Re: [WIP] N'STYL Gratos ^^
Coucou les artistes

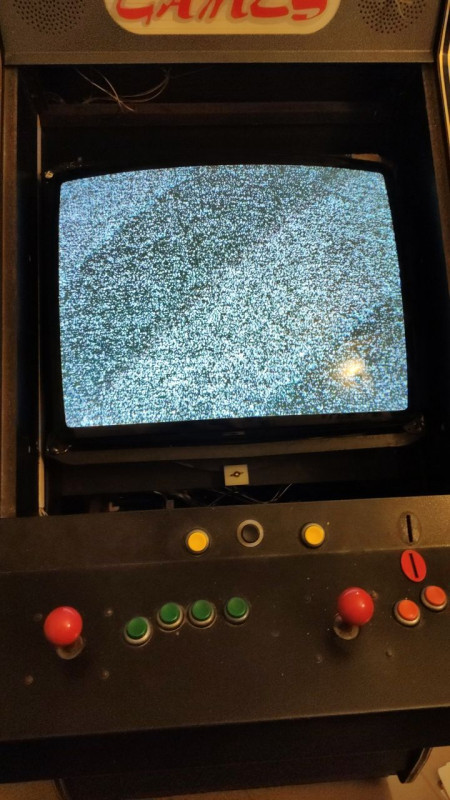

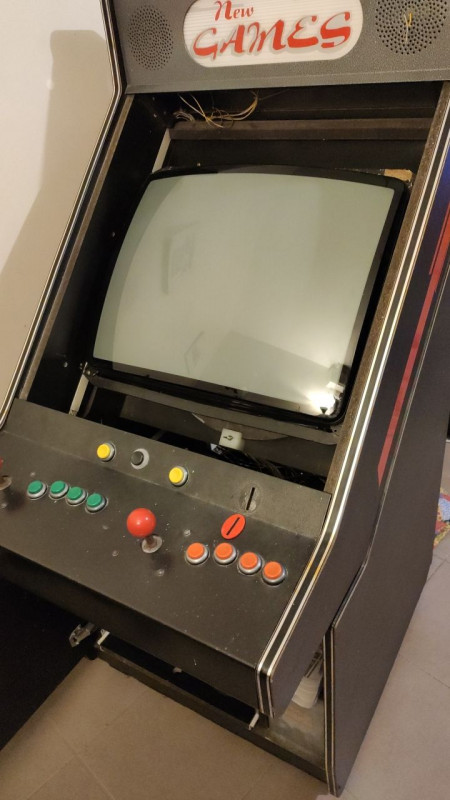

TV récupérée ce jour, démontée et installée, youhou et ne rigolez pas, c'est un VIDEOCOLOR comme l'originale ^^
Pour 20€ elle est nickel. J'ai testé le caméscope dessus et RAS.

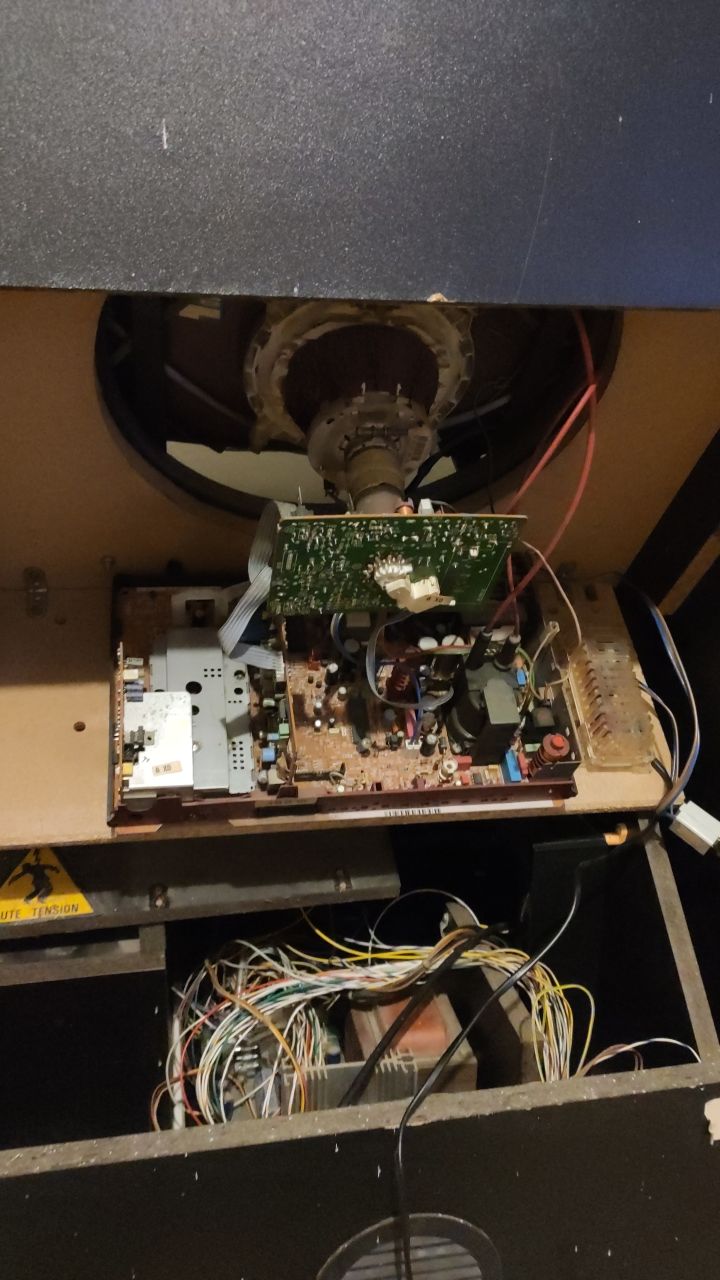

Le plus découvert grâce à @Touki_JAFF : j'ai tous les réglages par potards dispo à l'arrière (photo 1)
Allez j'attends la réception du PCB RGB To Scart et je vais pouvoir vraiment tester
Le Slot MVS de @Angelfred est bien arrivé aussi : merciiiii
Et la commande chez smallcab est en court de livraison, @wanou : merci aussi pour la gestion rapide comme d'hab
Bref, je rentre dans le monde des "VRAIS" :p
A bientôt
TV récupérée ce jour, démontée et installée, youhou et ne rigolez pas, c'est un VIDEOCOLOR comme l'originale ^^
Pour 20€ elle est nickel. J'ai testé le caméscope dessus et RAS.
Le plus découvert grâce à @Touki_JAFF : j'ai tous les réglages par potards dispo à l'arrière (photo 1)
Allez j'attends la réception du PCB RGB To Scart et je vais pouvoir vraiment tester
Le Slot MVS de @Angelfred est bien arrivé aussi : merciiiii
Et la commande chez smallcab est en court de livraison, @wanou : merci aussi pour la gestion rapide comme d'hab
Bref, je rentre dans le monde des "VRAIS" :p
A bientôt
préservation du patrimoine vidéoludique et de notre planète
- Funkychild
- Mentor
- Messages : 2501
- Inscription : 13 déc. 2014 - 21:39
- A remercié : 342 fois
- A été remercié : 629 fois
Re: [WIP] N'STYL Gratos ^^
Félicitations pour l'obtention de ta paire de cojones.
Bon ben c'est allé vite finalement.
La borne dispose d'un système de rotation de l'écran ?
Bon ben c'est allé vite finalement.
La borne dispose d'un système de rotation de l'écran ?
- camarade35
- Maître
- Messages : 4230
- Inscription : 05 sept. 2013 - 01:00
- Localisation : Chevaigné
- A remercié : 619 fois
- A été remercié : 739 fois
- Contact :
Re: [WIP] N'STYL Gratos ^^
Merci pour cet encouragementFunkychild a écrit : ↑23 nov. 2020 - 21:17Félicitations pour l'obtention de ta paire de cojones.
Bon ben c'est allé vite finalement.
La borne dispose d'un système de rotation de l'écran ?
Yes et pour la rotation oui mais j'ai le câble de "degauss" qui gêne, je regarderai plus tard ce point. Derrière tout est ok, ça peut tourner sans soucis, c'est le câble côté écran dans les bords intérieurs.
préservation du patrimoine vidéoludique et de notre planète
- Touki_JAFF
- Connaisseur
- Messages : 206
- Inscription : 02 avr. 2018 - 12:11
- Localisation : 77500 CHELLES
- A remercié : 39 fois
- A été remercié : 52 fois
Re: [WIP] N'STYL Gratos ^^
Ça les réglages à l'arrière c'est le TOP !camarade35 a écrit : ↑23 nov. 2020 - 20:45Coucou les artistes
TV récupérée ce jour, démontée et installée, youhou et ne rigolez pas, c'est un VIDEOCOLOR comme l'originale ^^
Pour 20€ elle est nickel. J'ai testé le caméscope dessus et RAS.
Le plus découvert grâce à @Touki_JAFF : j'ai tous les réglages par potards dispo à l'arrière (photo 1)
Allez j'attends la réception du PCB RGB To Scart et je vais pouvoir vraiment tester
Le Slot MVS de @Angelfred est bien arrivé aussi : merciiiii
Et la commande chez smallcab est en court de livraison, @wanou : merci aussi pour la gestion rapide comme d'hab
Bref, je rentre dans le monde des "VRAIS" :p
A bientôt
Pas besoin de la télécommande avec ça pile 6V
Maintenant, voyons si mon petit colis arrive Aujourd'hui comme l'annonce le site de la poste.
- wonderboy
- Virtuose
- Messages : 1440
- Inscription : 31 oct. 2015 - 19:32
- Localisation : Cordemais
- A remercié : 374 fois
- A été remercié : 239 fois
Re: [WIP] N'STYL Gratos ^^
belle acquisition impeccable.
https://mega.nz/folder/JJVwUR6Y#75J34dxowIcQEw93H71ihw Jeu Saturn KEIO FLYING SQUADRON 2.
https://mega.nz/folder/MJNmjZQQ#IgQMLEjbzMDqmTUkTg7_hg Jeu Saturn DECATHLETE.
A VOS STICKS A++++
https://mega.nz/folder/MJNmjZQQ#IgQMLEjbzMDqmTUkTg7_hg Jeu Saturn DECATHLETE.
A VOS STICKS A++++
- skullface
- Connaisseur
- Messages : 298
- Inscription : 16 oct. 2017 - 17:55
- Localisation : 44360
- A remercié : 60 fois
- A été remercié : 54 fois
Re: [WIP] N'STYL Gratos ^^
Top !!
La vitesse de la lumière étant plus rapide que celle du son c'est pour cela que certains paraissent brillant avant d'avoir l'air con !!!
- camarade35
- Maître
- Messages : 4230
- Inscription : 05 sept. 2013 - 01:00
- Localisation : Chevaigné
- A remercié : 619 fois
- A été remercié : 739 fois
- Contact :
Re: [WIP] N'STYL Gratos ^^
Bon bah je continue mes galères, après raccordement de l'écran, mise en place de la PCB, un son affreux qui sort du HP (fonctionnel avant)
Reprise des tensions de l'alimentation et paf, un 5v out et le -5V idem.
Connexion ok, fusible ok mais un condo Out.
Allez zou, commande chez notre partenaire.
Prochaine étape, les HP, le néon et un Module d'entrée avec filtre EMI ou sinon un interrupteur 220V mais j'ai un doute sur l'ampérage
Je vous tiens au courant
Reprise des tensions de l'alimentation et paf, un 5v out et le -5V idem.
Connexion ok, fusible ok mais un condo Out.
Allez zou, commande chez notre partenaire.
Prochaine étape, les HP, le néon et un Module d'entrée avec filtre EMI ou sinon un interrupteur 220V mais j'ai un doute sur l'ampérage
Je vous tiens au courant
préservation du patrimoine vidéoludique et de notre planète
- snuf69
- Modérateur
- Messages : 2581
- Inscription : 31 déc. 2013 - 00:00
- Localisation : 38200
- A remercié : 182 fois
- A été remercié : 407 fois
Re: [WIP] N'STYL Gratos ^^
Vérifie que ton harness jamma soit bien en jamma et pas en MVS. A tu un câble sur le pin 11?
C'est au niveau de l'audio la différence
C'est au niveau de l'audio la différence
- camarade35
- Maître
- Messages : 4230
- Inscription : 05 sept. 2013 - 01:00
- Localisation : Chevaigné
- A remercié : 619 fois
- A été remercié : 739 fois
- Contact :
Re: [WIP] N'STYL Gratos ^^
Alors je viens de contrôler et non, rien en 11, ça c'est ok (merci de l'info) mais j'ai vraiment un soucis d'alimentation mais @wanou vient de faire partir le colis.
Cosses et jamma reçu ce jour, je vais pouvoir bosser ce week-end ^^
préservation du patrimoine vidéoludique et de notre planète
- snuf69
- Modérateur
- Messages : 2581
- Inscription : 31 déc. 2013 - 00:00
- Localisation : 38200
- A remercié : 182 fois
- A été remercié : 407 fois
Re: [WIP] N'STYL Gratos ^^
Ah bah si tu change le cablage jamma et l'alim vire les cartes intermédiaire ou passent le crédit , les contrôleur et l'anti piezo si c'est pas prevu. Ça sert vraiment a rien a part éventuellement foutre la merde
- skullface
- Connaisseur
- Messages : 298
- Inscription : 16 oct. 2017 - 17:55
- Localisation : 44360
- A remercié : 60 fois
- A été remercié : 54 fois
Re: [WIP] N'STYL Gratos ^^
Désolé pour le HS,
J'ai un truc qui ressemble à ça dans une Européenne que je suis en train de refaire ? C'est une carte interposé au milieu du faisceau jamma ? En gros elle sert à rien à part foutre la merde ?
T'aurais une photo de ce à quoi ressemble un anti piezo ?
La vitesse de la lumière étant plus rapide que celle du son c'est pour cela que certains paraissent brillant avant d'avoir l'air con !!!
- camarade35
- Maître
- Messages : 4230
- Inscription : 05 sept. 2013 - 01:00
- Localisation : Chevaigné
- A remercié : 619 fois
- A été remercié : 739 fois
- Contact :
Re: [WIP] N'STYL Gratos ^^
@snuf69 : j'ai tout coupé ^^
il me reste la continuité vers le panel, je vais refaire la partie néon en mettant un led 30cm et aussi les HP que je change, idem le monnnayeur va être fait un microswitch (la pièce retombera par le bas du monnayeur, comme ça il est là, ça fera joli et sera fonctionnel mais le bouton central du panel sera aussi en parallèle )
Faut juste que je retrouve un interrupteur pour le haut (recherche en cours)
et comme @skullface : c'est quoi un anti piezo ? --> pas prevu de faire des pâtes moi (je sors)
préservation du patrimoine vidéoludique et de notre planète
- skullface
- Connaisseur
- Messages : 298
- Inscription : 16 oct. 2017 - 17:55
- Localisation : 44360
- A remercié : 60 fois
- A été remercié : 54 fois
Re: [WIP] N'STYL Gratos ^^
@camarade35 L'anti piezo c'est un truc qui était sorti car certain petits malins avec le piezo des briquets envoyaient une impulsion électrique au niveau de l'insertion des pièces ce qui créditai les jeux...
Du coup un système était sorti pour pas que les gens puissent faire ça et souvent les exploitants reliaient cet appareil à une alarme comme ça les gens se faisaient griller direct si ils utilisaient cette ruse.
Du coup un système était sorti pour pas que les gens puissent faire ça et souvent les exploitants reliaient cet appareil à une alarme comme ça les gens se faisaient griller direct si ils utilisaient cette ruse.
La vitesse de la lumière étant plus rapide que celle du son c'est pour cela que certains paraissent brillant avant d'avoir l'air con !!!
- Funkychild
- Mentor
- Messages : 2501
- Inscription : 13 déc. 2014 - 21:39
- A remercié : 342 fois
- A été remercié : 629 fois
- skullface
- Connaisseur
- Messages : 298
- Inscription : 16 oct. 2017 - 17:55
- Localisation : 44360
- A remercié : 60 fois
- A été remercié : 54 fois
Re: [WIP] N'STYL Gratos ^^
Euh en fait c'est plus en discutant avec mon père que j'ai appris ça. Je suis de 85 je suis jeuneFunkychild a écrit : ↑26 nov. 2020 - 00:47Ah ben t'es pas tout jeune toi @skullface ;-D merci pour ces infos.
La vitesse de la lumière étant plus rapide que celle du son c'est pour cela que certains paraissent brillant avant d'avoir l'air con !!!
- Funkychild
- Mentor
- Messages : 2501
- Inscription : 13 déc. 2014 - 21:39
- A remercié : 342 fois
- A été remercié : 629 fois
- camarade35
- Maître
- Messages : 4230
- Inscription : 05 sept. 2013 - 01:00
- Localisation : Chevaigné
- A remercié : 619 fois
- A été remercié : 739 fois
- Contact :
Re: [WIP] N'STYL Gratos ^^
Et voilà alimentation reçu, montage, câblage ^^
Ca fonctionne, maintenant reste à finaliser tout ça
Bientôt la fin du WIP
Ca fonctionne, maintenant reste à finaliser tout ça
Bientôt la fin du WIP
