[RESOLU] Embase électrique pour mon bartop

[barnab]

Bon problème résolu je poste ici les liens et photos qui m'ont aidés...

Alors c'est en anglais, mais c'est pas compliqué et ça explique vraiment tout ce qui'il faut savoir sur le sujet.

http://newwiki.arcadecontrols.com/index ... ted_Switch

Le schéma:

http://www.servimg.com/view/18915069/38" onclick="window.open(this.href);return false;

Merci encore à tout le monde!







Bon les loulous j'ai besoin de vos talents d'électriciens...

Je suis une grosse buse en électricité, mais quand je vous dit une grosse buse c'est pas la petite busette...

J'en implore donc aux dieux de ce forum pour m'aider pas à pas dans une des dernières étapes de mon bartop, c'est à dire le branchement d'une multiprise lambda sur une embase.

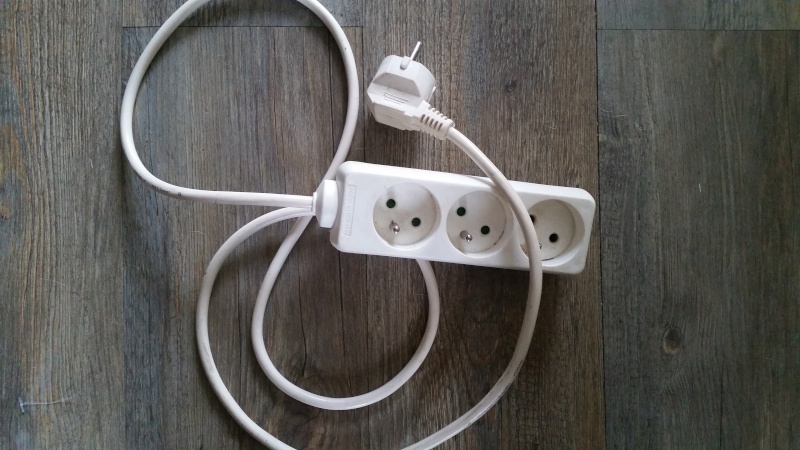

Bon tout d'abord je compte utiliser cette multiprise:

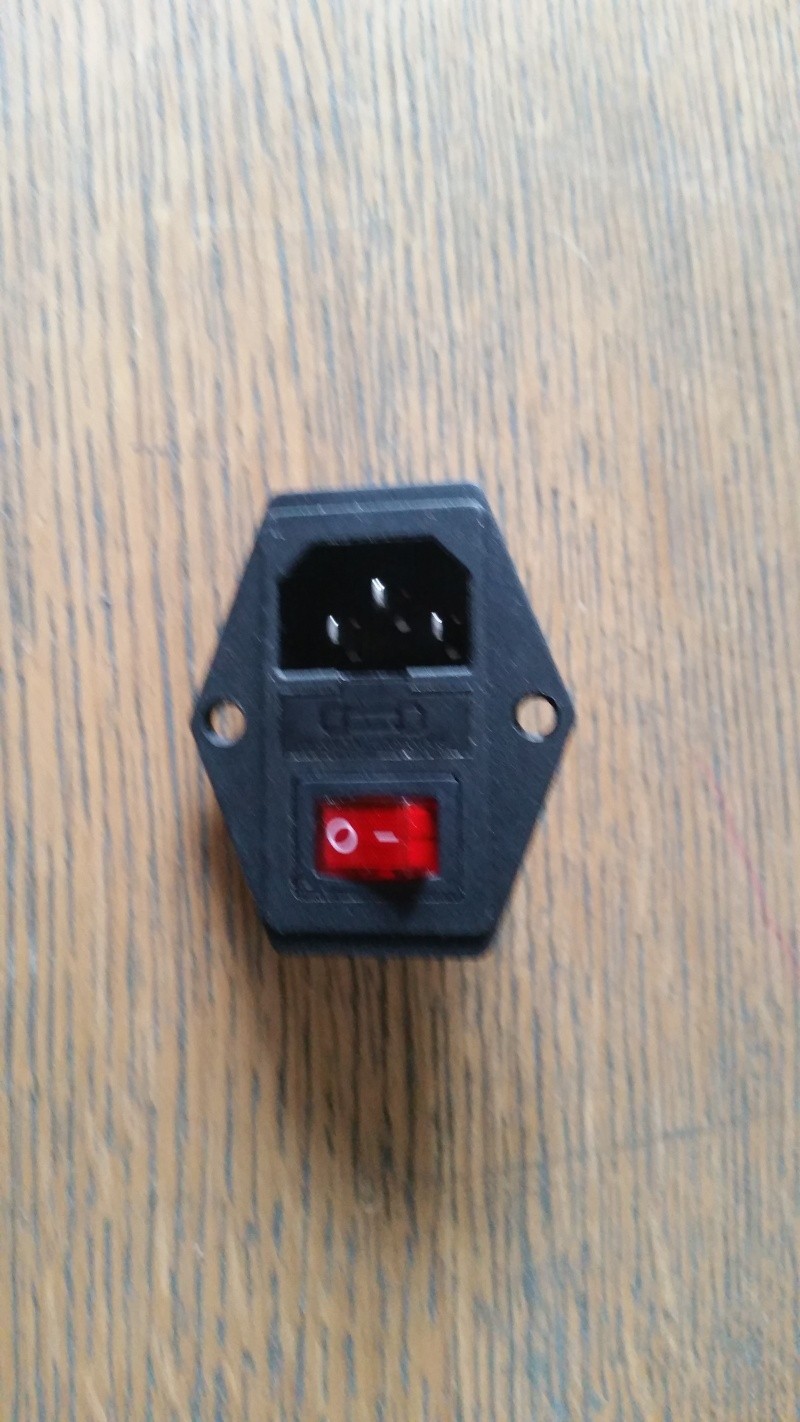

J'ai commandé cette embase sur smallcab:





Donc voila sur le forum j'ai vu pas mal de membres qui faisait cela sur leur bartop, don s'il vous plait aidez le noob en électricité qui sommeille en moi!!

Merci d'avance.

[raik]

Salut!

Tout est là = http://www.thehyperfreespin.com/t3776-c ... =prise+emv

[barnab]

Merci raik j'avais déjà vu ce tuto mais malheureusement je ne le trouve pas très clair...

J'aimerais vraiment que quelqu'un m'indique la marche à suivre pas à pas!!!

[sugatasanshiro]

Salut ,

tu peux suivre le tuto de montage d'un bartop ici

http://forum.hardware.fr/hfr/Overclocki ... 9505_1.htm

le gars a bossé super bien et il y a des photos clair pour le branchement électrique

j'espère que cela t'aidera ^^

[hycday]

hello,

alors je vais t'aider comme on m'a aidé
je t'assure ce n'est pas du tout compliqué, je suis parti comme toi sans rien comprendre pour finir par tout brancher et faire ca tout seul comme un grand

tout d'abord as tu un multimètre ? des cosses ? ou tu vas souder tout ca ?
ensuite, pour t'expliquer briefement le fonctionnement de ce boitier :

tu as masse, phase et neutre
tu as un fusible au milieu
tu as un switch
tu as une petite ampoule (optionnel, mais il me semble que tu l'as)

le reste, on va le faire ensemble dejà grace au multimetre si tu as, sinon on va voir

edit : je précise qu'il vaut mieux comprendre les branchements que tu fais car bien qu'ils se ressemblent, les boitiers ne sont pas tous similaires (en fonction de comment le switch est positionné) et du coup, tu risquerais de mal brancher tout ca

edit 2 : tu peux aussi regarder ce thread que j'ai créé (en anglais) : http://forum.arcadecontrols.com/index.p ... c=140543.0
la vidéo vers la fin peut etre utile
si tu comprends l'anglais, lis bien tout, car il y a eu plusieurs modifs à cause de petites erreurs etc
et sinon cette page qui du coup a été mise à jour pour être plus complete : http://newwiki.arcadecontrols.com/index ... ted_Switch
les petits schéma éléctrique que tu vois sont très clair en fait (ils mont fait peur au début je te rassure, mais mnt je les comprends parfaitement)
ton multimetre va te permettre de savoir si tu es en 6 7 8 ou en 8 7 6 (si tu regardes l'image dans la partie 3-Tab Switch
après ca, les branchements sont assez basiques

[barnab]

Merci pour vos réponses les gars!

Mais voilà comme le dit si bien hycday, je préfère que l'on me guide pas à pas pour comprendre ce que je fais et pouvoir le reproduire seul à lavenir...

@hycday

Malheureusement je n'ai pas de multi mètre, j'ai très peu de matos pour travailler l'électricité... mais après je peux investir un petit peu!

[hycday]

bon j'ai édité mon post, tu peux les lire un peu, mais on va le faire ensemble si tu veux

idealement, il te faudra un multimètre (tu px en trouver pour pas cher), cest un petit investissement qui poura toujours te servir, au pire tu en empruntes un

si tu es sur Paris j'ai une adresse vers Nation qui pourrait t'en vendre pour pas cher (samedi compris)

[barnab]

Merci beaucoup pour ton aide hycday c'est vraiment sympa...j'avais déjà regardé les liens que tu a postés j'avais pas compris grand chose malheureusement.

Donc dans l'absolu si cela ne te dérange pas je préfèrerai le faire pas à pas avec toi...

Pour le multi mètre je ne suis pas à paris même. Mais j'ai pas mal de magasins de bricolage à côté de chez moi... qu'est ce que tu appelles pas cher pour un multi mètre?

[raik]

Tu peux en trouver pour 10-15€ chez casto

Multimétre

[barnab]

Ça va c'est abordable je voyais ça plus cheros..

@hycday

Je vais aller dans l'après midi au magasin de brico prendre un multime tre et du coup tu peux me dire ce dont j'aurais besoin d'autres, des pinces? des câbles?

[hycday]

@barnab : http://www.ebay.co.uk/itm/DIGITAL-LCD-M ... 1036503202?
j'ai acheté ca moi
mais si tu px aller en magazin cest plus rapide
avec le multimetre tu auras de quoi faire les mesures (qui seront très rapide tu verras)

tu auras besoin de fil de secion 1mm², j'ai pris ca moi
http://www.ebay.fr/itm/100M-de-fil-1mm- ... TQ:FR:1123
(pas besoin de 100m hein, 1m suffira largement)

et de cosses femelles isolées pour une section de fil de 1mm² (les infos sur cette page)
http://www.ebay.fr/itm/100-cosse-electr ... 1453920198?
il t'en faudra 7 (donc tu peux en prendre 10/20 si tu vx etre large et en avoir au cas ou)

et si possible, une cosse femelle clip qui ressemble à ca (en gros, cest une cosse femelle avec un embout male pour brancher une seconde cosse femelle)
http://www.servimg.com/image_preview.php?i=4u=18915069
il t'en faudra une seul, pour faire un pont, ca sera le plus simple, si tu n'as pas, tu pourra te débrouiller autrement, mais c'est plus simple avec ca je t'avou

de l'autre coté (coté multiprise), il te faudra lier le fil (1mm²) aux fils multiprise, donc si tu as un fer à souder (avec donc de l'étain) et du scotch isolant c'est bien

[barnab]

Il est pas cher mais bon j'aurais préféré faire ça rapidement ça m'embête d'attendre la livraison..ça fait un moment que le bartop traîne pour les finitions!

C'est pour ça que j'irais bien dans un magasin de brico pour tout prendre direct...

Du coup j'aurais besoin de quoi d'autres en plus du multi mètre?

Édit: fais pas gaffe j'écrivais le message pendant que teditais le tien...

Édit 2: ok merci j vais passer au magasin chercher tout cà en revanche je n'ai pas de fer à souder...est ce que ce dernier est obligatoire?

[Ozone]

Si tu as lu les liens donnés par hycday tu as toutes les infos nécessaires pour le faire tout seul.
Tout est ici

[hycday]

non tu as raison, en magazin c'est plus rapide, je n'ai pas de voiture et le magazin de bricolage est trop loin pour moi donc ebay m'a aidé

la liste dans mon post edité



pour que tu comprennes pourquoi cette liste :

tu couperas l'embout de la multiprise
tu auras un cable, qu'il faudra dénuder, tu te retrouveras avec 3 bouts de fils : terre (G, verre+jaune), neutre (N, bleu) et phase (L, marron)
il faudra que tu relis ces 3 fils à tes propres fils de 1mm² de section (tu auras coupé 3 bouts de fils de 5 à 10cm de longueur, comme tu veux) pour avoir de la marge de manoeuvre. Donc tu devras les souder, puis avec du scotch isolant, protéger ca.
tu te retrouves pour le moment avec une multiprise, donc l'embout est coupé, et avec trois bouts de fils + leurs extenctions (si on peut dire ainsi)
tu devras sertir 1 cosse à chaque bout de fil (tu enfonces la cosse, et tu serres avec une pince)
je te montrerai comment brancher ca sur ton embase

au sein de ton embase, tu auras dautres branchement à faire à l'aide de bout de fil que tu auras coupé et sur lesquels tu auras fixer des cosses de chaque coté pour relier differentes parties de l'embase entre elles

et c'est tout !

j'oubliais ! il te faut un fusible 10A !!! (ca sachete pas à l'unité, mais au moins tu en auras en rab)
http://www.ebay.fr/itm/Lot-de-10-Fusibl ... OC:FR:3160
Dimensions 20 x 5mm


le fer à souder te permettra de bien faire les connexions entre ta multiprise et les cables qui vont jusqu'à ton embase, tu peux en trouver un d'entrée de gamme (avec de l'étain, ne pas oublier ! et du scotch isolant ca coute pas cher non plus) pour pas cher

en electronique, il faut mieux bien faire les branchements !

[manu7793]

je ne comprend pas pour ton fil de section (1mm²)
car pour respecter les normes en france, c'est du 2,5mm² pour les prises de courant en 220V et 1,5mm² pour la lumière.
donc là,,,,,pour une multiprise je dirais plutôt du 2,5mm².

[barnab]

Super hycday merci beaucoup pour ta description détaillée, une seule chose: je ne peux pas mettre des cosses direct sur les 3 câbles de la multiprise un peu comme sur la photo qu'à posté ozone?

[hycday]

@manu7793 : ah ! je ne savais pas du tout ca !

pardon, alors dans ce cas, barnab, tu adaptes :
du fil de 2.5mm² de section et non 1mm²
et des cosses adéquates !

merci pour l'info manu7793 (je vais faire mon changement aussi du coup car oui, après un calcul, les 1mm² ne supporteront pas bcp d'ampères ! et ya un risque)

sinon barnab, si tu px, oui fait, mais : 1- il te faudra quand meme du fil pour les connexions "internes" à l'embase et 2- quand tu auras dénudé ta multiprise, je ne penses pas du tout que tu auras trois jolis cable comme ca, mais je me trompe peut etre

[manu7793]

"je ne penses pas du tout que tu auras trois jolis cable comme ca, mais je me trompe peut etre"
si c'est la norme justement
-vert-jaune: la terre
-bleu: le neutre
-marron: la phase

[Ozone]

@manu7793 : ah ! je ne savais pas du tout ca !

pardon, alors dans ce cas, barnab, tu adaptes :
du fil de 2.5mm² de section et non 1mm²
et des cosses adéquates !

merci pour l'info manu7793 (je vais faire mon changement aussi du coup car oui, après un calcul, les 1mm² ne supporteront pas bcp d'ampères ! et ya un risque)

sinon barnab, si tu px, oui fait, mais : 1- il te faudra quand meme du fil pour les connexions "internes" à l'embase et 2- quand tu auras dénudé ta multiprise, je ne penses pas du tout que tu auras trois jolis cable comme ca, mais je me trompe peut etre

Les cosses sont normalement fournies avec l'embase.
Le câble nécessaires aux branchements sur l'embase tu les trouves dans ce que tu coupes de la multiprise.
+1 manu7793 pour les normes couleur.

[raik]

Les cosses sont normalement fournies avec l'embase.
Le câble nécessaires aux branchements sur l'embase tu les trouves dans ce que tu coupes de la multiprise.
+1 manu7793 pour les normes couleur.
Pas chez smallcab ^^ (ou alors ils l'ont oublié dans ma livraison de cette semaine Oo)
