[EN COURS] Problème écran Hantarex 9100
Publié : 22 mars 2021 - 17:17
par 09Jeff
Bonjour, je possède une borne équipée d'un écran Hantarex 9100, et j'ai un gros problème de "linéarité horizontale": plus on est vers la gauche et plus l'image est écrasée, idem pour la droite.
Si une âme charitable pouvait m'éclaircir sur ce problème çà serait bienvenue. J'ai un châssis compatible de rechange (Selti 22.0205.1) mais je ne me sens pas trop de le changer car je n'y connais rien en CRT.
Merci d'avance
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 22 mars 2021 - 23:31
par ninjanuin83
salut,des photos serait pas mal pour mieux comprendre ton problémo ^^
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 23 mars 2021 - 02:56
par 09Jeff
yes, je fais çà demain
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 23 mars 2021 - 05:17
par Angelfred
Salut 09Jeff,
Consultes ce lien
https://www.neogeo-players.com/t155-dos ... t-mtc-9000, si tu ne connais pas encore ce que veut dire le terme « capkit ».
Et surtout imprime ce pdf
http://the.nerv.free.fr/docpro/depannage_mtc9000.pdf qui t’aideront dans la compréhension et la recherche de panne de ta platine.
Après avec les photos, les experts du site t’indiqueront au mieux quoi faire.
Ninjanuin83 est sur le dossier et il lâche jamais l’affaire
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 23 mars 2021 - 15:11
par 09Jeff

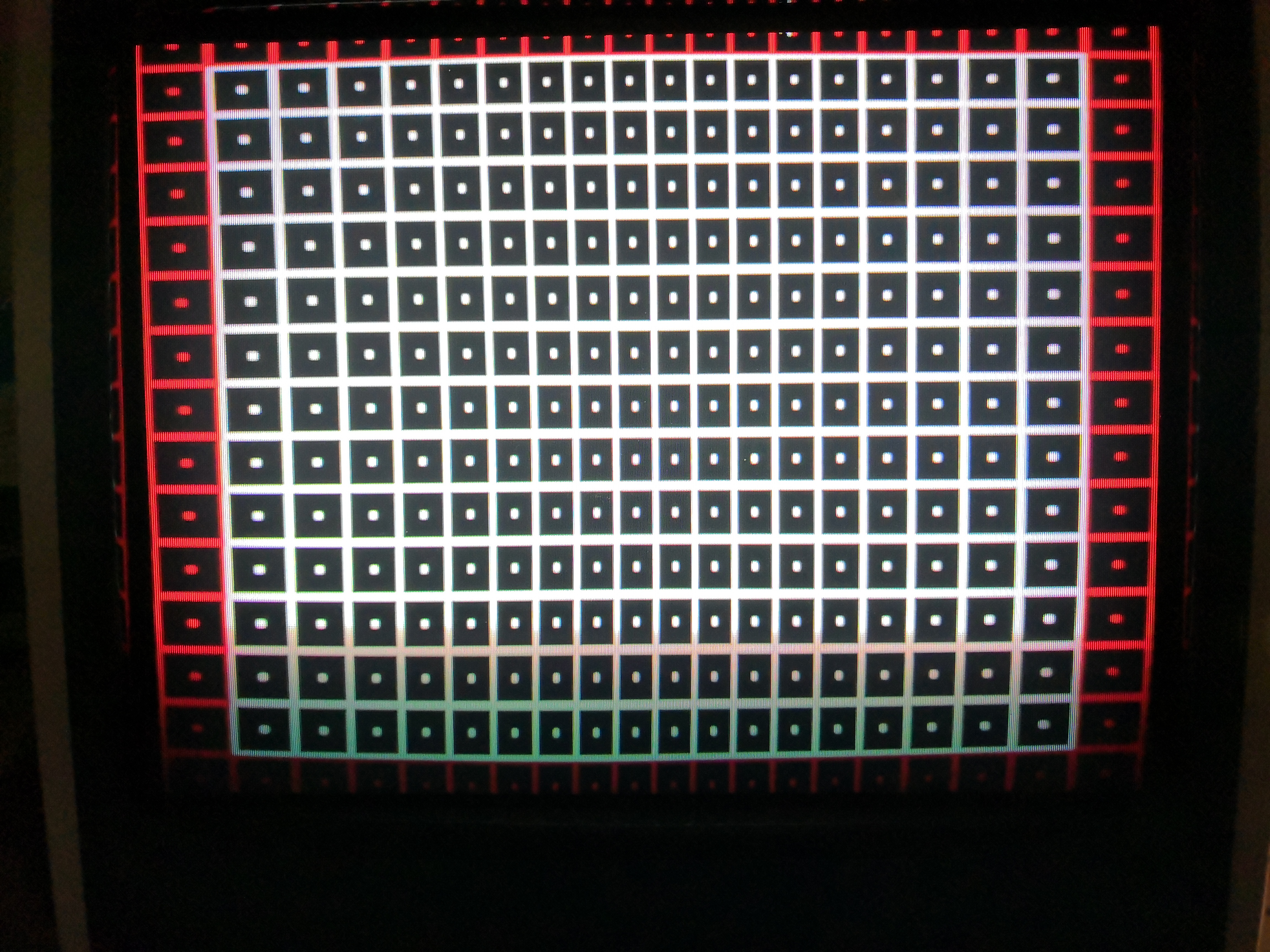

J'ai pris 2 photos de l'affichage.
Pour le capkit je sais ce que c'est (changer les condos), mais j'attends de savoir si quelqu'un sait d'où vient réellement de problème.
J'avais déjà la doc mais ils ne parlent pas de ce souci.
Merci pour vos réponses
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 23 mars 2021 - 23:07
par Touki_JAFF
Bonjour,
Alors ça c'est "rigolo", moi j'ai eu l'inverse avec un autre châssis hantarex.
Il semblerait que l'on peu le réglé via une bobine d'ajustement de linéarité, qui est sensé être derrière le tht.
Mais, j'ai pas eu le temps de tester.
Le châssis à claquer avant, j'attends le retour de réparation.
Si tu y arrives, je suis preneur de la solution, ou confirmation de l'information que j'ai glané.
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 23 mars 2021 - 23:23
par 09Jeff
Merci pour ta réponse quand même, je reprends espoir !
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 24 mars 2021 - 18:52
par 09Jeff
Bon il faut que je sorte l'écran de la borne pour avoir accès à la fameuse bobine. Il est lourd et j'ai un bras bousillé, j'attends d'avoir un pote disponible.
Est-ce que je peux faire le réglage avec l'écran allumé?
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 24 mars 2021 - 21:33
par Touki_JAFF
Alors là, aucune idée.
Sur un Spécialiste peu nous "aider", nous "conseiller" ?
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 25 mars 2021 - 11:10
par ninjanuin83
Touki_JAFF a écrit : ↑23 mars 2021 - 23:07
Bonjour,
Alors ça c'est "rigolo", moi j'ai eu l'inverse avec un autre châssis hantarex.
Il semblerait que l'on peu le réglé via une bobine d'ajustement de linéarité, qui est sensé être derrière le tht.
Mais, j'ai pas eu le temps de tester.
Le châssis à claquer avant, j'attends le retour de réparation.
Si tu y arrives, je suis preneur de la solution, ou confirmation de l'information que j'ai glané.
salut,si tu peux me donner le lien ou tu as eu cette réponse que je comprenne un peu mieux le truc ^^
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 25 mars 2021 - 11:19
par ninjanuin83
09Jeff a écrit : ↑23 mars 2021 - 15:11
J'ai pris 2 photos de l'affichage.
Pour le capkit je sais ce que c'est (changer les condos), mais j'attends de savoir si quelqu'un sait d'où vient réellement de problème.
J'avais déjà la doc mais ils ne parlent pas de ce souci.
Merci pour vos réponses
j'avais pensé a un probleme de pincushion,mais non en fait,c'est autre chose....en jouant sur les potard de réglages de tailles d'image ça change rien?
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 25 mars 2021 - 13:14
par 09Jeff
Non, en réglant la taille de l'image çà ne change rien.
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 25 mars 2021 - 14:16
par Touki_JAFF
ninjanuin83 a écrit : ↑25 mars 2021 - 11:10
salut,si tu peux me donner le lien ou tu as eu cette réponse que je comprenne un peu mieux le truc ^^
C'est ce que j'ai lu là :
https://www.flipjuke.fr/viewtopic.php?f ... cc556569b4
Avec un certain "thierry04" qui a un bon petit
site plein d'info ...
Et qui semble être à l'origine d'un doc
depannage_mtc9000.pdf que j'ai re-trouvé une peu partout comme référence.
Dans les notices des
mtc 9110 et
mtc 9000, il y a une reférence à cette bobine.
Donc, moi j’attends le retour de mon châssis, pour voir ça.
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 25 mars 2021 - 19:36
par 09Jeff
Je vous tiens au courant, dimanche un pote vient m'aider à sortir l'écran et à tester.
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 26 mars 2021 - 08:55
par ninjanuin83
Touki_JAFF a écrit : ↑25 mars 2021 - 14:16
ninjanuin83 a écrit : ↑25 mars 2021 - 11:10
salut,si tu peux me donner le lien ou tu as eu cette réponse que je comprenne un peu mieux le truc ^^
C'est ce que j'ai lu là :
https://www.flipjuke.fr/viewtopic.php?f ... cc556569b4
Avec un certain "thierry04" qui a un bon petit
site plein d'info ...
Et qui semble être à l'origine d'un doc
depannage_mtc9000.pdf que j'ai re-trouvé une peu partout comme référence.
Dans les notices des
mtc 9110 et
mtc 9000, il y a une reférence à cette bobine.
Donc, moi j’attends le retour de mon châssis, pour voir ça.
ok merci,effectivement on peut suivre ce qu'il conseil sans probleme,c'est une source sur ^^
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 26 mars 2021 - 08:58
par Touki_JAFF
Je me dis que cela se tente !
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 27 mars 2021 - 18:27
par 09Jeff
Bon j'ai tenté de régler la bobine mais çà ne permet malheureusement pas de régler totalement le problème, il y a quand même du mieux.
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 28 mars 2021 - 10:16
par Sdf
Le probleme avec ces bobines, c’est que la ferrite est souvent collée. Ca sous entend que la ferrite est peu être cassée (si libre). Tu peux la sortir completement en devissant pour regarder son etat apres avoir repéré le reglage (en gros).
Sinon, c’est quoi ton tube, si c’est un orion, tu doit normalement avoir une carte fille de reglage suplementaire.
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 28 mars 2021 - 14:33
par Touki_JAFF
09Jeff a écrit : ↑27 mars 2021 - 18:27
Bon j'ai tenté de régler la bobine mais çà ne permet malheureusement pas de régler totalement le problème, il y a quand même du mieux.
Merci, pour le retour.
Désolé, que cela n'arrange pas plus ton problème.
Re: [EN COURS] Problème écran Hantarex 9100
Publié : 28 mars 2021 - 17:03
par ninjanuin83
09Jeff a écrit : ↑27 mars 2021 - 18:27
Bon j'ai tenté de régler la bobine mais çà ne permet malheureusement pas de régler totalement le problème, il y a quand même du mieux.
salut,c'est cool si tu as mieux,mais t'attends pas a de la perfection avec des combos qui ont fonctionné delongue dans des salles enfumées de nicotine et autres...il marche ton écran,c'est pas le cas de tous,faut se faire une raison ^^
