[RESOLU] Gestion de l'alimentation dans une RetroMalette
Publié : 27 août 2020 - 01:16
Hello tout le monde.
Je suis en train de travailler sur une Malette de jeu.
J'ai réalisé la partie structure en bois et suis en train d'étudier la partie alimentation.
Voila la "bête" dans son état actuel (avec un début de test pour la déco
):
Mon besoin électrique est le suivant :
- écran 12V 3/4A
- Ampli 12V 2A
- Raspberry 3b+ 5V 3A
- Bouton led & ventil 5V - 1/2A
Donc en gros une alim qui donne du 12v et du 5v avec 10A.
J'ai bien trouvé sur le net qq exemples d'alimentations qui me permettraient de répondre a ce que je cherche, mais étant assez short en place... elle sont trop grosses...
Je parle de ce type d'alim :
Mon idée, et par conséquent ma question (n'étant pas une "lumière"
au niveau electro) serait de partir sur une alim de type ordi portable délivrant 12V et 10A (donc ce dont j'ai besoin) comme celle-ci :
Afin d'avoir le type de raccordement nécessaire, je voudrais faire un montage ressemblant à ça :
Mais bien évidemment je n'ai aucune idée de la fiabilité de ce montage, hormis qq lois électriques dans mes vagues souvenir (la tension reste la même et l'ampérage sur divise dans les branches) je suis dans le flou total... d’où mon appel à vos connaissances ou idées sur le sujet.
Et la question a 1000 balles :
Je me demandais si au lieu d'un transfo comme montré ci-dessus, il ne serait pas possible d'en utiliser un comme ci-dessous (transfo pour LED/Halogène) :
Donc voila mes questions du moment... et je pense qu'en théorie ça devrait être OK mais quand la théorie risque de prendre feu... on attend d'être sur
Donc si qqun a un avis sur la question j'en serais très heureux.
Merci d'avance !
Je suis en train de travailler sur une Malette de jeu.
J'ai réalisé la partie structure en bois et suis en train d'étudier la partie alimentation.
Voila la "bête" dans son état actuel (avec un début de test pour la déco
):
- Malette1.png (333.5 Kio) Consulté 977 fois
Mon besoin électrique est le suivant :
- écran 12V 3/4A
- Ampli 12V 2A
- Raspberry 3b+ 5V 3A
- Bouton led & ventil 5V - 1/2A
Donc en gros une alim qui donne du 12v et du 5v avec 10A.
J'ai bien trouvé sur le net qq exemples d'alimentations qui me permettraient de répondre a ce que je cherche, mais étant assez short en place... elle sont trop grosses...
Je parle de ce type d'alim :
- Alim1.png (85.39 Kio) Consulté 977 fois
Mon idée, et par conséquent ma question (n'étant pas une "lumière"
au niveau electro) serait de partir sur une alim de type ordi portable délivrant 12V et 10A (donc ce dont j'ai besoin) comme celle-ci :
- Alim2.png (73.6 Kio) Consulté 977 fois

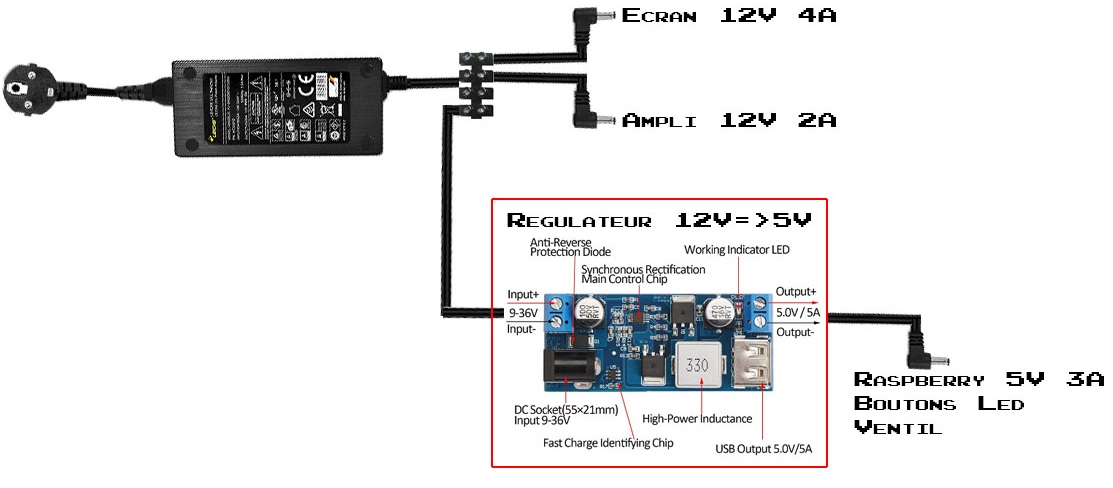

Afin d'avoir le type de raccordement nécessaire, je voudrais faire un montage ressemblant à ça :
Mais bien évidemment je n'ai aucune idée de la fiabilité de ce montage, hormis qq lois électriques dans mes vagues souvenir (la tension reste la même et l'ampérage sur divise dans les branches) je suis dans le flou total... d’où mon appel à vos connaissances ou idées sur le sujet.
Et la question a 1000 balles :
Je me demandais si au lieu d'un transfo comme montré ci-dessus, il ne serait pas possible d'en utiliser un comme ci-dessous (transfo pour LED/Halogène) :
- Alim3 - LED.png (160.6 Kio) Consulté 977 fois
Donc voila mes questions du moment... et je pense qu'en théorie ça devrait être OK mais quand la théorie risque de prendre feu... on attend d'être sur
Donc si qqun a un avis sur la question j'en serais très heureux.
Merci d'avance !
