[RESOLU] Embase électrique pour mon bartop

[hycday]

donc ca réduit fortement la liste d'achat ! encore mieux !

je savais que les cables étaient normés ainsi mais je ne pensais pas qu'une fois dénudé ca serait aussi propre que sur la photo !

donc oui, du coup, avec de la récup et en partant directement de la prise, pas besoin de fil

les cosses il faut etre sur qu'il en a, mais ca m'étonne, il l'aurait mentionné
et comment faire pr la cosse clip ? il lui en faudra bien une non ?

pr le fer à souder + scotch + étain, pas besoin
pr fusible, besoin

[barnab]

Alors avec mon embase il y avait 5 cosses et pas de double cosses par contre pour les ponts...

[hycday]

-_-

bon du coup, ca va te réduire cette liste enormément ! (même si 5 me semble peu, j'aurais dit 7...)
moi j'ai utilisé une double cosse mais il semble qu'il y ait une autre méthode, comment avez vous fait les autres ?
(tu n'as besoin que d'une cosse double)

[manu7793]

Si tu as lu les liens donnés par hycday tu as toutes les infos nécessaires pour le faire tout seul.
Tout est ici
regarde la photo,il te faut bien 5 cosses.

[hycday]

regarde son embase, il a 6 pins, et si il fait un pont sur la double cosse ca fait 7

regarde ici
http://www.thehyperfreespin.com/t3776p6 ... =prise+emv

j'ai utilisé 7 cosses
d'ou ma question

si tu as une explication je veux bien stp ! merci encore manu

[manu7793]

ok ça arrive, j'édite quand j'ai fini;

[Ozone]

Par contre le schéma que l'on trouve sur le site de smallcab me semble faux. Pour moi la phase et le neutre sont inversés.
Sur mon embase je vois
Terre en haut
Neutre en haut à gauche (N)
Phase en bas à gauche (L)

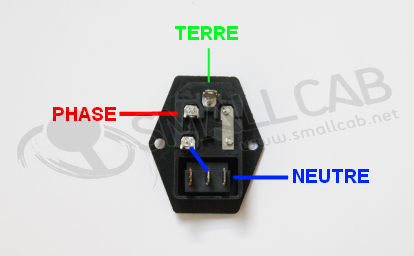

Alors qu'ils montrent

[hycday]

@Ozone, non tout dépend vraiment de comment il est fait, d'ou le mutimetre pour tester ca

regarde par exemple les switch, parfois le "ON" est à gauche, parfois il est à droite

[manu7793]

tu branche ensemble les "1 bleu"

[Ozone]

C'est en désaccord avec ton schéma.

@hycday: le sens du switch ne change rien au branchement sachant que tu peux le virer ou le changer de sens (il est juste emboité)

[hycday]

heu

je ne suis pas trop d'accord avec ton schéma pour le coup manu
surtout que tu ne connais pas la "polarité" de son embase
en plus regarde bien, on voit N et L et toi tu lui balances le fil marron sur le neutre
et avec ce branchement, il me semble que l'ampoule ne s'allumera pas

@Ozone, je t'assure que toutes les embases ne sont pas identique à ce niveau, ce n'est peut etre pas le switch alors, mais à l'intérieur c'est différent

je reste persuadé que le bon branchement est le suivant :

avec hot = phase = marron, neutral = neutre = bleu et la determination de l'ordre 6/7/8 ou 8/7/6 se faisant à l'aide du multimètre
ainsi, l'ampoule et tout le reste fonctionne

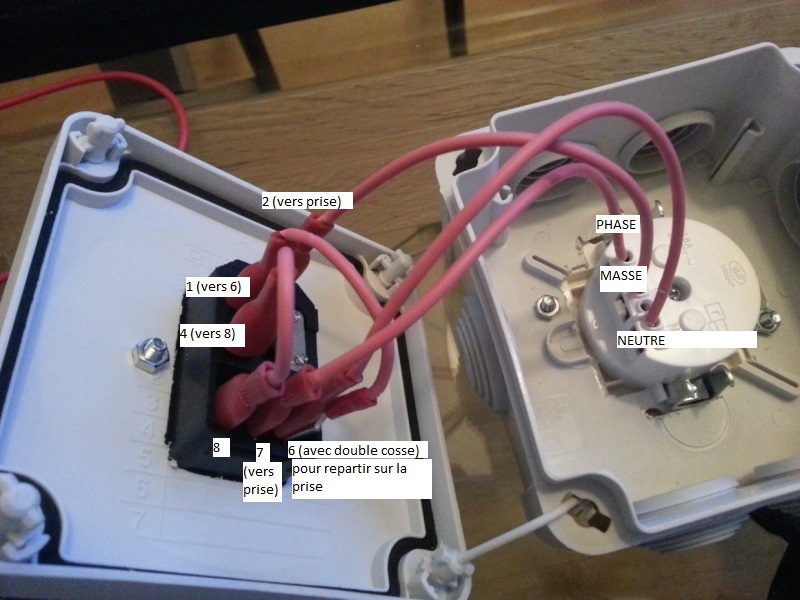

moi j'étais en 8/7/6 et ca donnait ca :

[barnab]

Merci vraiment les gars se vous triturer l'esprit pour moi... Du coup que fais je?

En gros:

Pour l'embase:

j'achète un multi mètre pour tester le sens des pins 6/7/8
J'achète une double cosse voir plusieurs
je reprend quelques cosses ordinaire cela peut toujours servir

Pour la multiprise:

je coupe le câble de sorte à ce qu'il me reste suffisamment de longueur du côté multiprise pour travailler et que je puisse récupérer un peu de câble de l'autre côté pour les branchements sur l'embase.

Ensuite je dénudé mes 3 fils de ma multiprise je mets des cosses simples et en fonction du sens du 6/7/8 je branche comme sur la photo d hycday?

[hycday]

Voila exactement!

N'oublie pas le fusible! 10A, 20mm x 5mm.
Et pour les cosses, il fait qu'elles correspondent à la section de tes fils (apporte la multiprise avec toi pour montrer au conseiller de vente si tu veuw)

[hycday]

pour info, si ca peut aider d'autres:

les cosses rouges sont pour des fils de section 0.5 à 1.5mm², les bleus de 1.5 à 2.5mm² (celles qu'il faut donc) et jaune 4 à 6mm²

de plus, concernant les dimensions il faut celles pouvant se fixer sur des pins de 6.3mm (il existe des 2.8mm et 4.8mm aussi, et peut etre d'autre je ne sais pas), les 2.8mm étant vraiment très petites (utile par exemple pour des on/off bouton que l'on branche sur les cartes mères).

pour les noms exactes en anglais, on a:
pour les cosses femelles isolées : fully insulated female spade terminals
pour les cosses doubles: piggy back spade terminals

voila !

[Ozone]

N'oublie pas le fusible! 10A, 20mm x 5mm.

Le fusible est déjà dans l'embase normalement.

[barnab]

Je sors du magasin de brico ils avaient pas de cosses double

Du coup j'ai pris un multi mètre, des fusibles au cas où et des cosses simples bleues....

Est ce que je vais pouvoir faire le branchement sans la cosse double?

[barnab]

Bon alors vu que je suis impatient et vu que j'ai un peu la guigne: le multimetre que je viens d'acheter ne marche pas il n'affiche rien sur l'écran digitale...

Du coup j'ai voulu testé le branchement du diagramme présent sur le site smallcab



Et ca donne cela:



Alors ça marche j'ai testé en branchant une lampe sur la multiprise...

En revanche j'aimerai juste votre avis pour savoir si ce branchement est dangereux???

[Ozone]

Le problème c'est qu'une lampe n'a pas de polarité. Donc si ton + et ton - sont inversés ça ne change rien. Par contre c'est différent pour une alim PC
Ton multimètre il a bien une pile?

[barnab]

Oui il a une pile je l'ai mis dans le bon sens de toute manière j'ai testé les deux...

J'ai aussi essayé avec un baby phone ça marchait nickel

[barnab]

S'il vous plaît les gars quelqu un pou me dire si mon branchement est bon??
Je testerais bien dans le bartop mais j'ai peur de cramer quelque chose...
