[MiSTer FPGA] JAMMA Board pour le MiSTer

[lolo33]

Adapts MiSTer FPGA to JAMMA cabinets with nearly zero compromise.
Deux cartes sont en préparation, le MiSTerCade et JAMMIX.

[cedricko]

Lequel des 2 sera le plus sympas ?
Ça risque de coûter combien ces adon ?
En tout cas ça progresse tjs et comme il faut dans le monde du mister

[lolo33]

Le MiSTercade a l'air plus abouti pour l'instant. Il est développé par MisterAddons qui est bien connu
sur la scène Mister avec sa boutique dédiée. La carte est testée par plusieurs personnes
qui remontent les éventuels problèmes et mod à apporter. Ils en sont à la troisième itération.
Tu trouves des vidéos sur youtube et twitch comme là:
www.twitch.tv/videos/942439006
www.twitch.tv/videos/926372300
www.twitch.tv/videos/934909137

Pas de prix pour l'instant pour ces deux cartes, mais plus il y aura de choix mieux ça sera.

[wildpumpk1n]

J'espère qu'on va avoir des ptits pieds pour équilibrer le bordel, ca commence à devenir casse gueule

En tout cas, good news, c'est bien d'avoir plusieurs projet

[JoeGillian]

Depuis le temps qu'on en entend parler de cette carte Mistercade , je me demande si elle va sortir un jour

[lolo33]

Ça ne fait pas si longtemps non plus, surtout pour ce genre de carte développée par un mec.
Et elle est déjà sortie pour certains privilégiés en version finale. En test sur la dernière versions du core cps2 de topapate.
Le plus chiant, vu que ça sera vendu via les usa, c'est le gros shipping + le risque de douane qui se rajoutera au prix.

[wildpumpk1n]

Ahhh des pieds! Mais je comprends pas bien, la DE10 elle est à cotée?
Branchée via le RS485?

Edit : Ahh non en dessous à gauche.

[lolo33]

Oui c'est en dessous.
Tu peux voir l'assemblage des deux cartes sur cette vidéo vers 1m40

[lolo33]

Et un de plus mais made in France.
Après son RPI2JAMMA aje_fr se met au MiSTer et va sortir son MISTER2JAMMA.
https://neo-arcadia.com/forum/viewtopic ... 14&t=74689

- DE10 alimenté par le jamma
- Sortie RVB 18 bits
- Ampli stéréo intégré
- Interrupteur pour le choix Mono/Stéréo
- Interrupteur pour le choix de la sortie HP ou sur jamma
- Connecteur pour HP externe 4 points format konami ou 6 points (utilisation sur une egret 3 par ex.)
- Réglage du volume et balance par boutons. Une led indique le mode (balance ou réglage volume)
- 4 joueurs !
- Kick harness au format CPS1 pour les boutons 4,5, 6 des 4 joueurs (les boutons 4 et 5 des players 1 et 2 aussi disponibles sur le peigne jamma)
- Connecteurs 15 points au format konami pour joueur 3 et 4.

A cela s'ajoute des options spécifiques au mister :
- Extension mémoire 128M intégrée (testée 8h avec le soft jotego 96MHz)
- RTC intégrée
- Connecteur carte SD externet
- Boutons/Leds pour le contrôle du Mister
- Connecteurs ventilateur 5 ou 12

[xingothx]

Et un de plus mais made in France.
Après son RPI2JAMMA aje_fr se met au MiSTer et va sortir son MISTER2JAMMA.
https://neo-arcadia.com/forum/viewtopic ... 14&t=74689

- DE10 alimenté par le jamma
- Sortie RVB 18 bits
- Ampli stéréo intégré
- Interrupteur pour le choix Mono/Stéréo
- Interrupteur pour le choix de la sortie HP ou sur jamma
- Connecteur pour HP externe 4 points format konami ou 6 points (utilisation sur une egret 3 par ex.)
- Réglage du volume et balance par boutons. Une led indique le mode (balance ou réglage volume)
- 4 joueurs !
- Kick harness au format CPS1 pour les boutons 4,5, 6 des 4 joueurs (les boutons 4 et 5 des players 1 et 2 aussi disponibles sur le peigne jamma)
- Connecteurs 15 points au format konami pour joueur 3 et 4.

A cela s'ajoute des options spécifiques au mister :
- Extension mémoire 128M intégrée (testée 8h avec le soft jotego 96MHz)
- RTC intégrée
- Connecteur carte SD externet
- Boutons/Leds pour le contrôle du Mister
- Connecteurs ventilateur 5 ou 12

Super tes articles. Bravo et merci

[wonderboy]

Hello à tous

j'avais le jamma adaptater d'antoniovilena qui attendait pour essai dans la borne
Enfin je me suis décider à tester

j'ai rencontrer quelques surprises ,pour avoir une image il faut faire un pont(juste derrière le vga du mister) soit avec le 5 volts ou 3.3 volts pour ma part pour avoir une image.

Comme je n'ai pas le Mister d'antonio ,je me retrouve avec l'adaptateur à l'envers ,l'entré du jack est bouché impossible de mettre un jack pour le son

j'ai donc trouver une parade que j’espère va fonctionner ,achat d'une vrai rallonge vga connecté sur les 15 broches.

Pour les contrôles du xi xin mo intégré à l’adaptateur n'est pas reconnu ,auriez vous une idée?J
j'ai pourtant récupérer les fichiers officiels à mettre dans le dossier linux de la micro sd.
peux être une config dans le ini ou un script ?

Merci pour vos idées et votre aide

[drogon]

Salut,

J'ai aussi l'adaptateur jamma d'Antonio, et je n'ai pas eu besoin de faire le pont (mais testé sur une NAC et une AC, donc jamma en jap).
Hormis le fichier à copier sur le dossier linux, je me souviens avoir galéré aussi pour les commandes. Du coup, j'avais branché un clavier en plus sur le mister pour pouvoir accéder au menu et faire les tests.

J'ai plus de problème à faire cohabiter le câblage cps2 et jamma standard, je perds systématiquement des boutons quand j'enlève le mister pour brancher un rpi2jamma ou une pcb.

Si tu sais quels fichiers correspondent à la config des touches, je peux t'envoyer ça.

[Piafoman]

J'ai commandé un exemplaire du MisterCade.

N'ayant pas de nouvelles, car disponibilité normalement fin Août, j'ai contacté le créateur, disponibilité en Octobre (j'espère 2021 et non pas 2022).
Bref hâte de tester la bête.

Je suis aussi sur la liste pour le MisterJAMMA de AJE mais loin ... loin ... loin ... loin ... loin ...
Je réaliserais une comparaison à l'occasion en 2022 ou 2023

[elluigi]

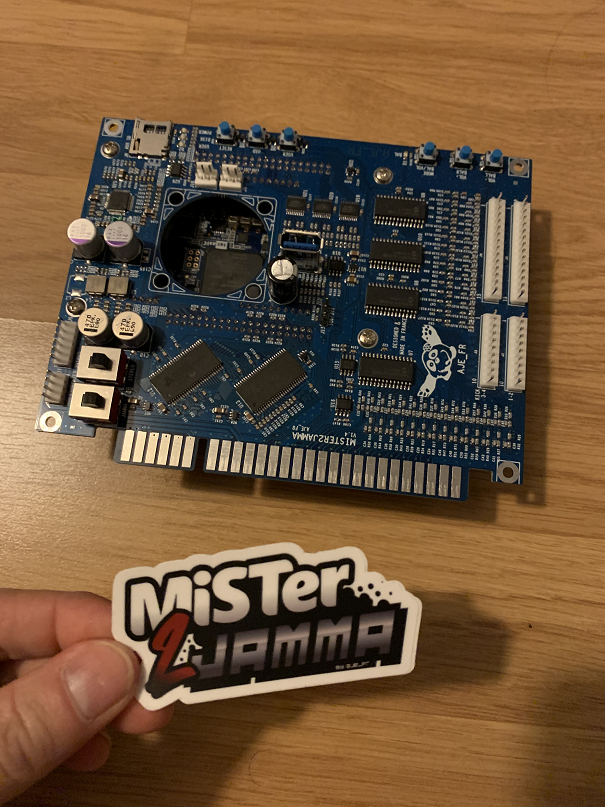

Réception du jour, c'est absolument magnifique et très prometteur sur les fonctionnalités !

[Tarma]

Réception du jour, c'est absolument magnifique et très prometteur sur les fonctionnalités !

Hâte de tester et de comparer avec le MisterCade.
