Cablage GPIO

Message par Alscino78 » 14 déc. 2018 - 18:19

Bonsoir tout le monde.
Je reviens avec un nouveau dilemme concernant le câblage GPIO de mon kit joystick + boutons arcade.

Mon problème est que je ne comprends rien pas de notice :-s

voilà les connectiques que j'ai :

http://image.noelshack.com/fichiers/201 ... 01-kit.jpg" onclick="window.open(this.href);return false;

J'ai bien reçu la carte avec la sortie usb (que d'ailleurs je ne sais pas où brancher...), mais je voulais savoir si je pouvais brancher les câbles (pour la plupart en 4 pins) directement sur le raspberry, et si oui,COMMENT ? :oops:
J'ai bien regardé les tutos sur internet mais je ne vois pas comment brancher ces câbles 4 pins...car dans les tutos ils sont tous séparés...
Sinon une je suis preneur d'idée pour le branchement de la carte avec la sortie usb (type imprimante) sur le raspberry...directement sur un des ports usb du pi ?

Merci à tous pour votre aide, et désolé pour la nooberie !
Vous avez le droit d'me tailler ;-)

Avatar de l’utilisateur
Funkychild
Guide
Guide
Messages : 1794
Inscription : 13 déc. 2014 - 20:39
A remercié : 251 fois
A été remercié : 433 fois

Re: Cablage GPIO

Message par Funkychild » 15 déc. 2018 - 04:12

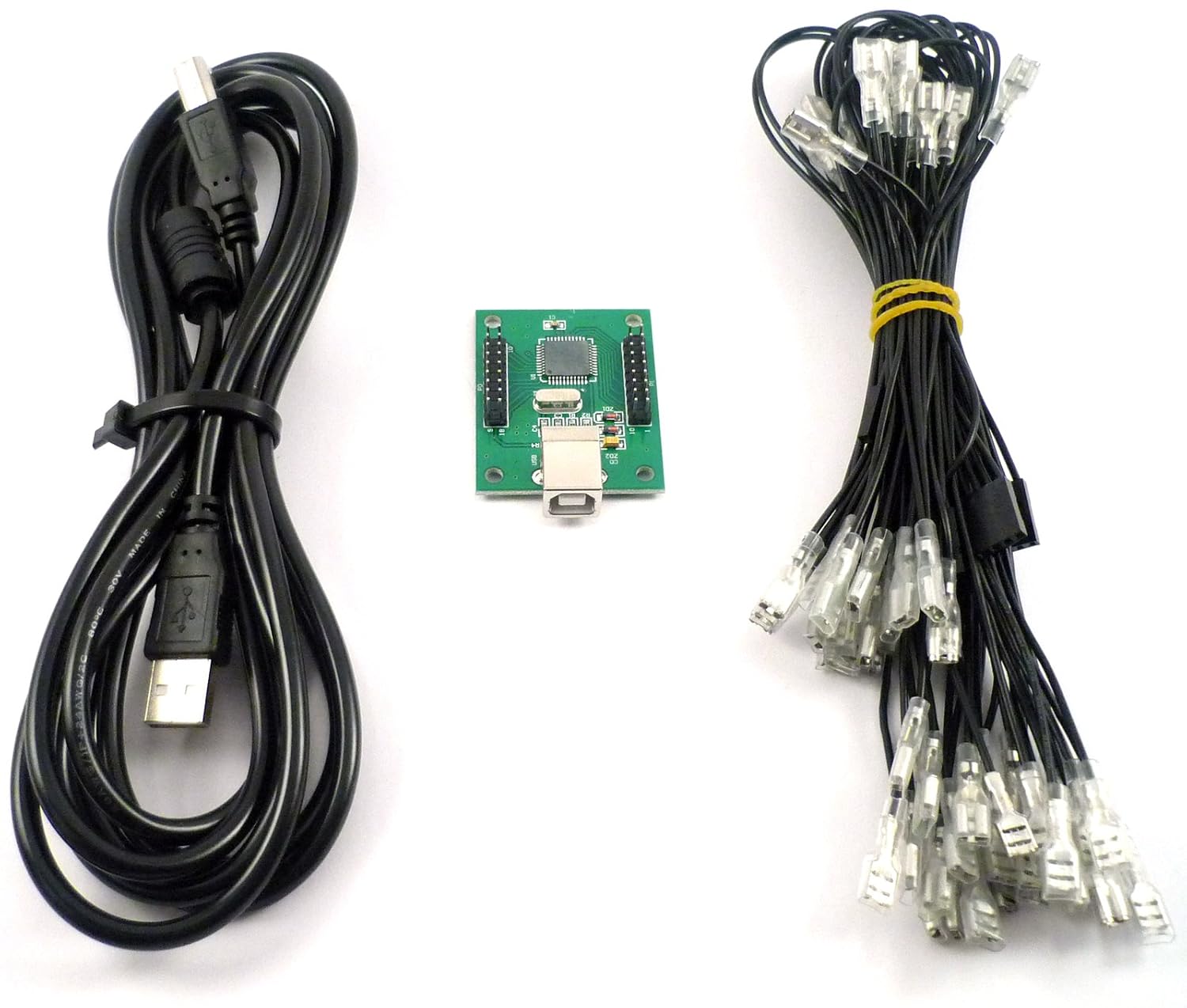

Salut la carte USB dont tu parles ressemble à ça ?


Si c'est le cas c'est un encodeur 2 joueurs.

Soit tu utilises cet 'encodeur pour relier les commandes des joueurs soit tu utilises les ports GPIO.

Pour les ports GPIO la notice que tu as consultée devrait être semblable à celle là :

J'ai bien regardé les tutos sur internet mais je ne vois pas comment brancher ces câbles 4 pins...car dans les tutos ils sont tous séparés...
Le principe reste le même. Par exemple si tu branches un connecteur 4 pins sur les ports GPIO 33 à 39, tu relies la cosses connectée au pin 33 sur la commande droite du joystick du deuxième joueur et ainsi de suite :
  • pin 35 vers le bouton start du deuxième joueur
  • pin 36 vers le bouton select du deuxième joueur
  • pin 39 pour la chaîne de masse.

Avatar de l’utilisateur
Alscino78
noob
noob
Messages : 6
Inscription : 07 déc. 2018 - 02:25
A remercié : 2 fois

Re: Cablage GPIO

Message par Alscino78 » 15 déc. 2018 - 10:22

Salut Funkychild et merci pour ta réponse.
Alors oui c'est bien c'est carte.

J'ai compris le principe.
on est d'accord que sur les 4pins yen forcément un qui va sur le ground ?

et tu vois les power (qui sont en rose) 3v3 ou 5v en face ça je sais pas comment faire...
moi j'ai que des cables 4pins et avec 2pins.

par contre si j'utilise la carte controleur, ça me parait bien plus clair maintenant ;-)
Mais c'est vrai que ça m'aurait arranger de prendre la gpio du PI3.

Merci en tout cas.

Avatar de l’utilisateur
Ozone
Gourou
Gourou
Messages : 767
Inscription : 19 avr. 2014 - 23:00
Localisation : Vendée
A remercié : 30 fois
A été remercié : 65 fois

Re: Cablage GPIO

Message par Ozone » 15 déc. 2018 - 13:17

Avec ton lot de câbles tu dois avoir une chaine de masse. C'est celui ci qui sera connecté au grnd.
Sur le schéma que te fournit Funky tu ne t'occupe que de ce qui est en vert et en bleu.

Sinon tu peux essayer ça sur ta carte contrôleur. https://github.com/recalbox/recalbox-os/wiki/Xin-mo-(FR" onclick="window.open(this.href);return false;)
