[EN COURS] Problème écran Hantarex 9100

Message par 09Jeff » 22 mars 2021 - 17:17

Bonjour, je possède une borne équipée d'un écran Hantarex 9100, et j'ai un gros problème de "linéarité horizontale": plus on est vers la gauche et plus l'image est écrasée, idem pour la droite.
Si une âme charitable pouvait m'éclaircir sur ce problème çà serait bienvenue. J'ai un châssis compatible de rechange (Selti 22.0205.1) mais je ne me sens pas trop de le changer car je n'y connais rien en CRT.

Merci d'avance

Avatar de l’utilisateur
ninjanuin83
Gourou
Gourou
Messages : 782
Inscription : 04 juil. 2014 - 01:00
Localisation : ste maxime
A remercié : 110 fois
A été remercié : 123 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par ninjanuin83 » 22 mars 2021 - 23:31

salut,des photos serait pas mal pour mieux comprendre ton problémo ^^

Avatar de l’utilisateur
09Jeff
Apprenti
Apprenti
Messages : 13
Inscription : 11 mars 2017 - 11:26
A été remercié : 1 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par 09Jeff » 23 mars 2021 - 02:56

yes, je fais çà demain

Avatar de l’utilisateur
Angelfred
Passionné
Passionné
Messages : 168
Inscription : 11 juil. 2014 - 01:00
Localisation : LE CANNET
A remercié : 45 fois
A été remercié : 51 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par Angelfred » 23 mars 2021 - 05:17

Salut 09Jeff,

Consultes ce lien https://www.neogeo-players.com/t155-dos ... t-mtc-9000, si tu ne connais pas encore ce que veut dire le terme « capkit ».

Et surtout imprime ce pdf http://the.nerv.free.fr/docpro/depannage_mtc9000.pdf qui t’aideront dans la compréhension et la recherche de panne de ta platine.

Après avec les photos, les experts du site t’indiqueront au mieux quoi faire.
Ninjanuin83 est sur le dossier et il lâche jamais l’affaire 😉

Avatar de l’utilisateur
09Jeff
Apprenti
Apprenti
Messages : 13
Inscription : 11 mars 2017 - 11:26
A été remercié : 1 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par 09Jeff » 23 mars 2021 - 15:11

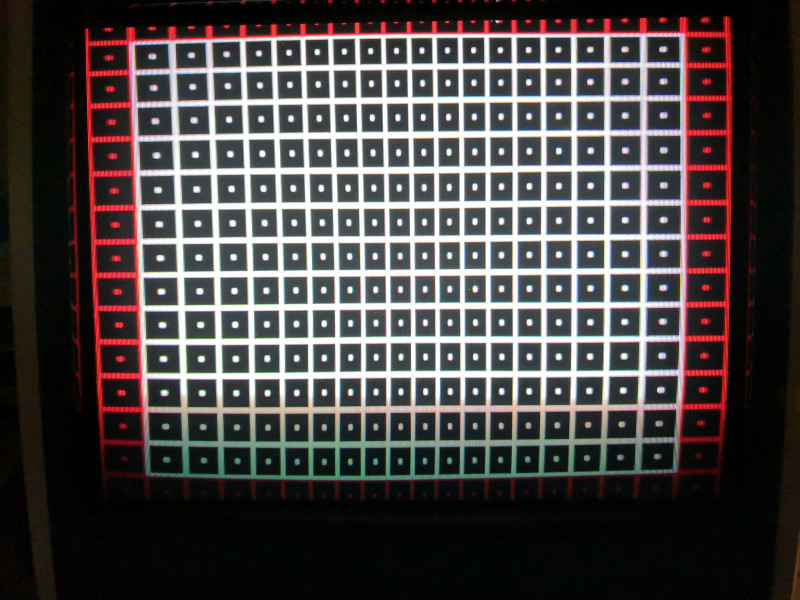

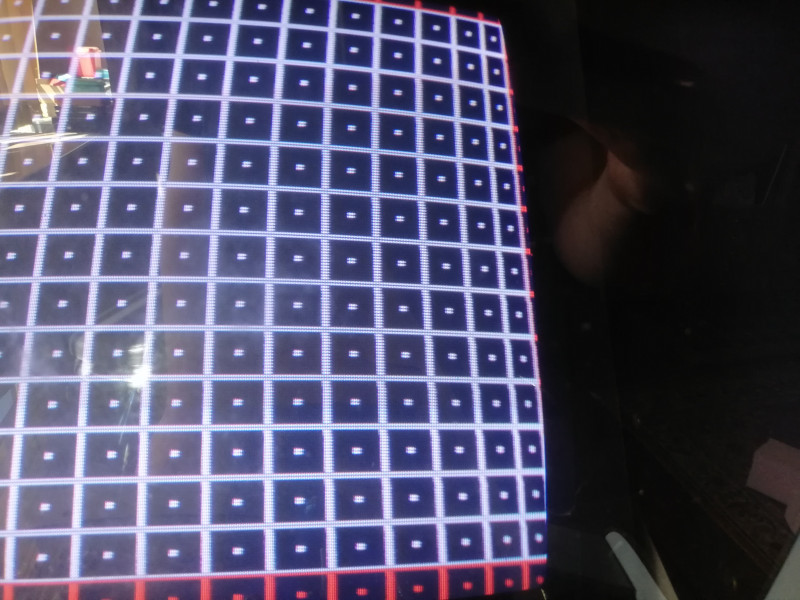

J'ai pris 2 photos de l'affichage.

Pour le capkit je sais ce que c'est (changer les condos), mais j'attends de savoir si quelqu'un sait d'où vient réellement de problème.

J'avais déjà la doc mais ils ne parlent pas de ce souci.

Merci pour vos réponses :)
Pièces jointes

Avatar de l’utilisateur
Touki_JAFF
Habitué
Habitué
Messages : 74
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 21 fois
A été remercié : 21 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par Touki_JAFF » 23 mars 2021 - 23:07

Bonjour,

Alors ça c'est "rigolo", moi j'ai eu l'inverse avec un autre châssis hantarex.


Il semblerait que l'on peu le réglé via une bobine d'ajustement de linéarité, qui est sensé être derrière le tht.

Mais, j'ai pas eu le temps de tester.
Le châssis à claquer avant, j'attends le retour de réparation.

Si tu y arrives, je suis preneur de la solution, ou confirmation de l'information que j'ai glané.

Avatar de l’utilisateur
09Jeff
Apprenti
Apprenti
Messages : 13
Inscription : 11 mars 2017 - 11:26
A été remercié : 1 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par 09Jeff » 23 mars 2021 - 23:23

Merci pour ta réponse quand même, je reprends espoir !

Avatar de l’utilisateur
09Jeff
Apprenti
Apprenti
Messages : 13
Inscription : 11 mars 2017 - 11:26
A été remercié : 1 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par 09Jeff » 24 mars 2021 - 18:52

Bon il faut que je sorte l'écran de la borne pour avoir accès à la fameuse bobine. Il est lourd et j'ai un bras bousillé, j'attends d'avoir un pote disponible.

Est-ce que je peux faire le réglage avec l'écran allumé?

Avatar de l’utilisateur
Touki_JAFF
Habitué
Habitué
Messages : 74
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 21 fois
A été remercié : 21 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par Touki_JAFF » 24 mars 2021 - 21:33

Alors là, aucune idée.
Sur un Spécialiste peu nous "aider", nous "conseiller" ?

Avatar de l’utilisateur
ninjanuin83
Gourou
Gourou
Messages : 782
Inscription : 04 juil. 2014 - 01:00
Localisation : ste maxime
A remercié : 110 fois
A été remercié : 123 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par ninjanuin83 » 25 mars 2021 - 11:10

Touki_JAFF a écrit :
23 mars 2021 - 23:07
Bonjour,

Alors ça c'est "rigolo", moi j'ai eu l'inverse avec un autre châssis hantarex.




Il semblerait que l'on peu le réglé via une bobine d'ajustement de linéarité, qui est sensé être derrière le tht.

Mais, j'ai pas eu le temps de tester.
Le châssis à claquer avant, j'attends le retour de réparation.

Si tu y arrives, je suis preneur de la solution, ou confirmation de l'information que j'ai glané.
salut,si tu peux me donner le lien ou tu as eu cette réponse que je comprenne un peu mieux le truc ^^

Avatar de l’utilisateur
ninjanuin83
Gourou
Gourou
Messages : 782
Inscription : 04 juil. 2014 - 01:00
Localisation : ste maxime
A remercié : 110 fois
A été remercié : 123 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par ninjanuin83 » 25 mars 2021 - 11:19

09Jeff a écrit :
23 mars 2021 - 15:11
J'ai pris 2 photos de l'affichage.

Pour le capkit je sais ce que c'est (changer les condos), mais j'attends de savoir si quelqu'un sait d'où vient réellement de problème.

J'avais déjà la doc mais ils ne parlent pas de ce souci.

Merci pour vos réponses :)
j'avais pensé a un probleme de pincushion,mais non en fait,c'est autre chose....en jouant sur les potard de réglages de tailles d'image ça change rien?

Avatar de l’utilisateur
09Jeff
Apprenti
Apprenti
Messages : 13
Inscription : 11 mars 2017 - 11:26
A été remercié : 1 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par 09Jeff » 25 mars 2021 - 13:14

Non, en réglant la taille de l'image çà ne change rien.

Avatar de l’utilisateur
Touki_JAFF
Habitué
Habitué
Messages : 74
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 21 fois
A été remercié : 21 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par Touki_JAFF » 25 mars 2021 - 14:16

ninjanuin83 a écrit :
25 mars 2021 - 11:10
salut,si tu peux me donner le lien ou tu as eu cette réponse que je comprenne un peu mieux le truc ^^
C'est ce que j'ai lu là : https://www.flipjuke.fr/viewtopic.php?f ... cc556569b4

Avec un certain "thierry04" qui a un bon petit site plein d'info ...
Et qui semble être à l'origine d'un doc depannage_mtc9000.pdf que j'ai re-trouvé une peu partout comme référence.

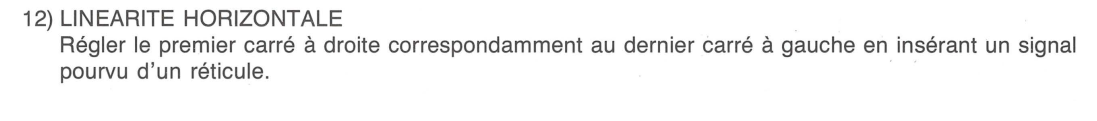

Dans les notices des mtc 9110 et mtc 9000, il y a une reférence à cette bobine.

Donc, moi j’attends le retour de mon châssis, pour voir ça.

Avatar de l’utilisateur
09Jeff
Apprenti
Apprenti
Messages : 13
Inscription : 11 mars 2017 - 11:26
A été remercié : 1 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par 09Jeff » 25 mars 2021 - 19:36

Je vous tiens au courant, dimanche un pote vient m'aider à sortir l'écran et à tester.

Avatar de l’utilisateur
ninjanuin83
Gourou
Gourou
Messages : 782
Inscription : 04 juil. 2014 - 01:00
Localisation : ste maxime
A remercié : 110 fois
A été remercié : 123 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par ninjanuin83 » 26 mars 2021 - 08:55

Touki_JAFF a écrit :
25 mars 2021 - 14:16
ninjanuin83 a écrit :
25 mars 2021 - 11:10
salut,si tu peux me donner le lien ou tu as eu cette réponse que je comprenne un peu mieux le truc ^^
C'est ce que j'ai lu là : https://www.flipjuke.fr/viewtopic.php?f ... cc556569b4

Avec un certain "thierry04" qui a un bon petit site plein d'info ...
Et qui semble être à l'origine d'un doc depannage_mtc9000.pdf que j'ai re-trouvé une peu partout comme référence.

Dans les notices des mtc 9110 et mtc 9000, il y a une reférence à cette bobine.



Donc, moi j’attends le retour de mon châssis, pour voir ça.
ok merci,effectivement on peut suivre ce qu'il conseil sans probleme,c'est une source sur ^^

Avatar de l’utilisateur
Touki_JAFF
Habitué
Habitué
Messages : 74
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 21 fois
A été remercié : 21 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par Touki_JAFF » 26 mars 2021 - 08:58

Je me dis que cela se tente !

Avatar de l’utilisateur
09Jeff
Apprenti
Apprenti
Messages : 13
Inscription : 11 mars 2017 - 11:26
A été remercié : 1 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par 09Jeff » 27 mars 2021 - 18:27

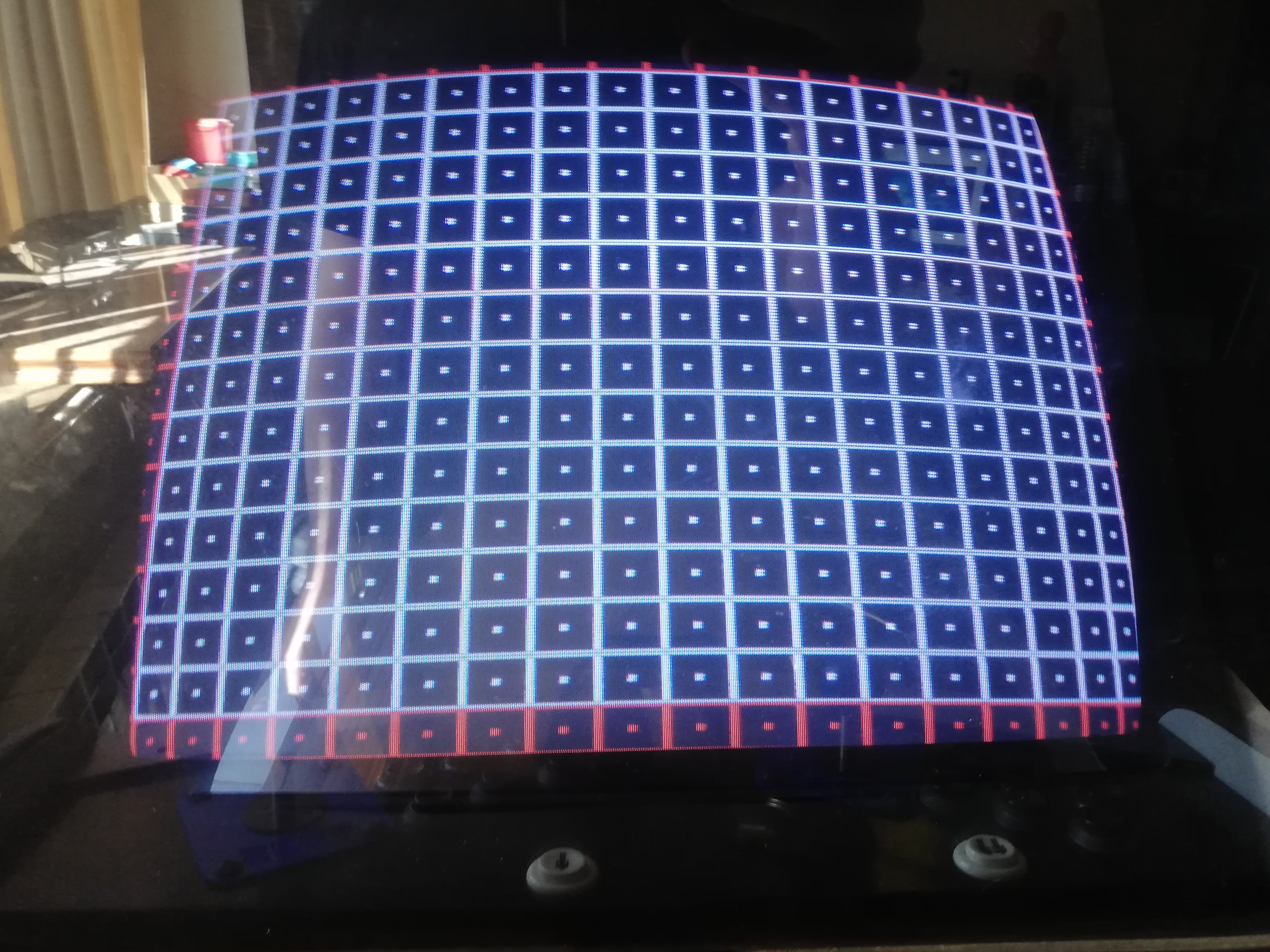

Bon j'ai tenté de régler la bobine mais çà ne permet malheureusement pas de régler totalement le problème, il y a quand même du mieux.

Avatar de l’utilisateur
Sdf
Gourou
Gourou
Messages : 607
Inscription : 16 janv. 2014 - 00:00
Localisation : 82340
A remercié : 62 fois
A été remercié : 108 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par Sdf » 28 mars 2021 - 10:16

Le probleme avec ces bobines, c’est que la ferrite est souvent collée. Ca sous entend que la ferrite est peu être cassée (si libre). Tu peux la sortir completement en devissant pour regarder son etat apres avoir repéré le reglage (en gros).
Sinon, c’est quoi ton tube, si c’est un orion, tu doit normalement avoir une carte fille de reglage suplementaire.

Avatar de l’utilisateur
Touki_JAFF
Habitué
Habitué
Messages : 74
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 21 fois
A été remercié : 21 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par Touki_JAFF » 28 mars 2021 - 14:33

09Jeff a écrit :
27 mars 2021 - 18:27
Bon j'ai tenté de régler la bobine mais çà ne permet malheureusement pas de régler totalement le problème, il y a quand même du mieux.
Merci, pour le retour.
Désolé, que cela n'arrange pas plus ton problème.

Avatar de l’utilisateur
ninjanuin83
Gourou
Gourou
Messages : 782
Inscription : 04 juil. 2014 - 01:00
Localisation : ste maxime
A remercié : 110 fois
A été remercié : 123 fois

Re: [EN COURS] Problème écran Hantarex 9100

Message par ninjanuin83 » 28 mars 2021 - 17:03

09Jeff a écrit :
27 mars 2021 - 18:27
Bon j'ai tenté de régler la bobine mais çà ne permet malheureusement pas de régler totalement le problème, il y a quand même du mieux.
salut,c'est cool si tu as mieux,mais t'attends pas a de la perfection avec des combos qui ont fonctionné delongue dans des salles enfumées de nicotine et autres...il marche ton écran,c'est pas le cas de tous,faut se faire une raison ^^
