Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par Touki_JAFF » 12 nov. 2023 - 11:35

Hello les gars,

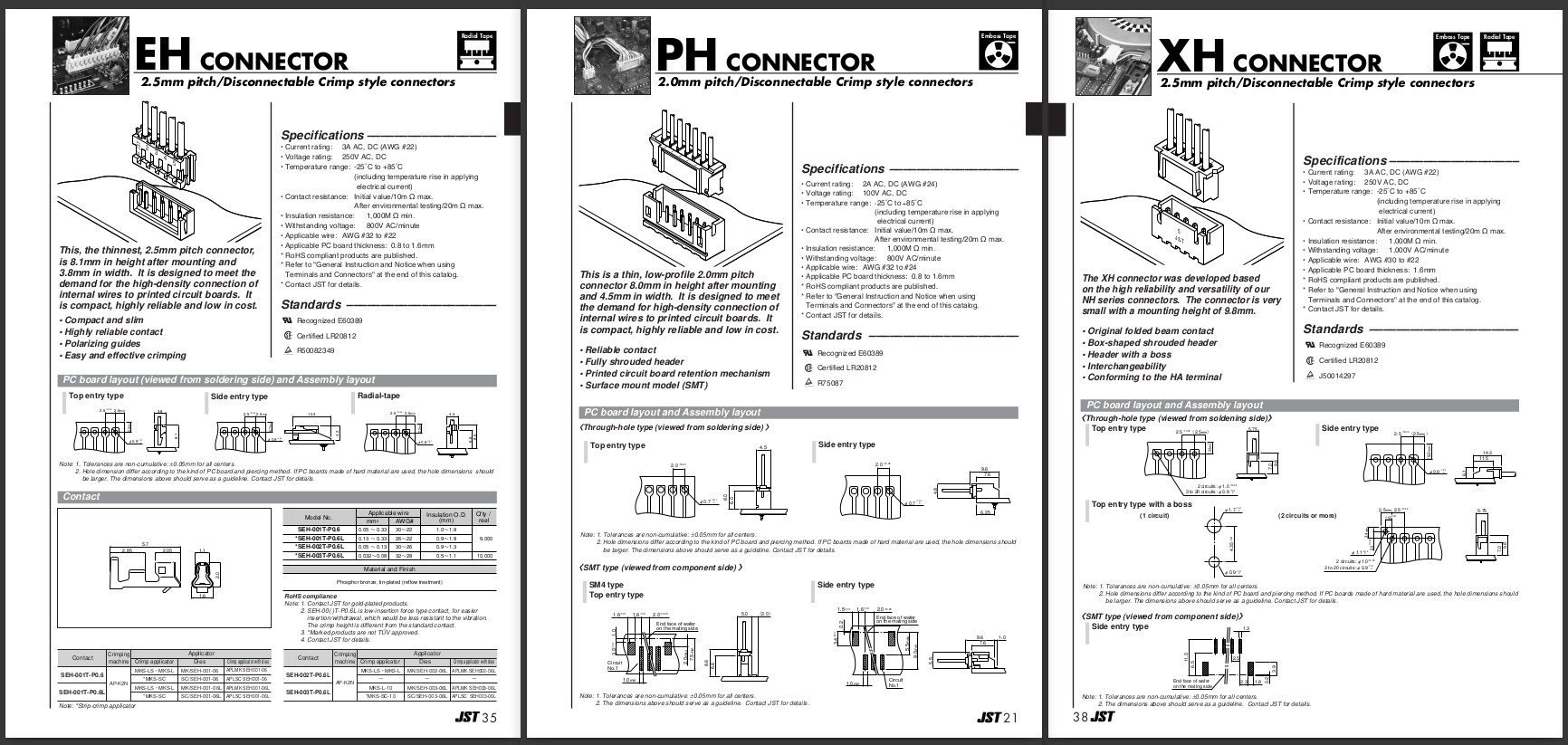

@Nonosto, je viens de verifier, le pas n'est pas le même.
JST EH, le pas est de 2.5 mm (Toshiba PF)
JST PH, le pas est de 2.0 mm (Sanwa PFX)

Du coup, je peux faire un adapteur avec un connecteur plus facile à trouvé coté VGA en remplacant le JST EH par un JST XH, vu que c'est le même pas j'ai pas de modification à faire.
Il faudra juste mettre le bon connteur coté platine, dans ton cas un JST PH.
Allez, je lance une petit série et je te ferai signe que ce sera fini ;)

@Chacal231077, si toujours intéréssé fait moi signe ;)
Pièces jointes

Avatar de l’utilisateur
nonosto
Apprenti
Apprenti
Messages : 28
Inscription : 01 janv. 2020 - 05:29
A remercié : 6 fois
A été remercié : 1 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par nonosto » 12 nov. 2023 - 19:56

MERCI, tu pourrais reprendre le meme design mais avec l'inscription SANWA PFX STP?

Avatar de l’utilisateur
Touki_JAFF
Connaisseur
Connaisseur
Messages : 206
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 39 fois
A été remercié : 52 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par Touki_JAFF » 12 nov. 2023 - 23:37

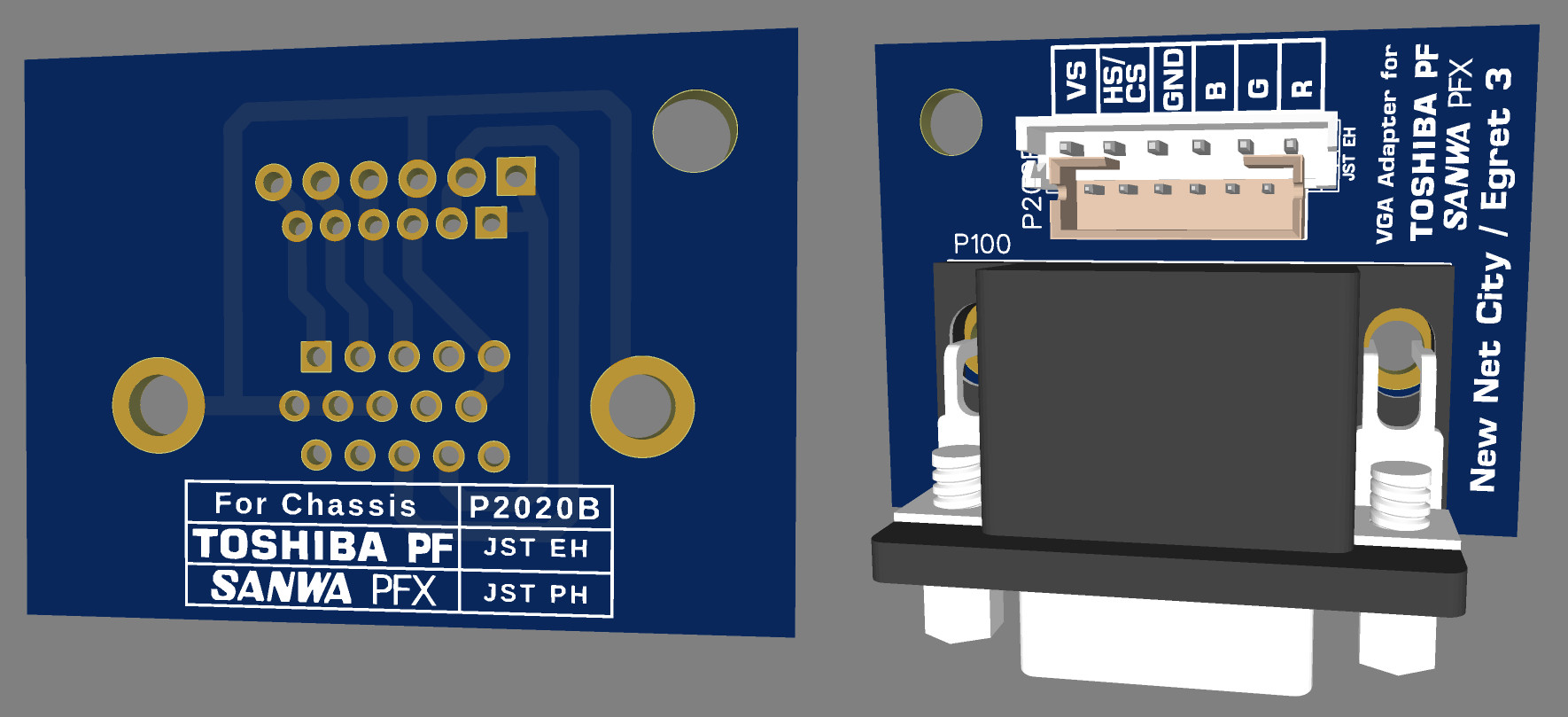

J'etais partie sur un PCB unique :roll:

Cela limite le tirage en une seule version
New VGA Adapter.jpg
New VGA Adapter.jpg (209.2 Kio) Consulté 3283 fois
Dans ce cas, on peut mettre le connecteur qui convient, en fonction du chassis

Avatar de l’utilisateur
nonosto
Apprenti
Apprenti
Messages : 28
Inscription : 01 janv. 2020 - 05:29
A remercié : 6 fois
A été remercié : 1 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par nonosto » 13 nov. 2023 - 07:28

MAGNIFIQUE.

Avatar de l’utilisateur
Touki_JAFF
Connaisseur
Connaisseur
Messages : 206
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 39 fois
A été remercié : 52 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par Touki_JAFF » 14 nov. 2023 - 19:21

Hello,

Je lancé la production d'une petite série de PCB, je vous dirai quand je les aurai reçu ;)

Avatar de l’utilisateur
nonosto
Apprenti
Apprenti
Messages : 28
Inscription : 01 janv. 2020 - 05:29
A remercié : 6 fois
A été remercié : 1 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par nonosto » 15 nov. 2023 - 19:06

Le cable JST PH seras vendue avec ? Sinon je commande maintenant pour gagner du temps, a moins que tu fasse une grosse commande chez mouser pour pas payer les taxes sup?

Avatar de l’utilisateur
Touki_JAFF
Connaisseur
Connaisseur
Messages : 206
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 39 fois
A été remercié : 52 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par Touki_JAFF » 15 nov. 2023 - 22:24

Je te fournirai un petit cable JST PH dans ton cas.

Avatar de l’utilisateur
nonosto
Apprenti
Apprenti
Messages : 28
Inscription : 01 janv. 2020 - 05:29
A remercié : 6 fois
A été remercié : 1 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par nonosto » 16 nov. 2023 - 10:31

Il faut faire attention sur PFX le cable doit etre plus long que sur Toshiba au moins 10/15 cm.

Avatar de l’utilisateur
Touki_JAFF
Connaisseur
Connaisseur
Messages : 206
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 39 fois
A été remercié : 52 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par Touki_JAFF » 16 nov. 2023 - 11:38

Pour la première série le câble faisait 10/12 cm
Et justement en regardant la PFX je pensais plutôt faire entre 12/15cm.
Donc ça va le faire ;)

Avatar de l’utilisateur
nonosto
Apprenti
Apprenti
Messages : 28
Inscription : 01 janv. 2020 - 05:29
A remercié : 6 fois
A été remercié : 1 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par nonosto » 16 nov. 2023 - 14:57

Merci

Avatar de l’utilisateur
nonosto
Apprenti
Apprenti
Messages : 28
Inscription : 01 janv. 2020 - 05:29
A remercié : 6 fois
A été remercié : 1 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par nonosto » 17 nov. 2023 - 16:35

Une question bete: as tu vérifié si le cablage pour PFX était le meme que sur Toshiba, sur arcade otaku on nous donne sa:
I have sourced a PFX in the US, how do I hook up JAMMA 15kHz ?

In the corner of the chassis you will find a 6-pin header that is unpopulated. That is the connector for RGB with high input impedance used for JAMMA games. You need to aquire a JST PH connector housing and matching crimp pins. The pin-out for the connector is: 1 = red signal, 2 = green signal, 3 = blue signal, 4 = video ground, 5 = C-sync (H-sync), 6 = V-sync.

Avatar de l’utilisateur
Touki_JAFF
Connaisseur
Connaisseur
Messages : 206
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 39 fois
A été remercié : 52 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par Touki_JAFF » 17 nov. 2023 - 19:31

Ça, cela se gère via le câble (ou le sens du connecteur dans ce cas présent) ;)
Car le PinOut est le "miroire" (ou "inverse") de Thoshiba PF (et même sur les Nanao MS-2931), c'est à dire :

Avatar de l’utilisateur
Touki_JAFF
Connaisseur
Connaisseur
Messages : 206
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 39 fois
A été remercié : 52 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par Touki_JAFF » 25 nov. 2023 - 11:04

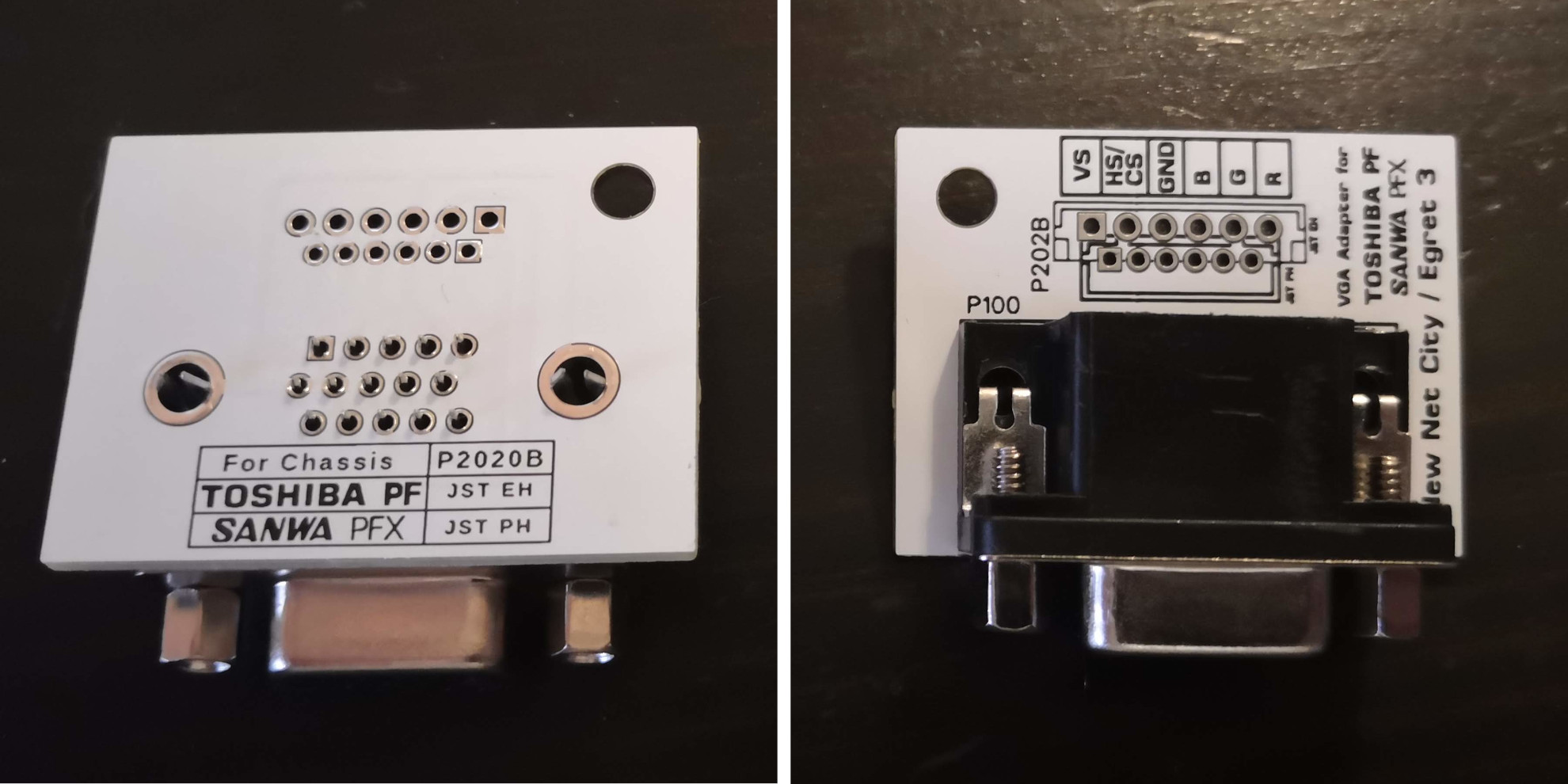

Voila les nouveaux PCB sont arrivé, donc de retour dispo il faudra juste me preciser pour quel chassis c'est prévu ;)


Avatar de l’utilisateur
Touki_JAFF
Connaisseur
Connaisseur
Messages : 206
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 39 fois
A été remercié : 52 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par Touki_JAFF » 29 nov. 2023 - 15:36

Bonjour Nonosto.

Contacte Moi via Discord ("touki_jaff") se sera plus simple, mes MP reste en boite d’envoi :/

Avatar de l’utilisateur
chacal231077
noob
noob
Messages : 5
Inscription : 19 nov. 2018 - 17:47
A remercié : 3 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par chacal231077 » 09 déc. 2023 - 03:51

Salut :D

je t'ai fais une demande sur discord ;)

Avatar de l’utilisateur
nonosto
Apprenti
Apprenti
Messages : 28
Inscription : 01 janv. 2020 - 05:29
A remercié : 6 fois
A été remercié : 1 fois

Re: [ANNONCE] Repro Adaptateur VGA pour Toshiba PF (NNC/Egret 3)

Message par nonosto » 09 déc. 2023 - 18:40

Un grand merci à @Touki_JAFF j'ai reçu mes unités aujourd hui. J'en ai monté une mais j'ai pas le temps de tester avant Noel. Je ferais un retour à ce moment là. Mais j'ai pas beaucoup de doutes sur le résultat.
