[CHERCHE] Tube Pure Flat 29"

Message par Touki_JAFF » 23 mai 2021 - 10:28

Bonjour à Tous,

Je suis à la recherche de l'un de ces tubes Pure Flat (avec sont yoke) pour fonctionner correctement avec mon châssis KW0606A.
Je n'ai pas spécialement besoin de la frame, mais seulement du tube.

Toshiba - A68LTF356x
Shanghai Novel - A68CPB...
Matsushita - A68MAU085X90
Chungwa- A68AKY13X501

Si vous avez ça en stock, où si vous en voyez passer un, faite moi signe SVP !

Merci de votre aide.

Avatar de l’utilisateur
Touki_JAFF
Initié
Initié
Messages : 101
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 21 fois
A été remercié : 22 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par Touki_JAFF » 09 juin 2021 - 00:55

Bonjour à Tous,

Alors, Oui, j'ai toujours pas trouvé mon bonheur :lol:
Je me suis lancé dans la compilation d'information glané sur le Net, en espérant pas faire trop de bourde ! :?

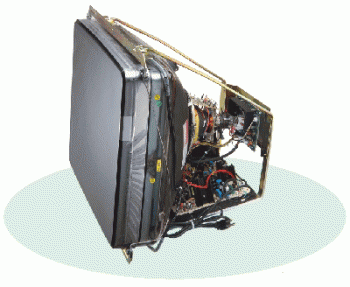

Le Châssis Sanwa 29PFX (15/24/31kHz) est destiné aux Tubes Pure Flat Single-focus.
Il a été aperçu en association avec les tube cité dans le premier post.

Étrangement, le châssis Rodotron 666A-29PSF est lui aussi destiné aux Tubes Pure Flat Simple-focus.
Et semble avoir été aussi livré de base avec Chunghwa A68AKY13X503AV
Donc de la même Famille de tube Chunghwa que ce qui a été aperçu pour le 29PFX.

Ce qui ma amené sur le post d'un autre site, qui liste un certain nombre de tubes compatibles pour le Rodotron CH-666A-29PSF :

Toshiba A68LTF356X avec Dy (TDY-5294A)
LH : 0.32 mH | RH : 0,9 ohm
LV : 14.8 mH | RV : 8,2 ohm

Orion - A68QFD290X032
LH : 0,30 mH | RH : 8,2 ohm
LV : 0,45mH | RV : 6,2 ohm

Samsung - A68QCP893X001
???

Thomson - A68ELA011X121 et A68ELA021X121
LH : 0,29 mH | RH : ?? ohm
LV : 7,50 mH | RV : ??? ohm

Hitachi - A68MAY70X90
???

Chunghwa A68AKY13x503AN
LH : 0,30 mH | RH : ??? ohm
LV : 8,40 mH | RV : ??? ohm

De là, je suis penché un peux plus sur les tubes Chunghwa A68AKY13X et je suis tombé sur cette étude Daewoo.
Qui semble listé des tubes compatible pour les Chunghwa A68AKY13X04V, ce qui m'étonne c'est les valeurs inductance du yoke.

En regroupant tout ça, je me suis lancé à la recherche des ces tube dans les TV produite...

Toshiba A68LTF356X
Orion - A68QFD290X032
Hitachi - A68MAY70X90
Matsushita - A68MAU085X90
=> Rien trouvé pour ceux la... (pas forcément étonnant :roll: )

Shanghai Novel - A68CPB... Si A68CPBB02X20
=> GRUNDIG : ARCANCE 72 FLAT MF 72-2015 TOP GBC9600
=> GRUNDIG : LENARO 72 FLAT MF 72-5512/8 TP GBD0700

Samsung A68QCP893X001
=> PHILIPS : 29PT3223/56, 29PT3223/69, 29PT3223/79R, 29PT3323/79R, 29PT5107/60, 29PT5207/60, 29PT3223/69S, 29PT3223/71R, 29PT3323/69S, 29PT5107/60S, 29PT5207/60S, 29PT5307/60S

THOMSON - A68ELA011X121
=> GRUNDIG : ARCANCE 72 FLAT MF 72-2015 TOP GBC9600
=> GRUNDIG : LENARO 72 FLAT MF 72-5510/8 TOP GBD0700
=> GRUNDIG : SYDNEY 72 FLAT MF 72-7510/8 DOLBY GBE1300
(Voir d'autre tube d’après les doc GRUNDIG : A68ELA021X121, A68ELB021X121, A68ELM021X121)

Chungwa A68AKY13X
=> DAEWOO : DTU-29F1 / DTU-29F2 / DTU-29F3 / DTU-29U8 / DTU-29U5 / DTU-29U1
=> JVC : AV-29MXP6/V

THOMSON - A68ELA021X103
=> DAEWOO : DTH-2930SSFV, DTQ-29U1S.., DTQ-29U5S..

PHILIPS - A68ERF012X013
=> SANYO : CE29FFV2-F
=> PHILIPS : 29PT5407/01, 29PT3224/67R

PHILIPS - A68ERF112X013
=> PHILIPS : 29PT5618/58, 29PT5618/01, 29PT5509/01, 29PT5518/01, 29PT5518/58, 29PT5520/01
=> GRUNDIG : ARCANCE 72 FLAT MF 72-2502 IT GBC7600
=> GRUNDIG : ARCANCE 72 FLAT MF 72-2502/8 TOP GBC7500
=> GRUNDIG : ÉLÉGANCE 72 FLAT MF 72-2501/8 TOP GBC4600
=> GRUNDIG : ÉLÉGANCE 72 FLAT MF 72-2501/8 TOP GBC9200
=> GRUNDIG : TEXT STF 72-2002/8 GBC8100

Voila, je ne sais pas si cela va me service, où si cela peut servir !
Si l'un d'entre vous à ce genre d'association tube châssis Sanwa 29PFX, ou Rodotron 666-29PSF, n'hésitez pas à confirmer.
Voir à relever les valeurs d'inductance et de résistance.

Merci d'avance,
Pour l'instant, je poursuit mes recherches !
Dernière modification par Touki_JAFF le 15 juin 2021 - 19:04, modifié 4 fois.

Avatar de l’utilisateur
bakaskal
Guide
Guide
Messages : 1543
Inscription : 08 nov. 2017 - 05:32
Localisation : Compiègne,Oise
A remercié : 540 fois
A été remercié : 502 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par bakaskal » 10 juin 2021 - 14:02

Merci

Avatar de l’utilisateur
Touki_JAFF
Initié
Initié
Messages : 101
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 21 fois
A été remercié : 22 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par Touki_JAFF » 10 juin 2021 - 21:18

Ola, @bakaskal, je ne sais pas si on peu dire merci :? ....
Mais ça fait plaisir de savoir que cela peu intéresser :D

Pour l'instant, je vous partage juste ma recherche !
J'ai trouvé une TV PHILIPS 29PT5520/01, donc normalement avec un Tube A68ERF112X013 (Je doit la récupéré ce Week-end).
Si j'ai le temps, je vous mettrai les mesures du Yoke pour voir si les valeurs semble "gérable".

@+

Avatar de l’utilisateur
Funkychild
Mentor
Mentor
Messages : 2479
Inscription : 13 déc. 2014 - 21:39
A remercié : 338 fois
A été remercié : 620 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par Funkychild » 11 juin 2021 - 18:03

Salut,

Si si, ce genre de recherche va forcément servir.

Avatar de l’utilisateur
snuf69
Modérateur
Modérateur
Messages : 2543
Inscription : 31 déc. 2013 - 00:00
Localisation : 38200
A remercié : 176 fois
A été remercié : 396 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par snuf69 » 11 juin 2021 - 23:17

Yes moi ça m'intéresse grandement si je fais réparer Mes 2 platine de pfx HS ;)

Avatar de l’utilisateur
Touki_JAFF
Initié
Initié
Messages : 101
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 21 fois
A été remercié : 22 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par Touki_JAFF » 12 juin 2021 - 09:00

Disons qu'avec ce type de châssis, se serait dommage de mettre une TV, même si certaines sont bonne !!

Je pense aux Sony Trinitron qui doivent être certainement limité en 15k et au dernière Samsung CW-29Z... qui sont Tri-fréquence via l'entrée YUV.

En plus, j'ai un deuxième châssis en spare, donc je voudrais vraiment trouver un tube compatible :D

Je vous tiens au jus ;)

Avatar de l’utilisateur
wildpumpk1n
Virtuose
Virtuose
Messages : 1074
Inscription : 04 févr. 2018 - 19:01
Localisation : Région Parisienne
A remercié : 246 fois
A été remercié : 184 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par wildpumpk1n » 13 juin 2021 - 15:07

Salut touki,

Si c'est très intéressant de regrouper ça, franchement top.

Après j'ai pas compris ta remarque concernant les tubes Matsushita
Matsushita - A68MAU085X90
=> Rien trouvé pour ceux la... (pas forcément étonnant :roll: )

Si tu sens que ça se confirme/validé une page sur le wiki serait top :D
Image-Image-Image
#Cid2nice"Mais y'a la planche Naomi en sakura véritable et vénérable du Japon"

Avatar de l’utilisateur
Touki_JAFF
Initié
Initié
Messages : 101
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 21 fois
A été remercié : 22 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par Touki_JAFF » 13 juin 2021 - 18:06

Bonjour,

@wildpumpk1n,
Je me suis mal exprimé, je voulais dire que pour les tubes "A68LTF356X.., A68QFD290X032, A68MAY70X90 et A68MAU085X90", je n'ai pas trouvé de correspondance dans les TV du commerce.

J'ai récupéré la TV PHILIPS 29PT5520/01, sauf que le Tube n'est pas celui attendu.
Pourtant, c'est bien le "bon chassis" de TV :lol:

C'est un tube LG PHILIPS A68ERF185X13, les valeurs mesuré du Yoke sont les suivante :
LH : 1,1 mh | RH 1,5 ohm
LV : 7,86 mh | RV : 7,35 ohm

Étrangement la valeur LH est très proche de celle de l'étude de Daewaoo sur les Chunghwa A68AKY13X04V (page 19), ce qui me fait pensé que les tubes proposé en remplacement ne seront pas compatibles :cry:

Si c'est bien le cas, le seul tube que j'ai pour l'instant listé et trouvé sur des TV est le Samsung - A68QCP893X001, voir le Shanghai Novel - A68CPBB02X20.

Bon ben, j'ai une télé à refourgué ! :P

Avatar de l’utilisateur
mcdmofr
Apprenti
Apprenti
Messages : 27
Inscription : 21 mars 2021 - 15:38
A été remercié : 3 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par mcdmofr » 13 juin 2021 - 21:16

Salut,

la référence de ce tube est-t"il dans tes recherches ?

SN 73sx701y22 pour platine Sanwa 29E31S

Avatar de l’utilisateur
Touki_JAFF
Initié
Initié
Messages : 101
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 21 fois
A été remercié : 22 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par Touki_JAFF » 13 juin 2021 - 23:22

Bonsoir mcdmofr,

Non, cette référence de tube, n'est pas dans mes recherches.
Le Shanghai Novel 73SX701Y22 est normalement un semi-plat livré avec une platine Sanwa 29E31S.

Comme Toi, je ne suis pas un expert, j'essaie juste de trouver mon "bonheur" et partager mes recherches en espérant qu'elle aboutisse :P
J'ai cru voir une potentiel compatibilité de ton tube avec un châssis Wei-Ya C3129A...
Mais je préférer que les experts, ou personnes, possédant ce tube te puisse te le valider sur le post que tu as fait. ;)

Bon courage,

Avatar de l’utilisateur
mcdmofr
Apprenti
Apprenti
Messages : 27
Inscription : 21 mars 2021 - 15:38
A été remercié : 3 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par mcdmofr » 16 juin 2021 - 19:23

Salut,

Dommage que mon écran n'est pas compatible pour tes tests.... car nous habitons la même ville lol.... c’était du coup plus facile :D
Bonne continuation dans tes recherches....
A+

Avatar de l’utilisateur
wonderboy
Virtuose
Virtuose
Messages : 1401
Inscription : 31 oct. 2015 - 19:32
Localisation : Cordemais
A remercié : 360 fois
A été remercié : 228 fois

Re: [CHERCHE] Tube Pure Flat 29"

Message par wonderboy » 23 juin 2021 - 22:08

Super interressant tous cela
pour tes recherches et aider la communauté je peux regarder la ref du tube dans ma samsung flat 29 pouces ,j'ai le yuv à l'arriere..
A++
;)
https://mega.nz/folder/JJVwUR6Y#75J34dxowIcQEw93H71ihw Jeu Saturn KEIO FLYING SQUADRON 2.
https://mega.nz/folder/MJNmjZQQ#IgQMLEjbzMDqmTUkTg7_hg Jeu Saturn DECATHLETE.
A VOS STICKS A++++ ;)
