MiniPincab AC/DC pour un frustré

[Porko]

Pour moi c'est parfait, pusque c'est mes dimentions^^

Si tu veux être pile poil comme moi mets une image de 1280x830 et le DMD de 646x152
Mates sur le WIP de la KisPin pro et ajuste en fonction tes gouts^^

La bonne proportion pour un backglass c'est carré...

Si tu peux incruster les bordures de ton ecran (BG) dans le bois ça claquerait encore plus (vu la taille de ton PF)

[mimso]

Pour moi c'est parfait, pusque c'est mes dimentions^^

Si tu veux être pile poil comme moi mets une image de 1280x830 et le DMD de 646x152
Mates sur le WIP de la KisPin pro et ajuste en fonction tes gouts^^

Les dimensions sont déja cablées comme ca, pour pouvoir y mettre tes videos à la fin
Et tkt, ton wip n'est jamais très loin, je m'en suis largement inspiré (j'ai litérallemnt pompé en fait lol)

La bonne proportion pour un backglass c'est carré...

Si tu peux incruster les bordures de ton ecran (BG) dans le bois ça claquerait encore plus (vu la taille de ton PF)

te fit pas trop au playfield pour le moment car il sera plus large (j'arrive pas à le démonter)

[mimso]

Comme je veux du gros son pour mon minipincab AC/DC

je pensais faire un truc comme ca pour insérer HP basse en facade (quitte à y mettre une grille pour cacher, mais même pas sur, avec une led de chaque coté ca peut être sympa, à méditer)

[magicaurel]

Ça rend top ton backglass! Les basses par contre je les laisserait dans la caisse du flip. Ou alors j ai du mal à comprendre ce que tu veux faire.

[mimso]

Ça rend top ton backglass! Les basses par contre je les laisserait dans la caisse du flip. Ou alors j ai du mal à comprendre ce que tu veux faire.

Pour les basses, soit jles mets a l'arriere du backglass, soit je trouve un ptit systeme pour les mettre facade. Dans la caisse du flip il y aura les sons mecaniques.

Sur les kit logitech, l'enceinte de basse est sous le caisson. Donc j'imaginais un systeme un peu similaire en mettant l'enceinte sous le backglass.
Bref jvais faire qqs tests pour voir si visuellement jpeux faire un truc sympa.

[Porko]

Fais le quelque part où t'as une caisse de résonance qui correspond au truc d'origine...
T'aurais du bluesky... Je t'aurais dit fais au mieux, mais logitech en général c'est bien dimensionné...

Le plus simple serait orienter vers l'arrière dans le playfield comme ça tu peux cloisonner comme tu veux.
Après faut pas forcément m'écouter je dis beaucoup de merde aussi ^^

[mimso]

modélisation 3D

Premier constat, la lockbar est pas assez profonde.
Sinon, le gabarit me va plutot bien, jvais partir sur ca

[andric31]

La meilleur des modélisations 3D
Tu es bien partie

[Porko]

Effectivement ta modé fait un carton... Ok je sors

Avant de sortir juste te dire que c'est bien partit

[mimso]

merci les gars

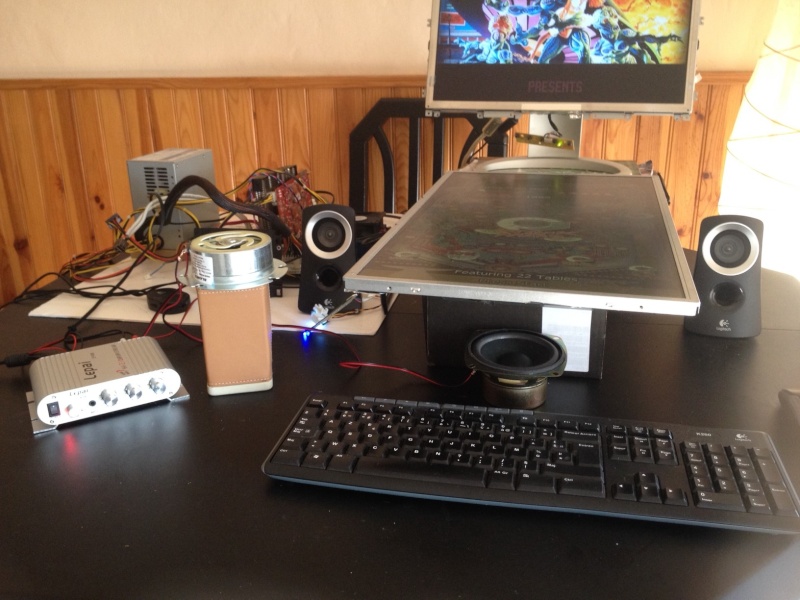

Bon je viens de tester le vibreur suivant le montage que j'avais indiqué.



Ca ajoute vraiment un effet intéressant, ca réponds bien, la table vibre a chaque impact.
Comme prévu, le seul problème est une légère disparité du volume mécanique entre certaines tables.
a voir si je peux le regler

C'est vraiment la solution de facilité et bas cout pour les gens qui veulent ajouter un peu de piment dans leur minipincab !

[mimso]

Je galère un peu sur le plan de l'ensemble. La modélisation en carton reste à affiner.

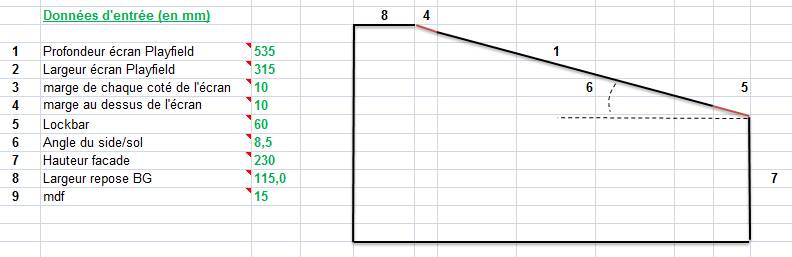

Du coup jme suis fais un ptit fichier excel pour la caisse pour me calculer les planches, et tester un peu.
C'est surtout pour prendre en compte les épaisseur du bois car je m'embrouille
C'est très basique mais ca m'amuse haha

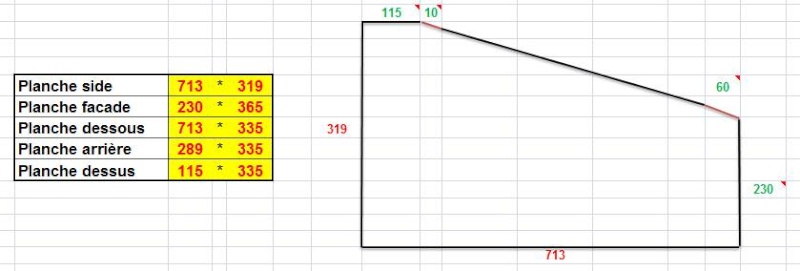

J'ai essayé de penser à tous les paramètres, mais bon j'en ai ptetre oublié ... voila pour la caisse :



Les chiffres en vert sont les entrées, les chiffres en rouge les sorties



Voila reste encore à me décider sur qqs dimensions, comme la lockbar par exemple.

[Porko]

Yep ça cogite!

Dis moi, c'est pour poser sur une table?
Au sol? il y aura des pied?

[mimso]

Yep ça cogite!

Dis moi, c'est pour poser sur une table?
Au sol? il y aura des pied?

Yes, y aura des pieds

J'ai testé sur ma table basse et une chaise standard, j'ai l'impression d'etre à la bonne hauteur avec le lockbar à 69cm

[Porko]

OK

Je voyais le fond de caisse plat d'où ma question^^

[Fyc95]

quand j'aurai le temps et surtout la motivation, je passerai par là aussi ^^

[mimso]

Aujourd'hui j'ai recu un proc de 2 * 3,4ghz . Il remplace le 2 * 2,7ghz. Payé 22€ sur ebay de chine. Pour le moment ca roule et chauffe pas.
Reste a me trouver une barette de 2g , et passer eventuellement sur un ssd 120g.

[Deedrah]

bien joué les patrons en carton... je suis toujours sur mon pincab, mais qu'es-ce que je me galère
Nimso, laisse moi jusqu’à lundi pour te dire si je peux t'envoyer une barrette de 2Go

[mimso]

bien joué les patrons en carton... je suis toujours sur mon pincab, mais qu'es-ce que je me galère
Nimso, laisse moi jusqu’à lundi pour te dire si je peux t'envoyer une barrette de 2Go

Ah oui toi aussi tu t'es lancé ? Cool
Ok merci pour la ram. Je cherche une barette de 2g pc3 10600
A+

[Deedrah]

ouais j'ai commencé en mai [WIP] Pincab Deedrah 1% (no comment ...) quasiment pas de temps, maintenant je m'y remet, j'en suis à 30% env. qu'es ce que je peux faire et défaire ... j'mettrai bientôt des photos de ma maigre avancé

[Deedrah]

Nan mais allo ! j'en ai une ^^
