[WIP] 75% - Mes Minis Bornes iCade

[nephistos]

Petite mise à jour, j'ai reçu un encoder USB sur les deux que j'ai commandé.

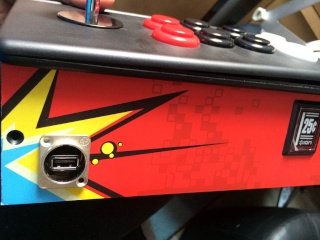

Petite photo de l'embase USB en façade pour une manette USB ou de la maintenance

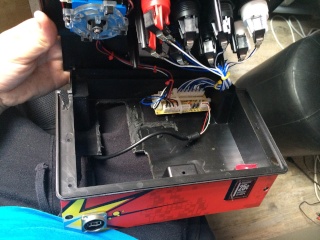

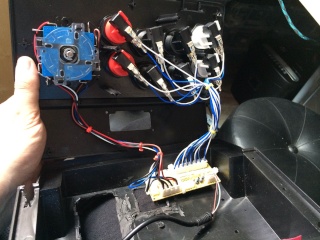

Branchement et fixation de l'encoder hyper simple, changement du joystick et des boutons pour plus tard

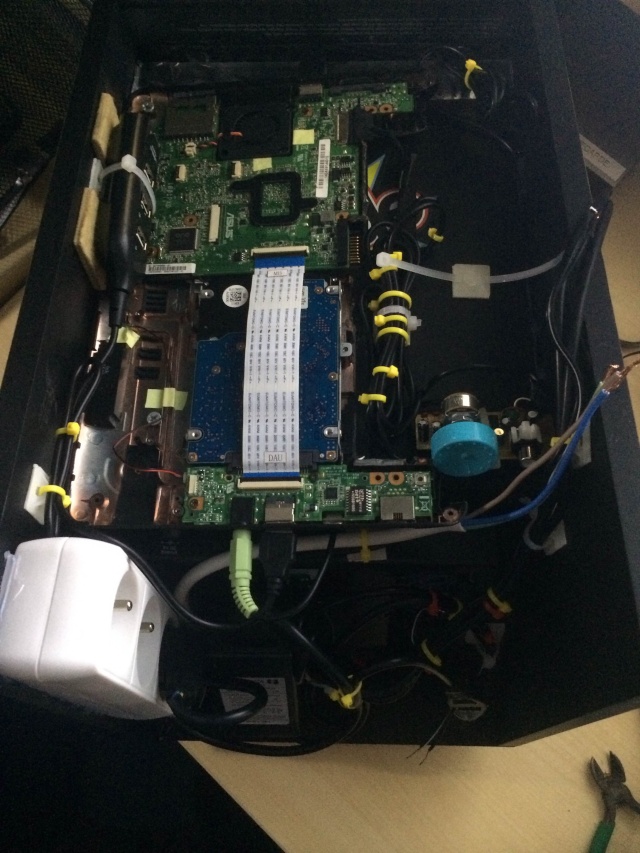

Un petit câble management pour éviter les soucis

[Ozone]

J'ai besoin de savoir d'urgence d'où vient ta prise usb, c'est ce que je cherche pour mettre à l'arrière de mon bartop. On a ça sur les machines au boulot, mais j'ai pas encore trouvé;

[nephistos]

C'est une embase USB de chez Neutrik c'est Allemand je crois et ip65 de tête.
C'est sous la référence NAUSB-W, c'est le moins cher étant sur amazon, t'as aussi chez eux les versions RJ45, HDMI.....

VERSION GRISE :
VERSION NOIRE :

[nephistos]

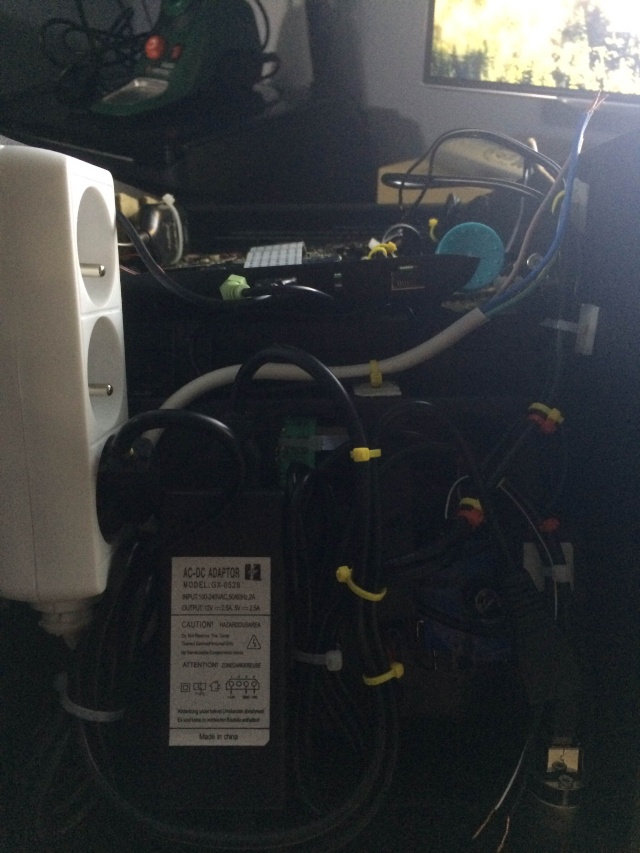

Micro mise à jour, un peu de câble management sur le 1001, j'y ai ajouté une alimentation 12v, vivement la livraison du reste


J'ai pas fini l'installation de mon écran 4k

[nephistos]

J'ai reçu aujourd'hui mes boutons power, j'ai un raccordement à faire mais j'ai besoin de conseils svp

Voici les méthodes de raccordement :


De mon coté j'ai mon bouton power du pc portable et du 12v + - d'une alim molex

[nephistos]

Je pense que c'est le même genre de bouton power que celui ci :


Source : http://www.aliexpress.com/store/product ... 36157.html

[BenjaminLSR]

Je pense que c'est le même genre de bouton power que celui ci :


Source : http://www.aliexpress.com/store/product ... 36157.html

[nephistos]

As tu du 12v? une led qui s'allume?
Parceque je souhaite avoir la led du bouton allumé.

[Ozone]

C'est une embase USB de chez Neutrik c'est Allemand je crois et ip65 de tête.
C'est sous la référence NAUSB-W, c'est le moins cher étant sur amazon, t'as aussi chez eux les versions RJ45, HDMI.....

VERSION GRISE :
VERSION NOIRE :
J'ai oublié de te remercier

Par contre c'est raccordé avec un cable usb, c'est ça? Je cherche quelque chose à raccorder sur la carte mère. Mais bon au pire je soude des fils pour raccorder sur la CM.

[nephistos]

C'est juste une rallonge tu peux le raccorder via une câble usb ou hdmi pour la version hdmi sur ta carte mère.

[nephistos]

MPS : erci pour les photos BenjaminLSR, je ferai des tests dès que j'ai du câble sous la main

[BenjaminLSR]

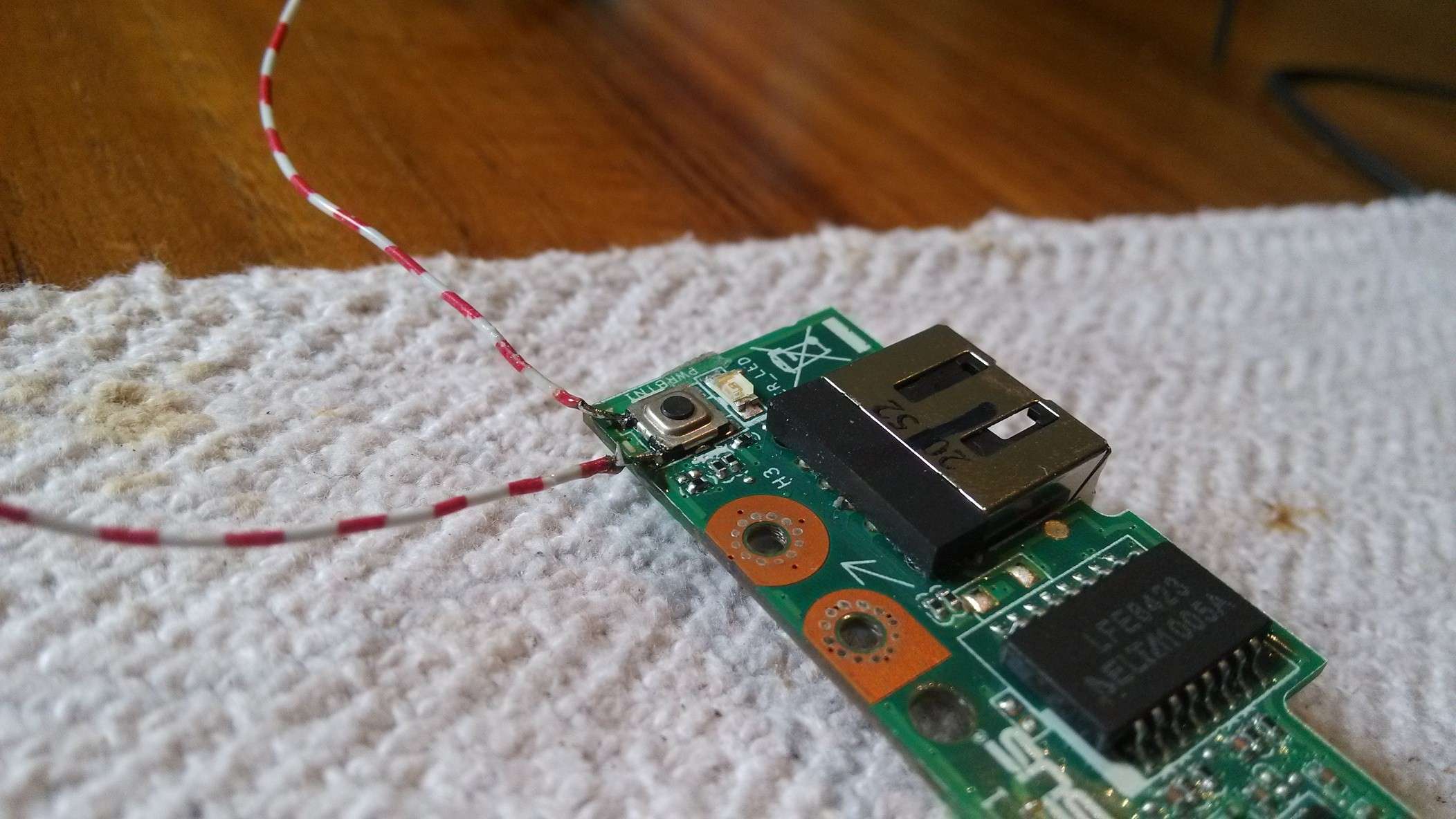

MPS : erci pour les photos BenjaminLSR, je ferai des tests dès que j'ai du câble sous la mainPour la soudure tu vas t'amuser... Il faut faire fondre le vernis sur les deux pattes de fixations et ensuite le but du jeu c'est de faire "tomber" une bille de soudure sur chacune d'elle.

Ensuite, mon conseil, couler le tout sous de la colle chaude en veillant à garder le bouton d'origine fonctionnel.

PS: J'ai reçu ma première iCade hier soir. Le premier prototype devrait arriver rapidement. Je suis en plein réflexion fixation plexiglass et finition avec des joins de fenêtre.

[nephistos]

J'ai la panne de mon fer qui est un peu grosse, je vais faire un tour chez LeroyMerlin tout à l'heure, j'ai essayé juste avec de la colle chaude mais rien ne passe ^^

Reçu aujourd'hui : 2 ventilot scythe slim, 2 embases USB.

[BenjaminLSR]

J'ai la panne de mon fer qui est un peu grosse, je vais faire un tour chez LeroyMerlin tout à l'heure, j'ai essayé juste avec de la colle chaude mais rien ne passe ^^

Reçu aujourd'hui : 2 ventilot scythe slim, 2 embases USB.
La mienne s'es dévissée en pleine soudure, est tombé sur la table en bois, puis à roulé sur le parquet.
Deux magnifiques traces noir :p

[hycday]

tu aurais du la ratrapper en plein vol

ok je sors...

[BenjaminLSR]

tu aurais du la ratrapper en plein vol

ok je sors...
Laisse mes mains meurtris tranquille :p

[nephistos]

J'ai pas eu le temps de récupérer mes deux encoder usb à la poste, ça sera pour lundi, j'ai reçu les led USB pour l'insert coin que j'ai fixé avec de la colle chaude.

[nephistos]

MISE A JOUR DU 08/08/2014
Réception matériel:
- Raccord ventilateurs:
- Embase IEC :
- Enceintes USB
- Multiprises
- verre
- Grilles de ventilation :
- Raccord RJ45 :
- Hub USB :  Reçu
- Bouton power :  Reçu
- USB encoder :  Reçu
- Rallonge USB :  Reçu
- AC molex :  Reçu
- Led insert coin :  Reçu
- Embase USB :  Reçu

Travaux:
- Peinture :
- Support enceintes : en cours
- Led Marquee :
- Fabrication de la planche du bas et arrière :
- Installation du pc avec écran :
- Installation ventilateur fin : à commander

Travaux à faire:
- Installation des enceintes et de l'ampli :  (Fini sur l'icade 900 et 1001)
- Branchement électrique :
- Marquee :
- Skin icade :

Installation:
- XP ultra lite :
- Hyperspin config :
- Image boot bios à modifier si possible :
- Image boot xp :

[fa4783]

Début du projet

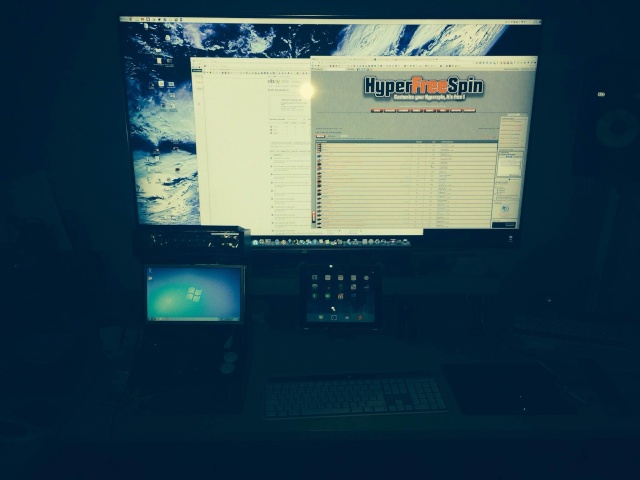

Test de la machine que j'ai eu gratuitement, windows 7 starter réponds plutôt bien avec un petit allègement, je ne sais toujours pas si je vais passé à un xp utra lite.


Test avec hyperspin :


Bonjour,

Ton projet est vraiment très intéressant. Tu devrais pouvoir élucider quelques questions que je me pose..
J'ai un projet similaire qui trotte dans mon esprit (préparation du futur cadeau de noel de mon frangin     )
Je vais récupérer un eeepc asus 1015bx et j'aimerai m'en servir de base pour la création d'une minicab.
As tu rencontré des difficulté à l'installation d'hyperspin sur windows seven starter?
Aurais tu quelques conseils concernant cet OS?
(As tu finalement opté pour une version XP et dans ce cas, aurais tu également des conseils? )

En te remerciant, et nice work!

[nephistos]

Bonjour Fa4783,

Windows starter n'est pas adpater pour un mod avec un netbook, la consommation de ressources est pour ma part trop importante pour l'utilité qu'on fait de windows, c'est à dire rien. J'ai passer mes machines sous xp sp3 ultra lite avec une optimisation, ça tourne vraiment bien avec hyperspin.

Pour xp, tu pourra changer le logo de démarrage avec bootxp, et mettre hyperspin en first boot pour l'avoir en lancement automatique ds le début, il existe également une techniques de personnalisation de l'image de ton bios mais ça comporte des risques.

Je te conseil de faire des tests sur ta machines avant de lancer ton projet histoire de gagner du temps et éviter de trop toucher la machine une fois démontée.

Pour les pièces à acheter, je te conseil de te faire une liste et de tout commander en même temps pour ne pas avoir de décalage dans le temps sur ton projet.

Pour le démontage :

Bon courage
