[WIP] Borne Home Made

Message par Renotor » 07 avr. 2021 - 05:27

Bonjour,

Voila comme dit dans ma presentation, je vous presente mon projet:

Donc Borne pour 2P, de plein pieds avec Pi4 & recalbox.

De mon cote, j ai deja un peu tout chiffré. J'ai fait la commande d'une partie de l'electronique et la je suis sur les plans de la borne en elle meme.
Donc deja savoir si vous trouver les tailles logiques ou pas? Je me suis inspiré de differents plans glané ici ou la...
La forme je vais la jouer assez basique peut etre insere quelques arrondis histoire de faire plus fini.

J attends votre retour...

Avatar de l’utilisateur
Renotor
noob
noob
Messages : 5
Inscription : 06 avr. 2021 - 14:49
A remercié : 1 fois
A été remercié : 1 fois

Re: [WIP] Borne Home Made

Message par Renotor » 07 avr. 2021 - 07:22

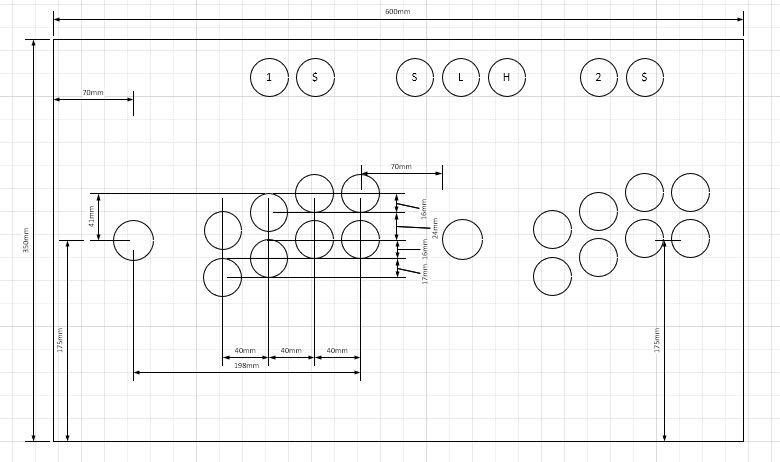

Le panel:
S= Save
L= Load
H= Hotkey
Prevoir un bouton de reglage rapide pour la resolution?

Le positionnement est il bon selon vous?
La suite

Avatar de l’utilisateur
gui_2009
Connaisseur
Connaisseur
Messages : 332
Inscription : 05 juil. 2017 - 09:53
Localisation : Tours
A remercié : 73 fois
A été remercié : 77 fois

Re: [WIP] Borne Home Made

Message par gui_2009 » 07 avr. 2021 - 10:03

Hello et bienvenue !

Pour ton panel, tu peux vérifier la cohérence de position des boutons avec ce site :
https://www.slagcoin.com/joystick.html
On y retrouve par exemple les cotes des panel SEGA, au top pour moi

Après, question toute bête, mais 8 boutons par joueur ? Il y a finalement assez peu de jeux qui demandent 8 boutons non ?Bon

Bon WIP !

Avatar de l’utilisateur
Renotor
noob
noob
Messages : 5
Inscription : 06 avr. 2021 - 14:49
A remercié : 1 fois
A été remercié : 1 fois

Re: [WIP] Borne Home Made

Message par Renotor » 07 avr. 2021 - 16:19

Plop,

oui je me suis servi de ce site pour le layer ;) merci quand meme pour le lien!

Oui 8 boutons car je veux pas etre pris de court sur certains jeux meme si je sais qu'il y en a peu qui utilise les 8....

++

Avatar de l’utilisateur
arnodaro
Habitué
Habitué
Messages : 69
Inscription : 12 avr. 2018 - 21:42
A remercié : 1 fois
A été remercié : 17 fois

Re: [WIP] Borne Home Made

Message par arnodaro » 07 avr. 2021 - 18:58

Salut, certains te renseigneront mieux que moi et je peux me tromper mais il me semble que sur recalbox c'est un combo de boutons pour sauvegarder et charger une partie:
H+Y et H+X
tes boutons S et L sont donc de trop.
Par contre les shaders sont affichables avec L2 ou R2 je ne sais plus lequel, donc tu peux prévoir un bouton.
Pour le panel 2x8 je pense également que ça ne te servira pas beaucoup.

Bon bricolage !

Avatar de l’utilisateur
Irus1980
Connaisseur
Connaisseur
Messages : 281
Inscription : 06 déc. 2019 - 11:36
A remercié : 4 fois
A été remercié : 19 fois

Re: [WIP] Borne Home Made

Message par Irus1980 » 07 avr. 2021 - 19:38

Salut,
Franchement 8 boutons joueurs c'est minimum 2 de trop pour moi !
les jeux qui vont demander du 8 boutons tu vas avoir les PS, PSP surement, je te conseil plutôt d'acheter une manette USB pour les jeux à plus de 6 boutons
Moi je suis partie sur 6 pour l'esthétique mais au final tu en utilise bien moins !
Moi je dis 2x START 2xSELECT 1xHOTKEY et 2x6 BOUTONS JOUEURS et 2 JOY et hop
A toi de voir, si tu a déjà les boutons fait toi des gabarits en carton pour voir les placements et ce que cela donne
@+

Avatar de l’utilisateur
camarade35
Maître
Maître
Messages : 4154
Inscription : 05 sept. 2013 - 01:00
Localisation : Chevaigné
A remercié : 571 fois
A été remercié : 707 fois
Contact :

Re: [WIP] Borne Home Made

Message par camarade35 » 07 avr. 2021 - 20:01

Salut, alors comme les collègues.
Vu que tu seras sur RecalBox, 6 boutons par joueurs, 1 Start par player, 1 seul insert coin qui servira aussi de HotKey cela devrait suffire.
Sinon, attention PI4, je ne sais pas si ça changé mais beaucoup parle de surchauffe, un PI3B+ fait largement le taf

Tu peux voir ma N'Styl (https://docs.google.com/document/d/104o ... ckDiw/edit)qui est en 4 boutons + 3 sur un RPI (mais sur CRT ^^) mais si par la suite tu veux mettre un PC, oui dans ce cas, 6x2 + 4 + 1
préservation du patrimoine vidéoludique et de notre planète

Avatar de l’utilisateur
quaiquaike
Apprenti
Apprenti
Messages : 27
Inscription : 17 janv. 2017 - 22:25
Localisation : Angers
A remercié : 7 fois
A été remercié : 7 fois

Re: [WIP] Borne Home Made

Message par quaiquaike » 07 avr. 2021 - 23:20

Bon courage a toi, c'est une super aventure que de faire sa borne, effectivement ici trouvera toute l'aide dont tu as besoin.Je confirme 6 boutons par joueur + 1 select + 1 start +1 hotkey c'est nickel, car sur une borne tu joue aux jeux arcade, cela reste dans l'esprit, quand tu as connu les jeux sur console, c'est bizarre d'y jouer sur borne.Pour le pi4 les problèmes de surchauffe on été corrigés, mais le mieux reste d'y ajouter un dissipateur avec un petit ventilo, de toute façon dans la borne ça ne s'entend pas.

Avatar de l’utilisateur
Renotor
noob
noob
Messages : 5
Inscription : 06 avr. 2021 - 14:49
A remercié : 1 fois
A été remercié : 1 fois

Re: [WIP] Borne Home Made

Message par Renotor » 10 avr. 2021 - 11:39

Plop,

Desole reponse un peu tardive, mais fallait que je bosse aussi un peu :)

donc pour resumé sur le panel:
Player 1:
Joystick
6 boutons
1 start
1 select
Player 2:
idem
commun aux deux:
1 coin
1 hotkey

Concernant les consoles que je pense emuler sont les suivantes:
MAME
Master system / Megadrive
NES / Super Nes
Neo Geo?

apres a voir je me suis pas encore trop penché la dessus...


Sinon oui j ai prevu une boite avec ventilo pour le PI4.

++

Avatar de l’utilisateur
arnodaro
Habitué
Habitué
Messages : 69
Inscription : 12 avr. 2018 - 21:42
A remercié : 1 fois
A été remercié : 17 fois

Re: [WIP] Borne Home Made

Message par arnodaro » 10 avr. 2021 - 14:18

salut, neogeo est à mettre c'est de l'arcade pur et dur ! quelques jeux consoles passent très bien en mode panel arcade:
-les shmups
-les beat em up
-les vs fighting
-certains puzzle games (lumines, tetris par exemple)
Si tu restes sur de l'arcade, fais toi un petit tri des jeux consoles à rajouter
Sinon tu rajoutes un port usb et tu branches ta manette si nécessaire

Si tu mets 2 select pas besoin de rajouter un coin juste hotkey

Avatar de l’utilisateur
Cheeze
noob
noob
Messages : 6
Inscription : 07 févr. 2016 - 03:23
Localisation : Lorraine
A remercié : 2 fois
A été remercié : 1 fois

Re: [WIP] Borne Home Made

Message par Cheeze » 11 avr. 2021 - 11:37

Hello'

Hormis Mame que je n'ai pas encore essayé, aucun souci pour émulé le reste avec une petite framboise. Selon moi le Stick est parfait pour les consoles qui se joue à la croix directionnel peu importe le style de jeu. Si jamais tu as besoin d'un coup de main n'hésite pas à MP.

Niveau panel, ça tient avec 8 boutons J1 et 7 J2. La touche select aura plusieurs rôles.

- Hotkey si tu appui simultanément dessus avec une autre touche
- Select sur les jeux consoles
- Crédit sur les jeux arcade

Je viens de finir la modélisation d'un rack pour pi4 avec deux ventilo de 30mm si jamais tu possède une imprimante 3D.
