Besoin de votre aide pour la réalisation de l'overlay de mon panel dont voici les dimensions: 252mm sur 700mm

Ci-dessous les emplacements des boutons sur mon panel en plusieurs format:

Format AI

Format EPS

Format PDF

N'hesitez pas à balancer tout et n'importe quoi car je suis en manque d'inspiration   pour réaliser cet overlay ...

Merci à la communauté

[DarkEagle37]

Bon alors, ça avance

[davidlinch]

Eh oui Dark, ça avance ... d'ailleurs la borne est passé du garage à mon salon

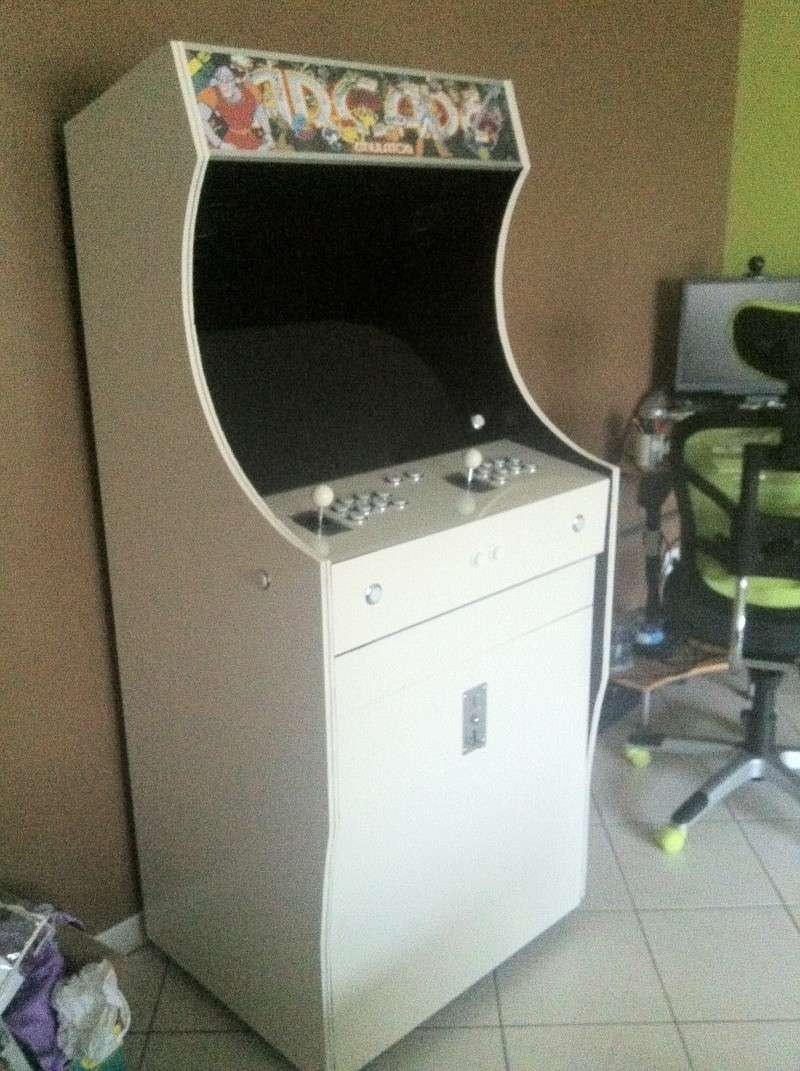

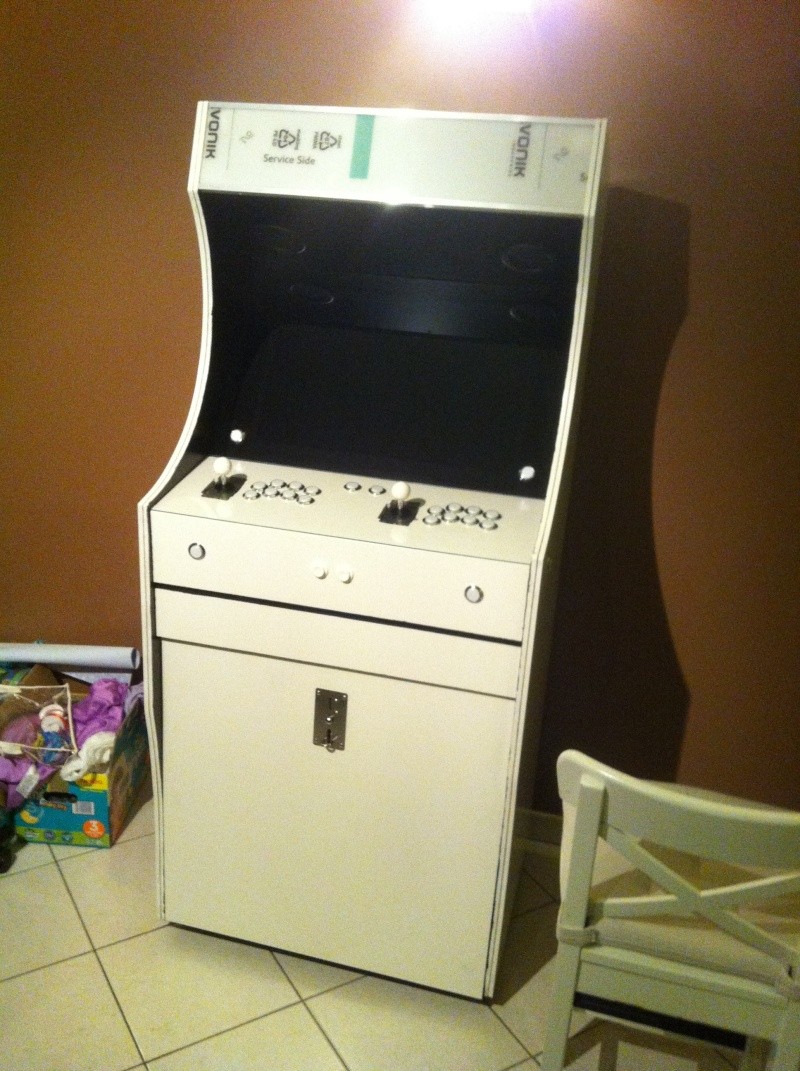

Voici les dernieres photos :

Avec la vitre fumée et plexi blanc (qui laisse passer environ 40% de lumiere)



En attendant d'avoir un marquee imprimé sur du bon papier, j'ai fait une impression sur papier classique (80gr) et placé entre les 2 plexi qui compose mon marquee (un plexi blanc et un plexi translucide)

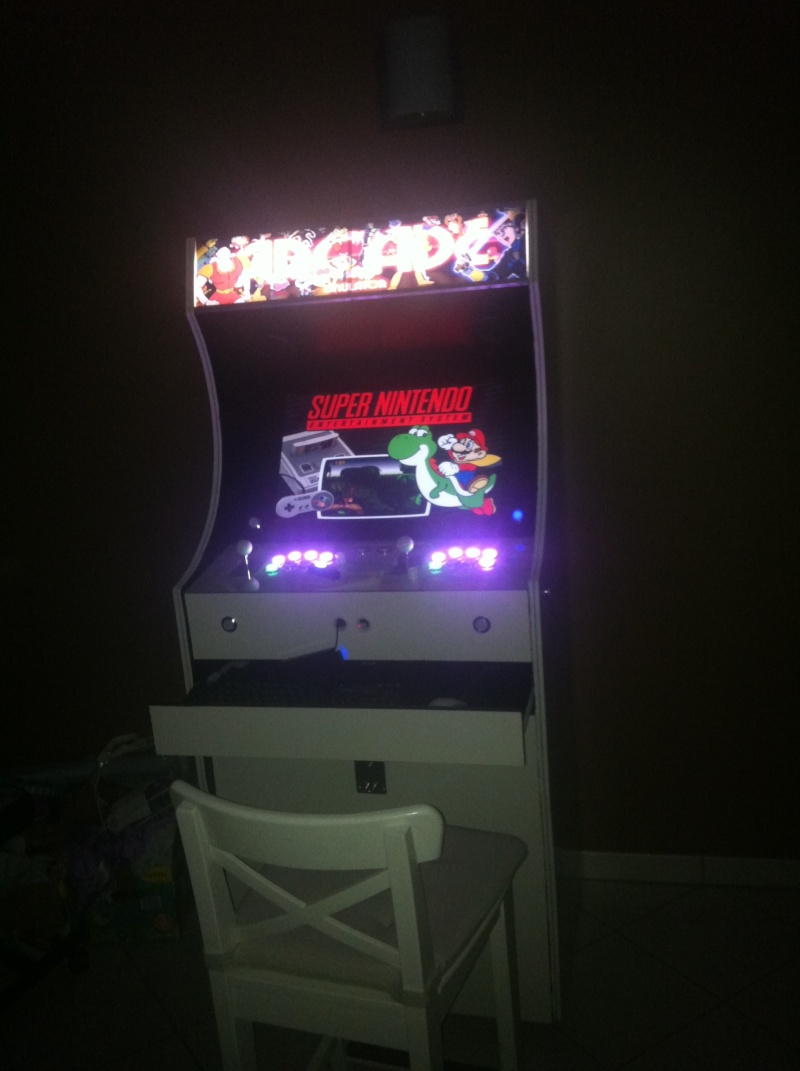

Et voilà une fois que tout s'allume ... mon beau sapin hmmm hmmm  ... :cheers:



Il me reste la partie finition au niveau décoration (stickers, overlay, bezel et marquee) et la config ledblinky à faire mais bon, à part ça la borne est tout à fait fonctionnelle ! Yatta

[Firch]

simpa la borne
petite question faut mettre une piece de combien d'euro dans le monnayeur?

[davidlinch]

"fifty cent" pour une partie

[DarkEagle37]

Super sympa, c'est vrai qu'il manque juste des stickers et ça risque d'être énorme

[davidlinch]

il manque aussi le t-molding (chromé) qui devrait arriver courant de la semaine :bounce:

[Firch]

"fifty cent" pour une partie en euro ou en dollars? :lol!:

[davidlinch]

en neuro bien sur

[kiwandou]

En plus 2 boutons qui s'allument pas, le truc qui fait rager.
En tout cal belle borne avec une jolie finition.

[davidlinch]

Merci, mais les boutons qui s'allument pas, c'est voulu :)c'est qu'ils ne servent pas dans l'interface hyperspin :cyclops:

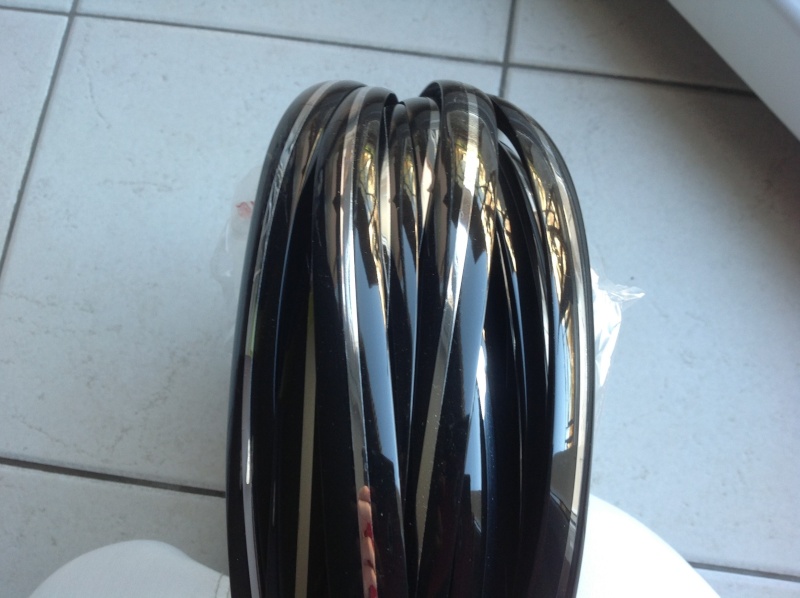

Bon sinon j'ai reçu mon t-molding ce matin :cheers:



Hop ce soir en rentrant du taff un petit tour chez casto pour trouver un maillet et pis c'est parti pour l'installation ...

[kiwandou]

ok, je ne l'avais pas compris comme ça

Cool, on va avoir des nouvelles photos avec tout ça !

[davidlinch]

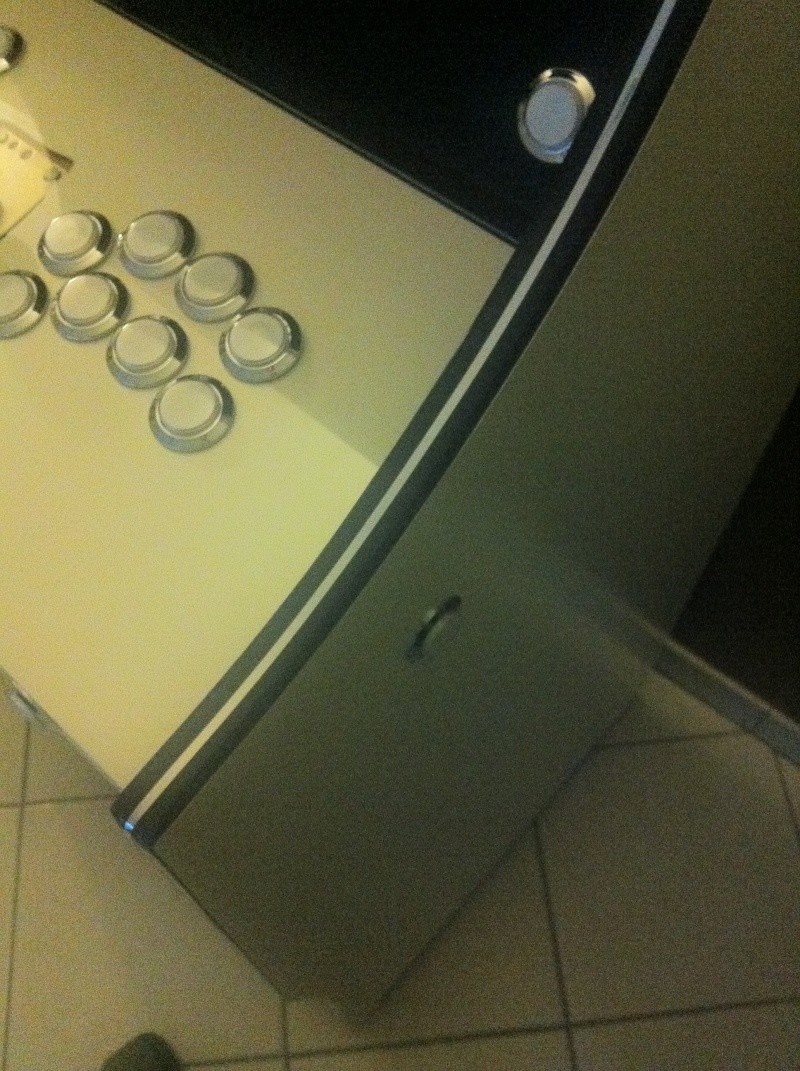

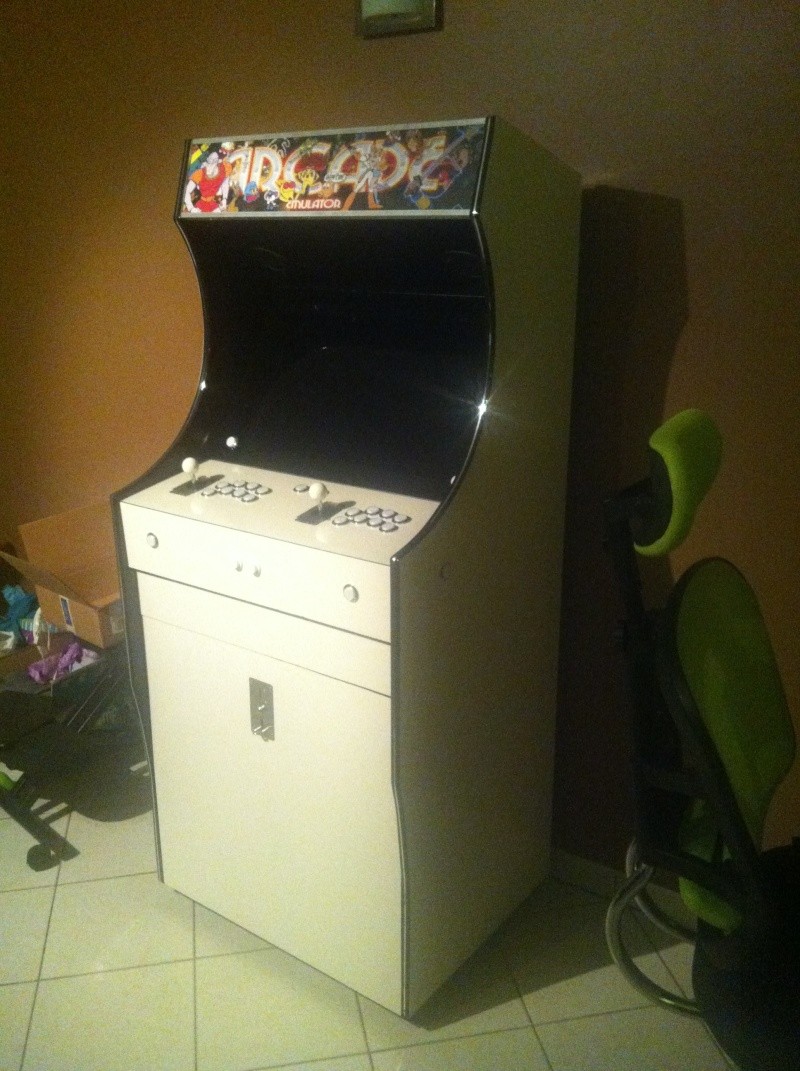

Et voilà le T-Molding est posé : ... TADAM ...



Comme j'en avais commandé plus qu'il n'en faut ... j'ai fait le tour de la borne avec ... (il est vrai que sur la photo qui va suivre on ne voit pas bien mais j'en ai mis partout ... sisi)



Bon il me reste à faire le bezel, l'underlay pour le panel, les stickers pour les sides et le marquee ...

[DarkEagle37]

Ça en jette vraiment bien
Tu comptes mettre des stickers

[davidlinch]

Merci Dark, oui je compte mettre des stickers sur les côtés (pas sur la totalité) mais bon je cherche/réfléchi sur la/le/les forme/type/couleurs ... etc

[DarkEagle37]

Je suis sur le même genre de réflexions pour ma borne ^^
Je penses partir vers du space invader fait avec de l'adhésif de couleurs uniforme... (style venilla).

[Guiguicar]

Très sympa ta borne mais à quoi servent les deux boutons sur les côtés de l'écran ?

[davidlinch]

à quoi servent les deux boutons sur les côtés de l'écran ?- Celui de gauche est le bouton Menu/Exit dans hyperspin (Touche Esc)
- Celui de droite est le bouton Pause pour les Emu (Touche P)

[kikikirissx]

Quelques news de la borne:

Chose promise ... chose due ... TADAM voici le MAGNIFIQUE schéma avec toutes les explications sur comment brancher un interrupteur IEC :Yatta
Bon merci pour les schémas, cela va me servir je vien de recevoir la meme prise que toi mais j'ai eu de la chance j'ai eu le droit au fusible moi

[davidlinch]

Bon merci pour les schémas, cela va me servir je vien de recevoir la meme prise que toi mais j'ai eu de la chance j'ai eu le droit au fusible moi Ravi que cela puisse t'aider
