[WIP]kyotaro deluxe

Message par Raphc43 » 06 juin 2020 - 19:38

Hi everybody

voici la dernière une kyotaro deluxe de tecmo. La version deluxe a un combo rotatif avec tube 26" mitsubishi et chassis nanao ms8-26ak.

Récupéré en etat dans son jus et nettoyé. Elle mérite malgres tout un relifting.

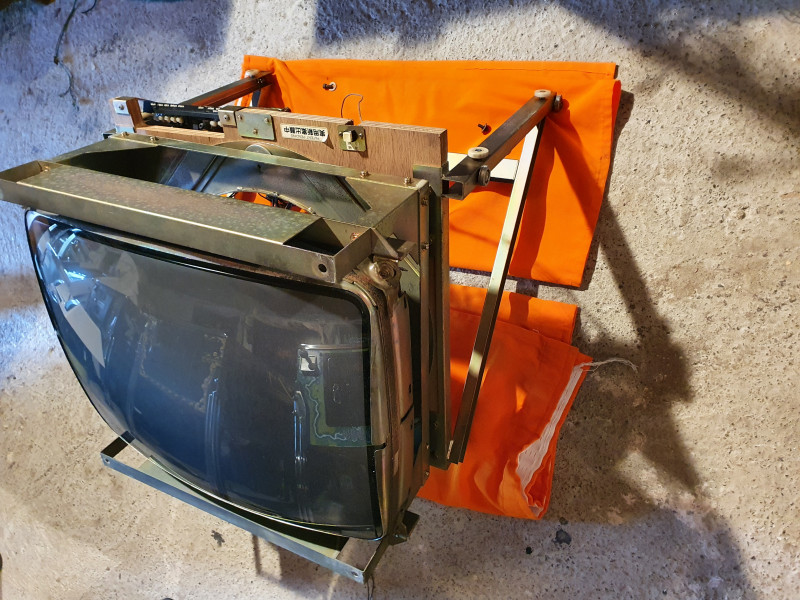

Quelques photo du demontage. La rotation en tate s effectue en tournant l ecran dans le sens horraire et ne sera donc pas compatible avec le rpi2jamma ou la crossbox par exemple sans devoir inverser l image au niveau du châssis. Mais il y a une autre solution, tourner l ecran de 90 pour que la rotation se fasse dans le bon sens :D
Le déverrouillage du système de rotation se fait en poussant une manette au niveau de la porte avant qui deverouille le système. Le verin normalement remonte l ensemble du combo qui est sur roulettes pour faire la rotation. Malheureusement il est naze et il faut donc sortir les biceps 💪

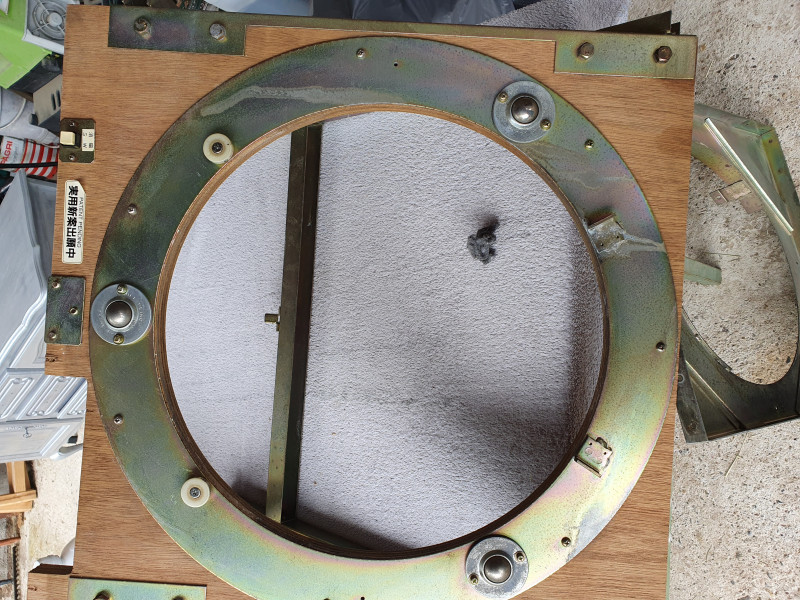

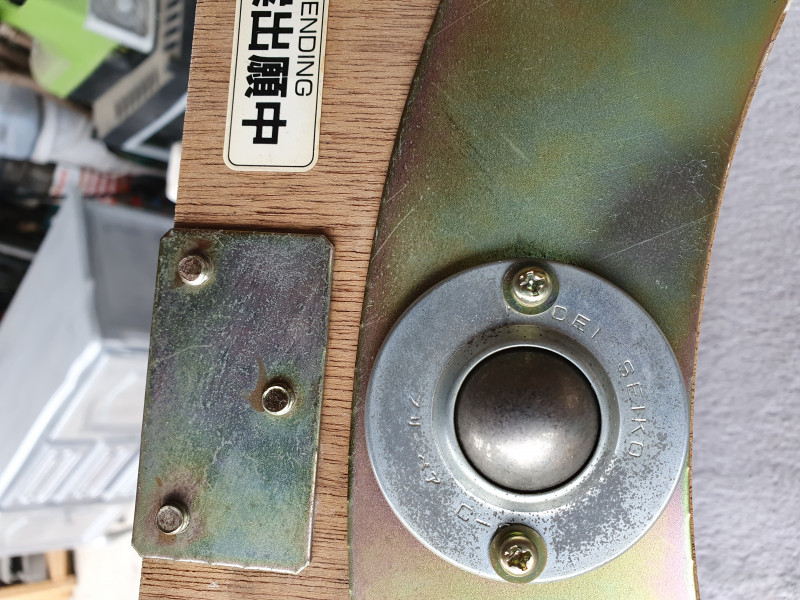

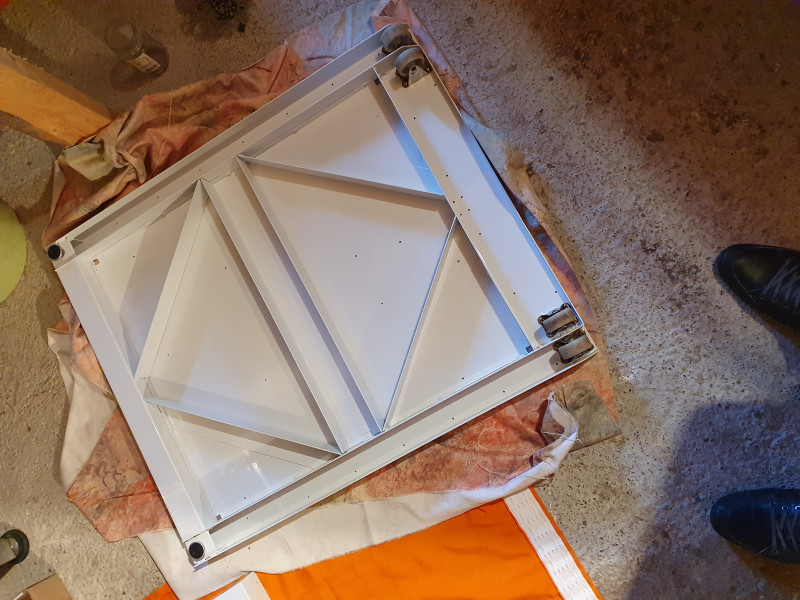

Demontage du système de rotation et nettoyage des roulements et roulettes au nettoyant frein . Tout roule ;) .

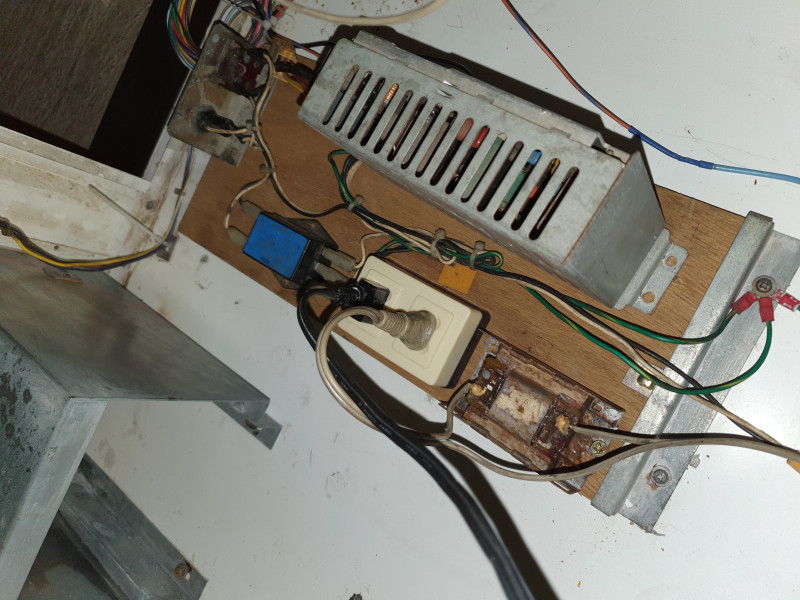

L alim est complètement nettoyé et le système de rotation aussi.
Pour le nouveau verin il faut le poids qui est de 49,2kg , la course 25cm et la longueur entre les axes de fixation de 62,5cm

La caisse va partir en peinture complète. Il faut que je scan d abord les decals d origine. Si quelqu un peut me refaire sa sur photoshop se serait le top.

Fin pour le moment.

Avatar de l’utilisateur
Raphc43
noob
noob
Messages : 6
Inscription : 29 mai 2020 - 20:44

Re: [WIP]kyotaro deluxe

Message par Raphc43 » 04 juil. 2020 - 14:47

Retour des éléments qui étaient en peinture sa le fait
Remontage de la borne

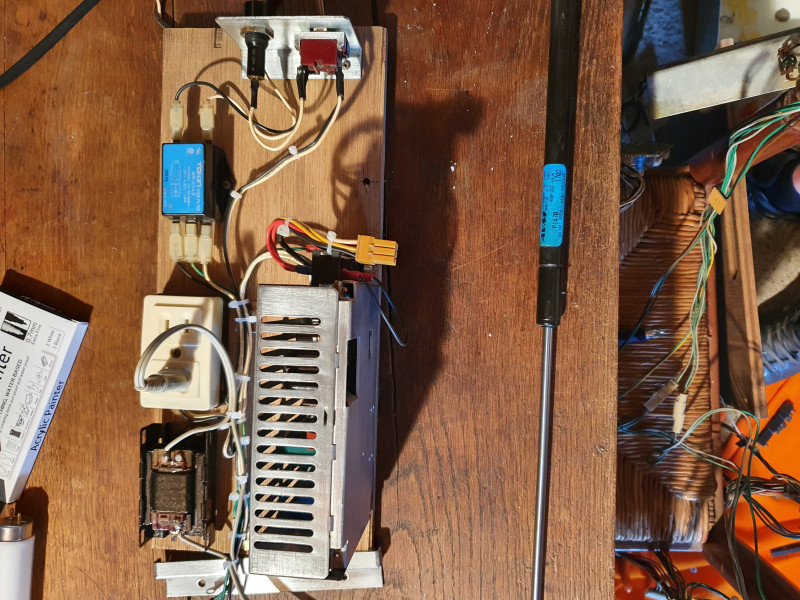

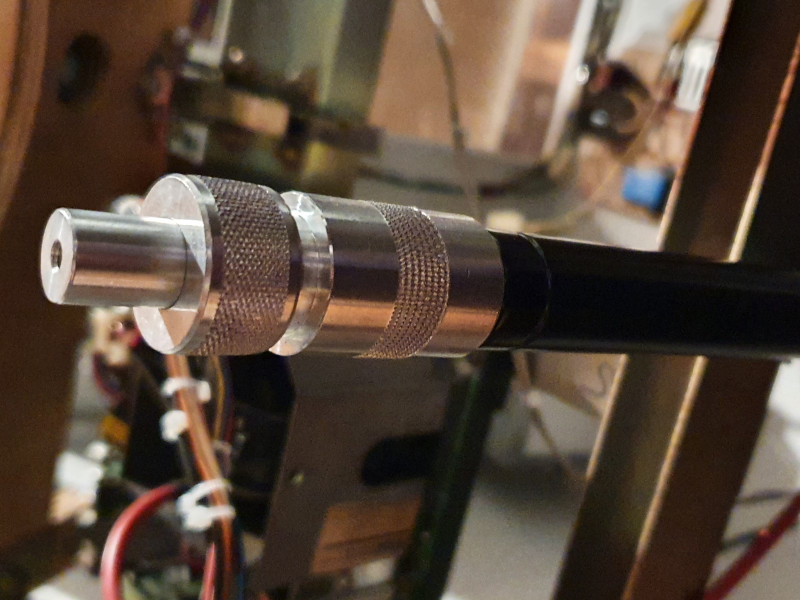

Le nouveau verin pile poil même dimension avec pression réglable ( coute cher cette merde )
Je l ai pris avec 600dan je pense que se sera trop il faudra affiner une fois tout le matos en place. L ideal serait qu au déverrouillage du system le combo sorte tout seul sans effort et de pouvoir le re enclencher sans trop forcer.

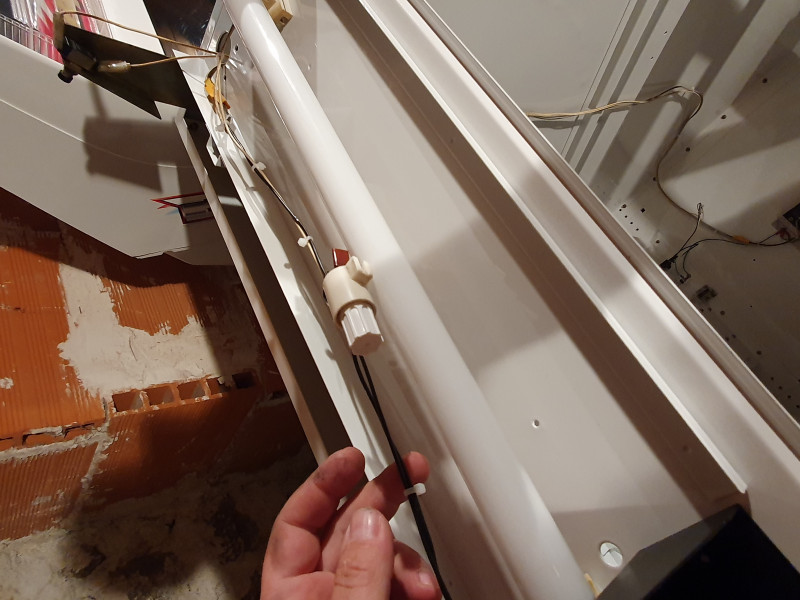

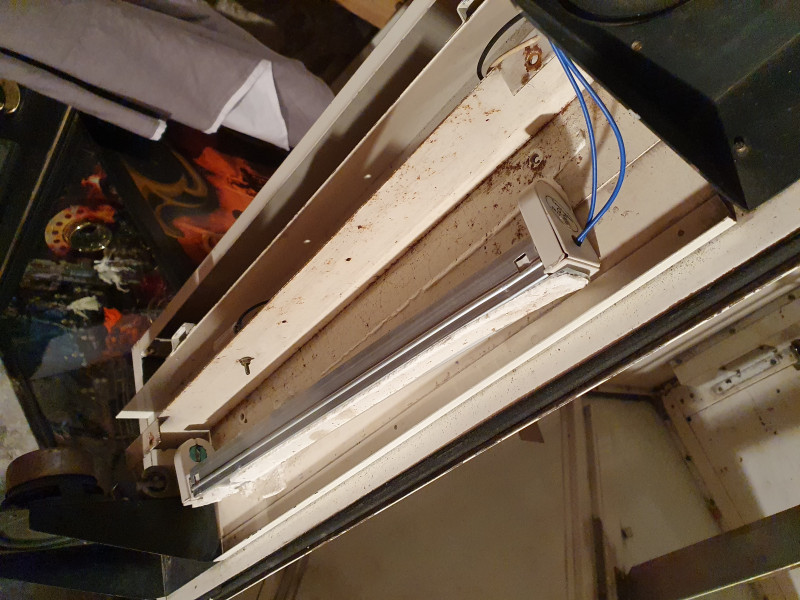

Remise au propre du support de neon d origine. J avais pas fait attention au starter mais il se vise en fait. Du coup sa vaut 10X le prix d un normal.
Suite a venir :P

Avatar de l’utilisateur
wildpumpk1n
Gourou
Gourou
Messages : 879
Inscription : 04 févr. 2018 - 19:01
Localisation : Région Parisienne
A remercié : 192 fois
A été remercié : 128 fois

Re: [WIP]kyotaro deluxe

Message par wildpumpk1n » 05 juil. 2020 - 13:15

Ahh chouette cette borne.
Tu l'as touchée à combien?

En tout cas, elle va être bien chouette une fois tout remontée 😎
Merci pour le wip.
Image-Image-Image
#Cid2nice"Mais y'a la planche Naomi en sakura véritable et vénérable du Japon"

Avatar de l’utilisateur
Raphc43
noob
noob
Messages : 6
Inscription : 29 mai 2020 - 20:44

Re: [WIP]kyotaro deluxe

Message par Raphc43 » 06 juil. 2020 - 13:29

Merci ;), je l ai eu pour 1650e avec chassis capkité par nicolash.

C est presque terminé encore quelques réglages au niveau du contrôle panel car sa coince un peu entre les tôles et la fibre je ne peux pas le verrouiller. Il faut que je regle la profondeur du blocage de l ecran car en tate il ne se verouille pas.

J ai remis l ecran et fait le reglage du verin ce matin ( 4 petit coup de pression sur l outil de degonflage et c est niquel. J ai d abord remis le chassis métallique et apres j ai mis en place le tube sans le fixer pour faire mes essais de pression.
Une vidéo du systeme en fonctionnement


Reglage du 5v
Reglage luminosité, des bias, des gains et le reste.
Et une dernière sur l etat actuel de la borne, il manque les 2 HPs qui ne devraient plus tarder et un connecteur amp pour les contrôles du P2 , et un kick harness cps1 pour le rpi. La reproduction des decals a été confié à atomic city.
Je ne peux pas régler les problèmes de convergence car pas de place pour accéder au yoke. J aurai du le faire avant de tout remonter. Mais bon c est minime je trouverai un moyen plus tard.

Avatar de l’utilisateur
Raphc43
noob
noob
Messages : 6
Inscription : 29 mai 2020 - 20:44

Re: [WIP]kyotaro deluxe

Message par Raphc43 » 06 juil. 2020 - 17:22

Chantier fini :mrgreen:

Il restera que les decals et un header

Avatar de l’utilisateur
gui_2009
Connaisseur
Connaisseur
Messages : 263
Inscription : 05 juil. 2017 - 09:53
Localisation : Tours
A remercié : 62 fois
A été remercié : 59 fois

Re: [WIP]kyotaro deluxe

Message par gui_2009 » 07 juil. 2020 - 08:59

Salut @Raphc43 !
Je ne connaissais pas l'existence de cette borne, alors merci pour ce petit wip bien sympa !

Avatar de l’utilisateur
wildpumpk1n
Gourou
Gourou
Messages : 879
Inscription : 04 févr. 2018 - 19:01
Localisation : Région Parisienne
A remercié : 192 fois
A été remercié : 128 fois

Re: [WIP]kyotaro deluxe

Message par wildpumpk1n » 07 juil. 2020 - 13:07

ah yes, merci pour la finalisation du projet.
Question con, ca tire pas sur le bleu là, la colorimétrie du tube?

Elle est vraiment chouette cette borne :)
Image-Image-Image
#Cid2nice"Mais y'a la planche Naomi en sakura véritable et vénérable du Japon"

Avatar de l’utilisateur
Raphc43
noob
noob
Messages : 6
Inscription : 29 mai 2020 - 20:44

Re: [WIP]kyotaro deluxe

Message par Raphc43 » 07 juil. 2020 - 18:59

@gui_2009 salut j ai cru comprendre quand je l ai acheté qu elle n était pas très répandu, moi j ai tout de suite craqué dessus. C est donc avec plaisir que je partage ce wip ;)

@wildpumpk1n salut, merci ;)
effectivement mon reglage d hier n était pas bon , surement la fatigue :lol:

Du coup j ai refait un essaie , c est pas évident sur ms8 en fait.
J ai reçu les enceintes , en 8ohm blindé ref visaton SL 87 ND qui s adapte parfaitement, mais j ai des problèmes de son. Je ferai une vidéo car trop dur a expliquer.
Edit : trouvé j etais en stéréo sur le rpi2jamma :arrow:
