Re: [WIP] Borne Extra Slim NES

Message par Fat Cat Factory » 21 mai 2021 - 15:22

Hello,

Eh oui Playmo, chez nous l'alcool n'est pas un problème mais une solution (avec modération tout de même).

Le climat ne s'améliore pas et ça touche un peu ma motivation/cadence de travail. On reste toujours sur de la modélisation/impression et j'en profite pour aussi faire un peu d’électronique.
J'ai dû refaire trois fois la partie ''trieuse'', la petite inclinaison censé renvoyé les capsules vers sa sortie n'était pas assez haute et provoqué quelques fois un blocage mais c'est bueno ! Et cerise sur le gâteau, aucun souci pour ouvrir/fermer la porte !


Maintenant le monde réel, ça sort petit à petit de l'imprimante. Un peu dégoutté de devoir poncer/peindre la pièce car le rendu du filament Eryone noir est vraiment sympa.


IL ME FAUT UNE PLUS GROSSE IMPRIMANTE !!! DU GENRE A IMPRIMER UN BARTOP EN UNE FOIS !! (si jamais quelqu'un à 50.000 balles en trop... :mrgreen: )

Une fois poncé, encoller, je fais un essai de mastique de chez Action (la Mecque du maker creuvard). Puis ponçage de nouveau et enfin peinture !


Et le logo qui progresse doucement lui aussi. J'ai abandonné la peinture au pinceau car avec la taille du truc c'était vraiment casse bonbon, gros ponçage des familles, ensuite on dégraisse et boum boum, on bombe !


Je m’arrête sur les recherches d'une imprimante d'occasion, la lourdeur des vendeurs aura eu raison de ma patience en plus de m'avoir fait perdre pas mal de temps.
Les pièces que j'ai déjà acheter pour le projet de rénovation iront sur Ginette une fois arrivé de Chine pour lui offrir une deuxième jeunesse, nouvelle carte mère/écran/driver, elle va être toute pimpante la mémère ! J'espère qu'elle va supporter le passage de 8 à 32 bites sans avoir besoin d'un anus artificiel.

Maintenant parlons de mon innovation mondial ! J'ai eu une petite frayeur suite à un ch'tit souci tèche-eu-nique mais tout est rentrer dans l'ordre . Je fini le schéma de câblage, le boîtier pour l'ardui qui aura une grande importance là-dedans et je vais pouvoir passer à l'impression et ENFIN tester tout ça en condition réel.

Remake de l'histoire sans fin avec la météo qu'on se mange et ça me tape un peu sur le système (râler à cause de la météo, premier signe de vieillesse ?). La partie impression sera bientôt fini, j'ai déjà repérer quelques référence de peinture grise qui pourrait être sympa dans les magasin de brico. Patience,patience...

Le souillage de slip à été un peu retarder suite au condition météorologique et ma variation de motivation mais il aura bien lieu alors on oublie pas de garder un slip de rechange sous le coude et un pack au frais!!

Avatar de l’utilisateur
Fat Cat Factory
Amateur
Amateur
Messages : 45
Inscription : 07 févr. 2016 - 03:23
Localisation : Lorraine
A remercié : 17 fois
A été remercié : 9 fois

Re: [WIP] Borne Extra Slim NES

Message par Fat Cat Factory » 27 mai 2021 - 14:06

Pouet,pouet !

Summer is coming ! Le temps commence à se calmer et j'en profite pour bricoler. Mais ça, ce sera pour la prochaine maj !




On va jouer au ''Caykouasa''. Vous devez deviner la connerie que j'ai inventé, des indices seront publié pour vous aider dans votre quête !
Vous avez droit à une tentative par membre. A chaque nouvelle indice, le compteur se remets à 0. Le vainqueur gagnera son poids en chute de plastique/impression raté :mrgreen: :mrgreen:

Première indice :
Good luck

Avatar de l’utilisateur
Playmobil
Guide
Guide
Messages : 1717
Inscription : 11 janv. 2013 - 00:00
Localisation : Trou perdu sur la frontière Belge !
A remercié : 47 fois
A été remercié : 140 fois

Re: [WIP] Borne Extra Slim NES

Message par Playmobil » 27 mai 2021 - 14:15

Des petites cartes à collectionner ? J'ai gagné ? :P

Avatar de l’utilisateur
Fat Cat Factory
Amateur
Amateur
Messages : 45
Inscription : 07 févr. 2016 - 03:23
Localisation : Lorraine
A remercié : 17 fois
A été remercié : 9 fois

Re: [WIP] Borne Extra Slim NES

Message par Fat Cat Factory » 28 mai 2021 - 15:54

Bon, vous la connaissez l'histoire de la quiche qui oublie une pièce en PLA en plein cagnard? Je suis bon pour refaire intégralement la porte... Le bordel à carrément cuit et rétrécie de plusieurs cm... :evil: :evil: 2 jours d'impression, plusieurs heures d'encollage/ponçage et 200gr de plastique directement dans mon fondement.

Indice N°2

Avatar de l’utilisateur
Playmobil
Guide
Guide
Messages : 1717
Inscription : 11 janv. 2013 - 00:00
Localisation : Trou perdu sur la frontière Belge !
A remercié : 47 fois
A été remercié : 140 fois

Re: [WIP] Borne Extra Slim NES

Message par Playmobil » 29 mai 2021 - 01:14

Un boomerang ? J'ai gagné ?

Avatar de l’utilisateur
arnodaro
Initié
Initié
Messages : 105
Inscription : 12 avr. 2018 - 21:42
A remercié : 7 fois
A été remercié : 28 fois

Re: [WIP] Borne Extra Slim NES

Message par arnodaro » 29 mai 2021 - 06:10

un kit oreillette bluetooth de super héro?
une aile du casque du super héro français Axterisxme....axterism....rixm......

Avatar de l’utilisateur
moustic
Modérateur
Modérateur
Messages : 6746
Inscription : 23 juil. 2014 - 01:00
Localisation : Saint Jean Rohrbach
A remercié : 292 fois
A été remercié : 611 fois

Re: [WIP] Borne Extra Slim NES

Message par moustic » 29 mai 2021 - 19:25

Un cahier Panini de super Héros ? Et un bras pour une platine vinyle ?

Avatar de l’utilisateur
Fat Cat Factory
Amateur
Amateur
Messages : 45
Inscription : 07 févr. 2016 - 03:23
Localisation : Lorraine
A remercié : 17 fois
A été remercié : 9 fois

Re: [WIP] Borne Extra Slim NES

Message par Fat Cat Factory » 31 mai 2021 - 09:26

Well Done! Il s'agit d'un casque comme celui de Vegeta pour jauger la puissance de mes ennemis!


Voilà la pièce de l'indice n°2 fini, avec l'indice n°3 en prime.


Sur ce, je vais profiter de cette belle journée pour aller dresser mon âne. :mrgreen:


Avatar de l’utilisateur
Fat Cat Factory
Amateur
Amateur
Messages : 45
Inscription : 07 févr. 2016 - 03:23
Localisation : Lorraine
A remercié : 17 fois
A été remercié : 9 fois

Re: [WIP] Borne Extra Slim NES

Message par Fat Cat Factory » 02 juin 2021 - 15:33

Vindiou que ça bosse dur par ici ! La structure est presque terminer il ne me reste plus que le Panel à percer, manque de pot impossible de remettre la main sur la mèche de 27 ! Suis bon pour en racheter une. J'en ai profiter pour intégrer le HUB sous l'écran et début du rebouchage !
Ça va être long... très long... Objectif avoir un état de surface aux petits oignons avant la mise en peinture!
Si il y a bien une chose que j'ai apprise de mon premier bartop, c'est que la peinture ne gomme pas la défaut bien au contraire ! Je suis une quiche en peinture, autant mettre toutes les chances de mon coté.

Le placard à manette/bordel avance bien, encore les deux coupes pour les trappes avec la gouttière pour les LED à faire et on sera bon.
J'ai encore foiré une découpe (pour ne pas changer), je vais m'arranger pour dissimulé ça à l'aide de mastic et obtenir une finition aux poils de cul.

Point positif : la borne commence à être sacrément lourde, je n'aurais peut-être pas besoin de la plomber.
Point négatif: Je commence à avoir du mal à la déplacer seul, je réfléchi à l'idée de la doté de roulette.

Dans tout les cas il va falloir que je fasse gaffe et que j'arrête enfin de cogner cette pauvre borne contre les murs à chaque sortie en plein air. :oops:
Le prototype de ma connerie avance à grand pas, plus que trois impressions d'une douzaines d'heures chacune et je vais pouvoir faire un essai en condition réel !

EDIT du 03/06 : J'ai réussi à faire un essai de mon invention avec la première parti imprimer. Tout fonctionne parfaitement !

Avatar de l’utilisateur
Fat Cat Factory
Amateur
Amateur
Messages : 45
Inscription : 07 févr. 2016 - 03:23
Localisation : Lorraine
A remercié : 17 fois
A été remercié : 9 fois

Re: [WIP] Borne Extra Slim NES

Message par Fat Cat Factory » 06 juin 2021 - 19:10

Como esta ?

Petite maj, la structure continu d'avancer. Le ponçage avance bien encore un peu de boulot pour avoir des jonctions et un état de surface nickels. Je vais pouvoir mettre la dernière couche de reboucher (j'ai eu la main un peu lourde en taraudant les troues), pratiquer un dernier ponçage et attaquer le sprint final !

Niveau impression 3D  il me reste encore quelques bidules à modéliser

Support ampli
Support manette
Gouttière
Déco Panel
Système de fermeture pour le monnayeur

La dernière pièce du prototype est sortie du plateau après plus de 28h d'impression. Voici donc le dernier indice. Si personne ne trouve, vous aurez la réponse lorsque la borne sera fini avec démo.
Le prototype est fonctionnel, reste plus qu'a en faire un deuxième. Ça fonctionne vraiment super bien et même ma femme à lâché un petit ''waouhh'' en le voyant fonctionner. :mrgreen:

Avatar de l’utilisateur
arnodaro
Initié
Initié
Messages : 105
Inscription : 12 avr. 2018 - 21:42
A remercié : 7 fois
A été remercié : 28 fois

Re: [WIP] Borne Extra Slim NES

Message par arnodaro » 06 juin 2021 - 19:30

j'ai trouvé, tu modélises les pièces d'une nouvelle imprimante 3D parce que la tienne à largement dépasser les 35h légales !

Avatar de l’utilisateur
Playmobil
Guide
Guide
Messages : 1717
Inscription : 11 janv. 2013 - 00:00
Localisation : Trou perdu sur la frontière Belge !
A remercié : 47 fois
A été remercié : 140 fois

Re: [WIP] Borne Extra Slim NES

Message par Playmobil » 06 juin 2021 - 23:00

arnodaro a écrit :
06 juin 2021 - 19:30
j'ai trouvé, tu modélises les pièces d'une nouvelle imprimante 3D parce que la tienne à largement dépasser les 35h légales !
:lol: :lol: :lol:

Avatar de l’utilisateur
Fat Cat Factory
Amateur
Amateur
Messages : 45
Inscription : 07 févr. 2016 - 03:23
Localisation : Lorraine
A remercié : 17 fois
A été remercié : 9 fois

Re: [WIP] Borne Extra Slim NES

Message par Fat Cat Factory » 07 juin 2021 - 13:32

On ne parle surtout pas des 35 heures à Ginette ! :twisted:

Elle vient d’entamer sa semaine de 70 heures pour finir le proto n°2 et vous me la découragez déjà !
Obligé de lui montrer les plans de sa nouvelle demeure pour la requinquer . Sans oublier les pièces qui arrive au coup par coup, elle va bientôt être récompenser de tout son travail.

Grande nouvelle, deux imprimantes sont actuellement en route. Une Ender 3 Max et une CR-10 V3, petite collocation en prévision !

Je viens de me fixer une date butoir ! Le 25 juin on fêtera nos 10 ans avec ma compagne et ce serais sympa de pouvoir faire une partie de Bobble Bubble pour l’occasion. Si je bosse suffisamment cette semaine, ça peu le faire . Alors on croise les doigts bien fort et on n'oublie pas le slip de rechange!

Avatar de l’utilisateur
Fat Cat Factory
Amateur
Amateur
Messages : 45
Inscription : 07 févr. 2016 - 03:23
Localisation : Lorraine
A remercié : 17 fois
A été remercié : 9 fois

Re: [WIP] Borne Extra Slim NES

Message par Fat Cat Factory » 08 juin 2021 - 14:21

Petite (grosse) demande pour le forum et évolution du projet:



Bon, de fil en aiguille j'ai prévu de crée une page Facebook,Youtube, Pornhub, etc... pour partager et faire connaître plus facilement ce projet ainsi que les suivants. J'ai tenté de me faire un logo ''gratuit'' sur des sites proposant ce service mais les seuls choses potables que j'ai obtenu sont payante pour le DL. Avec une ruse de sioux j'ai tout de même réussi à le récupérer mais vu la qualité c'est temporaire.
Un membre ascendant graphiste connaît-il cette police d'écriture pour que je dépatouille avec ça sur Gimp ?
Et n'ayant pas accès au forum ''demande de déco'', je me permets de faire une demande de logo ici. Si une âme charitable pourrait m'éviter de longue heures de souffrance sur Gimp je serais aux anges. :D

Evolution du projet :


C'est un peu parti en cacahuète sur l'organisation et sa classification. Après réflexion, il est plus judicieux de découpé celui-ci en deux partie distincte.

- Le coté Borne Extra Slim qui contiendra tous les éléments de déco



Le MOD Arcadator !



(Non playmo, ce n'est pas une nouvelle marque de bière forte, pas la peine de demandé ! :lol: :lol: )


Kézako ? Un ensemble module ayant pour but de transformer chaque borne en machine parfaite pour son propriétaire via l'ajout de fonctionnalité crée par la communauté.

Bon, contrairement à Renaud, je ne suis pas une bande de jeunes à moi tout seul et par conséquent la communauté se résume pour le moment à ma poire et mes fidèles assistants à moustaches (pas très productif au passage).
Le nombre de Mod pour le lancement sera donc limité. Mais a terme ce sera capable de piloter tout un tas de chose, du simple bandeau LED à un système de rotation d'écran comme celui présent dans la René Pierre métal , les possibilités sont infini...

J'en profite pour dire un grand merci à ce forum pour tout l'inspiration trouvé au grès des topics ! Sans vous, je me serais sûrement arrêter à une ''simple '' borne lambda. Et là, je suis sur le point de réalisé un petit rêve que je pensé inatteignable pour ma petite personne : être le créateur d'un projet hyper cool ! Plus qu'a espérer que ça plaise et que ça apporte un maximum de joie dans les foyers !

PS : J'en profite aussi pour faire une petite demande à la modération. Serait-il possible de changer mon pseudo pour ''Fat Cat Factory'' ? :oops: :oops:

Avatar de l’utilisateur
camarade35
Maître
Maître
Messages : 4171
Inscription : 05 sept. 2013 - 01:00
Localisation : Chevaigné
A remercié : 583 fois
A été remercié : 716 fois
Contact :

Re: [WIP] [MOD: ARCADATOR] Borne Extra Slim NES

Message par camarade35 » 08 juin 2021 - 19:42

PLOP, va sur WTFont ;) ou du meme type, j'ai trouvé ça de ressemblant

https://www.myfonts.com/fonts/dasukreation/nevan/bold/
préservation du patrimoine vidéoludique et de notre planète

Avatar de l’utilisateur
moustic
Modérateur
Modérateur
Messages : 6746
Inscription : 23 juil. 2014 - 01:00
Localisation : Saint Jean Rohrbach
A remercié : 292 fois
A été remercié : 611 fois

Re: [WIP] [MOD: ARCADATOR] Borne Extra Slim NES

Message par moustic » 08 juin 2021 - 19:59

Pseudo changé ;)

Avatar de l’utilisateur
Fat Cat Factory
Amateur
Amateur
Messages : 45
Inscription : 07 févr. 2016 - 03:23
Localisation : Lorraine
A remercié : 17 fois
A été remercié : 9 fois

Re: [WIP] [MOD: ARCADATOR] Borne Extra Slim NES

Message par Fat Cat Factory » 09 juin 2021 - 15:10

Hey, voilà un gros chat qui ronronne de plaisir !

Merci pour le pseudo et le lien. Camarade, la police d'écriture que tu as trouvé est encore mieux que celle souhaité ! Je vais sûrement craquer et investir quelques euros, merci !
J'avais trouvé cette police (inspiré de celui de la GBA SP), mais j'aurais eu à faire une modification sur le F.

Globalement Nevan Bold fait plus ''futuriste'', mais concernant le logo du projet Arcadator vous avez une préférence pour lequel? Il figurera sur le boitier principal du système.
Bon, je regarde un peu mon planning d'impression, ça pue vraiment du cul pour avoir la borne opérationnelle le 25... Wait & See

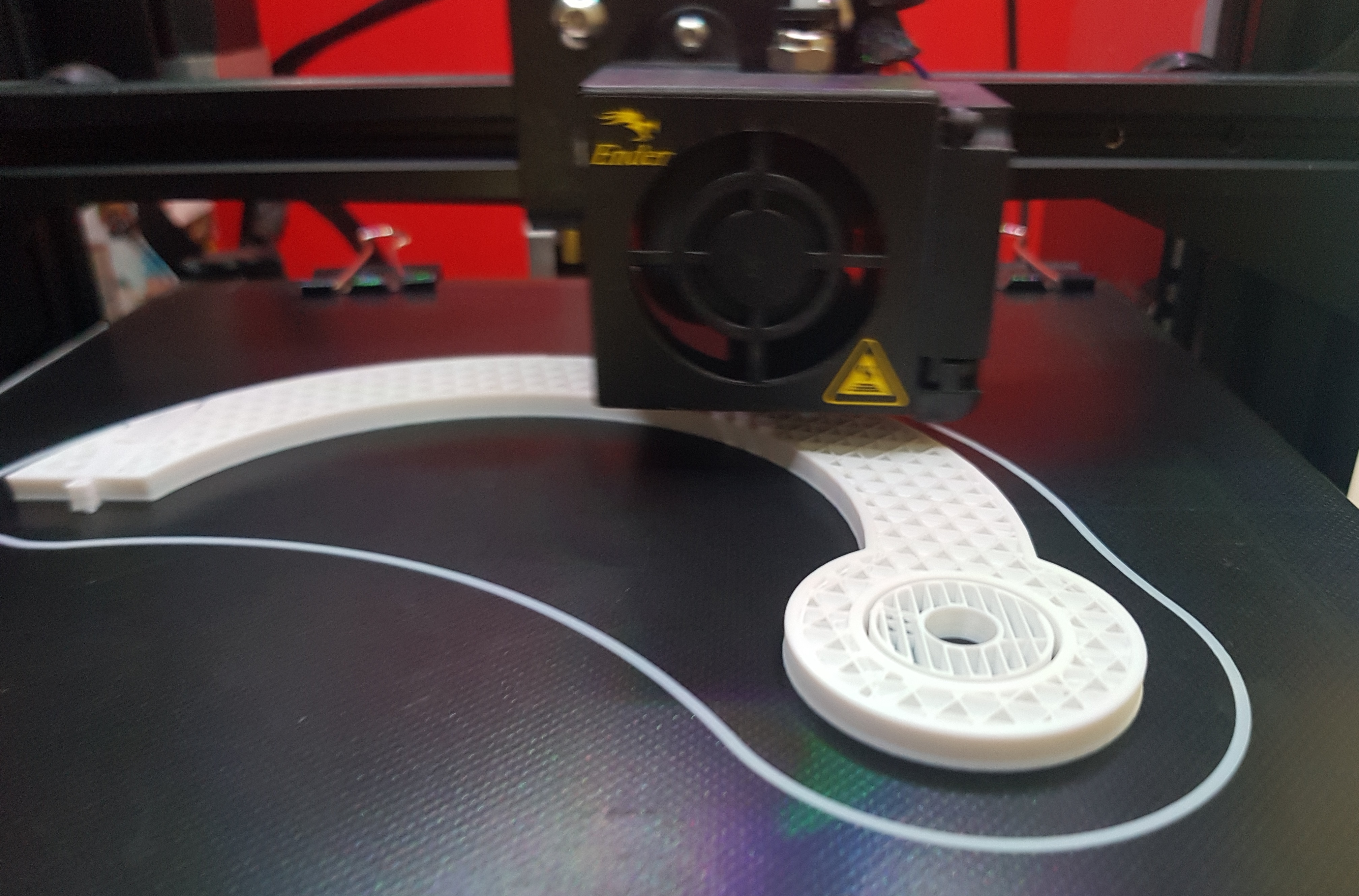

Je suis en retard sur l'impression mais la bobine arrive à son terme. Il reste 80gr dessus et j'accumule un peu trop de reste de ce genre, j'en profite pour les utilisés et faire un essai de gouttière en conditions réel. Pour le fun, je rajoute un petit détail en clin d’œil au blister.
Le résultat est pas trop dégueulasse. Petit plus, c'est vraiment léger avec seulement 24gr par mètre et c'est surtout 100% personnalisable ! SEGA, Sony, personnage, logo perso,etc... il suffit de récup une empreinte et de la faire dépasser de quelques mm et voilà !

Car c'est un des objectifs du projet "Mod Arcadator", mettre à disposition des modèles fini et des modèles ''vierge'' à personnalisé très très facilement sur ThinkerCad. En rendant la personnalisation le plus accessible possible j'espère le voir se greffer de tout un paquet de variant en plus des créations originales de maker/gamer.

Mais bon, retour à nos moutons.

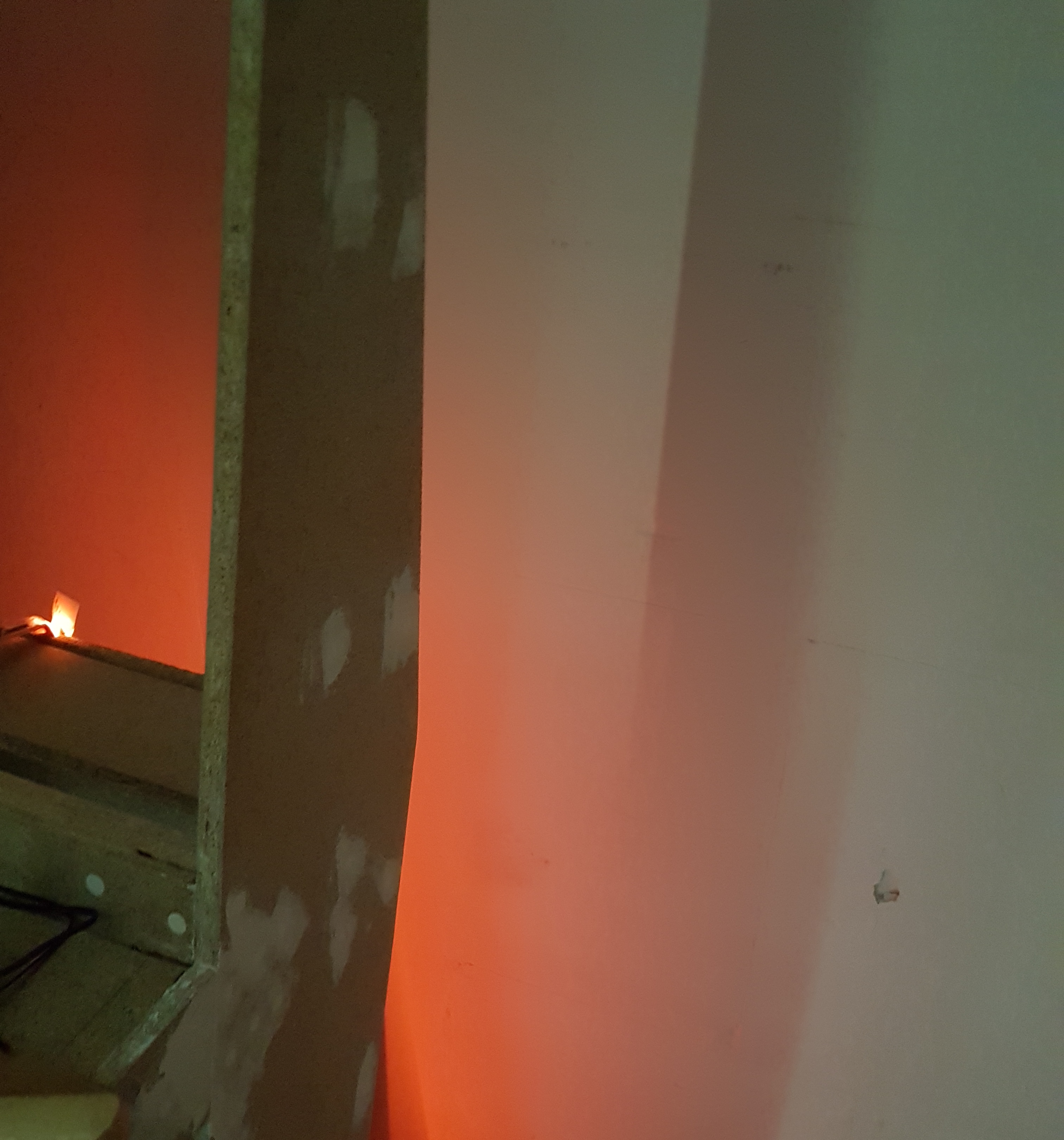

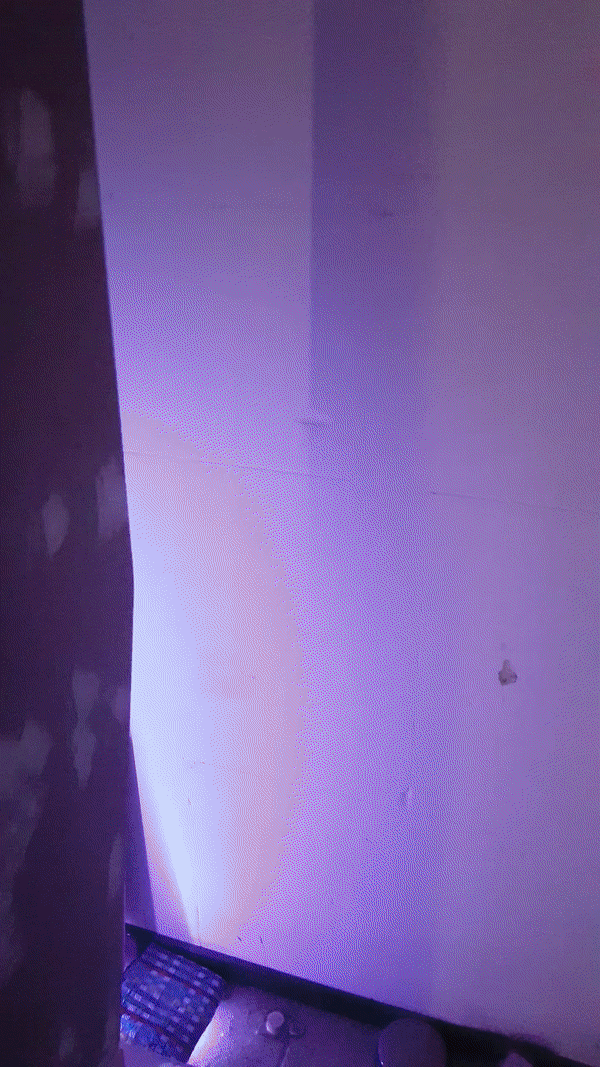

L'effet ''halo divin'' est bien présent comme dans mes songes alors que seulement la moitié des leds arrière est installé.
(Cliquer sur l'image en dessous pour voir le GIF)
A voir dans un futur incertain pour troqué ce bandeau contre un bidule adressable pour des jeux de lumières vraiment poussé. Dommage que j'ai acheter ce truc avant d'intégrer un ardui dans la borne mais bon, pas le temps pour les regrets faut poncer !

Ps: Une vidéo de mon prototype est prête, si quelqu'un trouve à quoi pourrait bien servir tous les indices précédent assemblés (manque tout de même 2 ou 3 pièces mystère), je la publie! (Oui oui, je fais ma putaclic de manière totalement décomplexer. :D :D )

Avatar de l’utilisateur
Fat Cat Factory
Amateur
Amateur
Messages : 45
Inscription : 07 févr. 2016 - 03:23
Localisation : Lorraine
A remercié : 17 fois
A été remercié : 9 fois

Re: [WIP] [MOD: ARCADATOR] Borne Extra Slim NES

Message par Fat Cat Factory » 14 juin 2021 - 08:31

Bordel à cul, c'est la cata,la cata, la catastrophe !

Ce magnifique doigt d'honneur de mère nature. Avant je chouiner car je ne pouvais pas travailler à l'extérieur à cause de la pluie et là je chouine car ça commence à être tendu pour travailler à l'intérieur.

Je commence à taper de grosse pointe à 34° dans la pièce ou se trouve l'imprimante avec le combo soleil+chaleur émise par l'impression, fermer le volet ou ouvrir la fenêtre n'arrange rien. J'utilise un plateau en verre dont la spécificité est d'offrir une super accroche à chaud et des pièces qui se décroche toutes seul à froid. Avec le plateau qui ne descend pas à 20° une fois le print fini, retirer les pièces sans endommager l'imprimante, son plateau, son axe Y ou l'impression commence à être très compliqué sur de grosse pièce et me fait perdre pas mal de temps.

J'avais prévu de basculer la pièce qui me sert comme ''atelier'' dans la partie semi-enterrer de la maison pour crée une version féline de la Batcave A.K.A The Cat Cave ! Je devais faire ça après la borne, le temps de crée des caissons ''anti-poils de chat'' mais là, pas le choix je mets la borne en stand by le temps de mettre les caissons sur papier et de les fabriqués. Ginette va avoir une nouvelle mission en urgence, puis elle aura de petite vacance bien mérité le temps de passer sous le billard.

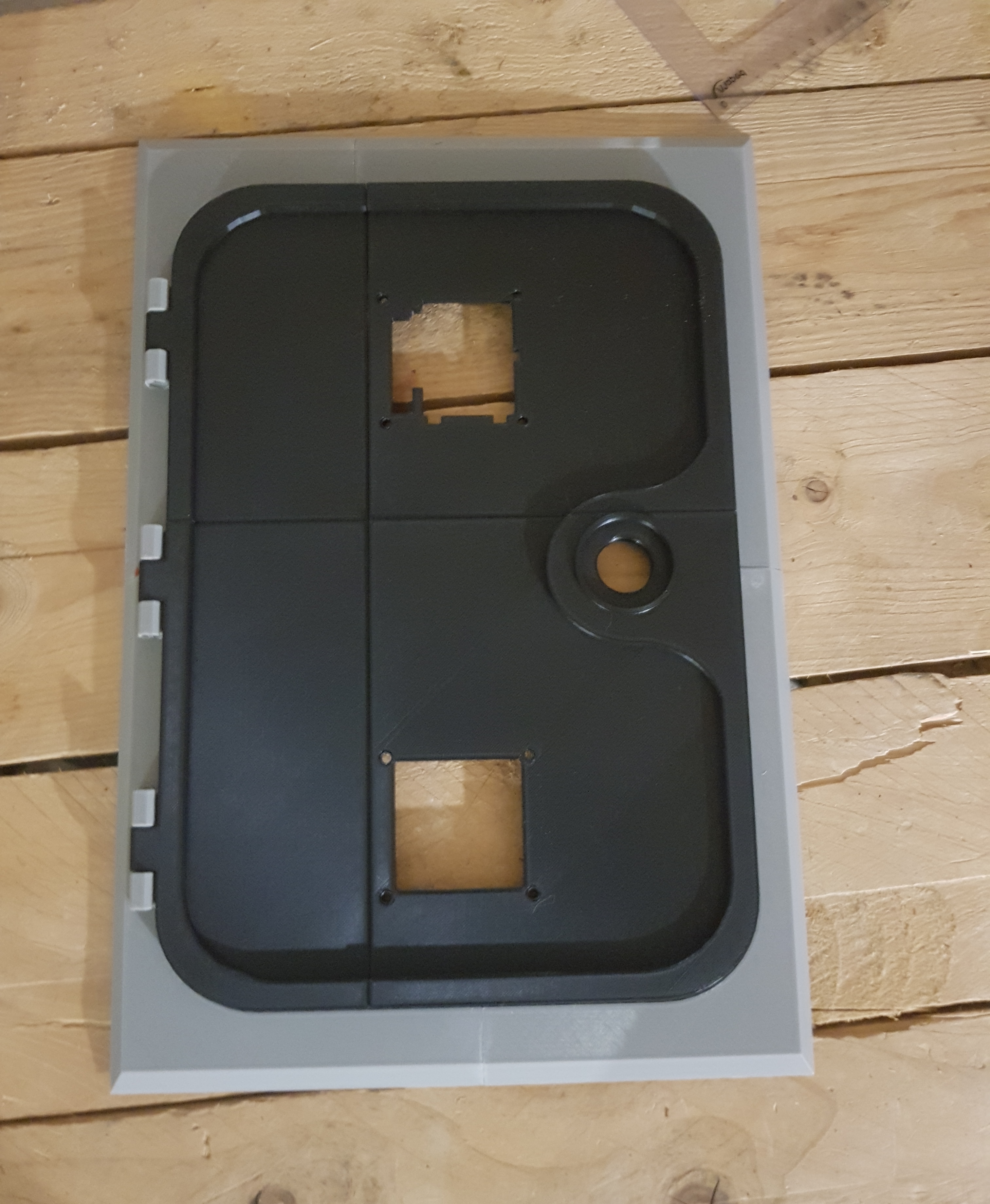

Point positif, la porte du monnayeur sera imprimé en un seul morceau, pas besoin de post-prod.

Reprise du projet dans 10 jours les gros.

Avatar de l’utilisateur
Fat Cat Factory
Amateur
Amateur
Messages : 45
Inscription : 07 févr. 2016 - 03:23
Localisation : Lorraine
A remercié : 17 fois
A été remercié : 9 fois

Re: [WIP] [MOD: ARCADATOR] Borne Extra Slim NES

Message par Fat Cat Factory » 16 juin 2021 - 19:56

Voici en exclusivité l’étendard du projet Arcador en action. Un porte bière mais pas que! Il est automatiques (oui oui madame!!)

Je vous partage le premier test intégré dans la borne car j'ai craqué et publié ça sur Facebook. :oops: :oops:


Avatar de l’utilisateur
Playmobil
Guide
Guide
Messages : 1717
Inscription : 11 janv. 2013 - 00:00
Localisation : Trou perdu sur la frontière Belge !
A remercié : 47 fois
A été remercié : 140 fois

Re: [WIP] [MOD: ARCADATOR] Borne Extra Slim NES

Message par Playmobil » 17 juin 2021 - 10:44

Fat Cat Factory a écrit :
16 juin 2021 - 19:56
Voici en exclusivité l’étendard du projet Arcador en action. Un porte bière mais pas que! Il est automatiques (oui oui madame!!)
En voilà une idée qui est bonne ! :mrgreen:

Je ne vois pas ta vidéo par contre... :?

Répondre

Revenir à « Rénovation et cabs en construction »
