[WIP] Mon Bartop Frankeezz XL

Message par dragonfly20010 » 24 mars 2019 - 20:34

Bonjour à tous,

Je dispose d'un raspberry 2 avec recalbox depuis quelques temps. Pour l'utiliser dans de meilleur conditions, je me suis lancé dans la construction d'une borne d'arcade fait maison.
  • La 1er étape : recherche d'informations sur le net (et sur ce site)
  • 2 éme étape : choix du type de borne + plans (disponibles sur ce site)+ modifications sur autocad : Bartop Frankeezz XL en 60 cm. (comme Patkiller et BigBen01 qui m'ont été d'une grande aide)
  • 3éme étape : listing du matos :
Ce dont je disposais : Pi2 + chargeur + Chargeur pi2 + Carte 32 Go + équipement (Scie sauteuse - Foret 30-24mm, colle à bois - vis - papier de verre - Serre-joint, etc)

Ce dont j'ai deja eu/commandé :
Ecran 20" 4/3 (HP LP2065) (de stock chez mon employeur :p )
Convertisseur HDMI vers DVI
Une plaque de MDF 18mm 244 cm x 122 cm
MDF 5 mm

Ce dont j'attends la commande actuellement chez SmallCab :
2 x Joystick Sanwa JLF-TP-8YT+ connecteur Dupont + Guide Octogonalavec tige: Long (panel bois)
12 x Sanwa OBSFS-30 + bouton 1-2 joueurs vissable avec Micro switch: Cherry D44X
Cablage GPIO 4.8mm - RaspBerry 2 joueurs
Amplificateur audio stereo 2.1 - LEPY LP-838 +Alimentation 12V
Haut parleur 8cm - 8ohms 20w
Grille de haut parleur 95mm - Chrome
Anti-parasite audio
Module d'entree avec filtre EMI
2 x Rallonge USB - Connecteur en façade
Pied avec support

Ce dont je dois encore commander : LED, T-modeling, Multiprise, faire la déco + Impression, Plexi, etc ?
  • 4ème étape : découpe + ponçage du MDF
La suite à venir, avec les photos !

Avatar de l’utilisateur
Patkiller
Passionné
Passionné
Messages : 184
Inscription : 19 oct. 2018 - 12:28
A remercié : 3 fois
A été remercié : 10 fois

Re: [WIP] Mon Bartop Frankeezz XL

Message par Patkiller » 25 mars 2019 - 13:12

Salut

Bon courage pour la suite et je suis heureux d'avoir permis de t'aider.

Hâte de voir le résultat final.

Avatar de l’utilisateur
dragonfly20010
Apprenti
Apprenti
Messages : 19
Inscription : 31 déc. 2018 - 12:23

Re: [WIP] Mon Bartop Frankeezz XL

Message par dragonfly20010 » 26 mars 2019 - 19:16

Suite du programme :

Découpé du MDF (gratuit) chez Brico. C'est vraiment pratique, rapide, et super finition.
https://imagizer.imageshack.com/img923/4304/WW8dCE.jpg

Tracé les contours au crayon des 2 sides (via le gabarit échelle 1/1) et assemblage via des serre-joints des 2 panneaux. Découpe à la scie sauteuse avec une fine lame et ponçage pour un résultat "tip top"
https://imagizer.imageshack.com/img922/2094/6UiFzI.jpg
https://imagizer.imageshack.com/img921/4170/CqdbPb.jpg

J'ai ensuite voulu tester l'écran avec le raspbpi, et la problème de taille s'annonce... lorsque je connecte l'HDMI au raspberry (ou une andoide box ) et l'adaptateur DVI au moniteur, un message apparaît, après 5 seconde environs, disant " Mise en veille du moniteur " et ensuite écran noir...
https://imagizer.imageshack.com/img922/5822/aw67qH.jpg
https://imagizer.imageshack.com/img921/1259/x8pkCp.jpg

J'ai essayé avec un pc portable, et la miracle, l'image apparaît bien. Alors d'ou cette mise en veille peut bien provenir ? la sous alimentation du pi ? En sachant que j'ai coupé les connections des boutons type "son luminosité etc, je ne saurai plus changer de mode :/

PS : comment mettre des images facilement sur ce forum ? j'ai pas trouvé :p

Avatar de l’utilisateur
Nosfay
Amateur
Amateur
Messages : 34
Inscription : 05 févr. 2019 - 04:56
A remercié : 8 fois
A été remercié : 7 fois

Re: [WIP] Mon Bartop Frankeezz XL

Message par Nosfay » 26 mars 2019 - 23:30

Salut,

Tu dois avoir un fichier "config.txt" dans la partition boot de ta carte SD.
Il faut mettre en commentaire la ligne "hdmi_drive=2" , tu ajoute un # devant:
https://github.com/recalbox/recalbox-os ... creen-(EN)

Avatar de l’utilisateur
dragonfly20010
Apprenti
Apprenti
Messages : 19
Inscription : 31 déc. 2018 - 12:23

Re: [WIP] Mon Bartop Frankeezz XL

Message par dragonfly20010 » 27 mars 2019 - 21:37

Suite du programme :

Le colis Smallcab est arrivé !!
https://imagizer.imageshack.com/img921/2626/eypQGk.jpg

Merci Nosfay pour ton astuce, ca fonctionne :)
https://imagizer.imageshack.com/img922/1513/z8buHg.jpg

Par contre je pensais avoir les jeux en plein écran avec un moniteur en 4/3 mais il y a 2 bords noirs. Faudra que je regarde dans les paramètres recalbox.
https://imagizer.imageshack.com/img923/3419/I4NfY1.jpg

Avatar de l’utilisateur
dragonfly20010
Apprenti
Apprenti
Messages : 19
Inscription : 31 déc. 2018 - 12:23

Re: [WIP] Mon Bartop Frankeezz XL

Message par dragonfly20010 » 06 mai 2019 - 21:51

Apres une longue absence, suite du programme :

1) pour le problème des bandes noirs, j'ai modifié le fichier recalbox.conf la ligne "global.videomode=DMT 51 HDMI " pour du 1600x1200 en 60hz

2) Percement du panel en 30 pour les boutons et 24 pour le joystick.

3) 2 encoches en façade pour l'attente d'une rallonge USB

4) début de l’assemblage du panel, via des vis 3.5*40 + pré forage.

5) test du son avec l'ampli, les 2 HP et un anti-parasite ( je ne vois pas du tout la différence avec et sans...

la suite du programme : la lumière :)

PS : comment on mets des photos sur un post ? Mon compte imageshack ne durait que 30 J, après il devient payant :shock:

Avatar de l’utilisateur
thibault007
noob
noob
Messages : 1
Inscription : 07 mai 2019 - 11:08

Re: [WIP] Mon Bartop Frankeezz XL

Message par thibault007 » 07 mai 2019 - 11:10

Bonjour,

j'ai le même projet que toi .

Comment as tu imprimé les patrons des 2 côtés ? j'ai bien récupéré les pdf mais aucune idée de comment les imprimer taille réelle à partir d'un pdf

d'avance merci du retour

Avatar de l’utilisateur
dragonfly20010
Apprenti
Apprenti
Messages : 19
Inscription : 31 déc. 2018 - 12:23

Re: [WIP] Mon Bartop Frankeezz XL

Message par dragonfly20010 » 22 juin 2019 - 12:59

Après + de 1 mois d'absence, me revoilà :)

@thibault007, pour le moment je n'ai encore rien imprimé, j'attendais de finaliser le Control panel. Le conseil que je peux te donner est d'aller demander à NILUJE83, qui ma deja aider pas mal de personne sur ce forum :)

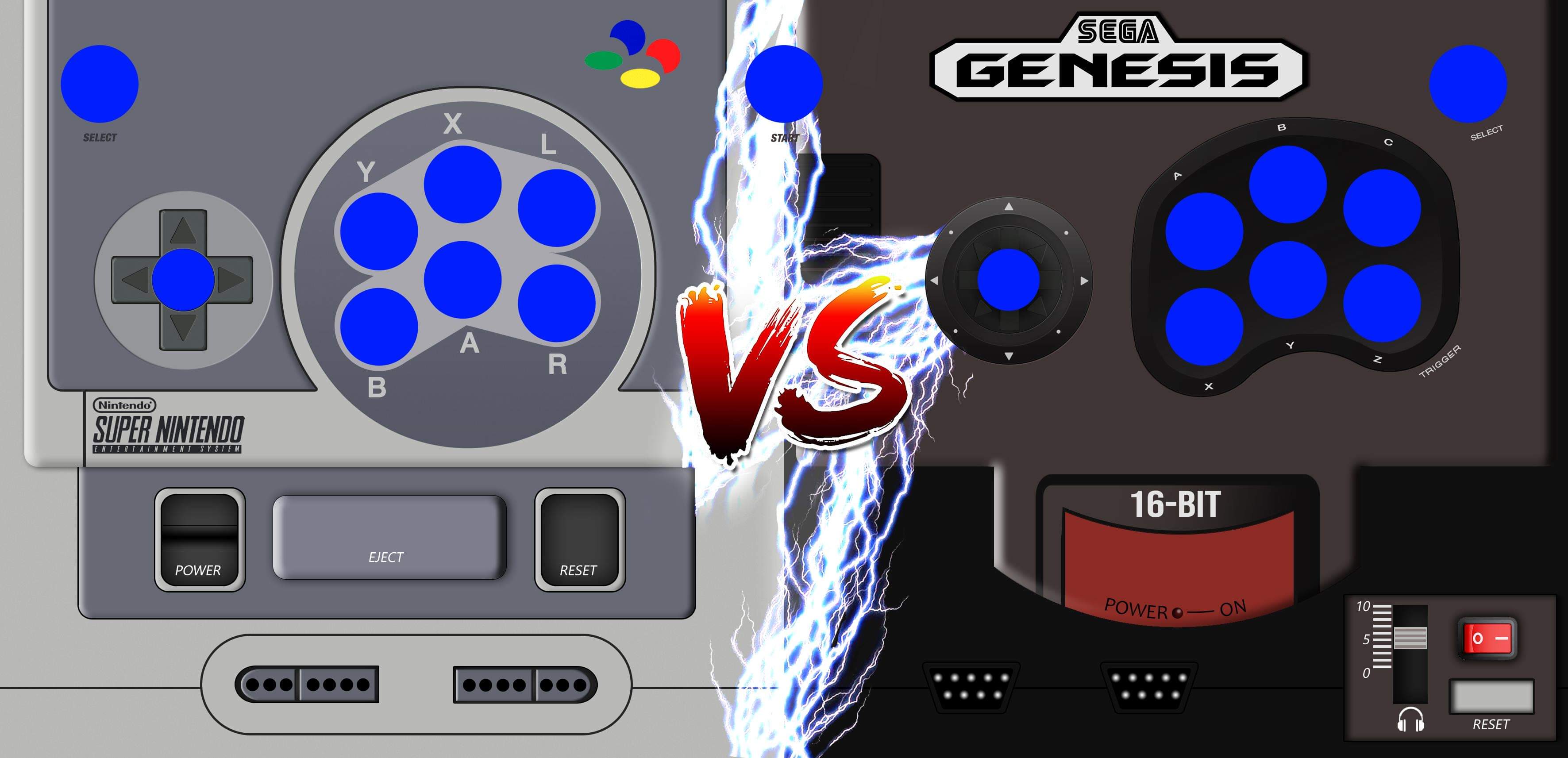

donc, j'ai finalement fini l'illustration du Control panel, la voici :


Vous en pensez quoi, j'attends vos retour :)

Avatar de l’utilisateur
NILUJE83
Gourou
Gourou
Messages : 662
Inscription : 18 oct. 2017 - 11:15
Localisation : Eaubonne
A remercié : 283 fois
A été remercié : 200 fois

Re: [WIP] Mon Bartop Frankeezz XL

Message par NILUJE83 » 02 juil. 2019 - 10:21

Salut @dragonfly20010

Effectivement tu as bien avancé sur ton panel. Le fais de rajouter les consoles remplis un peu mieux la décoration.
Je me pose une question c'est bien le sticker pour le panel + le front panel? pas juste le panel?

La partie qui me fait tiquer c'est l’éclaire entre les deux consoles et le gros "VS" que l'on reconnais tous de street fighter.

Effectivement il faut faire une transition entre les deux consoles. l’éclaire peut être une bonne idée mais je l'aurais un peu mis en biais pour casser un peu la cote trop rigide de l'ensemble. Je changerais aussi de police pour le "VS" , là comme ça je n'ai pas d'idée.

N'hésites pas à reposter d'autre image quand tu auras avancé.

Avatar de l’utilisateur
dragonfly20010
Apprenti
Apprenti
Messages : 19
Inscription : 31 déc. 2018 - 12:23

Re: [WIP] Mon Bartop Frankeezz XL

Message par dragonfly20010 » 11 juil. 2019 - 21:18

salut !

voici la suite et presque la fin de l’illustration :)




Avatar de l’utilisateur
dragonfly20010
Apprenti
Apprenti
Messages : 19
Inscription : 31 déc. 2018 - 12:23

Re: [WIP] Mon Bartop Frankeezz XL

Message par dragonfly20010 » 17 juil. 2019 - 13:28

Essaie avec une autre forme d'éclair
Pièces jointes

Avatar de l’utilisateur
NILUJE83
Gourou
Gourou
Messages : 662
Inscription : 18 oct. 2017 - 11:15
Localisation : Eaubonne
A remercié : 283 fois
A été remercié : 200 fois

Re: [WIP] Mon Bartop Frankeezz XL

Message par NILUJE83 » 02 août 2019 - 07:53

Salut @dragonfly20010

Désolé que personne ne soit venu t'aider.

Où puis je télécharger tes fichiers PSD?
J'arrive pas à les trouver.

A+

Avatar de l’utilisateur
dragonfly20010
Apprenti
Apprenti
Messages : 19
Inscription : 31 déc. 2018 - 12:23

Re: [WIP] Mon Bartop Frankeezz XL

Message par dragonfly20010 » 03 août 2019 - 17:39

Salut,

Merci, je savais que je peux compter sur toi !

je t'envois le lien en MP

bye

Avatar de l’utilisateur
NILUJE83
Gourou
Gourou
Messages : 662
Inscription : 18 oct. 2017 - 11:15
Localisation : Eaubonne
A remercié : 283 fois
A été remercié : 200 fois

Re: [WIP] Mon Bartop Frankeezz XL

Message par NILUJE83 » 06 août 2019 - 15:50

@dragonfly20010

Voici un aperçus de la planche

Pour info j'ai du modifier le "plexi" et le "panel+front panel"

-le plexi
il n'avait pas la bonne largeur. Tu es passé en largeur 60 donc le plexi en 50 aurais fait petit. et j'en ai profité pour ajouter la marge habituelle de 2 cm sur tout le tour.
J'attire ton attention sur le plexi, vas tu mettre des cornières si oui attention à la largeur de tes cornières, vérifie que Mario et Sonic ne soient pas trop grand et du coup cachés par tes cornières

-le panel + front panel
Là aussi j'ai du modifié la taille car sinon ça n'allais pas couvrir le panel et le front panel et ajouté la marge de 2 cm sur tout le tour.
J'ai aussi modifié le profil colorimétrique qui était en rvb et non cmjn. ça change légèrement les couleurs

Je t'envois en MP les PSD pour que tu puisses voir ce que j'ai fait.

A+

PS:

Si ça te vas dis le moi que je te fasse le pdf et que je te donne les dimensions

Avatar de l’utilisateur
dragonfly20010
Apprenti
Apprenti
Messages : 19
Inscription : 31 déc. 2018 - 12:23

Re: [WIP] Mon Bartop Frankeezz XL

Message par dragonfly20010 » 06 août 2019 - 18:54

Salut !

1) le plexi, oui en effet j'ai zappé la modif, et donc c'est bien en 60 cm de largeur. ok pour les 2 cm, c'est ce genre de détail qu'il me manquait :)
Bonne remarque pour la cornière, je n'y avais pas pensé avant....je n'ai pas encore vu comment fixer ca :/

2) Le panel + front panel, je t'ai envoyé les mesures, mais normalement ça devrait être bon, à confirmer. Tu as fait d'autre modif autre que l'ajout des 2 cm ?

OK pour le cmjn, j’espère qu'il n'y a pas eu de perte de couleur lors de la modification ?

je regarde pour fixer le plexi et ca devrait être bon pour la version PDF :)
A+

Avatar de l’utilisateur
dragonfly20010
Apprenti
Apprenti
Messages : 19
Inscription : 31 déc. 2018 - 12:23

Re: [WIP] Mon Bartop Frankeezz XL

Message par dragonfly20010 » 11 août 2019 - 16:18

salut,
recap sur les choix pour la pose du flexi du marquee (photos trouvées sur le net)

Soit je colle le plexi au niveau des 2 épaisseurs du MDF, sans finition. (l'illustration sera plus grand mais on verra 2 bandes noires)
2 bandes noirs.PNG
2 bandes noirs.PNG (596.28 Kio) Consulté 802 fois
Soit je visse/ou colle le plexi au niveau des 2 épaisseurs du MDF + finition avec une cornière alu de 20 (l'illustration sera plus petite mais on verra plus les 2 bandes noires)

Soit je peins au minimum les 2 épaisseurs du MDF et j’insère le plexi entre les 2. (le plexi et l'illustration sera plus petite en hauteur et pas de bande noire)
Si il n'y a pas d'autre solution miracle, je pars sur la solution d'une cornière alu de 20.
@NILUJE83 tu sais modifier la taille de du Mario et Sonic ?

ca devrait etre bon pour tout finaliser il me semble :)

Avatar de l’utilisateur
NILUJE83
Gourou
Gourou
Messages : 662
Inscription : 18 oct. 2017 - 11:15
Localisation : Eaubonne
A remercié : 283 fois
A été remercié : 200 fois

Re: [WIP] Mon Bartop Frankeezz XL

Message par NILUJE83 » 13 août 2019 - 12:31

@dragonfly20010

Voici la déco modifié


dispo au même endroit que la dernière fois.

Avatar de l’utilisateur
dragonfly20010
Apprenti
Apprenti
Messages : 19
Inscription : 31 déc. 2018 - 12:23

Re: [WIP] Mon Bartop Frankeezz XL

Message par dragonfly20010 » 14 sept. 2019 - 22:04

Salut !
De retour encore après 1 mois d'absence.

Suite du programme :

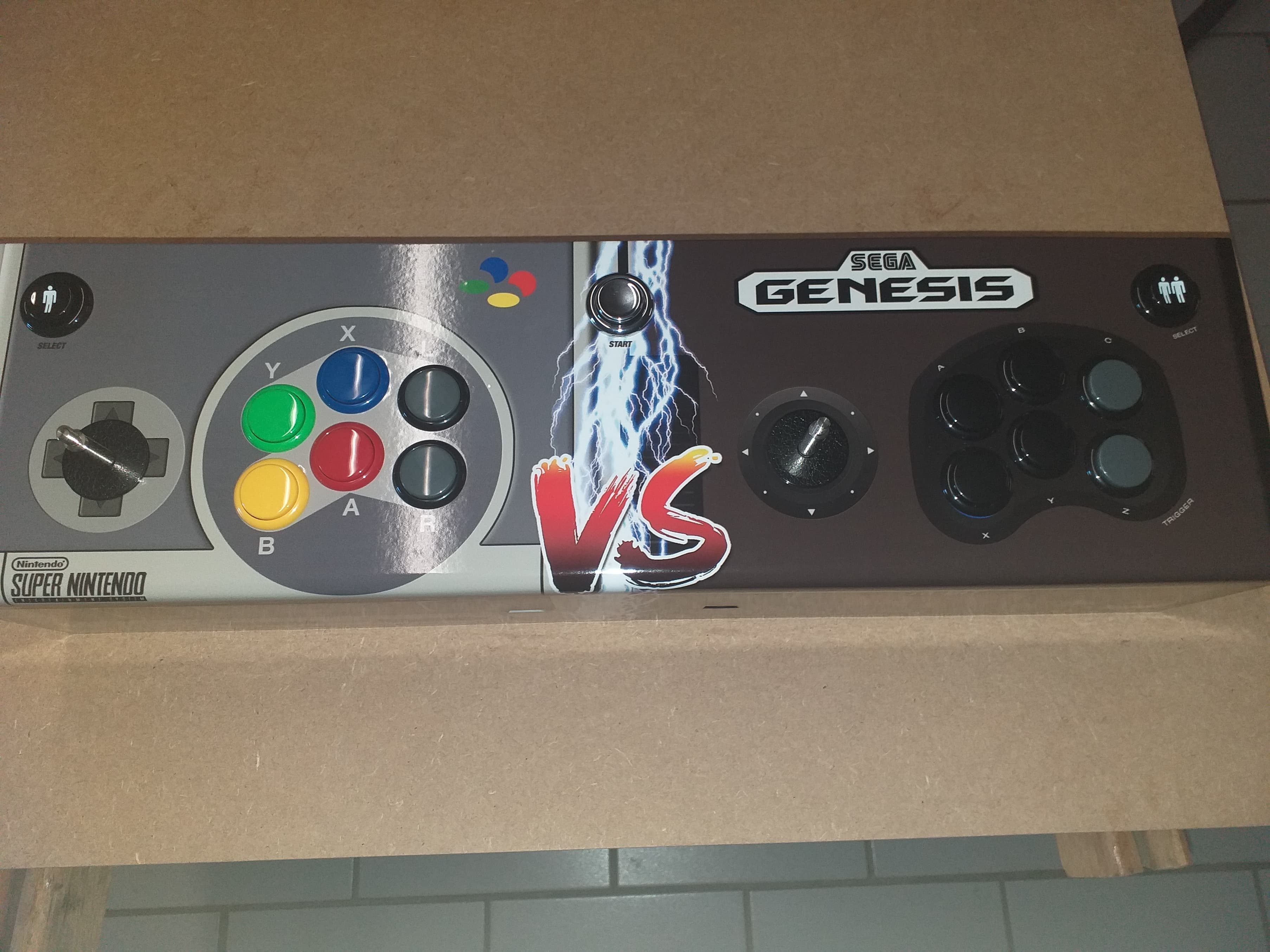

Mise en place de la déco, merci encore à NILUJE83 pour ton aide, ca rend super bien ! Déco commandé chez pixartprinting, livraison rapide, bien emballé, bref au top. Pour le collage, je n'ai pas utiliser d'eau savonneuse comme j'ai pu lire sur d'autre WIP. Il suffit juste de bien nettoyer la surface (chiffon humide) pour retirer la poussière, bien visé, centrer et coller :)

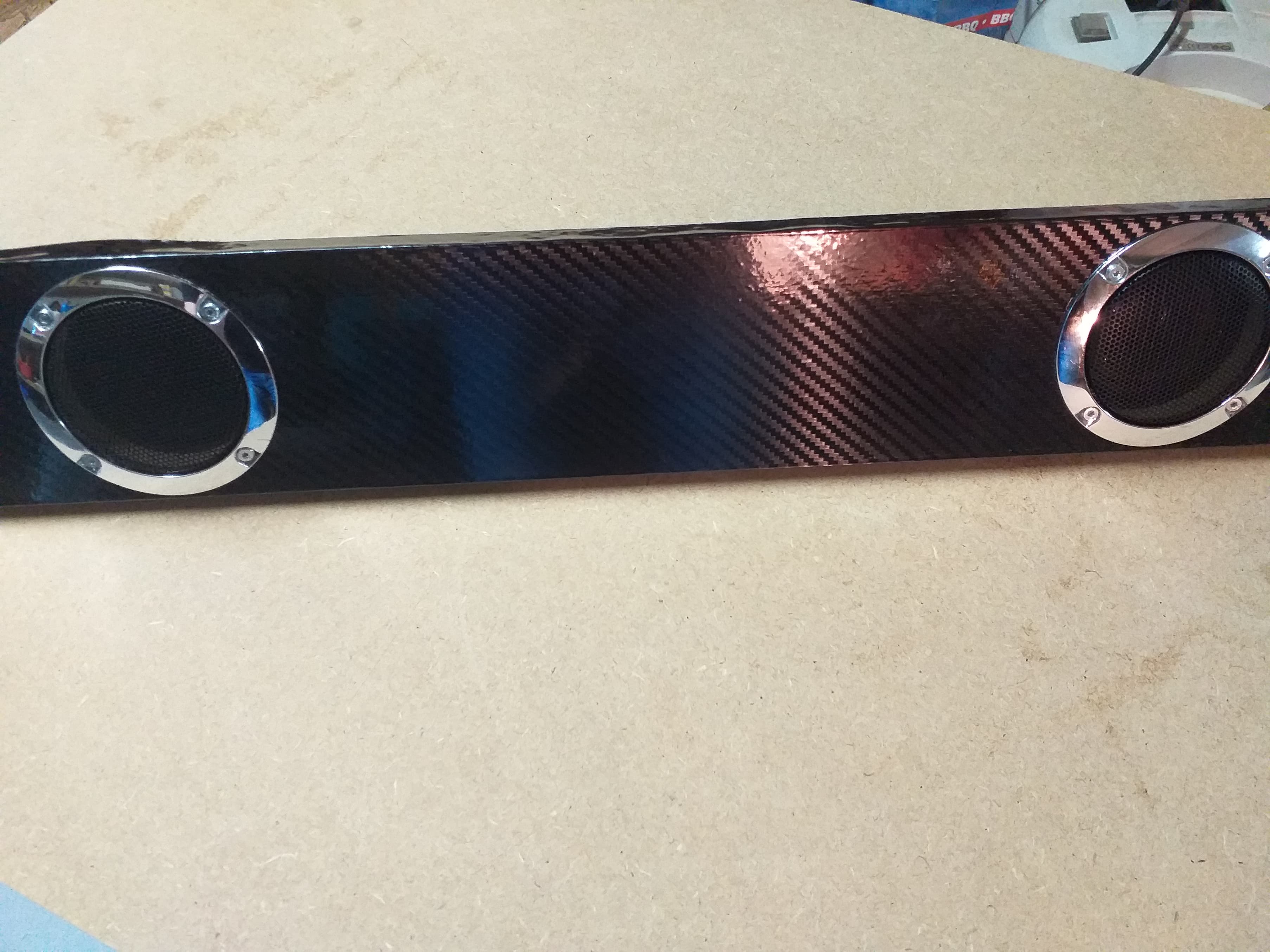

Mise en place des 2 haut parleurs + grilles et autocollant de fibre de carbone. Ici le + dure est de trouver les bonnes vises pour fixer les 2 grilles :D
Moment redouté du câblage. J'ai commencé par relier toutes les masses des boutons au Pi2. Ensuite relier les boutons au pin correspondant, et pour finir les 2 joystick.
Par la suite, j'ai activé la ligne de commande controllers.gpio.enabled=1, et configuré les boutons.

Par contre j'ai un nouveau problème : je n'ai que 2 boutons Select et 1 Start qui me sert de Hotkey.
Comme j'ai besoin de 2 start pour les jeux ps1, et de 2 select (pour les crédits ) sur MAME, j'ai du mal à les paramétrer.

j'ai actuellement 12 boutons de base qui les bons pins en plus de :
Le bouton Select 1 sur le pin Start 1
Le bouton Select 2 sur le pin Start 2
le bouton start sur le pin Select 1
j'ai tester différente configuration, soit j'ai le Select 1 qui fonctionne mais pas le Select 2, soit j'ai le bouton start qui me sort directement du jeux...

bref qui a déjà configurer ses 3 boutons pour de l'arcade et console ?
