[WIP] N'STYL Gratos ^^ (99%)

[camarade35]

EDIT : c'est fini, enfin presque, il restera la restauration des stickers latéraux

le lien pour le détail du WIP : https://docs.google.com/document/d/104o ... sp=sharing





En tout cas ça tourne


---------------------------------------------------------------------------------------
Bonjour à tous,

Ca fait bien longtemps mais des fois, y'a des occasions qui font que.
Pour faire simple, sur GEEV ma douce a trouvé une N'styl à retaper (merci à ce généreux donnateur) mais je n'ai pas de PCB avec ^^

J'ai commencer à ouvrir, prendre les tensions, etc et la borne démarre mais rien sur l'écran.

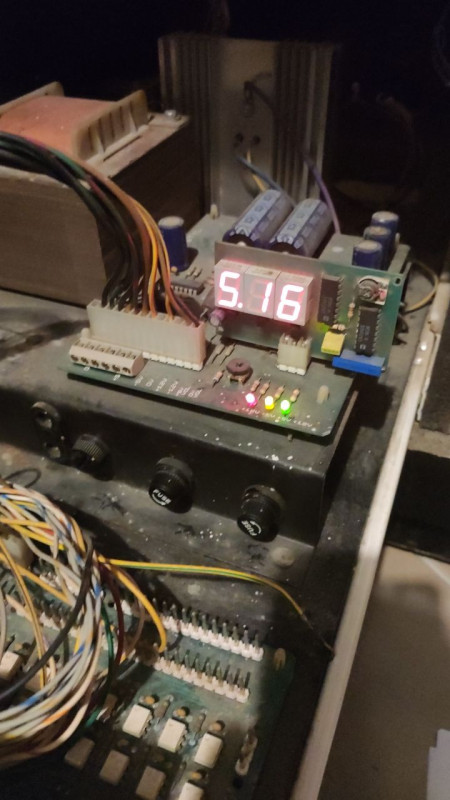

Pour résumer : tension 5/12 ok 220 et 128 (mesuré 132) vers l'écran, ok

Après recherche de schémas et recherche, je pense avoir trouvé, un condo, le C7 pour être précis, sur la carte "Est Ouest" (ça semble être son nom).

Maintenant j'ai peur de toucher à l'écran, c'est pour cela que j'ai toujours fait du LCD.

voici des photos de la bête

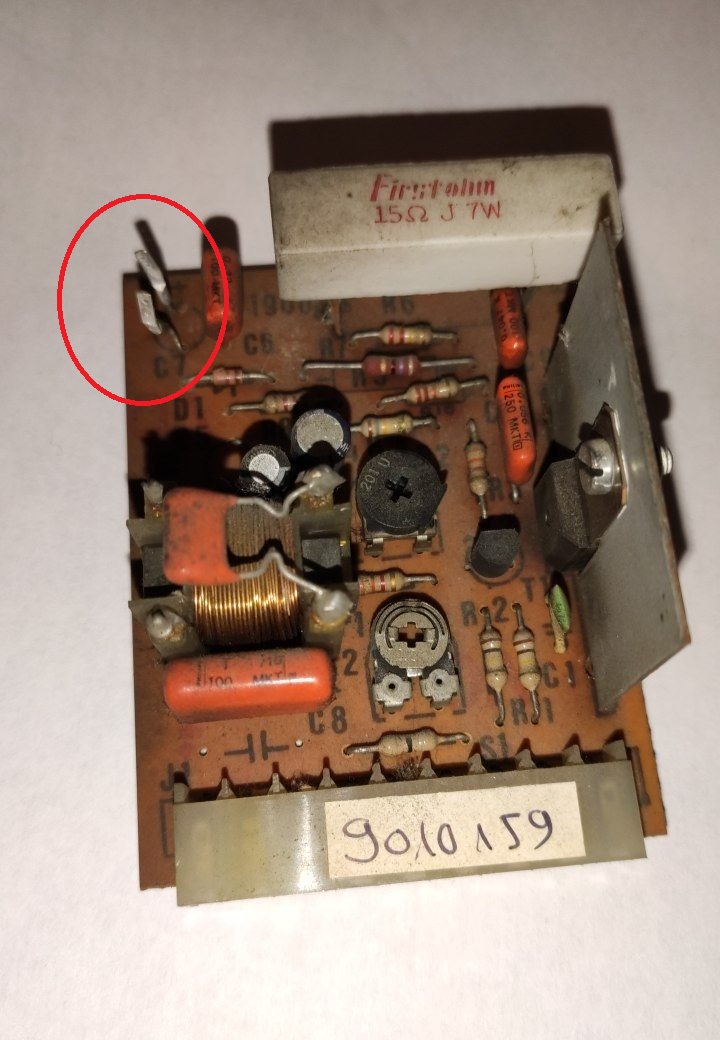

et la photo de la carte incriminée qui va sur la platine.

Quel conseils me donneriez-vous svp, j'ai vraiment envie de la restaurer à l'origine

[vik]

Ah bah ca tombe nickel pour mon anniv, j'ai la place justement.

Pour le condo C7 ya plusieurs membres qui ont une NSTYL donc t'auras surement la valeur
pareil pour le cable video d'ecran en general c'est R G B H V t'as pas un marquage sur le PCB de la platine ?
par contre vu la gueule du tout je me demande si c'est pas mieux de trouver une TV leboncoin a foutre dedans

[DarkTrooper]

Hummmm une sitdown en plus ! GG

[snuf69]

la ref du condo c'est vu avec camarade35 : 4.7ùF

[Funkychild]

Maintenant j'ai peur de toucher à l'écran

Mais sois un homme !!!!!

[camarade35]

@vik : c'est aussi bientôt Noël ^^ et @snuf69 m'a bien aidé (merci), entre le croisement de la doc et sa platine (C7 4.7µF 63V), on a confirmé les choses (j'en ai commandé 5, je vous tiendrai au jus)
Vik, je peux mettre une TV et garder le Jamma et le reste ?
@DarkTrooper : oui je suis trop content et surtout vieux :p
@Funkychild : soit, je suis un homme mais c'est ma femme qui a trouvé la borne, si elle me perd, personne pour réparer XD

Dès que j'ai ressoudé, je croise les doigts, je vous envoie une photo d'un truc qui marche.
D'ailleurs, une question encore, quoi mettre dedans vu que je n'ai pas de PCB, l'esthétique d'un frontend on s'en cogne, on veut jouer avec un rendu le plus proche de l'original, donc pas de PC, franchement.
Merci de votre aide

[wildpumpk1n]

Donc pas de PC box 15K?

Les solutions types RPIother2Jamma avec une distrib Crt sous attract mode, de base, brut, tu mets peu de rom dedans histoire de rester limité.

[Angelfred]

Hello camarade,

Pour te remercier de tt ce que tu as fait pour la commu, j’ai un slot mvs si tu veux
Il te restera à chopper des jeux ou une 161in1 et à toi le game

[DarkTrooper]

C'est un investissement mais pour un truc sans fioritures, qui se lance en deux secondes, qui te permet de jouer au 8, 16 bits, MVS, certains CPS a une bonne dose de classique arcade et dans le plus proche possible de l'original, a part des systèmes originaux je ne vois que le MisterFPGA. Les autres font de la pub mensongère.

Envoyé de mon Redmi Note 6 Pro en utilisant Tapatalk

[camarade35]

Hello camarade,

Pour te remercier de tt ce que tu as fait pour la commu, j’ai un slot mvs si tu veux
Il te restera à chopper des jeux ou une 161in1 et à toi le game

sérieux, c'est trop sympa, en plus faut avouer qu'avec NeoGeo y'a le principal.
Je ne sais pas quoi dire, si Merci, vraiment.
Donc je push dans le Jamma, je mets un dedans ou un 161in1 et c'est tout ?

@DarkTrooper : merci du tuyau franc, comme d'hab, je vais faire des recherches mais le cadeau d'Angelfred est.. ouah, top

@wildpumpk1n : bah j'avoue que je voudrais vraiment avoir un truc épuré et pas avoir à faire de l'emulation en fait

[Angelfred]

Oui sérieux on passe en mp pour tes coordonnées.

Oui juste à brancher sur le jamma mais les autres gars te l’expliqueront mieux que moi.

Pour avoir un Mister comme Dark te l’a conseillé c’est vrai que c’est le top et assez facile à mettre en place.

[DarkTrooper]

@DarkTrooper : merci du tuyau franc, comme d'hab, je vais faire des recherches mais le cadeau d'Angelfred est.. ouah, top

Et oui tu me connais depuis le temps, je suis pas du genre à tortiller du Q pour chi*r droit. Et le dernier tuyau que je t'ai filé était plutot bon il me semble, malgré les petits couacs

Mais oui, la propal de Angelfred est cool, ça ne m' étonne pas de lui, j'ai envie de dire. Par contre si je me trompe pas une 161in 1 suffit pas si tu veux le full set, il faut en prendre une autre. @snuf69 doit en savoir plus sur le sujet

[Funkychild]

Le full set est il vraiment nécessaire ?

@Gouki06 vend un Mister.

[DarkTrooper]

Le seul juge est Camarade, perso je m'en fout d'avoir tout mais certains y attachent de l'importance

[camarade35]

@DarkTrooper & @Funkychild : idem, nous sommes des joueurs de plaisirs à la maison.
Sur la Newlix maison, il doit y avoir une 40aine de jeux et tout passe par des raccourcis en Steam Big Picture (hack360 donc c'était le plus rapide entre les jeux PC et émulés)
Donc non, si il n'y pas le fullset ce n'est pas grave, après j'ai vu que Windjammers est manquant, snif, et 200€ le MVS Oo et souvent, les jeux que l'ont préfère ne sont pas dedans.
Mais comme a dit @Angelfred, pour commencer et surtout pour ne pas se ruiner, c'est très bien. On verra plus tard mais pour commencer :
réparer et jouer, réparer et jouer, réparer et jouer, réparer et jouer (voir la garde du roi lion, les zèbres)

[Narugawa]

GG Pour cette N'Styl, en Sit-down en plus ! Moi je suis plutôt partisan de garder d'origine (tu me connais ^^) avec le Jamma et l'écran 15K
Si tu ne met pas de PCB ou de slot MVS tu as effectivement l'option MisterFPGA qui est selon moi la meilleure alternative à l'original, bientôt un Mister>Jamma chez MisterAddons (qui est encore en test).
Perso je tourne avec des Slot Mvs et des PCB <3

Pour ton écran ça devrait pas être trop compliqué, c'est de la grosse soudure, profites en pour changer les condos ça fera toujours du bien.

Bon courage pour ta resto !

[camarade35]

Non mais sérieusement ? Oo, c'est pô juste , mes condos

[Cid2Nice]

Belle prise,

Je n'a pas cet écran dans la mienne donc pour le condo, heuresement que Snuf est là

T'as 4 boutons sur la borne, donc le slot MVS ça sera parfait (merci Angelfred). Le plus gros manque sur les cartouche multi mvs, c'est windjammer.

Sinon, c'est très simple à mettre en oeuvre, tu mets la cartouche dedans et t'allumes la bornes, tu joues.

[Angelfred]

Une alternative pour les jeux manquants -> les converts et/ou bootleg qui sont une copie du jeu original.

Prix approximatif des « gros jeux » = 70€

[camarade35]

Bon bah résultat négatif avec la platine
Du coup, écran déposé, contrôle et trop de boulot, comme dit @vik je vais me rabattre sur une TV cathodique (trouvée en don, j'aime ma région)


55CM en attendant.

Par contre, je me dis que vu que j'ai bien démonté je remettre au propre dedans et faire du ménage

Là j'aurai, encore, besoin de conseils les amis.

Voilà ce que je pensai changer :

- Alimentation (https://www.smallcab.net/alimentation-a ... -p-98.html)
- Cablage jamma car celui qui a touché avant est un sagouin (https://www.smallcab.net/cablage-jamma- ... -1920.html)
- Paire de HP car un sur deux ne veut plus rien savoir et là je ne sais pas sur quoi partir. Actuellement il y a 8 ohms 5W (https://www.smallcab.net/haut-parleur-1 ... p-343.html)
- Et il semblerait que je vais avoir besoin de ça --> https://www.smallcab.net/smallcab-jamma ... p-756.html ou ça --> https://www.smallcab.net/smallcab-scart ... -2300.html

Voilà, pensez-vous que j'oublie des trucs, des conseils ?
Merci d'avance la famille

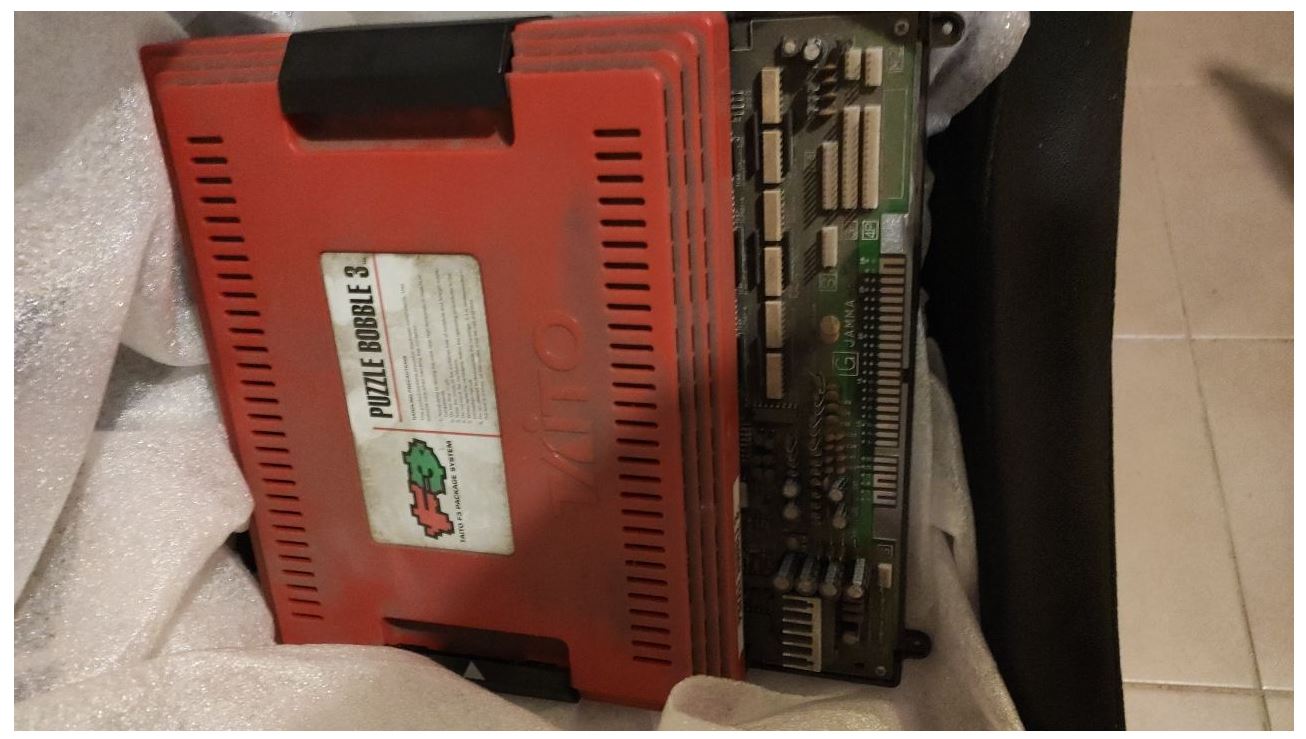

Merci, ah si, un client qui fait des flippers, de l'arcade et billard m'a prêté ça :p

D'ailleurs il a des cartons de PCB, voulez-vous que je demande ce qu'il a et les prix ?
