[TUTO] Création d'un câble VGA vers péritel

[DeathBlade]

Suite à la modification d'une borne d'arcade WDK que j'effectue actuellement, j'ai décidé de faire ce petit tutoriel qui explique comment réaliser un câble VGA vers péritel.

Prés-requis :

Un câble VGA.


Un câble péritel ou une prise péritel mâle.



Une prise molex femelle.


Une résistance 100 Ohms.


Du câble audio.
Un fer à souder.
De l'étain.


Il y a plusieurs possibilités quant à la réalisation de celui-ci :
Partir avec comme base un câble VGA et une prise péritel vierge ou préalablement dessoudée (prise sur laquelle on réalisera les soudures).
Partir avec comme base une péritel et une prise VGA mâle vierge (prise sur laquelle on réalisera les soudures).

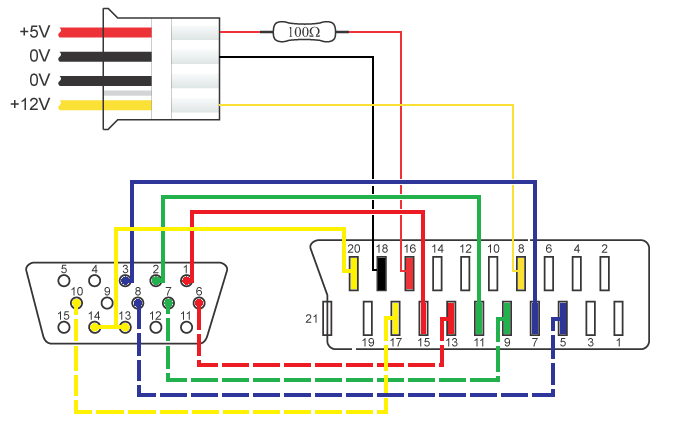

Toutefois dans les deux cas de figure, le schéma suivant devra être respecté :

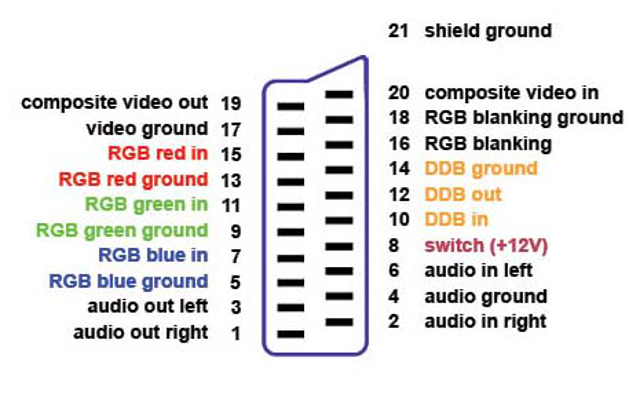

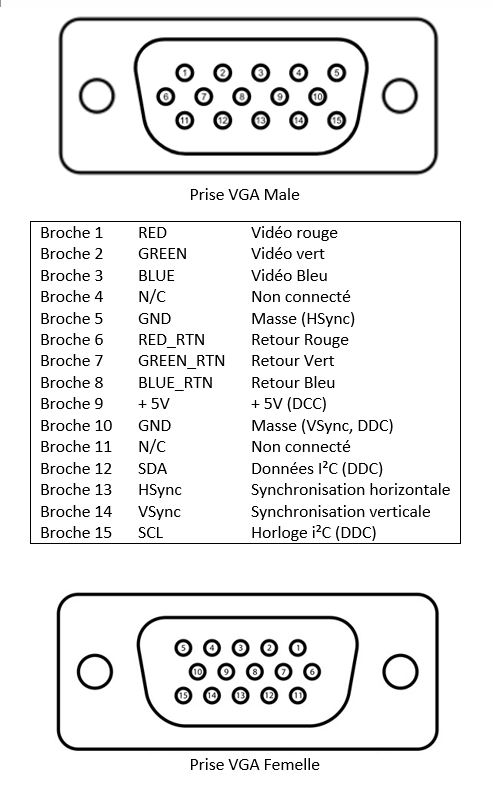

Informations sur les connecteurs :



Attention tous les câbles VGA ne sont pas utilisables, en particulier les câbles VGA avec masse commune, j’entends par là, les câbles VGA ou toutes les masses (rouge, vert, bleu, synchro ...) sont reliées entre elles. Pour savoir si le câble VGA que vous possédez peut être utilisé, il faudra se munir d'un multimètre et vérifier avec celui-ci que tous les picots (pins) sont isolés (qu'ils ne communiquent avec aucun autre).

Informations complémentaires :
Le +5V de la prise molex associé à la résistance de 100 Ohms relié à la péritel sert au basculement automatique sur le mode AV de la TV.
Le +12V de la prise molex sert quant à lui au basculement en mode RVB.

Mode opératoire :
Voici comment j'ai procédé pour la réalisation de ce câble, je l'ai testé sur trois téléviseurs de marques différentes et cela fonctionne à chaque fois :

Sectionner le câble VGA à l'une de ses extrémités. (Conserver la prise VGA mâle)
Repérer, à l'aide d'un multimètre, les fils nécessaires qui seront soudés sur la prise péritel mâle.
Etamer les fils après les avoir dénudés (fait de déposer de l'étain sur l'extrémité du câble ou composant).
Etamer les pins nécessaires de la péritel.
Souder les fils du câble VGA sur les pins respectifs de la péritel.
Etamer trois fils audio sur leurs deux extrémités.
Souder ses trois fils sur la prise molex femelle (+5V, +12V, masse).
Souder ses trois fils sur la péritel avec une résistance de 100 Ohms pour le +5V.

Voili voilou, j'espère que ce petit tutoriel sera assez clair et qu'il vous permettra la réalisation de votre câble.

Si vous avez des questions ou des suggestions à apporter à ce petit tuto n'hésitez pas
Bon bricolage à vous !

Sources :
Pour les images, via la recherche GOOGLE images.
Pour le texte, au plus profond des abysses de ma mémoire.

PS : Bien entendu, HSF ou moi-même ne pourront être tenus responsables des dommages occasionnés envers le matériel ou vous-même.

[moustic]

Merci pour le tuto l'ami par contre tu as oublié les images

[DeathBlade]

héhé tu es trop rapide j'étais en train d'edit le post :p
Voila c'est chose faite

[faeze]

ca c est un tuto de beau gosse. simple et efficace, j aime bien.

[JuL]

Bien bien, très claire.
Merci

[DarkEagle37]

Très bon tuto

[moustic]

Deathblade, je te félicite pour ton passage en SuperMembre tes différents partagés et tutos t'ont permis d'atteindre un nouveau statut. J'espère que tu continueras et même accentueras ton implication sur le forum
Encore félicitations

[NutsreturN2]

Salut

Y a vraiment pas moyen de le faire avec un cable VGA avec masse commune ? Parce que tout les câbles VGA que j'ai sont tous avec masse commune ...

[Julien]

Tres bon tuto on va essayer du coup

[Perc3val]

Bonjour,

Merci pour ce Tuto.
Est-ce que c'est possible de faire un câble dvi vers peritel ?
J'ai lu que le Dvi avait aussi des pin rgb analogiques et il est de plus en plus difficile de trouver des carte graphique vga performantes.

[Cannasteve]

Je sais pas si c'est possible mais De toute façon il faut passer ensuite par un logiciel pour baisser la fréquence d'affichage à 15khz mais ce logiciel n'est pas compatible avec les dernières carte graphiques j'aurais dien voulu mettre ma HD5870 sur un trinitron :'(

[miaouss]

Bonjour,

Merci pour ce Tuto.
Est-ce que c'est possible de faire un câble dvi vers peritel ?
J'ai lu que le Dvi avait aussi des pin rgb analogiques et il est de plus en plus difficile de trouver des carte graphique vga performantes.

Le plus simple c'est de faire le cable vga peritel. Ensuite si tu veux le brancher sur la prise dvi suffit de passer par un adaptateur dvi--vga.

Sinon les cartes compatibles se trouvent entre 10 et 30€ sur le boncoin.

[Perc3val]

Oui sur les site français il y en a des quantitées astronomique. Mais je suis en suisse.

[Ozone]

Quelqu'un pourrait me dire si on peut utiliser ce genre de câble et lui apporter les modifs nécessaires ( +12 et résistance)
Tous les câbles que je possède sont à masse commune.

http://www.ebay.fr/itm/Short-50cm-SCART ... SwxcRW-RbB" onclick="window.open(this.href);return false;

[lolo33]

Mon câble vga AmazonBasics n'a pas de masse commune.
A voir si c'est toujours le cas.
" onclick="window.open(this.href);return false;

@Perc3val Comme le dit miaouss, un simple adaptateur dvi/vga fera l'affaire.
https://www.amazon.fr/gp/search?ie=UTF8 ... 0dvi%2Fvga" onclick="window.open(this.href);return false;

[Rmundo]

apres avoir essayé et acheté plusieurs cables vga avec masses communes ( je voulais vraiment le faire moi meme, je n'ai pas cedé ! ) j'ai finalement trouvé ce cable pour quelques miettes d'euros chez boulanger , et c est parfait !!!


http://www.boulanger.com/ref/871953" onclick="window.open(this.href);return false;


pas de masses communes et les fils sont bien separés ( sur un cable il y a vait parfois 2 fils differents en un , l horreur)

[firewall]

Salut. Il y a une erreur dans le tuto. Il est dit que le +12V sert à définir le signal en RGB (pin 16 Commutation rapide) et le +5V avec résistance (+3V) au basculement en AV (pin 8 Commutation lente). En fait, c'est tout le contraire : +12V sur pin 8 pour la commutation lente, et le +5V avec résistance (+3V)sur pin 16 pour la commutation rapide. Par contre, le schéma dans la première image lui est bien OK.

[Mister Jub]

Salut. Il y a une erreur dans le tuto. Il est dit que le +12V sert à définir le signal en RGB (pin 16 Commutation rapide) et le +5V avec résistance (+3V) au basculement en AV (pin 8 Commutation lente). En fait, c'est tout le contraire : +12V sur pin 8 pour la commutation lente, et le +5V avec résistance (+3V)sur pin 16 pour la commutation rapide. Par contre, le schéma dans la première image lui est bien OK.

Le texte "information complémentaire" est erroné, mais le schéma (au dessus) est bon: fil jaune (12v) sur la broche 8, fil rouge (5v + resistance) sur la broche 16.

Et information complémentaire: si rien (0v) n'est branché à la broche 16 (commutation rapide) alors la commutation va se faire sur l'entrée composite.
Ce qui peut être utile si on veut faire entrer la video (composite) provenant de la prise jack d'un raspberry

[raditz]

Salut ! Très bon tuto, plutôt simple à réaliser, dommage, j'ai chopé le mien sur eBay à l'époque...

Petite question, je possède donc ce modèle


J'observe de très légères perturbations, ondulations sur l'image de temps à autre. Je pensais que ça venais de la TV, mais en testant sur d'autres TV, le soucis persiste.
Qqun aurait des pistes ?
Merci.

[reload1808]

Salut ! Très bon tuto, plutôt simple à réaliser, dommage, j'ai chopé le mien sur eBay à l'époque...

Petite question, je possède donc ce modèle


J'observe de très légères perturbations, ondulations sur l'image de temps à autre. Je pensais que ça venais de la TV, mais en testant sur d'autres TV, le soucis persiste.
Qqun aurait des pistes ?
Merci.

J'ai le meme mais helas, un des pin a peter...si quelqu'un sait comment reparer ca serais sympa......
