[TUTO] Tutoriel de câblage d'un relais sur une alim ATX

[Ragnarok64]

HAAAaaaaaaaa !! j'ai compris :lol!:

ça te permet en autre aussi donc d'allumer ton ampli, ton écran, etc... juste en allumant la borne ???

aller! dit moi que c'est ça
Oui :cheers:

Nickel !! Merci pour les infos, c'est vraiment ce que je recherchais.
Ceci dit, dernière question :
- si je branche un appareil lumineux dont la lampe est en 12v, mais que la prise électrique est en 220v, il doit bien y avoir un équivalent du relais entre les deux non ? (ou alors ça me dépasse tellement je n'y connais rien)
Non pas un équivalent, mais un adaptateur qui va réduire le 230v en 12v que tu place entre la sortie 230v qui vient du relais et ta lampe en 12v.

Par exemple, pour les boutons lumineux, il faut un adaptateur en 12v.

Pour un néon en 12v il faut vérifier si le support du néon est alimenté en 230v ou en 12v, certain modèle intègre un transfo 230v vers 12v.

[Inquisitom]

HAAAaaaaaaaa !! j'ai compris :lol!:

ça te permet en autre aussi donc d'allumer ton ampli, ton écran, etc... juste en allumant la borne ???

aller! dit moi que c'est ça
Il faut une puissance d'alim minimum pour ça ?? (écran, carte mère, neon, ampli etc ...)
@hyperfreestock : Tu conseillerais quoi ?

[hyperfreestock]

alors OK j'ai compris a quoi sert ce montage, c'est de la tuerie, j'y avais jamais penser !!

par ce que sans ça, ben tu est obliger de tout allumer manuellement !!!

mais sur ton schéma ça me dit pas ou je peux prendre du 220 pour l'ampli, l’écran etc.....

est la le jaune de l'alimentation je le prend ou ??

je voudrais comprendre avant de ma lancer je peux suivre et monter ce qu'il y a sur ton schéma, mais tous n'est pas très claire pour moi



tu veux pas me faire voir ou brancher les appareilles en 220 volt sur le schéma ?

excuse moi si j'en demande trop

[hyperfreestock]

HAAAaaaaaaaa !! j'ai compris :lol!:

ça te permet en autre aussi donc d'allumer ton ampli, ton écran, etc... juste en allumant la borne ???

aller! dit moi que c'est ça
Il faut une puissance d'alim minimum pour ça ?? (écran, carte mère, neon, ampli etc ...)
@hyperfreestock : Tu conseillerais quoi ?
alors si j'ai compris le relais fait passer le 220volt pour le matériel qui fonctionne au 220 donc tu peux prendre une alim pc

juste pour ton pc ! 450/500 watts !

[Ragnarok64]

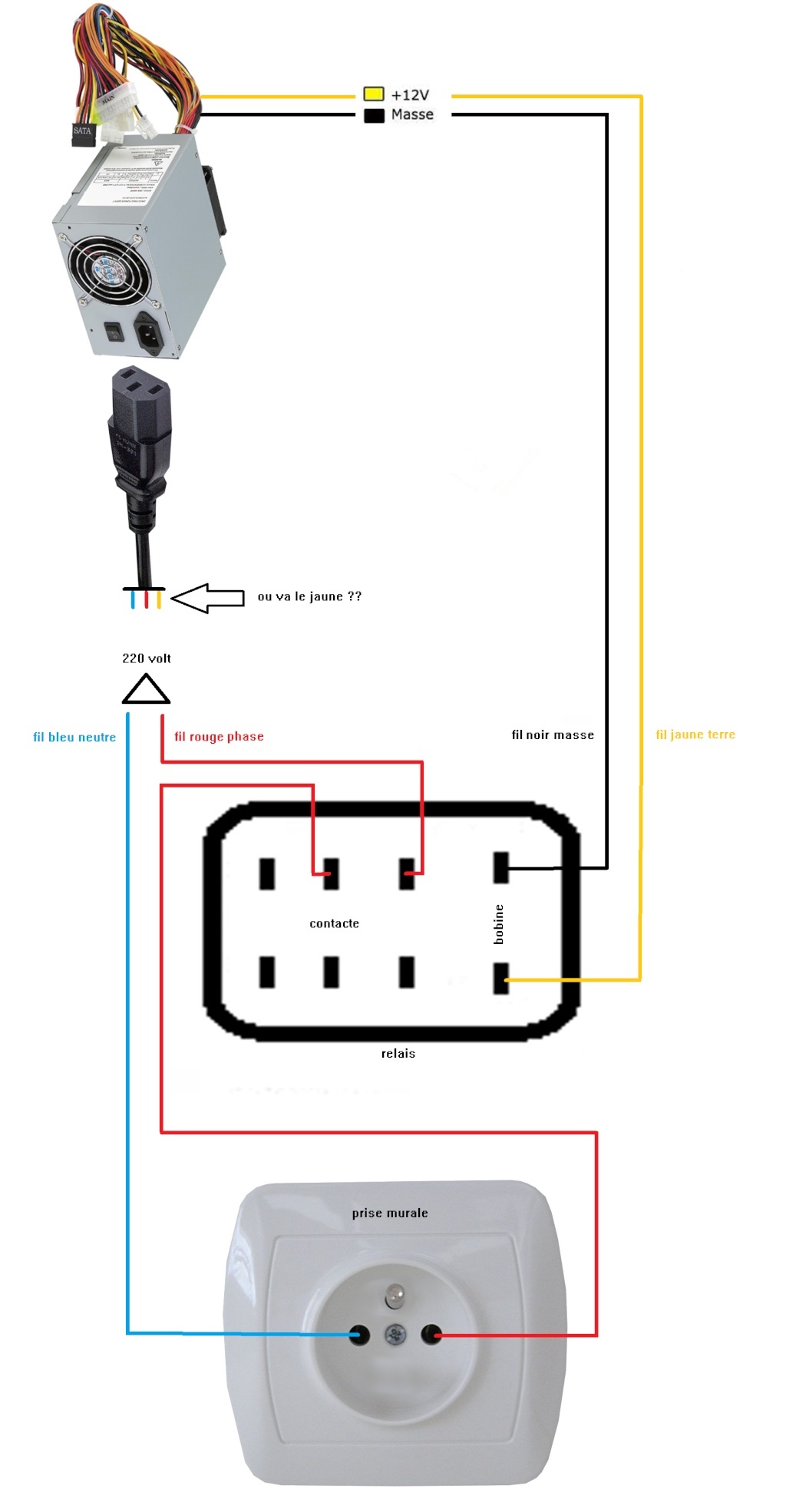

Ton erreur viens du fait que j'ai mal détaillé le bas du schéma.

Tu dois brancher ton alim ATX et le circuit de puissance du relais sur la prise murale de ton habitation et la sortie 230v du circuit de puissance sur une prise murale que tu installes dans le caisson de ta borne d'arcade.

Le fil jaune que tu montres est la mise à la terre, tu la raccordes donc à la prise de ton habitation et à la prise qui est dans ta borne.

Je t'envois par MP mon adresse skype pour t'expliquer.

[totodemoissac]

merci, tres utilile pour permetre d'allumer l'ecran etc... avec l allumage du pc

[Meth]

Merci beaucoup Ragnarok, j'ai suivi ton tuto avec l'aide de mon voisin, et ça marche très bien. C'est je trouve un plus dans ma borne. Donc encore merci .

[Ragnarok64]

De rien, si certain ont des questions.
Demander et j’essaierai de répondre quand j'aurai un moment, je suis un peu débordé en ce moment avec la préparation d'une lan party.

[will2be]

très intéressant ça !!!

mais j'ai rien compris     si ce n'est qu'il faudrait que je fasse ça    .

je vais relire et essayer de comprendre le montage, en tout cas merci pour ce tuto ragnarok !

[Kid Chameleon]

Pas évident tout ça   :scratch:

Mais si j'ai bien compris ça signifie 2 cables d'alim qui partent de la borne non ? Une pour le PC et une autre pour le circuit intégrant le relais....

Pas moyen de ne garder qu'un cable ?

[kikikirissx]

Je vous remet ce que jai mis dans mon WIP pour le relais

"L’étape suivante est d'alimenter tout mon matos juste en appuyant sur un seul bouton (Power du Pc)
Pour ce faire le principe est simple: câbler de la prise arrière de la borne vers une prise qui alimente le pc en direct, l'alimentation du pc commande un relais 12V qui permettra l'alimentation d'une multiprise ( écran, Hub Usb, ampli...)"



donc en gros j'ai placé une vrais prise dans la borne sur laquelle est branchée l'alim du pc en direct et je dérive le neutre et la terre sur une multiprise toujours dans le PC
La phase quand a elle passe dans le relais et la renvoie dans la multiprise quand il reçoit le 12v de la prise molex du pc (donc quand il s’allume)





Je sais pas si c'es plus clair comme ca

[Kid Chameleon]

C'est très clair. Me reste plus qu'à faire rentrer ça dans un bartop !

Merci !

[faeze]

Humm Humm. Je pensais avoir tout bien compris mais pas tant que ca en fait



J'ai bien saisi l’intérêt et le rôle du relais (pas son fonctionnement complet, mais pour l'instant ca ira). Dans le shema du tuto PDF coté alim molex où se branche le 230V ?
Je suppose qu'on fait une jonction sur l'entrée (prise habitation) pour phase terre neutre... Mais je voudrais confirmation

Toujours sur cette alim. La masse et Le 12V, sont bien les
Bornes 8 et 14 sur ce shema:

Bien que ce soit comme le port salut je demande malgré tout.

--------

Ensuite le shema de kikikiri, lui fait n'est pas identique a celui du tuto, la phase part bien dans le relais à l'entrée mais AUSSI à la prise interne de la borne.

Quelle différence cela fait-il ?

Merci

[kikikirissx]

te casses pas la tête avec la prise que j'ai mis a l’intérieur de la borne,
parts du principe que c'est la même qu'une prise murale, si tu regardes bien tu vois que les 3 fils (bleu rouge jaune) sont relier de ma prise murale a ma prise interne.
la prise interne de la borne c'est pour alimenter l'alimentation du PC

le rôle d'un relais c'est juste de commander (simuler un interrupteur) dans mon cas précis c'est une multiprise que je commande: il ya du jus sur cette multiprise uniquement quand le PC est allumé.
ca me permet donc d’éteindre complètement mon écran, mes Hp mon caisson de basse mon Hub usb,...) bref tous ce qui est branché dessus, ils ne consommeront pas et ne sont pas en veille.

après pour récupéré les 12 V je te conseil plutot de prendre un rallonge molex et de la couper comme ça tu détériores pas ton alime PC et encore moins le gros connecteur 24pins de la carte mère

hesites pas a poser des questions si c'est toujours flou



Edit (je viens de capter ta question enfaite)

sur le tuto en pdf il n'a pas représenté l'alime du pc mais juste le molex 12V pour le relais  enfaite la prise de l'alim PC est brancher sur une autre prise
donc pour faire la comparaison entre le tuto pdf et ma représentation , il faut comprendre que :

la prise mural du tuto pdf sont les 3 flis tout a gauche de mon schéma,
la prise murale de al borne du tuto pdf est ma multiprise (donc la ou vous branché l'ecran Co)
Ma prise murale dans ma borne n'est pas représenté dans le Tuto pdf mais sert a brancher l'alim PC d'ou part le molex 12V
le molex 12v est le molex 12V
je pense que c'est plus clair ainsi...

... jespere

[faeze]

Ca roule j ai capté, en effet c est pas compliqué. Je vais commander ce matos (relais, et porte relais). Pour commander également le caissons, neons, écran grace a une multiprise.

Pour le 12v j était parti du principe de chercher le courant a la base alors que,comme tu le dit sur une molex c est bien plus pratique.

Merci bien du coup de main

[gege044]

hyperfreestock, le jaune que tu montres sur le schéma, c'est la terre.
@+
gégé

[Ragnarok64]

Salut tout le monde.

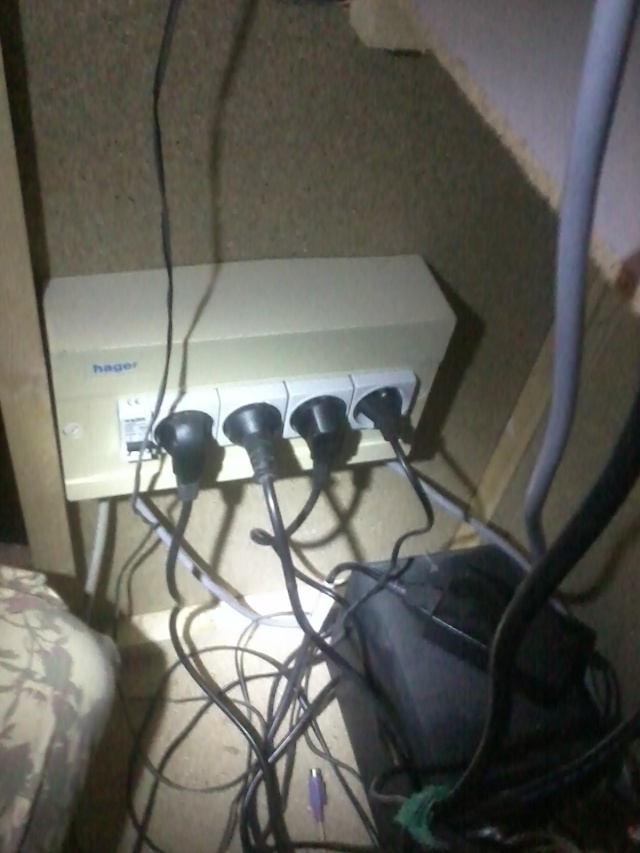

Surtout, travaillé toujours avec le courant coupé et acheter un boitier pour tout protéger.

[Fabrice_c1]

Salut tout le monde.
Surtout, travaillé toujours avec le courant coupé et acheter un boitier pour tout protéger.

Houla, ça te prend de la place tous ça, tu aurais pus couper les prises mâles et tous raccorder sur un bornier en plus c'est moins chère
Sinon le system de relais c'est très bien, attention a bien vérifier l'intensité sur le circuit de puissance du relais rien de trop puissant, d'ou l'intérêt du disjoncteur

[Ragnarok64]

Pour la place c'est bon elle fait environ 1m90 de haut sur environ 50cm de profondeur  :lol!:
Pour le prix juste un disjonteur 16A, le reste c'est de la récup de chantier.
Pour le relais, c'est un modèle à haut pouvoir de coupure.

[enzo]

Bonjour,

Merci pour le tuto, je cherche de même à construire une multiprise maître / esclave.

J'ai trouvé d'autres tuto sur Internet dont celui-ci (branché sur du 5V au lieu du 12V, mais le principe est le meme):
http://ludvol.free.fr/articles.php?lng=frpg=232

Et ils indiquent de bien mettre une diode en inverse du relais (ainsi qu'un fusible de protection d'ailleurs), je ne pigeais pas trop pour cette diode (pour être clair, je suis une quiche en électricité), et cela est confirmé avec ce site qui est souvent revenu durant mes recherches:
http://www.sonelec-musique.com/electron ... elais.html

Peut-etre serait-il intéressant que vous recoupiez votre tuto avec celui ci ?

A moins que votre relais intègre deja cette diode de protection ?

et pourquoi prendre un relais 2RT ?, un 1RT suffirait a priori non ?

Je prepare ma liste de course pour construire cette multiprise...
