[WIP] 1er Bartop Frankeezz XL - CP 55cm - Black 16:10

[Derf]

Salut.

J'ai enfin lancé la fabrication de mon Bartop. Apres pas mal de recherche et également avec un petit coup de pouce du challenge Smallcab !!
Merci Frankeezz et Jul pour les plans !!!!!!!!!!!!!!





Mon projet: Commencé le 14/12/16 en mode concret (planches MDF achetées)
- Bartop 2 joueurs
- Modèle Frankeezz XL élargi à 55 cm - Thème Black (vinyl LM) + Coloré au niveau du control panel Thème Pacman.
- Ecran wide 22 (pas trouvé d'ecran 4/3 !!!!) et souvent les gens les nomment 4:3 ou 4/3 alors que ce sont des 5/4 ou 5:4 bref ça ma soulé et j'ai pris du 16:10
- Raspberry PI3 + recalbox V4

Détails :
Outils :
Défonceuse Bosh + bague de copiage + masque + vieille aspirateur (il a pris cher !!)
Scie sauteuse, je déteste. Je coupe rien de droit avec ça.
Meche à bois plate taille : 24 / 28 / 30


1/ Eléctronique
- Raspberry PI3 => Acheté, paramétré et testé => OK
- Ecran 22 '' 16/10 wide - prise DVI
- Cable HDMI/DVI => EBAY
- Enceintes => 5 cm 10 w (SmallCab)
- Ampli => (SmallCab)
- Rallonge USB - Connecteur en façade x 2 => (SmallCab)
- Kit Joystick => 2 Sanwa Joystick JLF-TP-8YT (SmallCab)
- boutons credit + player + Hot Key => Bouton chromé lumineux bleu 28mm (SmallCab)
- Alimentation molex 5V et 12V 2A pour allumer 5 boutons (le canon pour tuer la mouche) (SmallCab)
- Boutons Sanwa OBSN-30 pour le reste (SmallCab)
- Eclairage Marquee => leds ??? pas encore décidé
- 1 x Module d’entrée avec filtre EMI => (SmallCab)
- 1 rallonge : à coupler avec le Module d'entree avec filtre EMI. => à faire

2/ Cab

- Gabarit pour les Side en 10 mm
- Découpe du Medium terminée => Side 19 mm noir (le 19 n'existe que en noir chez LM) le reste 18 mm
- Rainurage pour T-Molding => OK
- Perçage boutons et sticks => Frankeezz remodifié sur sketchup pour ajouter des boutons.
- Assemblage => bien avancé, pas de vis sur le control panel - utilisation de raccords d'assemblage, idée trouvée sur le forum.
- Finitions (rebouchages des vis des side, ponçage) => A faire
- Pose du Vinyl Side extérieur à faire
- Verre pour l'ecran à acheter 4 mm anti reflet ??? pas décidé.
- Plexi pour le Marquee ?
- Stickers Marquee. J'ai repris un titre RETRO ARCADE et ajouté PACMAN et les 4 fantomes qui reprennent les couleurs des Boutons du CP. => à imprimer
- Grilles enceintes => commandées en attente de réception montées !
- T-Molding => 20 mm Smallcab
- refermer le tout, panneau arriere avec prise et interrupeur de facade. => à faire

3/ Cablage OK

- Recalbox installé => OK
- Scraper => Ok puis plus OK apres avoir testé un logiciel trouvé sur le forum recalbox bref encore à pofiner
- CP cablé et testé => OK
- Joué => OK !!!!
- Ampli + enceinte => Ko manque des cosses ... une broutille. mais à faire soudé tout simplement !

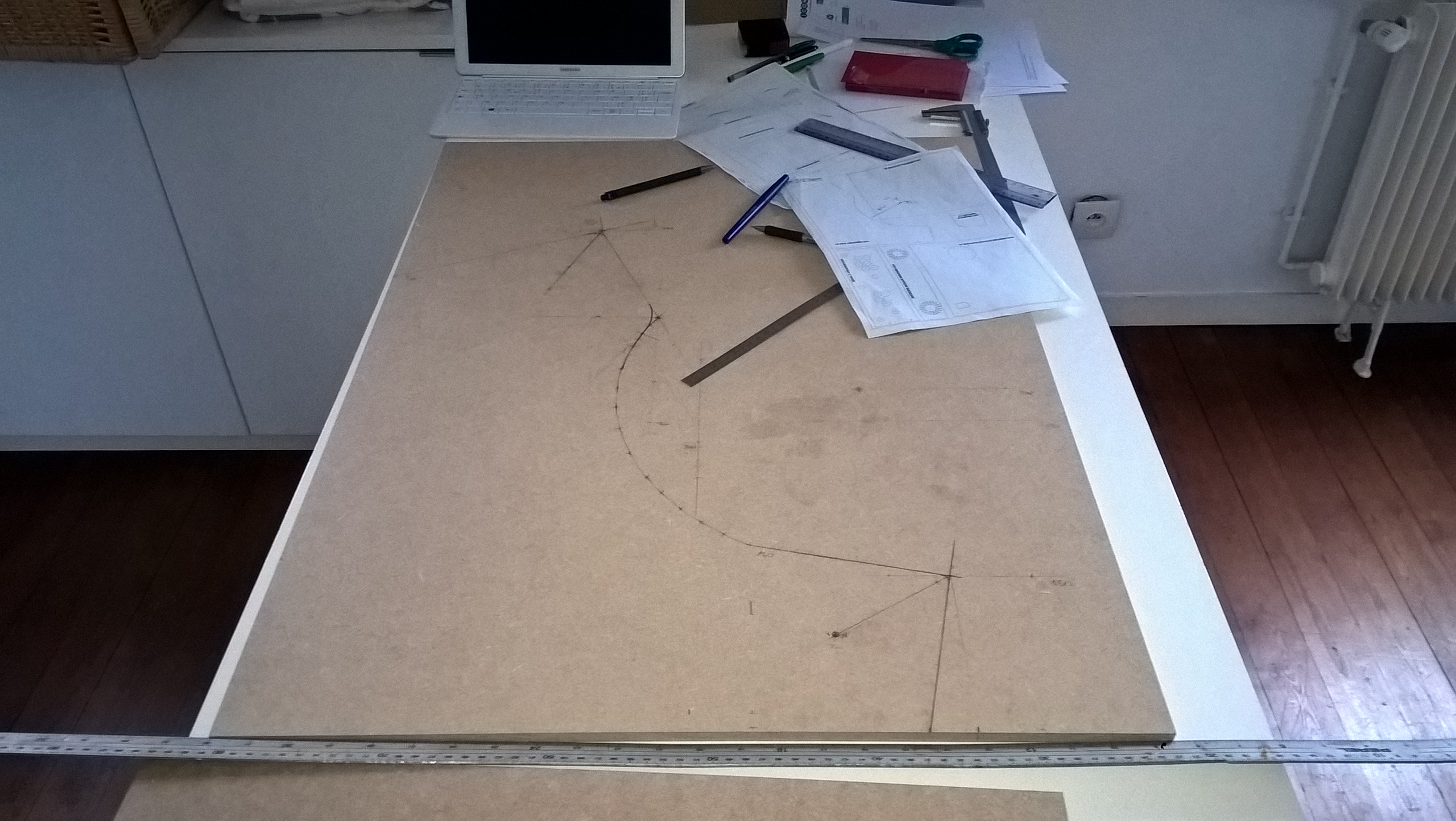

Début du Traçage :

Un gabarit c'est plus raisonnable :

Réception du matos et achats d'outils

La partie technique : quand on a jamais fait, c'est le premier passage ou l'on est fier une fois réussie parce qu'avant de commencer ==> "j'y vais mais j'ai a peur! "

le copiage : on est fier aussi à ce moment la quand c'est fait. avec le décalage de la bague à copier.

L'impression 1:1 => j'ai galeré pour avoir mon control panel à l'echelle sur papier .... CP retravaillé sur sketchup.

Le défonçage du CP de 18 mm

[Redblood]

C'est un très bon début Derf! Bien joué
D'ailleurs j'ai hâte d'en être au même stade que toi.

N'ayant pas commencé la construction à proprement parlé, j'aurais quelques questions:
* Pour le bezel tu vas opter pour du verre 4mm? pourquoi pas du plexi imprimé? tu as peur des rayures?
* tu as une idée du budget total en comptant l'outillage acheté?
* tu as cablé tes boutons via module USB ou via le GPIO du raspberry? ayant achété les mêmes joystick et boutons que toi, tu as pris quoi comme cable?

Merci d'avance pour ton retour et bon courage pour la finition de ton projet

[loujez]

Bravo derf, bonne avancée. Je me lance bientot pareil. Hate d'y etre.

[Derf]

C'est un très bon début Derf! Bien joué
D'ailleurs j'ai hâte d'en être au même stade que toi.

N'ayant pas commencé la construction à proprement parlé, j'aurais quelques questions:
* Pour le bezel tu vas opter pour du verre 4mm? pourquoi pas du plexi imprimé? tu as peur des rayures?
* tu as une idée du budget total en comptant l'outillage acheté?
* tu as cablé tes boutons via module USB ou via le GPIO du raspberry? ayant achété les mêmes joystick et boutons que toi, tu as pris quoi comme cable?

Merci d'avance pour ton retour et bon courage pour la finition de ton projet

Merci,
Pour le Bezel, deja j'attendais d'en etre à ce stade pour me rendre compte du positionnement de l'ecran, ensuite le verre me parait plus quali ... mais j'avoue que je ne sais pas encore trop, j'attends potentiellement des conseils
Pour le budget :
pres de 300 € chez smallcab 280 - 290 € (boutons joy, cables, ampli, enceinte, raspberry complet, t-molding, alim boutons lumineux, usb, jack, interrupteur alim generale...)
Outils, défonceuse 1400 Bosh 135 €, mèche plates 12 €, planches 40 € parce que j'ai prix du mdf noir, sinon faut pas se prendre la tete et prendre tout en 18 mm classique.
ecran 30 €, rallonge ? , le reste comme les vis, les mèche à bois classique, la perceus visseuse, j'avais déjà

J'ai câblé directement sur GPIO, j'avais pas envie de rajouter un pb de compatibilité ou de réglage supplémentaire si il y'a ...
J'ai pris Cablage GPIO 2.8mm - RaspBerry pour les boutons sanwa, comme les joy ont leurs cables, j'ai pu utiliser les cables en 4.8 pour mes boutons lumineux.
les cable joystick sont fournis (je les ai inclus), 2 x Sanwa Joystick JLF-TP-8YT
- Connecteur 5 broches: avec connecteur Dupont

[Derf]

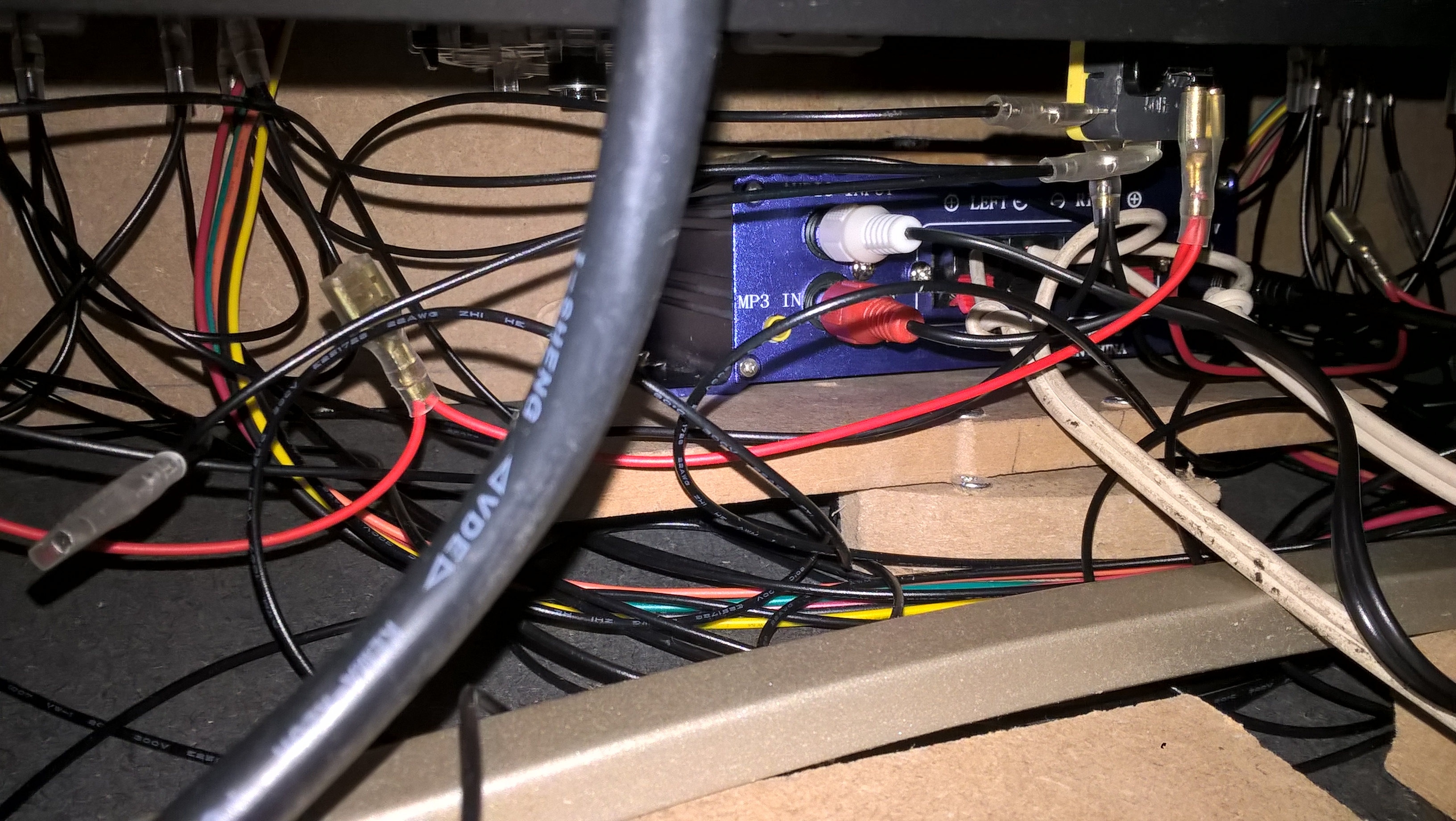

Ne pas lésiner sur le son !!! ca gache le plaisir, c'est comme regardé un blue ray avec un son de divx - screener
Je pensais que la fin de cette borne allait etre une formalité .... mais non
Je viens de connecter mes HP à l'ampli, http://www.smallcab.net/amplificateur-a ... p-385.html"

HP : http://www.smallcab.net/haut-parleur-8ohms-p-566.html"

le son est bof. il était meilleur avec
mes vieilles enceintes de PC de 20 ans toutes jaunies, les moins cher de l'époque étudiante !!

il y'a du souffle, et son vraiment moins bien. même en réglant bass et aigu.
est ce que pour le souffle, les cables jack et RCA sont de mauvaises qualité ? ... je vois qu'il y'a une entrée jack MP3 in, je testerai.

le son, est ce la taille des enceintes ?? sinon j'achète ca : http://www.smallcab.net/haut-parleur-10 ... -1330.html"
n'hésitez pas si vous avez rencontré le pb.

[phl49]

Ne pas lésiner sur le son !!! ca gache le plaisir, c'est comme regardé un blue ray avec un son de divx - screener
Je pensais que la fin de cette borne allait etre une formalité .... mais non
Je viens de connecter mes HP à l'ampli, http://www.smallcab.net/amplificateur-a ... p-385.html" onclick="window.open(this.href);return false;



HP : http://www.smallcab.net/haut-parleur-8ohms-p-566.html" onclick="window.open(this.href);return false;



le son est bof. il était meilleur avec
mes vieilles enceintes de PC de 20 ans toutes jaunies, les moins cher de l'époque étudiante !!



il y'a du souffle, et son vraiment moins bien. même en réglant bass et aigu.
est ce que pour le souffle, les cables jack et RCA sont de mauvaises qualité ? ... je vois qu'il y'a une entrée jack MP3 in, je testerai.

le son, est ce la taille des enceintes ?? sinon j'achète ca : http://www.smallcab.net/haut-parleur-10 ... -1330.html" onclick="window.open(this.href);return false;
n'hésitez pas si vous avez rencontré le pb.

Beau travail !

Pour le souffle, je n'ai jamais eu aucun problème, pourtant je suis passé par un petit ampli en kit 12 volt acheté sur internet et des enceintes de 6,5 cm de diamètre achetées chez conrad.

C'est roots (avec un son un peu comme les bornes de ma jeunesse) mais c'est propre

[karl62]

Salut pour le moment je suis avec des petites enceintes urban factory de pc , donc je dois maintenant choisir mon kit ampli haut parleur, as tu toujours des soucis de souffle avec ton matériel ?

Idéalllement j'aimerai aussi avoir un son assez puissant pour entrer dans le jeu .....donc si tu as trouvé un meilleur compromis pour le son ......


Je précise que mon bartop a des trou de 60mn prévu pour les hauts parleurs , donc comment choisir ceux qui vont bien s adapter ?

merci

[Derf]

Salut pour le moment je suis avec des petites enceintes urban factory de pc , donc je dois maintenant choisir mon kit ampli haut parleur, as tu toujours des soucis de souffle avec ton matériel ?

Idéalement j'aimerai aussi avoir un son assez puissant pour entrer dans le jeu .....donc si tu as trouvé un meilleur compromis pour le son ......


Je précise que mon bartop a des trou de 60mn prévu pour les hauts parleurs , donc comment choisir ceux qui vont bien s adapter ?

merci

Pour le souffle, c'est pas trop gênant quand on met du son ... je suis passé par l'entrée mp3 in "jack" "jack" ca à l'air mieux que rca.
Il y'a un sifflement quand on met le volume à 0, un peu désagréable.

Sinon je vais installer : Module d’entrée avec filtre EMI, "EMI filters".
http://www.smallcab.net/module-dentree- ... p-534.html" onclick="window.open(this.href);return false;
je ne sais pas si ça va aider pour les interférences, en fait j'y connais pas plus que ca en elec etc. Je suis sceptique mais de toute façon ça fait plus propre qu'une rallonge.

mais pour les enceintes je suis sur que j'ai vu trop petit (en plus sur le site il le dise ... j'ai fait mon radin nan en fait je pensais que ça allait être suffisant et plus sympa esthétiquement., rien que des 6,5 feront la différence pour toi mais il faut un minimum de Bass sinon les sons aigus sont irritants, si j'en rachète je prend des 10 cm 20 w, je laisse mes petites grilles on verra.

[karl62]

donc si je veux des 10 je dois faire des trous de 10 à la place de mes trou de 6 ?

pas évident de refaire un trou dans un trou .....

[Derf]

Moi je laisse mes petites grilles et mettrai des enceintes plus grande avec un peu de défonceuse.

[Derf]

Il me reste donc à acheter, le Bezel et le marquee :

Pour le Bezel :
- Verre ou plexi ? Verre antireflet ?

Pour le Marquee :
- Avez vous un conseil, car chez pixartprinting, c'est pas très intéressant financièrement pour un Marquee uniquement :

• Total Net € 5,48
• Expédition € 16,68
• TVA 20.00% € 4,43

soit € 26,59 au total .... pour un marquee de 55 cm x 15

Merci d'avance pour vos commentaires

[Chukytoad]

Je suis en train de me poser exactement la meme question que toi concernant le prix. As tu fait appel a un imprimeur local pour faire la comparaison ?

[Derf]

Je ne sais pas trop comment chercher ... Mais si les fdp font 70 % du prix, il faudra trouver en local.
Y'a des imprimeurs mais pour les pros. ..

[Derf]

Marquee acheté chez easyflyer en vitrophanie, J+6.

Je vais acheté 2 plaques de plexi pour mettre le marquee en sandwich.
pour le Bezel, je vais acheté du verre de 3 mm 55 x 33 et faire le cadre en vitrophanie noir.

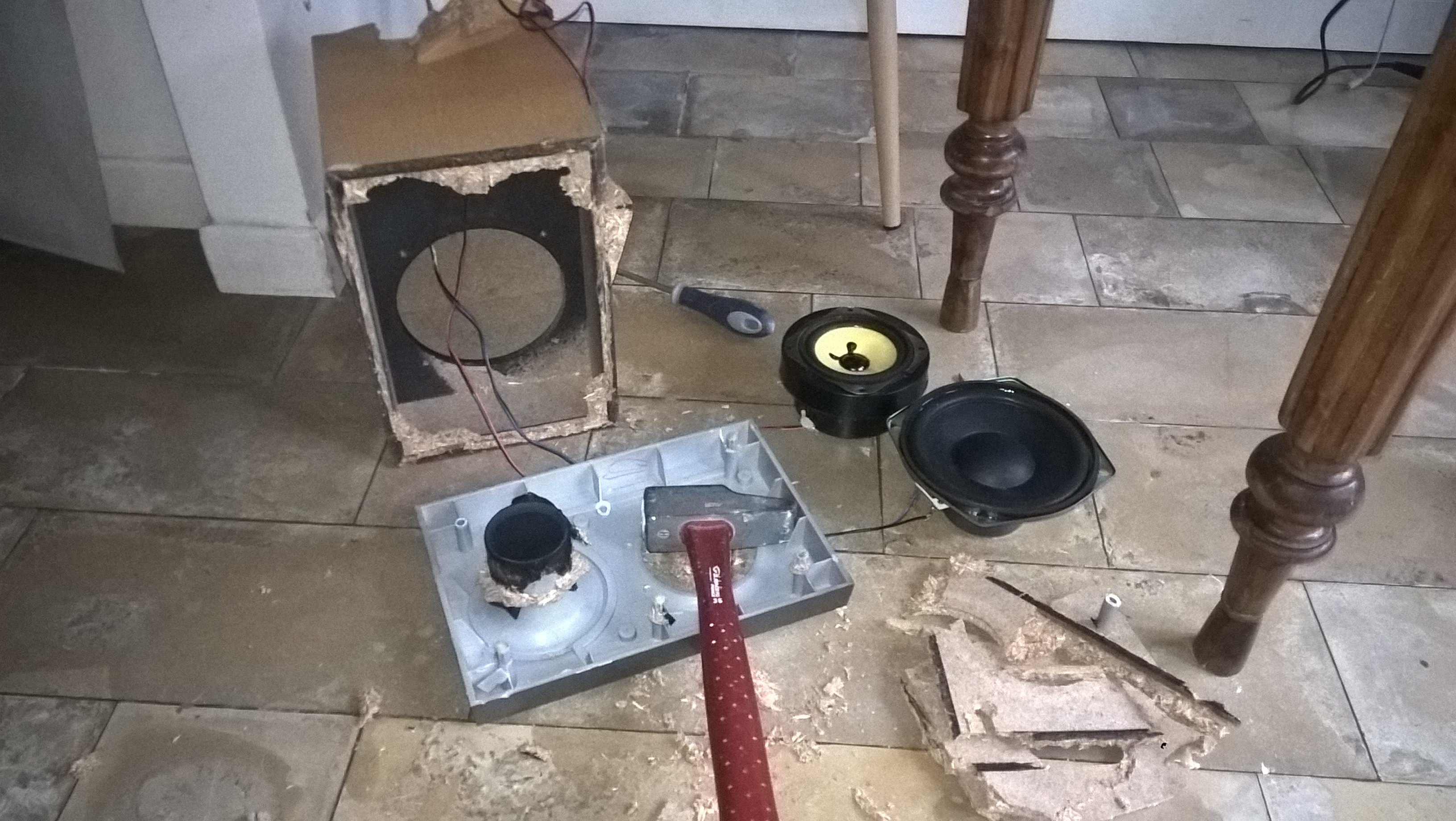

pour les enceintes je vais démonter mes enceintes recuperees à la dechetterie :

Je ne sais pas si c’est optimisé pour mon ampli mais ca me convient

[

[tuhx]

Merci de nous faire suivre ton WIP, je suis en train de rassembler du matos de mon côté avant de commencer les choses serieuses... j'y vais petit à petit car la note finale est plutôt conséquente mais bon sang quel plaisir de suivre vos avancés, j'ai vraiment hâte de commencer mon petit périple !

[Derf]

LA suite et quasi la fin :
Le piège quand la borne a commencé a fonctionner, ... j'ai joué joué joué ... et mis du temps avant de reprendre les finitions.

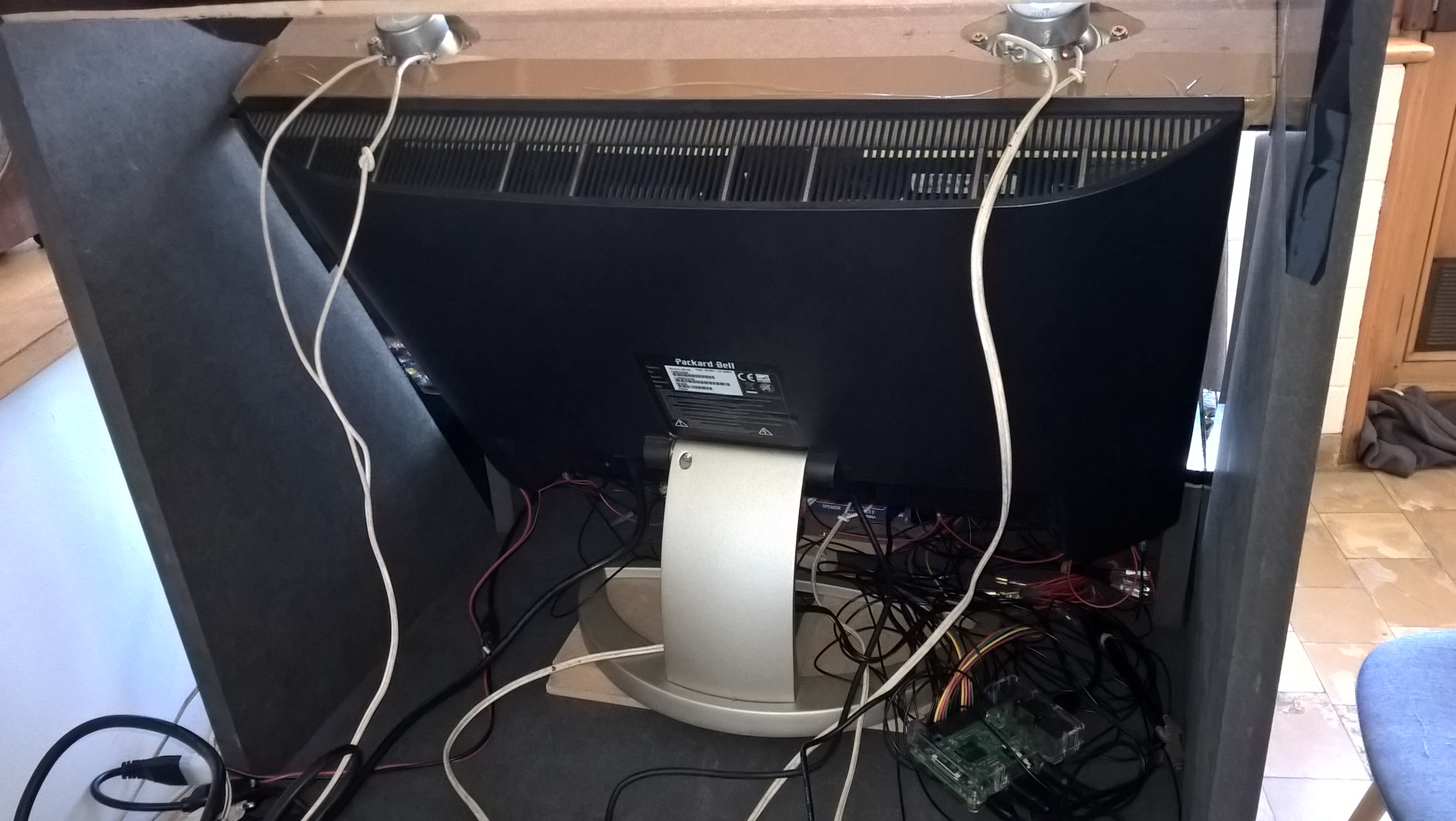

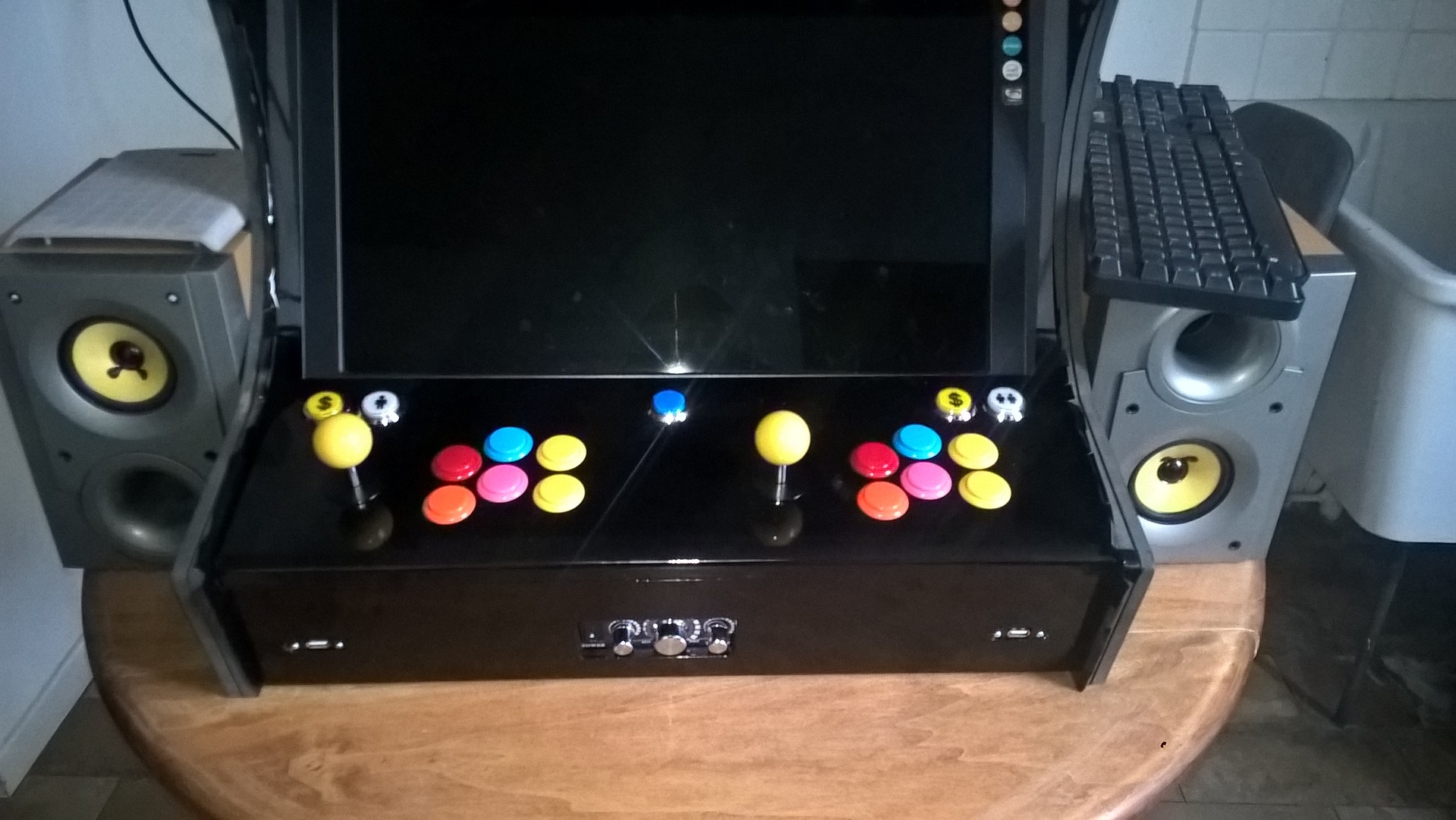

Changement d'enceintes :

La vitre 4 mm :

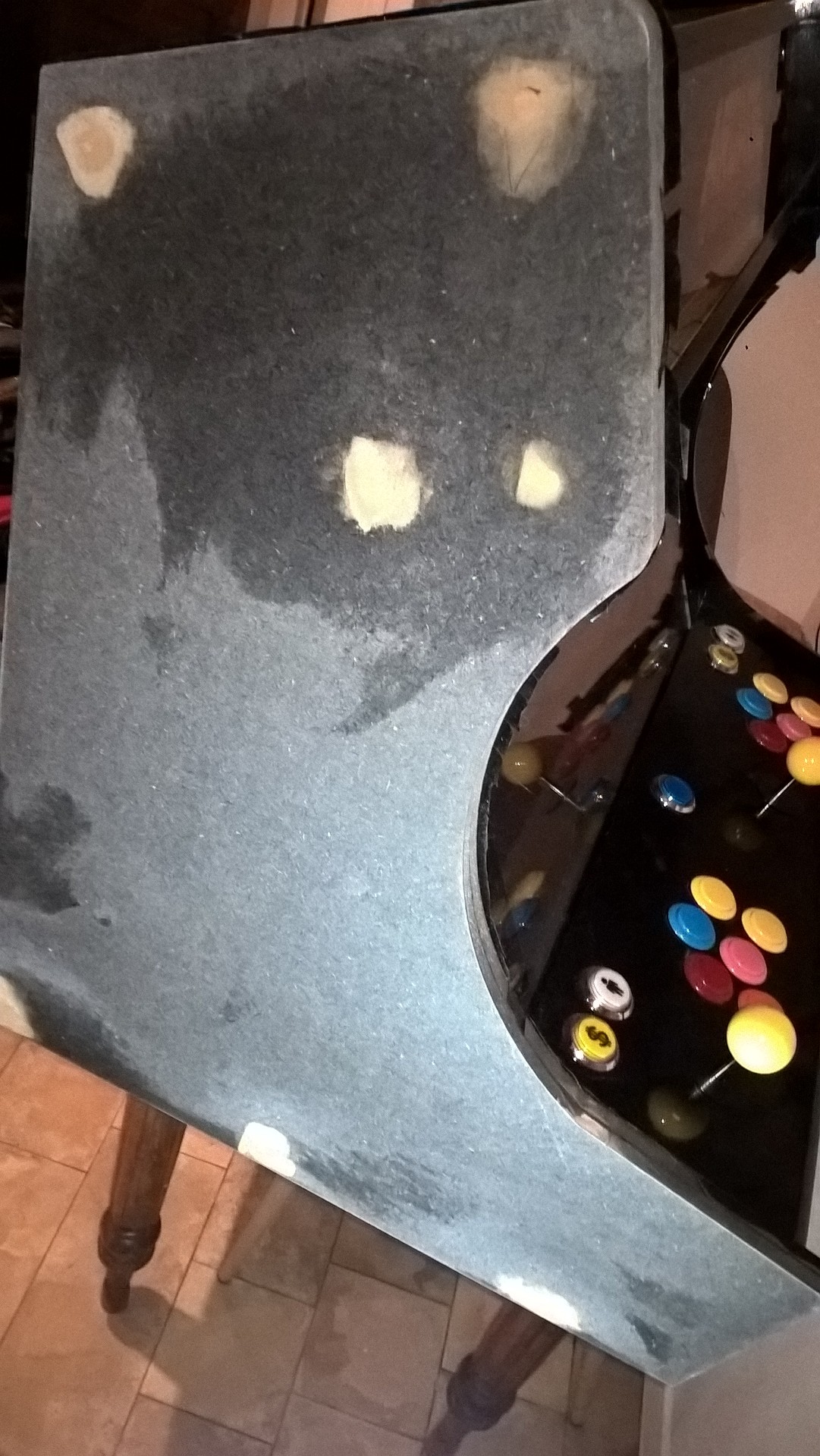

Rebouchage des trous des sides et vinyl noir :

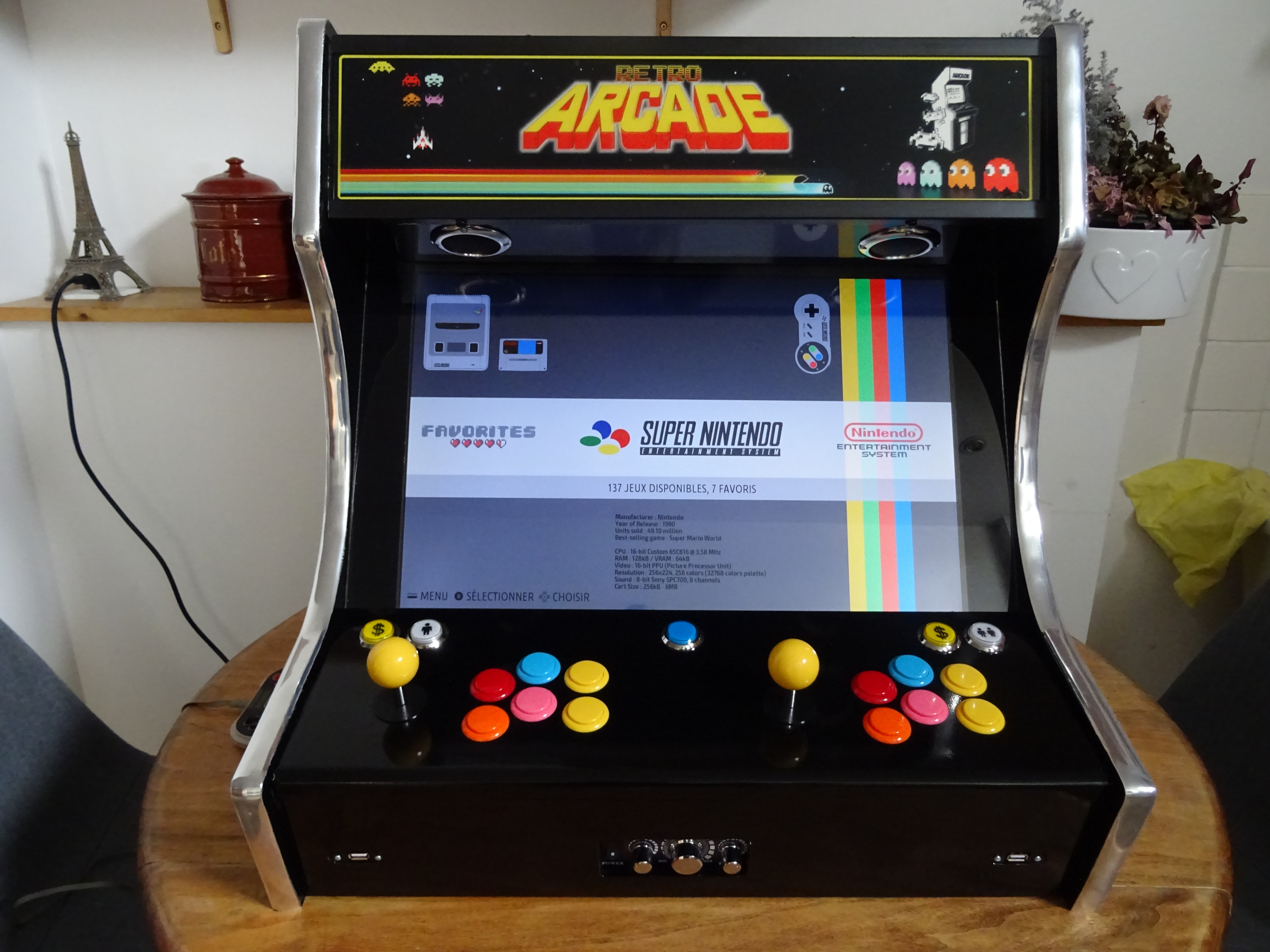

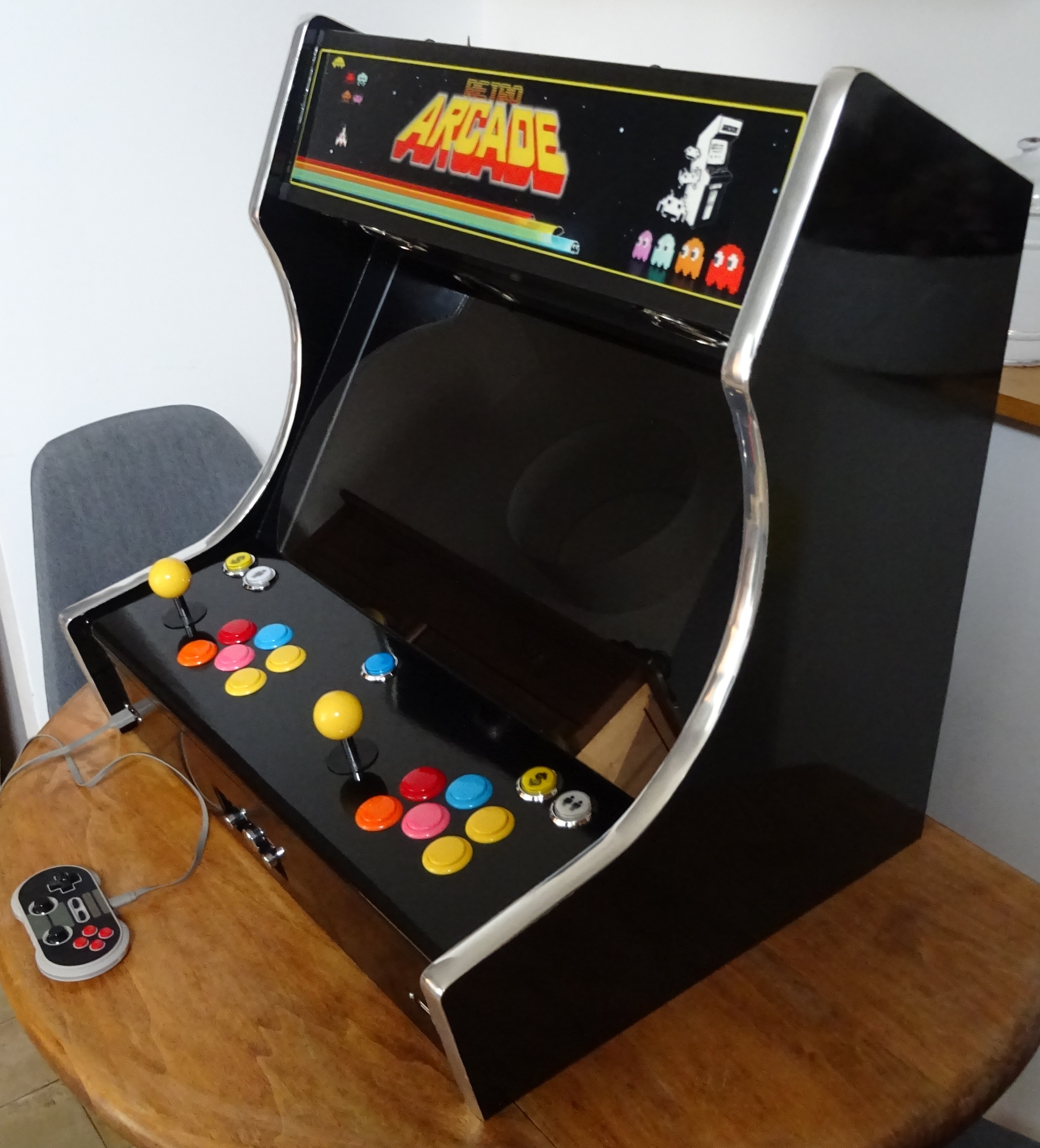

L'ensemble :
avec marquee sur vitre 2 mm soutenu par corniere pvc noir mat
t-molding,
et 2 bandes noir latérales en vitrophanie sur la vitre pour faire le bezel, l'écran est assez grand donc rien en haut et en bas de l'ecran :

[madmax2]

Beau boulot ! Les cornières font du 500mm ? Tu les à trouvés ou ?

[Derf]

Beau boulot ! Les cornières font du 500mm ? Tu les à trouvés ou ?

Merci, ca fait tjs plaisir.
Les cornières sont longues de 2 m et large de 1,5 cm,ca se découpe tout seul au cutter.
Achetées chez Castoche.

[madmax2]

Beau boulot ! Les cornières font du 500mm ? Tu les à trouvés ou ?

Merci, ca fait tjs plaisir.
Les cornières sont longues de 2 m et large de 1,5 cm,ca se découpe tout seul au cutter.
Achetées chez Castoche.

Ok merci beaucoup, je pense me prendre ça !
