[GALERIE] Mes bornes d'arcade

[Namsan]

Coucou à tous !

EDIT : présentation de la Blast ci dessous, et bien plus bas le Delta 32 HD RS.

J'ai reçu ma borne il y quelque jours déjà mais vu que je l'ai complètement démonter je n'ai même pas eu l'occasion d'y profité :s

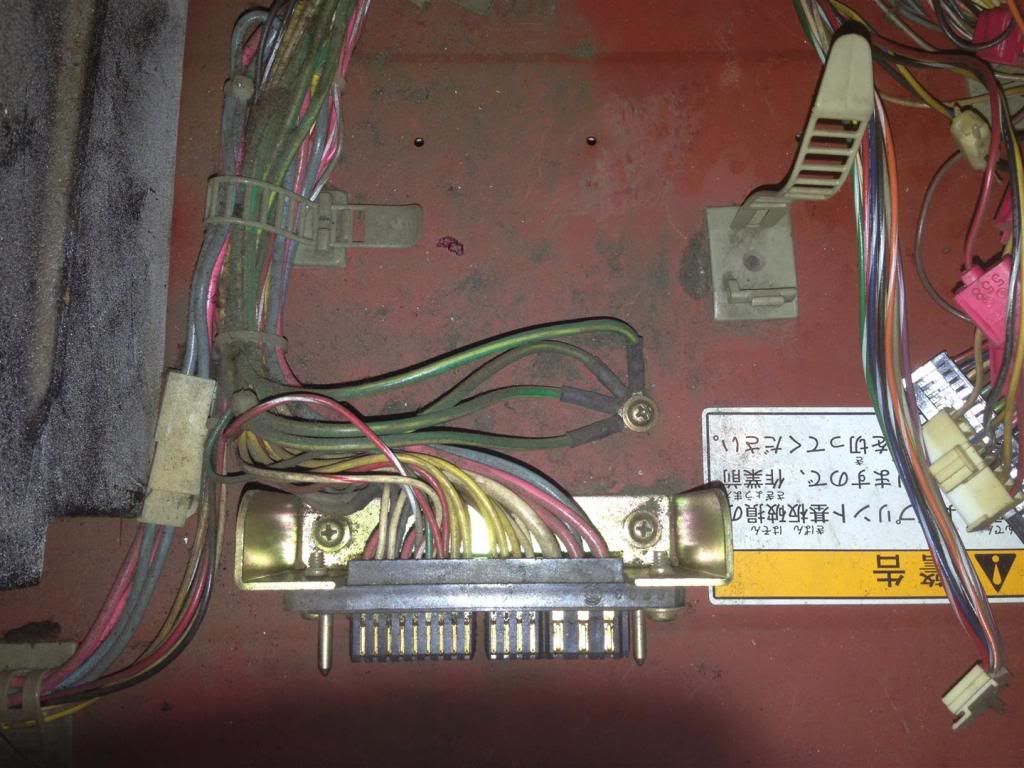

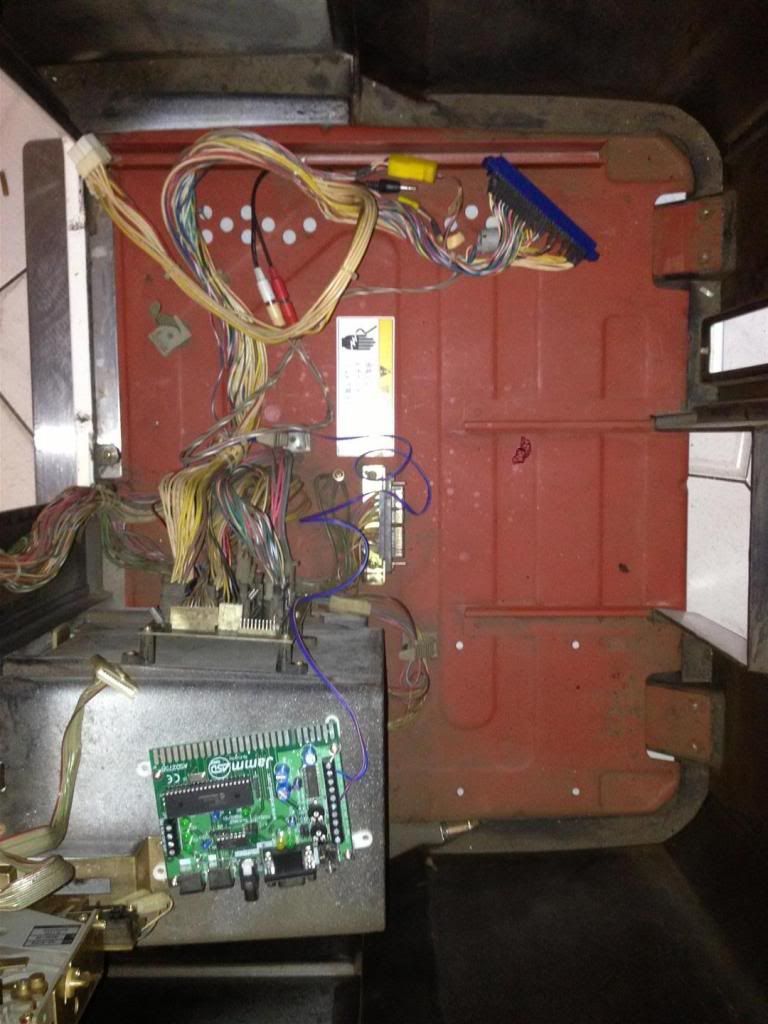

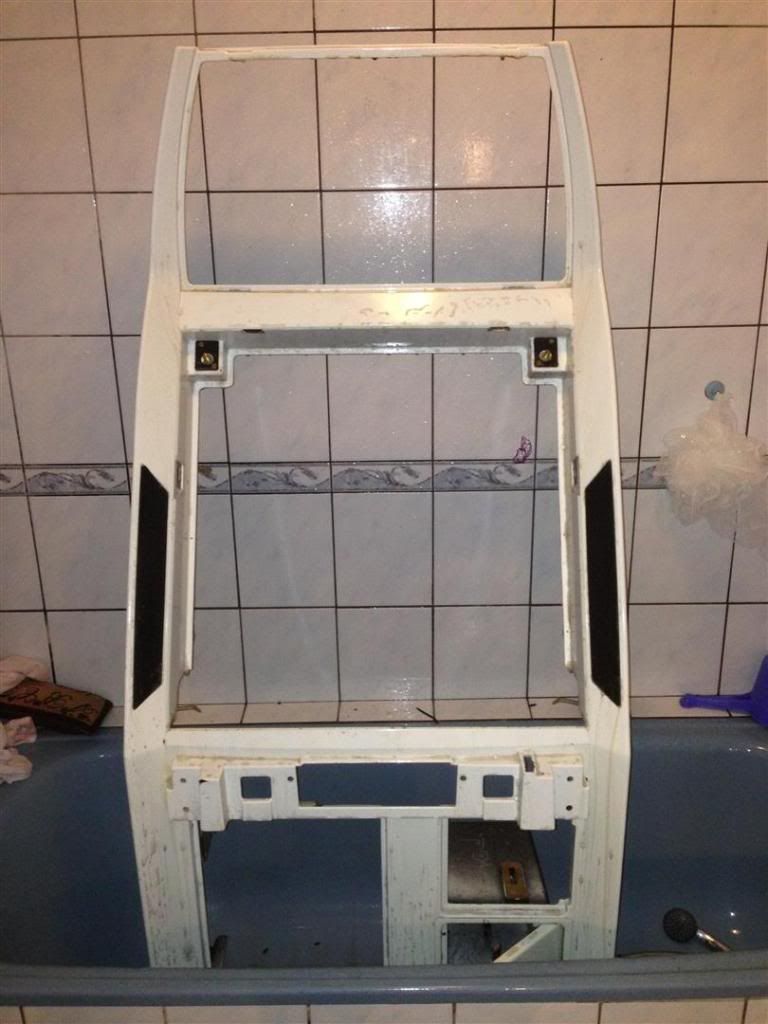

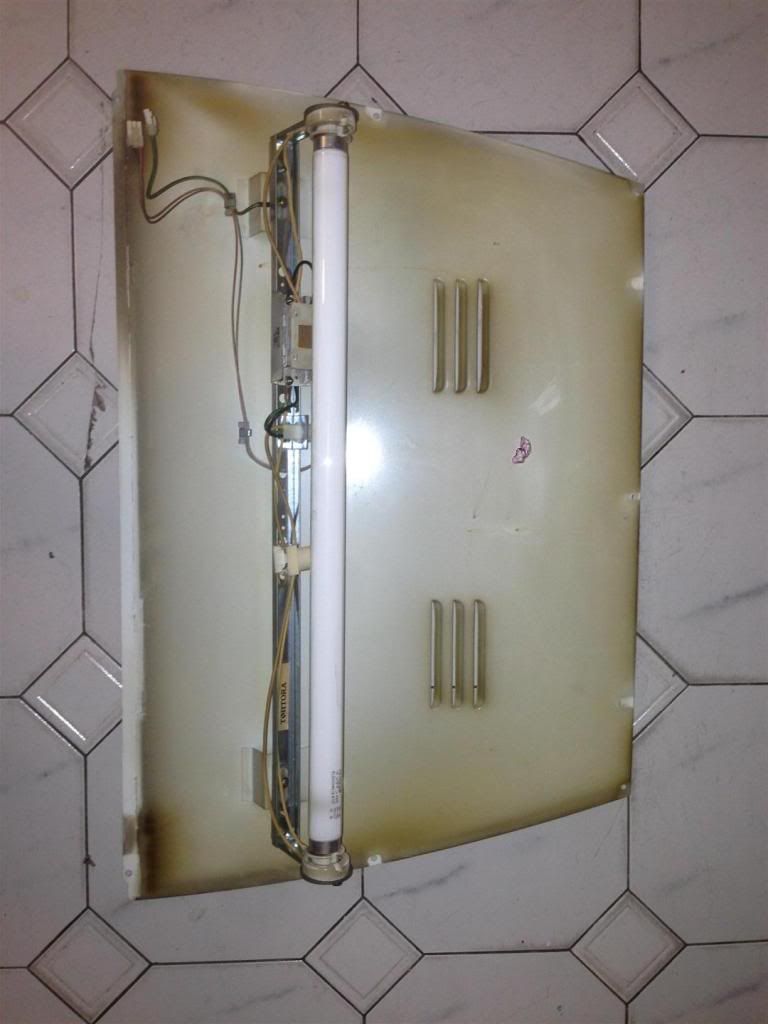

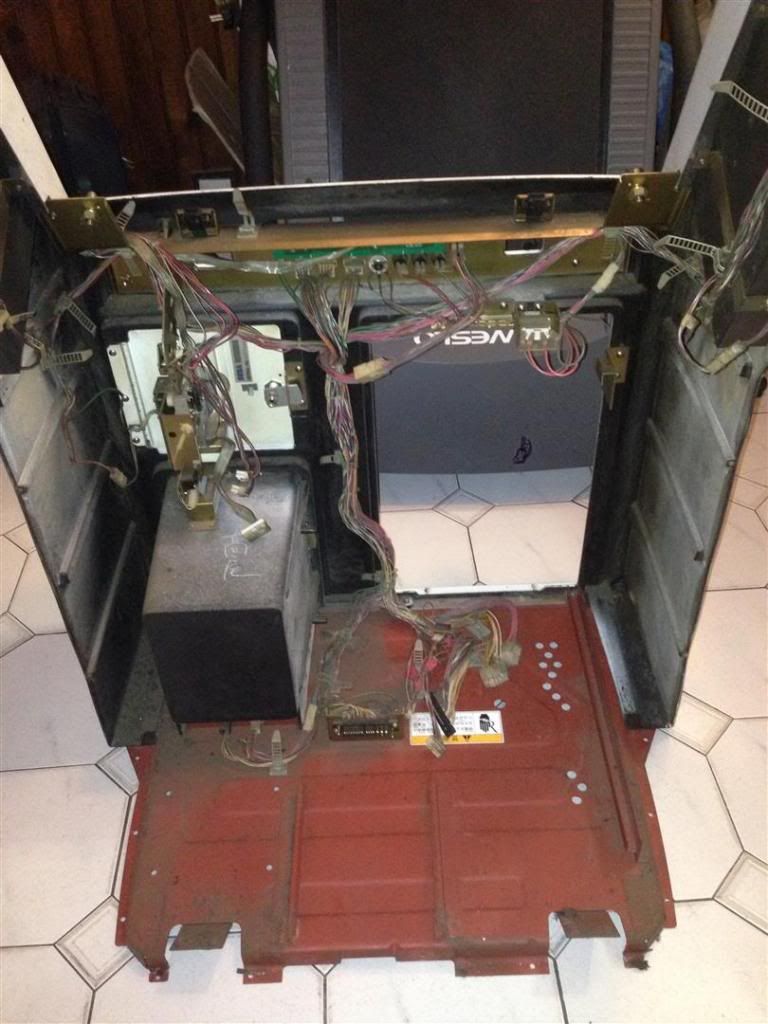

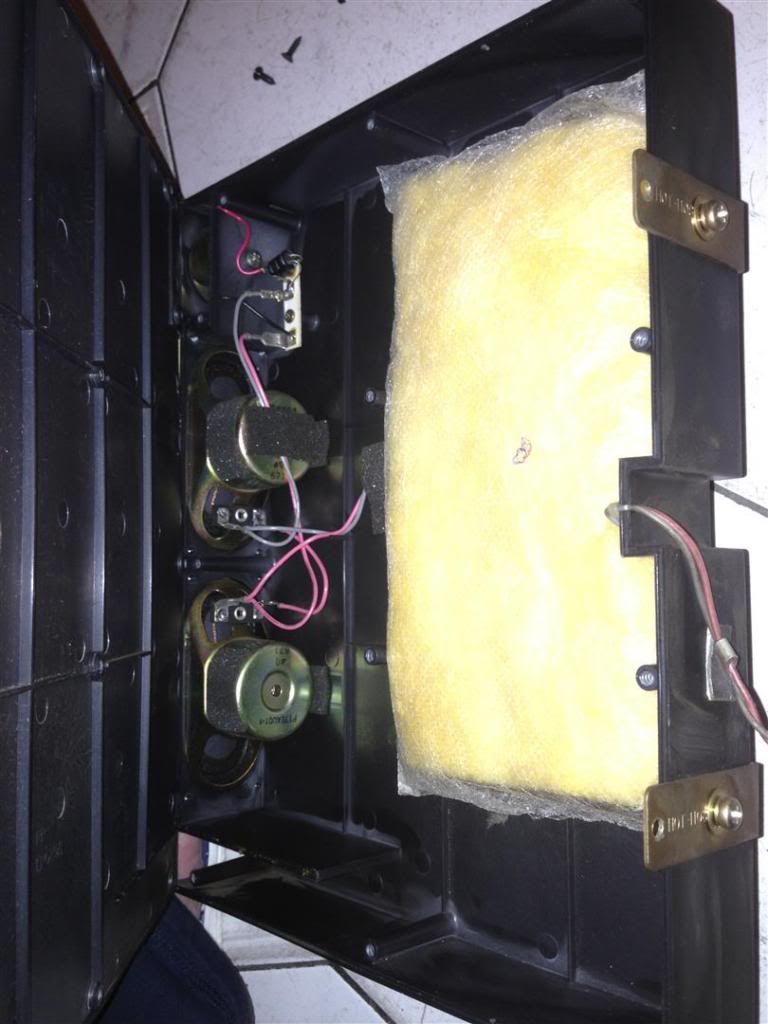

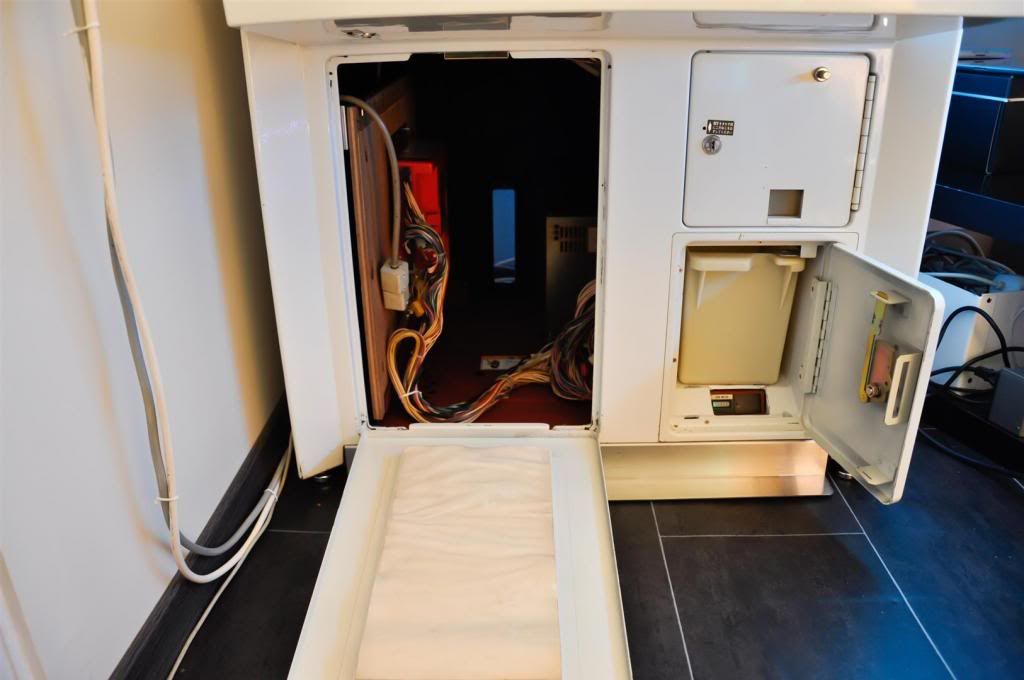

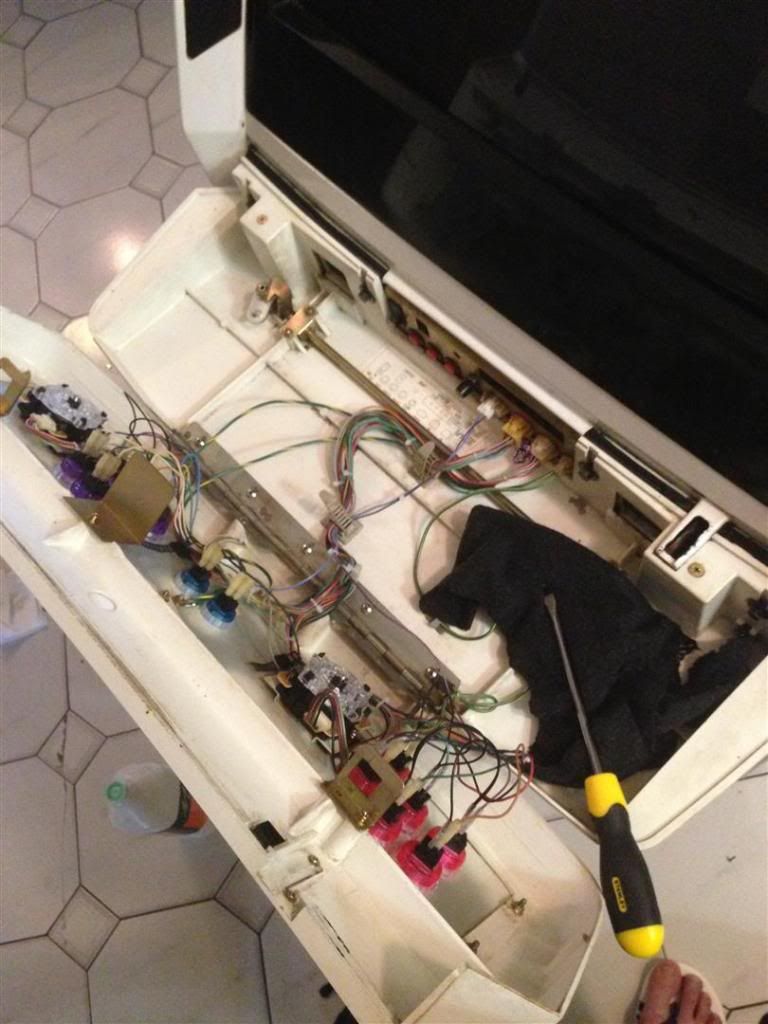

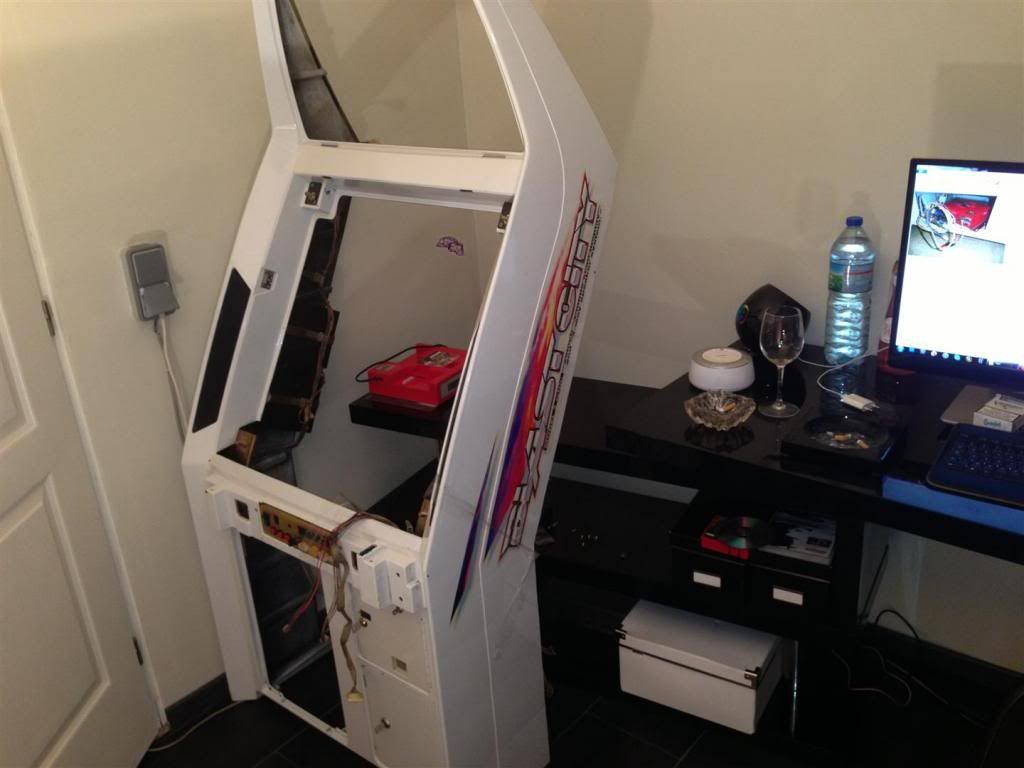

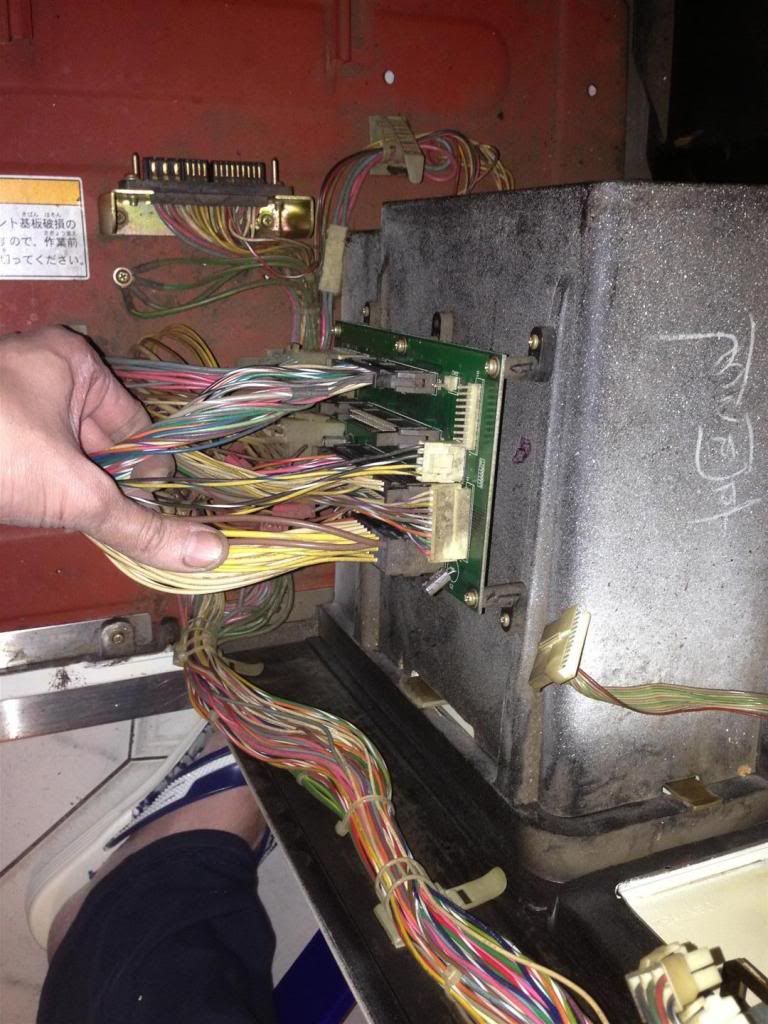

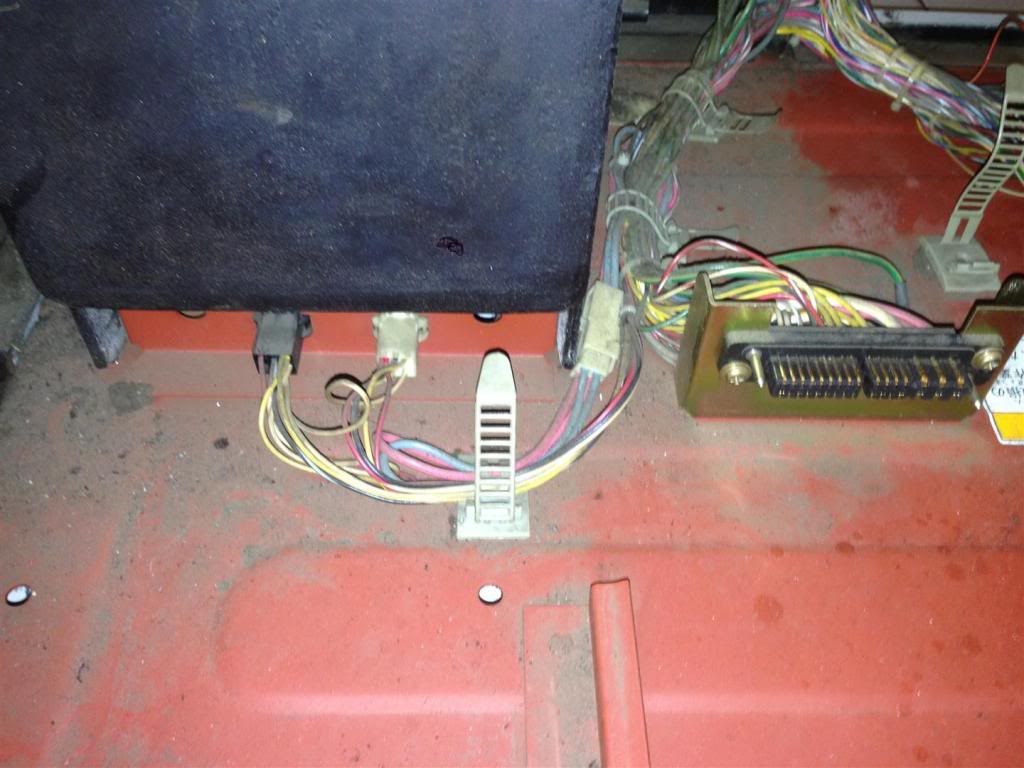

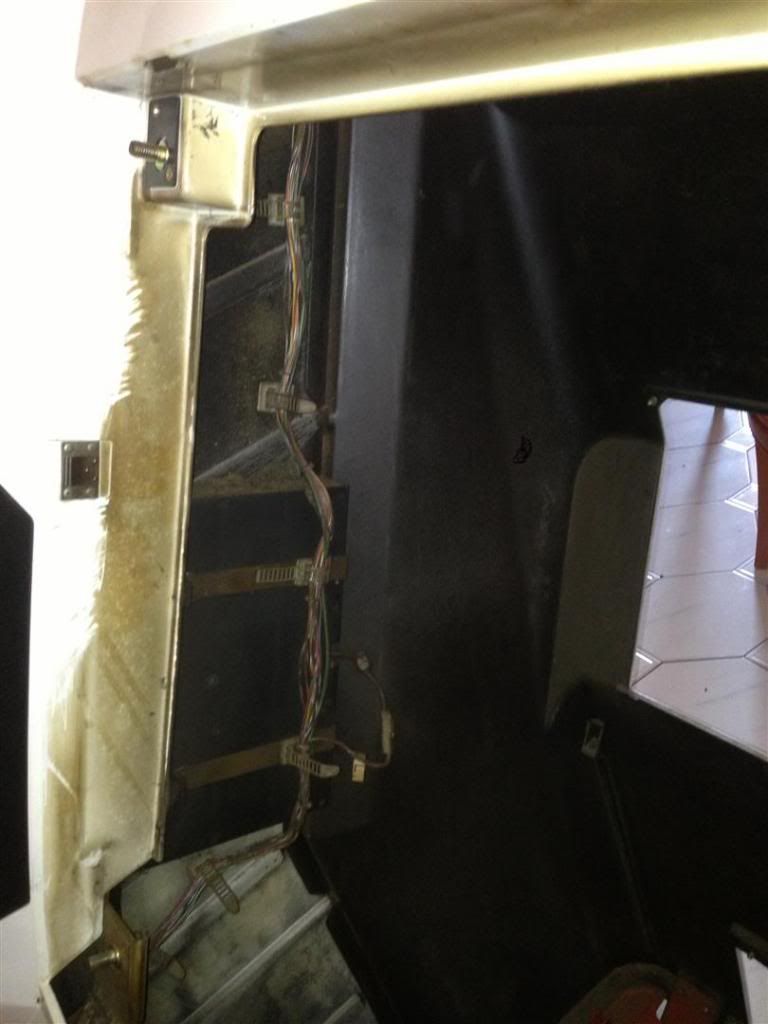

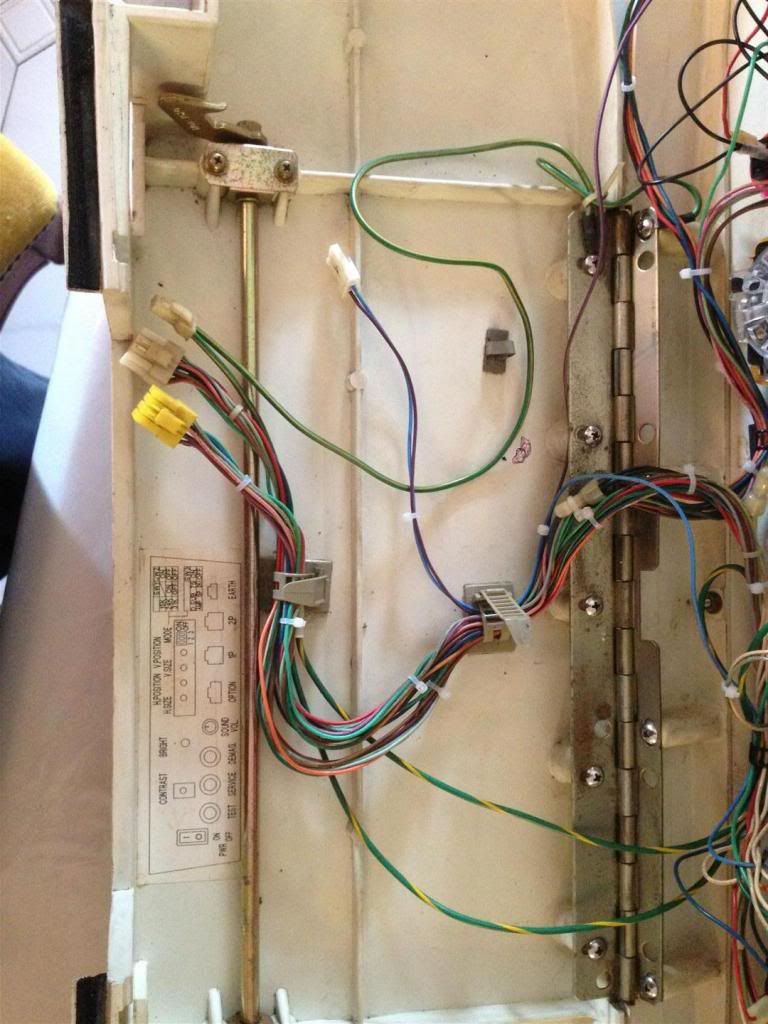

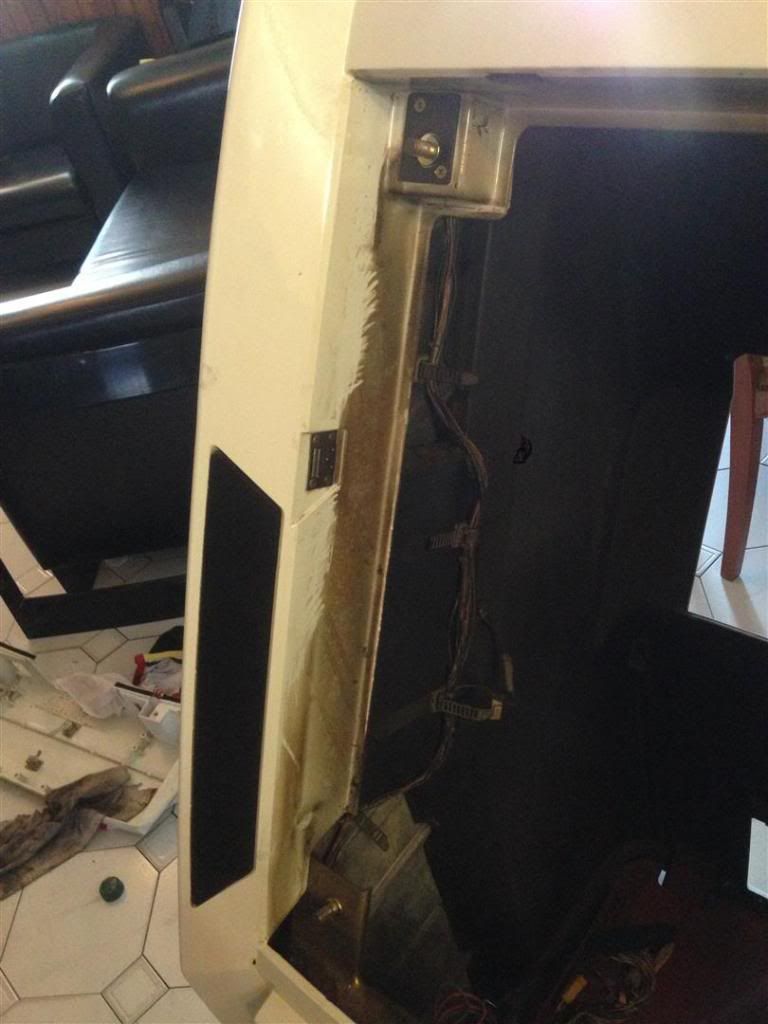

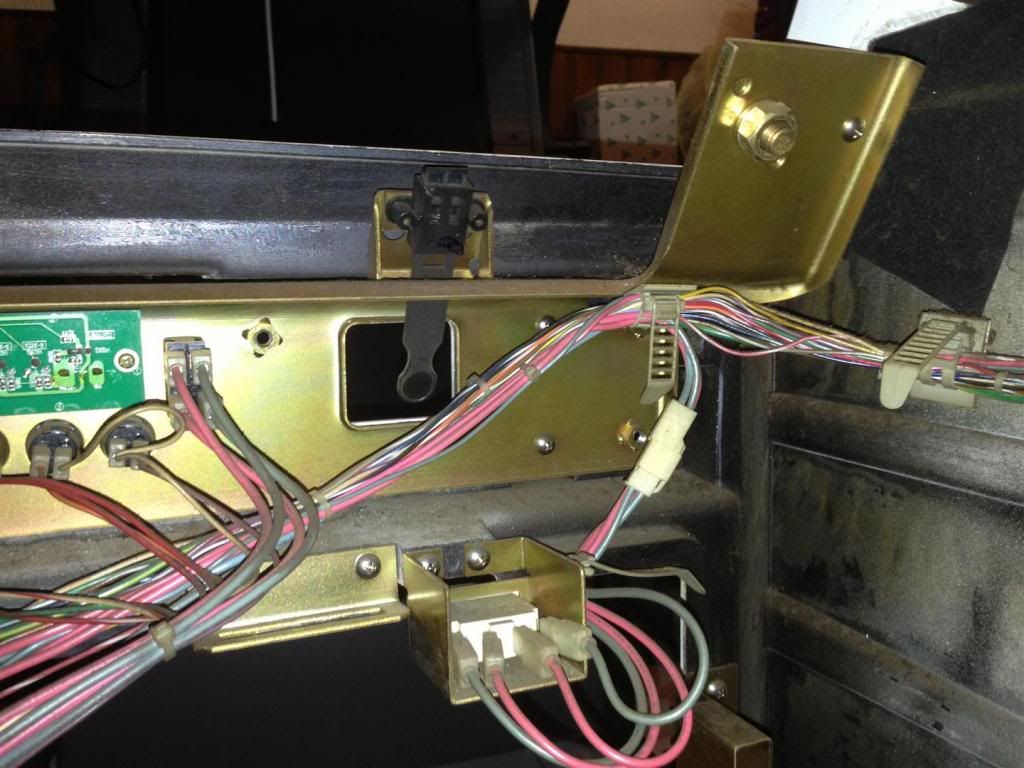

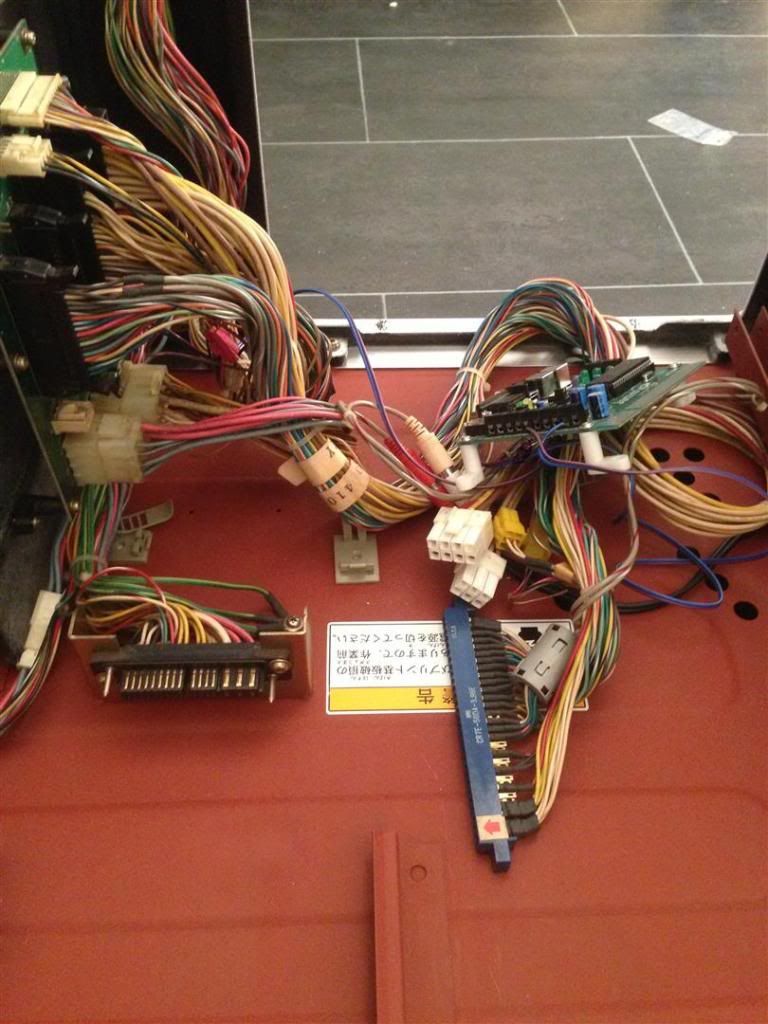

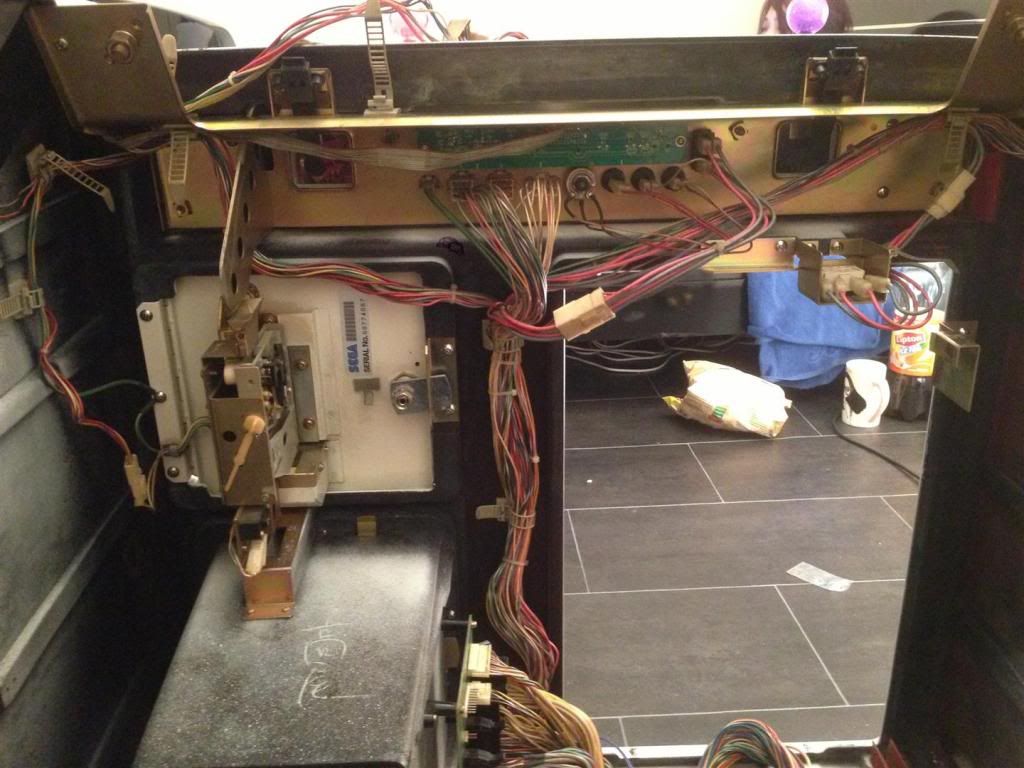

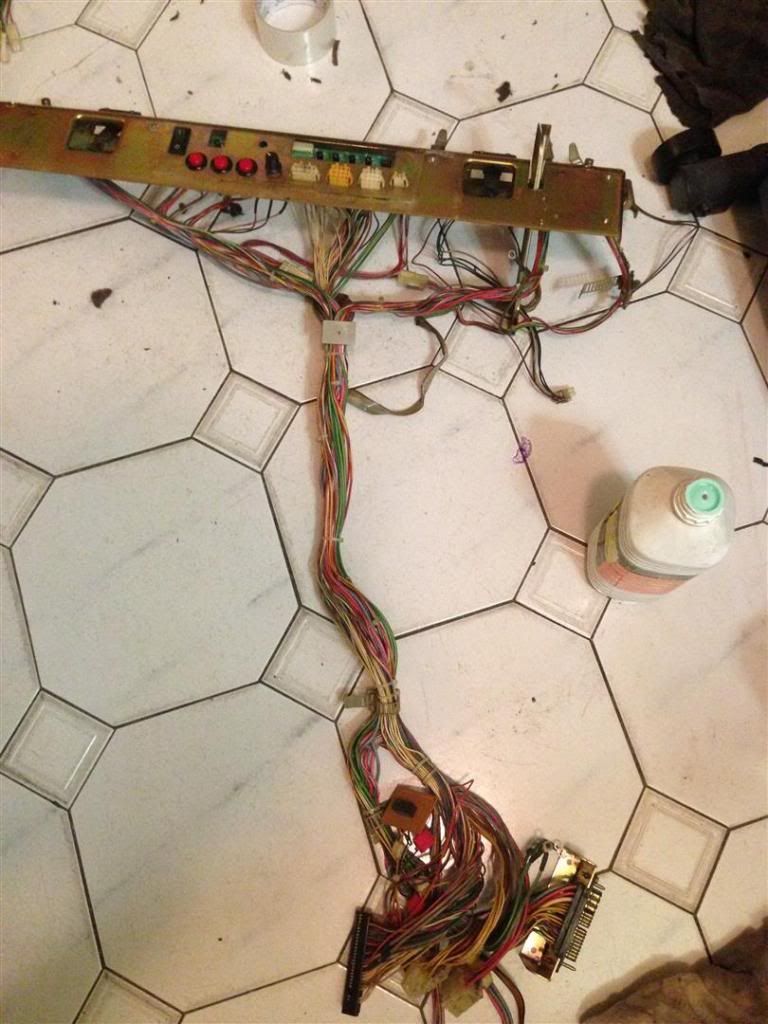

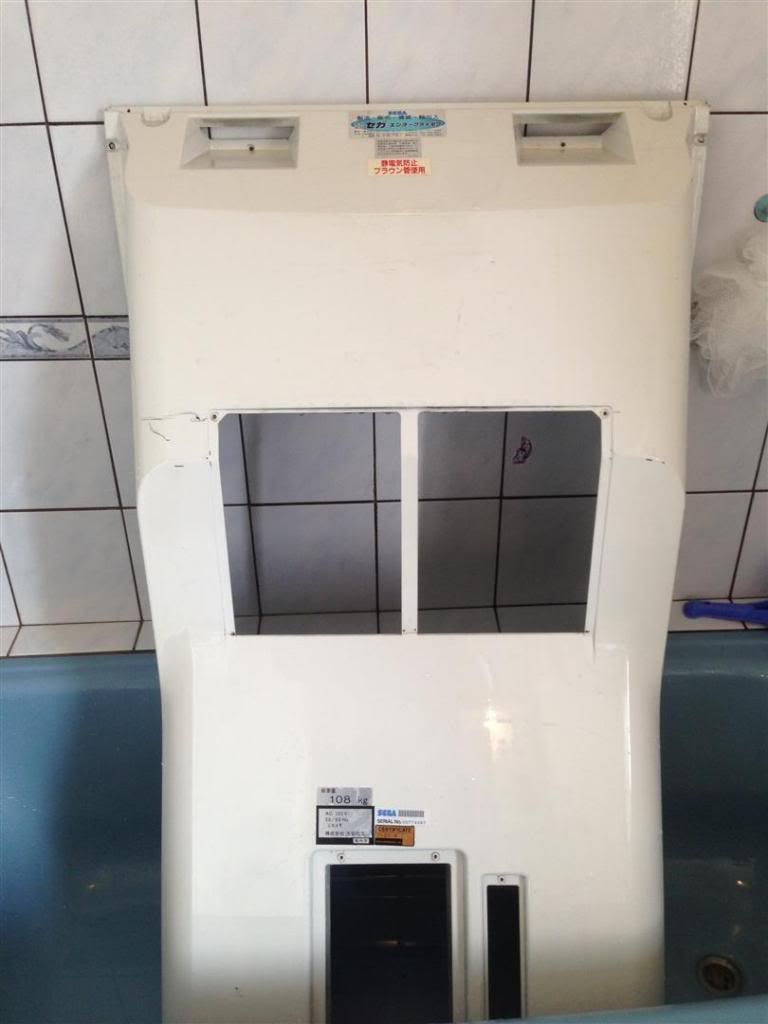

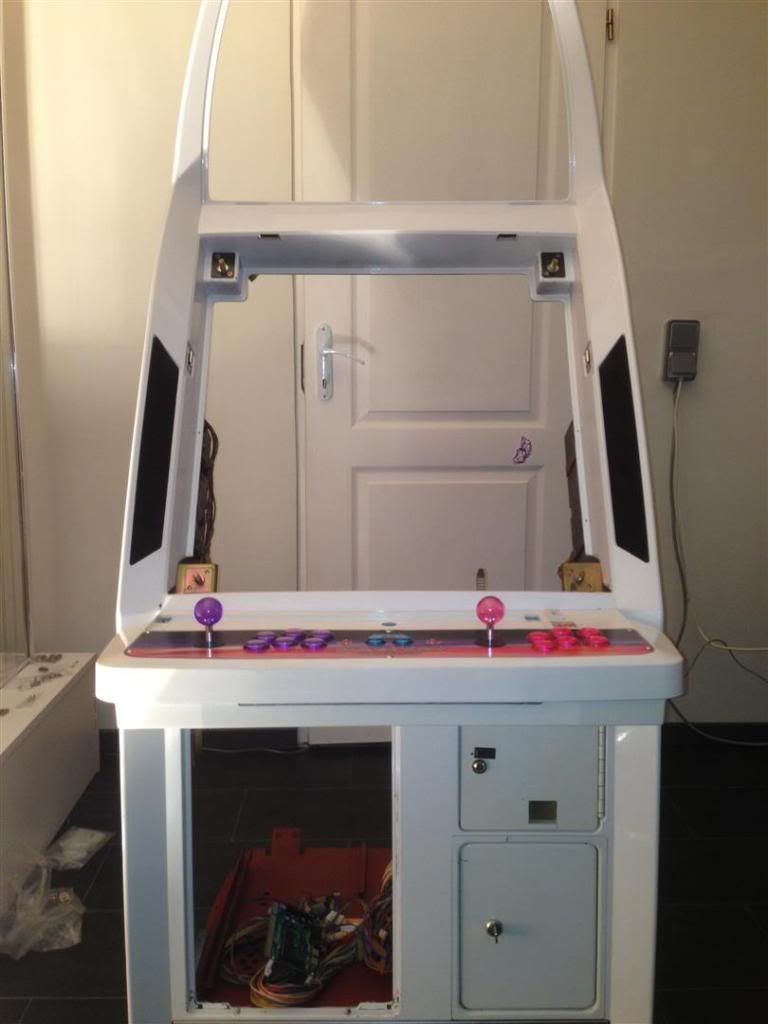

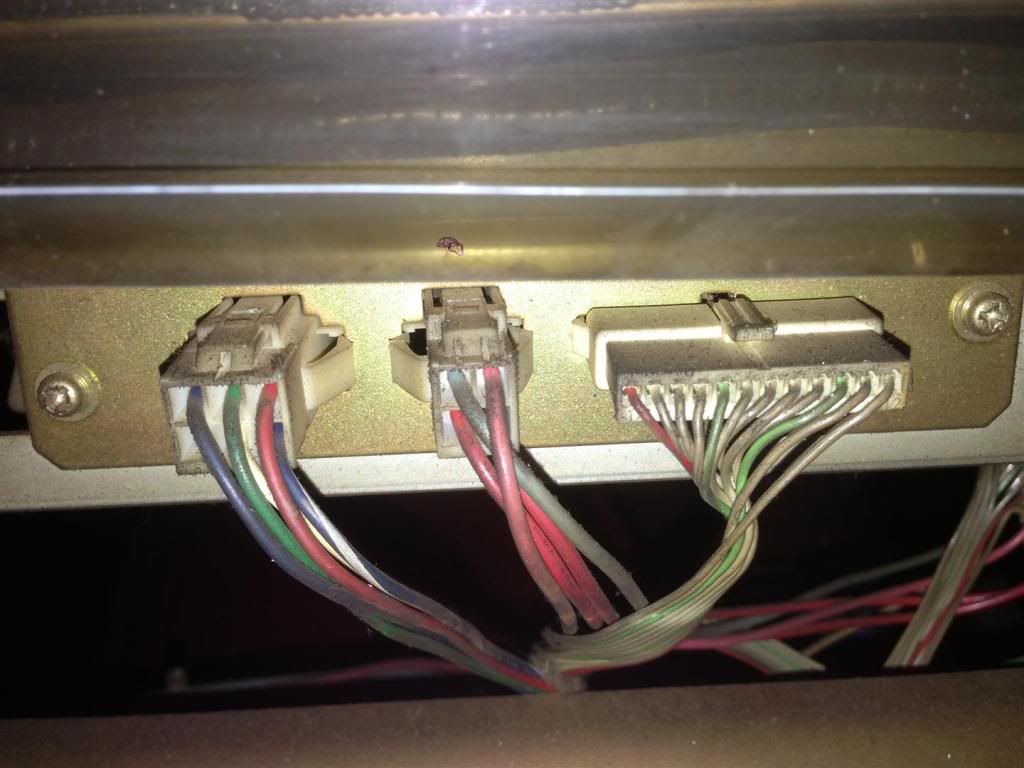

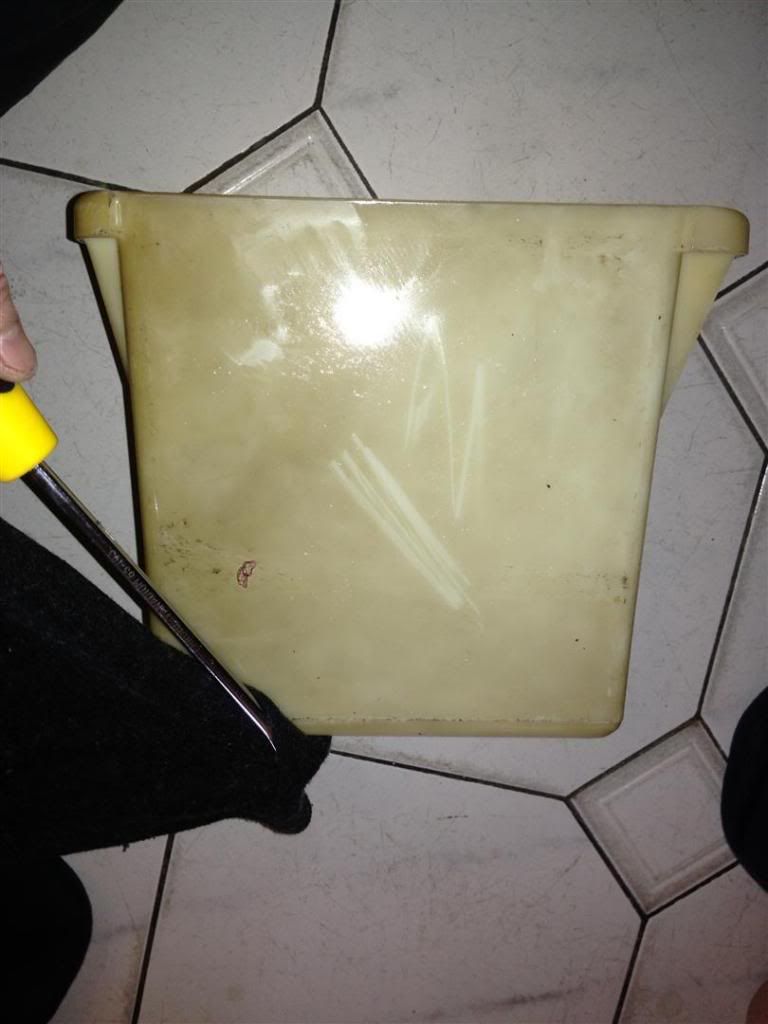

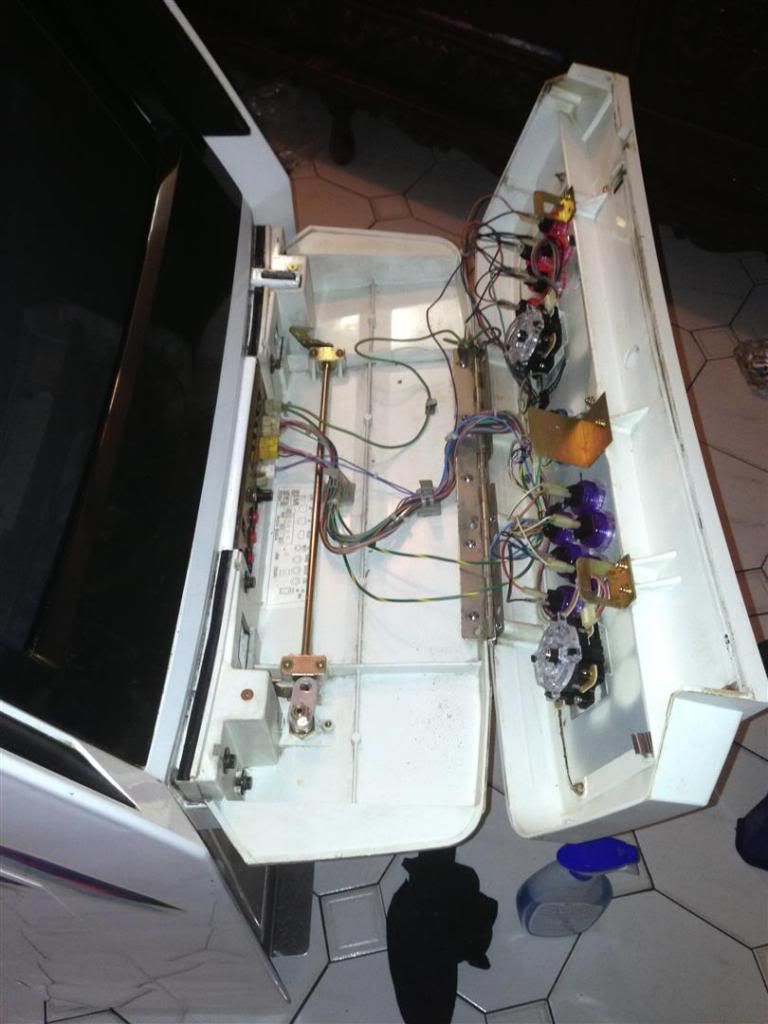

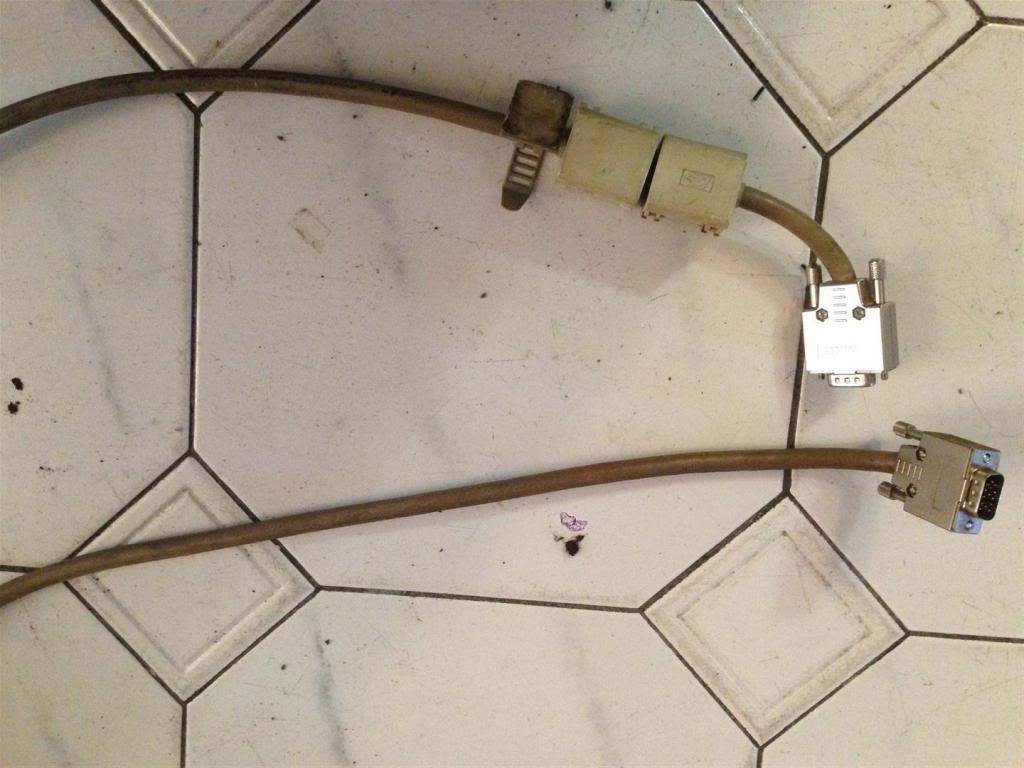

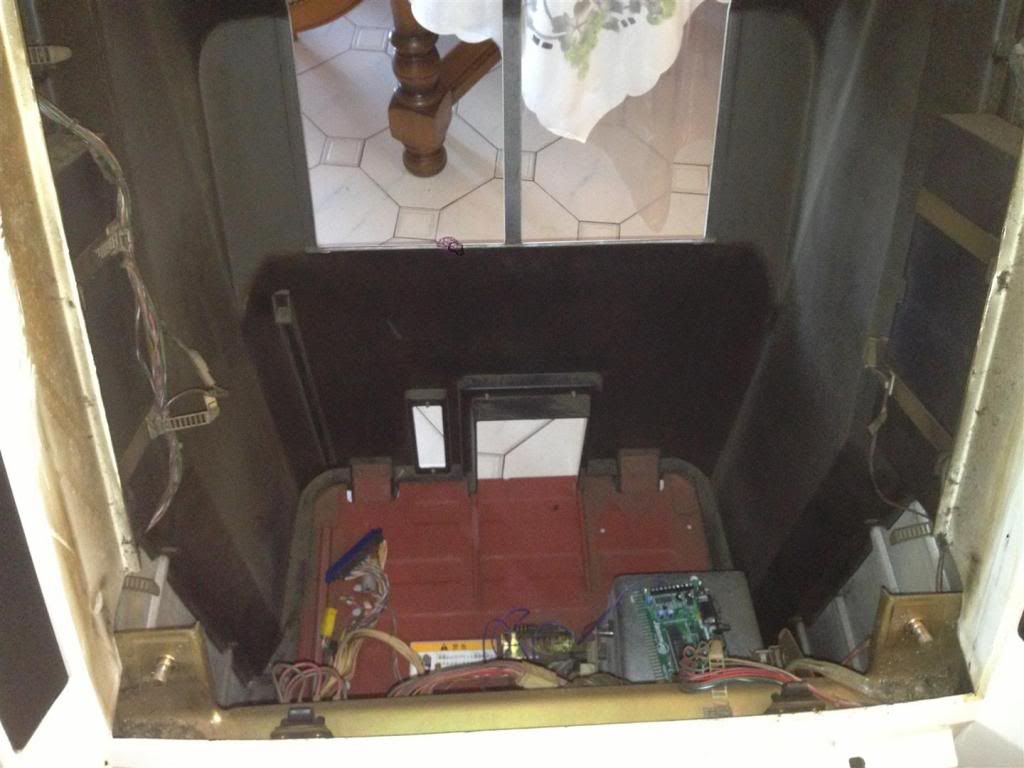

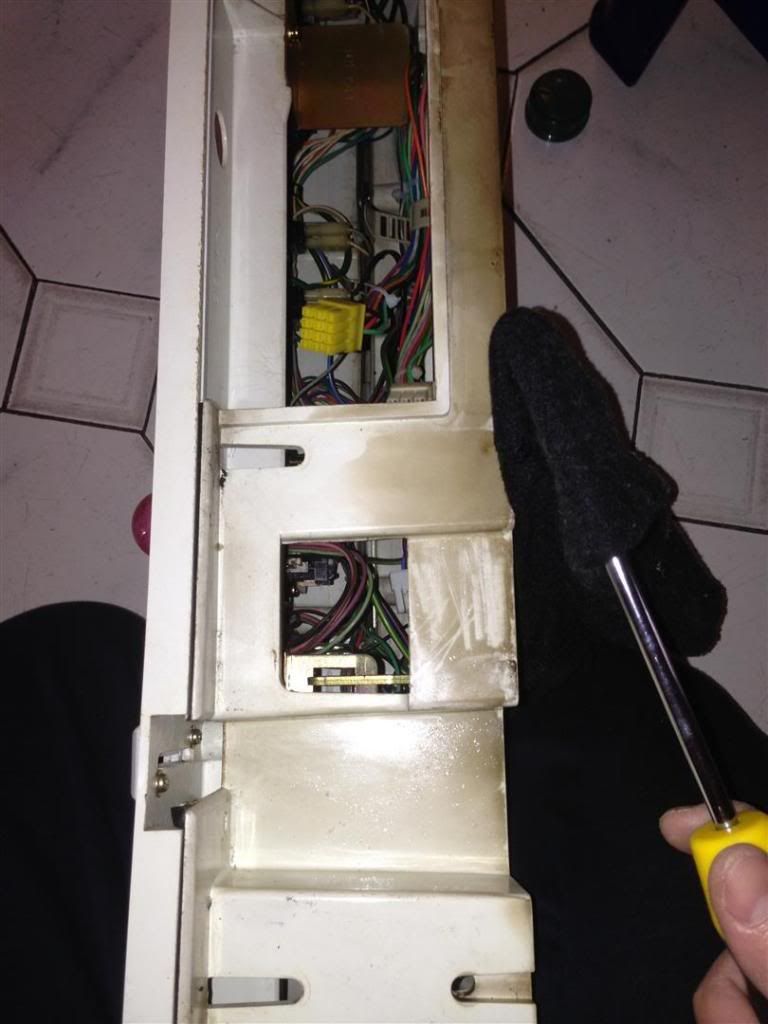

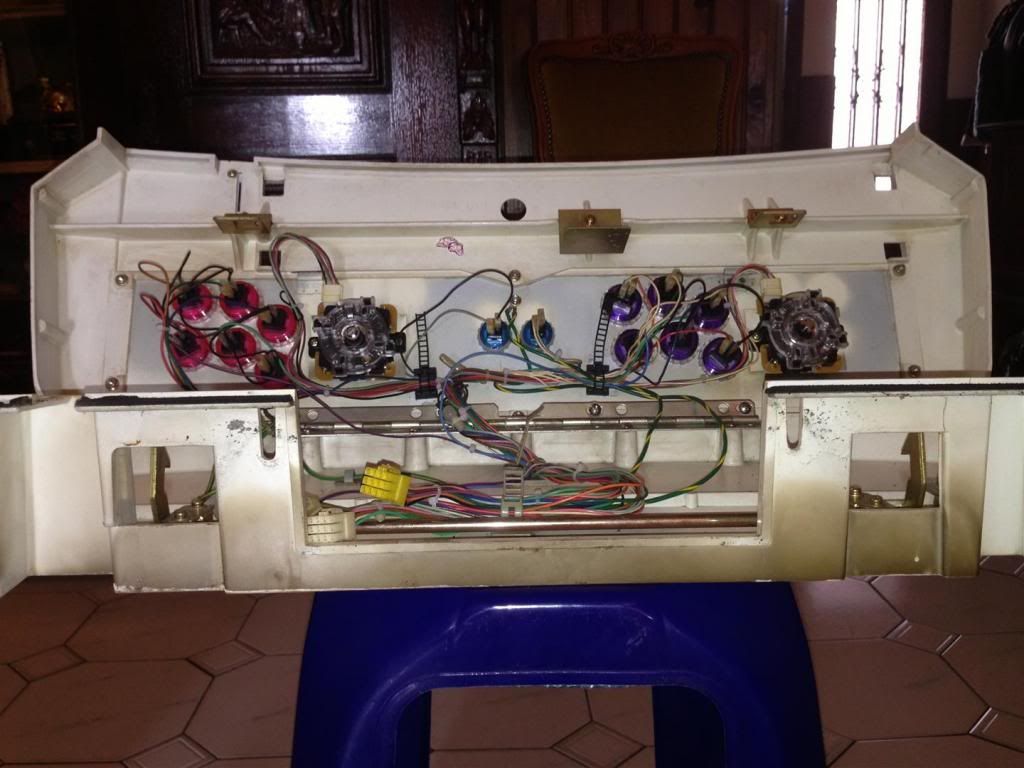

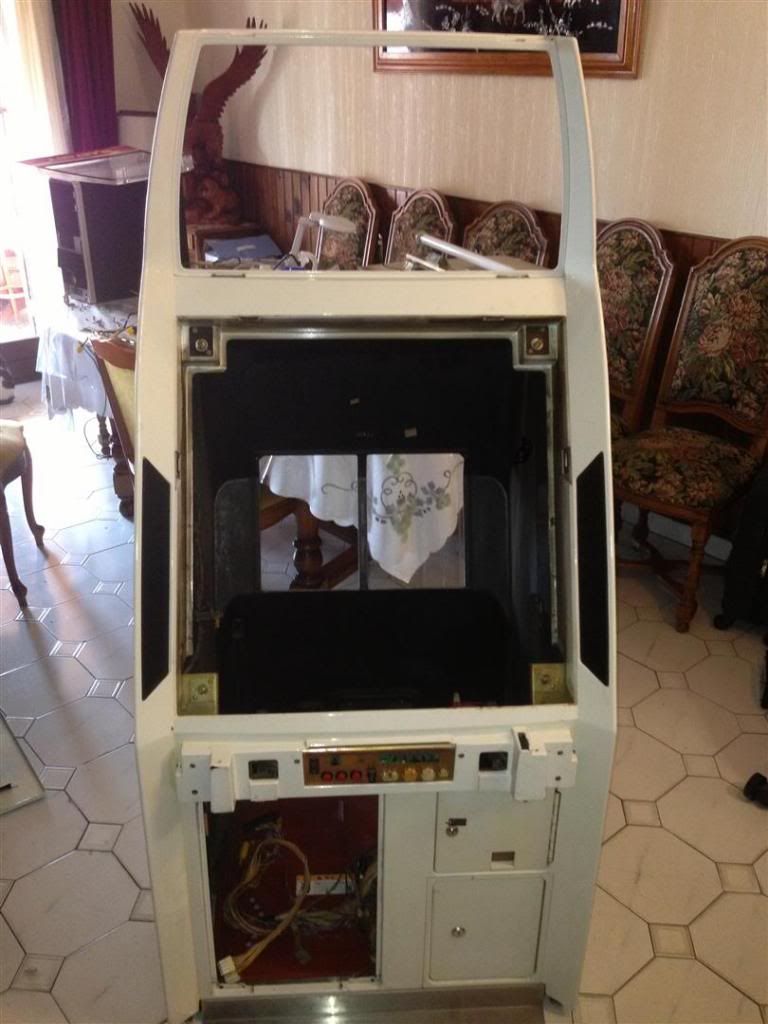

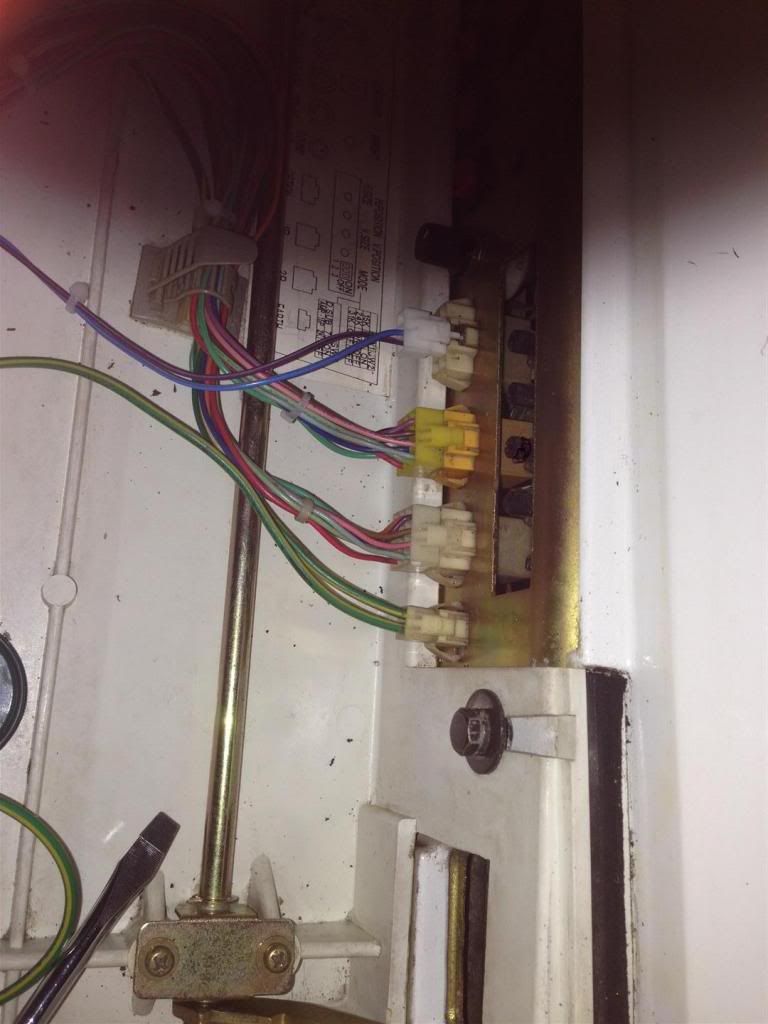

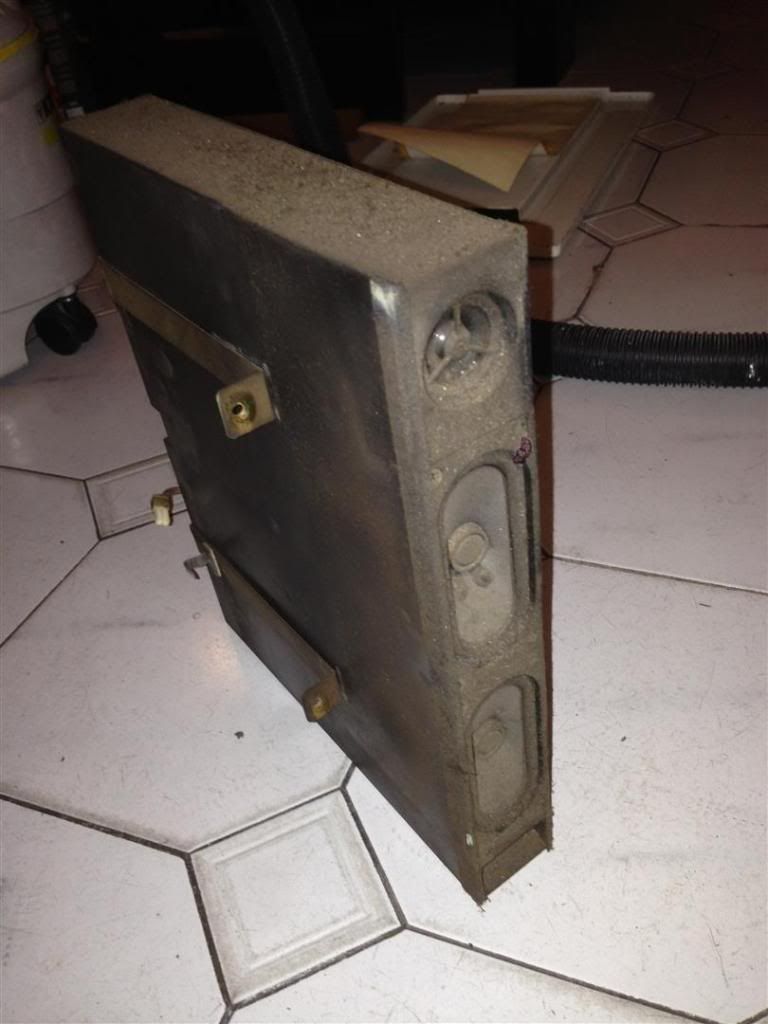

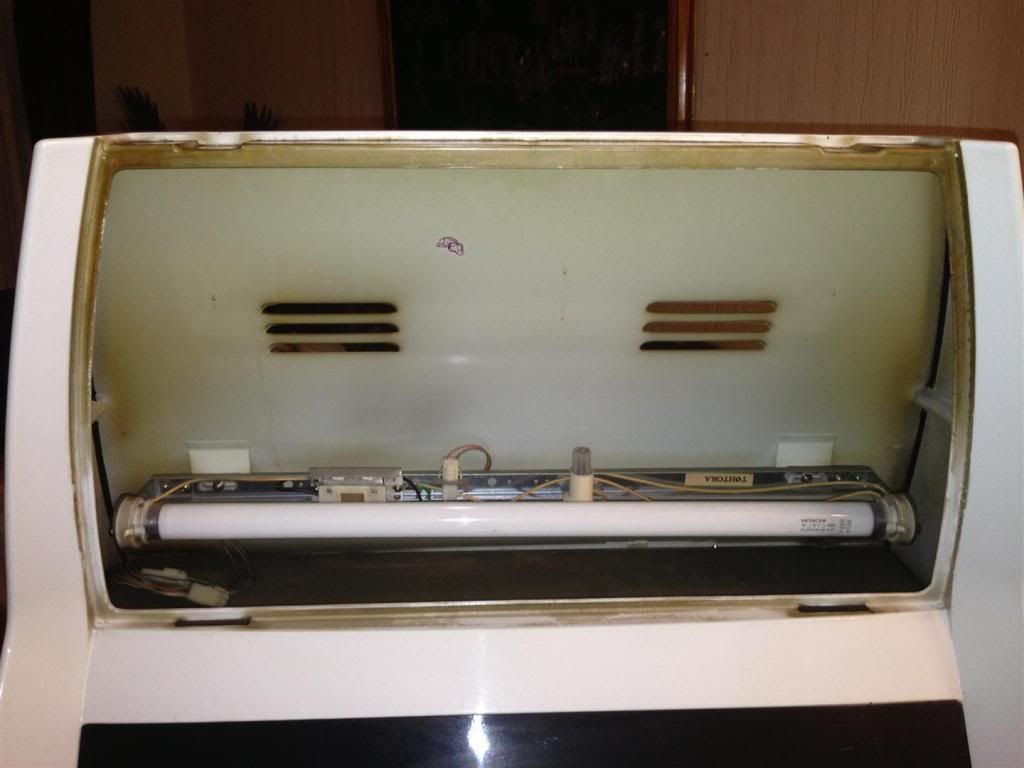

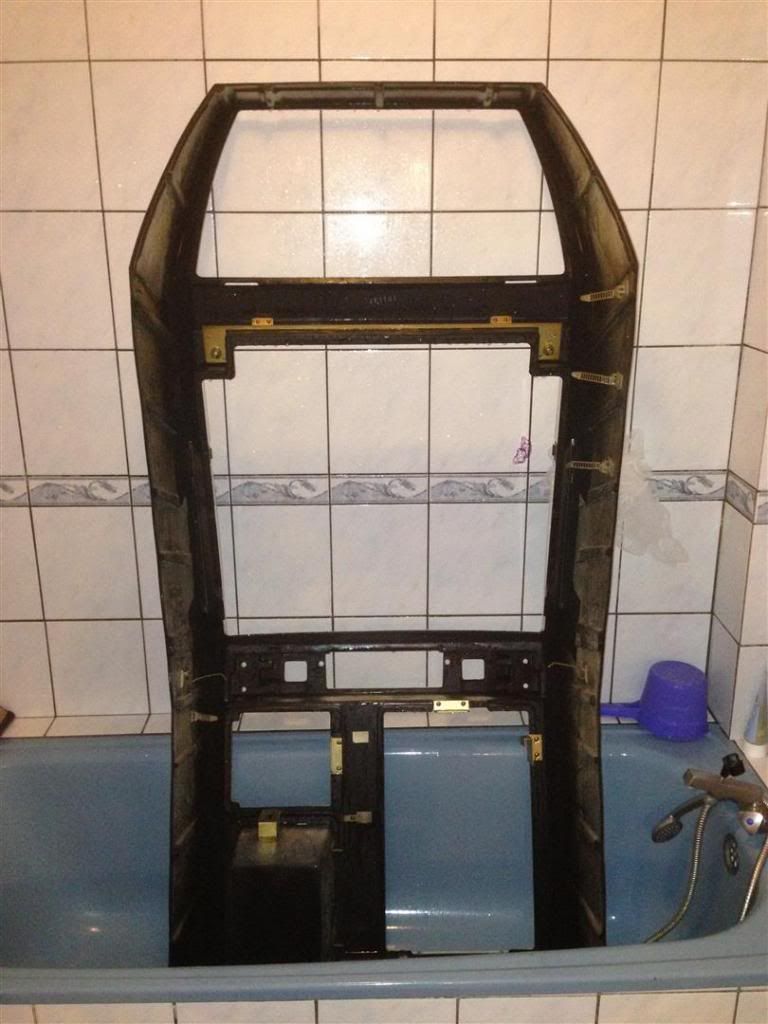

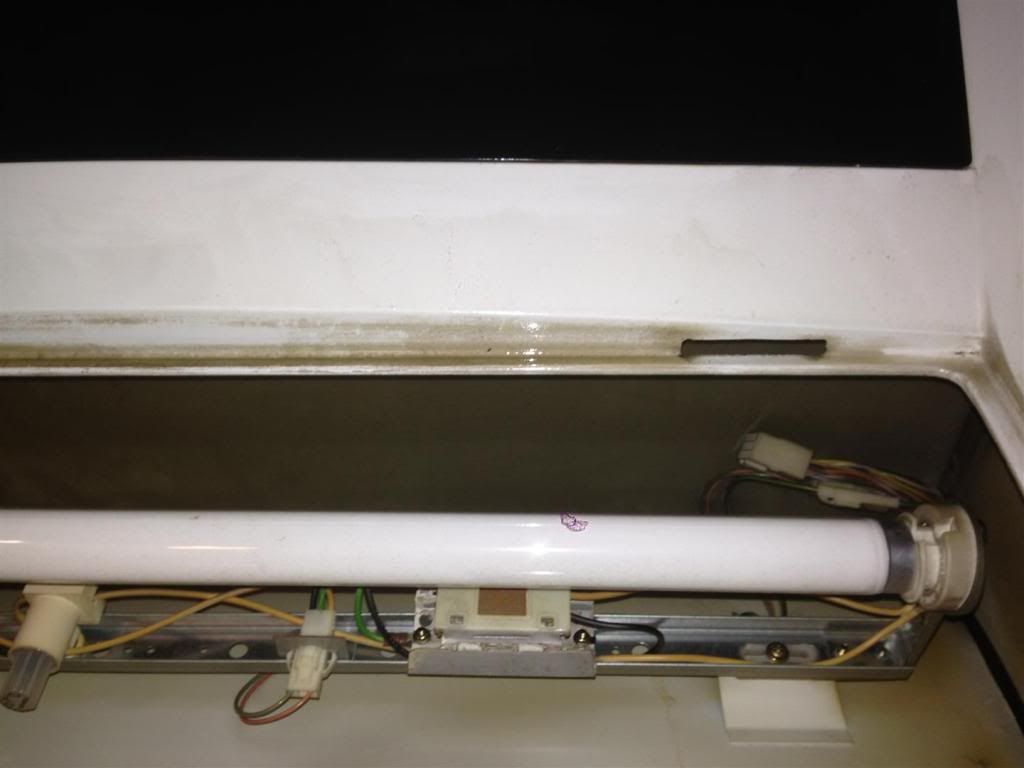

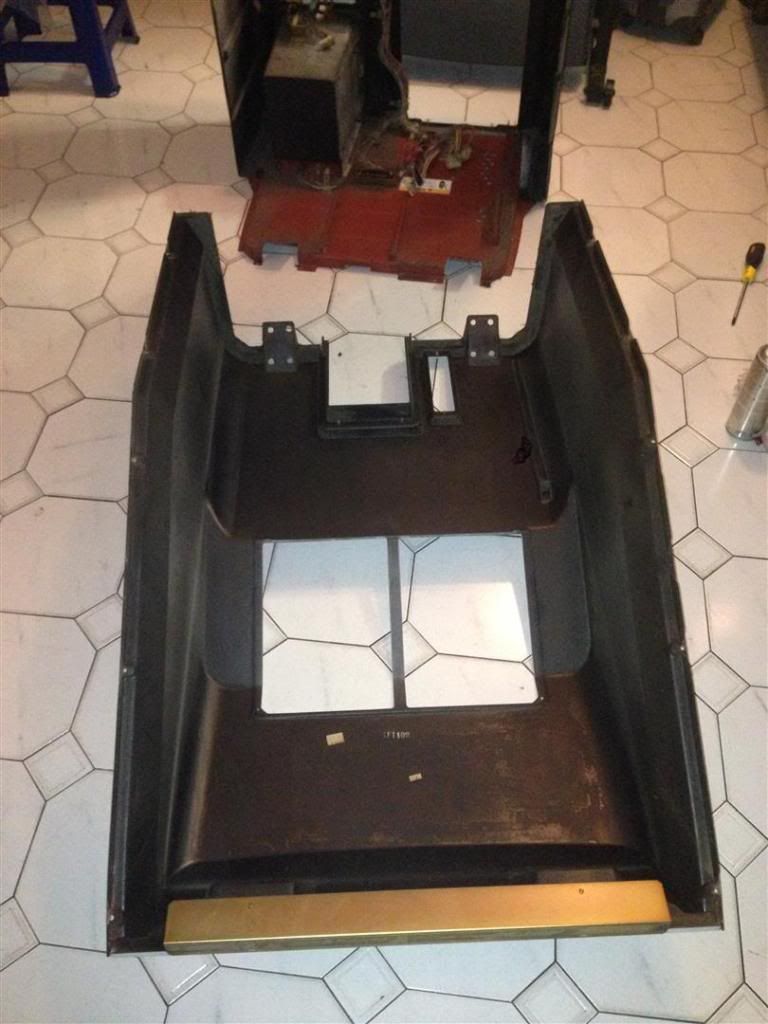

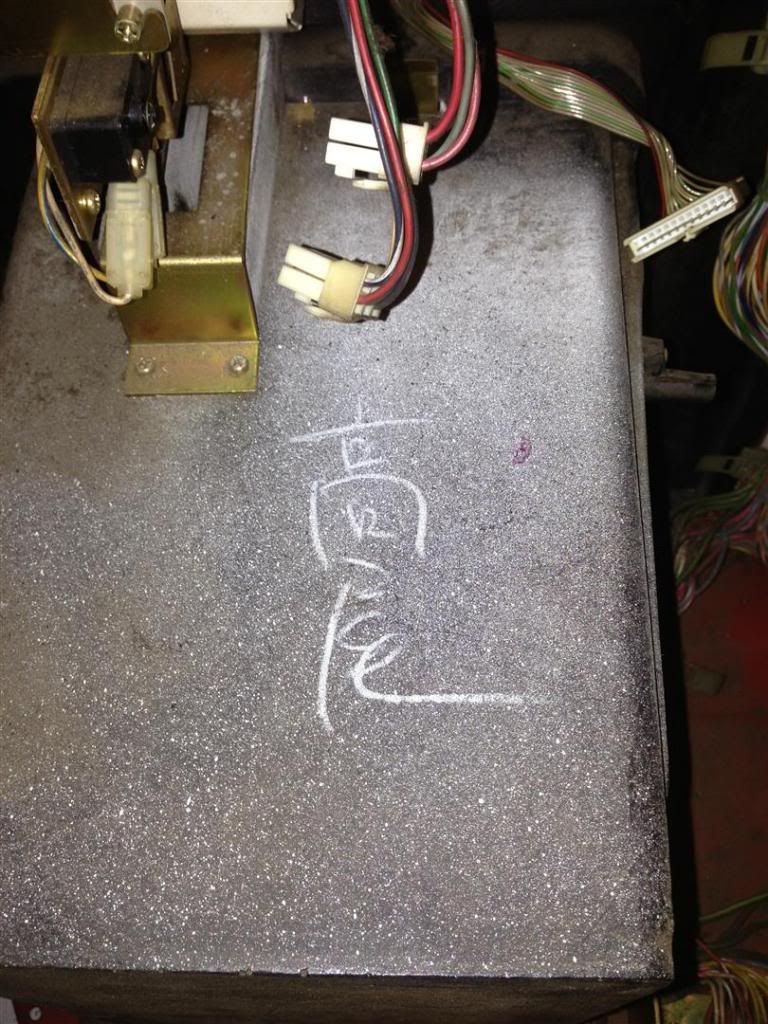

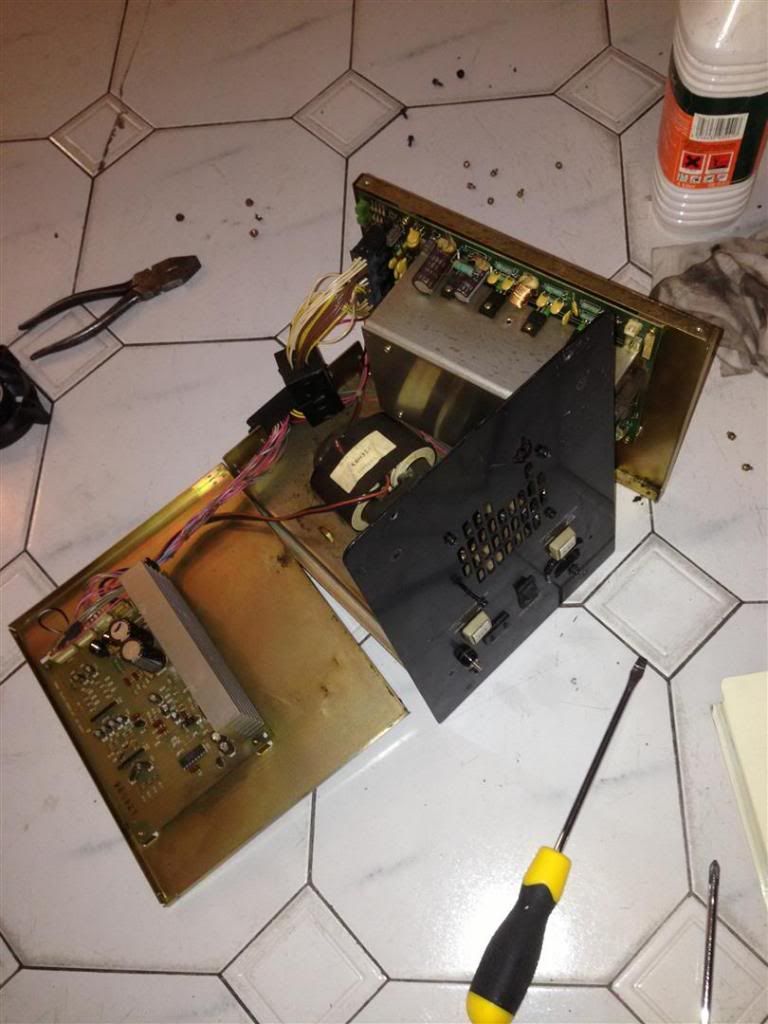

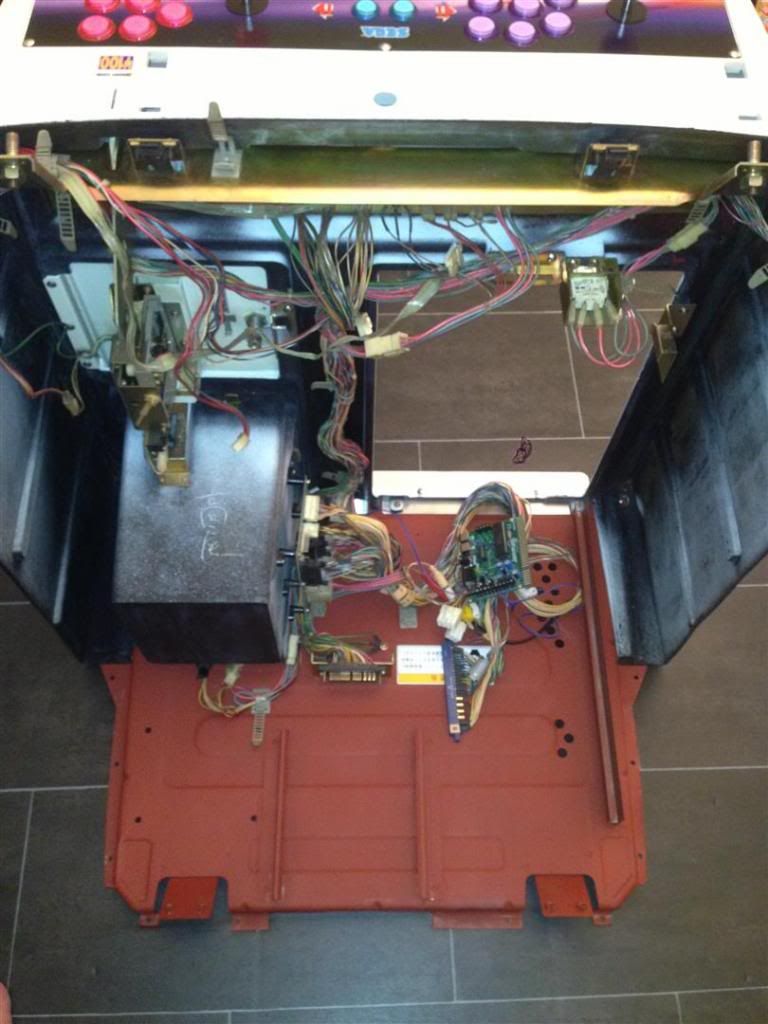

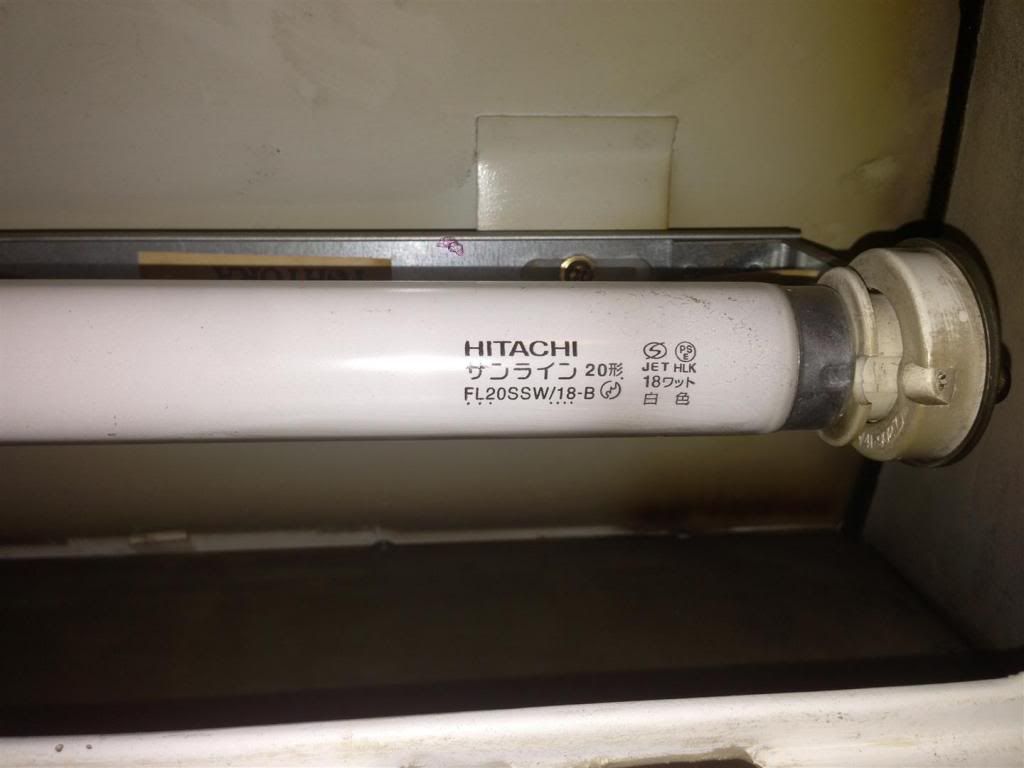

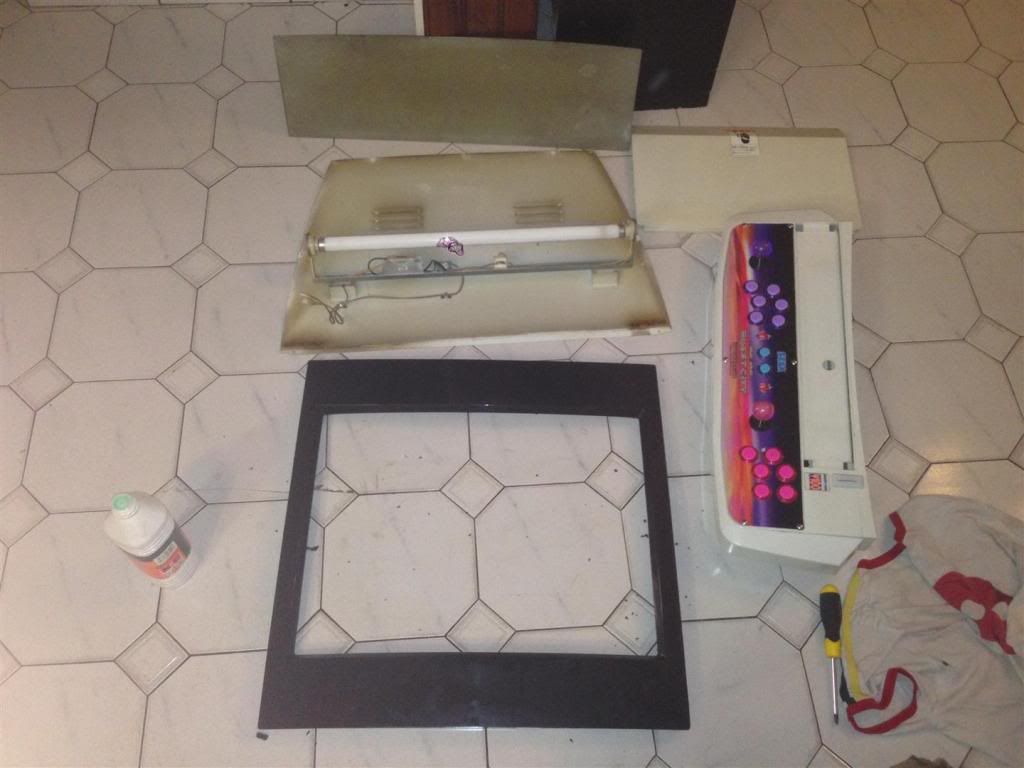

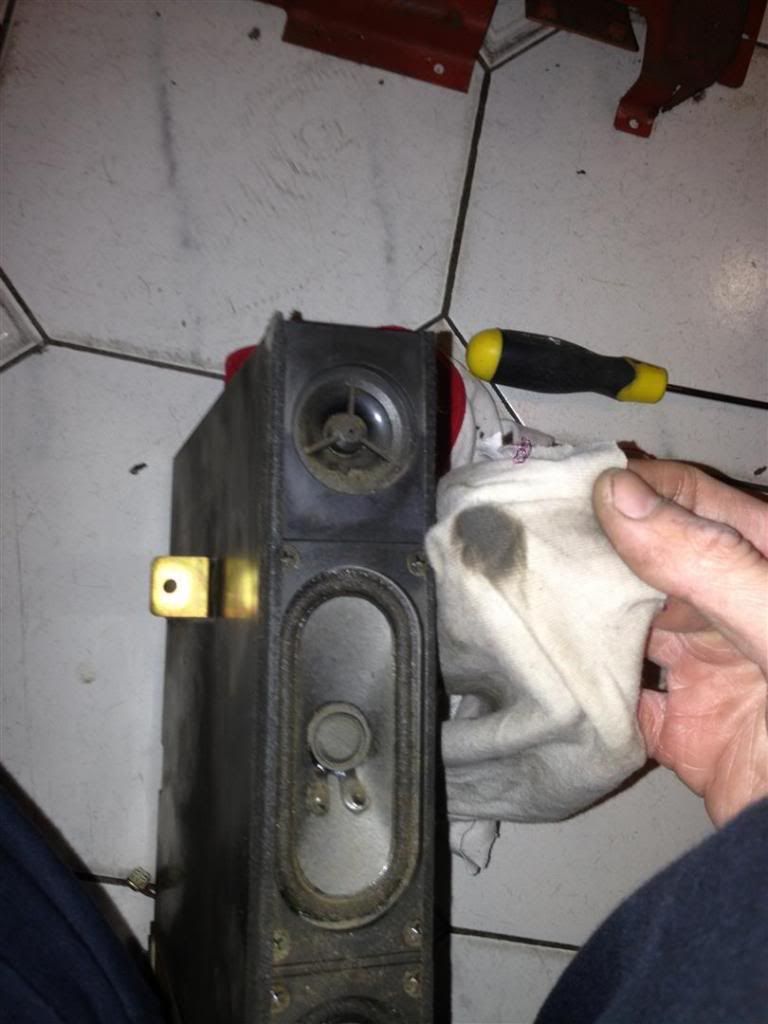

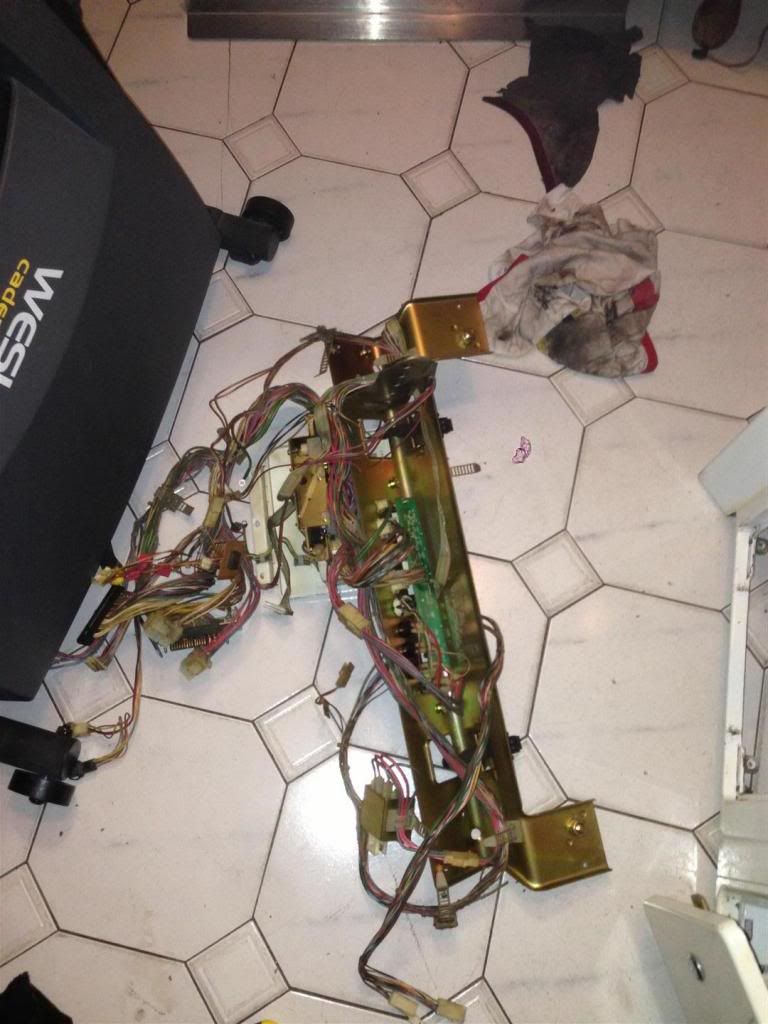

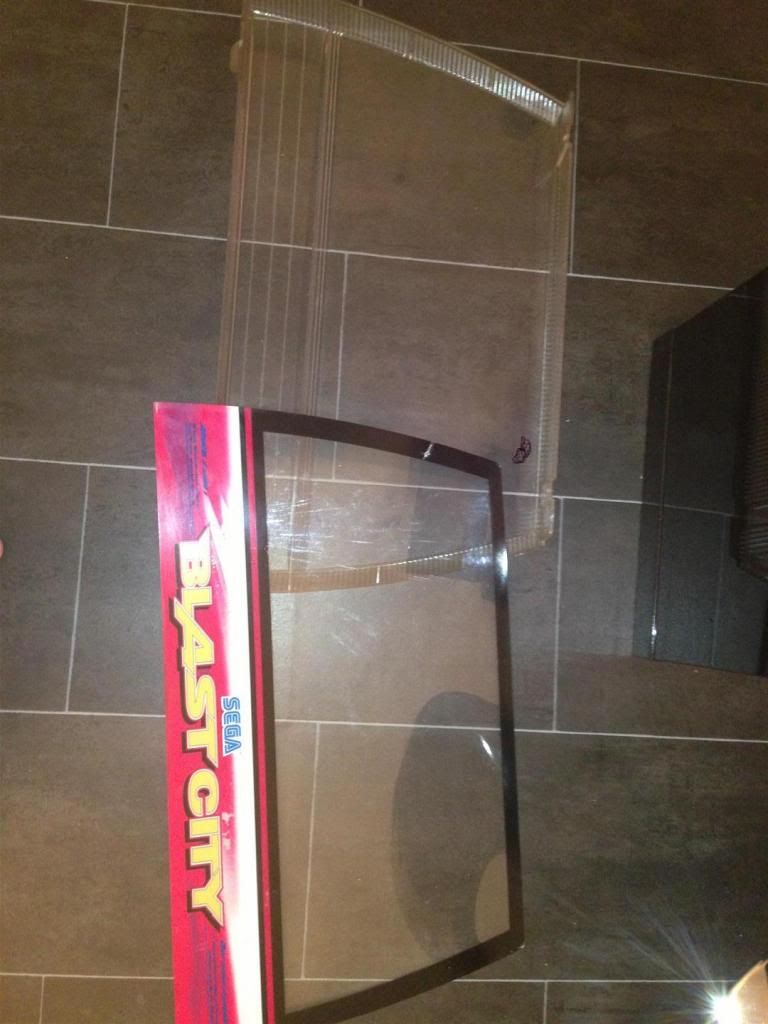

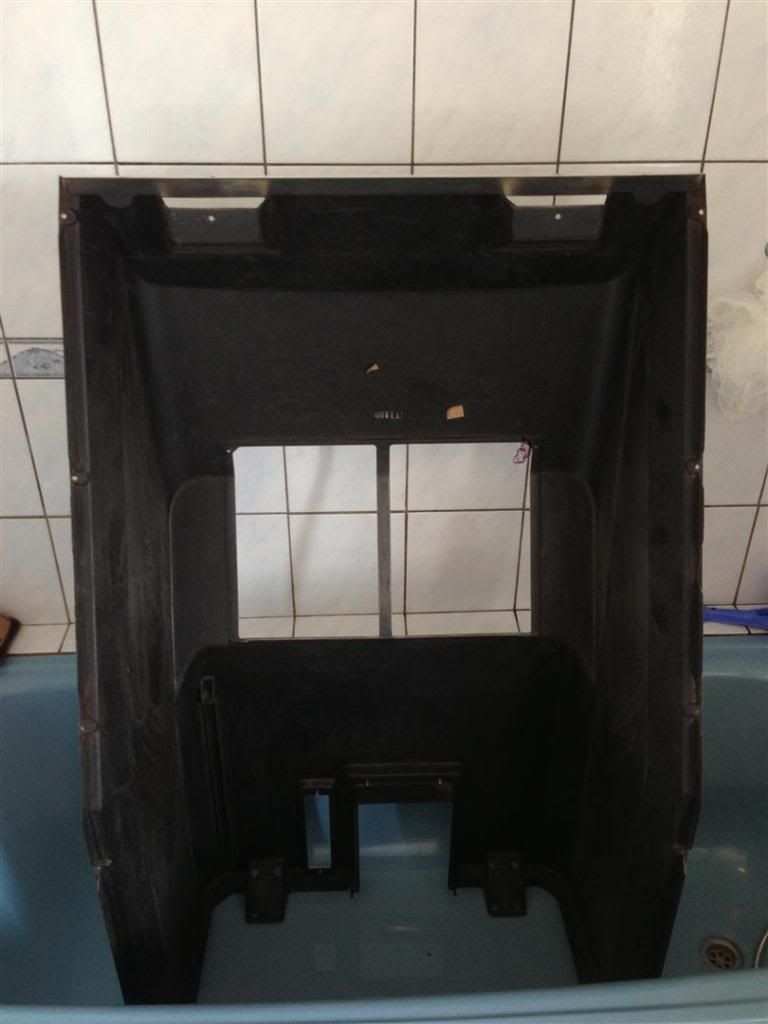

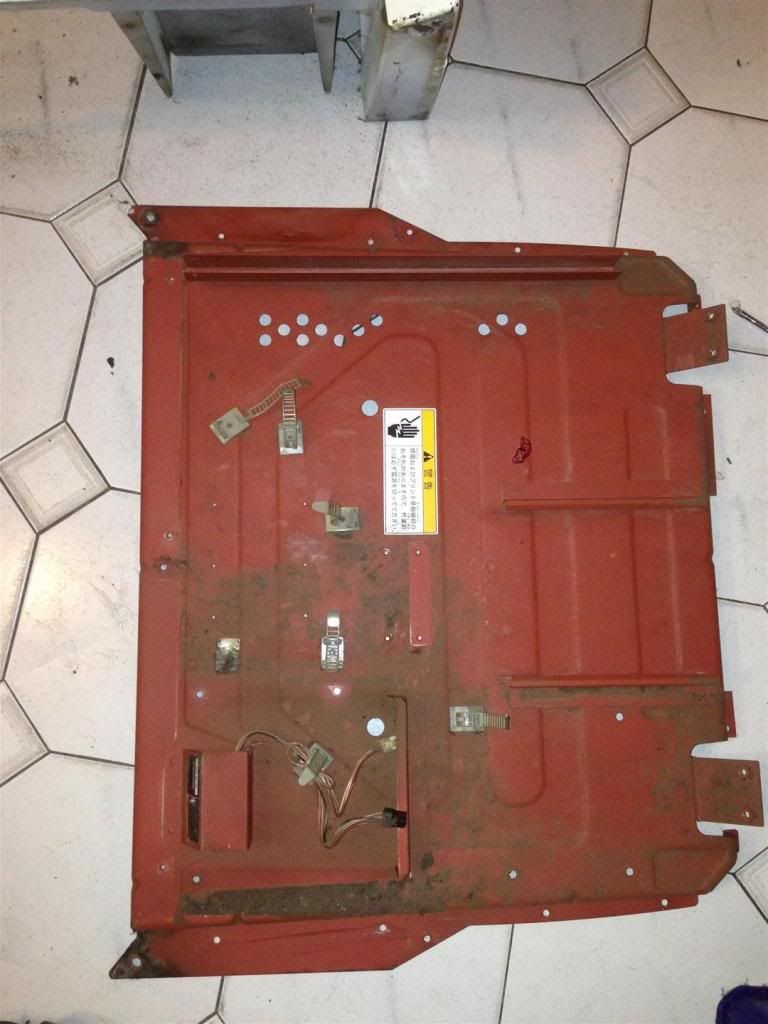

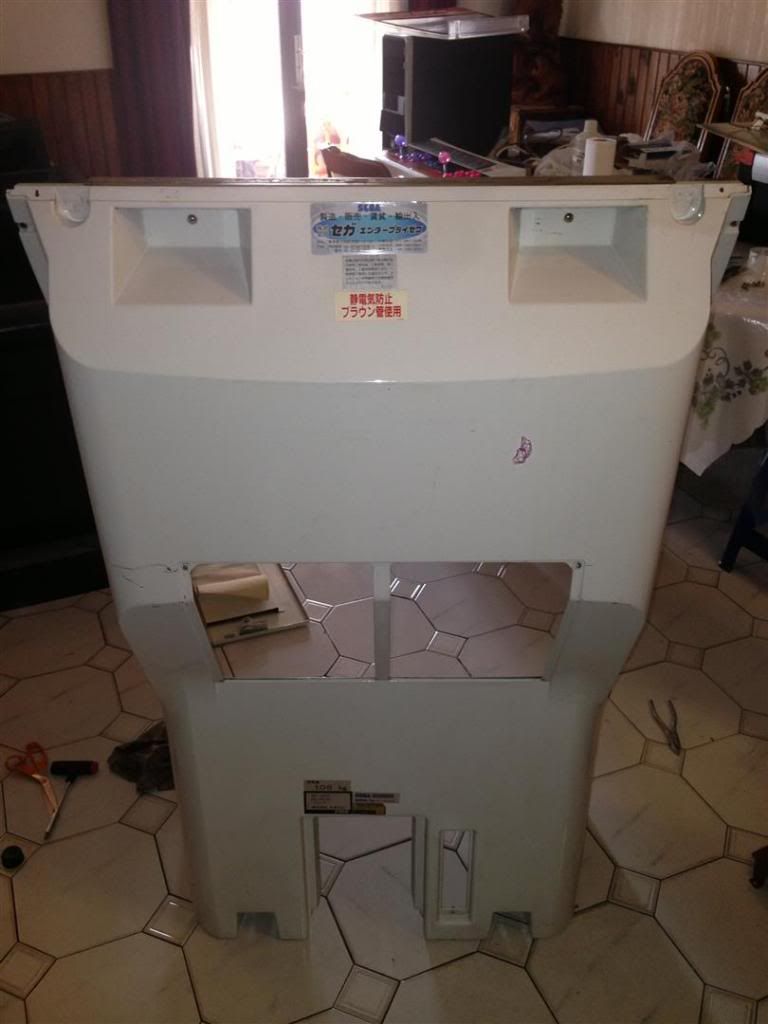

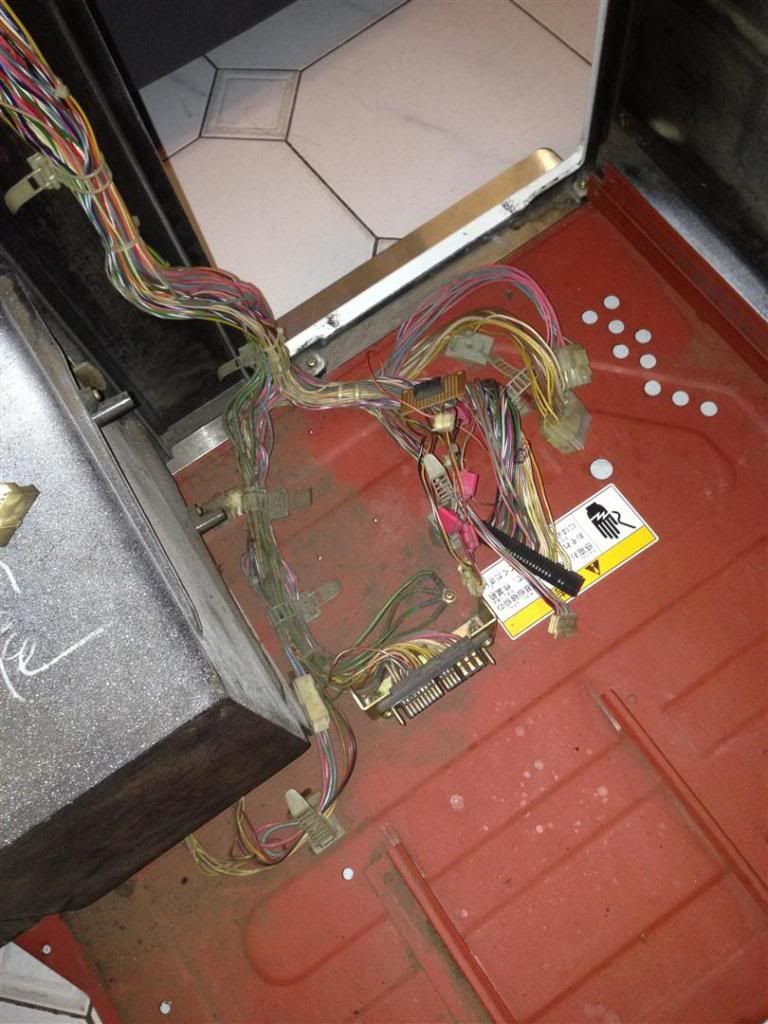

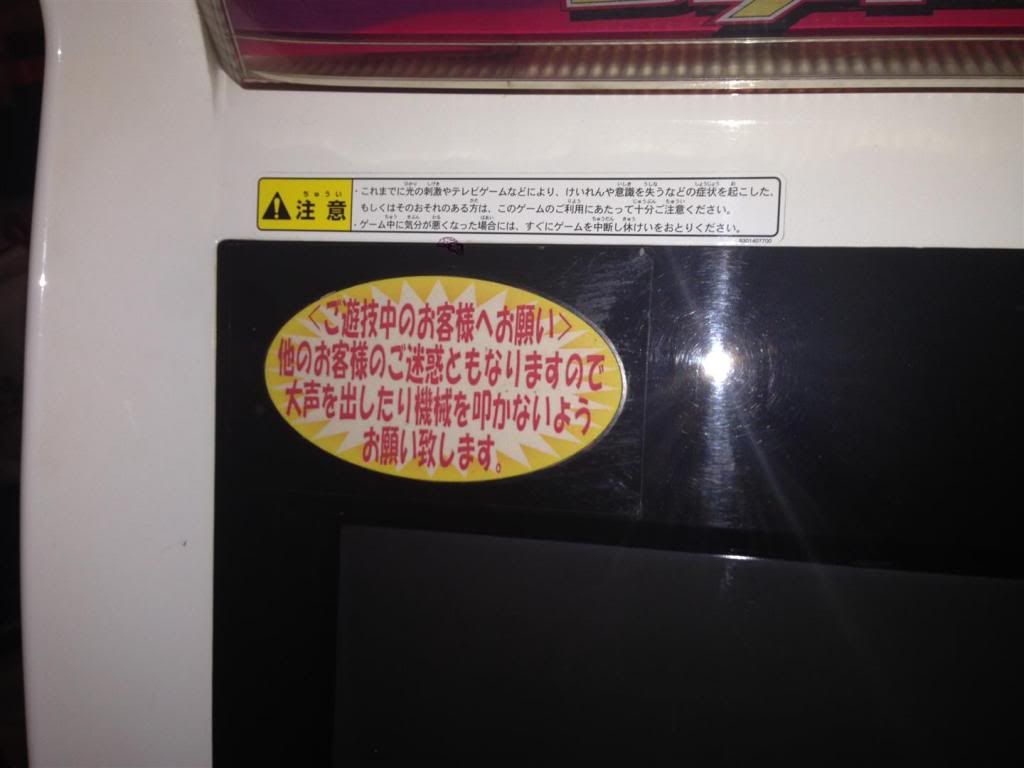

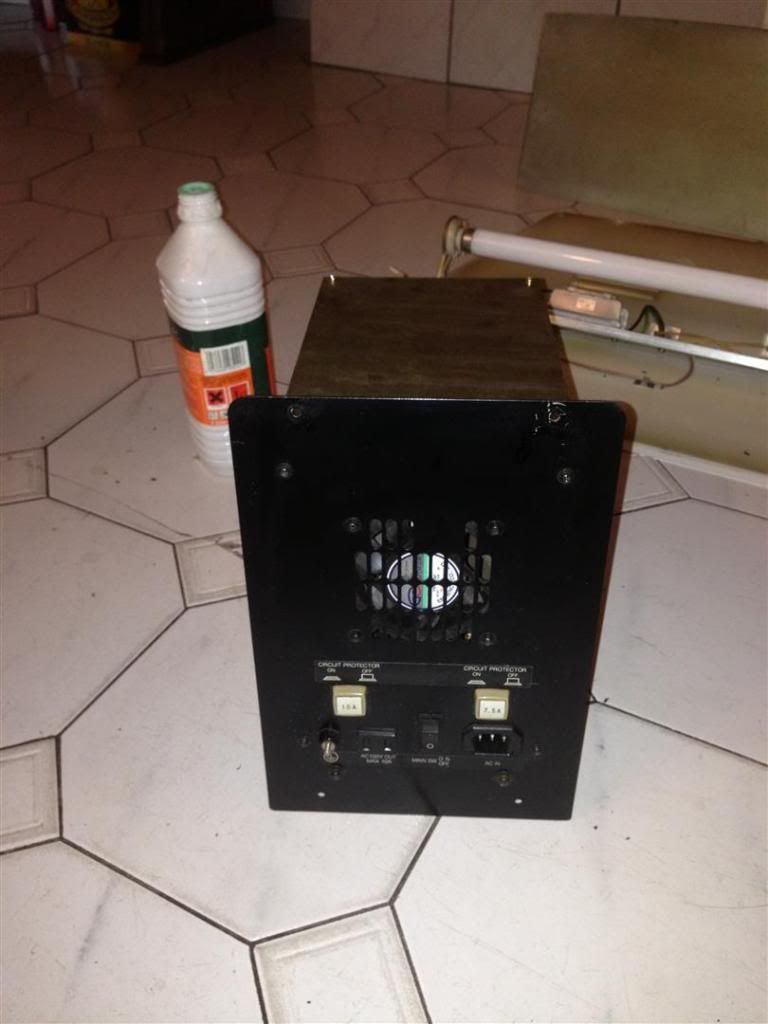

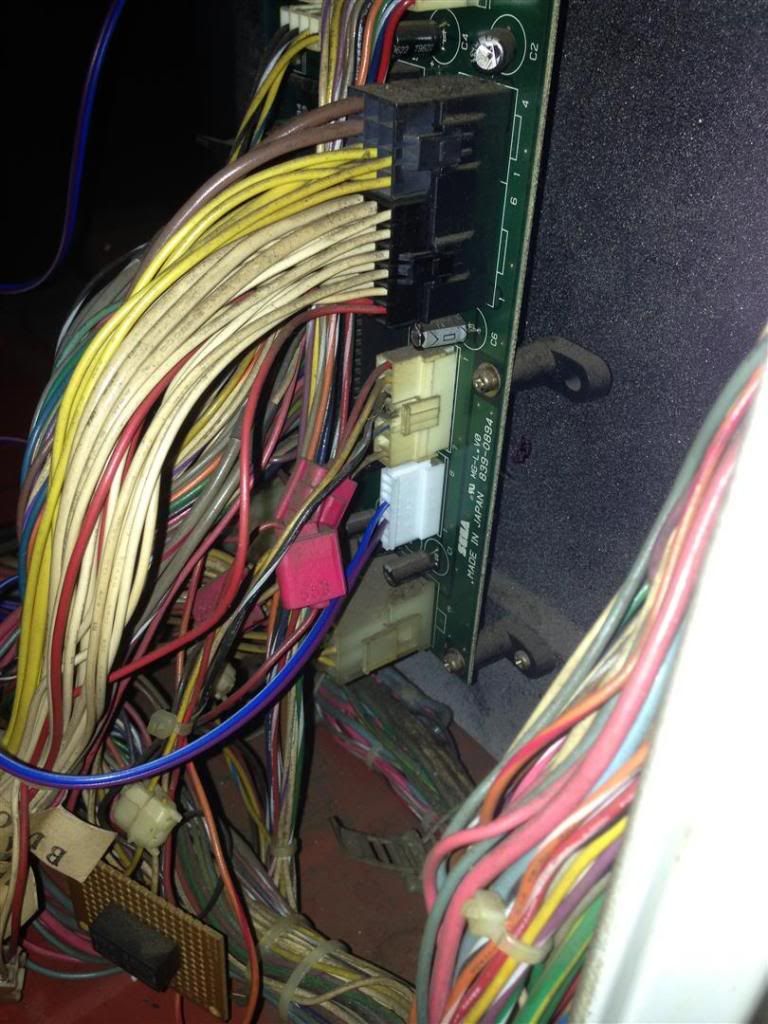

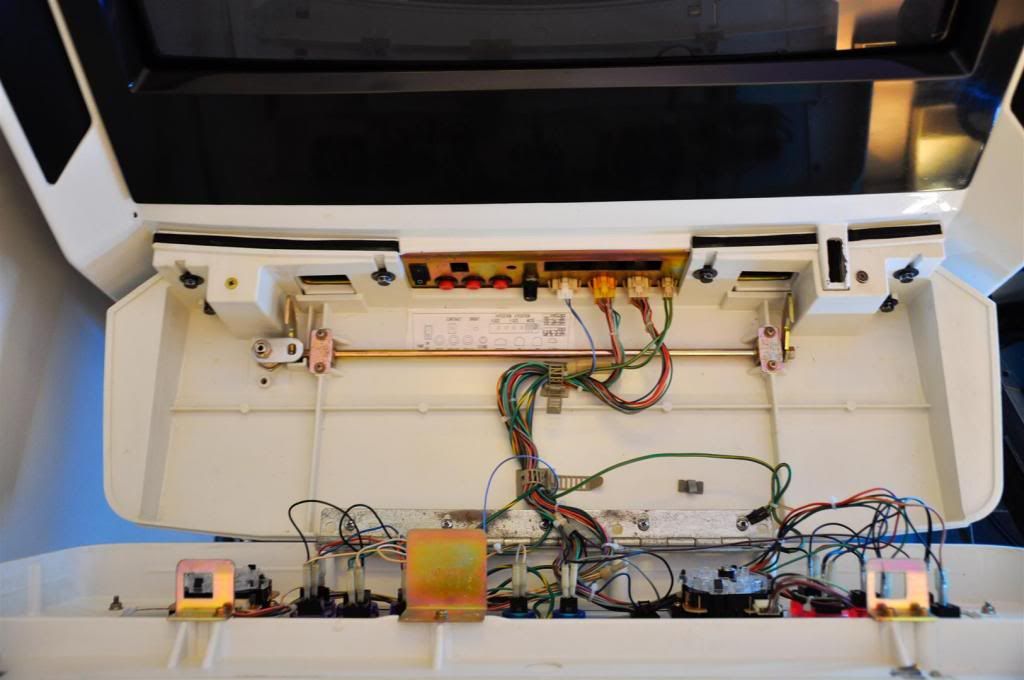

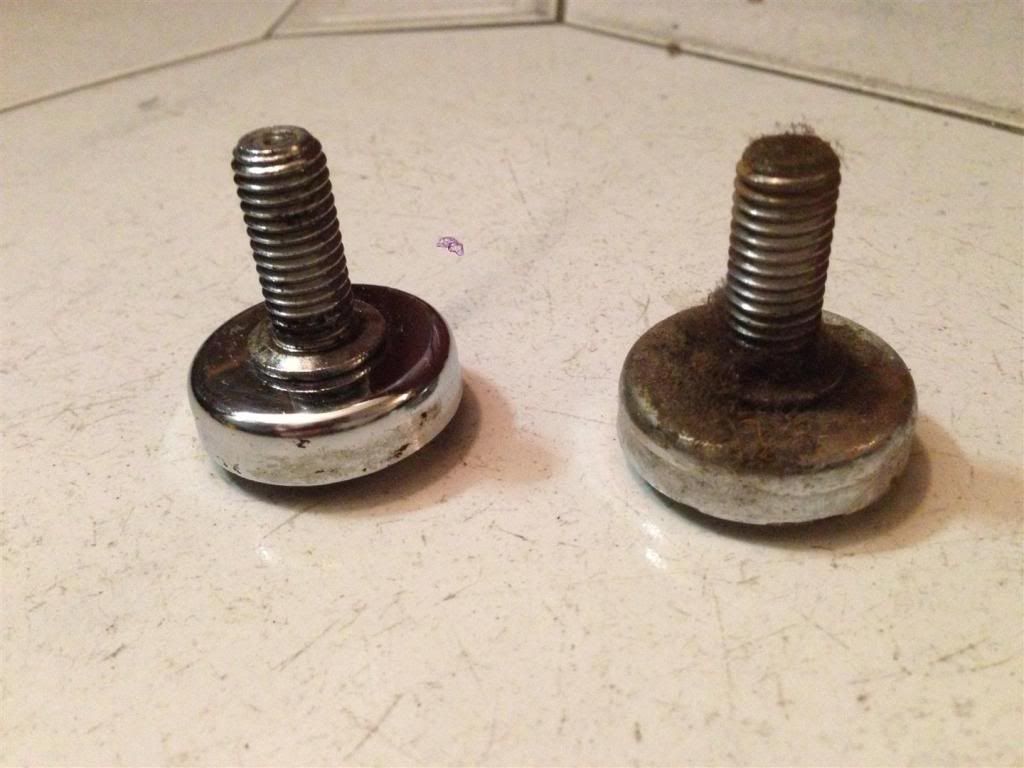

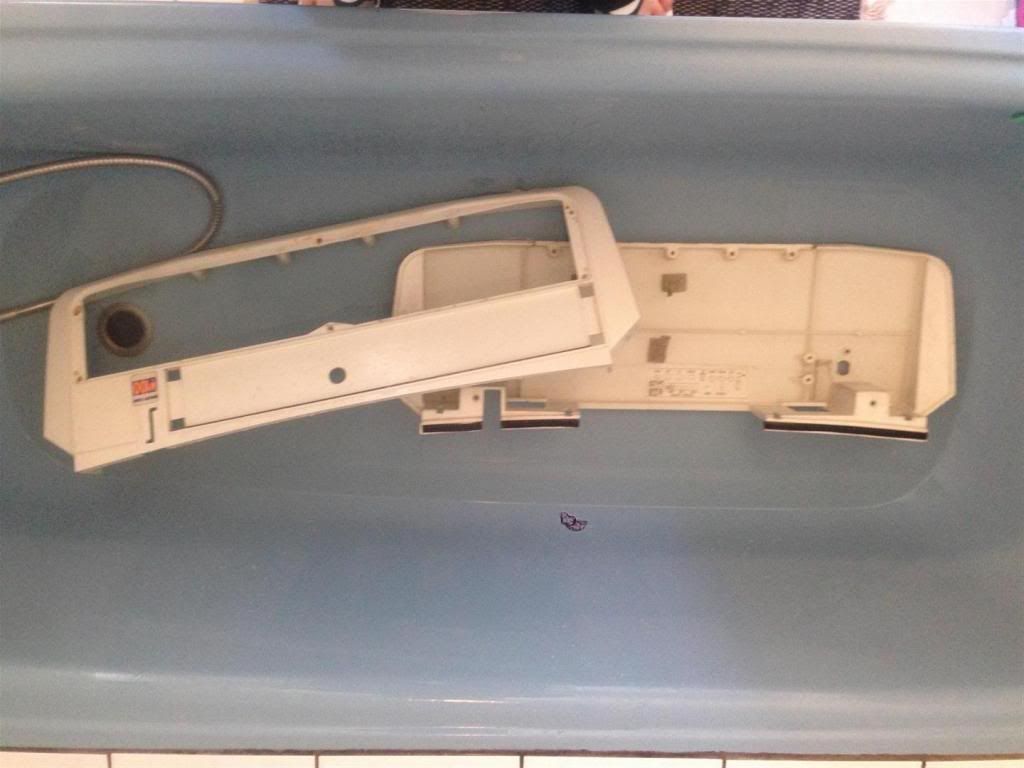

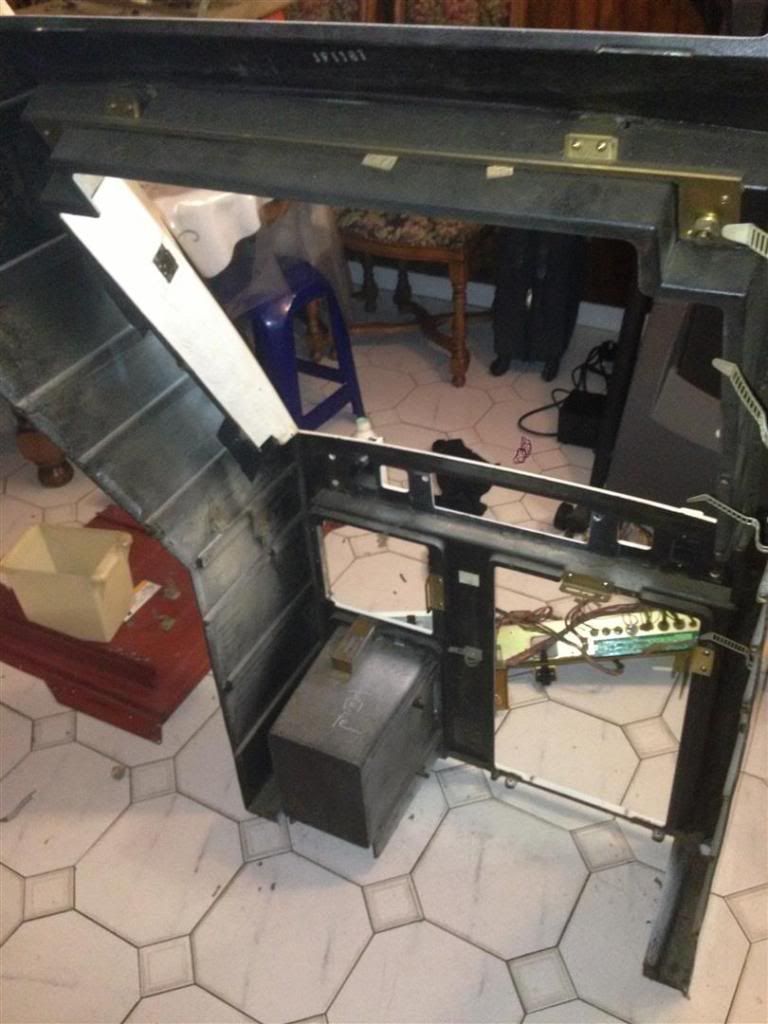

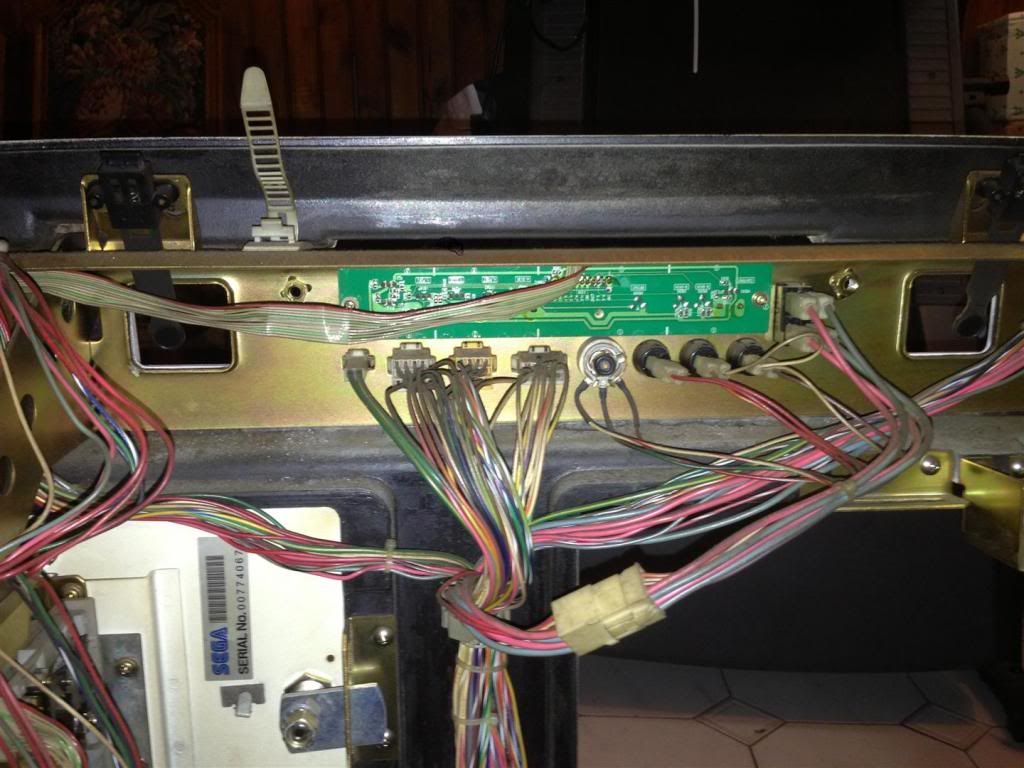

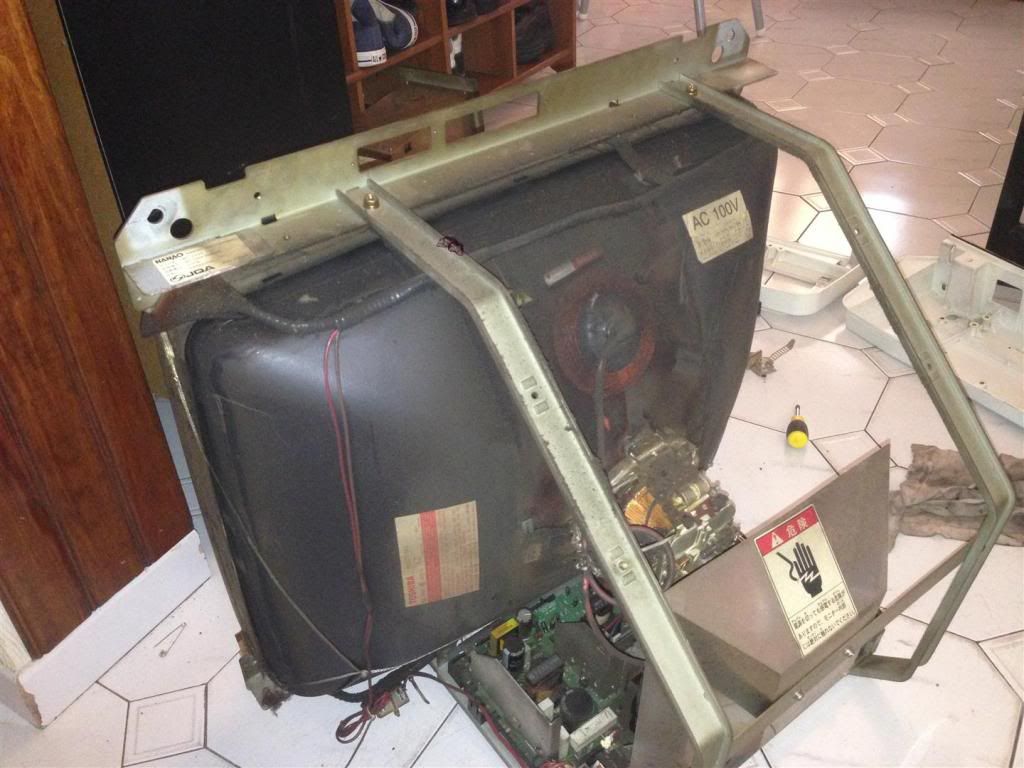

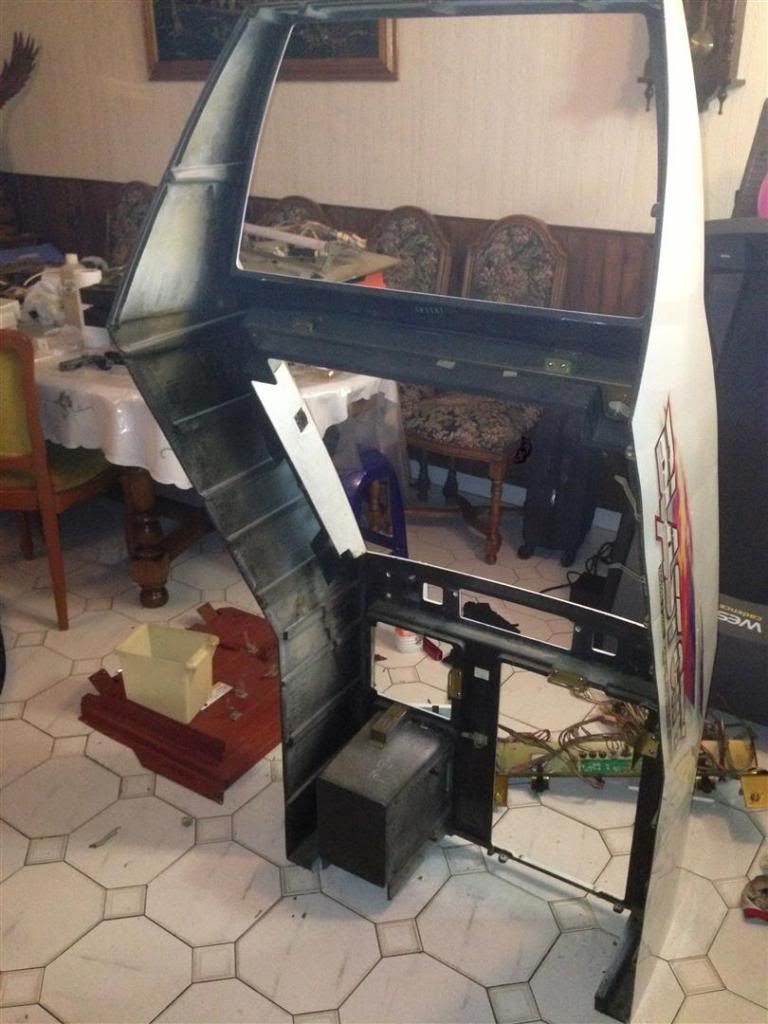

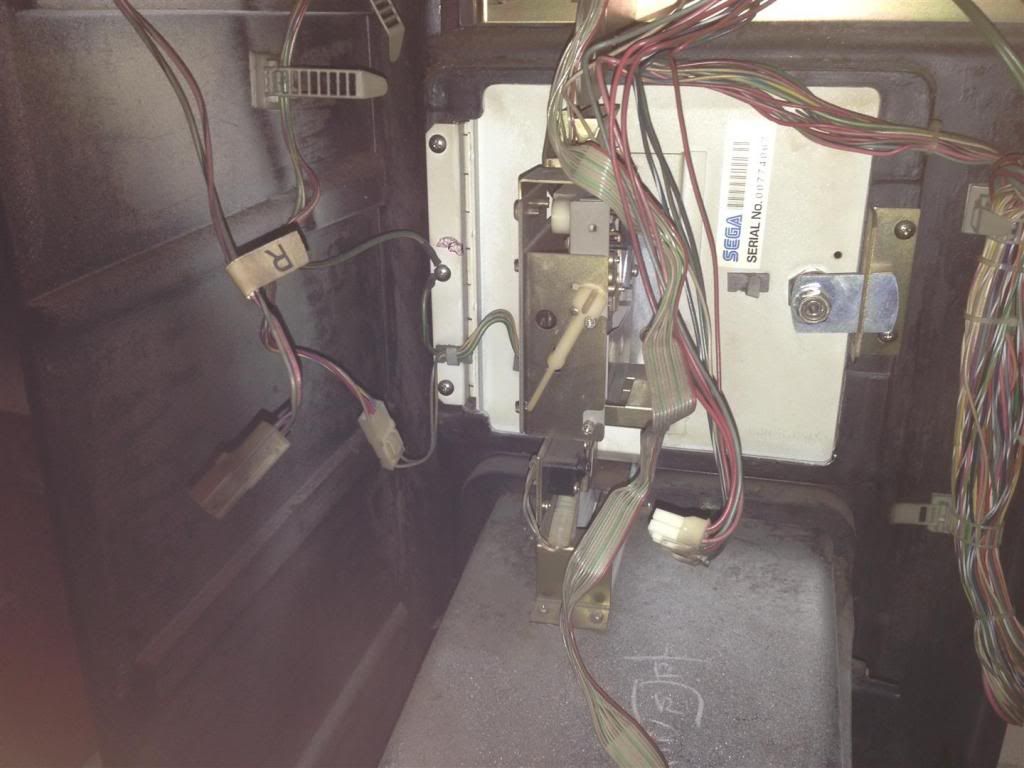

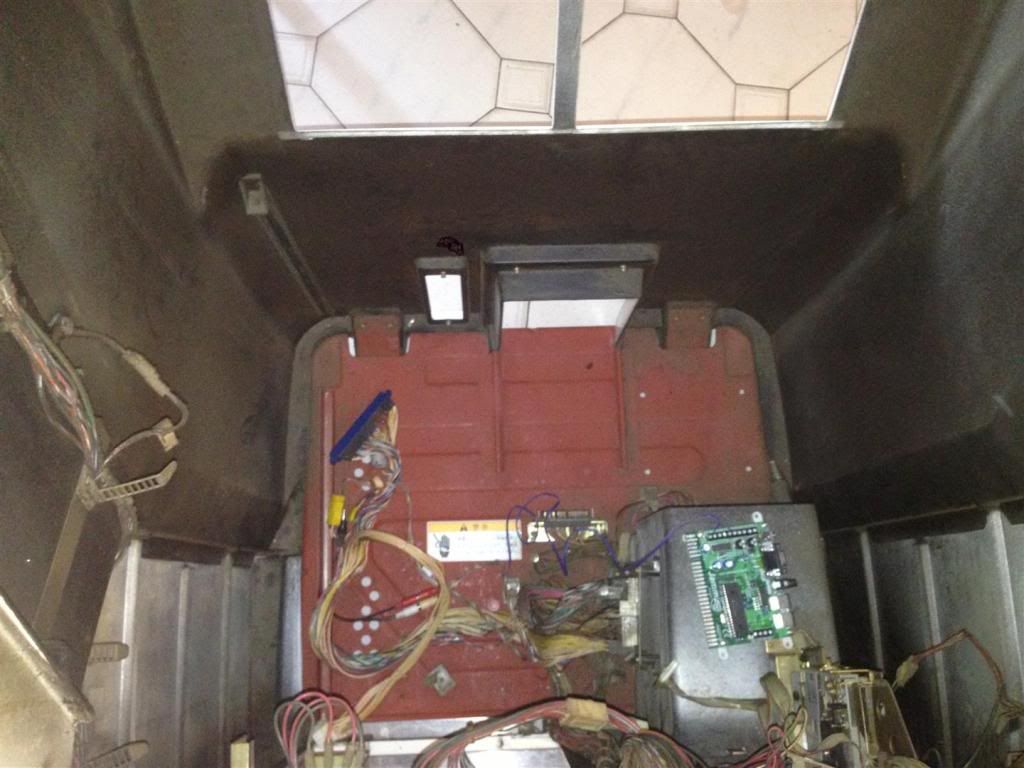

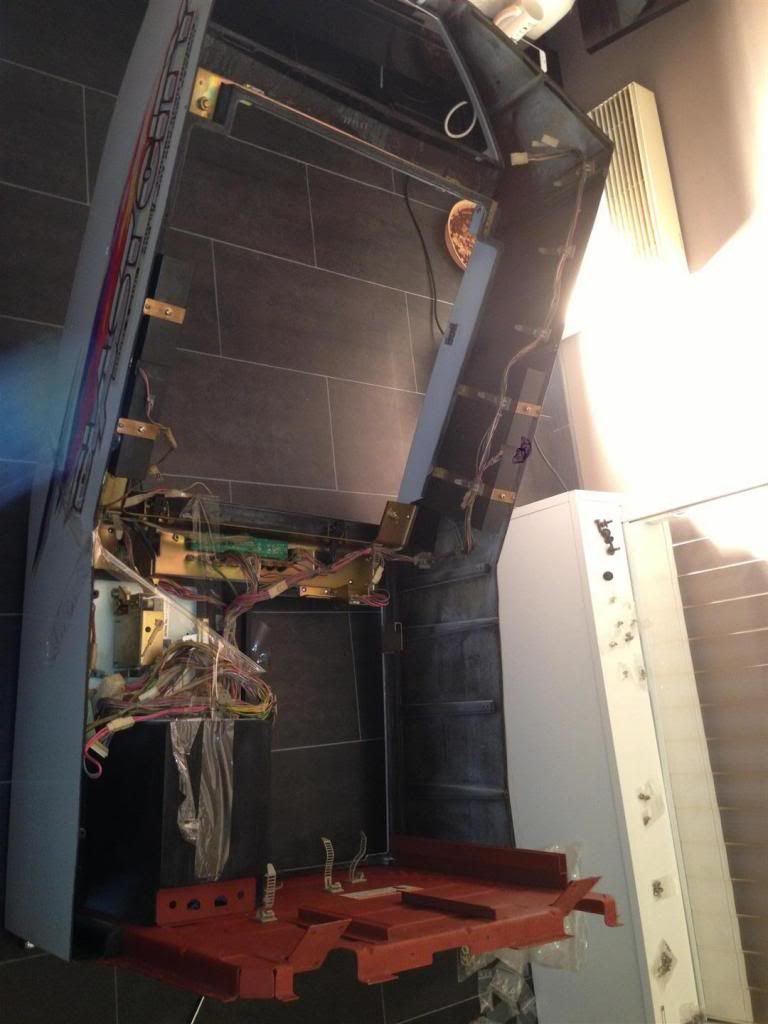

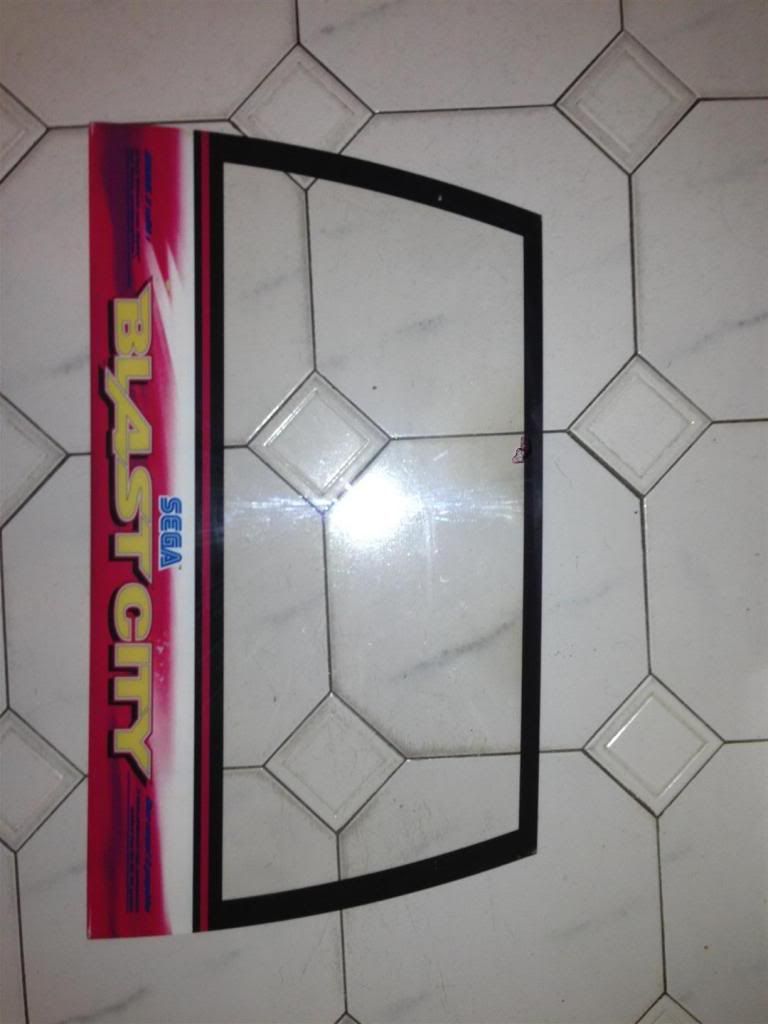

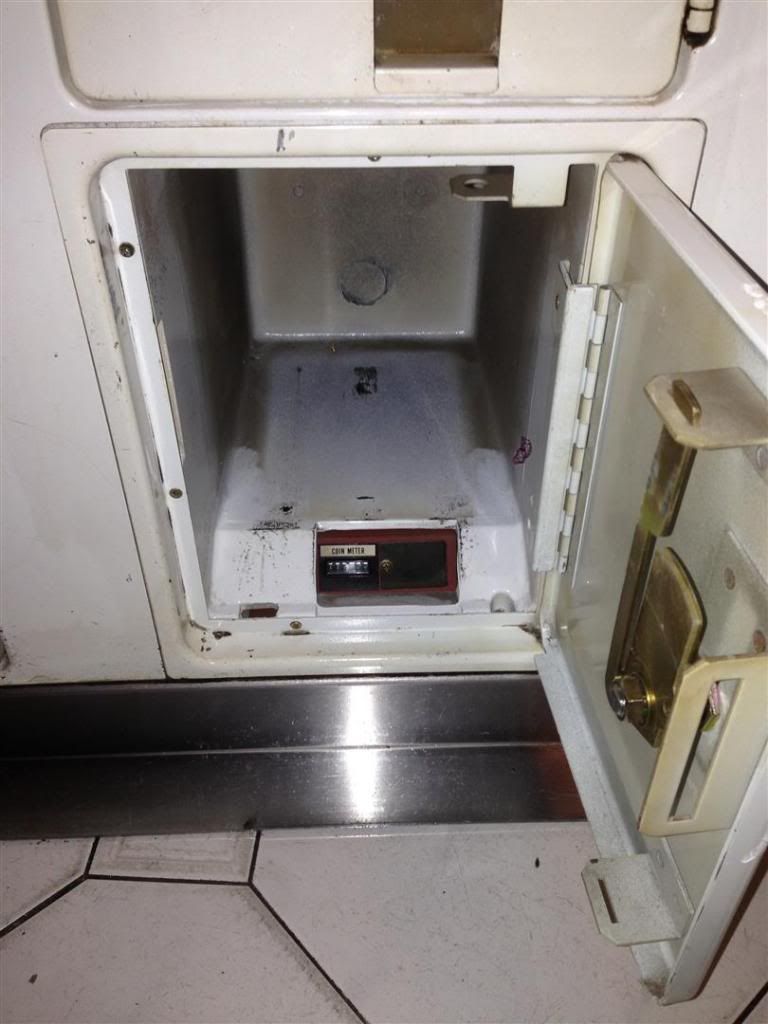

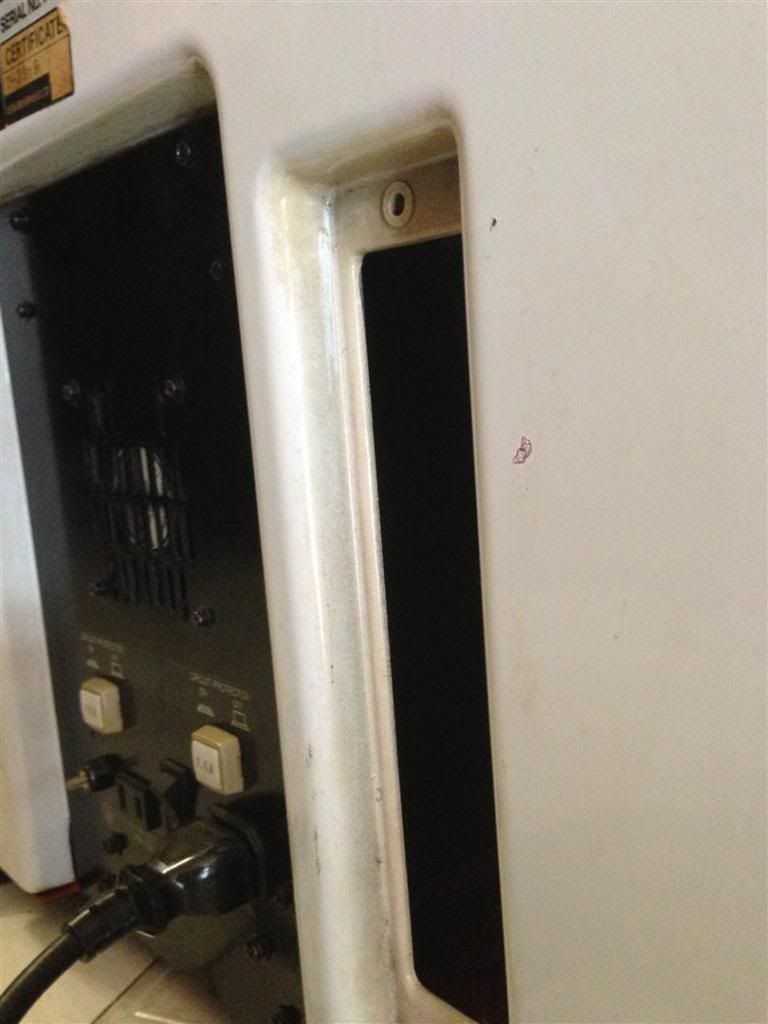

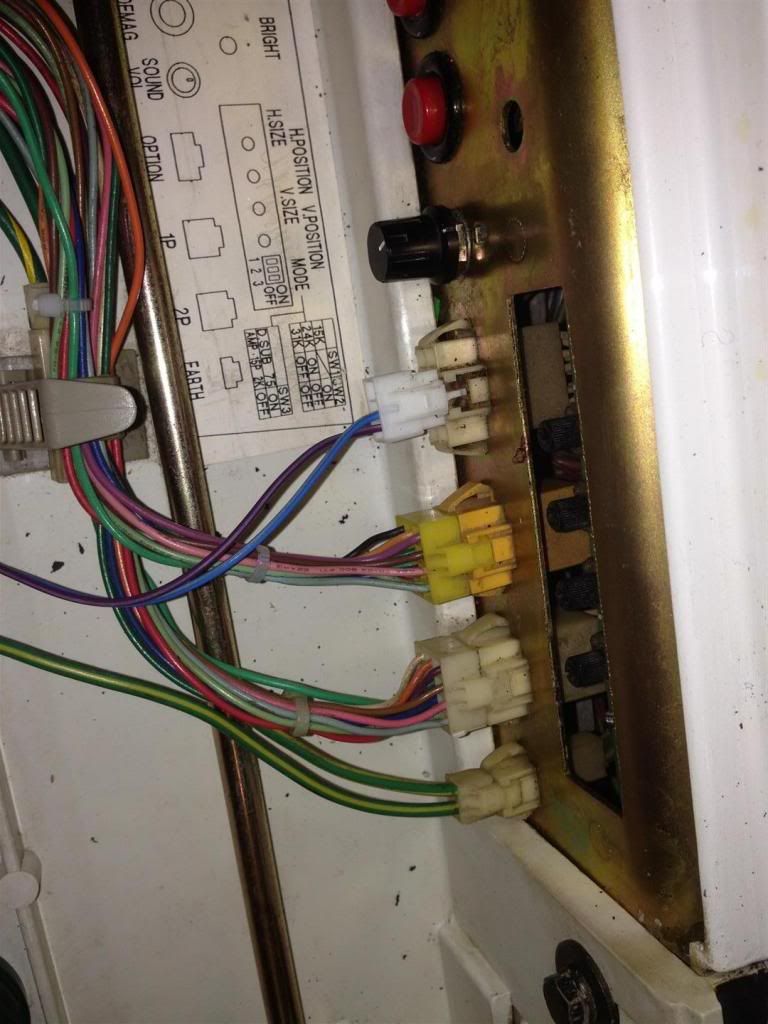

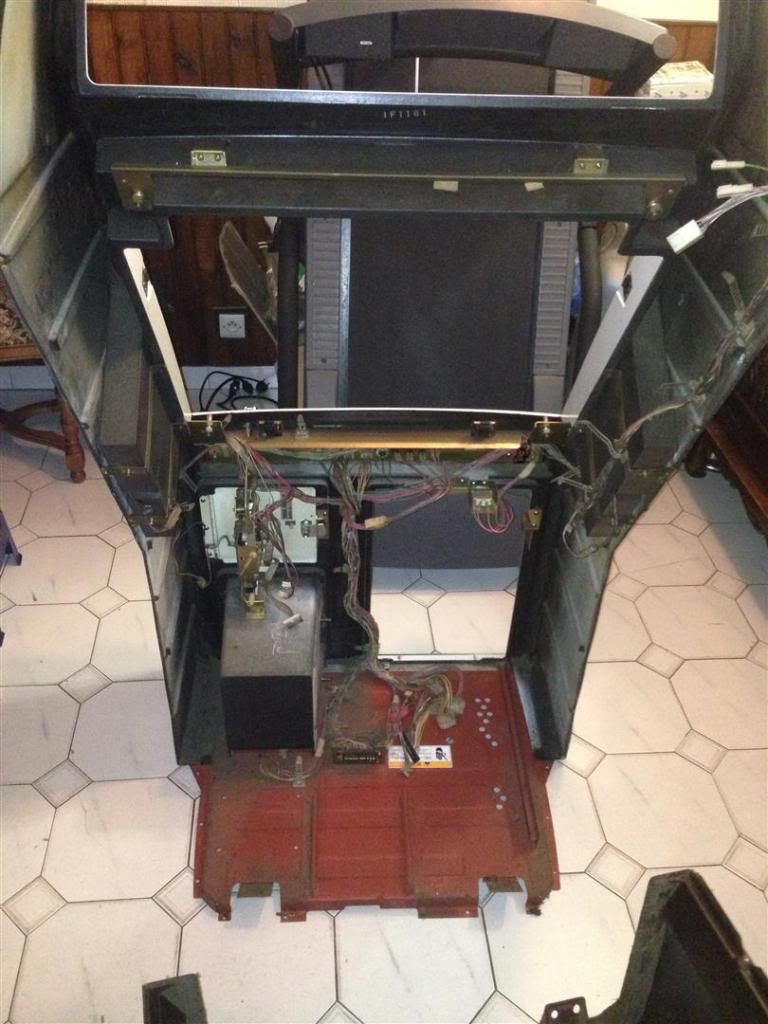

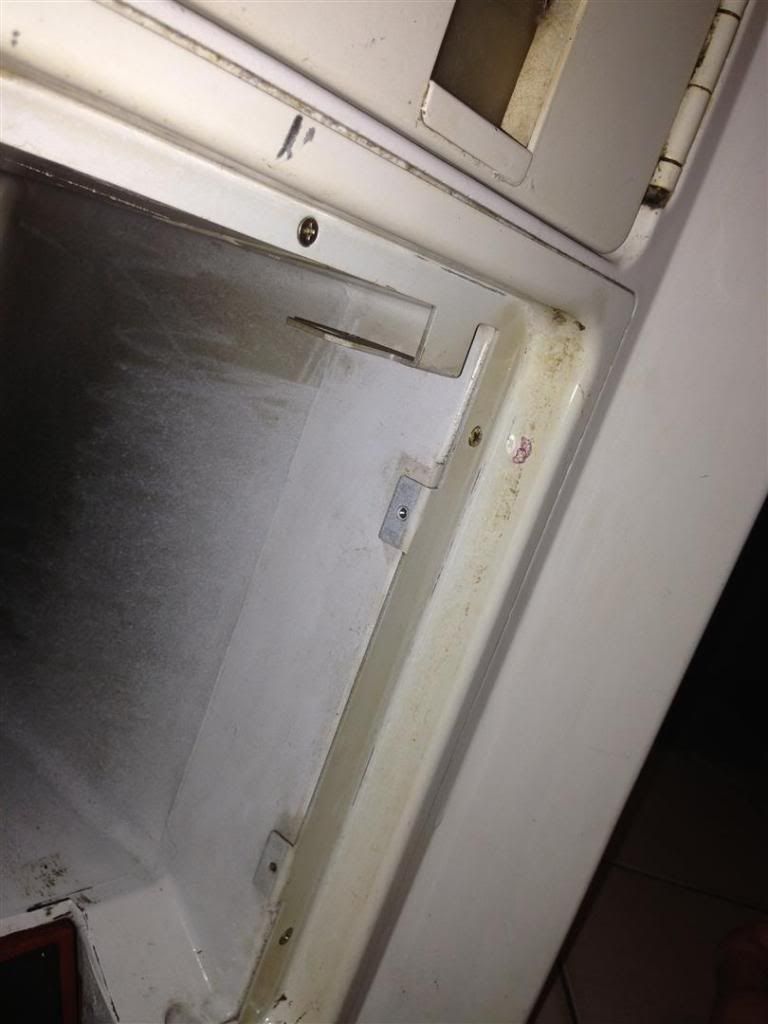

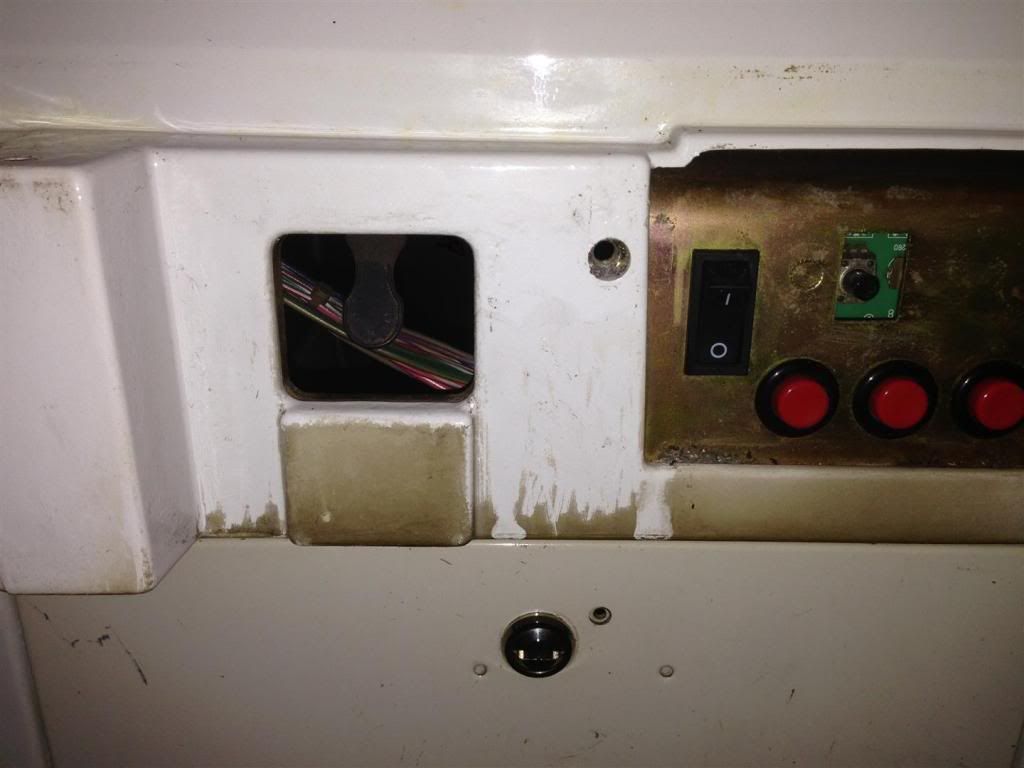

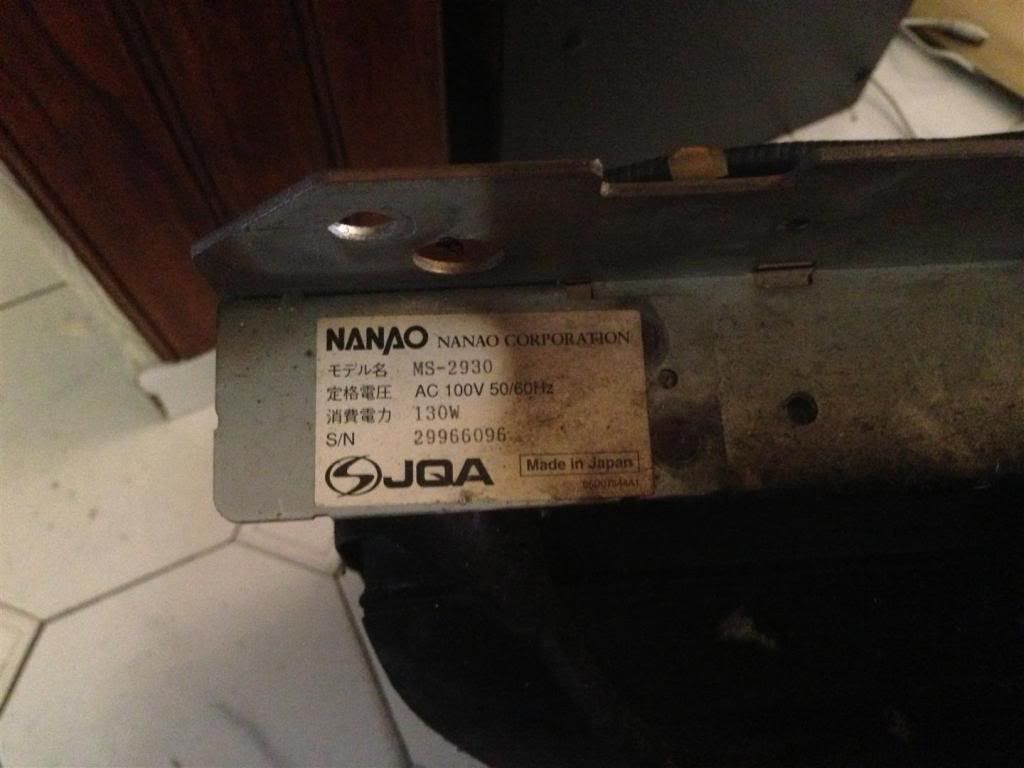

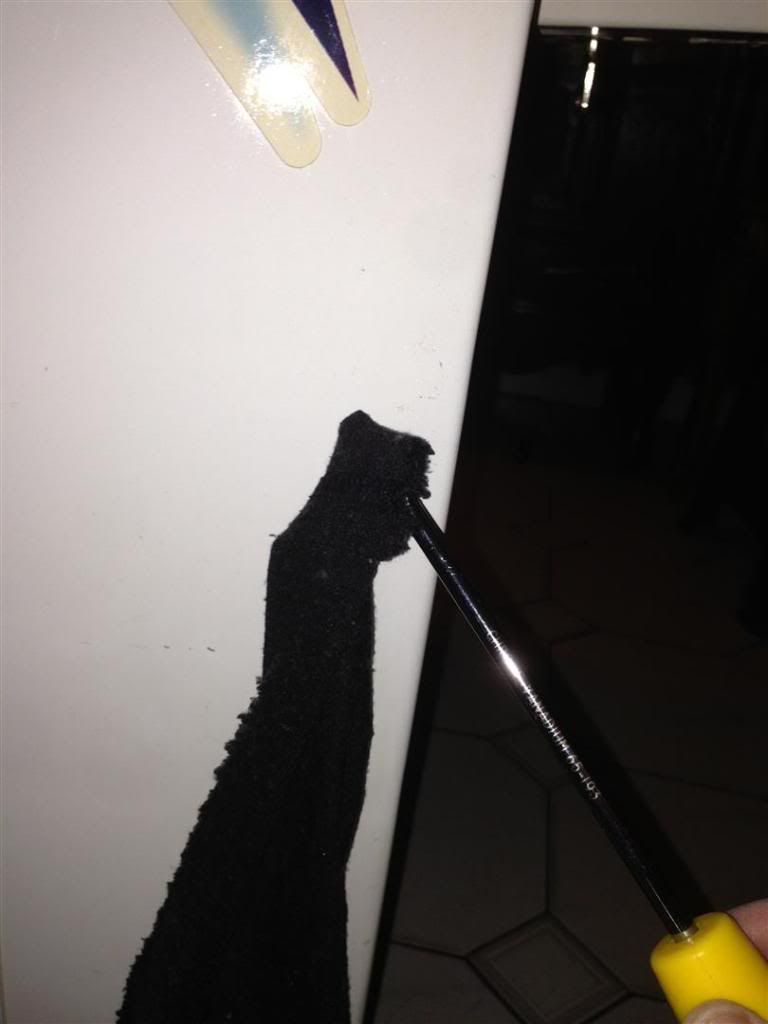

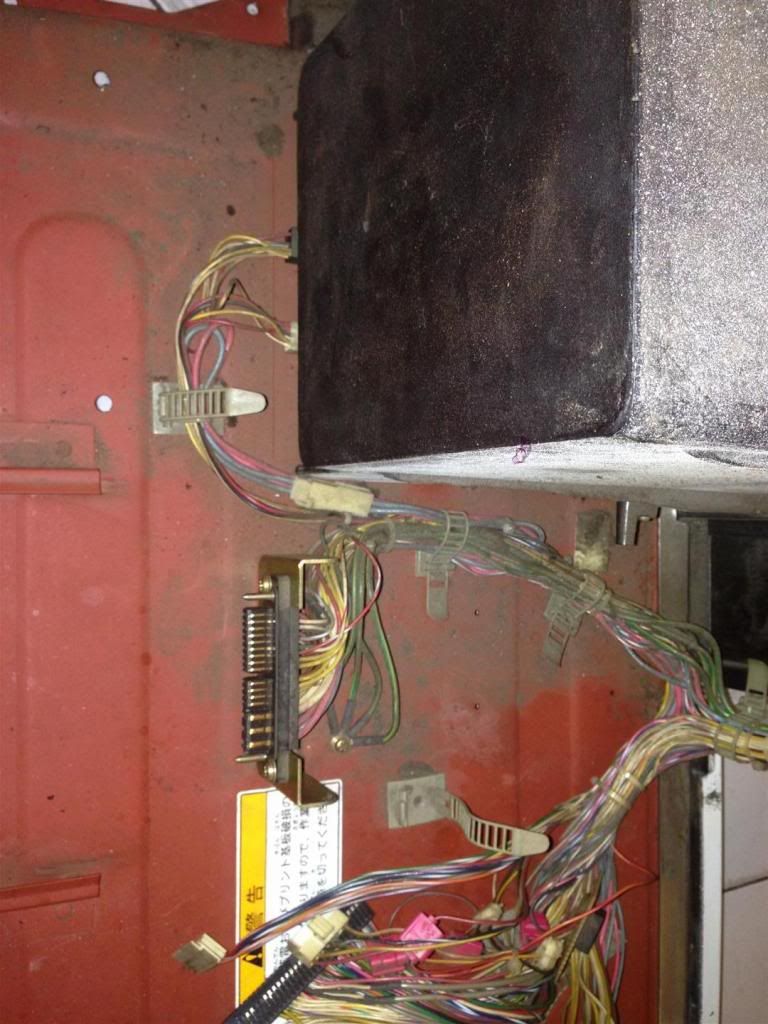

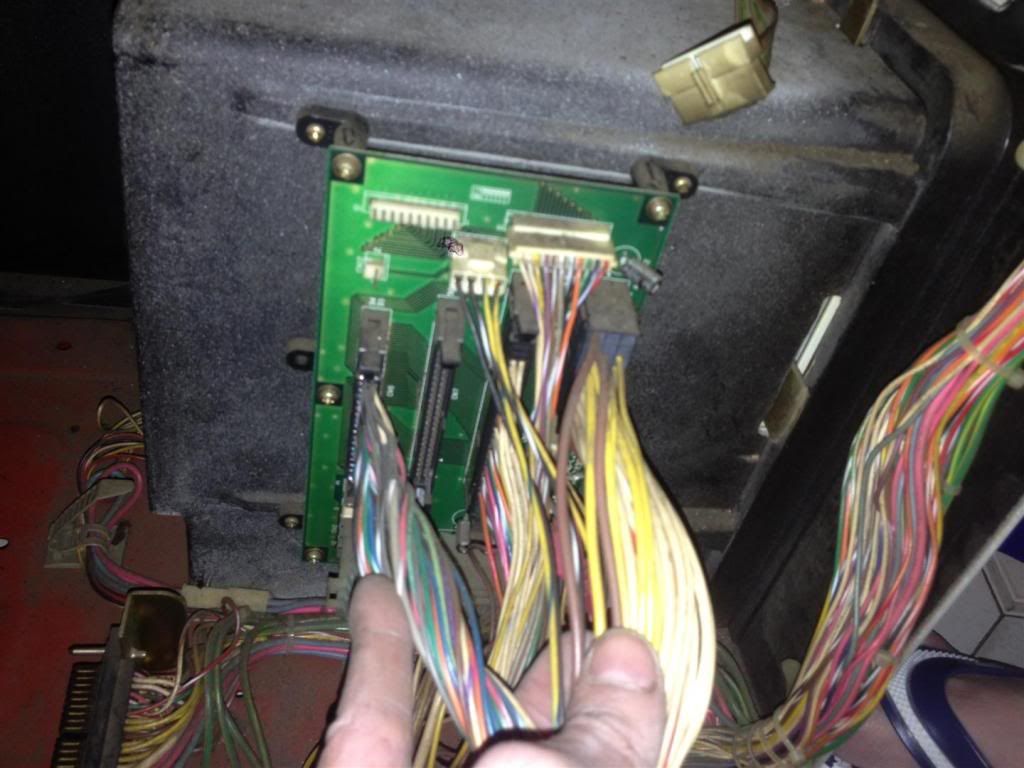

Voici environ 100 photos de la bête lors de son démontage/remontage/et sont grand nettoyage limite une désinfection ... Les photos ne sont pas forcément dans l'ordre et je me vois mal trier tout ça. Attention aux yeux car ça manque pas de crasse et de poussière :s
Je n'ai pas pu trier les photos et ajouté des commentaires vu le nombre de photos.

Un petit montage complètement débile pour le fun ^^

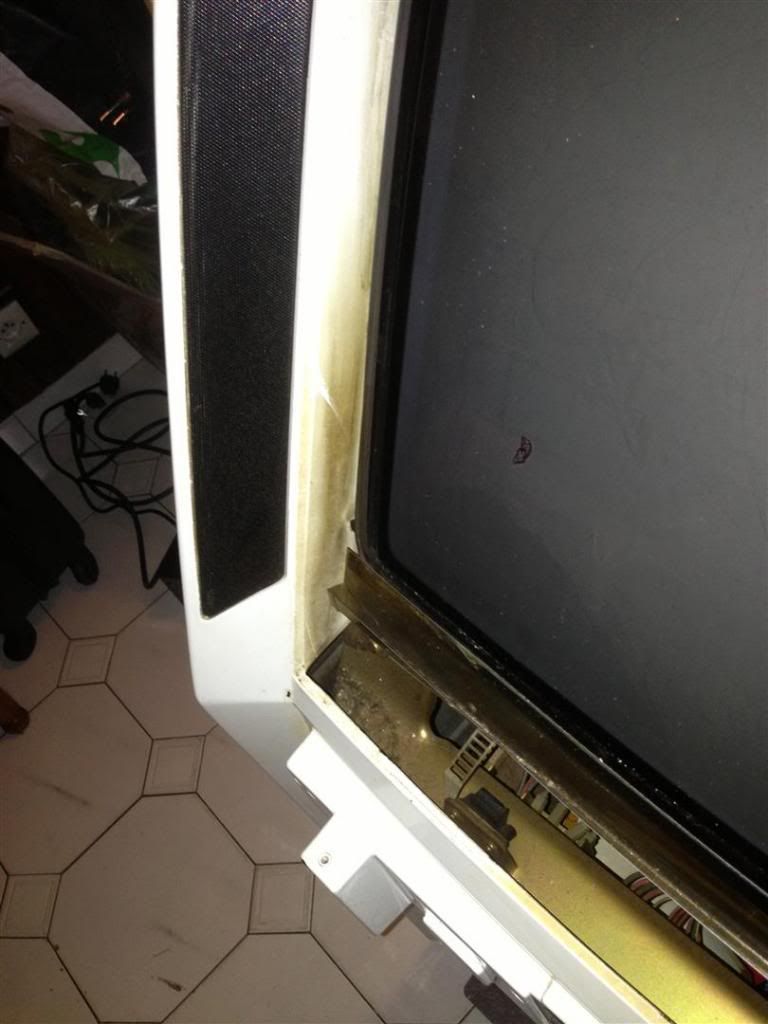

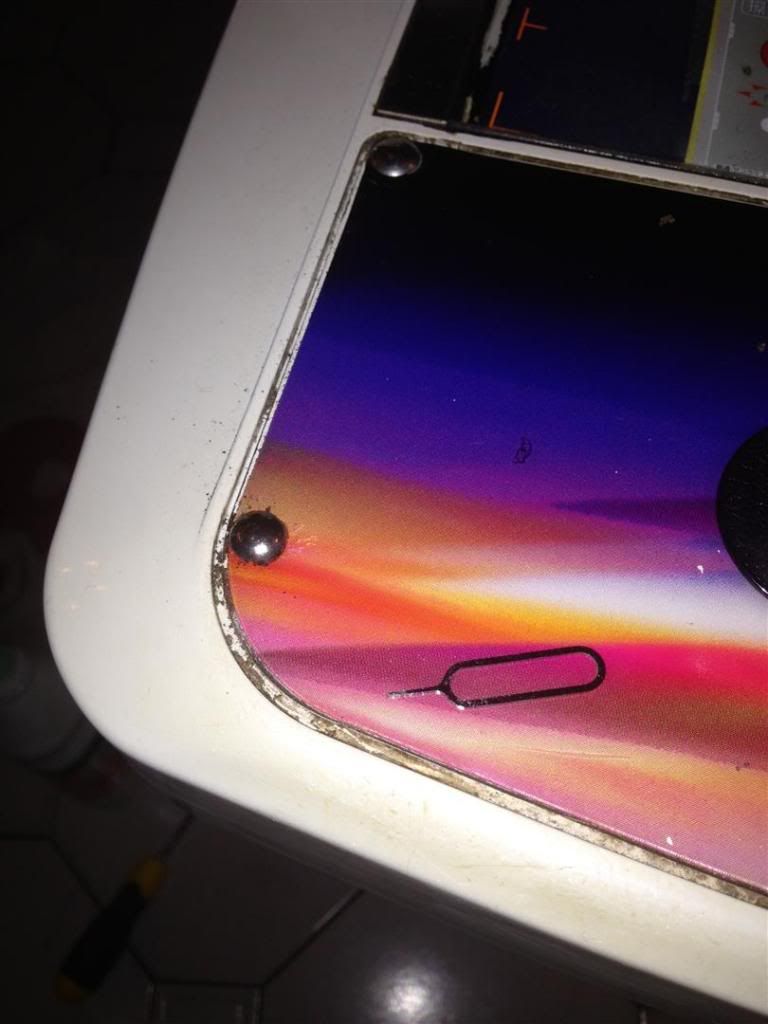

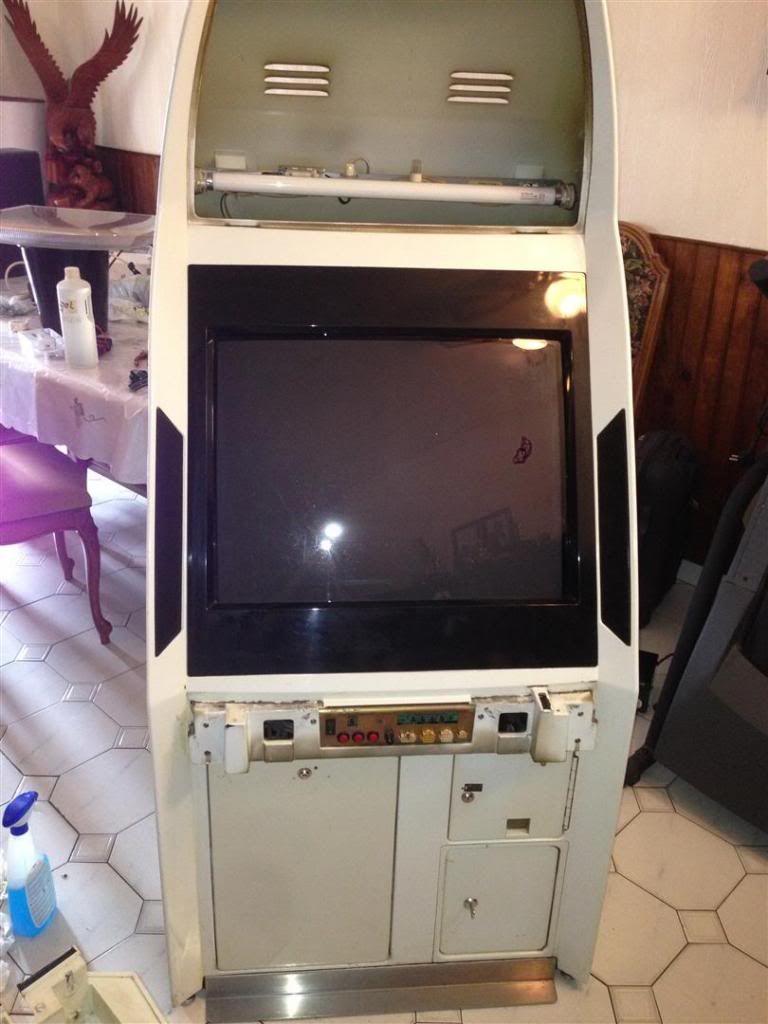

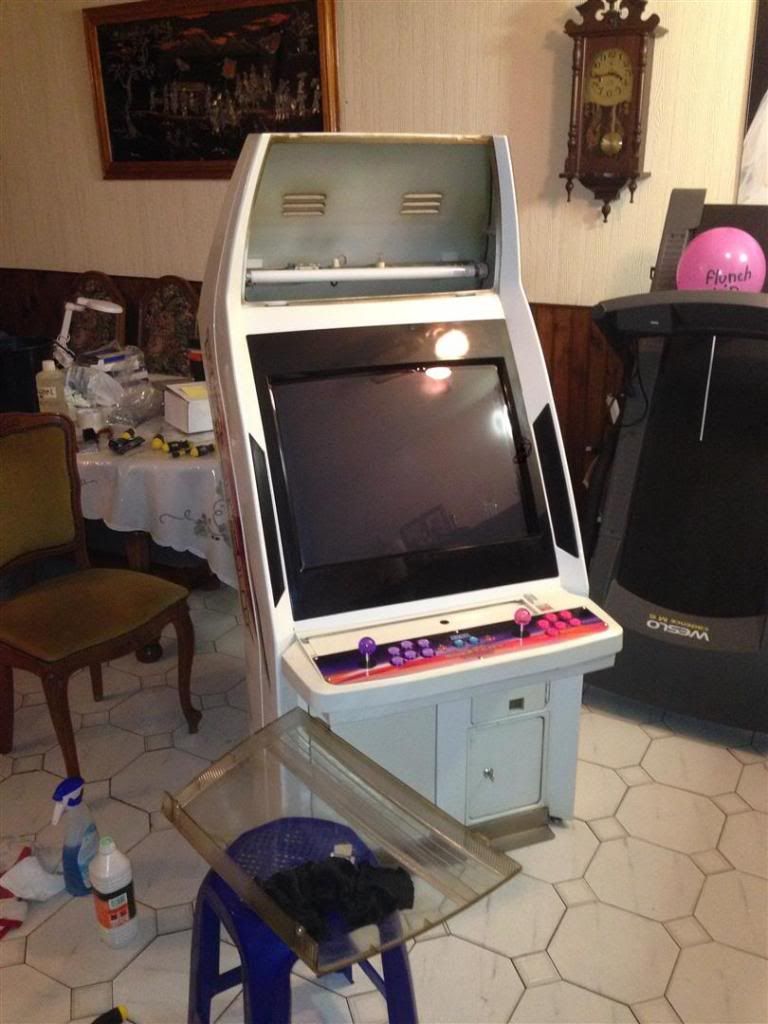

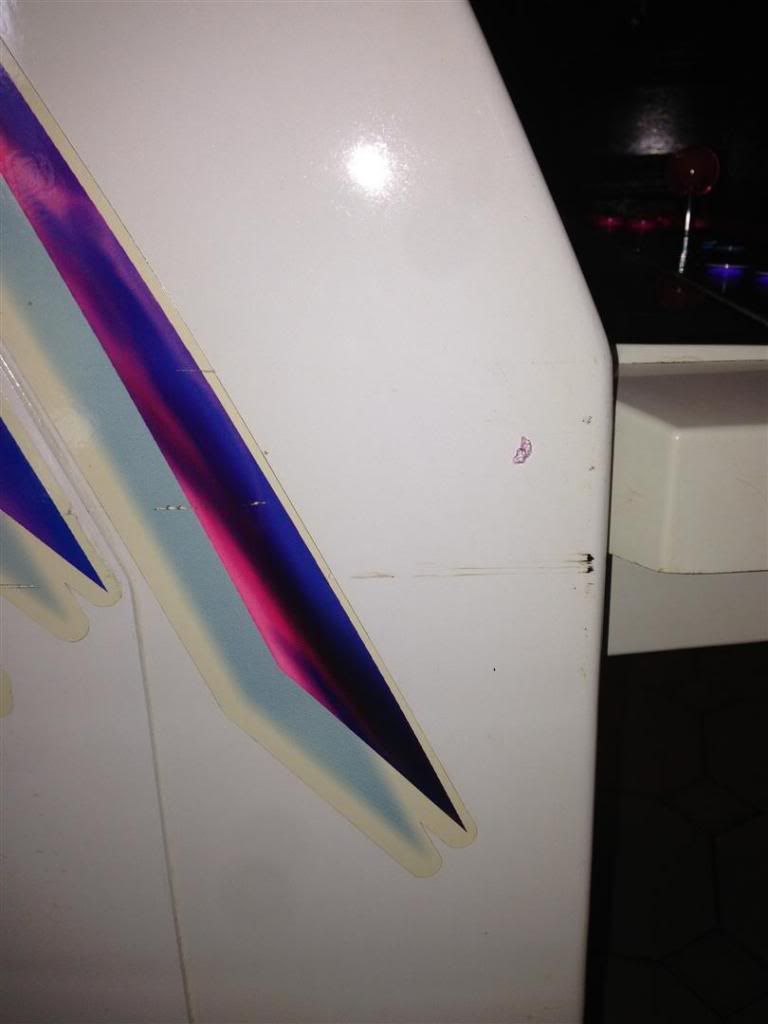

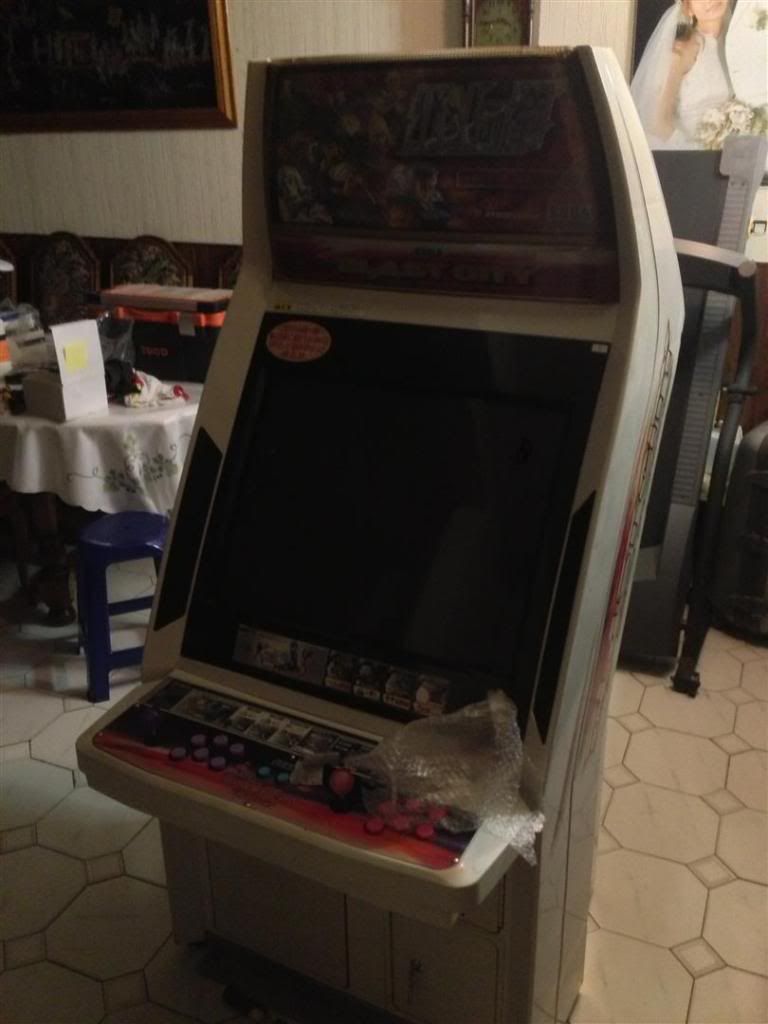

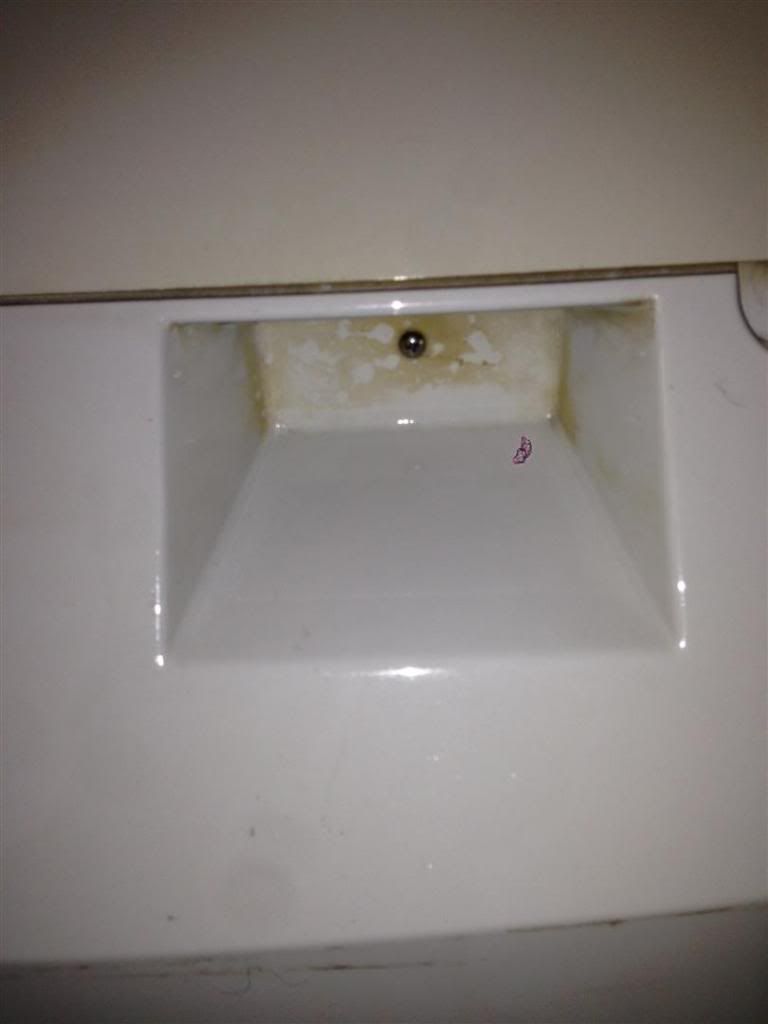

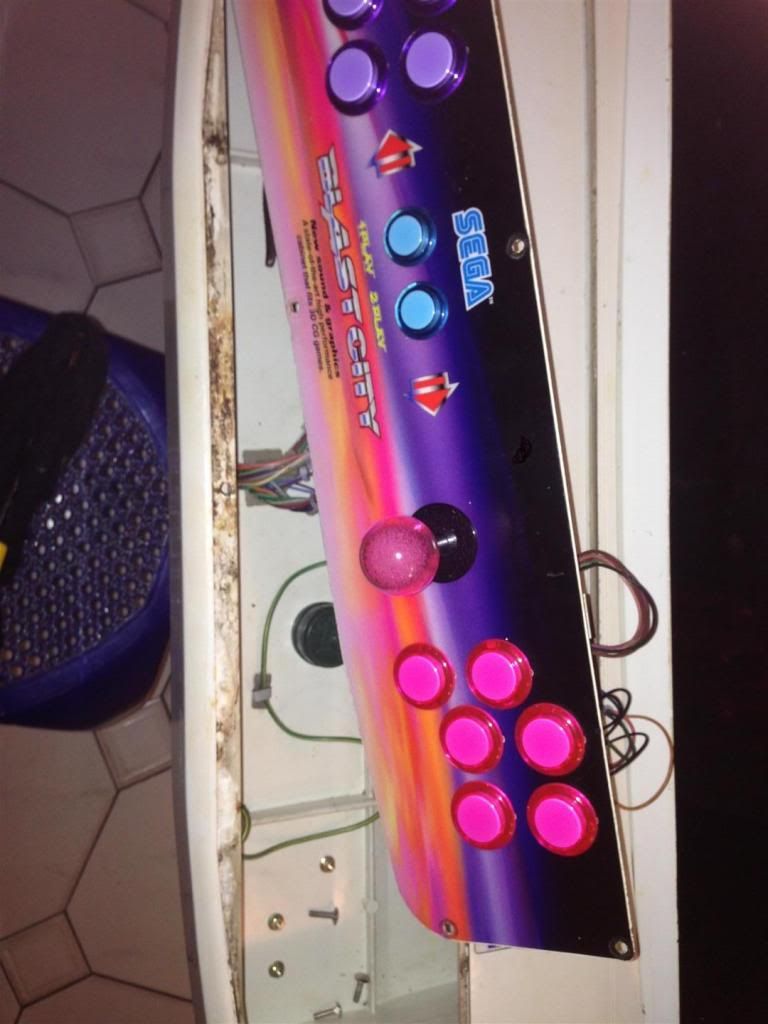

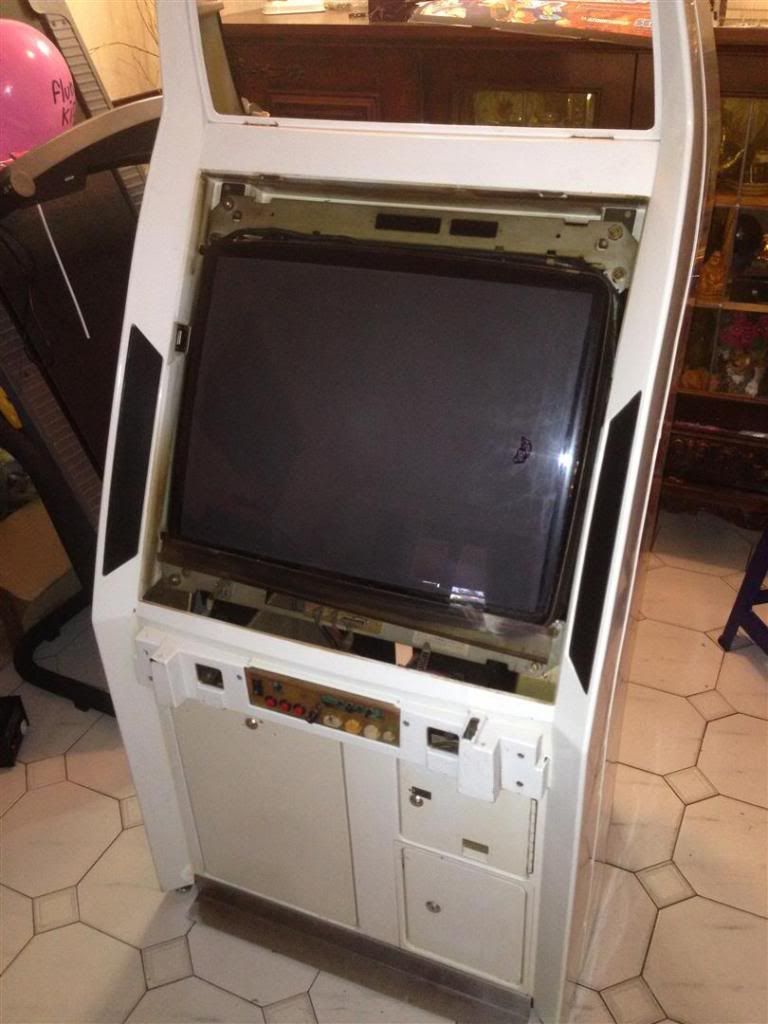

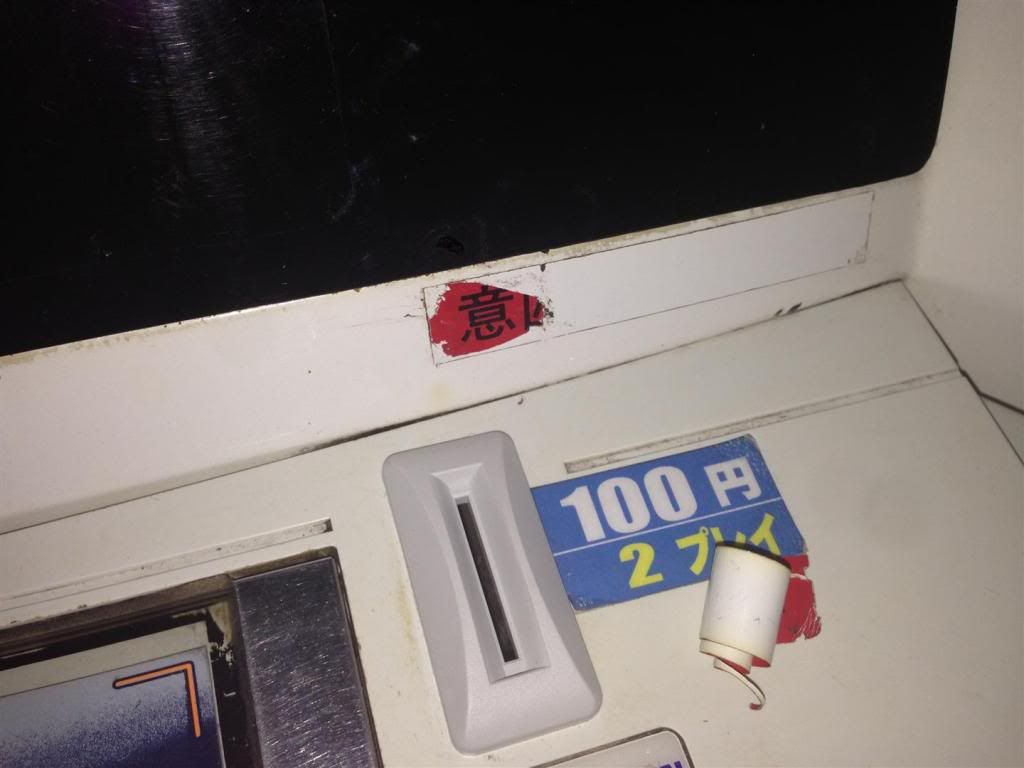

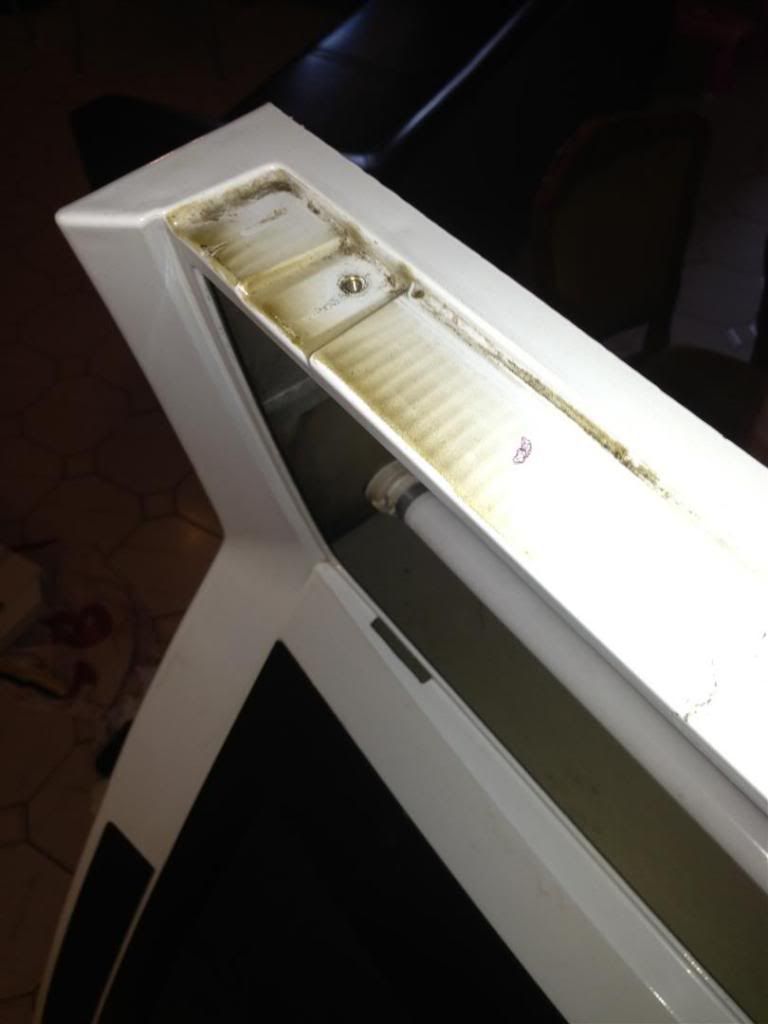

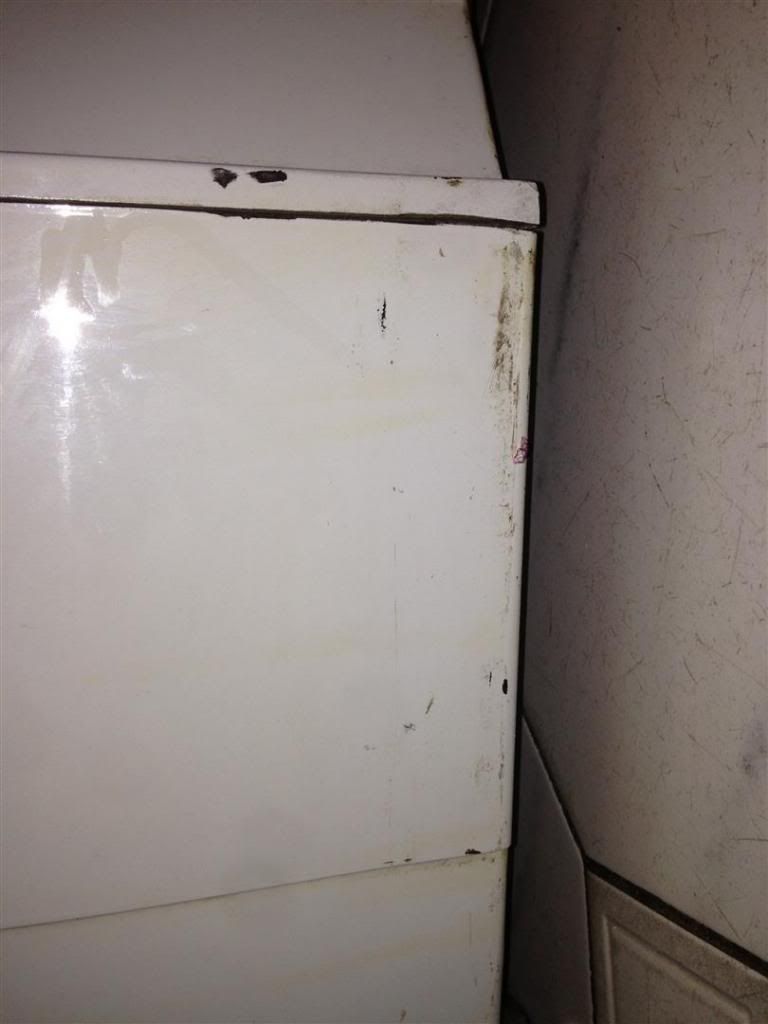

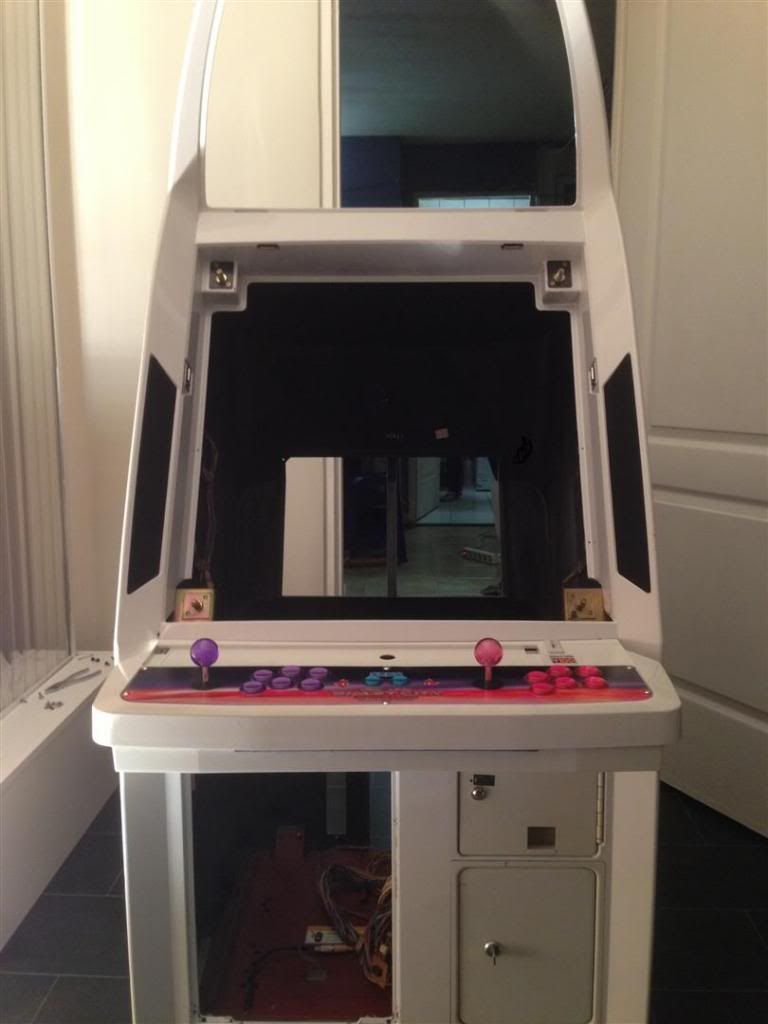

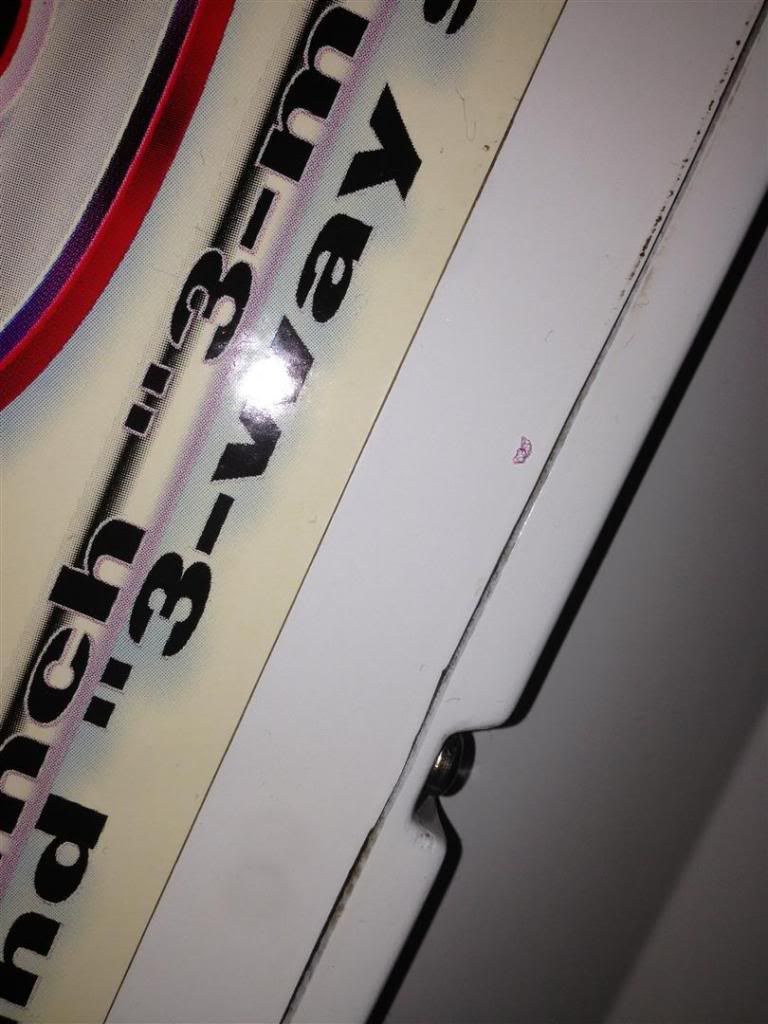

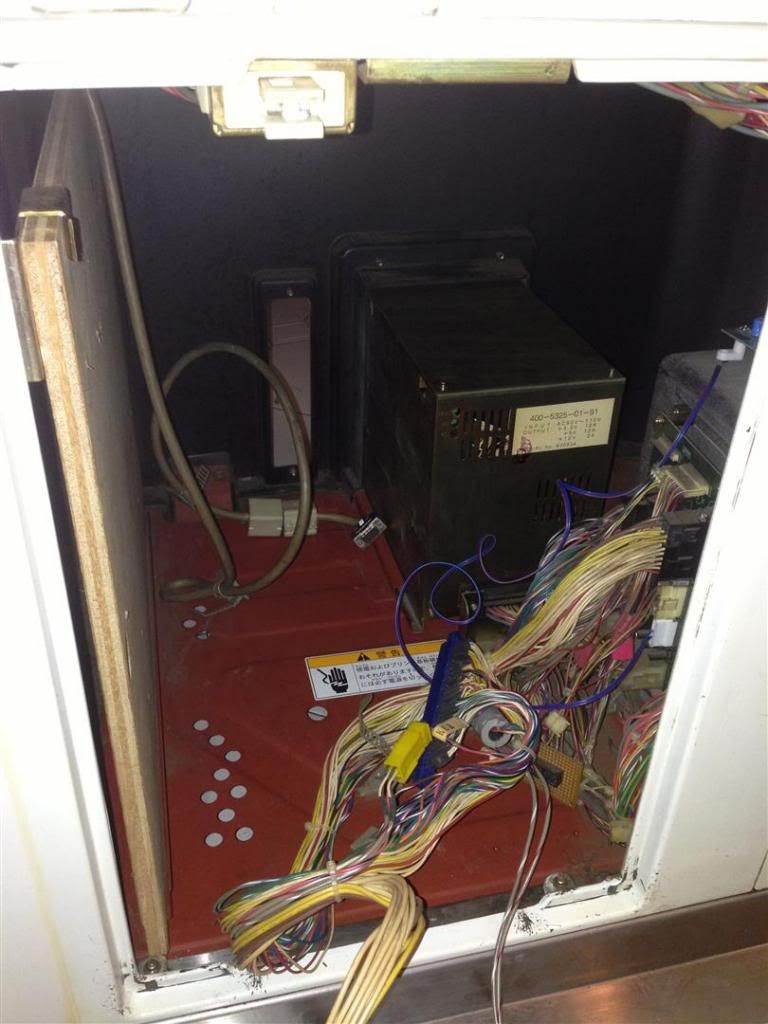

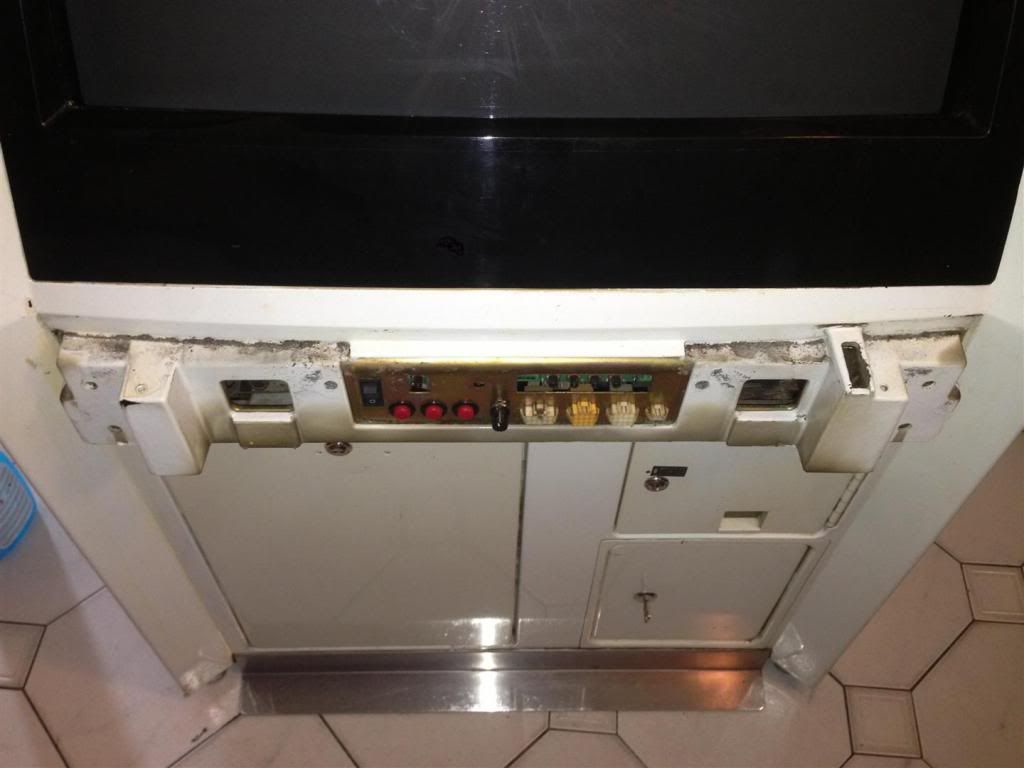

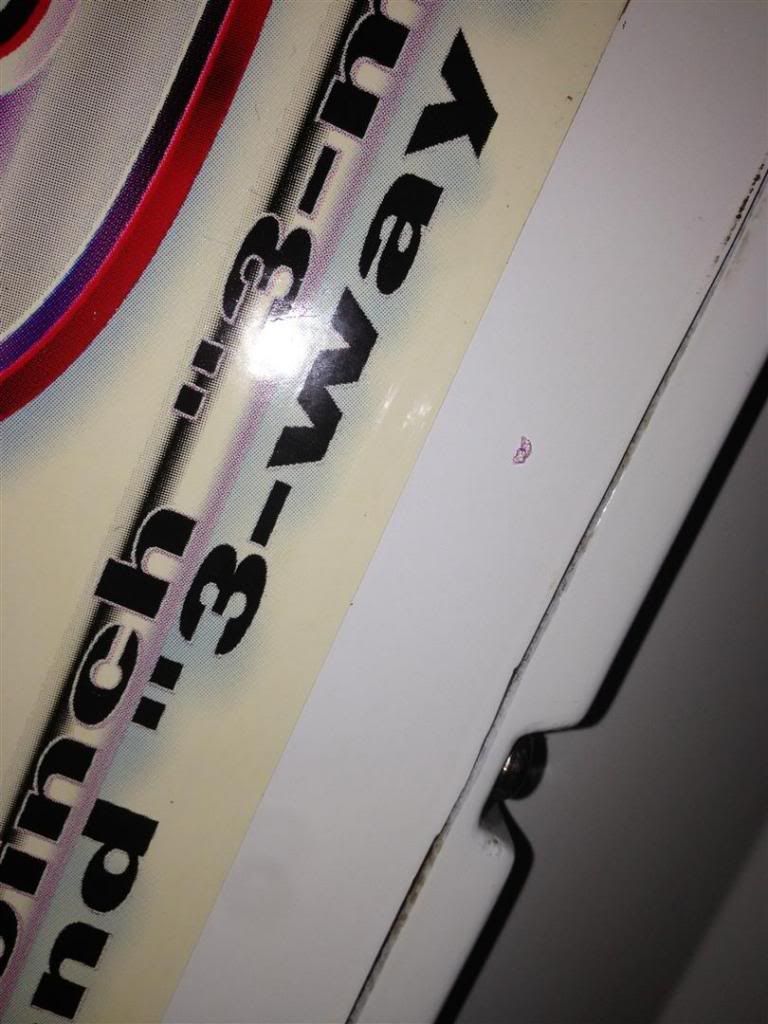

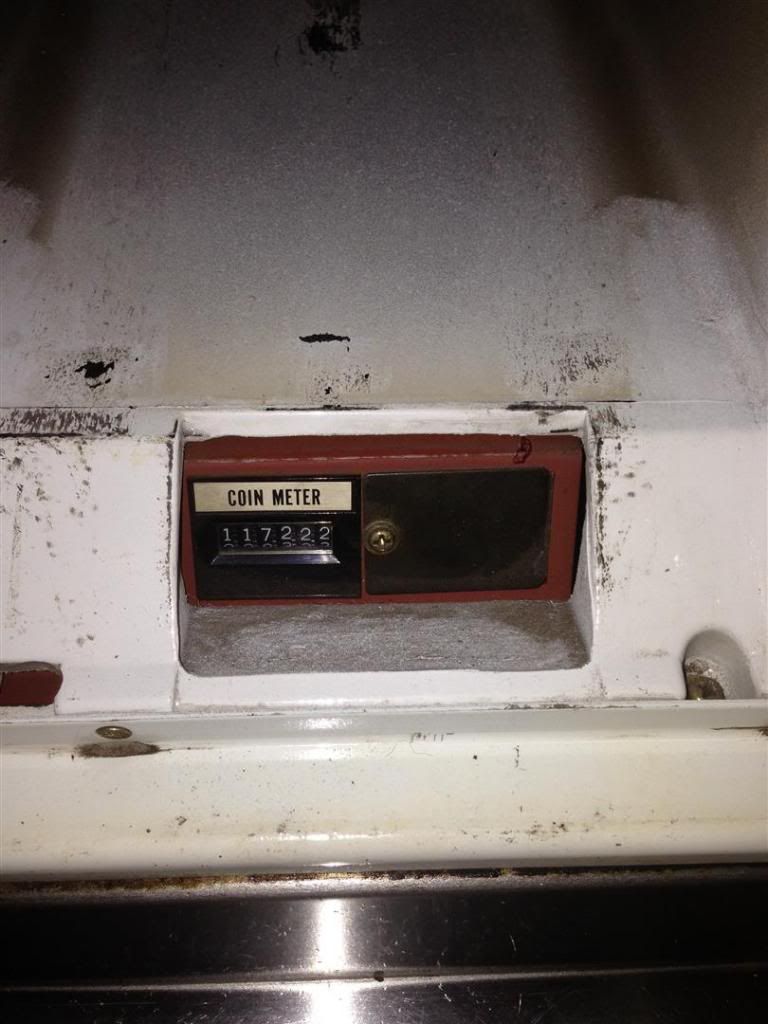

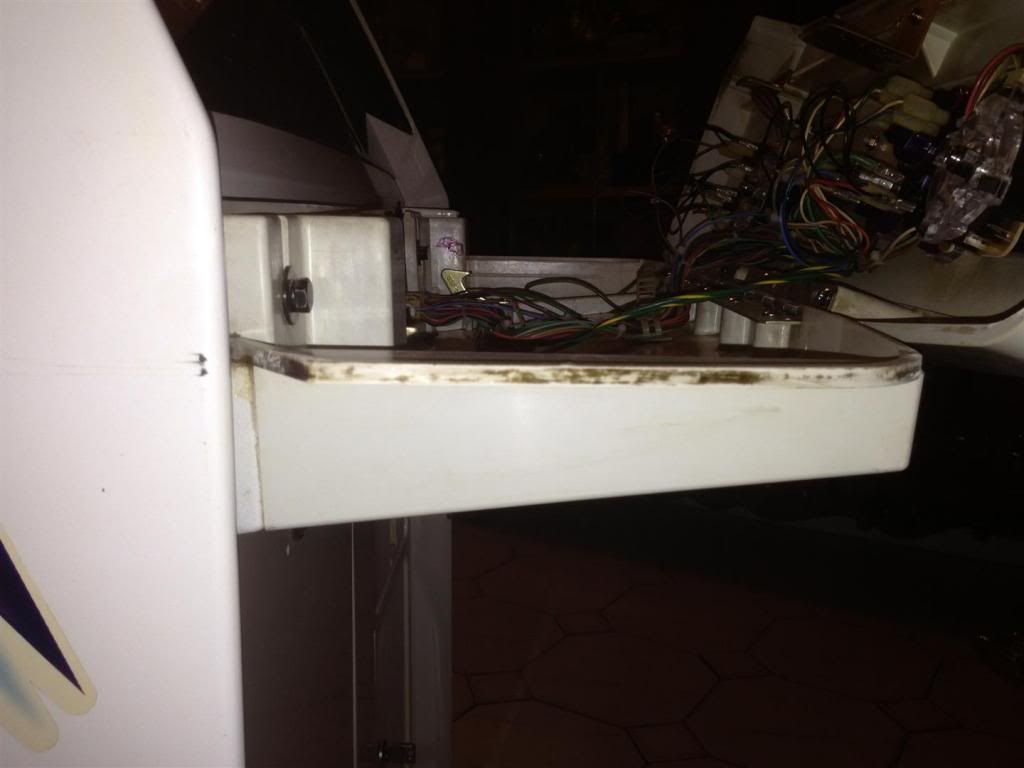

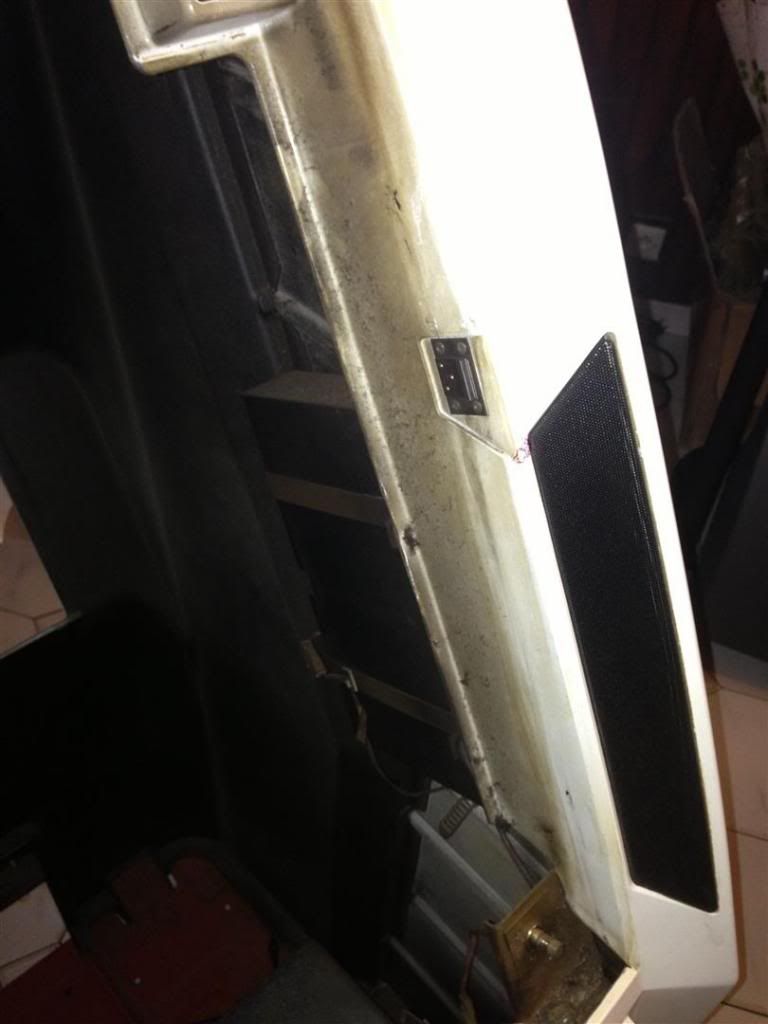

La Blast qui viens d'être livré dans son état pitoyable ...
! Cliquer sur spoiler pour voir les photos !
Spoiler:

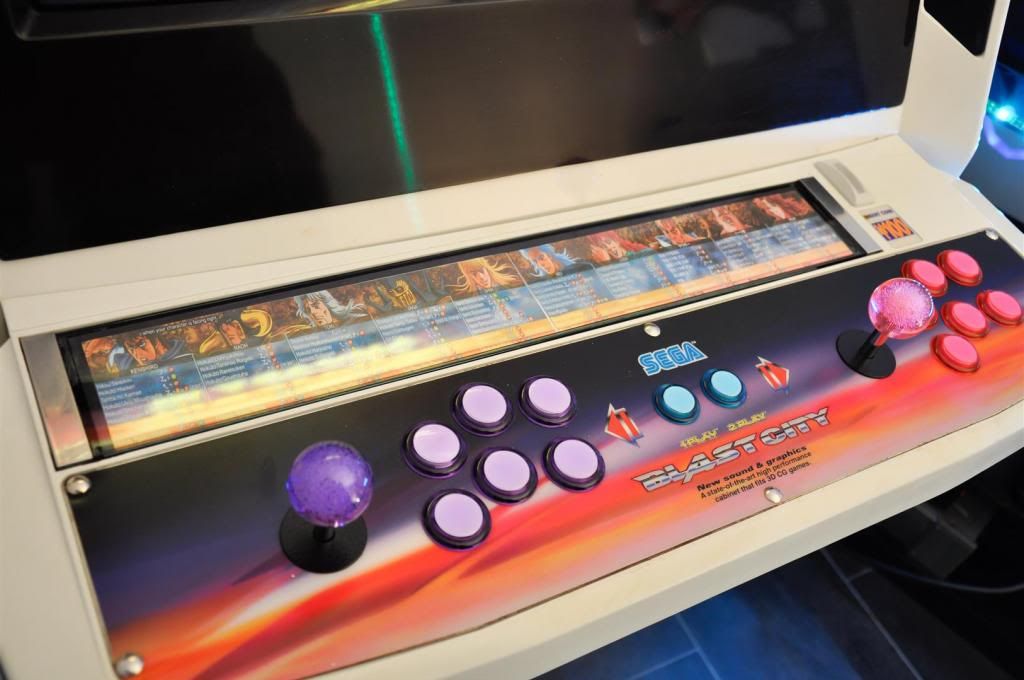

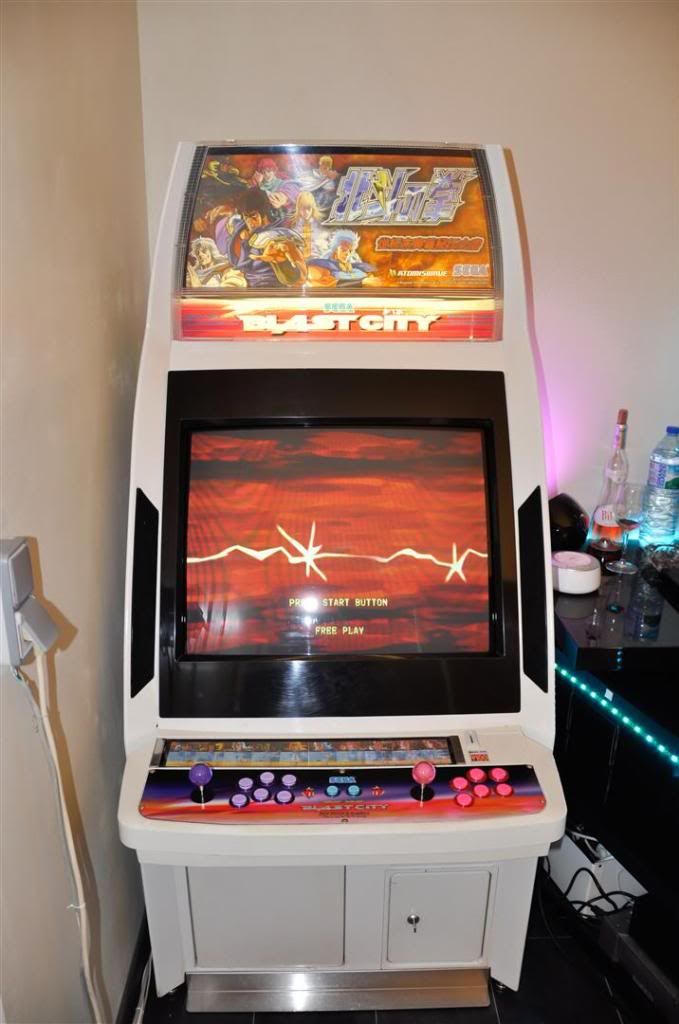

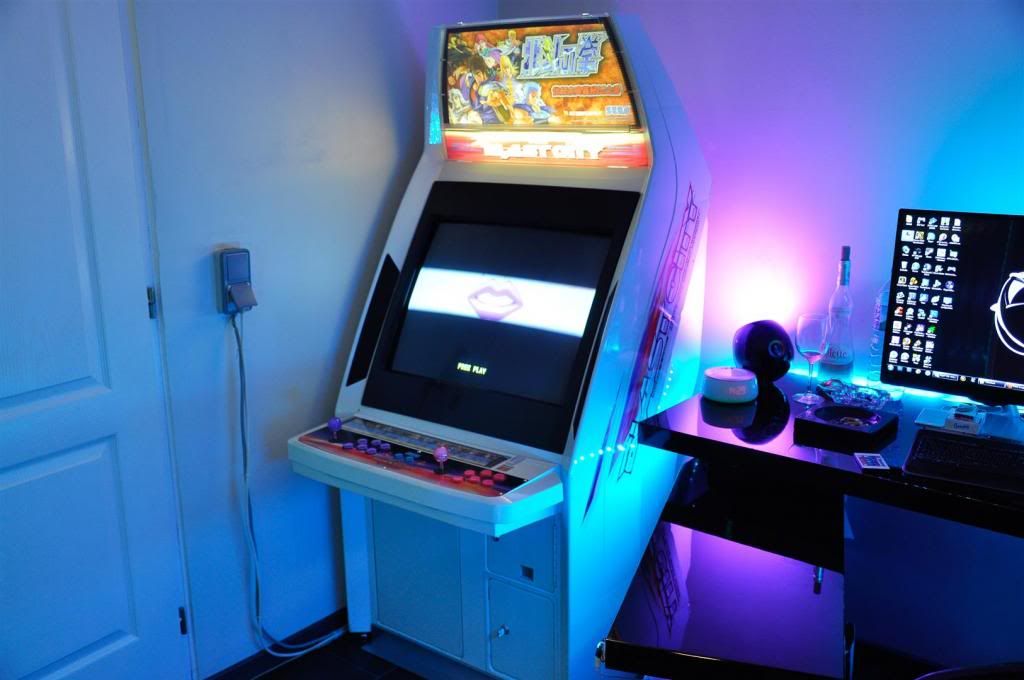

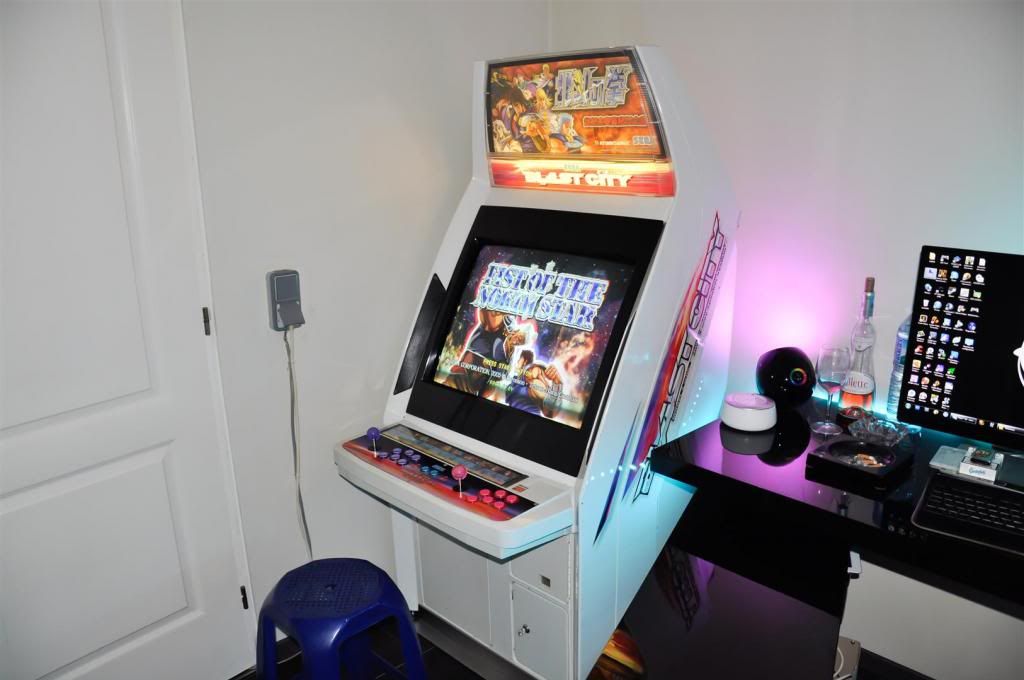

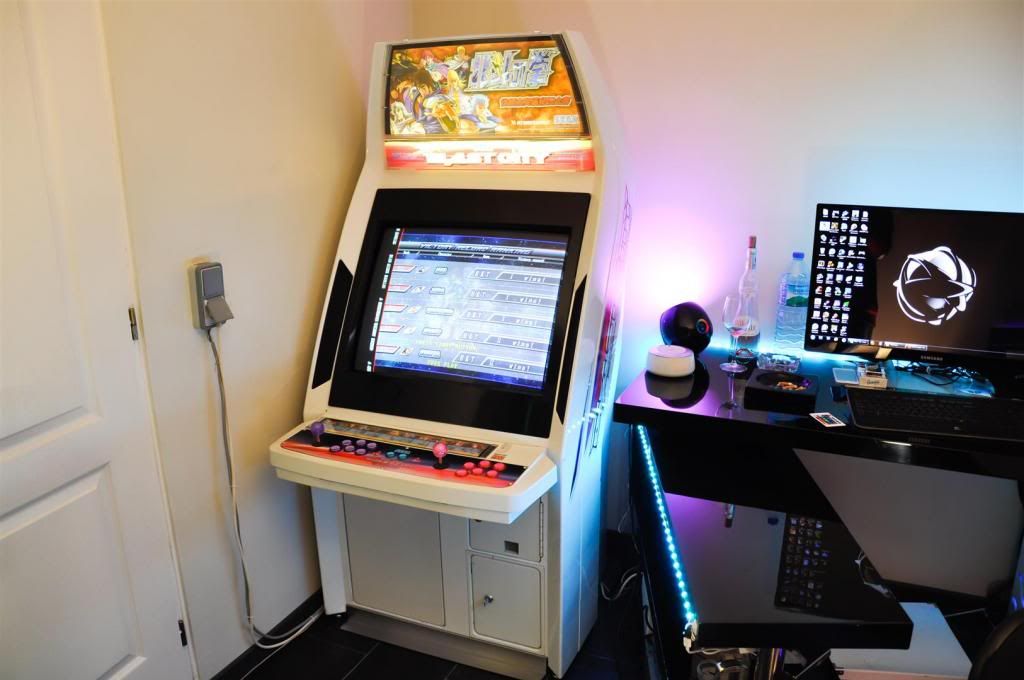

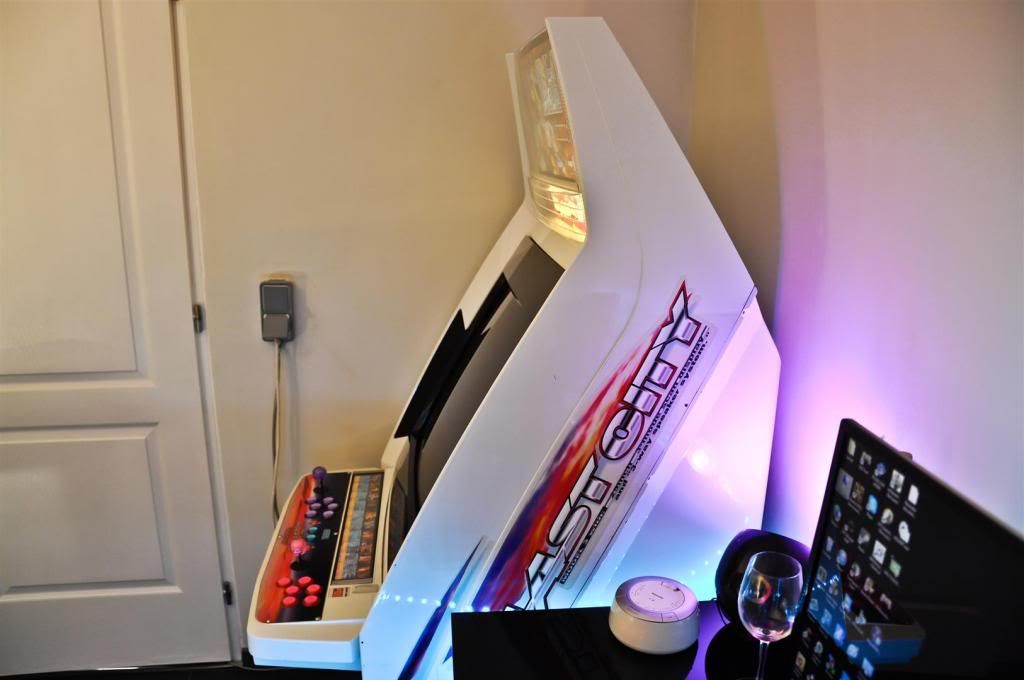

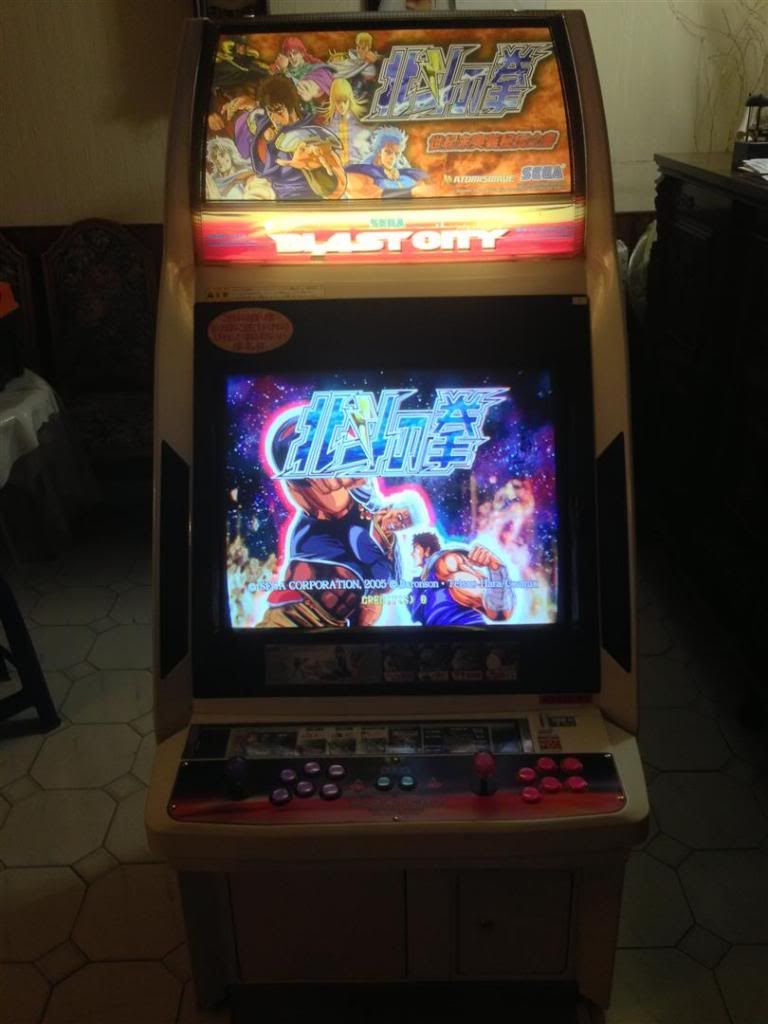

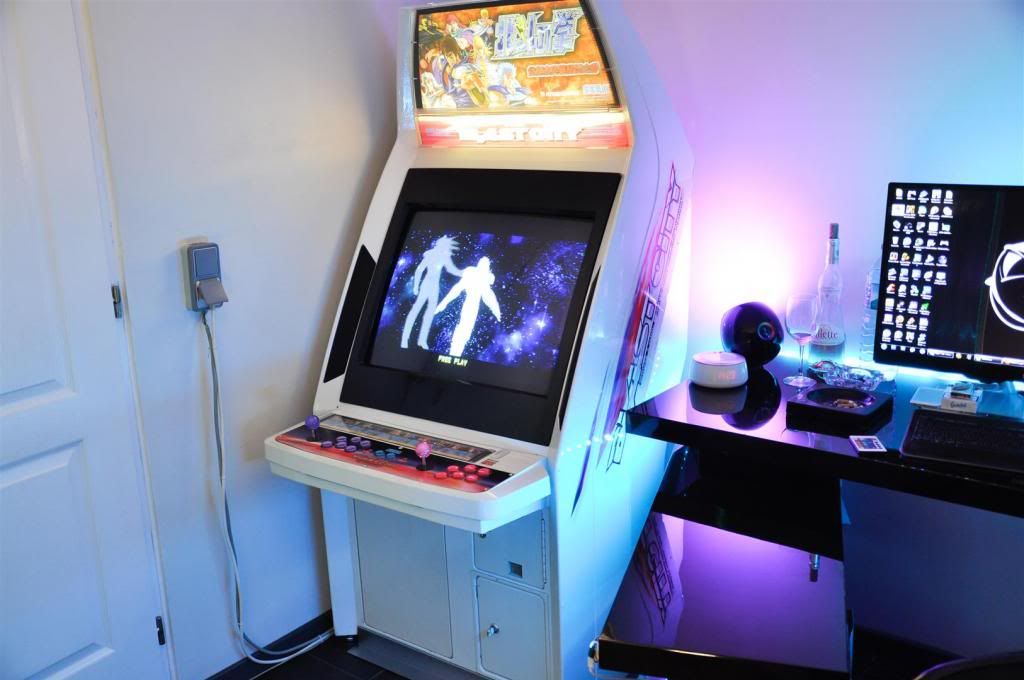

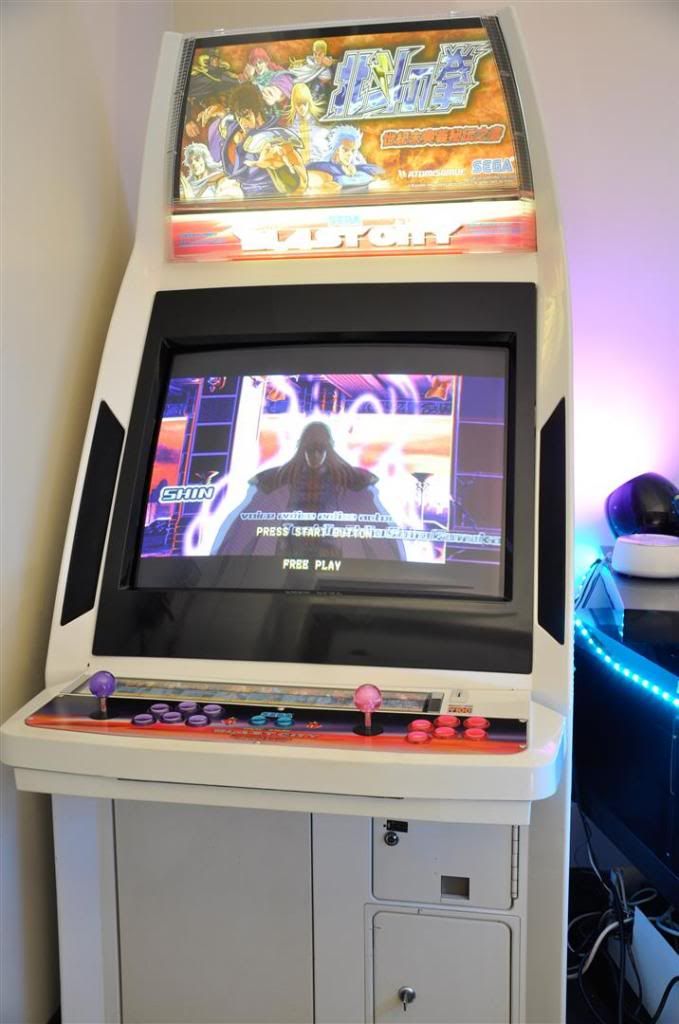

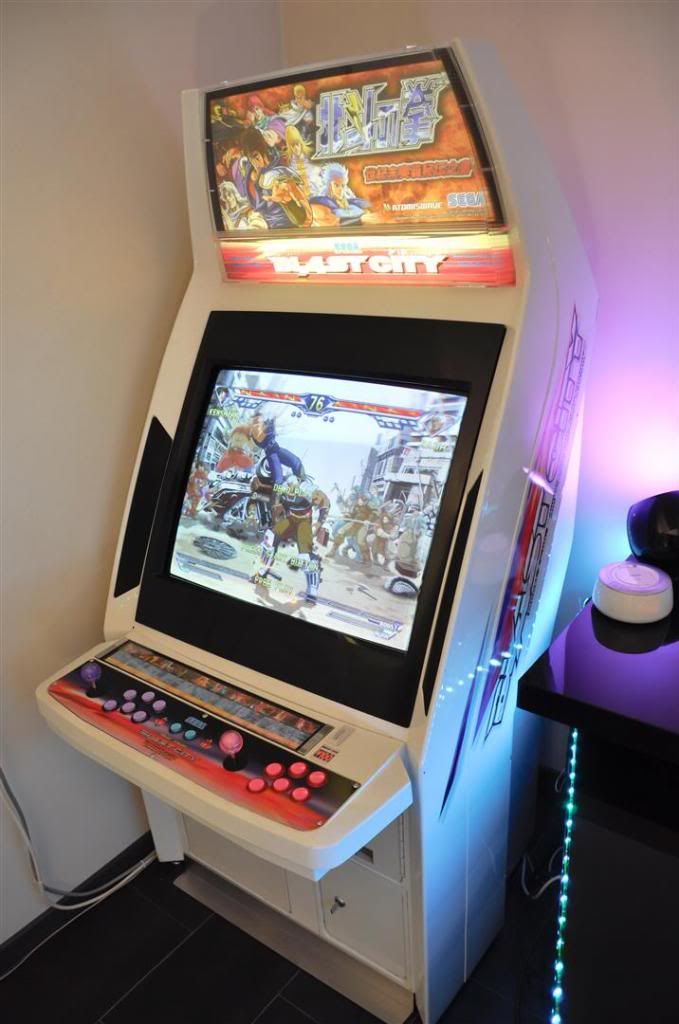

Borne enfin prête après tant d'acharnement, 6 jours que je suis dessus ! Il me manque plus que le tabouret SEGA et les nouveaux stickers   :bounce:
Spoiler:

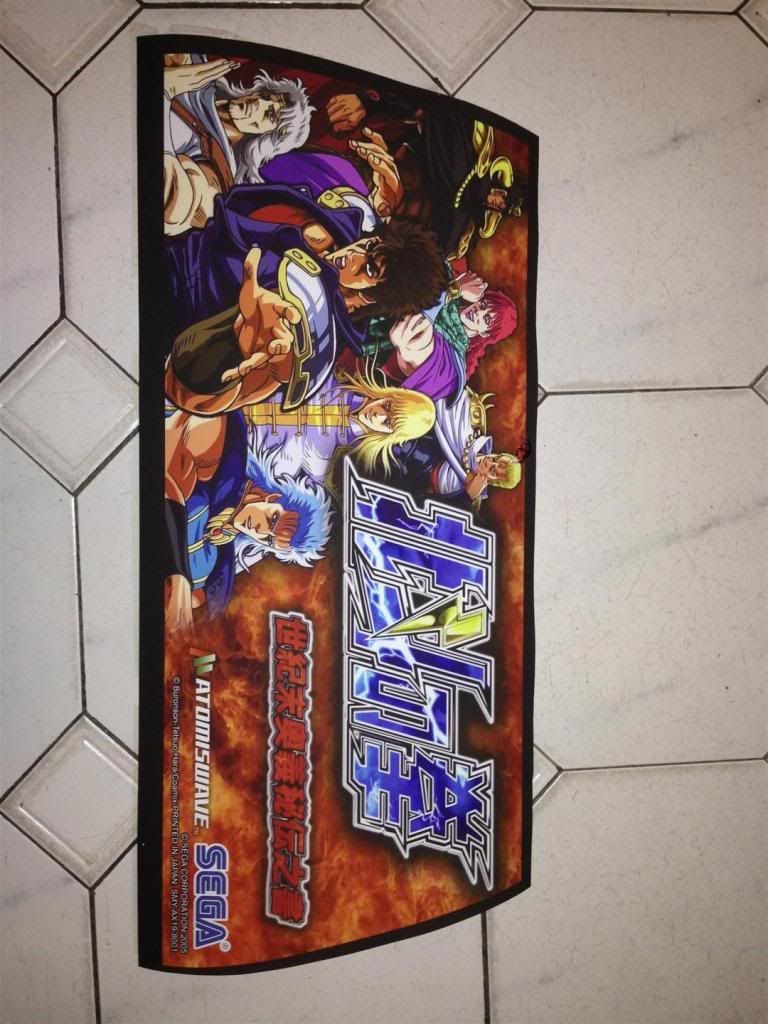

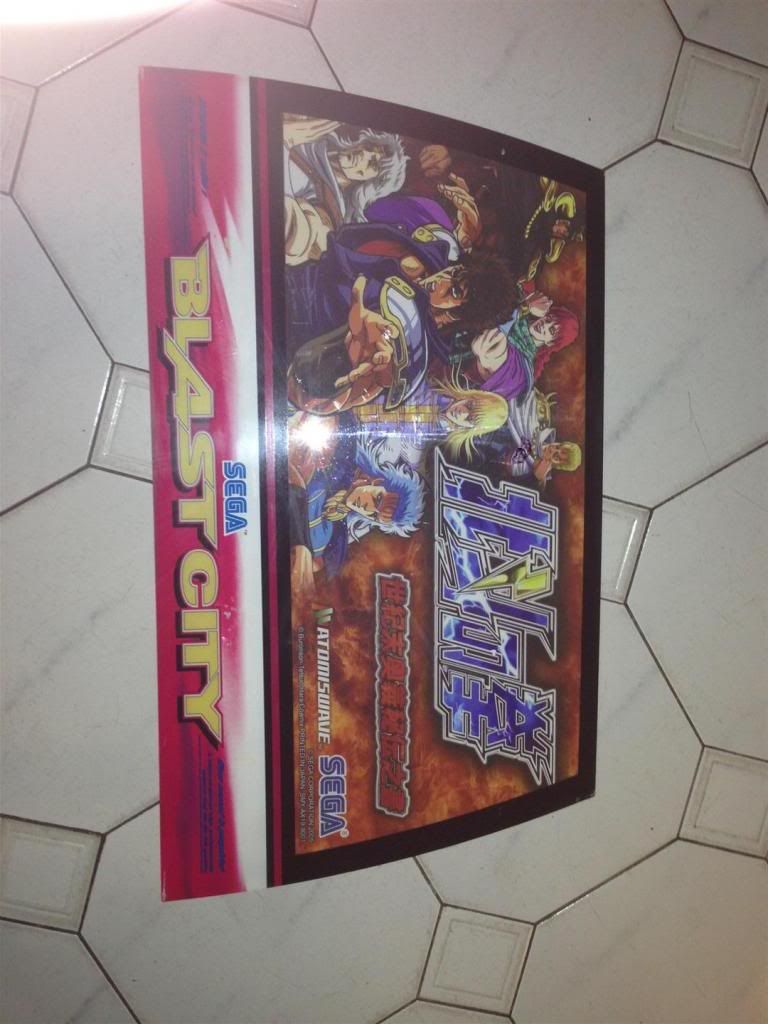

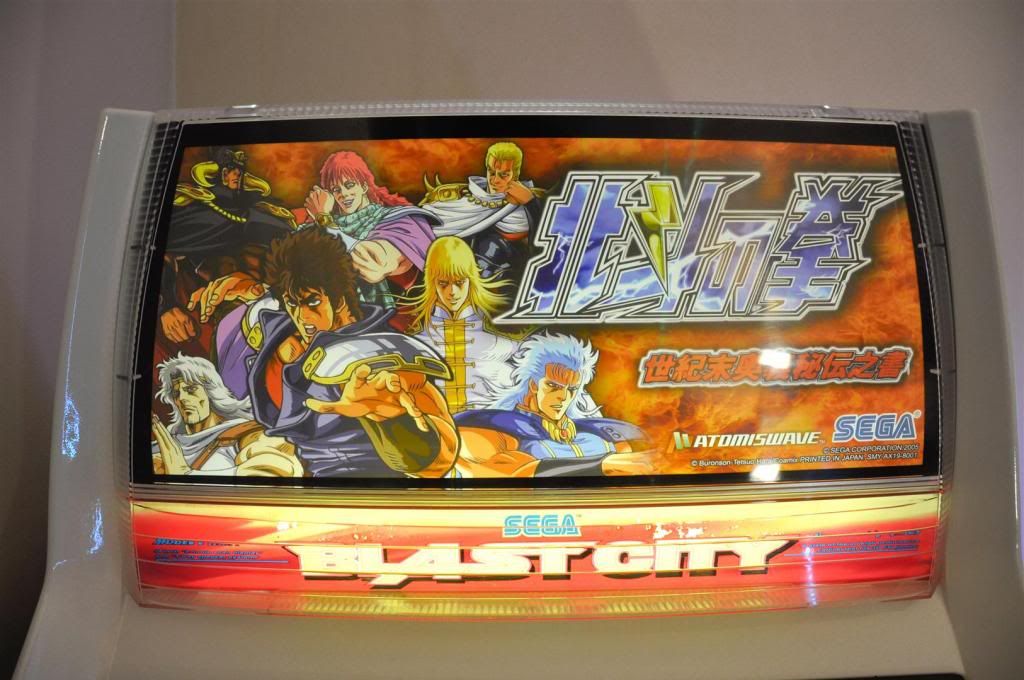

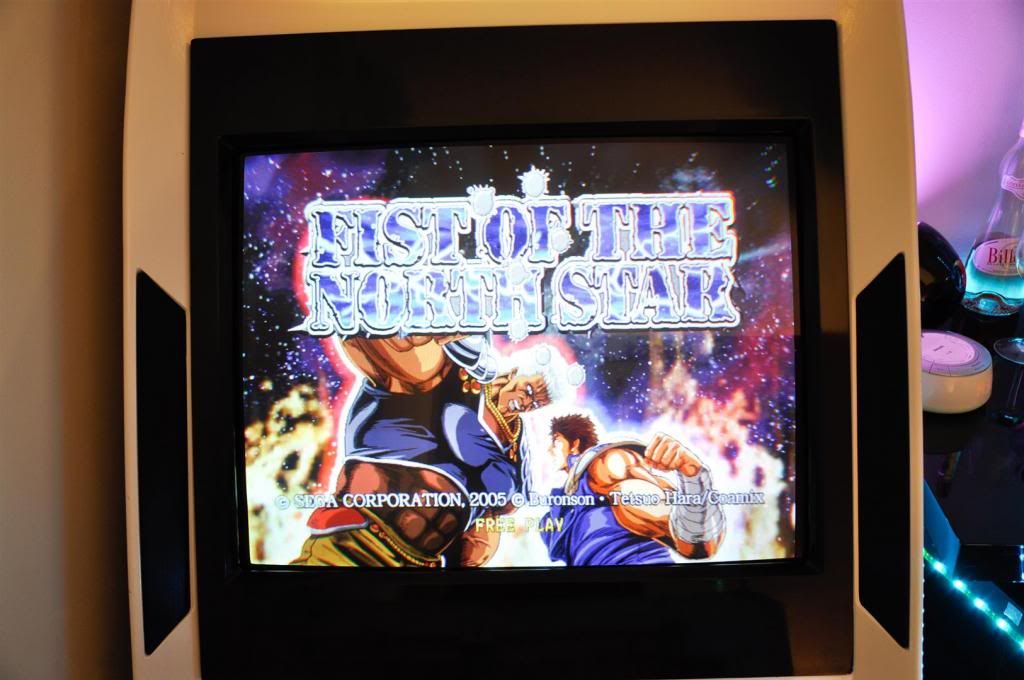

Je vais pouvoir tâter Fist of the North Star :Den attendant les stickers et la peinture. j'attaque la mamebox a présent ! Et merci à toi Heavyarms : )

[DC-X]

Félicitations pour l'arrivée de ce gros bébé boudinée et pour la retape
Avoir une candy à la maison, ça doit quand même faire quelque chose.

Trip bien.

[Heavyarms]

Bien joué l'ami, elle fait plaisir a voir en tout cas, magnifique !!! J'ai hate de réinstaller la mienne !

[Meth]

Merci pour ton partage. La profusion de photos a double voir triple nuit grandement a la lisibilitee de ton post dommage.

[Heavyarms]

Je pense que tu devrais faire un tuto démontage/nettoyage/remontage avec texte et photos, sérieusement ca le ferait vraiment bien et serait surtout utile pour beaucoup de monde dont moi !

[Namsan]

Merci à tous : ) oui je vais enfin pouvoir profiter pleinement mais j'ai encore ma mamebox a régler , pour le tuto pourquoi pas mais j'aimerai régler mes soucis avant : )

[diouf]

elle donne envie en tout cas

[Namsan]

Merci^^ a tout hasard si quelqu'un connais un bon carrossier dans le 93 pour retaper ma borne je suis preneur : ) thx !

[Namsan]

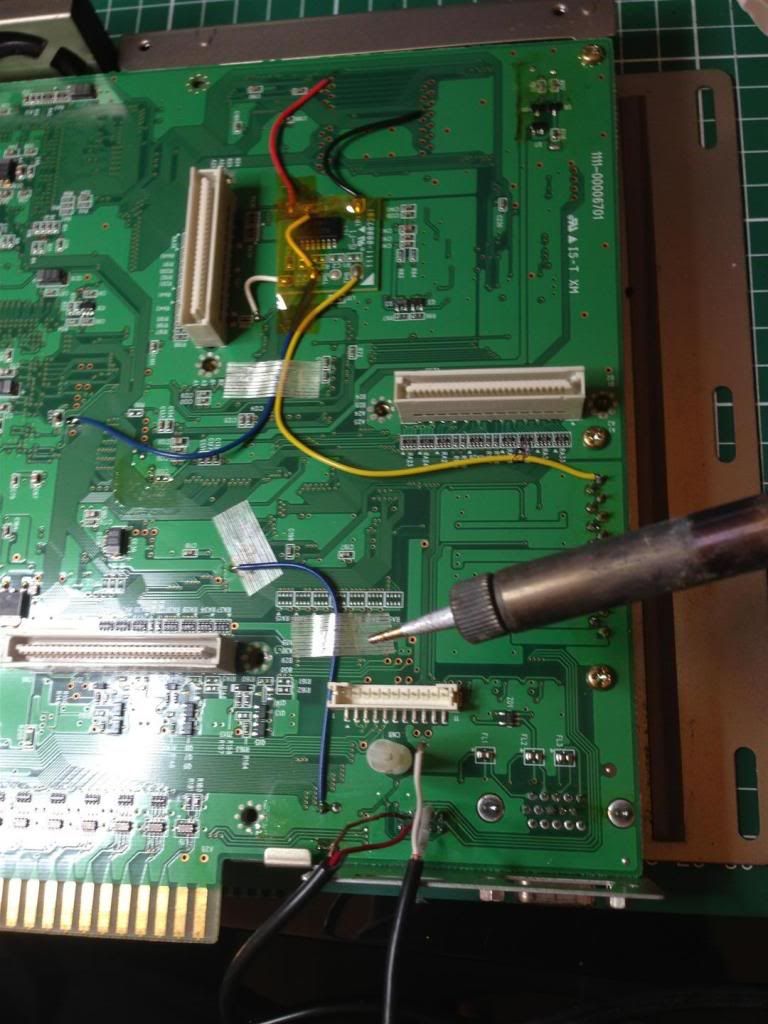

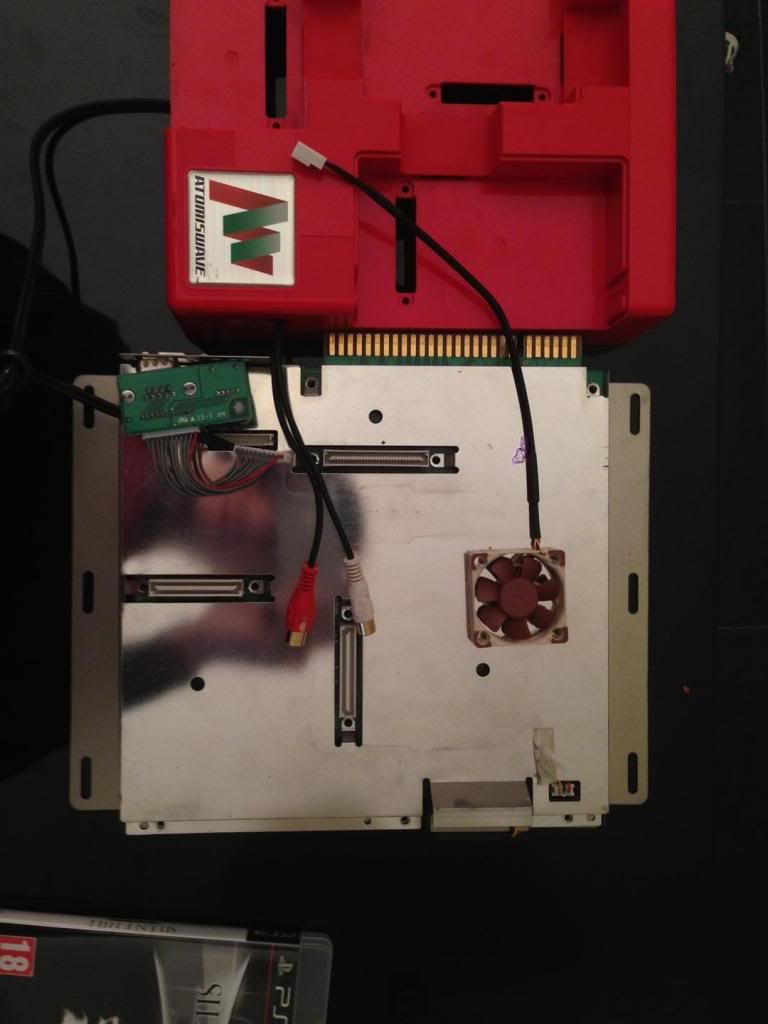

Ajout d'un variateur histoire de diminuer le flux et surtout le bruit absurde du ventilo de l'atomiswave, sachant que celui-ci ne se change pas ... A présent tout est silencieux : )

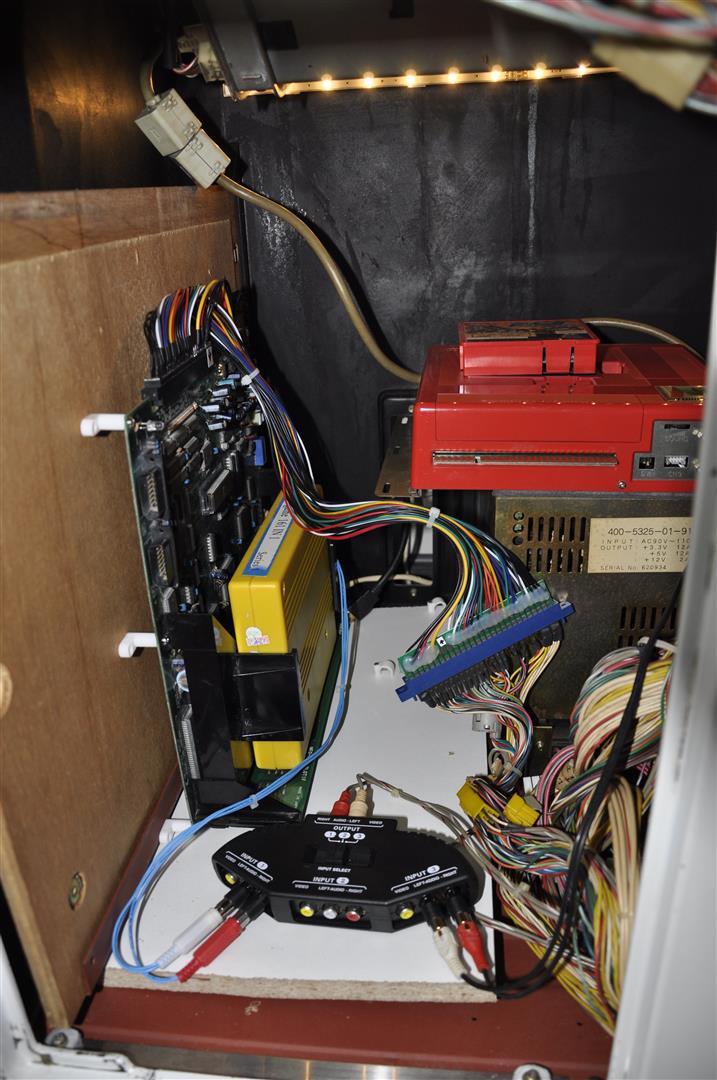

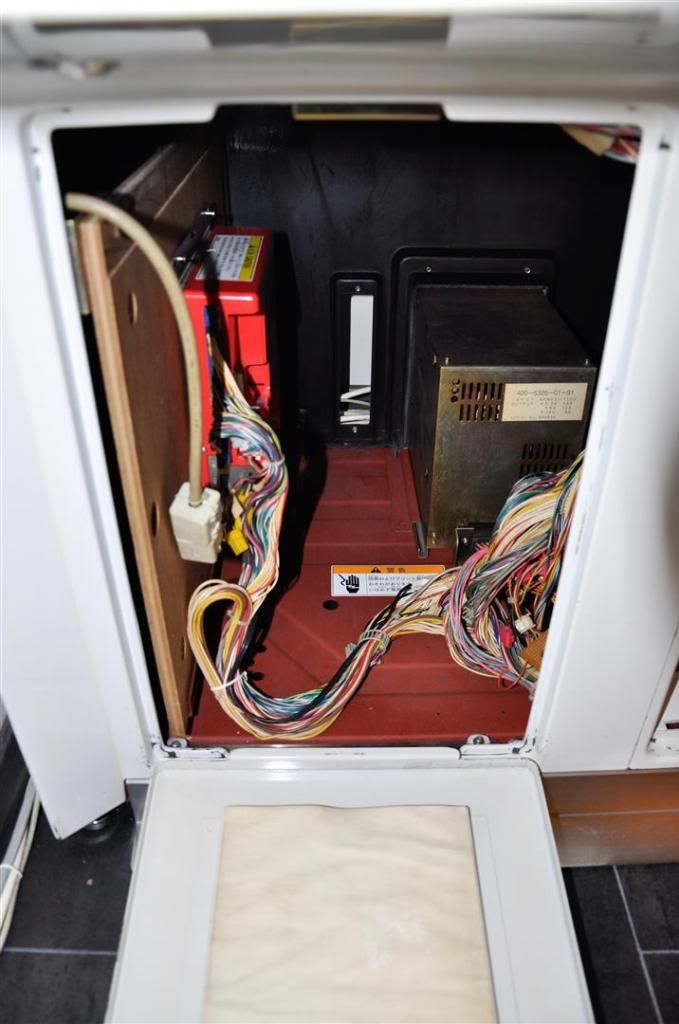

Installation d'un ruban LED dans la borne même, très pratique ! Vu comment on galère a chaque fois qu'on y met le nez dedans !

[Namsan]

J'ai choper le virus de l'arcade et ça pardonne pas le porte feuille prend un coup énorme >_< mais bon ... Et me voici de retour avec une toute nouvelle acquisition, la Delta 32 de River Service une borne HD japonaise sortie en 2008/2009 peu connu et très peu importer.
Ayant déjà acquis une borne SD la Sega Blast City depuis 1 mois ~ je me suis dis pourquoi ne pas avoir une seconde borne mais cette fois ci dédié uniquement à la HD ?! Et pourquoi pas une game room plus tard ? En cours lol ...

A la base je voulais absolument me prendre la Vewlix-F de Taïto mais son prix est absurde plus de 2200€ voir jusqu'à 3000€ pour une authentique et non comme certaines fabriqué en chine sans la licence de Taïto ... Je me suis donc tourné vers la Delta 32 HD de River Service une excellente borne voir mieux que la Vewlix-F pour certains mais pas supérieur a la Vewlix-L.
Acheter a 1440€ en excellent état avec transfo bref une excellente affaire !


---------

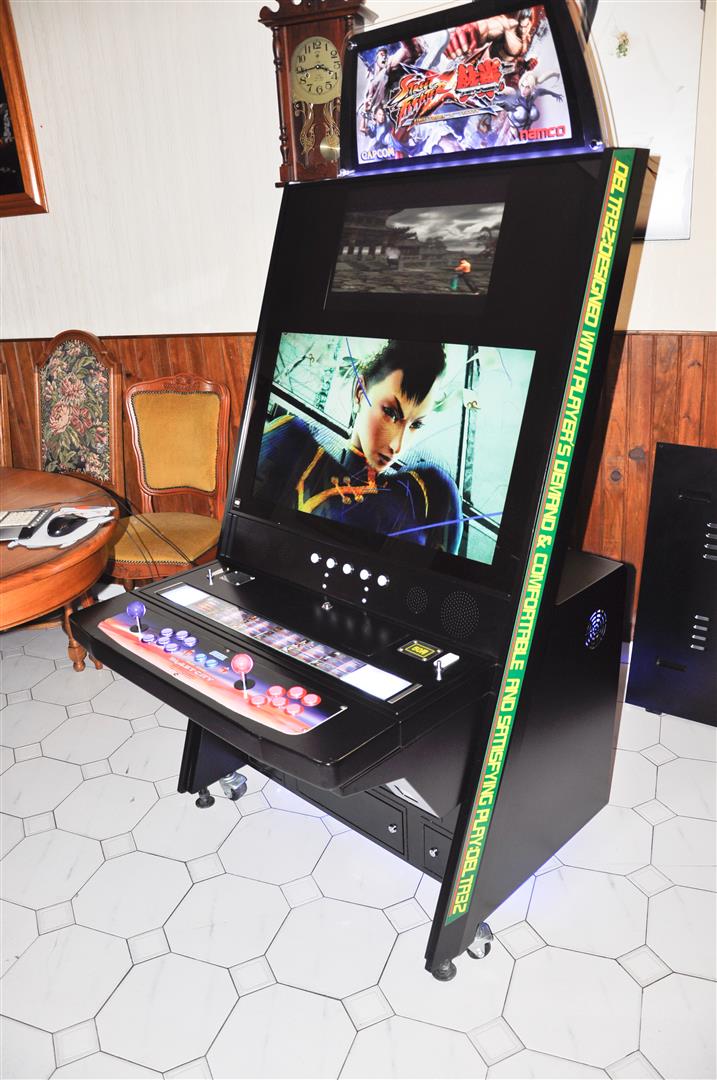

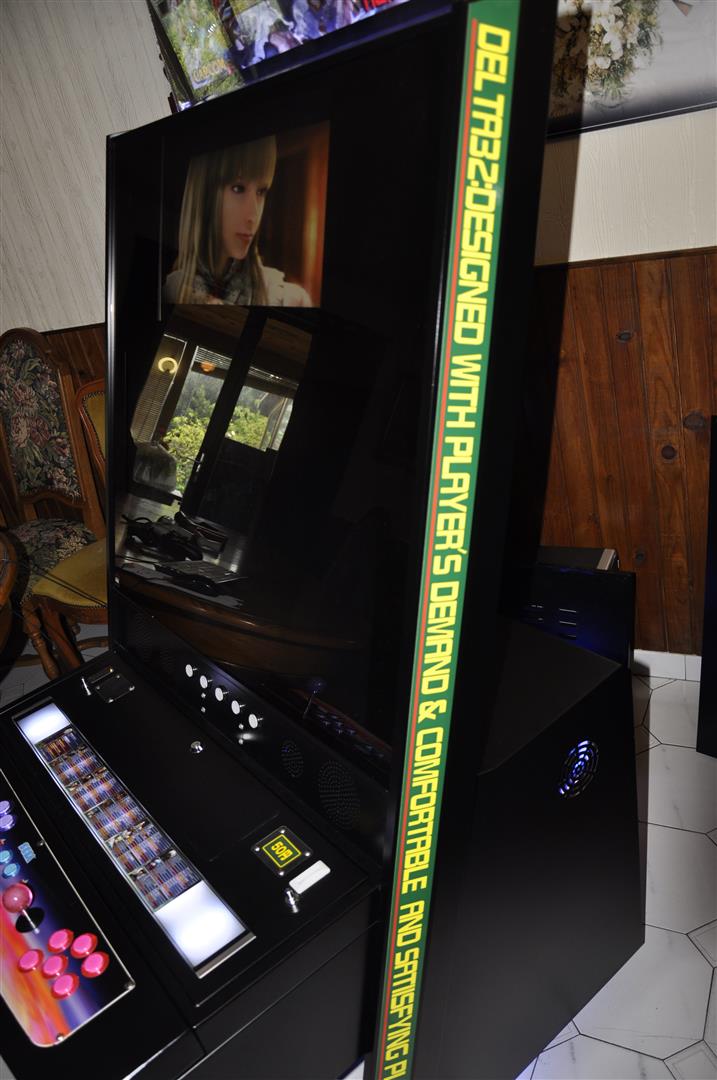

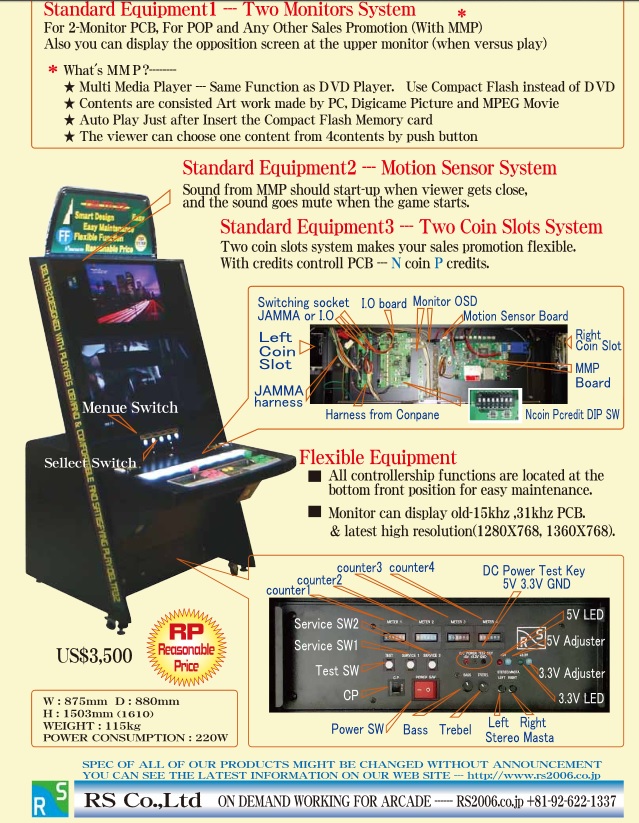

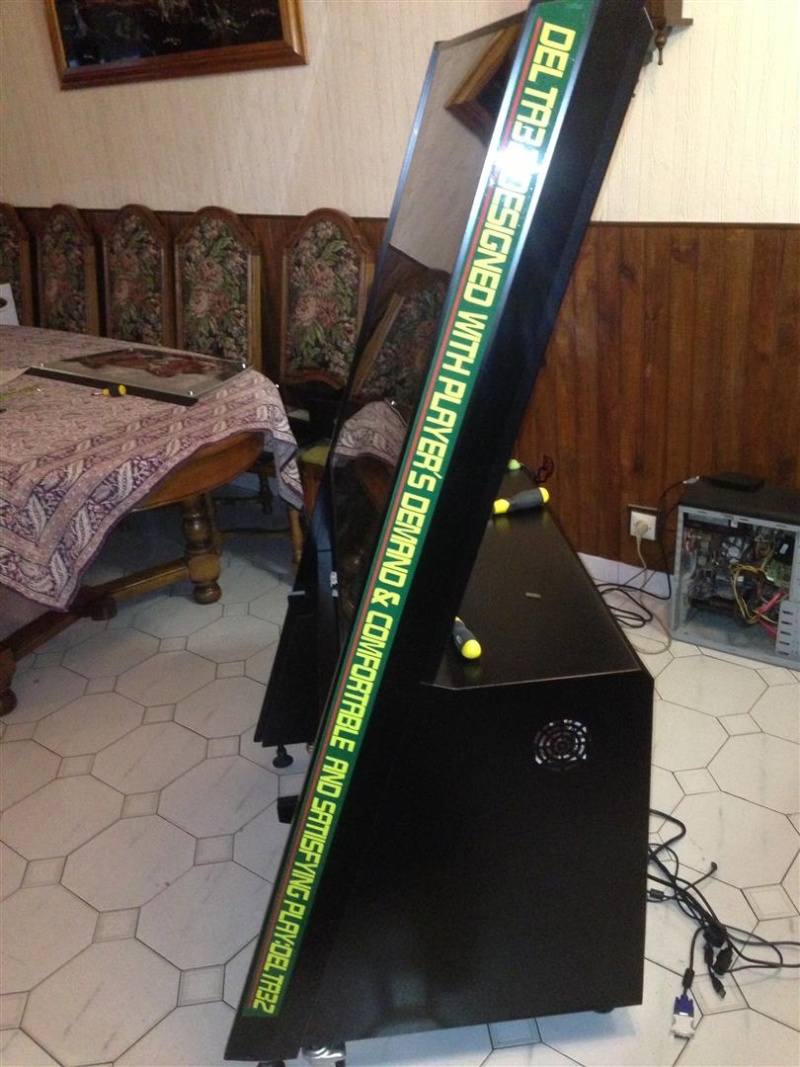

Présentation de la Delta 32 :




---------

Plus d'info sur le site de River Service :

http://www.rs2006.co.jp/e/delta32/ctg.pdf
http://www.rs2006.co.jp/e/delta32/index.html

---------

Installation en détails :

- Xbox 360 fat glitché sous FSD 3
- HDD 500go externe USB
- PS3 slim
- Mamecab sous Hyperspin pc mis en extérieur par manque de place
- Commutateur VGA pour les 3 systèmes
- x2 Commutateur USB pour player 1 et 2
- Commutateur audio 3 in 1 RCA pour les 3 systèmes
- Câble HDMI a VGA HD Fury gamer édition pour PS3
- Convertisseur Audio Numérique - Convertit un signal numérique (SPDIF Optique ou Coax) en signal analogique (RCA) pour PS3
- x2 Hackpad xbox 360
- x2 Adaptateur USB pour manette Xbox 360, Playstation 2 et Playstation 3

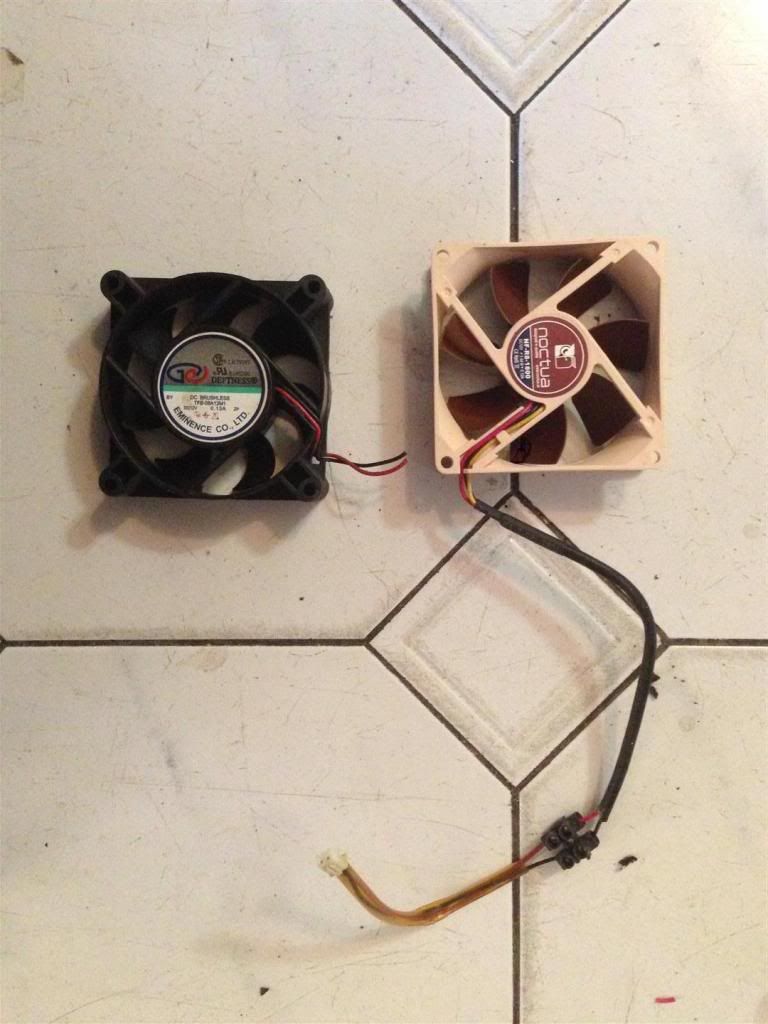

- x3 Noctua - Ventilateur 92 mm - 37 CFM - 19 dBA - NF-B9, changement des ventilateurs de la bornes car les ventilo d'origine ...
- x1 Ruban LED 5m multicolor pour le dessous et l'intérieur de la borne
- x1 Eclairage LED pour éclairage des boutons sous le panel
- x2 Tabouret arcade
- x1 Carte mémoire Compact Flash 8go pour le contenu du second écran de 20 pouces
- x2 Hub USB 2.0 pour les branchements des hackpad et HDD
- x6 Câble USB type A/B pour les switch des P1/P2 hackpad
- x4 Câble VGA pour les switch vidéo des 3 systèmes

---------

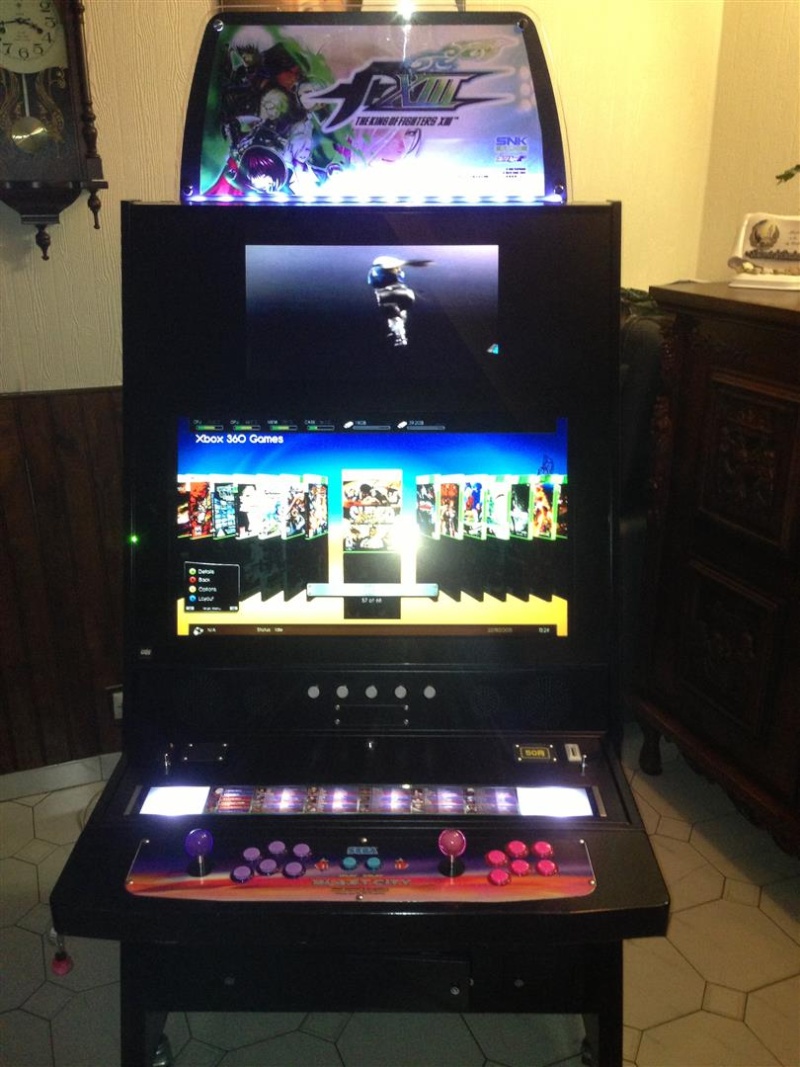

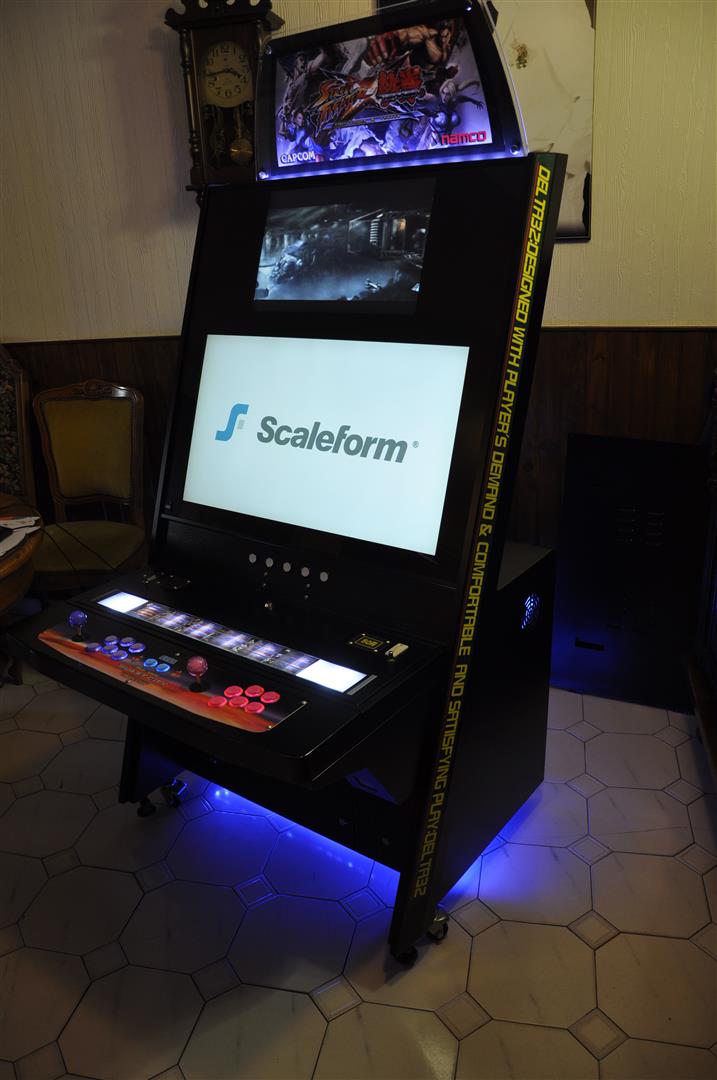

La borne pour est le moment dans le salon en attendant de la mettre dans la game room.

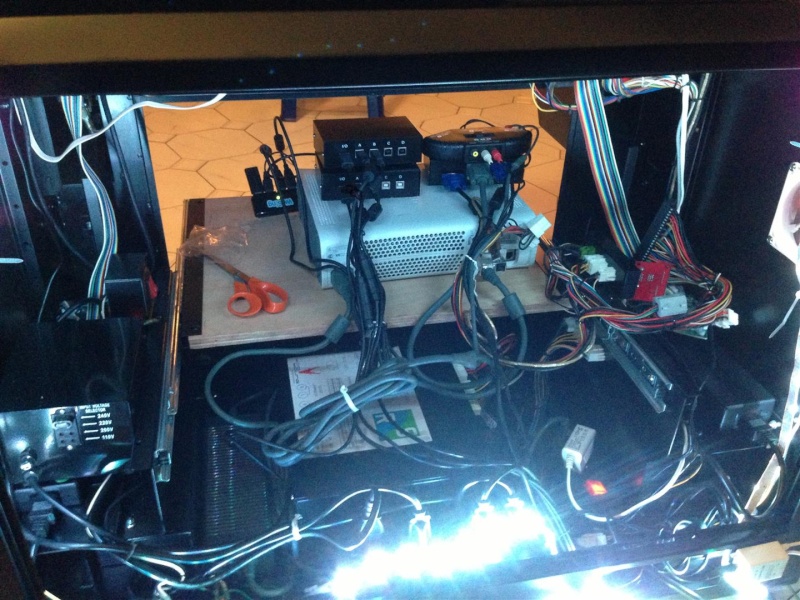

L'intérieur de la borne sur le devant

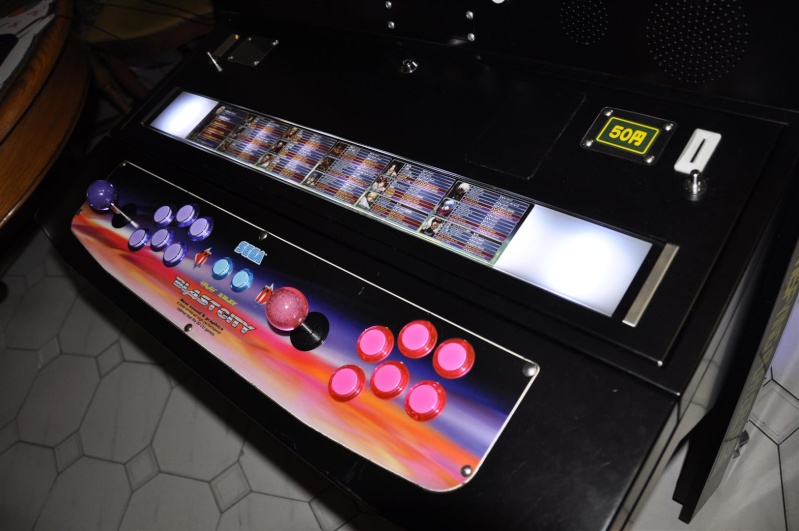

J'ai changer le panel d'origine par un Sega car a vrai dire je le trouvé vraiment moche _ question de goût.

u=18091869]

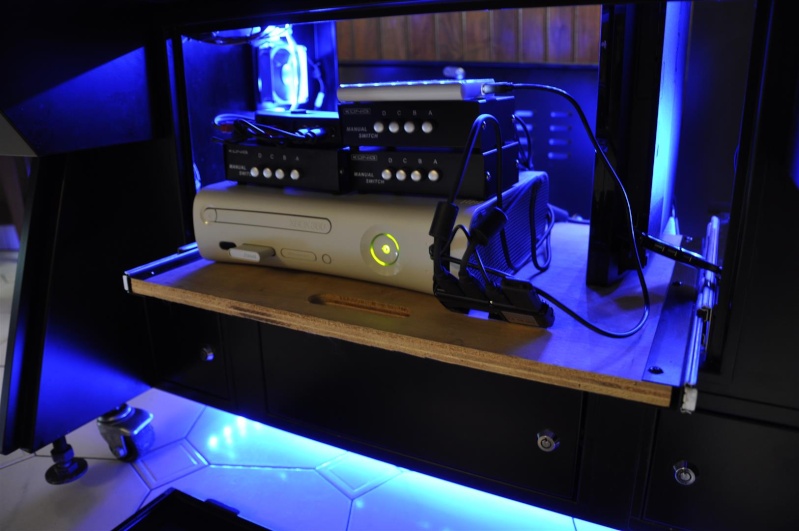

La plaque de bois est entièrement coulissante très pratique.

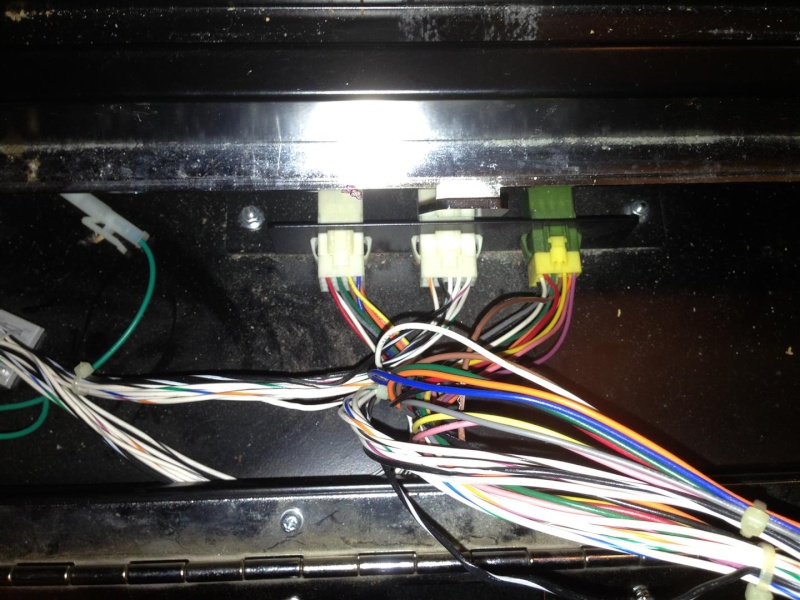

Rajout de LED sous le panel

La Delta 32 est démontable par l'arrière pratique pour une maintenance

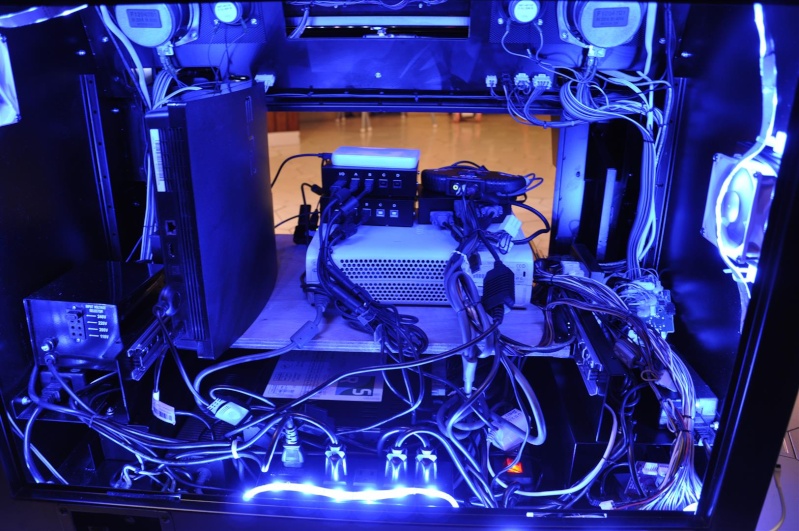

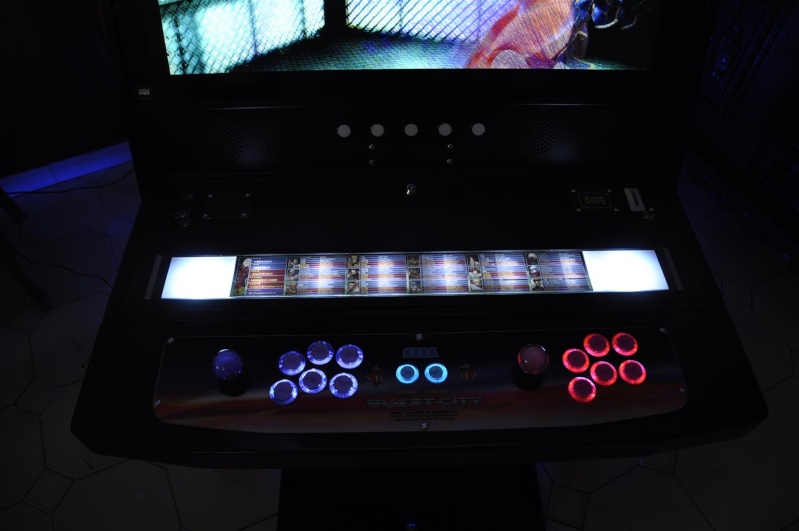

Rajout de LED sous le panel et dans la borne histoire d'avoir un éclairage et des boutons lumineux

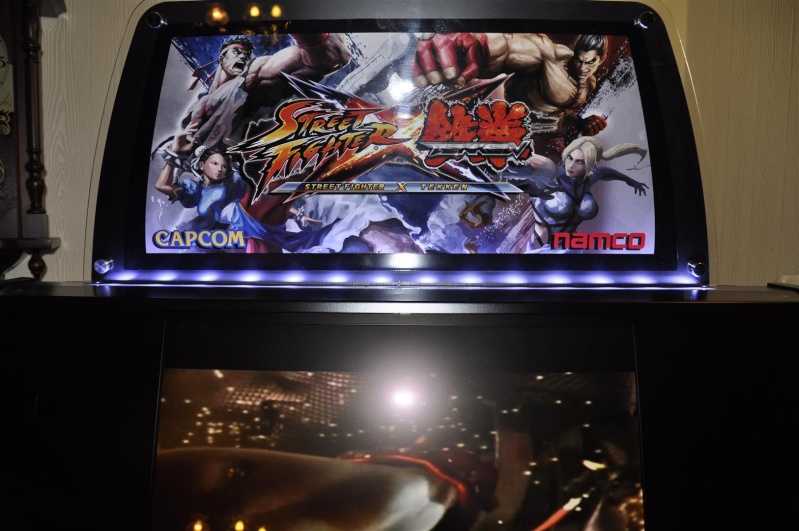

Le marquee est légèrement lumineux avec ses LED d'origine

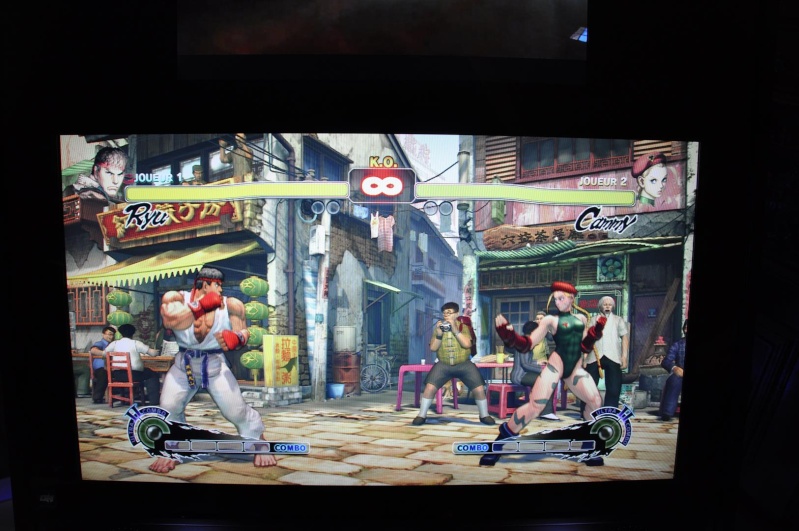

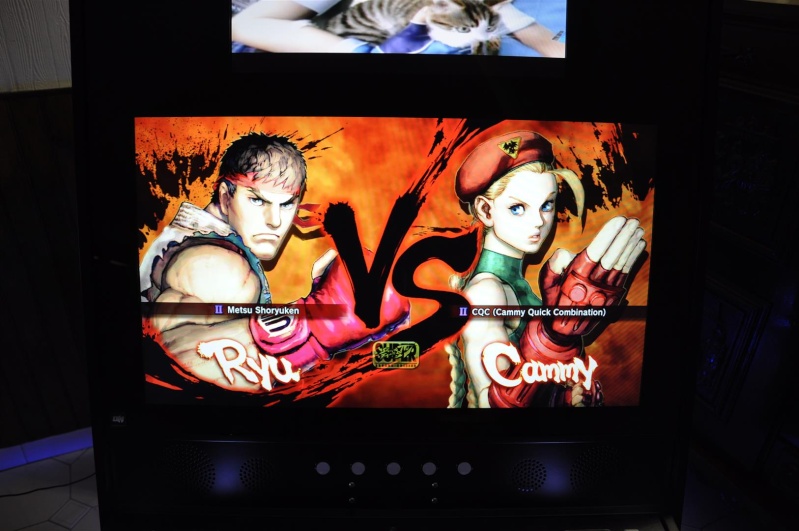

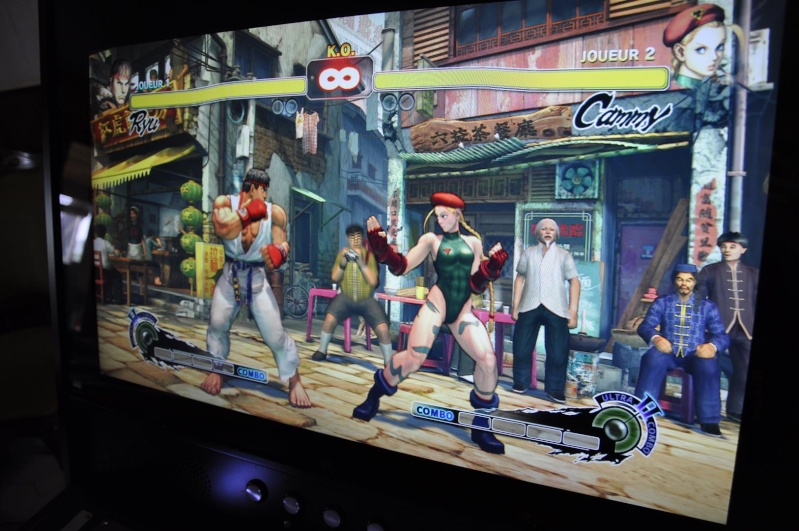

La résolution maximale de l'écran est équivalente a la Vewlix-F c'est à dire en 720p, il faut dire que ça change du 640*480 de la Blast

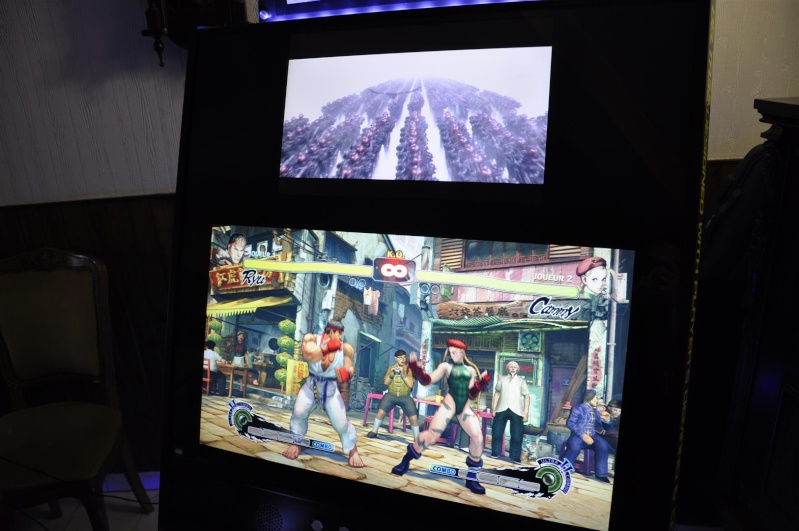

La Delta 32 possède 2 écrans dont le principal 32 pouces et le second en 20 pouces ou vous pouvez mettre une compact flash avec des jpeg, divx, mp3 très bien penser

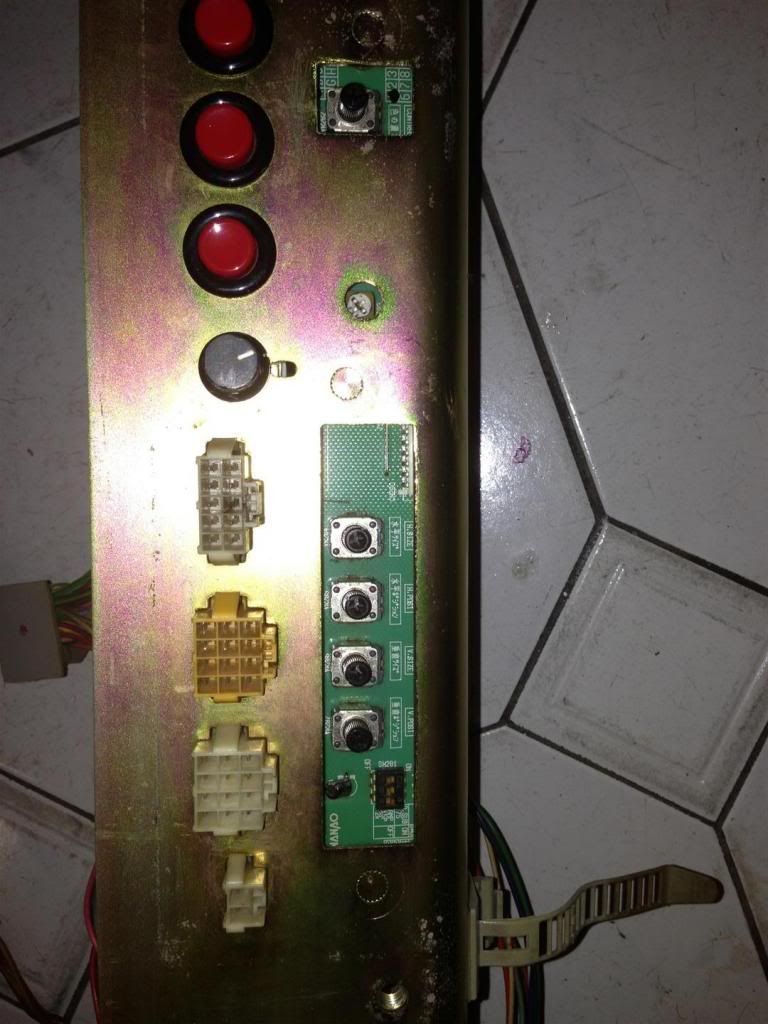

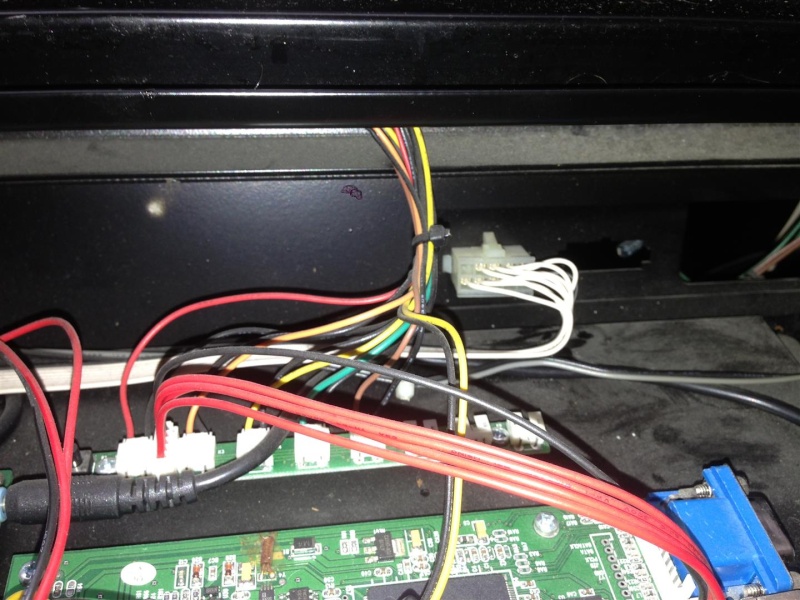

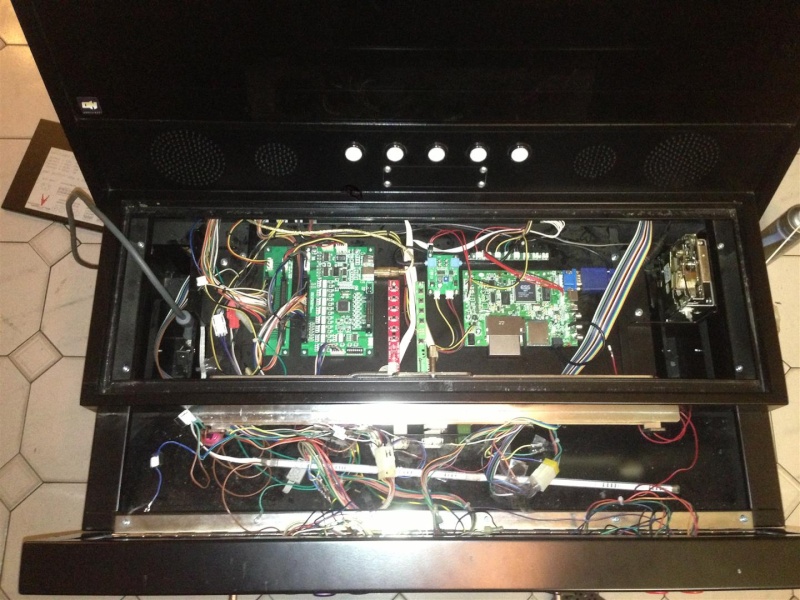

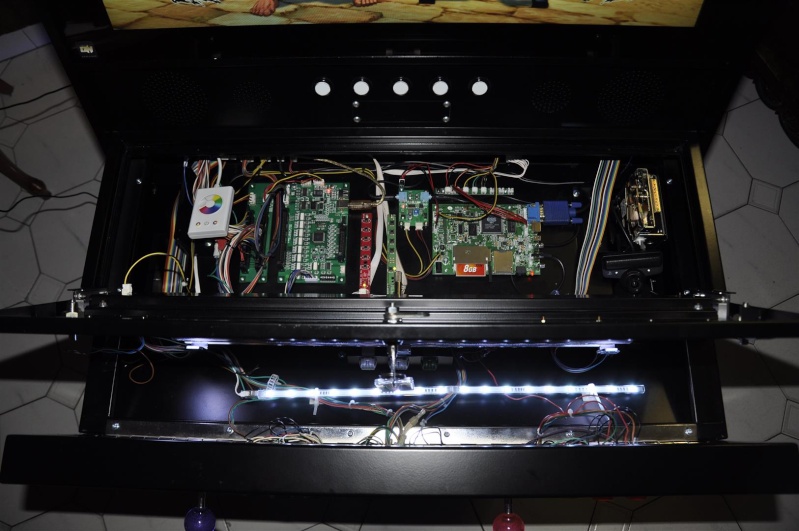

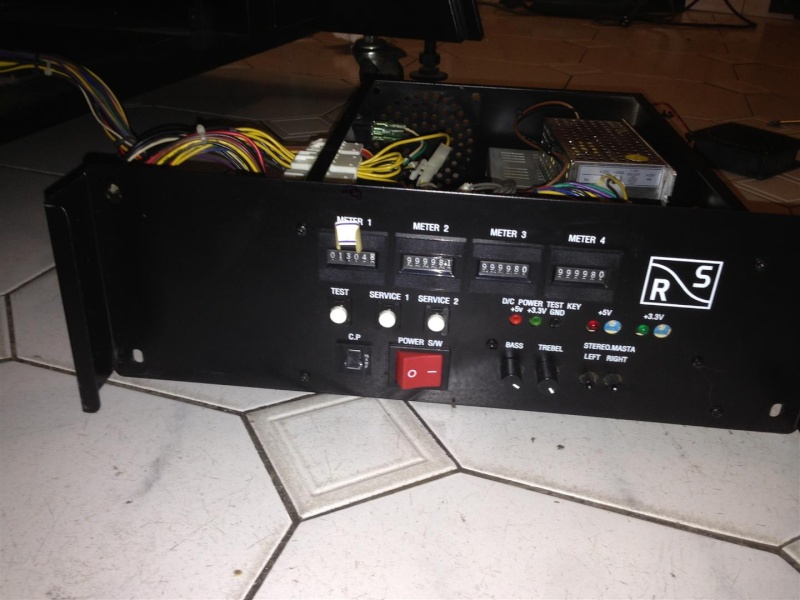

Il y a des pcb partout réglage de l'écran, du son, de l'ampli, du jamma board et du second écran rien est laisser au hasard.

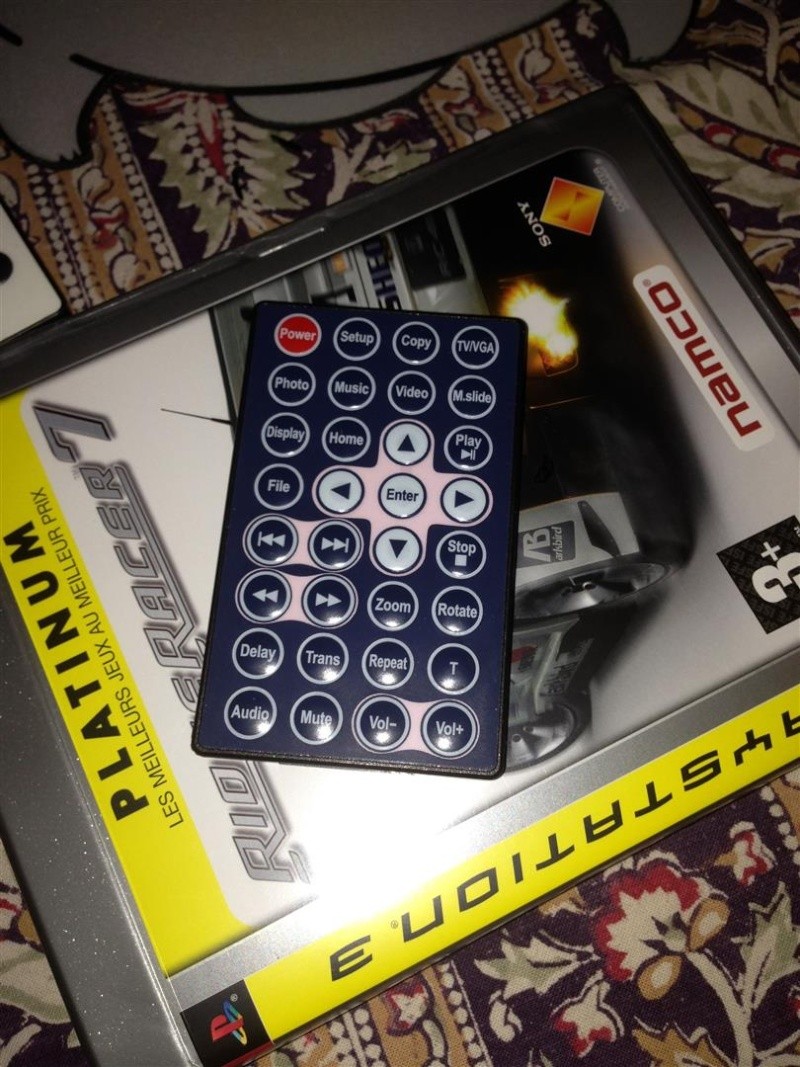

La télécommande

Marre de payer 22/25€ pour un marquee ... Je suis parti chez un imprimeur 9.50€ l'impression sur papier photo ou satiné 180gm²

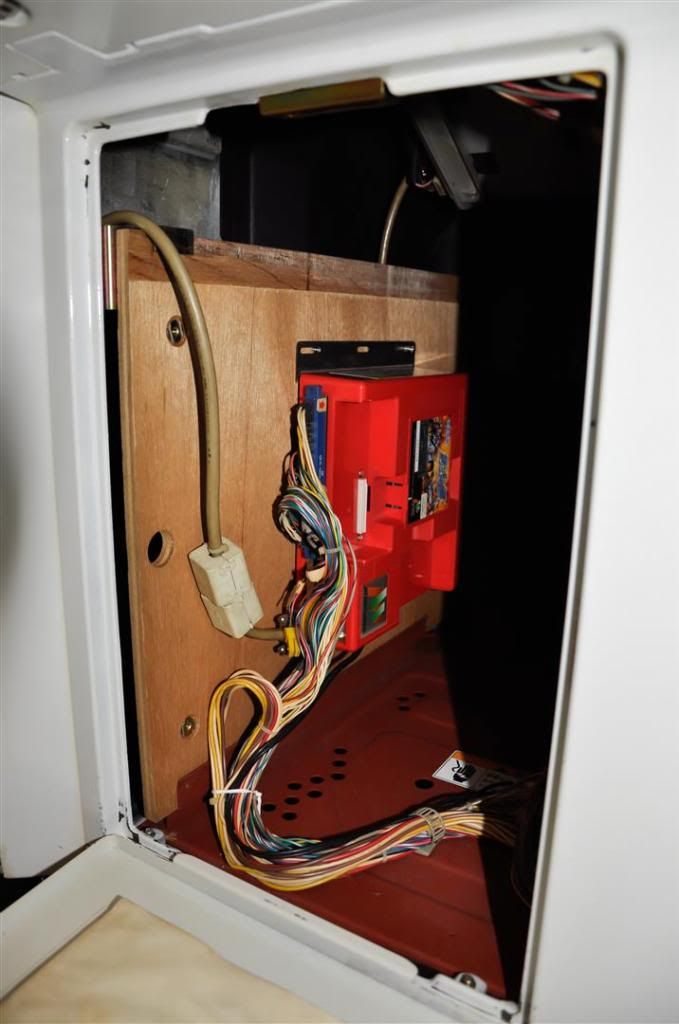

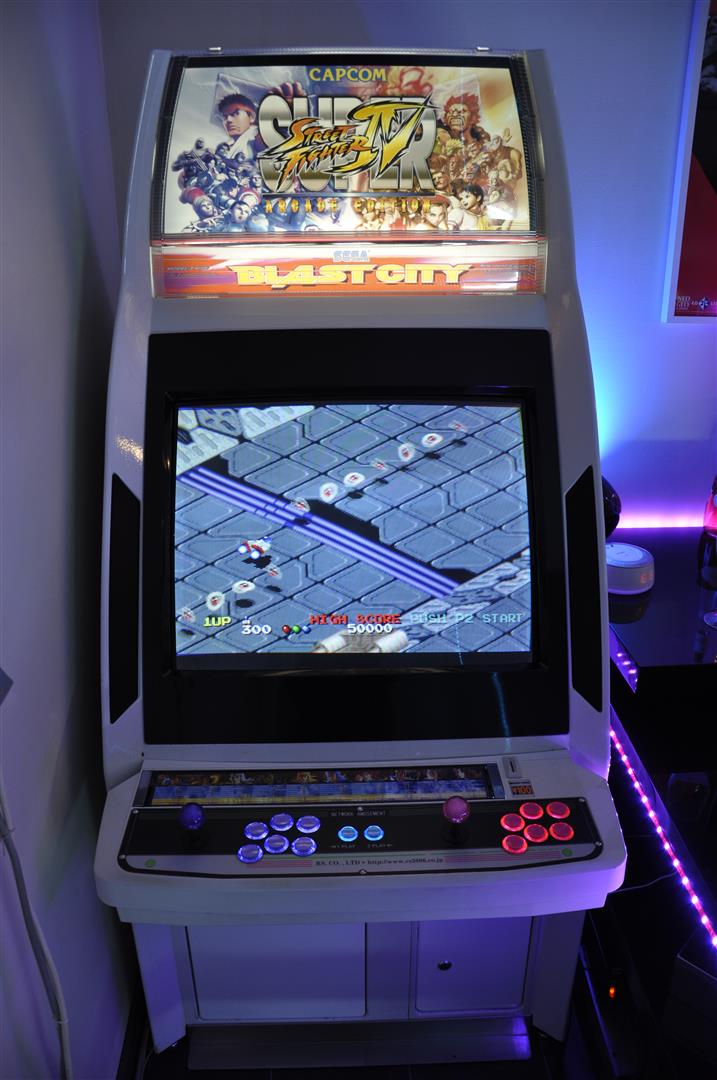

Revenons en un instant sur la Blast qui en version finale avec l'Atomiswave et un slot MVS et sa cartouche 161 in 1 le PC est à présent dans la Delta 32



---------

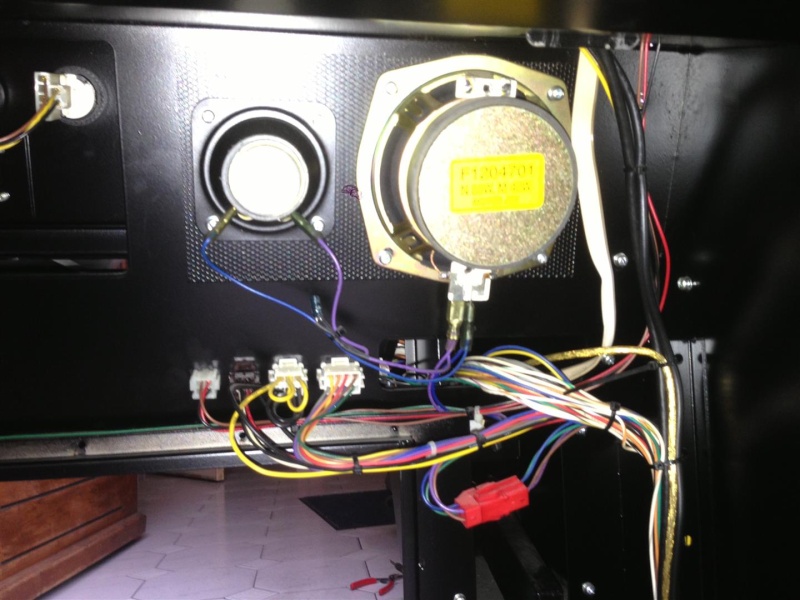

Photo en vrac de la Delta 32 lors de son nettoyage et installation, j'ai oublié de prendre des photos quand la borne été complètement désossé. Photo de mauvaise qualité.
Contrairement a ma Blast qui date de 96 sois 17 ans de poussière et de crasse accumulé ... La Delta 32 date de 2008/2009 je n'ai pas eu de surprise en la nettoyant juste de la poussière mais pas de crasse.



















Hackpad 360


Poster Street Fighter Third Strike qui sera mais dans la game room, impression sur mesure de Wesker de Neo-Arcadia

---------


Verdict :

Points positifs
- Design hors norme et physiquement jolie dépends des goûts
- Borne en noir ce qui veux dire ne jaunit pas au fil du temps !
- Borne en métal pas de plastique excellente finition.

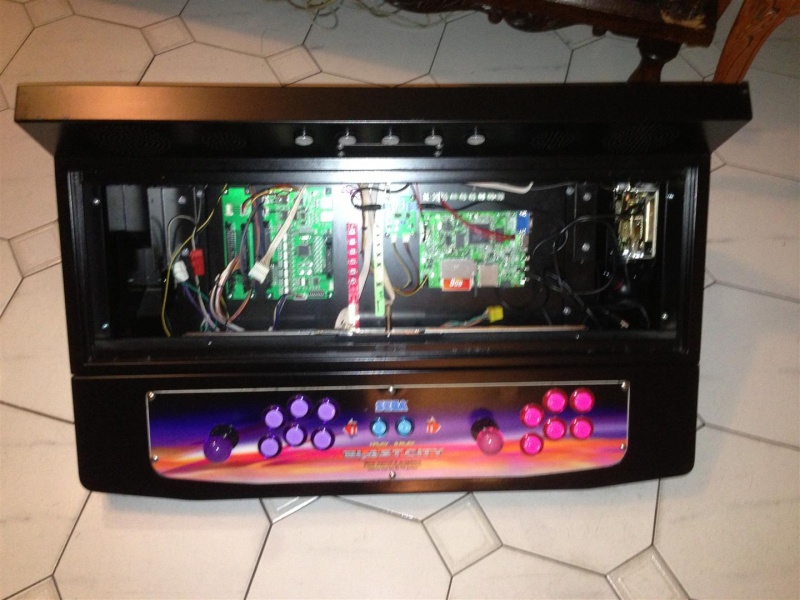

- Maintenance pratique à l'aide de la porte arrière et sous le panel pour contrôler l'écran et le jamma board et sa plaque de bois coulissante, alimentation dévissable par l'avant de la borne
- 2 Ecrans un de 32p et second en 20p
- Ecran 20p télécommander
- Capteur de mouvement en façade pour mise en veille des écrans
- Son qui décoiffe sévère beaucoup de basse et d'aigu
- Bonne qualité de l'écran 32p pas de latence
- Connectique ultra complète JVS, jamma, VGA, DVI pas comme certaine borne ou on a besoin d'adaptateurs

Points négatifs
- Obliger de s'abaisser pour ajuster le volume qui lui a un réglage du G/D sur 2 potards
- Borne imposante et encombrante
- Borne trop sobre pour certain ? Manque de couleurs ?
- Ecran 32p 720p pas de 1080p
- Ecran 20p en 640*480 encodage obligatoire en mpg pour les vidéos, la télécommande fonctionne uniquement sur le 20p


Voilà voilà, je suis pleinement satisfait de la Delta 32 et surtout pour son prix ! Donc si vous souhaitez acheter une borne HD à prix correct vous savez laquelle prendre.
Dommage que la résolution SD 640*480 passe moyennement sur les bornes HD car elles sont supérieur en tout point comparer aux bornes des années 96 ... (ne parlons même pas de slot MVS avec sa résolution de 320*240 lol)
L'écran 20p est vraiment sympa, j'ai mis des jpg et mp3 et des cinématiques d'intro de jeu ainsi que son capteur de mouvement pour la mise en veilles des écrans.


Vidéo à venir : )

------------
EDIT : 30/05/13
------------

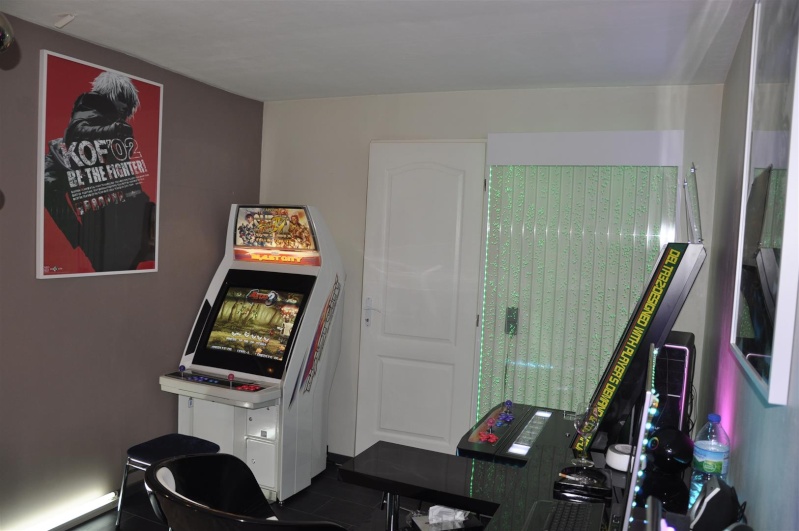

La Delta 32 rejoint la gameroom qui est en préparation, en attendant que je trouve la racecab.


---------------
---------------




Vidéo de 10 min de la Delta 32 en action Xbox 360

------------------------------------------------------------



Vidéo de 8 min sous Hyperspin

[Beat]

Tes bornes vendent vraiment du reve
Une 360 glitch/jtag dans une belle borne jap...le mélange a l'air savoureux!! Limite tu pourrais retravailler la skin de FSD pour avoir un vrai dash arcade ! Mais ça doit etre vraiment top quand on voit les jeux arcades auquel on a acces sur 360...

Sinon rien à voir, mais obligé de demander... ton pseudo, il vient de la tower? (남산 서울타워) Ou la montagne du sud, simplement... 8)

[Namsan]

Merci oui j'ai passé beaucoup de temps dessus a les préparer etc ... Pour le skin je connais pas trop encore hormis DL des skin déjà fait mais j'arrive pas vraiment le personnaliser moi même et surtout mettre une musique de fond !
Oui exact namsan tower bien vu !

[Beat]

Sur FSD la customisation n'est pas évidente en fait. Mais tu peux changer de dashboard avec dashlaunch, meme si pour lancer les jeux 360, FSD reste le plus complet. Tu as FBA qui peut etre sympa sinon, il a preview vidéo et photo, dommage qu'il ne lance pas de jeux 360.Il est peut etre open source donc un tel changement devrait pas etre trop dur a apporter. Je peux me renseigner '-'

Et j'ai passé pas mal de temps en Corée, et j'espère bien y retourner bientot

[Namsan]

Tu parles de FBA Next l'émulation des jeux arcade ? Oui je l'ai déjà installer mais il a y pas de preview en vidéo ou jpg mais ça reste sympa mais sans plus ! Pour le custom du dash je t'avoue que j'ai un peu chercher mais sans réussite :s need mp3 en fond >_<
Oui jolie pays la corée du sud et me manque également, et le soju aussi lol

[Namsan]

La Delta 32 rejoint la gameroom qui est en préparation, en attendant que je trouve la racecab.
-----------------



Vidéo de 10 min de la Delta 32 en action, j'ai ajouté pas mal de photos de la bête et une mini review, voir plus haut.

-----------------


Vidéo de 8 min sous Hyperspin
Edit sorry j'aurai du édit.

[xela974]

Magnifique !
Moi qui suis entrain de retaper une borner européenne, je vais pas oser la poster

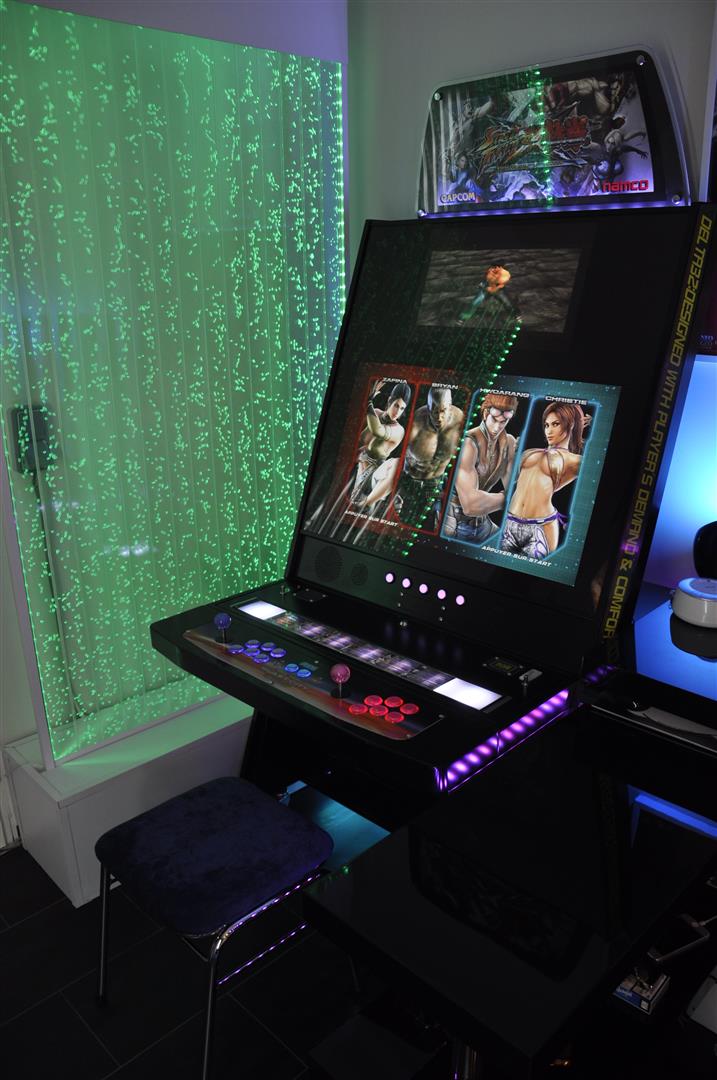

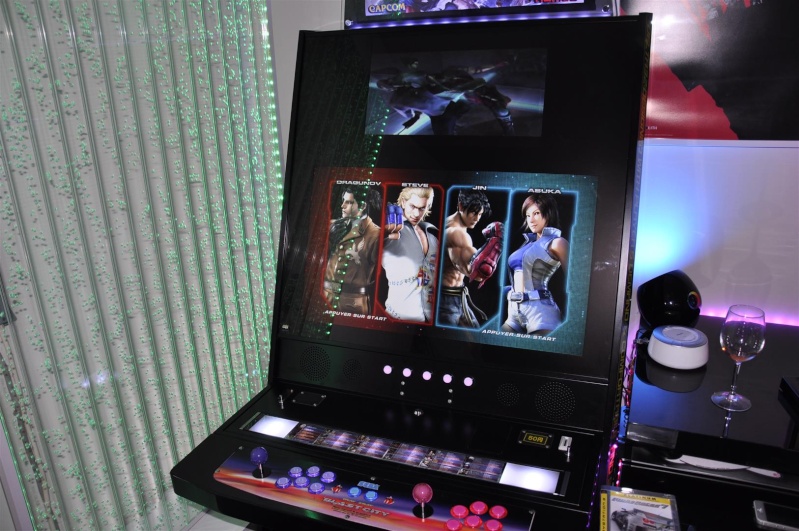

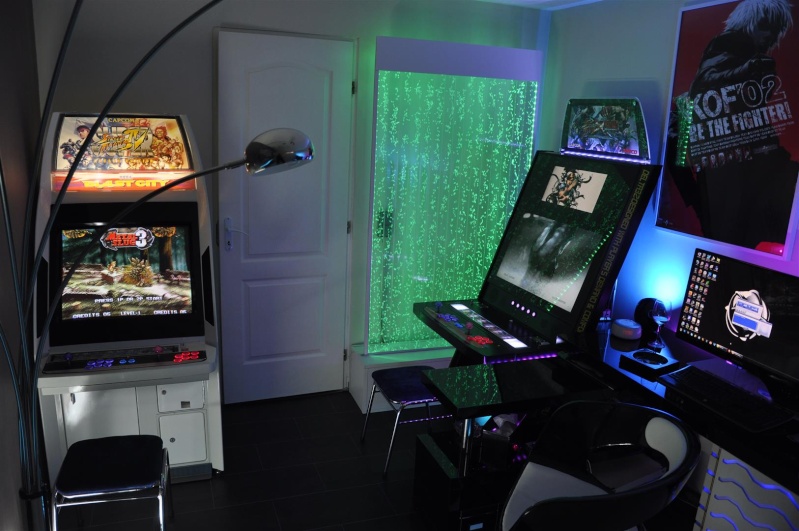

C'est quoi la séparation type plasma/rideau de verre vert à gauche de la Delta?

Ca colle bien à l'ambiance de la salle

[Namsan]

Coucou,

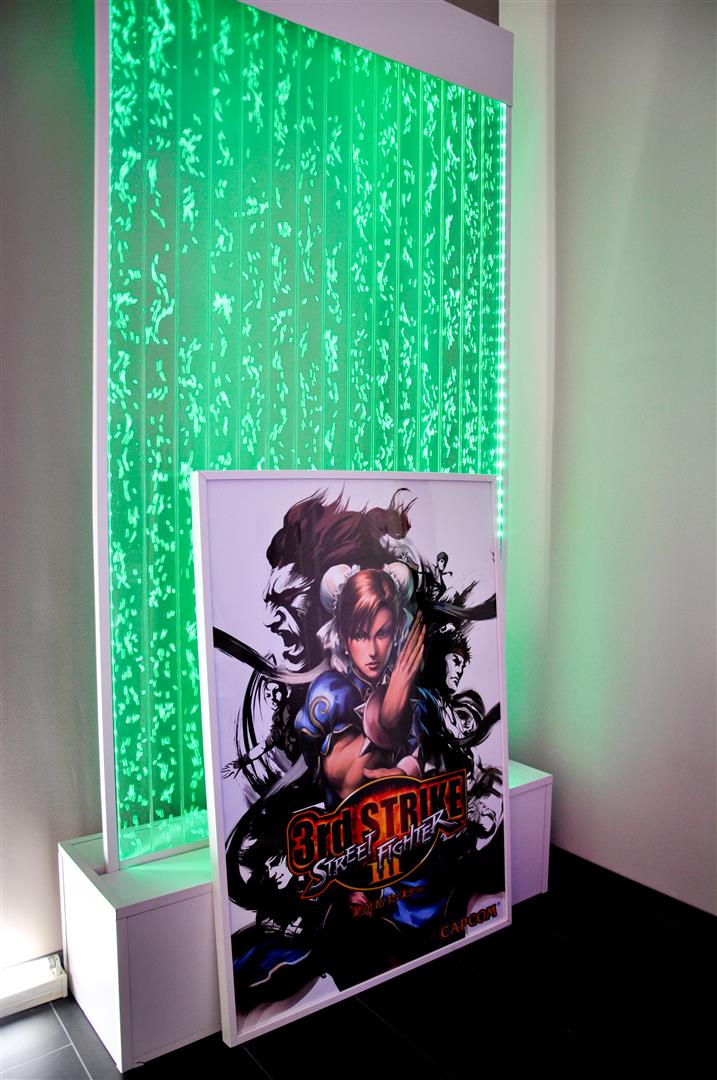

Faut pas avoir peur ou honte de poster ^^ si non merci : ) et pour répondre a ta question c'est un mur de bulles, plus d'info sur mon tuto si intéressé.

Mon tuto sur forum construire
http://www.forumconstruire.com/construi ... 197054.php

Mon mur de bulles en action 3

[Namsan]

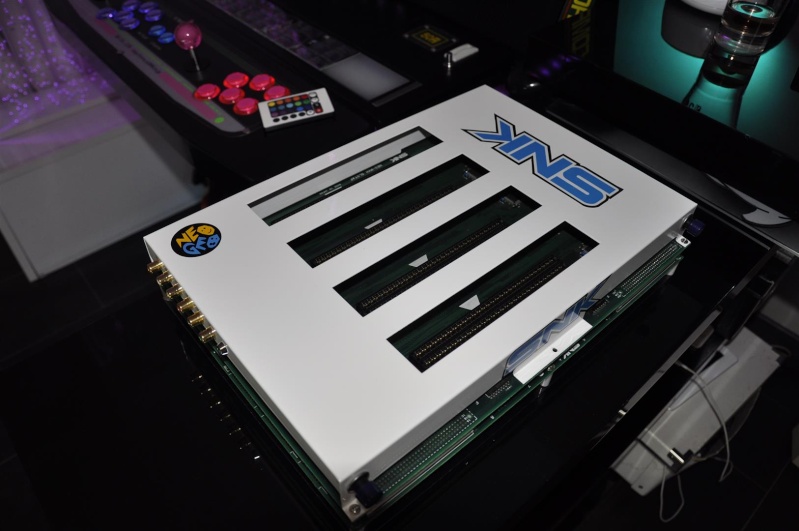

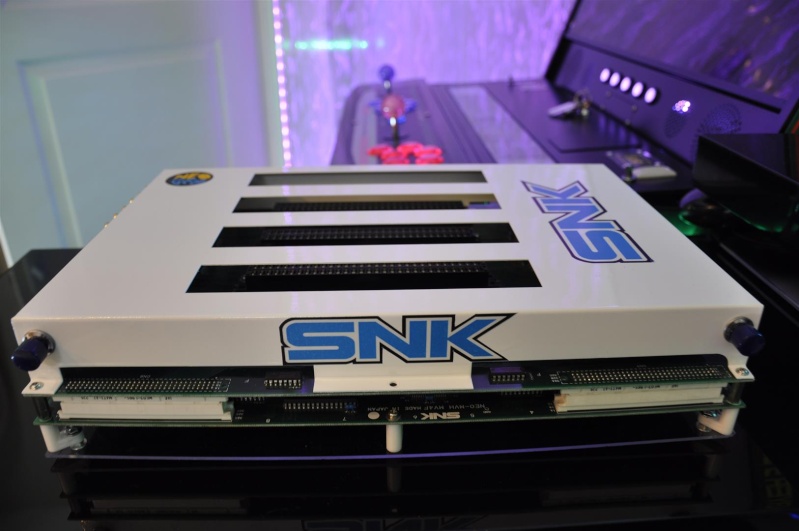

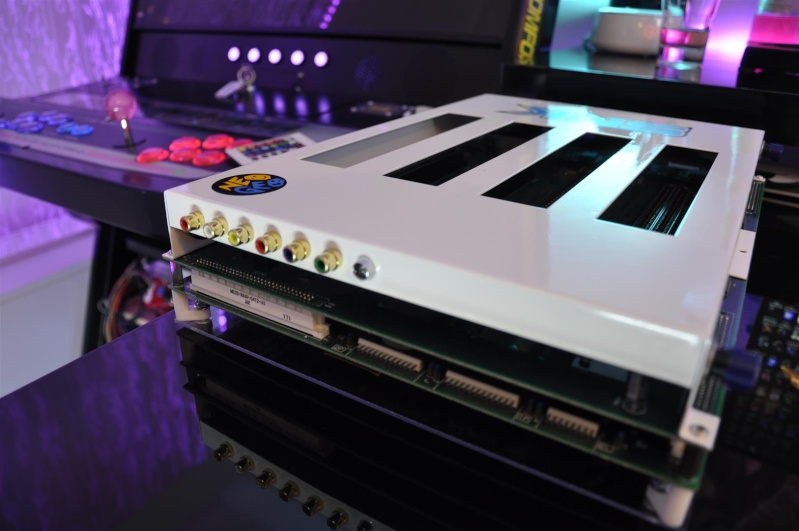

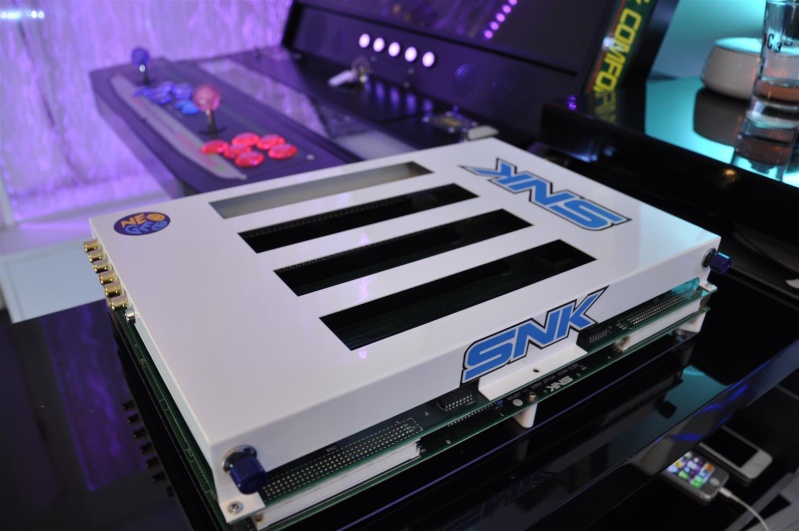

Voici ma dernière réalisation ! Consolidation d'un slot MVS-4F.
D'autre changement a venir surement ...

- x 1 bouton power switch
- x 1 bouton crédit
- x 1 bouton service
- x 1 led verte
- x 1 entré voltage 5v
- x 1 sortie vidéo
- x 3 RCA YUV
- x 2 RCA Stéréo
- x 1 composite vidéo
- x 3 stickers
- x1 plaque de plexi

[xela974]

Propre, comme dh'ab ! Alim' externe ?
Il me reste un slot MV-1F en spare, j'aimerai bien le consoliser une fois que j'aurai fini mes 2 bornes !

Comment as tu adapter tes sorties video sur le slot existant ? Possibilité d'avoir une sortie vga ?

[Namsan]

Hello,
oui alim externe, pour la sortie vidéo tu peux mettre ce que tu souhaites.
------
Update du systèmes 5 in 1

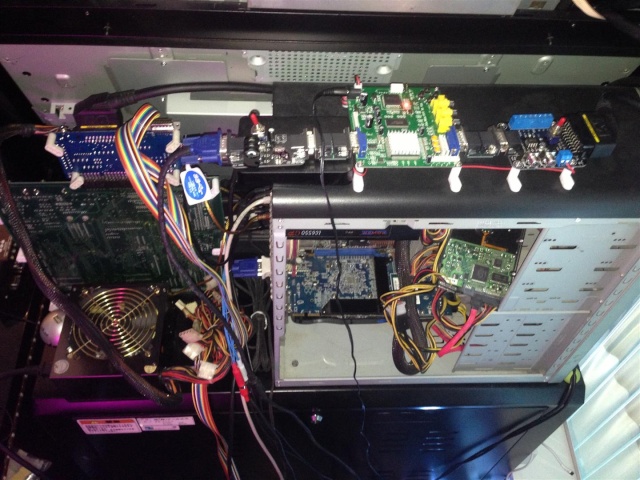

Supergun de Smallcab couplé a un switch sub db 25 pour les systèmes et un kit d'Arcade Forge (DIY Scaler Kit)

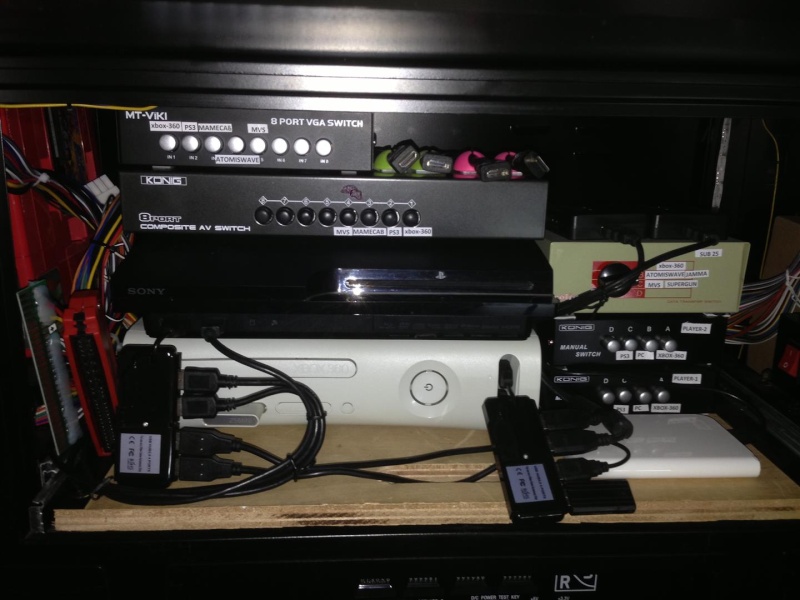

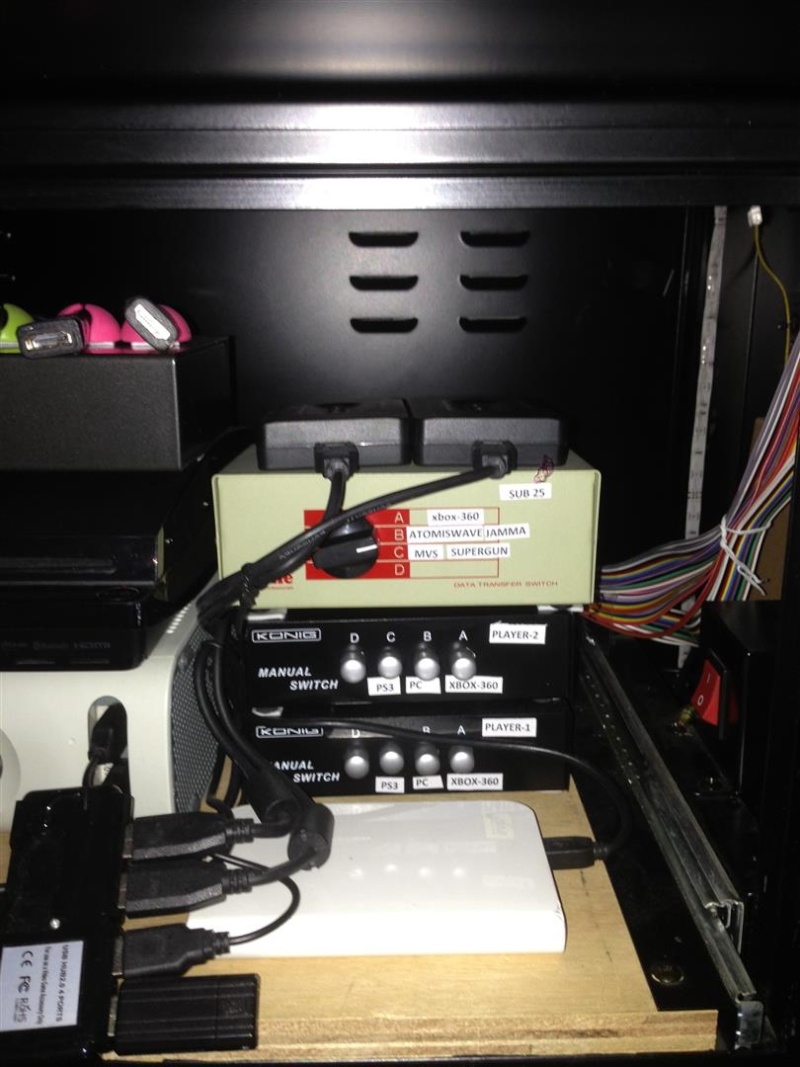

Update des switchs VGA/audio de 4 ports a 8 ports et ajout d'un switch sub 25 5 ports

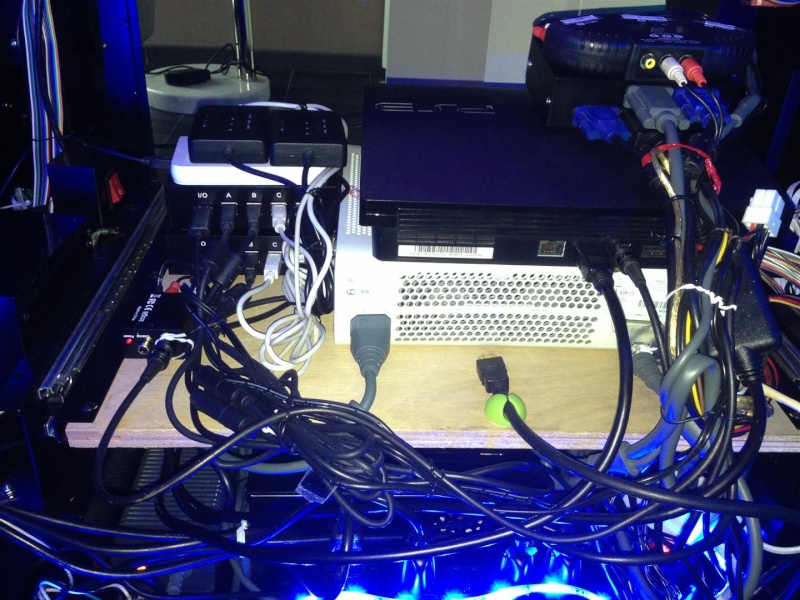

Voici mon installation plus besoin de débrancher un seul câble ! (c'est le bordel)
