Bonjour tout le monde,

Le virus du pincab m'a pris au début de l'été dernier.
Ma femme et moi jouions énormément à Pinball FX2 sur la 360, et on avait envie d'avoir un vrai flipper à la maison.

Seulement, un vrai flipper d'occasion, on ne sait pas sur quoi on va tomber ni ce qui nous attend comme (mauvaises) surprises derrière.
Et puis l'inconvénient du vrai flipper, bah c'est que tu n'as qu'un seul jeu ^^

J'ai alors commencé quelques recherches sur les flippers virtuels, ce qui m'a amené chez les copains de Pincab Passion, où j'ai énormément appris.

Quand on se lance dans l'aventure et qu'on pipe que dalle à des mots comme Ledwiz, carte relais, résistance, KL25Z, LEDs RGB, c'est loin d'être évident.

La config PC :

• Carte-mère Asus B85M-E
• Intel Core i7-4770
• 8 Gb DDR3
• SSD 240 Gb
• MSI Geforce 770 GTX OC Edition
• PSU 600 W
• Windows 10 x64

Cab:

• Écran playfield 42" LG
• Écran backglass 27,5" premier prix
• 10 contacteurs Siemens Sirius
• 1 knocker Gottlieb
• 1 alim ATX modifiée et dédiée aux toys
• 1 redresseur de tension 12 -> 24 V
• 1 Ledwiz et 1 KL25Z firmware Pinscape Controller
• 1 tire-bille mécanique Gottlieb
• 1 capteur CCD piloté par la KL
• 14 boutons (2 flips, 2 magna save, launch ball, start, extra ball, exit, crédits, 4 boutons service, 1 bouton de détection d'ouverture/fermeture de la porte)
• 3 cartes relais

J'ajouterais d'ici quelque temps un combo shaker / MEG.

Mais trêve de bla-bla, place aux photos et vidéos ^^

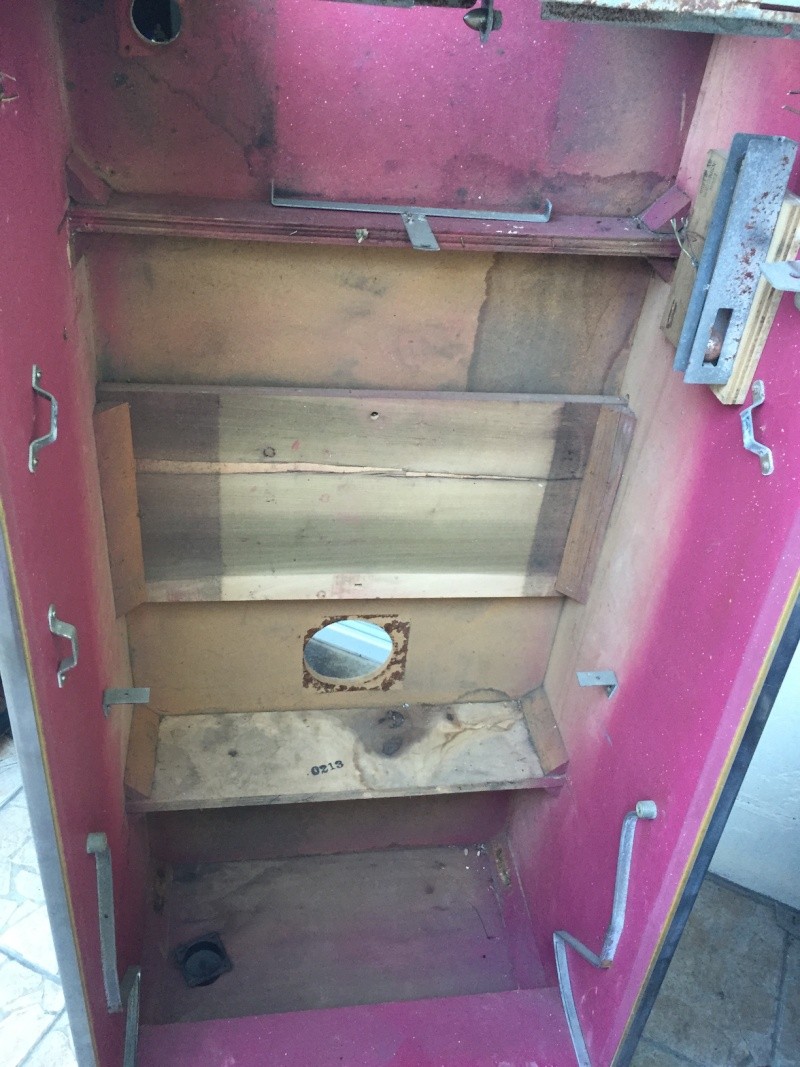

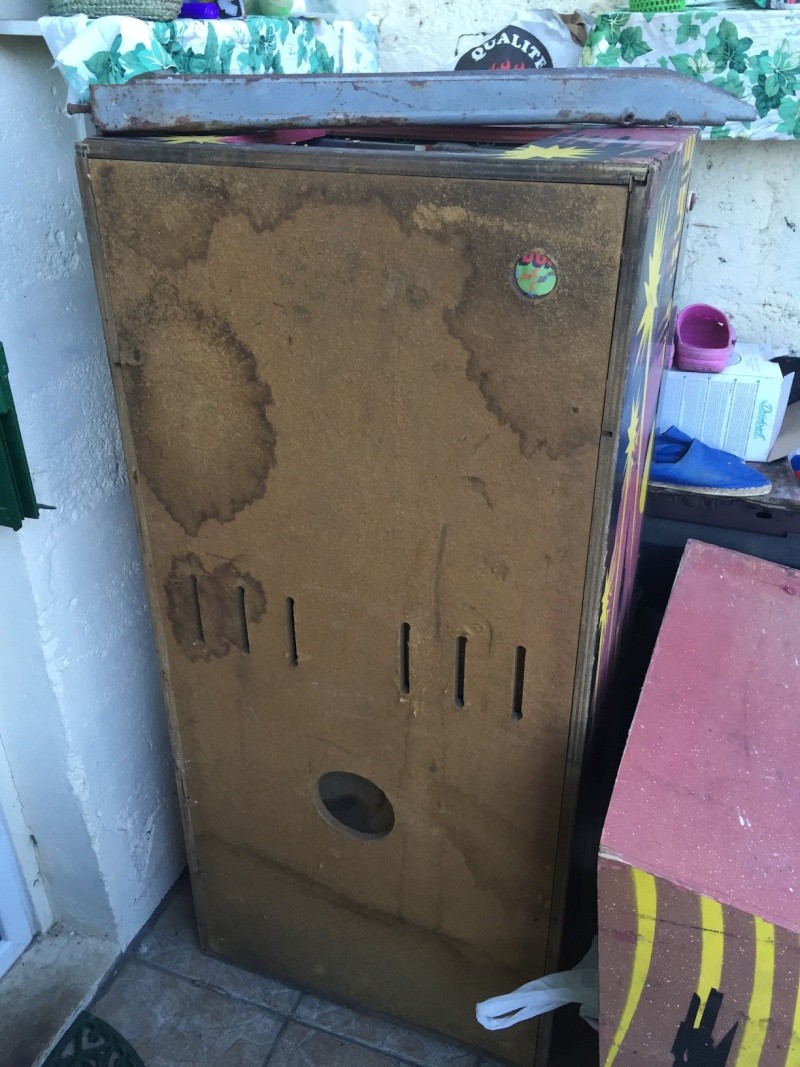

J'aurais pu fabriquer la caisse moi-même, mais avec mes talents de Joe la bricole, j'ai préféré partir sur une caisse vide, et j'ai trouvé un Counterforce Gottlieb de 1980, au format widebody :

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0013.jpg[/thumbnail]

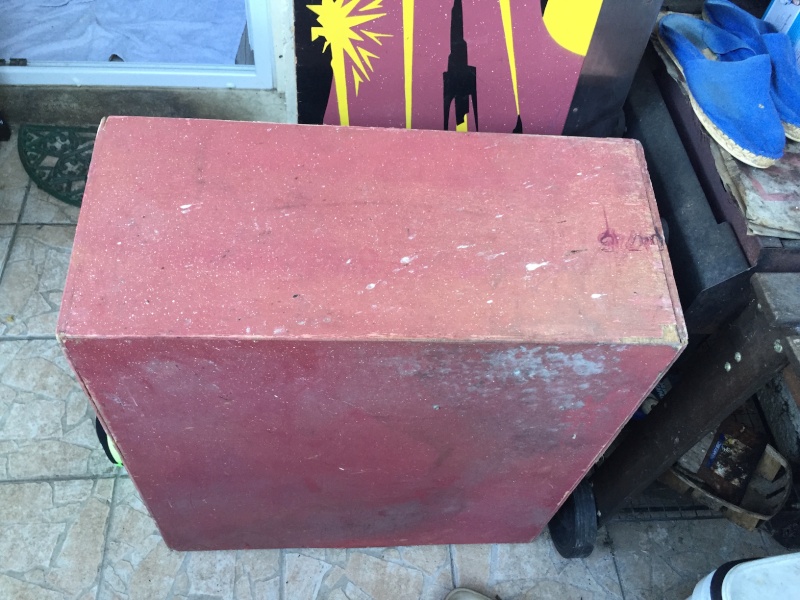

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0014.jpg[/thumbnail]

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0015.jpg[/thumbnail]

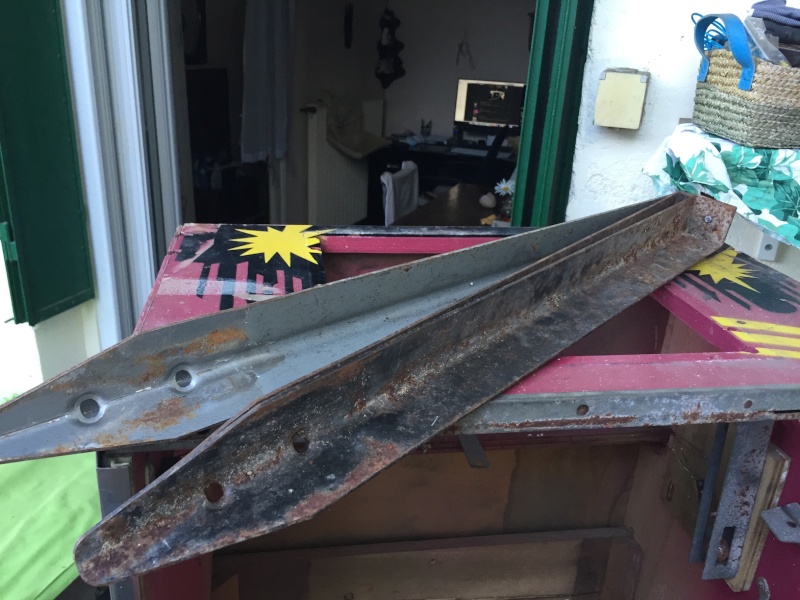

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0016.jpg[/thumbnail]

Pas en super bon état, mais pour une caisse de 35 ans, ça aurait pu être pire ^^.

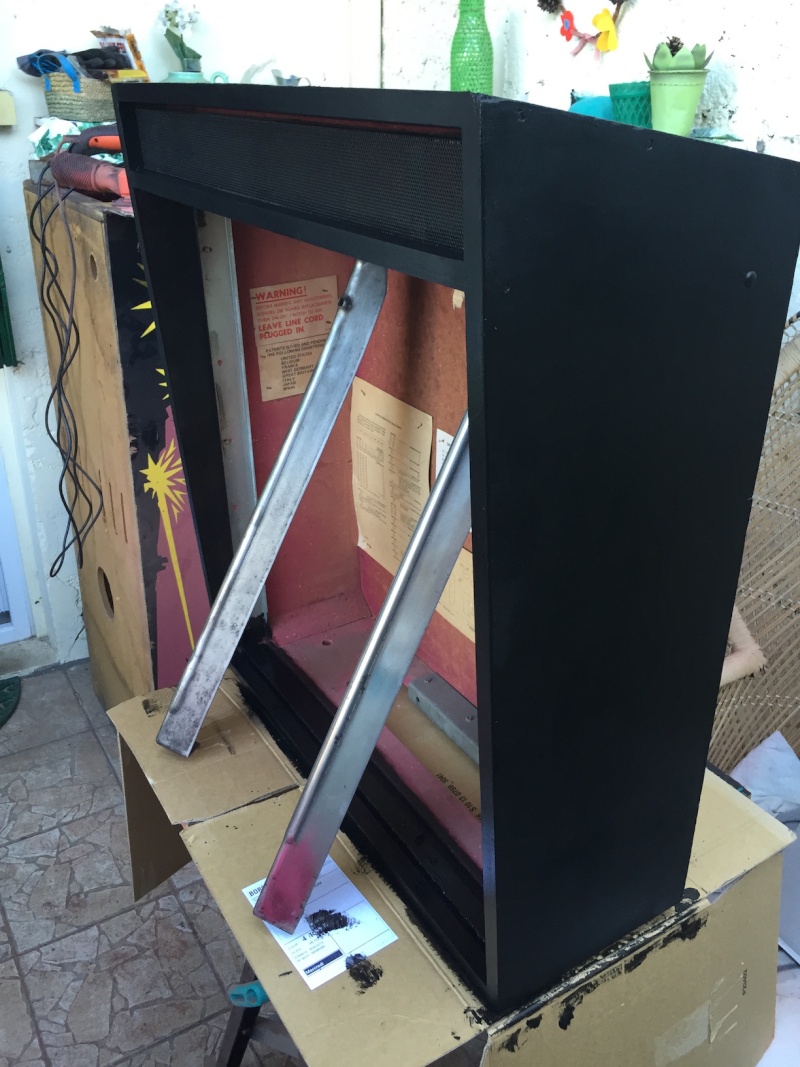

J'ai commencé par le backglass : ponçage, pâte à bois, ponçage, peinture 1ère couche, séchage, peinture 2ème couche... puis les pieds, bien attaqués :

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0019.jpg[/thumbnail]

Ça progresse :

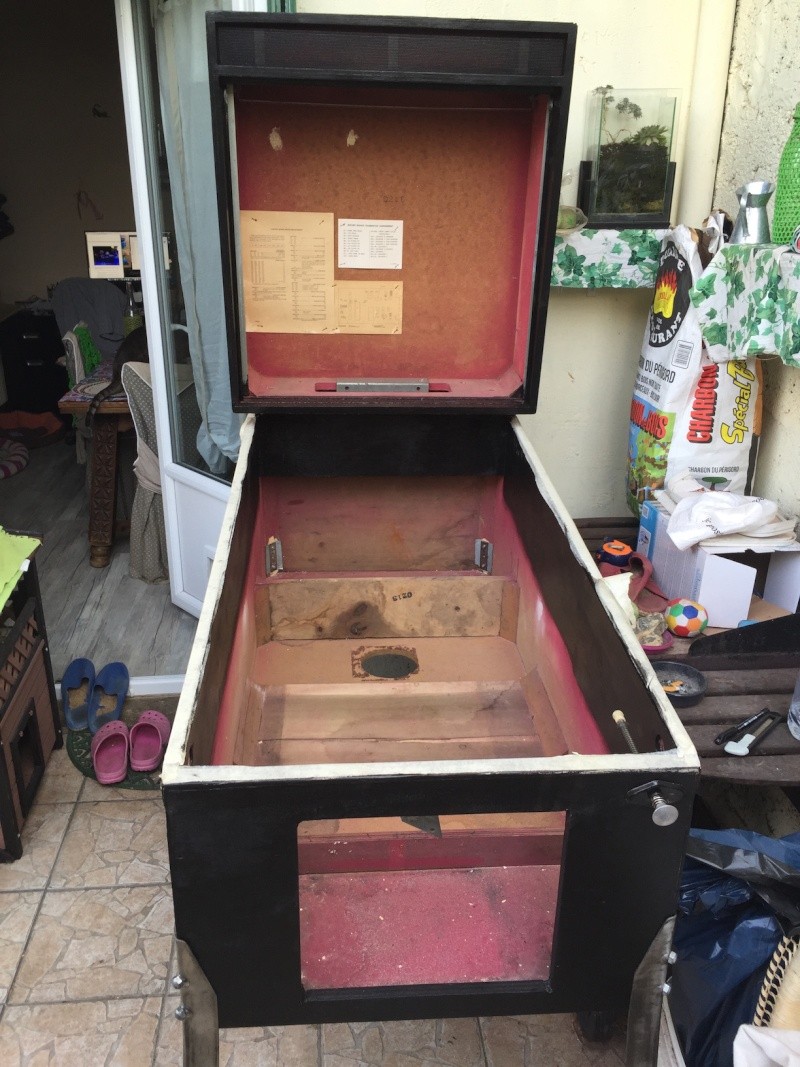

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0021.jpg[/thumbnail]

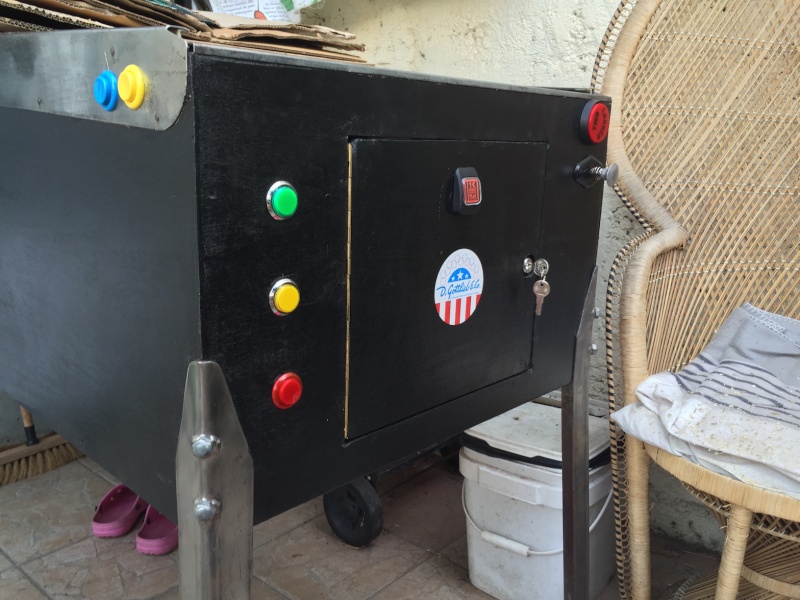

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0037.jpg[/thumbnail]

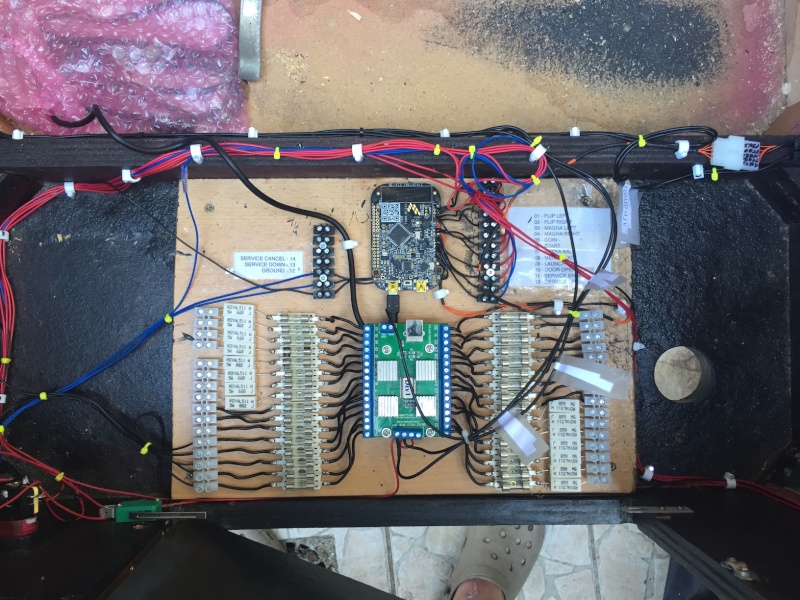

Ledwiz et KL25Z :

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0133.jpg[/thumbnail]

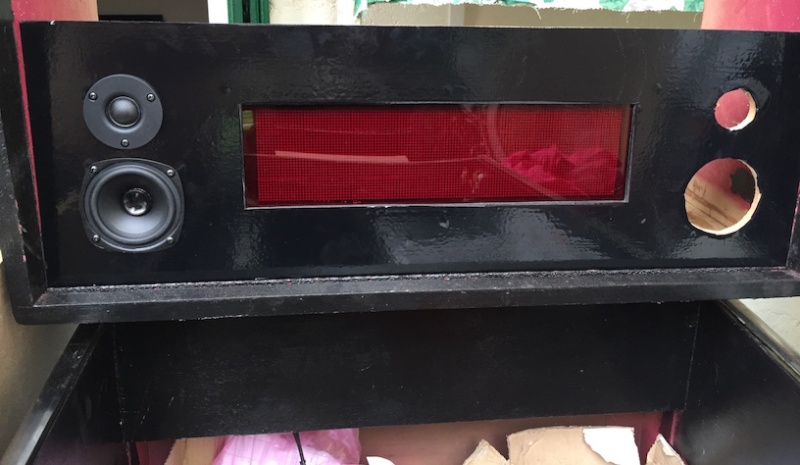

Intégration d'un kit PinDMD2 et d'un DMD X-Pin :

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0059.jpg[/thumbnail]

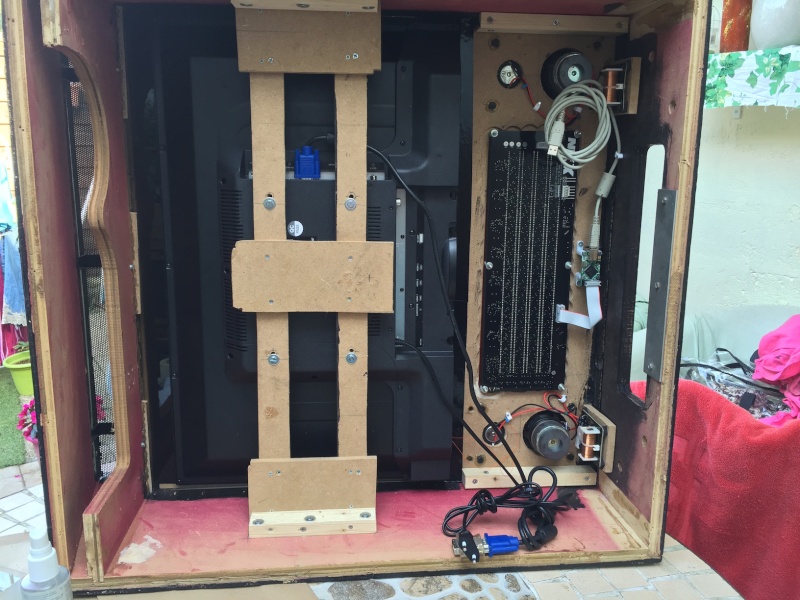

Vue intérieure du backglass :

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0066.jpg[/thumbnail]

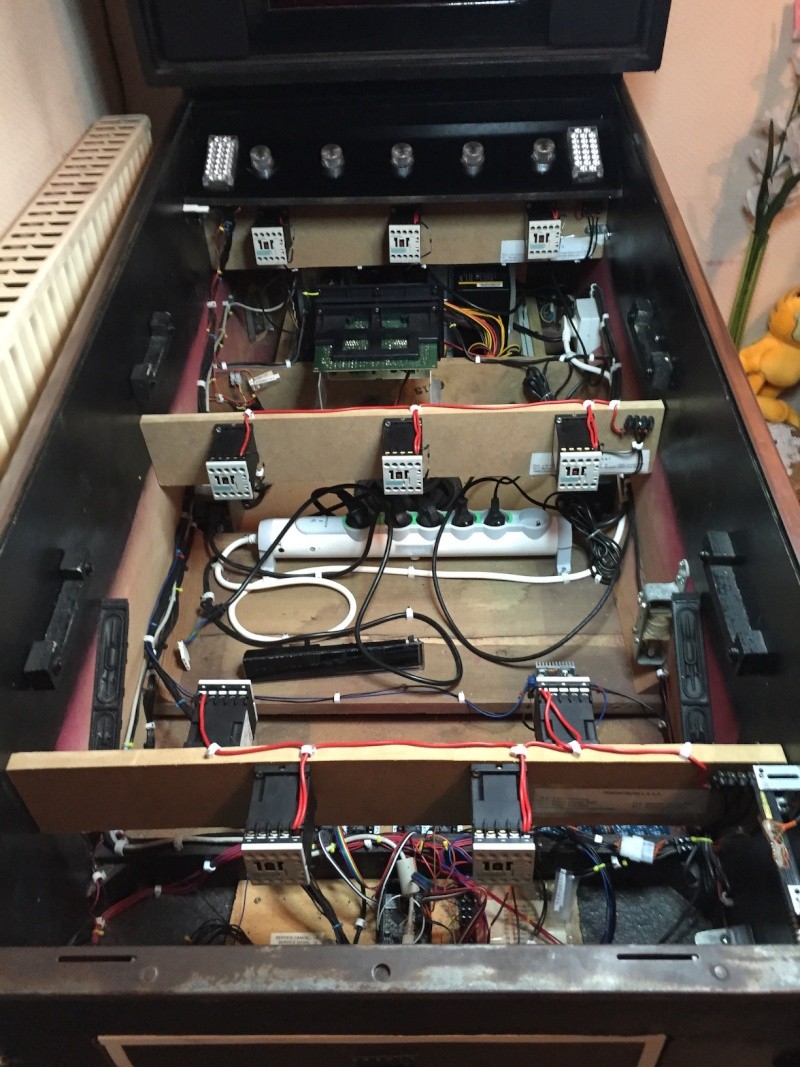

Installation des contacteurs et du knocker :

[thumbnail]http://i21.servimg.com/u/f21/19/25/98/58/img_0031.jpg[/thumbnail]

Premiers essais de la lightbar :

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0092.jpg[/thumbnail]

On avance :

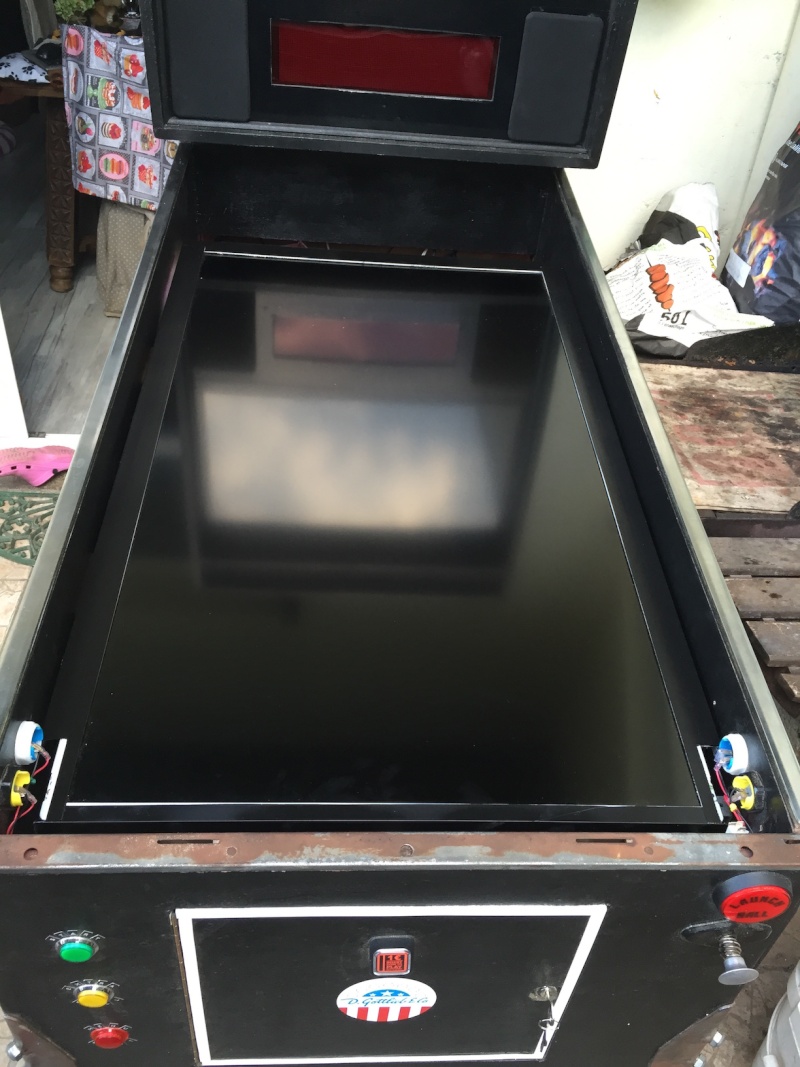

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0078.jpg[/thumbnail]

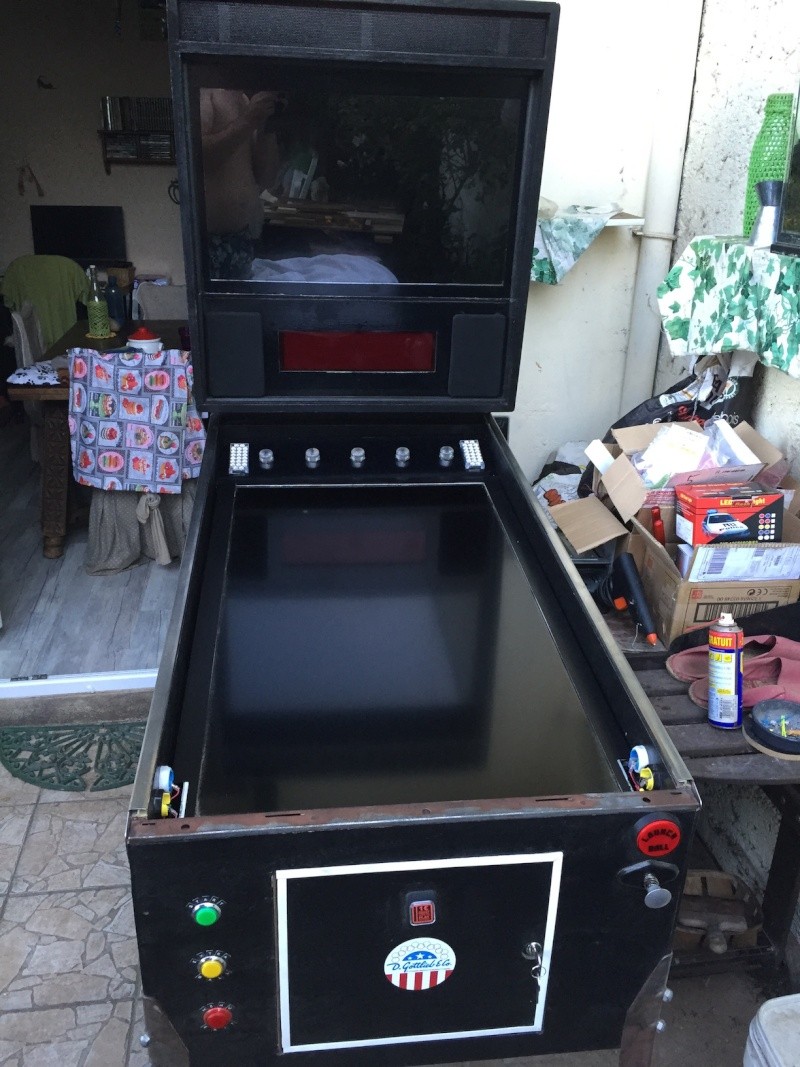

Le Black|Cab prend forme :

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0093.jpg[/thumbnail]

Et peut enfin rejoindre sa place définitive dans la salle à vivre :

[thumbnail]http://i18.servimg.com/u/f18/19/25/98/58/img_0095.jpg[/thumbnail]

À ce stade, il me manquait la vitre et la lockbar, que j'ai eu en octobre dernier.

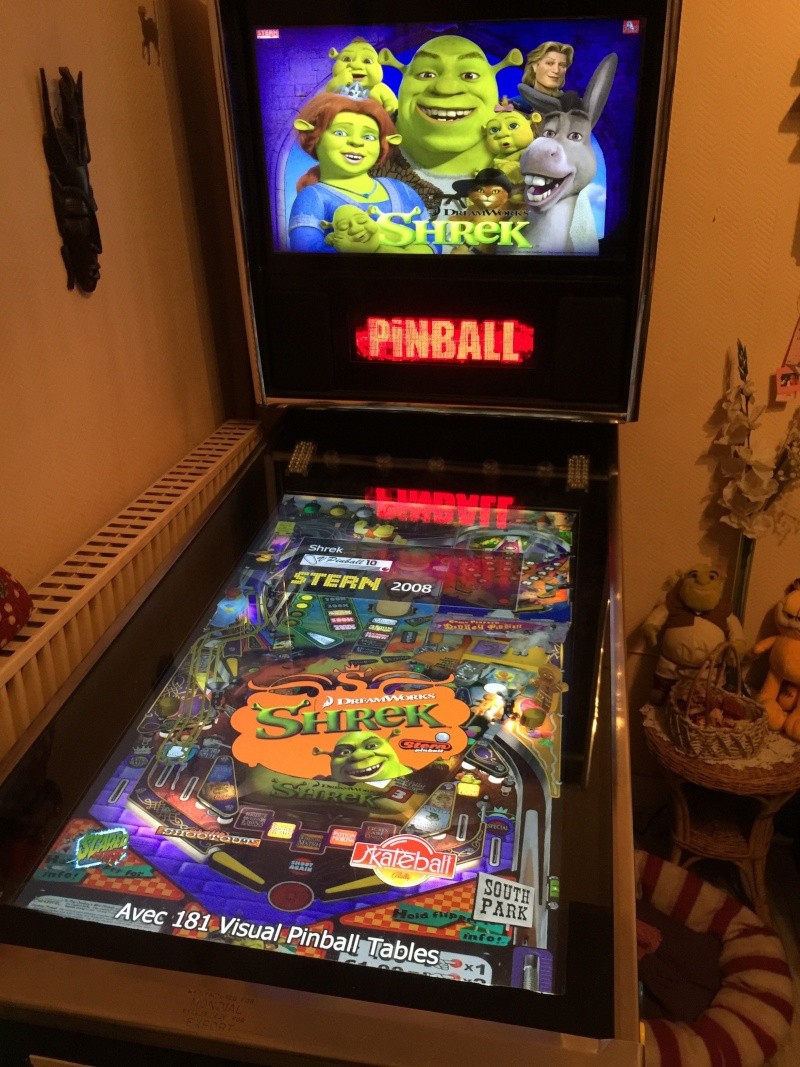

Et voilà :

[thumbnail]http://i84.servimg.com/u/f84/19/25/98/58/img_0111.jpg[/thumbnail]

Et quelques vidéos :

Première partie en conditions réelles ^^ (c'est Madame qui me filme en train de jouer,les contacteurs et le knocker n'étaient pas encore installés) :

[BBvideo 560,340][/BBvideo]

Le Pincab sous PinballX :

[BBvideo 560,340][/BBvideo]

Et pour finir, le "Making of Black|Cab" :

[BBvideo 560,340][/BBvideo]

La fabrication de mon cab m'a demandé 25 journées de travail, sans compter bien sûr tout ce qu'on peut faire dessus après en modifications ou ajouts...

Merci à vous

++

[Porko]

Joli pincab! GG!

C'était quoi le flip que tu as utilisé au départ?

[miaouss]

Magnifique !!! Alors je ne suis pas du tout Flipper mais en voyant le rendu de ton projet ça donne envie.

[tutor59]

bravo !

Quel boulot abattu ! Quand je vois ça, je me dis qu'une borne, c'est du pipi de chat

[shadowshd]

Merci les gars

@Porko : je suis parti d'une caisse de flipper Counterforce de Gottlieb, année 1980.
Je l'ai payée 80 € avec les 4 pieds et 4 vérins neufs auprès d'un passionné du côté de Blaye.
(Quand je dis passionné, c'est quelqu'un qui habite dans un corps de ferme dont les différents locaux débordent de machines à sous en tout genre )

@Miaouss : en se lançant dans ce projet, on est loin d'imaginer les possibilités et le résultat que l'on peut obtenir (ni ce que ça coute au final le mien m'est revenu à environ 2500 €, en sachant que je suis parti du principe qu'on ne se fabrique pas 50 pincabs dans une vie, alors autant lâcher les chiens et se faire plaisir, rien que le kit PinDMD2 + X-Pin m'est revenu à 420 €).

@Tutor59 : et moi quand je vois HeavyBox, HFSBox et vos réalisations, bah ce boulot de ouf malade !!


Initialement, je m'attendais à obtenir une vulgaire caisse avec un PC, 2 écrans et un DMD, un truc bien loin des sensations de jeu que peut procurer un véritable flipper, mais c'était sans compter sur tout ce qui gravite autour et que l'on apprend à connaitre après : DirectOuput Framework et les toys qui décuplent ces sensations
Et quand on a gouté au knocker, bah on a envie d'ajouter des contacteurs pour imiter les solénoïdes des vrais flippers, puis on songe à ajouter un combo MEG/shaker pour ajouter encore plus de réalisme

Allez, pour vous donner encore plus l'eau à la bouche, voici une petite vidéo de la table Guns n' Roses avec le logiciel PinSound, qui vient se "greffer" sur Visual PinMame et prend le relais des samples et musiques sur les ROMs, via des packs de son. Sur Guns, on passe d'une qualité de chiotte (genre MP3 encodé en bitrate 32) à une qualité hifi

C'est Madame qui est aux commandes, vous pardonnerez sa malchance (et son et merde ! à 2:34 ^^) lors de la prise de vue :

[BBvideo 560,340][/BBvideo]

Et sur un autre ordre d'idée, ça y'est, l'idée de la mamecab à la maison fait son chemin, je viens de récupérer un PC destiné au recyclage (disque dur et carte vidéo HS, que dalle quoi ^^), à base de Core i3 d'il y a à peu près 5 ans, je vais lui coller un SSD 128 Gb de récup, j'ai aussi une Radeon HD 4870 de récup, je pense que j'ai déjà la base de la Mamecab pour pas très cher

Ne me reste plus qu'à trouver une caisse de borne 2 joueurs d'occase et c'est parti mon kiki

++
