[GALERIE] iCADE 900 - la borne low cost

[nephistos]

Bonjour à tous, voici mon projet de recyclage de mon eepc 900HD


objectif :


spec : eeepc 900HD
Processeur Intel Celeron M 353 (900 MHz)
2GO DDR
250 GO de DD
écran 9" 1024×600 pixels

EDIT :
iCade : 35 euro
eeepc : 30 euro
enceintes usb: 3 euro
adaptateur x360 receiver : 11 euro
Hub USB : 3 euro
Bricolage divers (prévision): 10 euro
3pin fan to USB : 3euro
Multiprise 3 prises noir pour onduleur : 5euro

Total : environ 100euro  de valeur pour le moment

[Firch]

sympa, j'aime bien à vrai dire
juste un petit reproche,, tes enceintes manque cruellement de basse

[manapany77]

Ah , c'est passe-partout qui va être content
(voix de michel Drucker): " Passe-partout si tu nous entends "

Original comme projet.

[nephistos]

ça avance tranquillement :

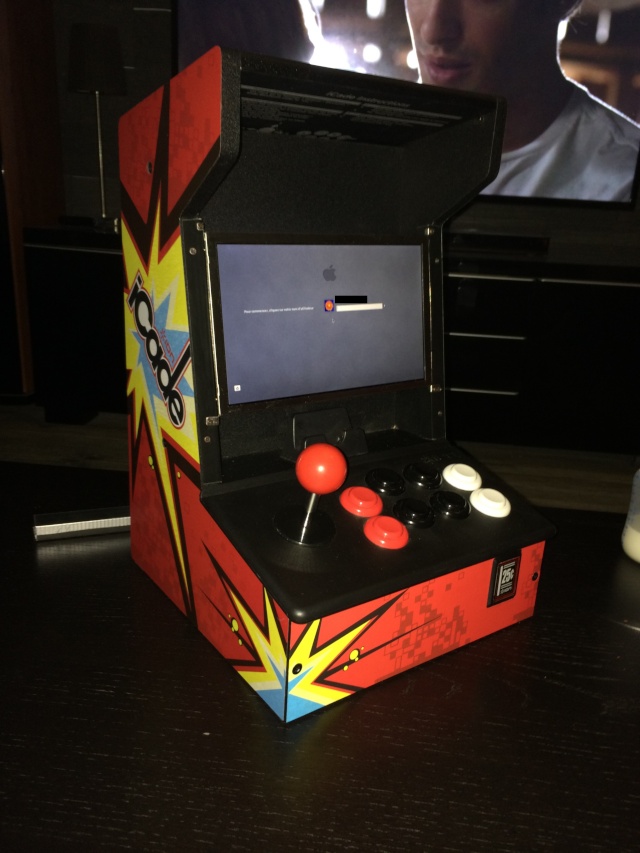

J'ai fait l'installation de mon écran avec une fixation sur un support latérale
J'ai fixé la carte mère, hub usb et x360 receiver à l'arrière de ma machine.

Edit :
J'ai encore du travail sur :
- l'intégration du câble wifi
- Je pense utiliser la batterie du portable pour avoir un system autonome si je dois sortir mon mini bartop
- L'intégration d'une multiprise va être difficile mais possible
- L'intégration du enceinte pour les basses si possible (en dessous de ma machine?)
-
Je vais commander une rallonge RJ45 pour en faire une sortie possible avec l'arrière, des dissipateurs de chaleur pour CPU et GPU.

[DarkEagle37]

Sympa tout ça
Comme quoi on peut mettre du HyperSpin partout, même dans les tout petits budget ^^

[taelonian]

Very nice little cab

[nephistos]

Thanks ^^

J'ai récupérer des dissipateurs de mes mac G5 pour les installer sur le CPU, GPU et Chipset, fixation sommaire pour le moment, les eeepc sont très réputé pour l'effet de chauffe des puces.
Sinon je suis en attente d'un adaptateur fan 3pin vers USB, une multiprise pour onduleur

[nephistos]

Mise à jour :

- Ajour d'un bouton power anti-vandal en façade avec raccordement à la carte mère du portable
- Découpe et installation de la planche du bas avec installation en pieds en caoutchouc
- Installation des enceintes usb en dessous de l'écran
- J'ai remis la plaque pour la dissipation thermique du CPU  et GPU, avec installation de dissipateurs de chaleur
- Découpe et installation de barrettes de fixation noir (écran et enceintes)
- Installation de lock magnetique pour la fermeture arrière et du haut
- Voile en pvc pour la Marquee en attendant de recevoir ma lampe usb
- Installation d'un ventilateur Noctua 92mm, raccordement en usb dès que je reçois mon câble
- Fixation de ma rallonge server avec 3 prise
- Installation de Maximus arcade







Prochaine modifications :
- Windows XP ultra lite
- Modification de l'image de boot du bios et xp
- Ajout de la batterie pour avoir un bartop portable
- Ajout des vidéos pour le remplacement des snaps
- Recherche d'un chargeur 5V, 500mA, 110V Pin Negative

[nephistos]

Mise à jour :





J'ai fini l'installation de mon marquee, vitre, des trous pour les enceintes, de ma lampe usb.......



Je passe au software avec xp ultre lite et config de maximus sur tout les émulateurs, avant de faire mes retouches de finitions.

[Firch]

trop mignon

[Ragnarok64]

Beau boulôt

[Gg45]

Très bonne idée ! Comment est cablé le panel ? Ce sont des boutons arcade classiques avec switch ? Tu as fais un hack clavier ?

[nephistos]

Merci pour vos commentaires, je n'ai pas encore touché au panel, je pense pouvoir faire une connecté vue qu'il est bluetooth.
Il me manque un adaptateur 5v pôle négatif pour faire un test, je vais commander une ralonge vga afin de créer une sortie VGA à l'arrière de la borne.

[Gg45]

J'aurai commencé par là moi... Tu risque d'avoir des surprises sinon. Une connexion en BT ? Moi j'aurai trop peur des temps de latence...

On attend la suite en tout cas !

[philbabar]

Comment as tu séparé l'écran du laptop? As tu une rallonge pour le cable de l'écran? J'aimerais savoir comment tu l'as monté. Merci
Bon travail. J'ai un Icade aussi mais je voulais l'installer avec un Raspberry Pi et un écran 7po. Je trouve un peu compliqué avec le Pi donc, je pers patience. J'attends ta réponse, merci.

[nephistos]

Salut,

Pour le démontage et le déportage de l'écran il existe plein de tuto sur le net, j'ai fait un trou sur mon boitier pour passer mon câble vidéo vers l'arrière du boitier.
Pour ton écran 7", il te faudra peut être des fixations métalique (leroymerlin), des dissipateurs avec ventilateur de préférence pour ton Ras Pi (chauffe vite comme mon celeron M).

J'ai beaucoup de travail en ce moment, donc dès que j'ai un moment je fini mon mod avec plein de photos du travail.
J'ai prévu un VGA out, audio out, RJ45 et intérupteur avec voyant lumineux.

J'aime tellement le format que je pense à me reprendre un icade avec un nuc.

[slinrob]

salut

tu en ai ou avec ton icade ?

[nephistos]

Salut, je viens d'en prendre 2 nouveaux en solde, je compte bientôt reprendre le travail sur le premier et faire les 2 autres.

[BenjaminLSR]

Bonjour, si tu venais à commercialiser ton travail je suis preneur.
Ça ferait un super cadeau

[slinrob]

Salut

Moi aussi, je vient de commander un icade, pour la suite, je vais voir pour le faire moi même, en espérant que je vais réussir, sinon je suis prêt a t'en acheter un mais tu as l'air de mettre du temps à les faire et je suis un peu presser,
J'ai plutôt hate lol mais tous tes conseils me seront utilent surtout si tu pouvais faire un tuto pour changer les boutons ?

Merci par avance

PS: par contre elle n'est pas de toi la vidéo sur youtube ,, je l'avais vue déjà juste avant de voir ton sujet
