[GALERIE] Borne arcade Manette NES

[darkchris11]

Bonjour,
quelques photos de ma dernière réalisation, une autre borne d'arcade en forme de manette NES de ma jeunesse.

J'en avais faite une il y a quelques temps que j'avais déjà postée sur ce forum.

Quelques photos :
Je n'avais pas encore posé le plexi sur le dessus de la table

[mens59]

Tout simplement magnifique !

C'est confortable pour jouer ?

[el_mat]

C’est magnifique! Bravo.

Ça fait un moment que j’aimerais me faire une table basse sur le même principe et pouvoir y ranger les manettes de mes consoles.

J’ai trouvé quelques plans mais souvent en pieds et pouces, rien en métrique et rien de très précis.

Tu as fait ça comme ça ou tu avais des plan pour le meuble?

[darkchris11]

Oui, le niveau du panel est nickel quand tu es assis sur un canapé.

Pour les dimansions, c'est la manette x par 8.13, ce qui te donne du 1m de long par 43cm de profondeur, après, je suis parti à l'aventure et çà à bien marché.

[el_mat]

Pour les dimansions, c'est la manette x par 8.13, ce qui te donne du 1m de long par 43cm de profondeur, après, je suis parti à l'aventure et çà à bien marché.

Ok ça roule.
Tu pourrais poster une photo de la façon dont tu as fixé le plexi s’il te plaît?
Ça m’intrigue
Merci

[darkchris11]

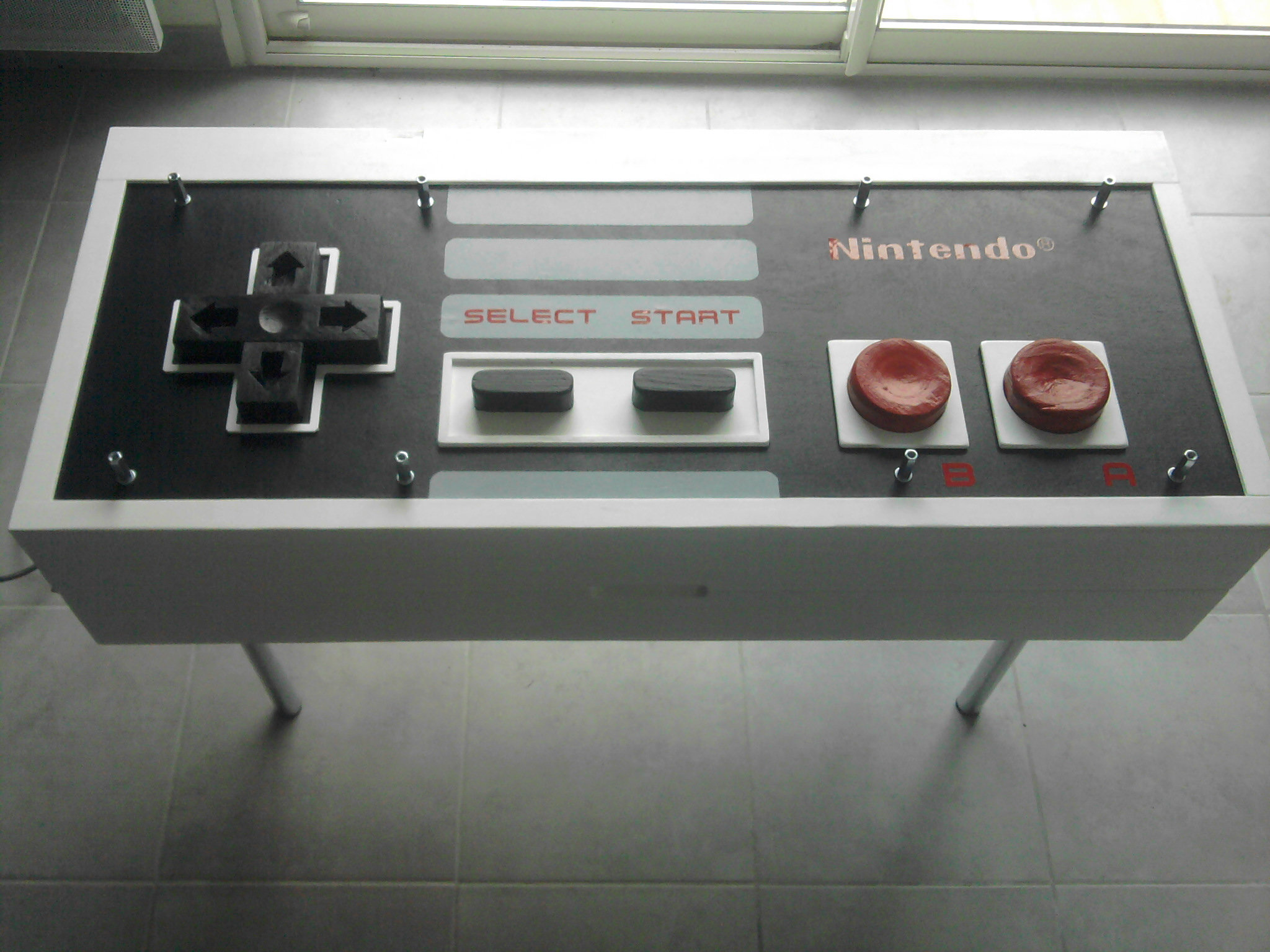

Et bien tu vois les entretoises sur la première photo, une fois la plaque de plexi posée dessus, j'ai marqué l'emplacement des 4 coins, percé et mis 4 vis de 6mm avec une rondelle, les 4 entretoises du centre servent juste à supporter le plexi.
Je ferai une photo avec le plexi.

Il doit y avoir mieux comme système mais c'est ce qui m'est venu en bricolant sur l'instant.

[el_mat]

Merci pour ta réponse.
C’est une très bonne idée a mon avis
T’embête pas pour la photo, j’ai compris l’idée du coup.
En tout cas ça me donne bien envie de me lancer.

[souki]

Super sympa.

[darkchris11]

Si çà intéresse quelqu'un, elle est en vente sur lbc.
@el_mat :

quelques points importants :
Si tu ne veux pas que ta table bascule quand tu l'ouvres,
- lest en béton sous la table de + /- 15cm de large par 80cm de long par + /- 6cm d'épais ( dans un coffrage bois )
et un deuxième au milieu du panel de + /- 20cm x 20cm x épaisseur sous le panel ( là direct un rectangle de béton fibré ) ( çà te fais en plus un bon appui )

hauteur du caisson = 18cm ( 9cm par moitié , idéal pour passer la hauteur des boutons )

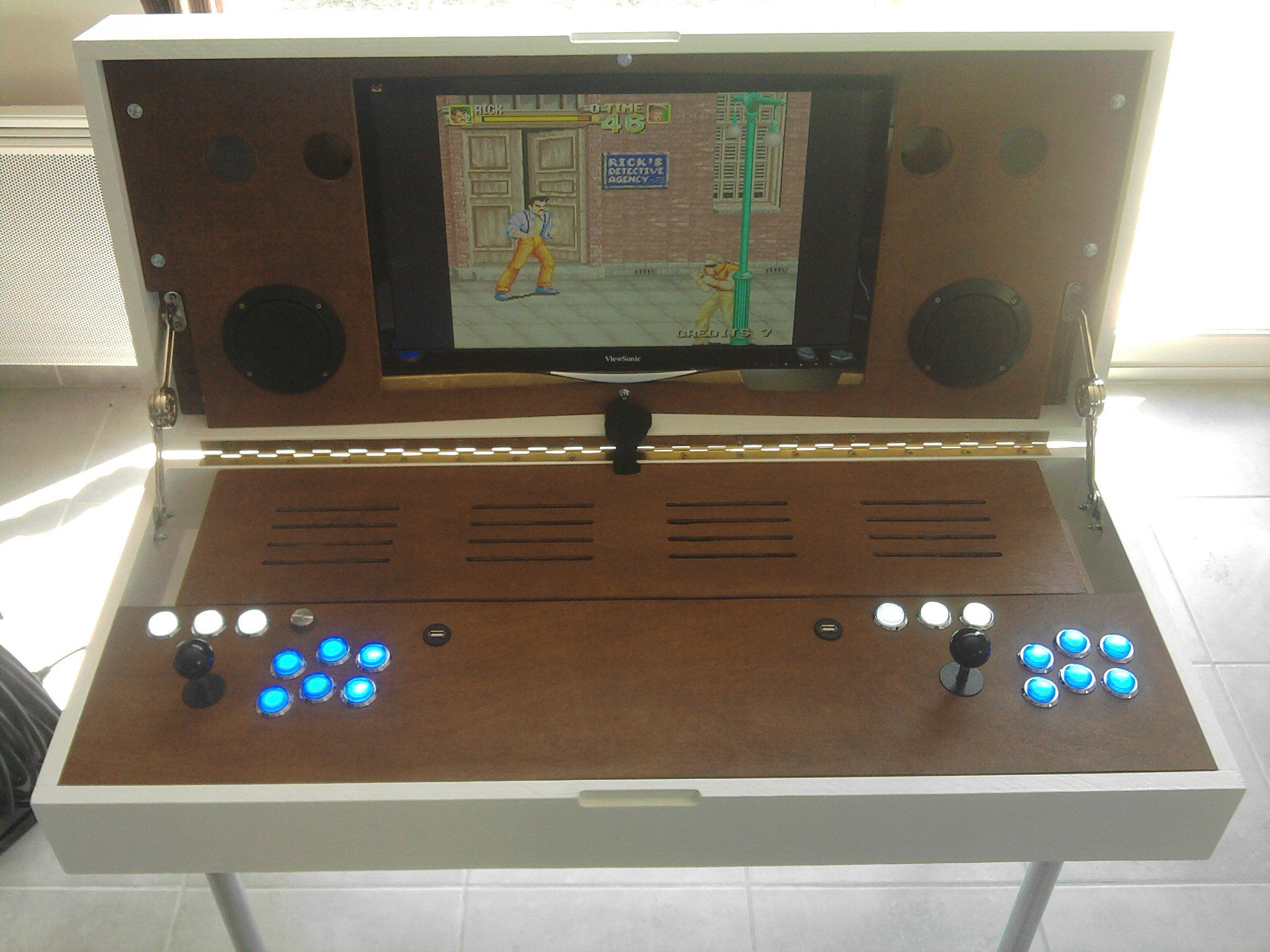

pour les charnières qui sont sur le coté, les compas, j'ai préféré traverser le coté et boulonner avec une petite plaque en alu, avec le poids de la partie haute, c'est plus sûr, des vis à bois étaient trop limite, j'ai préféré assurer.

voilà quelques astuces à la volée après rien d'extraordinaire, sauf pas mal de temps pour la construction et les peintures.

[el_mat]

Merci beaucoup pour toutes ces précisions.
