Etendre branchements PCB

[hycday]

Bonjour à tous,

Alors voila, j'ai un PCB, j'ai un arduino nano v3. Les deux sont reliés via des "pcb header connector" (http://www.globalspec.com/ImageReposito ... 690f59.png" onclick="window.open(this.href);return false;).

Sur le PCB, il y a tout le circuit imprimé pour faire le lien entre le arduino et les différents composants.
Seulement voila, ma "config" a évolué, et il y a des pins du arduino que j'aimerais utiliser pour étendre mes applications, mais je ne veux/peux pas refaire un autre PCB pour deux fils...

Ainsi, je pensais à un système où j'aurais une sorte de cable avec un anneau, dont le trou serait entre les pins de l'arduino, et le pcb header connector... et le cable serait relié à un autre composant (genre un potentiometre, un bouton, etc)...

avez vous des conseils à ce niveau ? comment faire cela, ou si ca existe, ou si vous avez d'autres idées ?

merci d'avance !

day

[leech4ever]

J'ai du mal a comprendre ce que tu veux faire. Tu peux rajouter une photo commentée stp ?

[hycday]

sur cette photo par exemple, on a un PCB (le truc jaunatre) et l'arduino (en bleu à gauche):
http://www.calvin.edu/academic/engineer ... rduino.jpg" onclick="window.open(this.href);return false;

le arduino est sur des pcb header connector:
http://www.globalspec.com/ImageReposito ... 690f59.png" onclick="window.open(this.href);return false;

en dorée, on voit des lignes, qui sont en fait le circuit imprimé
on a qqch qui fonctionne, on utilise par exemple les pins A0, A1 et A2 de l'arduino

maintenant, imaginons que j'ai envi d'utiliser A3 et A4
le PCB est fait, et il n'y a pas de ligne pour A3/A4, ni moyen d'étendre les capacités du PCB, il est "figé"
je ne veux pas refaire un PCB, donc je pensais à un système, ou un connecteur ou n'importe, qui se mettrait entre l'arduino et les pcb header connector, pour pouvoir utiliser les pins A3 et A4

c'est un peu plus clair ?

[leech4ever]

Je pense avoir mieux cerné la problématique.. Mais pas totalement à mon avis ^^!
En tout cas j'utiliserai un câble de façade de tour pour faire la connexion entre deux points au vue de ton dispositif.
Première idée qui me passe par la tête..

[JuL]

tu peux pas simplement faire un pcb intermédiaire sur une plaque prototype?

[hycday]

@leech4ever : je ne vois pas trop ce que tu insinues

@JuL : si, mais comment la relier à l'arduino ?


edit: à moins que...je mette l'arduino sur la plaque intermédiaire, faut que je regarde si ca peut fonctionner en effet...pas bête (think out the box)

[tutor59]

Sans doute, il te faudrait quelque chose comme ca http://www.ebay.fr/itm/like/36059498081 ... ps&lpid=97" onclick="window.open(this.href);return false; et quelque chose comme ça :
http://fr.aliexpress.com/item/10pcs-40P ... 21874.html" onclick="window.open(this.href);return false;
A verifier.
Si c'est pour faire un proto, tu mets généralement. La carte à coté de la plaque prototype
, et tu relies avec des câbles comme ceux donné dans le premier lien.

[hycday]

en fait, j'ai déjà qqch qui fonctionne, qui tourne
j'ai déjà mon arduino posé sur des trucs comme ca : http://fr.aliexpress.com/item/10pcs-40P ... 21874.html" onclick="window.open(this.href);return false; et le tout sur le PCB

mais sur le circuit imprimé PCB je n'ai pas de "sorties" pour certains pins du arduino
du coup je cherchais un moyen de rajouter des cables, entre le arduino et les trucs comme ca http://fr.aliexpress.com/item/10pcs-40P ... 21874.html" onclick="window.open(this.href);return false;

utiliser une carte de prototypage revient à oublier completement le PCB, ce qui n'est pas le but...

[DarkTrooper]

Ton Arduino tient sur le PCB uniquement via les connecteur ou il y a des entretoises?

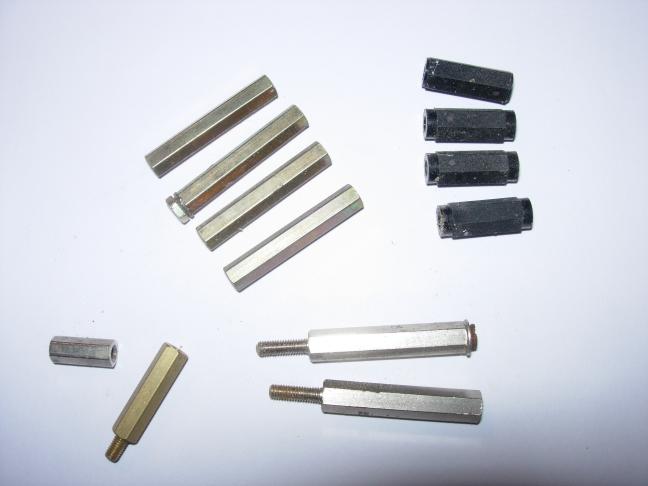

Car ce que tu peux peut-être faire c'est mettre des entretoises
et réaliser la connexion avec un Jumper M-F

[hycday]

l'arduino pose sur des connecteurs, que j'ai soudé au PCB
seul certains pins de l'arduino (donc des connecteurs) sont dans le circuit, du coup les autres pins ne sont reliés à rien.

les entretoises ne vont que surelever l'arduino c'est ca ? du coup tu proposes que je realises les connexions (déjà existantes) entre l'arduino et le PCB (1cm à peine du coup, la hauteur des entretoises) via les jumper et que du coup pour les autres pins, j'aurais aussi uniquement à rajouter des cables pour utiliser les pins désirés, c'est ca ?

[DarkTrooper]

Voilà! Voici un croquis :

[tutor59]

sinon tu ne t'enquiquines pas et tu le fais à la barbare comme moi :
- tu soudes un fil sur l'arduino (testé et approuvé sur la pastille de l'alim de l'Arduino)
- tu dénudes un fil et tu l'introduis dans la partie femelle de l'arduino en le coudant (testé et approuvé pour toutes mes connections à l'Arduino)
