[RESOLU] Fixation de composant électronique

[hycday]

Bonjour à tous,

Je me pose une question concernant la méthode à utiliser pour fixer carte mère, carte graphique (car non directement sur la CM), DD, carte wifi et alim dans la borne.
Y a-t-il quelque chose de particulier à éviter pour éviter des coup de jus, des courcircuitages et surtout, comment procédez vous ? simple vis direct sur le bois/pvc ? ou existe-t-il des supports sur lesquels on vis les composants ?

pour la carte mère, j'ai acheté des petits bouts en plastiques qui se vissent, et sur lesquels on peut visser la CM, je pense que ca ira.

Merci d'avance !

[DarkEagle37]

Coucou,
Tu peux utiliser la méthode tasseau/vis ou alors t'as les pieds de PCB (ici) qui permettant ça

[hycday]

hello DarkEagle37, oui c'est ce que j'ai pour la CM, car il y a les trous pr les vis, mais pr le reste, comment fais tu avec les tasseaux ? car il ny a pas de trous ds la CG, DD, carte wifi et alim pour les visser..

[DarkEagle37]

hello DarkEagle37, oui c'est ce que j'ai pour la CM, car il y a les trous pr les vis, mais pr le reste, comment fais tu avec les tasseaux ? car il ny a pas de trous ds la CG, DD, carte wifi et alim pour les visser..
La par contre...je sais pas te dire..

[kefran69]

Pour le DD et alim de simples petits tasseaux de chaques côtés suffiront à les maintenirs en place sans risque, pour la carte graphique tu as cette solution http://www.ldlc.com/fiche/PB00113548.html un adaptateur pour pouvoir la mettre à l'horizontale et peut être plus simple pour la fixer selon ta disposition.

[hycday]

Merci kefran69 ! pour le DD j'ai vu sur un WIP hier (jai oublié lequel...) une personne qui avait fixé son DD à la verticale, avec des tasseaux sur les côtés et en bas, et avec une barre metale pour pas qu'il tombe. puis j'ai lu qu'il avait mis une mousse pour éviter un faux contact.
as tu une idée sur le type de mousse ou n'importe laquelle fera laffaire ?

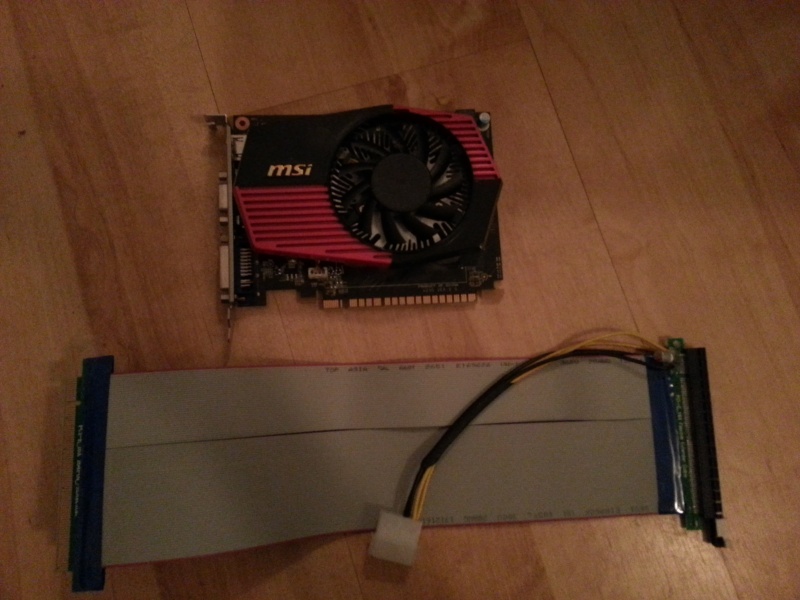

pr la CG j'ai acheté un extender cable pci express, afin que la CG puisse être délocalisé et fixé derriere lecran par exemple, mais il faudrait en effet que je puisse reproduire la meme idée que ton adaptateur ! c'est pas mal comme moyen de fixation ! (meme si j'aimerais la carte à plat pour gagné de lespace)

[kefran69]

Je n'ai pas vu ce WIP et je ne vois pas de quelle mousse tu veux parler mais peut être celle qui protège une carte mère à l'achat par exemple.

[hycday]

de la mousse antistatique ! (oui j'ai googler et ebayer) mais ca revient très cher pour de la mousse   :cyclops:

[Ozone]

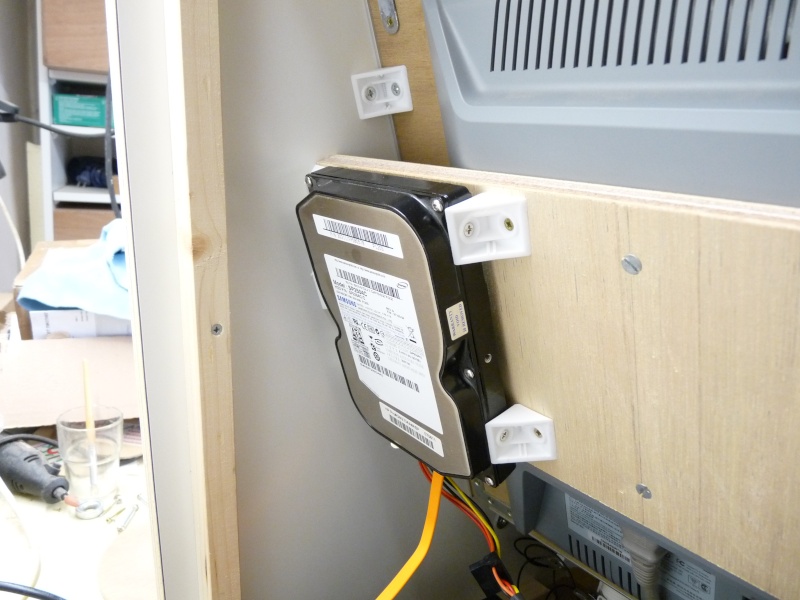

Chez moi le disque dur est fixé comme ça



Par contre si c'est pour disque dur externe ça marche pas.
Après un DD externe tu peux le poser dans le fond de la borne, collé avec du scotch double face pour miroir ça bougera pas. Pareil pour l'alim.

[camarade35]

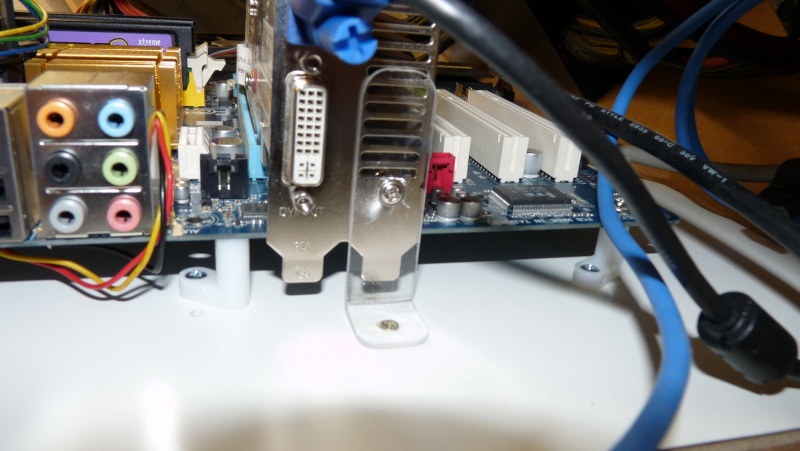

Alors là, je suis fier de moi, je vais citer Ozone d'un autre post qui répond à celui grâce à une photo

T'as pas moyen de faire un truc dans ce genre là pour ta CG? Ça ferait moins cheap que la ficelle.


Regarde sous la CM, les fixation PCB ^^

[hycday]

han ton DD est trop bien fixé Ozone ! superbe idée ces coins !
et pour la CM, j'ai trouvé des PCB dejà
en fait, cest plutot pr les composants ou je ne trouve pas de vis que j'ai un pb
mais le coup des tasseaux est interessant

[Ozone]

Pourquoi tu veux pas mettre ta CG et ta carte wifi sur la carte mère au fait?
Si tu nous postes une photo de tes composants on peut peut-être trouver des idées pour les fixer.

[hycday]

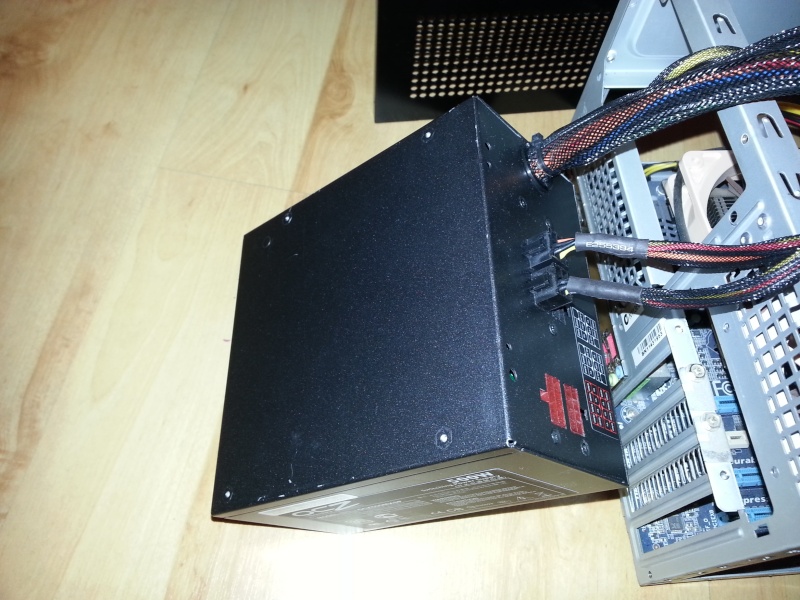

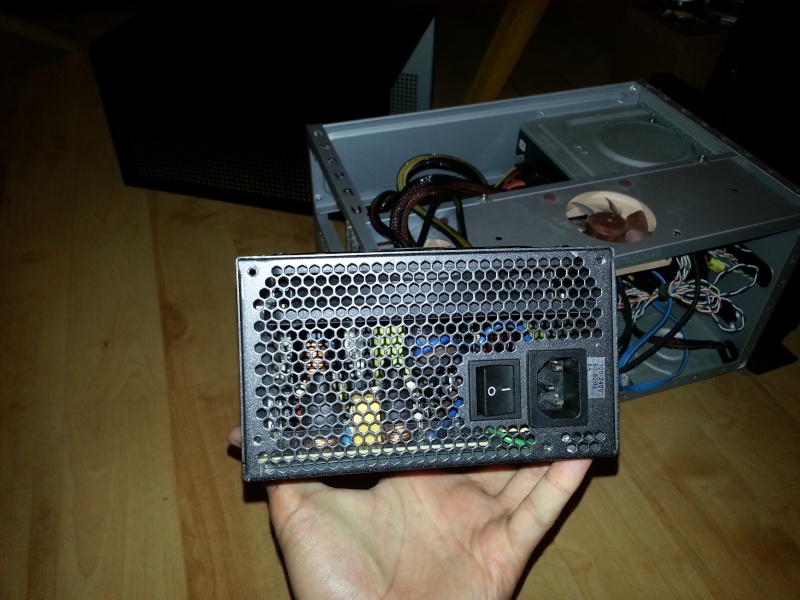

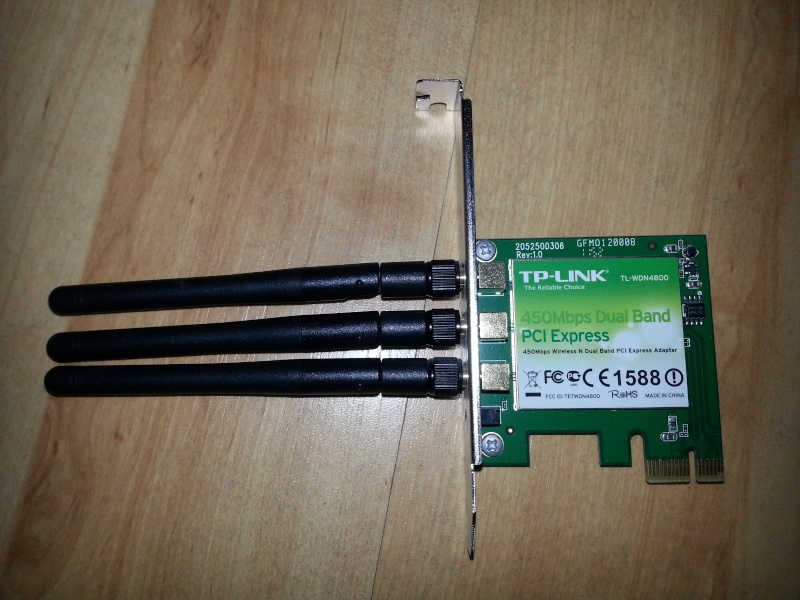

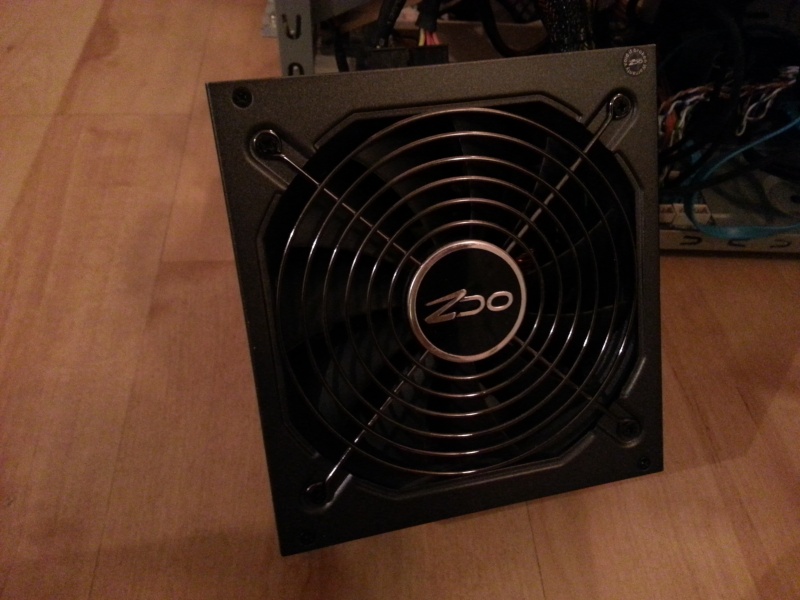

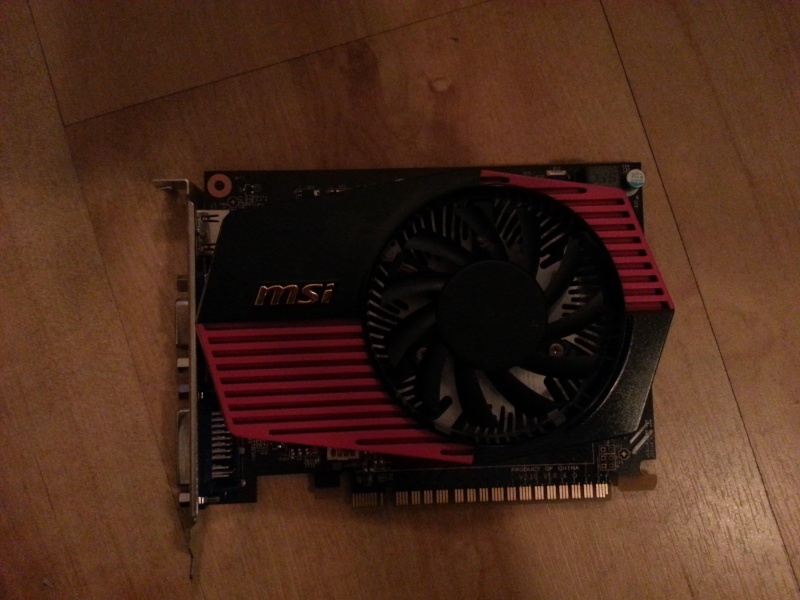

je compte brancher deux écrans sur la CG, j'hésite à avoir les prises de la CM (usb, rj45 etc) donnant sur l'exterieur de la borne. et je ne veux pas avoir les cables des écrans qui sortent pr se brancher sur la CM. Du coup, j'aimerais avoir la CG à l'intérieur, derrière l'écran. voici les images en effet, ca peut etre plus pratique.

[DarkEagle37]

Pour fixer les cartes en PCI, tu vire la plaque d'alu qui permet de les fixer à la CM et tu te retrouves avec 2 beaux troues pour fixer les dites cartes sur n’importe quel support.

[hycday]

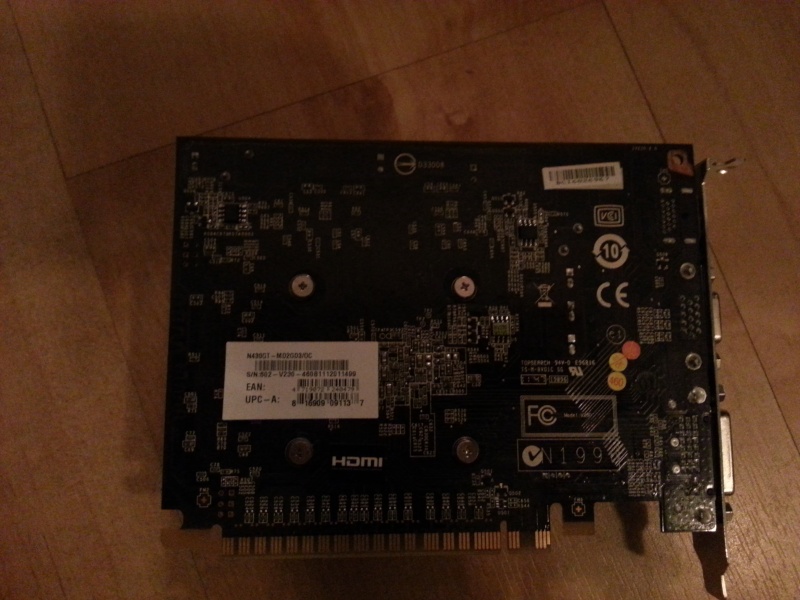

hmm pas vraiment, sur la CG elle ne sert qu'à pouvoir la brancher sur le boitier pc. si tu regardes sur la 1ere photo tu verras qu'il ny a pas de trous comme pour la carte wifi où ton idée va idée va m'être très précieuse !

[DarkEagle37]

Ya au moins un troue pour la CG, tu fixe avec une vis de ce côté là et tu bloque l'autre côté avec un tasseau.
Ou alors tu fixe la CG grâce à deux câbles tendus qui la maintienne en verticale et horizontale.

[Ozone]

Tu te ferais pas moins ch**r en déportant les usb et le reste, et du coup mettre la CG et la carte wifi sur la CM?
Pourquoi garder le rj45 si tu as la carte wifi?
Sinon comme le dit Dark, si u vires es équerres tu dois avoir des trous de fixation sur tes cartes.
Par contre ton adaptateur pci te permet pasd'avoir trop de distance entre la CM et la CG. Ta CG tu penses la fixer sur la porte ou sur un des côtés du bartop?
