Sony KX27-PS1 connexion PC

[kysermens]

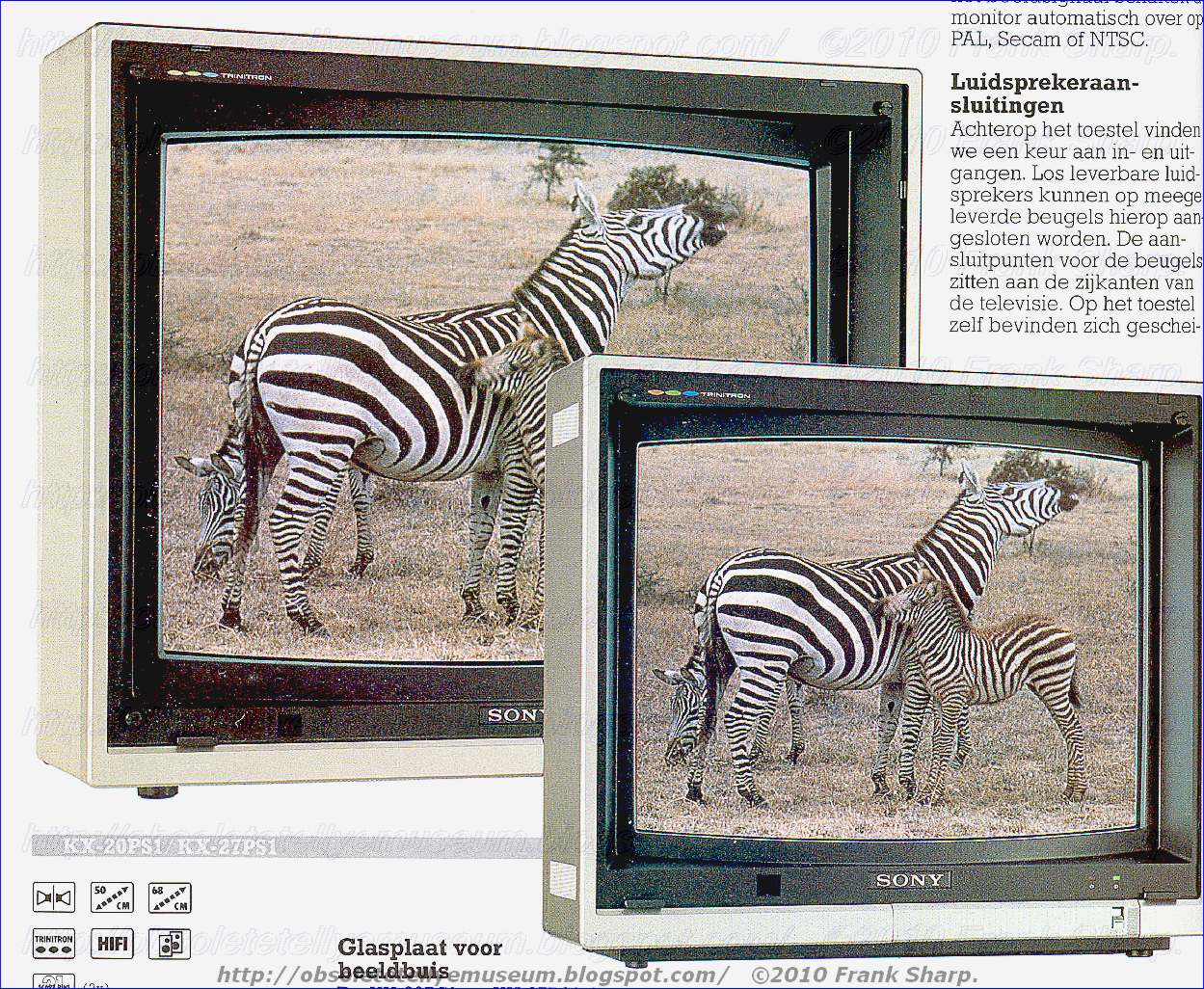

Bonsoir, je possède un moniteur trinitron Sony KX27-PS1, je voudrais de l'aide pour le brancher correctement au PC.



L’écran possède une péritel, mais je suis pas sur quel soit compatible RGB et donc avec le cable que j'ai récupéré:



http://www.ebay.es/itm/131577748414" onclick="window.open(this.href);return false;
(je peu pas encore faire mes essai la tv est au garage)

Ensuite il y a une connexion 34-pin multi RGB propre à sony (apparemment compatible avec une nappe IDE),



https://allpinouts.org/pinouts/connecto ... lti-input/" onclick="window.open(this.href);return false;

Et moi sur mon pc j'ai une radeon hd 4850 de gainward avec deux fiches DVI



https://fr.wikipedia.org/wiki/Digital_visual_interface" onclick="window.open(this.href);return false;

Du coup je me suis aussi penché sur ce cablage qui reste pratique pour protéger du 31khz



http://burogu.makotoworkshop.org/index. ... e-arcade-8" onclick="window.open(this.href);return false;

Alors après plusieurs jours de lecture j'ai la tête qui en à marre de réfléchir!
Qui peu m’orienter vers le meilleur câblage pour une belle image à l’écran?
Merci je compte sur votre aide car je suis un peu dépassé sur ce coup.

[kysermens]

Pensez vous que cette solution est viable, j'ai pas traité l'audio par contre.

( 1 sur 34-pin multi RGB) - Broche 14 +5 V (Alimentation pour le moniteur en veille)
(8/9/10 sur 34-pin multi RGB) - C5 masse analogique (Retour pour les signaux rouge, vert et bleu)
( 21 sur 34-pin multi RGB) - Broche 15 masse (Retour de la broche 18 et synchronisation analogique)
( 25 sur 34-pin multi RGB) - C1 rouge analogique
( 26 sur 34-pin multi RGB) - C2 vert analogique
( 27 sur 34-pin multi RGB) - C3 bleu analogique
( 30 sur 34-pin multi RGB) - C4 Synchronisation analogique horizontale

[kysermens]

Bon j'ai trouvé le petit ATOM 15 qui flash ma carte graphique, donc je pense oublier la solution de protection contre le 31khz.
Par contre pour le cablage, tous les avis sont le bien venu
