[DEMANDE PLAN] plus exactement de dimensions

Message par quaiquaike » 01 sept. 2021 - 22:17

Hello les fous du joystick

Je suis a la recherche du plus de dimensions possibles sur la borne "Naomi universal cabinet"

Si quelqu'un a les détails technique de cette borne je suis preneur.

L'idée étant de me faire une home made inspiré de ce look, mais sans détruire une borne originale, si personne n'a de détails technique je me a dispo une photo pour commencer a esquisser mon projet.

Le projet Borne DDR est a son terme, le pad pop and music est quasi fini , il faut que je prépare mon prochain WIP.

Merci
Pièces jointes

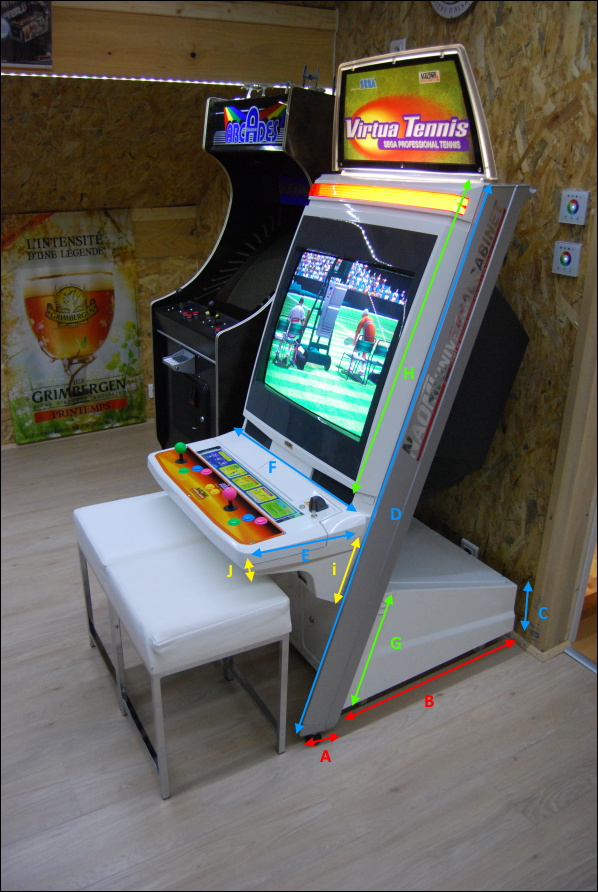

demande de cotes.jpg

Avatar de l’utilisateur
gui_2009
Connaisseur
Connaisseur
Messages : 381
Inscription : 05 juil. 2017 - 09:53
Localisation : Tours
A remercié : 76 fois
A été remercié : 92 fois

Re: [DEMANDE PLAN] plus exactement de dimensions

Message par gui_2009 » 02 sept. 2021 - 09:17

Salut @quaiquaike

J'ai une carcasse de Naomi à restaurer, elle est upright mais voici mon relevé de cotes :

A : 11,5 cm
B : 67 cm
C : 16,5 cm
D : 180,5 cm (pour la version upright)
E : 35 cm
F : 72 cm
G : 37,5 cm
H : 83,5 cm
I : 25,5 cm

Voilà !
Si tu as besoin de photos de détails, de cotes ou autres, tu peux me MP, j'ai la borne sous les yeux ;-)

A+

Avatar de l’utilisateur
raika
Gourou
Gourou
Messages : 603
Inscription : 25 juin 2018 - 13:46
A remercié : 232 fois
A été remercié : 143 fois

Re: [DEMANDE PLAN] plus exactement de dimensions

Message par raika » 02 sept. 2021 - 10:48

Moi j avais suivi ce tuto a la lettre quand j l ai passé en sitdown. Y a les plans avec les cotes pour que ça tombe au mm près: https://www.gamoover.net/tuto/chopper-s ... ne-sitdown

Avatar de l’utilisateur
quaiquaike
Habitué
Habitué
Messages : 76
Inscription : 17 janv. 2017 - 22:25
Localisation : Angers
A remercié : 27 fois
A été remercié : 25 fois

Re: [DEMANDE PLAN] plus exactement de dimensions

Message par quaiquaike » 02 sept. 2021 - 21:34

Merci messieurs pour ses réponses rapides, je vais déjà essayé de travailler sur ces bases.

si j'ai bien tout compris la Upright fait environ 1810 mm de haut et la sitedown 338mm de moins.

Vous êtes plutot Upright ou sitedown ?

Avatar de l’utilisateur
raika
Gourou
Gourou
Messages : 603
Inscription : 25 juin 2018 - 13:46
A remercié : 232 fois
A été remercié : 143 fois

Re: [DEMANDE PLAN] plus exactement de dimensions

Message par raika » 02 sept. 2021 - 22:22

Pas d souci, si ca peut aider. J ai joué en upright 2,3 mois avant d la mettre sitdown. Upright/ a l europeenne/US: pas pratique pour doser ( soit t es debout, soit mal assis sur des tabourets type bar). Sitdown en mode candy/ new net city, ça permet d jouer des heures seul ou avec des potes les pieds posés au sol.

Avatar de l’utilisateur
gui_2009
Connaisseur
Connaisseur
Messages : 381
Inscription : 05 juil. 2017 - 09:53
Localisation : Tours
A remercié : 76 fois
A été remercié : 92 fois

Re: [DEMANDE PLAN] plus exactement de dimensions

Message par gui_2009 » 07 sept. 2021 - 18:42

Salut @quaiquaike

Scuse, j'avais pas vu la cote J : 10 cm
oila ! ;)

Avatar de l’utilisateur
snuf69
Modérateur
Modérateur
Messages : 2545
Inscription : 31 déc. 2013 - 00:00
Localisation : 38200
A remercié : 178 fois
A été remercié : 396 fois

Re: [DEMANDE PLAN] plus exactement de dimensions

Message par snuf69 » 10 sept. 2021 - 12:07

Salut
Tu n'as la place de mettre une NUC ?
Au prix de la construction tu va te rapprocher voir egaler la côte d'une carcasse de Naomi. Tu met une TV dedans et zou
Enfin c'est un avis ^^

Avatar de l’utilisateur
ninjanuin83
Gourou
Gourou
Messages : 799
Inscription : 04 juil. 2014 - 01:00
Localisation : ste maxime
A remercié : 115 fois
A été remercié : 131 fois

Re: [DEMANDE PLAN] plus exactement de dimensions

Message par ninjanuin83 » 10 sept. 2021 - 13:35

la meme que snuf ^^

Avatar de l’utilisateur
Cid2Nice
Connaisseur
Connaisseur
Messages : 259
Inscription : 14 août 2016 - 11:42
Localisation : 06730
A remercié : 31 fois
A été remercié : 27 fois
Contact :

Re: [DEMANDE PLAN] plus exactement de dimensions

Message par Cid2Nice » 10 sept. 2021 - 15:31

La même que Ninja, qui est la même que Snuf.

Avatar de l’utilisateur
Darksmile
Connaisseur
Connaisseur
Messages : 309
Inscription : 07 oct. 2017 - 22:05
Localisation : Cahors
A remercié : 162 fois
A été remercié : 145 fois

Re: [DEMANDE PLAN] plus exactement de dimensions

Message par Darksmile » 10 sept. 2021 - 17:32

Bonjour à tous,

Je regarde ce post car j'aimerais bien me faire une sitdown aussi pour jouer un peu plus lgtps de façon confortable.
Sauf que j'aimerais bien me faire un model HD. J'aime bien le look de la Naomi et je n'avais pas penser à une carcasse en point de départ.
Vous pensez qu'un écran HD dans une carcasse de Naomi ça pourrait le faire ? Ca vaut quoi un carcasse de Naomi ou de Vewlix ? Et surtout où trouver ça ?

Avatar de l’utilisateur
wildpumpk1n
Virtuose
Virtuose
Messages : 1110
Inscription : 04 févr. 2018 - 19:01
Localisation : Région Parisienne
A remercié : 253 fois
A été remercié : 201 fois

Re: [DEMANDE PLAN] plus exactement de dimensions

Message par wildpumpk1n » 11 sept. 2021 - 09:23

Darksmile a écrit :
10 sept. 2021 - 17:32
Bonjour à tous,

Je regarde ce post car j'aimerais bien me faire une sitdown aussi pour jouer un peu plus lgtps de façon confortable.
Sauf que j'aimerais bien me faire un model HD. J'aime bien le look de la Naomi et je n'avais pas penser à une carcasse en point de départ.
Vous pensez qu'un écran HD dans une carcasse de Naomi ça pourrait le faire ? Ca vaut quoi un carcasse de Naomi ou de Vewlix ? Et surtout où trouver ça ?
Alors une carcasse de NUC dans son jus... Mais vraiment du jus,.rouille and co tu dois être dans les 100e
En gros compte entre 100 (c'est bien) à 200e (là c'est moins bien ^_^ )
Pour une vewlix,.me semble que néo légende en ont vendu des chewlix pour 500e me semble en mode carcasse.

Tu pourras trouver des wip et photos de NUC avec LCD, je suis pas fan mais ça fait le taff.

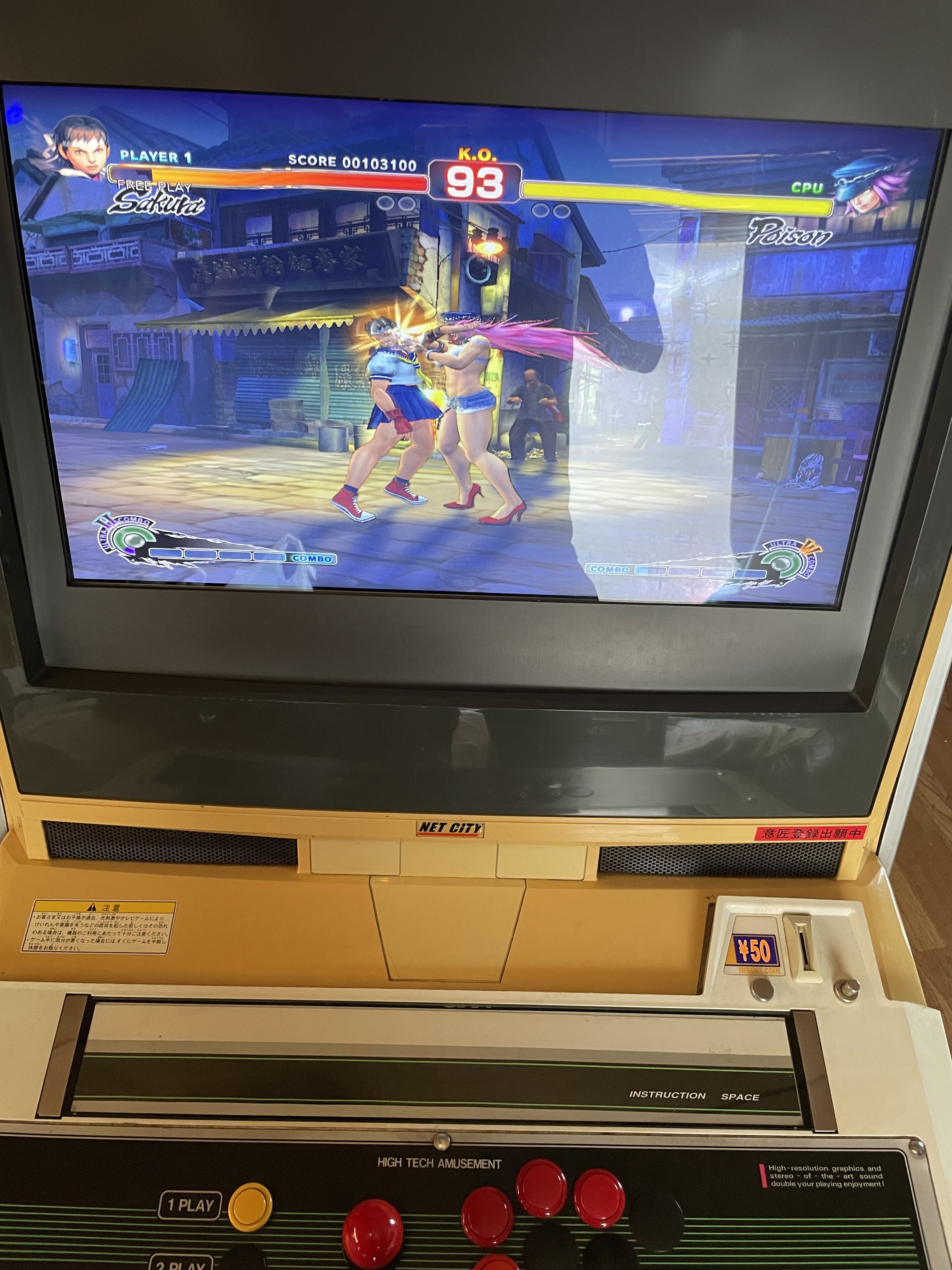

Un ami au Japon à récup une net City (même carcasse) avec un LCD vraiment bien intégré. J'essaie de te retrouver une photo.
Image-Image-Image
#Cid2nice"Mais y'a la planche Naomi en sakura véritable et vénérable du Japon"
