À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Touki_JAFF » 20 mai 2021 - 23:05

Bonjour à tous,

Je résume mon soucis, dans mon Atomiswave j'avais un Tube Samsung Flat et un châssis Hantarex qui est mort.
J'ai remplace le châssis pas un Sanwa 29PFX (KW0606A) puisque le tube semble compatible.

Mon problème, c'est que j'ai un défaut de géométrie que je n'arrive pas à réglé avec ce châssis.
C'est coté Horizontal, sur la gille ci-dessous, vous pouvez peut-être constater que la largeur des carrés n'est pas la même au centre qu'aux extrémités (droite et gauche).


Cela ne pose pas beaucoup de problème sur les jeux de combat ou "fixe".
Mais dans les jeux en déplacement horizontal c'est une autre histoire, car le déplacement est "rapide" sur les extrémités (droite et gauche).
Ce qui n'est pas spécialement agréable à l’œil

Du coup, peut-être que certains d'entre vous, avez, où avez eu ce type de châssis ?
Et si oui, avez vous rencontré ce problème ?

Je suis preneur aussi d'informations sur le connecteur CN104 qui se trouve à coté de la télécommande...


Et sur les deux fils sous le yoke.... (qui n'était pas utilisé avec le châssis Hantarex)


Voila, pour les questions du jours !

Avatar de l’utilisateur
Touki_JAFF
Passionné
Passionné
Messages : 167
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 36 fois
A été remercié : 36 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Touki_JAFF » 23 mai 2021 - 10:34

Il n'y a vraiment pas beaucoup d'information que le Net au sujet de ce châssis.
Les heureux propriétaire sont semble-t-il très contant de la qualité d'image, c'est déjà un bon point.

Mais même si il fonctionne avec mon tube, il y a un problème de Géométrie. :|
D'où l'ouverture de l'annonce [CHERCHE] Tube Pure Flat 29", on ne sais jamais ! :roll:

Merci de votre aide.

Avatar de l’utilisateur
snuf69
Modérateur
Modérateur
Messages : 2545
Inscription : 31 déc. 2013 - 00:00
Localisation : 38200
A remercié : 178 fois
A été remercié : 396 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par snuf69 » 23 mai 2021 - 12:54

salut j'ai un PFY c'est la meme chose
j'ai la meme platine
je n'ai pas ce genre de souci sur mon tube
je vais jeter un coup d'oeuil ds l'osd voir si il n'y a pas un reglage pour ça

concernant le connecteur cn 104, que veux tu savoir exactement?
++

Avatar de l’utilisateur
Touki_JAFF
Passionné
Passionné
Messages : 167
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 36 fois
A été remercié : 36 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Touki_JAFF » 23 mai 2021 - 13:28

Bonjour snuf69,

Après des heures et des heures de recherche, je pense que c'est le tube qui n'est pas 100% compatible.

Il faudrait pouvoir régler la "s-correction horizontal", lié à la vitesse de balayage (horizontal) qui va plus vite au centre sur un tube plat.
Hors, je ne suis pas un pro, donc je ne vais pas me lancer la dedans.

Concernant le connecteur cn 104, je voudrais juste savoir à quoi il sert, ?
C'est de la curiosité, car j'aime simplement connaître et apprendre.

Voila.

Avatar de l’utilisateur
snuf69
Modérateur
Modérateur
Messages : 2545
Inscription : 31 déc. 2013 - 00:00
Localisation : 38200
A remercié : 178 fois
A été remercié : 396 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par snuf69 » 23 mai 2021 - 14:00

Salut
Pour accéder au menu service (caché) si tu ne l'a pas trouvé
Il faut rester appuyer sur le bouton dégauss et démarrer la borne
Une fois que tu ira ds l'osd tu aura bcp plus de réglage

Pour le connecteur aucune idée non plus

Avatar de l’utilisateur
Touki_JAFF
Passionné
Passionné
Messages : 167
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 36 fois
A été remercié : 36 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Touki_JAFF » 23 mai 2021 - 14:58

snuf69 a écrit :
23 mai 2021 - 14:00
Salut
Pour accéder au menu service (caché) si tu ne l'a pas trouvé
Il faut rester appuyer sur le bouton dégauss et démarrer la borne
Une fois que tu ira ds l'osd tu aura bcp plus de réglage

Pour le connecteur aucune idée non plus
Je ne savais pas qu'il y avait un menu caché ! Je vais regarder ça !

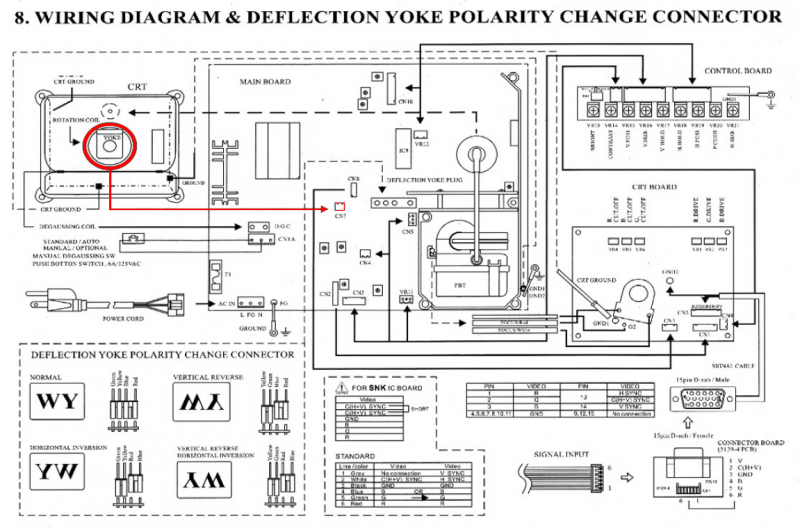

Concernant le CN104, j'ai pense que cela pouvais être pour la "bobine de rotation", comme sur le schéma des WAI-YA M3129D, ci-dessous.

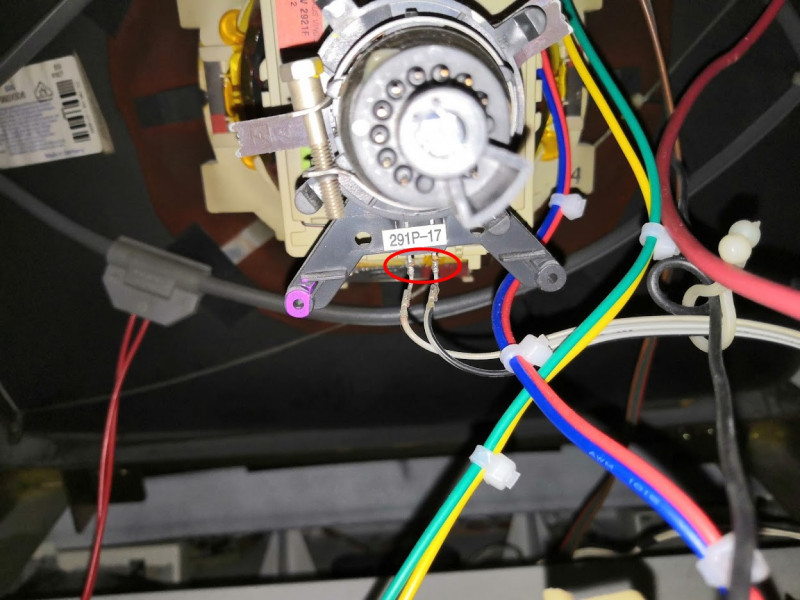

Peut-être les deux petits fils sous le yoke ?

Dernière modification par Touki_JAFF le 23 mai 2021 - 18:30, modifié 1 fois.

Avatar de l’utilisateur
Touki_JAFF
Passionné
Passionné
Messages : 167
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 36 fois
A été remercié : 36 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Touki_JAFF » 23 mai 2021 - 16:43

Alors, je viens de parcourir et beaucoup jouer avec le menu "caché".
Dans l'état cela ne change rien au niveau de la géométrie, toujours le même effet "problème".
En tout cas merci @Snuf69 pour l'information !

Dans le menu caché, on trouve d'ailleurs la rotation mais elle ne fonctionne pas chez moi.
D'où mon interrogation ci-dessus, il y a peut-être un rapport.

A suivre... :D

Avatar de l’utilisateur
Touki_JAFF
Passionné
Passionné
Messages : 167
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 36 fois
A été remercié : 36 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Touki_JAFF » 05 oct. 2021 - 19:50

Pour la suite ...
Je n'ai pas réussi à réglé se problème de géométrie (genre d'effet coussin).

Suite au changement de Tube par un Toshiba A68LTF356X (un peu marqué) la géométrie est maintenant OK.

Maintenant, c'est la marquage qui m’embête :lol:
Mais c'est déjà beaucoup mieux en jeu et pas trop visible 8-)

Donc il me reste de la patience pour trouver un tube encore correcte :D

Avatar de l’utilisateur
Sdf
Gourou
Gourou
Messages : 631
Inscription : 16 janv. 2014 - 00:00
Localisation : 82340
A remercié : 64 fois
A été remercié : 115 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Sdf » 07 oct. 2021 - 12:24

Salut,
Question conne, entre l’hantarex et le sanwa, t’as gardé le meme yoke ?
Si oui, cherche pas. Trouves un yoke de sanwa.

Avatar de l’utilisateur
Touki_JAFF
Passionné
Passionné
Messages : 167
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 36 fois
A été remercié : 36 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Touki_JAFF » 07 oct. 2021 - 13:22

C'est pas une question "Conne" ! Mais oui, j'ai garder le même Yoke, car j'en ai pas trouvé seul, d'où me recherche de tube "compatible" avec ce châssis.
J'ai repéré un Yoke Toshiba A68LTF356X, a voir si tjs dispo, pour essayer de l’adapter sur ce tube Samsung.

Mais c'est les étapes d'après qui me freine un peu :roll:
Car change physiquement le Yoke, n'est pas un vrai problème en soit.
C'est en cas de réglage derrière... que risque de me saoulé :?
Mais il faut bien se lancé un jour :lol:

Avatar de l’utilisateur
Sdf
Gourou
Gourou
Messages : 631
Inscription : 16 janv. 2014 - 00:00
Localisation : 82340
A remercié : 64 fois
A été remercié : 115 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Sdf » 07 oct. 2021 - 19:31

Ben en fait, tu prends le probleme a l’envers, le yoke n’est pas specifique a un tube mais a une platine. Les reglages permettent de l’adapter au tube par contre.
Du coup, ton probleme de geometrie initial est surement du au yoke compatible avec ta platine (plage de caleurs a peu pret idem) mais pas celui d’origine.

Avatar de l’utilisateur
Touki_JAFF
Passionné
Passionné
Messages : 167
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 36 fois
A été remercié : 36 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Touki_JAFF » 07 oct. 2021 - 20:44

On est d'accord.

Il est vrai que je pourrais déjà faire l'opération !
"Prendre le Yoke du tube Toshiba (un peu marqué) et le mettre sur le tube Samsung (non marqué)."

Il n'est reste pas moins que je ne suis pas encore alaise avec ce genre de "greffe".
Et si je n'arrive pas à effectuer le(s) réglage(s), ben je risque de me retrouver avec deux tube inutilisable. :oops:

Comme les tube, ou les Yoke, ne courent pas les rues, j'y viendrai peut-être... A moins que qu'un puisse partager ce savoir :D

Avatar de l’utilisateur
Sdf
Gourou
Gourou
Messages : 631
Inscription : 16 janv. 2014 - 00:00
Localisation : 82340
A remercié : 64 fois
A été remercié : 115 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Sdf » 10 oct. 2021 - 23:06

Salut, juste pour info, ton combo est constitué d’un tube, platine, mais aussi d’un yoke (un trio quoi). Ta platine DOIT ABSOLUMENT avoir un yoke d’origine ou de meme valeur (mesures a faire en ohm et milli henry) avec une marge de 5% (sur les valeurs) au risque de flinguer la platine (le pire) ou bien de generer des problemes de geometrie (le moins pire).
A ca, s’ajoute le tube, meme courbure, meme diagonale, meme connecteur, et savoir s’il est simple ou double focus.
Si tu coches toutes les cases, tu peux switcher le matos sans probleme. Je viens de le faire en remplacant mon tube toshiba 29 pouces a68kju96x bien rincé par un tube de tv en 28 pouces. J’ai donc gardé le couple yoke + platine.
Toi, en passant la platine sur un autre tube (et yoke), tu n’a plus de defaut de geo. J’en deduis donc que c’est ton couple yoke + platine qui fait defaut.
Il te reste donc a recupere le yoke de ton tube rincé pour le monter sur le tube qui va bien

Avatar de l’utilisateur
Touki_JAFF
Passionné
Passionné
Messages : 167
Inscription : 02 avr. 2018 - 12:11
Localisation : 77500 CHELLES
A remercié : 36 fois
A été remercié : 36 fois

Re: À la recherche d'info Châssis Sanwa 29PFX (KW0606A)

Message par Touki_JAFF » 11 oct. 2021 - 07:07

C'est juste une première pour moi... Avec l'appréhension qui en découlent.
Je vais attendre les prochaines vacances pour laisser l'idée mûrir et me préparer mentalement. 😅

Car mon tube Samsung qui était avec une platine Hantarex est bien de même courbure (Pure Flat), même diagonale, même connecteur (même le focus).
Donc la "greffe" est réalisable.

Merci pour toute les infos.
