[GALERIE] Raspy - Bartop

[raditz]

Bah le soucis et je sais que c'est un peu débile, mais je fais 1m96 et la plupart de mes potes ce sont des grosses masses
A tout hasard tu es volleyeur ?

[raik]

Ex-hockeyeur ^^

[raditz]

Ok. J'ai un cousin volleyeur pro qui m'avait parlé d'un projet bartop d'un gars de son equipe sous rasp...
Excellent projet, je suis.

[Odissine]

Merci ^^

t'as des boutons de 28mm?J'ai du 28 vissable que j'avais acheté dans un premier temps ... mais le clic clic me gonflait ^^puis j'ai finalement opté pour des Sanwa OBSN-30 et les deux s'adaptent sans problème.

[raik]

@Raditz: nop c'est pas moi du coup ^^

@Odissine : dacc! vais ptete reprendre ce layout, faut juste que je vois pour l'écran, t'as mis quoi sur ta borne? 20"?

[Odissine]

Très exactement :

[raik]

faut que j'me trouve un écran ce sera en récup je pense.

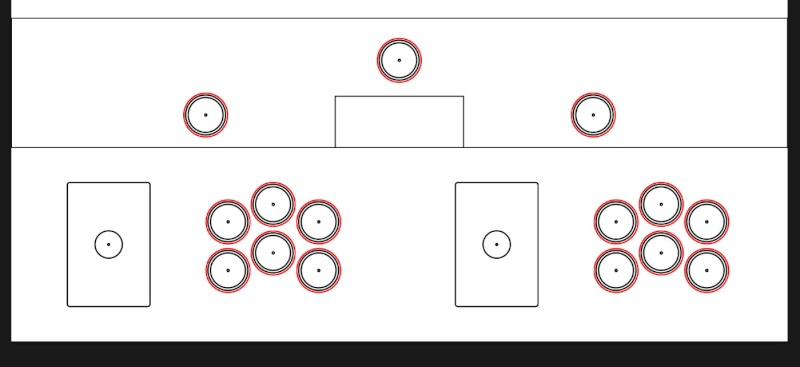

Bon bon bon... retour aux plans humpf

En haut le front panel (10cm de haut) et en bas le panel de 60cm de large sur 15cm donc.
Avec l'emplacement de l'ampli

[raik]

Dernière partie du matos reçue (me manque juste quelques cablages et adaptateurs).
Ecran 22" récupéré chez cash converter et j'attaque enfin les découpes.

Donc le bartop fera 60cm de haut, 60cm de large et 55cm de profondeur. ça va être un monstre en fait :p
Le poids gagné avec le matos du rasp sera compensé avec le bois, j'ai opté pour du mdf 18mm pour les sides et le panel.



Et ça c'est le panel prototype pour les espacements.

[jetmrfreez]

sa s annonce pas mal tous sa construction a suivre

quelle est la taille de l écran?

[raik]

22" tout juste

[raik]

Encore un peu d'avancement.

Mini-marquee fait (6cm de haut), me suis un peu (beaucoup) foiré sur l'emplacement pour l'ampli... vais rattarpaer ça avec de la pate à bois à moins que quelqu'un ait une meilleure solution?
Donc panel complet monté, marquee monté, reste à monter la porte arrière, le bezel et la planche pour l'écran.

Et petit changement sur le panel aussi, les boutons p1/coin/p2 sont revenus sur le haut.

[raik]

La suite...

Donc montage des charniéres pour la porte arrière avec les trous d'aération, pas de ventilo prévu étant donné que l'émission de chaleur est quasi nulle (à vérifier pour l'écran).
Montage de la plaque pour l'écran, et premier montage presque complet de la borne.

Et pour finir, je suis pas déçu du mini marquee en fait. c'est plus discret je trouve.

[Odissine]

Bien vu le pi pour l'aération
Très sympa pas trop large ?


Envoyé de mon iPhone

[raik]

C'est pas trés mince on va dire. Mais c'est ce que je voulais niveau espacement donc rien à dire!

Le bezel fait environ 6cm sur les bords de l'écran donc ca va encore

[lereverandnox]

Dis donc, ça avance bien ce bartop de bonhomme
Bon courage pour la suite !

[raik]

Et la suite! Arrêt de travail oblige, j'en profite pour avancer au max ^^

Donc rainures finies, au dremel donc plus jamais! C'est le truc le plus chiant et le moins pratique que j'ai eu à faire mais ça rend pas trop mal.
Montage complet fait, avec ajout des charniéres pour la porte arrière, et loquet magnétique ajouté.

Prise électrique faite, par contre je sais pas comment faire pour alimenter la diode, si quelqu'un peut m'orienter? je sais pas du tout comment faire le branchement là dessus.
Et ajout d'un second bouton on/off qui servira pour l'alimentation des boutons.

[mimso]

Nice, ca avance pas mal tout ca !

[raik]

ça avance beaucoup même!

Mais je viens de me rendre compte que je me suis un peu beaucoup foiré sur mes calculs et du coup j'ai un trou entre le plexi et le panel... du coup vais voir pour ajouter une sorte de porte verre.

Sinon, montage écranfait, correction du panel pour mauvais calcul (j'ai oublié 5mm pour une des plaques de montage) et c'est tout good!

[DarkEagle37]

Chouette, mais tu aurais dû défoncer ton panel, les sticks sont vraiment courts

[raik]

Ouaip c'est exactement la réflexion que je me faisais. Mais encore plus con : les deux parties du panel sont collées donc... je peux plus utiliser de défonceuse >_<
