[WIP] Bartop CRT tate et yoko 9“ PVM

Message par YaYaLanD » 10 juil. 2020 - 08:12

Salut !

Ca fait un momeent que je réfléchis à quoi faire de 2 PVMs 9“ achetés comme pour pièces...
Après quelques galères, j’ai réussi à réparer le premier qui n’affichait plus que du noir et blanc. :geek:
Le second, j’ai un peu plus galeré, l’image était toute tordue et à force de chercher, c’est l’alimentation principale qui mettait le bazar. J’attends les condensateurs et je vais avoir 2 écrans fonctionnels, 2 PVM9042 en RGB donc :mrgreen:

Après multiples réflexions, je sais quoi faire de mes 9 pouces...

J’ai décidé que j’allais monter des bartop old school, mais vraiment old school.

J’ai tourné le problème dans tous les sens, je ne voulais pas que mes Bartop ressemblent aux silhouettes des bartop LCD car je ne fais rien comme les autres :mrgreen:

J’ai écumé le net à la recherche d’inspiration est c’est sur ebay par hasard que je suis tombé sur ca :


Après réflexion, le cube est sympa mais le panel doit vite être injouable... alors j’ai fouillé YouTube et le net et c’est sur Arcade Flyers que la lumiere m’est apparue Avec ca


Mais je voulais plus de place encore sur le panel donc après tortue cérébrale, j’ai pondu ca


C’est un premier jet, je vais modifier des détails mais le gabarit c’est ça.

Concernant Les boutons blancs c’est start et select.
Pourquoi 4 boutons d’action ? Pas pour jouer à la NeoGeo non, non.

Cette machine sera sur base RaspberryPi 4 15khz avec une distribution spéciale.
Il n’y aura que de l’arcade, pas de consoles.
Pas de VS fighting non plus.

Donc 4 boutons, et bien tu as accès à presque toute la bibliothèque de jeux en fait.

Le PVM sera mis entier dedans sans la coque externe et sans la façade.

Petite particularité, le bezel est carré, donc son frère sera la même machine mais en tate. Avec que de l’arcade pixel perfect 15khz vertical :mrgreen:

Son stéréo avec petit ampli dont le contrôle du volume se fera en face. Avec une prise jack pour mettre un casque et couper le son qui va aux hauts-parleurs.

Le monnayeur sera relié à un carte de crédit de sorte que je puisses faire une gestion avancée du crédit comme sur mon Photoplay (wip ici renovation-et-cabs-en-construction-f20/ ... 17798.html )

Si, je dis bien si, ce n’est équivalent au dont d’un rein, tout le contrôle panel sera en inox plié avec une charnière dissimulée en bas pour pivoter vers l’avant.

La coin box sera accessible par derrière avec clé.

Derrière le PVM, il y aura une plaque sur charnière pour découvrir le système. Sur la trappe elle-même, il y aura le ventilateur, le Pi, le contrôleur, la prise 220v.
L’alimentation arcade sera sous le PVM vers l’avant, accessible depuis le contrôle panel. Le 12V servira à alimenter le ventilateur arrière et l’ampli son.

Le coffre, je voudrais le faire en véritable bois massif vernis si pas cher, avec T-molding sur les faces exposées.
Sinon ca sera un mélange de mdf 15mm et 10mm avec placage de feuille de bois façon marqueterie toujours avec T-molding.
Dans l’idéal, le monnayeur aura une plaque avant en inox mais je n’en trouve pas en vente sur net :(

Ca sera un système simple, sans fioritures, qui fleure bon le costaud bien vintage ;)

Juste un écusson de logo devant et une plaque gravée derrière avec les informations (comme a l’époque quoi)

Le véritable challenge ici c’est le bois. Je ferais des assemblages véritables avec tourillons discrets pour les pièces fixes :super: et système de charnière cachée pour les pièces mobiles.

Pour terminer, des patins caoutchouc en dessous et voilà.
Dernière modification par YaYaLanD le 11 juil. 2020 - 12:50, modifié 1 fois.

Avatar de l’utilisateur
YaYaLanD
Apprenti
Apprenti
Messages : 25
Inscription : 23 mars 2020 - 14:46
A remercié : 3 fois
A été remercié : 8 fois

Re: [WIP] Bartop CRT tate et yoko 9“

Message par YaYaLanD » 10 juil. 2020 - 08:16

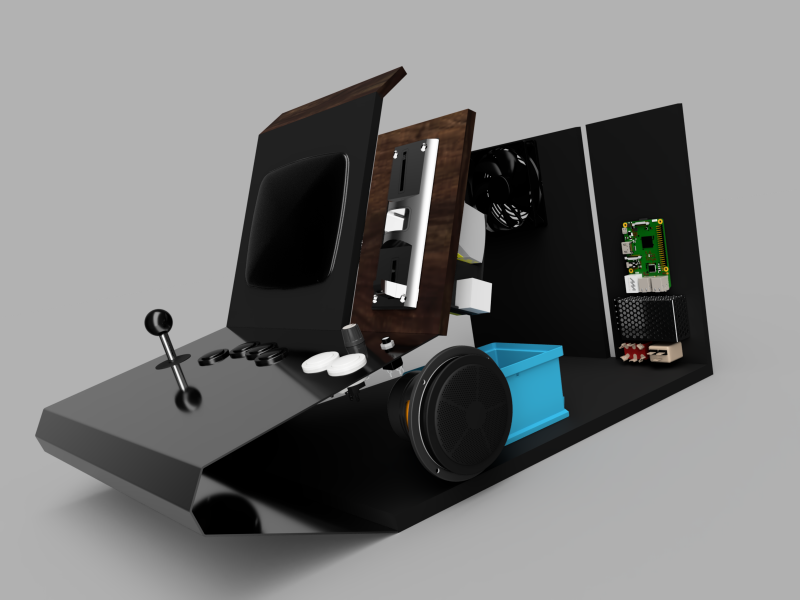

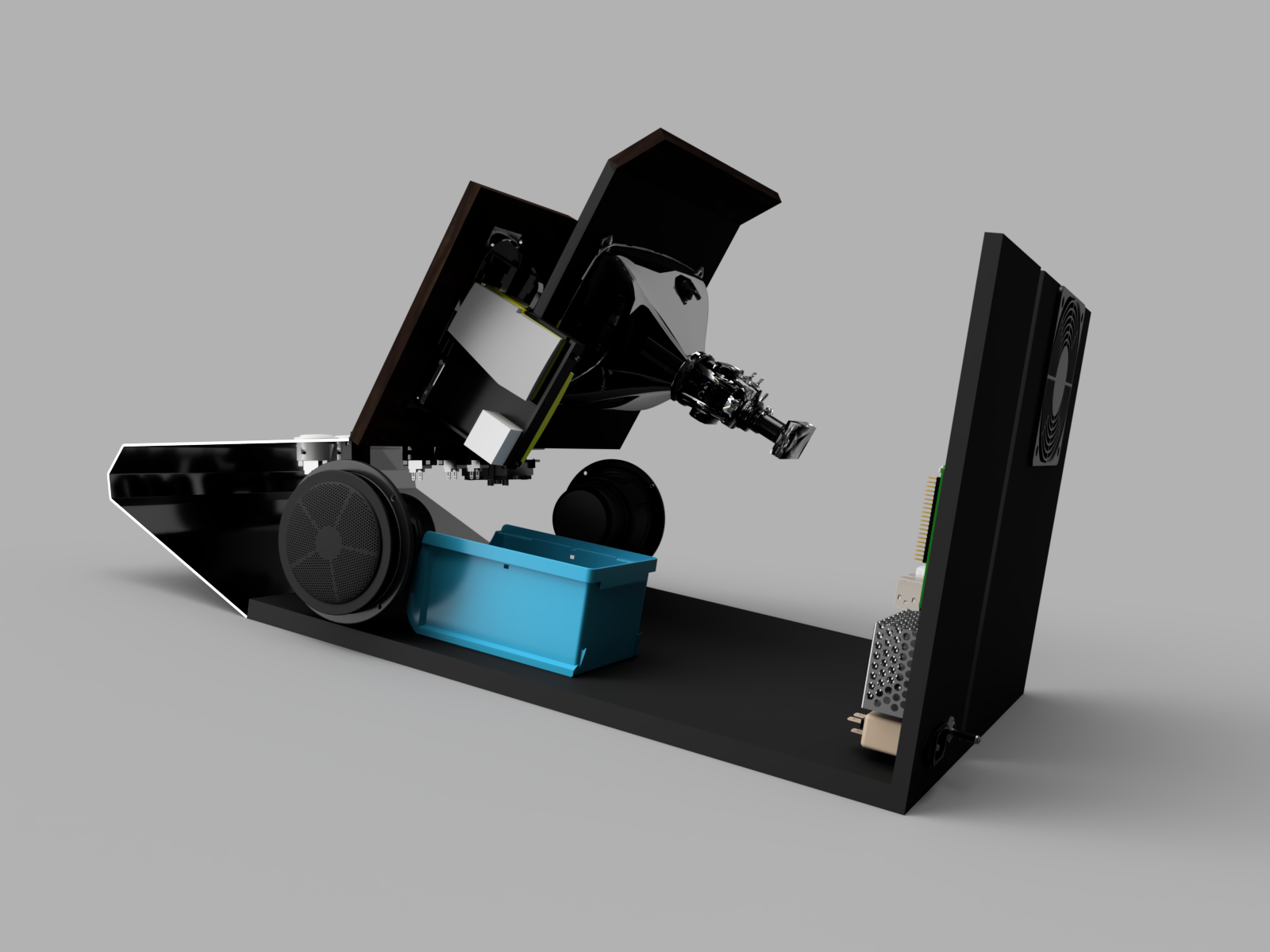

Rajout des composants interne.
Rajout des hauts-parleurs. Rajout de la prise de courant et du bon gros switch à bascule en acier bien vintage.

J'ai crée le contrôle panel comme une plaque de tôle à plier pour faire une simulation chez mon atelier de découpe/pliage de tôle... ca ne côute "que" 55€ en inox brillant donc je partirais avec cette solution car en plus, si je commande 2 plaques (et c'est mon cas) j'ai -15% sur la commande

Voici les rendus, pour moi le projet est déjà terminé en conception, c'est du basique de chez basique, il me faut réfléchir à la façon de gérer le bois (plaquage sur MDF ou bois véritable)


Avatar de l’utilisateur
YaYaLanD
Apprenti
Apprenti
Messages : 25
Inscription : 23 mars 2020 - 14:46
A remercié : 3 fois
A été remercié : 8 fois

Re: [WIP] Bartop CRT tate et yoko 9“

Message par YaYaLanD » 10 juil. 2020 - 08:19

Je suis en train de tracer les pièces les plus complexes... il y a un peu de travail et je suis pas super bien outillé pour la manœuvre donc je prends mon temps (j’ai piqué le set de géométrie de ma fille de 9 ans )


Dans l’ordre côté gauche, côté droit et plaque du milieu


Presque fini le travail de découpe

Avatar de l’utilisateur
wonderboy
Virtuose
Virtuose
Messages : 1264
Inscription : 31 oct. 2015 - 19:32
Localisation : cordemais
A remercié : 293 fois
A été remercié : 193 fois

Re: [WIP] Bartop CRT tate et yoko 9“

Message par wonderboy » 10 juil. 2020 - 10:37

Ça va envoyer du lourd 👍
https://mega.nz/#F!wFtmxYYA!g3nGmytS00kULDet-uWz9wPack Demarrage Dreamcast box v2 avec modif thème 4/3 ;)
https://mega.nz/#F!RV0U2QrI!5D1lsoe8AgnwTJzSfvP7RwPack Demarrage Naomi box v2(retroarch) :)
https://mega.nz/#F!ABkARI6R!FFQxOTflOXS7GfEOvNIz5APack Sega CD box v2 :o

Avatar de l’utilisateur
YaYaLanD
Apprenti
Apprenti
Messages : 25
Inscription : 23 mars 2020 - 14:46
A remercié : 3 fois
A été remercié : 8 fois

Re: [WIP] Bartop CRT tate et yoko 9“

Message par YaYaLanD » 10 juil. 2020 - 12:08

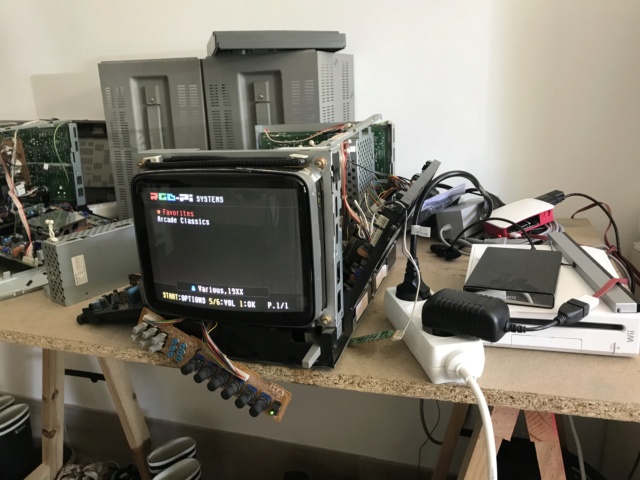

C’est vivant !!! 8-)

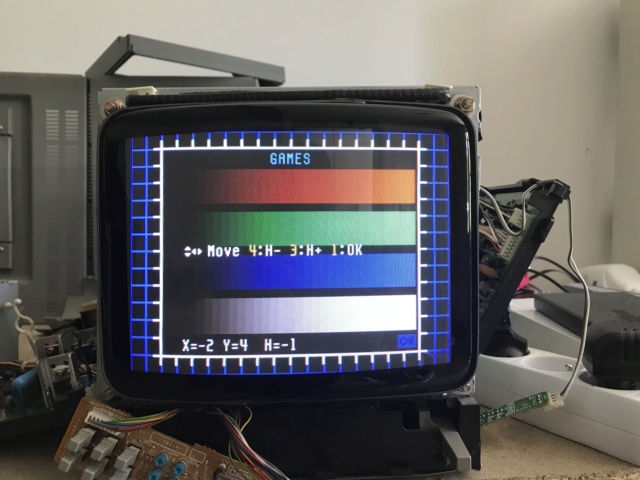

Il me faut régler un poil mieux la géométrie mais c’est pas mal déjà, l’image est magnifique !

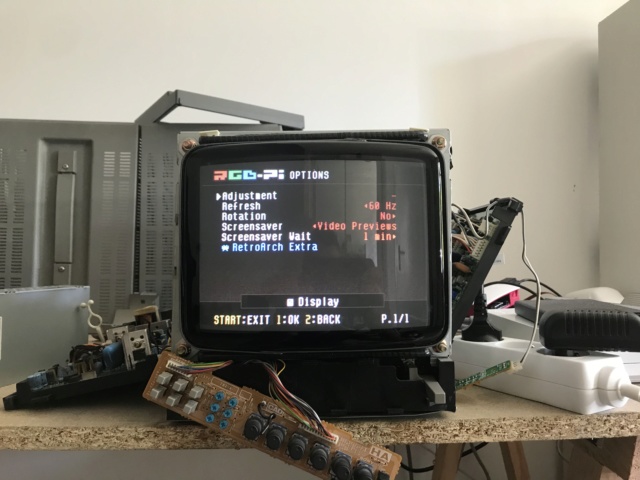

Image 15Khz sortie d’un Pi3B+ avec distribution RGB-Pi OS et leur câble peritel

Avatar de l’utilisateur
raika
Connaisseur
Connaisseur
Messages : 281
Inscription : 25 juin 2018 - 13:46
A remercié : 98 fois
A été remercié : 67 fois

Re: [WIP] Bartop CRT tate et yoko 9“

Message par raika » 10 juil. 2020 - 12:10

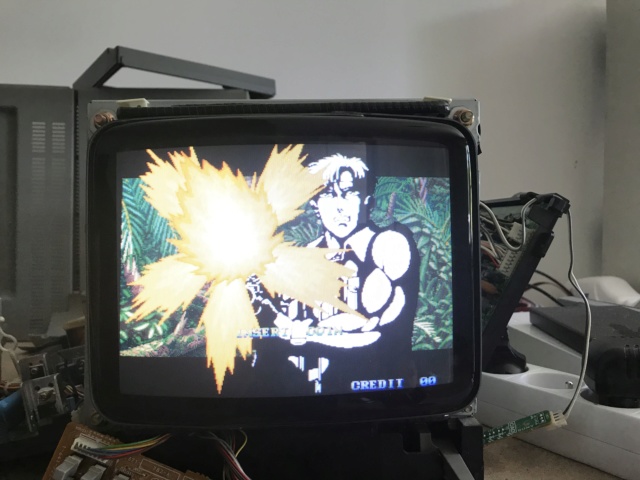

shock troopers pour le banc d'essai, très bon choix. Classe le design du bartop, ça fait honneur au pvm.
J'avais jamais vu une platine de PVM, c 'est fat!

Avatar de l’utilisateur
YaYaLanD
Apprenti
Apprenti
Messages : 25
Inscription : 23 mars 2020 - 14:46
A remercié : 3 fois
A été remercié : 8 fois

Re: [WIP] Bartop CRT tate et yoko 9“

Message par YaYaLanD » 10 juil. 2020 - 12:23

Tu as plusieurs cartes en fait dans le PVM... une qui gère les synchro V et H (balayage), une qui gère les formats PAL/SECAM/NTSC et 16/9, une au cul du tube qui gère le canon, une en bas au fond qui gère les les 4 voltages présents, une a l’arrière qui gère les entrées/ sorties, une en façade qui gère les réglages... ca fait du monde quoi

Avatar de l’utilisateur
Max85
Gourou
Gourou
Messages : 815
Inscription : 15 mars 2015 - 10:28
Localisation : Marly-le-Roi
A remercié : 309 fois
A été remercié : 251 fois

Re: [WIP] Bartop CRT tate et yoko 9“

Message par Max85 » 10 juil. 2020 - 20:28

Ca fait combien de longueur un PVM de cette taille ?

Avatar de l’utilisateur
YaYaLanD
Apprenti
Apprenti
Messages : 25
Inscription : 23 mars 2020 - 14:46
A remercié : 3 fois
A été remercié : 8 fois

Re: [WIP] Bartop CRT tate et yoko 9“

Message par YaYaLanD » 10 juil. 2020 - 21:29

217mmx217mm profondeur 352mm

Avatar de l’utilisateur
YaYaLanD
Apprenti
Apprenti
Messages : 25
Inscription : 23 mars 2020 - 14:46
A remercié : 3 fois
A été remercié : 8 fois

Re: [WIP] Bartop CRT tate et yoko 9“

Message par YaYaLanD » 11 juil. 2020 - 12:31

Réglage très fin du tube.
C’était plusieurs problèmes en même temps :
- rotation du yoke pour aligner horizontalement (ok)
- réglage de l’aperture en façade qui écartait les rayons RGB des uns des autres (ok)
- réglage de focus sur la THT (ok)
- réglage du cushion sur la PCB (ok)
- réglage de la taille V et H et position V et H sur la PCB (ok)
- réglage de la linéarité verticale sur la PCB (ok)

Voici le résultat...



Les photos de rendent pas grâce du tout.

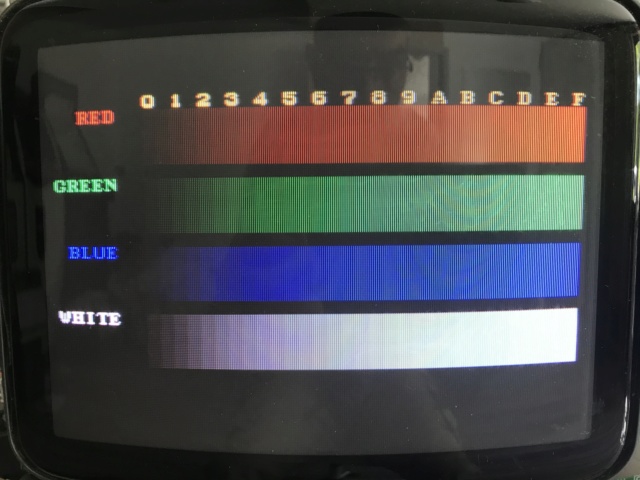

La première photo c’est une alternance d’un pixel de couleur et d’un pixel noir, c’est bien net.

J’utilise 240p test suite sur ma wii branchée en RGB 240p natif

Avatar de l’utilisateur
wildpumpk1n
Gourou
Gourou
Messages : 879
Inscription : 04 févr. 2018 - 19:01
Localisation : Région Parisienne
A remercié : 192 fois
A été remercié : 128 fois

Re: [WIP] Bartop CRT tate et yoko 9“

Message par wildpumpk1n » 11 juil. 2020 - 12:38

Poh poh poh! Beau boulot !
Ça envoie du lourd ton projet, bravo!

De base je penserais à bien créer les aérations passives, ça chauffe un pvm, le Ventilo aidera bien à faire circuler mais il faut bien penser à l'entrée, pas que la sortie.

Bref, chapeau pour le taff 😎
Image-Image-Image
#Cid2nice"Mais y'a la planche Naomi en sakura véritable et vénérable du Japon"

Avatar de l’utilisateur
YaYaLanD
Apprenti
Apprenti
Messages : 25
Inscription : 23 mars 2020 - 14:46
A remercié : 3 fois
A été remercié : 8 fois

Re: [WIP] Bartop CRT tate et yoko 9“

Message par YaYaLanD » 11 juil. 2020 - 12:47

Je vais poser le Pvm entier mais sans la carcasse de fermeture donc déjà il va prendre l’air grave. Le ventilateur sera placé pile au dessus du cul du PVM, un bon 12V de 12cm qui brasse bien en silence, et je comptais faire des trous sur la plaque du dessous du bartop, juste sous le pvm histoire que ca aspire de l’air.
Il y aura aussi un ventilateur 8cm sur la cloison intérieure pour extraire l’air autour du pi et le souffler vers le PVM et le pi sera refroidi par un ventirad en cuivre...

Donc ca va brasser :lol:

Avatar de l’utilisateur
wildpumpk1n
Gourou
Gourou
Messages : 879
Inscription : 04 févr. 2018 - 19:01
Localisation : Région Parisienne
A remercié : 192 fois
A été remercié : 128 fois

Re: [WIP] Bartop CRT tate et yoko 9“ PVM

Message par wildpumpk1n » 11 juil. 2020 - 13:35

Yes, top, si tu as une prise d'air passive en dessous, ça sera bien.
Image-Image-Image
#Cid2nice"Mais y'a la planche Naomi en sakura véritable et vénérable du Japon"

Avatar de l’utilisateur
YaYaLanD
Apprenti
Apprenti
Messages : 25
Inscription : 23 mars 2020 - 14:46
A remercié : 3 fois
A été remercié : 8 fois

Re: [WIP] Bartop CRT tate et yoko 9“ PVM

Message par YaYaLanD » 11 juil. 2020 - 14:23

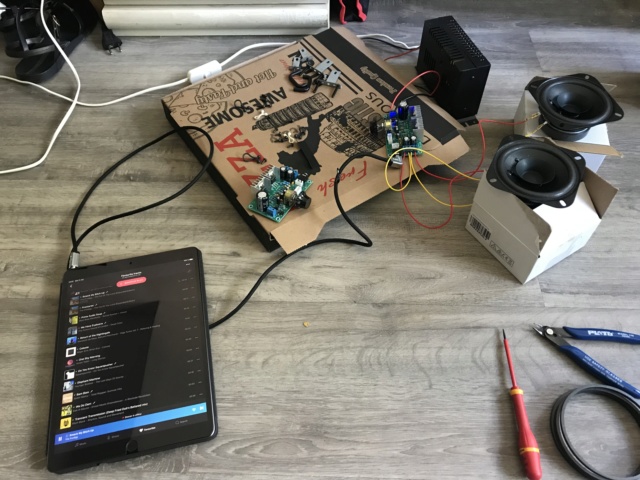

Premier test audio...
Alimentations ok
Amplificateurs ok
Enceintes ok

Le son est plutôt pas mal si on prend en considération qu’il n’y a pour l’instant pas de caisson de résonance (enceintes dans le vide)

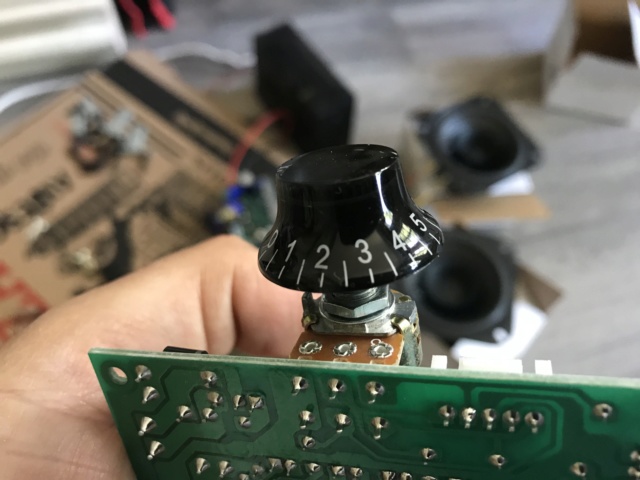

J’ai choisi des knobs de guitare gibson, le résultat va être bien retro bien beau :mrgreen:

C’est tout bon, le matériel audio pour les 2 bartops est ok, les alims aussi :D

Avatar de l’utilisateur
danidan
Habitué
Habitué
Messages : 69
Inscription : 27 janv. 2018 - 23:50
A remercié : 34 fois
A été remercié : 11 fois

Re: [WIP] Bartop CRT tate et yoko 9“ PVM

Message par danidan » 11 juil. 2020 - 16:27

Punaise cest beau.

Avatar de l’utilisateur
YaYaLanD
Apprenti
Apprenti
Messages : 25
Inscription : 23 mars 2020 - 14:46
A remercié : 3 fois
A été remercié : 8 fois

Re: [WIP] Bartop CRT tate et yoko 9“ PVM

Message par YaYaLanD » 11 juil. 2020 - 20:11

danidan a écrit :
11 juil. 2020 - 16:27
Punaise cest beau.
Attends ce n’est pas terminé, ca devrait vraiment être la folie si j’atteins le niveau de finition que je recherche
