[WIP] Bartop frankeezz classique

Message par vthinsel » 13 déc. 2020 - 22:06

Bonjour !

Ca y est, le projet à démarré ce WE. Préparation de la partie basse de la borne. Découpage, perçage, défonçage, ponçage, lamellage, sous-couchage , peinturage....

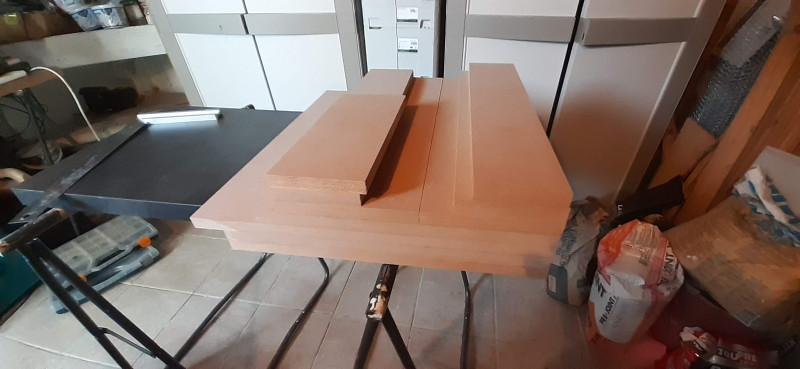

Les panneaux MDF 18mm:

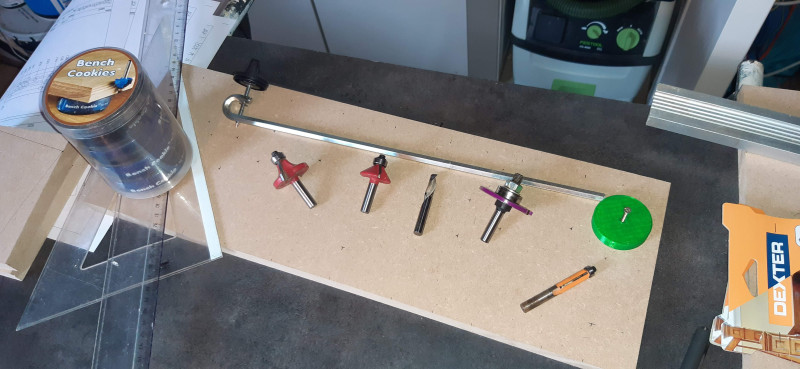

2-3 fraises et repérage des perçages à faire:

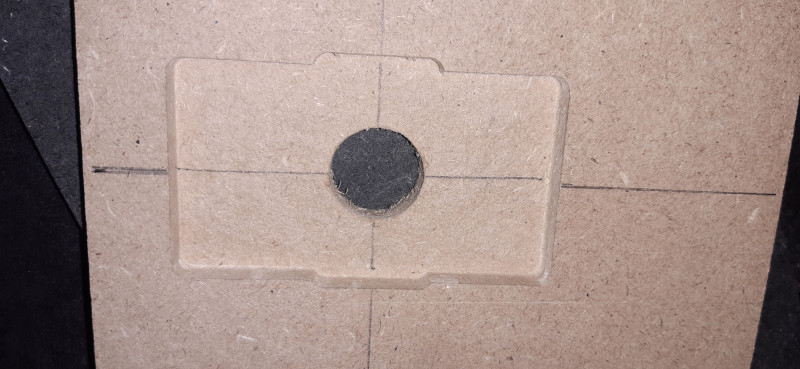

La découpe pour les sticks:
On assemble tout:

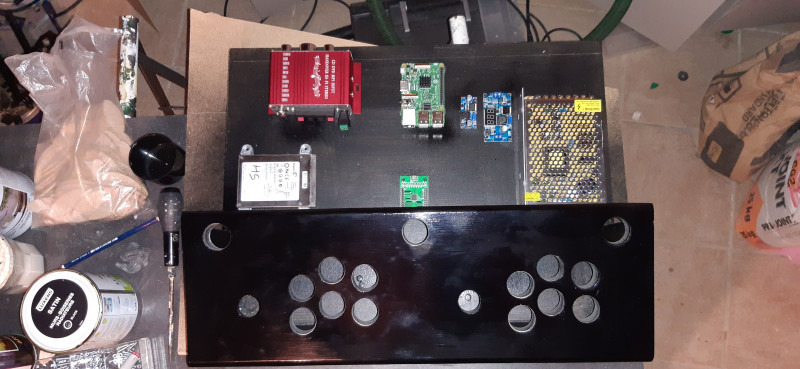

Un coup de peinture préliminaire (on voit déjà des traces de doigt sur le noir.....) - ca va finir avec des stickers tout ça. Présentation pour l'implantation de la quincaillerie (raspberry + HDD, ampli, régul tension, alim, etc)
La suite va se faire en famille pendant les vacances, histoire de s'occuper pendant les vacances.

La suite bientôt :)

Avatar de l’utilisateur
Irus1980
Connaisseur
Connaisseur
Messages : 254
Inscription : 06 déc. 2019 - 11:36
A remercié : 4 fois
A été remercié : 17 fois

Re: [WIP] Bartop frankeezz classique

Message par Irus1980 » 14 déc. 2020 - 09:56

Jolie début ! bon courage !!!

Avatar de l’utilisateur
vthinsel
noob
noob
Messages : 7
Inscription : 01 déc. 2020 - 09:22

Re: [WIP] Bartop frankeezz classique

Message par vthinsel » 28 déc. 2020 - 16:51

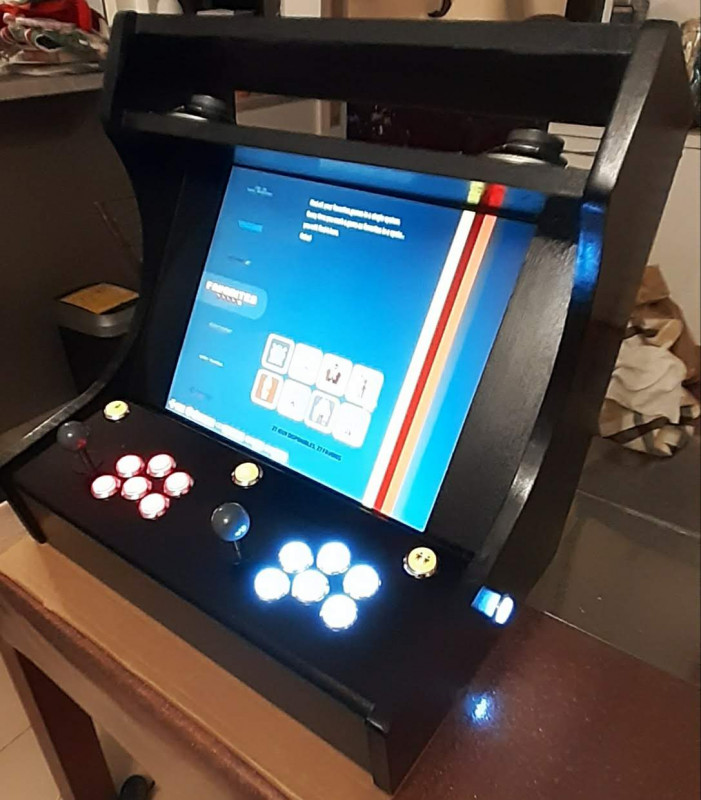

Et voilà ! C'est jouable à présent
Restera à rainurer et à mettre le t-mold quand il arrivera.
Et aussi arranger le son car la sortie jack du raspberry est vraiment pas top.
J'ai été agréablement surpris par les enfants qui m'ont aidé à la peinture, et assemblage des boutons (assez galère avec l'éclairage et les switchs). Et ils s'amusent bien avec, bien qu'éloigné des AAA de leurs consoles habituelles. L'esprit arcade.... :)
Pièces jointes

Avatar de l’utilisateur
Irus1980
Connaisseur
Connaisseur
Messages : 254
Inscription : 06 déc. 2019 - 11:36
A remercié : 4 fois
A été remercié : 17 fois

Re: [WIP] Bartop frankeezz classique

Message par Irus1980 » 29 déc. 2020 - 19:54

Super boulot !
Le rainurage avec la peinture sa vas être chaud !
Pour l'audio c'est peu être ton jack qui n'est pas adapter car le RPI utilise un jack spéciale à 4 contacts !
moi j'ai utlisé un convertisseur HDMI --> vga + audio c'est pas mal du tous et c'est pas cher sur amazon ou ali.
Peu être un problème d'alimentation aussi a voir
@+

Avatar de l’utilisateur
vthinsel
noob
noob
Messages : 7
Inscription : 01 déc. 2020 - 09:22

Re: [WIP] Bartop frankeezz classique

Message par vthinsel » 06 janv. 2021 - 22:24

J'avais en effet quelques appréhension mais tout s'est bien passé sans une rayure :)
J'avais protégé avec du film la borne pour éviter la poussière. Le T-Mold est maintenant bien en place: je l'ai mis sur un radiateur pour le ramollir, et j'ai utilisé un maillet caoutchouc utilisé pour le carrelage d'habitude. C'est nickel maintenant !
Je suis passé comme tu le mentionnes par un adaptateur hdmi => vga+audio. même résultat. En branchant mon tel sur l'ampli le son est plutôt correct. Je vais creuser coté alim et raspberry. Je penses que l'alim 12V 5A est un poil juste avec le rpi, le HDD, les lumières, le son, etc. Je vais passer sur du 10A

Avatar de l’utilisateur
vthinsel
noob
noob
Messages : 7
Inscription : 01 déc. 2020 - 09:22

Re: [WIP] Bartop frankeezz classique

Message par vthinsel » 11 janv. 2021 - 09:01

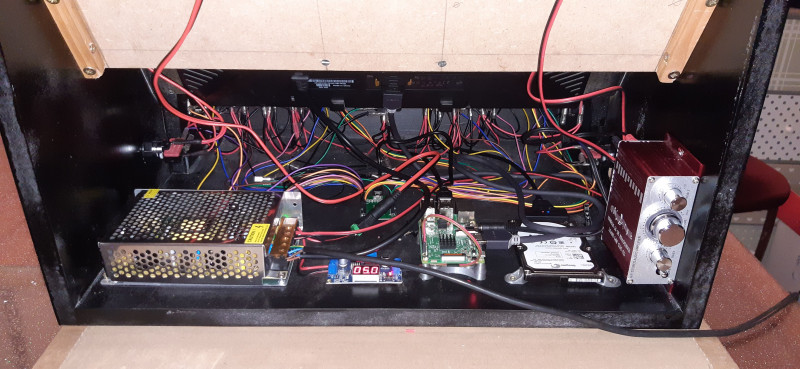

Ca y est, le son est correct à présent. Le problème était bien au niveau de l'alimentation. Je suis passé sur une alim 5V/25W meanwell et plus de problème ! J'alimente le raspberry par la prise USB (j'ai pris un cable que j'ai coupé, et raccordé les fils d'alim sur les bornes de l'alim meanwell)

Avatar de l’utilisateur
vthinsel
noob
noob
Messages : 7
Inscription : 01 déc. 2020 - 09:22

Re: [WIP] Bartop frankeezz classique

Message par vthinsel » 15 janv. 2021 - 14:05

Bon, le sujet est clos. Je suis au final passé sur un raspberry pi 4, alimenté par le port USB-C via un câble coupé, relié en direct à l'alim 25W. Tout est nickel, plus un seul warning d'alimentation, et son impeccable par la sortie jack. l'USB-C doit supporter plus d'ampères que le micro USB; Il n'y a qu'à voir la tête des câbles du reste.....
Reste à sortir 2 ports USB en façade pour clavier/souris et retrouver les classiques ordinausaures
