[WIP] borne, écran catho rotatif,

[babamimi262626]

bonjour a tous, les beaux jour arrivent j’espère trouver le temps pour attaquer la fabrication de ma borne.je voudrais faire une borne dans se style:

[babamimi262626]

bonjour,j'ai quelque photo, alors avant de les perdre je commence ce petit wip.
j'avais a ma disposition un écran crt et un "vieux" pc (de 2007 qui fait tourné pas mal d'émulateur). Je par sur un budget le plus bas possible
En voyant mon écran pas bien gros, je me suis dit que sa allé piqué les yeux sur les jeux verticaux et avoir pimball me tien a cœur. Du-coup je suis parti dans l'idée de faire un écran qui tourne et qui pivote

Alors c parti :

base du chassis

---

Un tas de bois qui traine,



un peu de travail,





(le système de l'entraineur du rabot ne marche plus d’où les traces sur la photo du dessus)

et j 'obtient la base du châssis, pour le moment je ne met pas plus de tasseau car je vais avoir surement des modif.

La partie écran

---

Ensuite la parti écran, je commence par le cadre qui vas soutenir l’écran, la j’achète le fer car il faut du costaud (je ne suis pas soudeur de métier le fer étant fin je ne maitrise pas bien)


puis je fais un châssis qui tiendra le circuit imprimer de la télé et qui vas me consolidé le cadre






et la je me dit; je fais tout sa mais si mon pc ne marche pas sur la télé, du coup création du câble vga/péritel. lisez bien les tutos en entier, ne faite pas comme moi trop presser, j'ai pris un mauvais câble et essai de suite après du coup carte graphique morte. Heureusement c’était un "très vieux pc"


maintenant je doit faire tourner cette télé, un pote me donne deux demie cercle qu'il avait démonté sur une remorque qui monte les ballots de paille rectangulaire toute seule (achats des roulettes)








Ça y est sa tourne










maintenant il faut motoriser tout ça :


je vais utiliser un moteur de lève vitre de voiture 'moteur lent et très costaud en 12V
Au début je voulais mettre une roue en plastique souple mais ça ne fait pas, ensuite je pensez découpé des "triangles" dans mon cercle pour faire comme un pignon mais trop long et il ne faut pas se louper sinon il faut ressortir la soudure. Donc je pense utiliser un courroie cranté :

Suite

Une petite avancé mais qui ma pris un peu de temps et surtout fait fumée mon petit cerveau
donc j'ai abandonné l'idée de la courroi car sa patinais, il falait trop de force pour quel "acroche", ducoup j'ai pensée a faire un espece de pignon,
mais c'est trop long a faire et il aurait dû être parfait.
Après une longue réflexion "put*** il y a des rainures pour les cables !!! (comme la plupart des lève vitre finalement).
c'est parti fixation du moteur et soudure au cadre

sur ce moteur il y a un emplacement pour deux cables, un câble pour chaque sens.La j'ai eu un souci, pendant que l'écran tourner les cables ce tendait beaucoup trop, du coup le système ne fonctionnait plus.
j'ai donc eu l'idée de faire un ressort et sont support pour que les câbles reste toujours en tension mais pas trop :

ensuite pour ne pas allez trop loin dans la rotation et tout casser j'ai fait une barre "d'arrêt" avec des boutons poussoir qui couperont le courant.

création du support tv (qui pèse très très très lourd) qui permettra de le mettre en mode pimball

ensuite j'ai mis des barres qui serviront de support au mdf et j'ai fait une peinture a la bombe a "l'arrache".

Çà y est cette partie est enfin terminé, je la redoutai, elle m'a bien fait suée et réfléchir des soirée entière...

Maintenant la partie qui concerne le bois, j'ai pris les mini planche qu'il y a dans les cartons de meuble de déménagement
pour faire un gabarit du contour de l'écran :




Placer comme il faut le centre de l'écran sinon il va ce désaxer pendant la rotation:

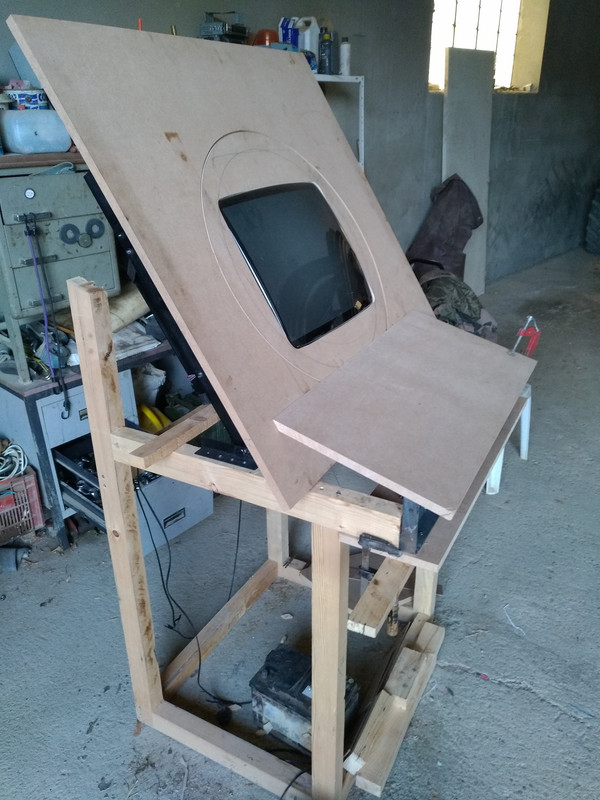

C'est parti je sors la défonceuse, je m'occupe d'abord du cercle, je le fais en deux fois;
- Par dessus la planche je coupe sur l’extérieur de mon tracé avec une fraise de faible diamètre et comme profondeur la moitié de la planche.
- Ensuite je la retourne, et avec une fraise d'environ 1cm de diamètre je coupe a l'intérieur du tracé sur la profondeur restante, ce qui donne:


Ensuite je "dégrossi" a la scie sauteuse l'intérieur de la planche ou il va y avoir la tv. Puis je fixe mon gabarit avec du double face
et je pose une fraise avec un guide sur la défonceuse (je le fais en 2 fois car la fraise n'est pas assez haute):

Le panel

---

Pour le panel, je voulais que le devant s’éclaire comme le marquee. Du coup j'ai fait une structure en fer (j'adooore la soudoure:))

Ensuite je fixe cette structure sur la planche avec des charnières (3 au final)

Sur la planche du bas je fait une rainure

Ensuite je pose la planche du dessus

La petite difficulté, faire la rainure bien verticale en face celle du bas

Et voila je peux passer une vitre ou un plexiglas et ouvrir le panel

Réception des boutons, quel bonheur quand on ouvre le colis

photo panel final a venir

La carcasse

---

Pour l’extérieur j'ai poser un grand panneaux de medium en 18 contre la borne, en me basant par rapport au panel et l’écran j'ai pu tracé un premier contour.
Puis sur l’établie j’ai ajouter 1 ou 2 cm en plus sur les partis droite.

Ensuite avec la défonceuse et une fraise a dupliqué, je fais le deuxième coté a l'identique.

Après je fixe des tasseaux (de dimension modéré hein baka ) sur les deux cotés, 2 pour le fond et 4 pour le haut.

Bon il y a des moment ou sa ne marche pas comme on veut, du coup pour les 2 planches suivantes je vais devoir faire des section mastic

Vue de l’intérieur

Fermé les yeux, c’est le moment du carnage

Et voici pour le moment, maintenant je doit faire mon système de déplacement pour continuer la partit basse

Pour le déplacement

---

Système qui vas permettre de levée la borne

Et voila pour le moment

[bakaskal]

Super travail, la vache !! Tu ne chipotes pas sur la grosseur des tasseaux (si on peut encore appeler ça des tasseaux ^^) et du métal.
Je sais que c'est de la récup mais va falloir mettre des roues de compétition pour bouger la bête.

En tout cas, très jolie frame et système de rotation, hâte de voir la suite...

[Badaud]

La classe Mika !!

Y'a du boulot !!! Bravo


Mais mais mais... Tu vas la gérer comment la rotation de l'écran au niveau du frontend ?



En modifiant l'option de mame et en cochant "false" pour les bezels, le jeu se lance orienté à 90°lorsque c'est natif.

J'imagine que c'est possible aussi sur une 15k......

Y'a forcément eu des cas auparavant pour un frontend avec écran rotatif !

Tu t'es renseigné ?

Y'a des costauds qui savent déjà comment faire ?

[Funkychild]

Sacré boulot.

Bravo.

[babamimi262626]

merci beaucoup
bakaskal oui c'est presque des poutres déjà par ce que je suis dans une famille de gros bourrin puis quand j'ai vue le poids du crt je me suis dit faut du bon fer et du coup au final le système de rotation pèse un âne mord (je n'ai rien contre les âne quoique en saucisson c'est très bon ) , au moins je suis sur que sa tienne
Badaud j'ai vue deux ou trois vidéo sur YouTube ou on vois l'image se tourné quand l’écran tourne, sinon j'ai pensé a plusieurs solution a vérifier :
-faire un bouton (ctrl et fleche gauche ou droite) grâce au hack clavier si j'ai assez de touche
-ou au démarrage de la borne avoir le choix entre deux box horizontal ou vertical (pas sur du tout que ça soit possible)
-ou dans les options jeux par jeux comme tu le montre je crois
quand je vois tout se que vous faite sa doit être possible

[bakaskal]

+1 pour le saucisson d'âne !!!

J'ai vu que tu avais un fenwick et des palettes, ca aidera au transport au moins jusqu'à la porte d'entrée ^^

[chamcham]

Suuuuuupeeer l'écran rotatif, ça fait quelque temps que je suis en réflexion sur une future borne 15k et ça donne des idées la rotation de ton écran, rêvant d'une astro city (totalement introuvable par chez moi) je vais m'appuyer sur le boulot titanesque de Makoto .

Badaud pose une très bonne question sur la passage du tate en yoko, c'est forcément possible, par contre pour l'option du bouton qui fait passer l'écran du tate en yoko (j'imagine avec irotate ou équivalent) ça va simplement faire une rotation de ton écran avec le jeu qui restera dans la même configuration qu'en tate avec les bezels.... je pense qu'il faudra gérér depuis les options pour que les jeux soit directement en yoko et ensuite gérer avec le bouton, ou bien tu as encore la possibilité de gérer le lancement des ces jeux avec des ahk en y intégrant irotate par exemple........

Ce ne sont que des réflexions comme ça, je ne suis pas spécialiste du sujet, je dois même dire certainement des conneries et de plus je n'ai pas encore commencer mon projet (et comme c'est parti ce ne sera pas pour maintenant )

Bonne continuation et je vais suivre ton WIP avec grand intérêt, je sens que je vais apprendre plein de choses

[Badaud]

La solution de modifier les options dans RL, pour que le jeu se lance automatiquement à 90° fonctionne bien sur une HFSBox SP.


Si quelqu'un peut tester ça sur une 15k !!
Je ne sais pas du tout si les scanlines, les réglages, vont suivre le mouvement....

Ensuite, il n'y a plus qu'à faire pivoter l'écran manuellement...

Tu comptais rajouter un ptit moteur pour que la rotation s'effectue mécaniquement ?


Les deux box au démarrage c'est une super idée, mais comment effectuer la sélection uniquement au panel ?

[babamimi262626]

bonjour merci pour l'info chamcham je vais regarder ça de prés
voici une vidéo pas mal, on a l'impression que c'est la sélection du jeu qui fait tourné l’écran donc on doit pouvoir faire des truc de fou " onclick="window.open(this.href);return false;
bhé alors badaud on ne lit pas jusqu’au bout )
oui je vais mettre 2 moteur de lève vitre électrique : 1 pour faire tournée l’écran et l'autre pour l'inclinaison pour pimball
ou je mais un transfo pour sortir du 12V continue ou je me sert des fils du pc qui sorte en 12V mais je ne c pas si c'est faisable
je pence mettre 4 flèche sur le panel qui contrôle les moteurs (il sera bien large et long donc je pence avoir assez de place)

dans ce style
il faut aussi que je pence a faire des "cales" pour pas que l'écran tourne trop loin (pour que les fils tiennent et pour ne pas tout arraché il vas tournée dans un sens et revenir dans le sens opposé)

[Badaud]

Effectivement, c'était juste sous mon nez en plus

J'ai du trop me focaliser sur la partie frontend ^^

Canon la vidéo, ce serait donc possible depuis une 15k modifiée alors !?

Bon courage pour automatiser le processus de rotation de l'écran, il va falloir sortir quelques lignes de code.

Ca ne doit pas être bien sorcier pour un connaisseur...

[ezuok34]

Slt, Excelent le système:) Vraiment bravo!

bonjour merci pour l'info chamcham je vais regarder ça de prés
voici une vidéo pas mal, on a l'impression que c'est la sélection du jeu qui fait tourné l’écran donc on doit pouvoir faire des truc de fou " onclick="window.open(this.href);return false;
bhé alors badaud on ne lit pas jusqu’au bout )
oui je vais mettre 2 moteur de lève vitre électrique : 1 pour faire tournée l’écran et l'autre pour l'inclinaison pour pimball
ou je mais un transfo pour sortir du 12V continue ou je me sert des fils du pc qui sorte en 12V mais je ne c pas si c'est faisable
je pence mettre 4 flèche sur le panel qui contrôle les moteurs (il sera bien large et long donc je pence avoir assez de place)

Brancher directement sur le 12v de l'alimentation du pc c'est possible mais personnellement je pense qu'il vaut mieux utiliser une alimentation autre avec un interrupteur supplémentairement pour la mettre hors tension une fois la rotation faite.

[souki]

C'est du très beau boulot jusqu'à maintenant, de la belle soudure.

[ezuok34]

merci beaucoup
bakaskal oui c'est presque des poutres déjà par ce que je suis dans une famille de gros bourrin puis quand j'ai vue le poids du crt je me suis dit faut du bon fer et du coup au final le système de rotation pèse un âne mord (je n'ai rien contre les âne quoique en saucisson c'est très bon ) , au moins je suis sur que sa tienne
Badaud j'ai vue deux ou trois vidéo sur YouTube ou on vois l'image se tourné quand l’écran tourne, sinon j'ai pensé a plusieurs solution a vérifier :
-faire un bouton (ctrl et fleche gauche ou droite) grâce au hack clavier si j'ai assez de touche
-ou au démarrage de la borne avoir le choix entre deux box horizontal ou vertical (pas sur du tout que ça soit possible)
-ou dans les options jeux par jeux comme tu le montre je crois
quand je vois tout se que vous faite sa doit être possible

En théorie^^ si tu utilise VMMaker pour généré les modes vidéos (étape obligatoire) y à une option pour configurer l'écran (mode: horizontal ou vertical(fixed) et rotation vers la droite/gauche) jamais tester les modes rotations donc à voir^^ ensuite petit bouton ou contacteur bien positionner sur le système de rotation pour changer le jeu de sens.

[babamimi262626]

Bonsoir des petites nouvelles du wip sont dispo

[bakaskal]

Putain le monstre !!! un mélange entre mastoc et finesse

Je trouve que ton cadre métallique rotatif est très bien réalisé, au top et j'aime aussi la justesse du cadre MDF pour ton tube

Ça prend une jolie tournure !!!

[babamimi262626]

merci baka

je suis en pleine commande sur smallcab pour le panel, mais je ne retrouve plus l'info.
https://postimages.org/fr/

Quand j'ai installé le 15k sur le pc,il me semble avoir lu qu' il faut attendre un peu avant d'allumer la tv.
Mais avec une carte placé entre la carte mère et la carte graphique, c'est possible de tout allumer en même temps.
j'ai fait un câble vga/péritel qui marche.
est ce que c'est bien cette carte : PCB JAMMA To Scart ? merci

[Landonien]

Effectivement travail de fou.

Bravo

[babamimi262626]

merci @Landonien j'ai vue sur un de tes sujet que tu parler de cette carte, la pcb jamma to scart . est ce que tu aurai la réponce a ma question juste au dessus ?
"Quand j'ai installé le 15k sur le pc,il me semble avoir lu qu' il faut attendre un peu avant d'allumer la tv.
Mais avec une carte placé entre la carte mère et la carte graphique, c'est possible de tout allumer en même temps.
j'ai fait un câble vga/péritel qui marche.
est ce que c'est bien cette carte : PCB JAMMA To Scart ?"

[Reaver7]

Je te tire mon chapeau, c'est super propre.

Et pour ta question: NON. Surtout pas, il n'y a que le jammaSD qui protège ton écran, les autres produits comme le UMSA ou le JammaToScart n'en ont pas!

CEPENDANT: si tu veux ne pas t'emmerder, je te recommande de flasher le bios de ta carte graphique avec ATOM 15.
Grace à ce petit tweak, et en suivant minutieusement le tuto sur le fofo, tu pourra démarrer ton pc directement en 15Khz en toute sécurité.

Sinon, il faudra attendre pour allumer l'écran.
