[WIP] Borne maison pas cher si si!!!!

Message par wartotal » 19 avr. 2014 - 23:05

Voila construction de ma première borne.
Le souci c'est que j'ai pas un super matos pour bosser mais bon faut faire avec!!!

Le but du projet faire une borne avec que des éléments de récupération, ce qui va conditionner le design ben c'est tout d'abord l'écran, un vieil écran de PC qui est monstrueux et qui va occuper une place de ouf dans la borne.

  • Pour la borne, je pars de planches en aglo mélaminé (pas ce qu'il y a de mieux quand on a pas un super matos)
  • Le pc j'ai récupéré le pc d'un pote.
  • Pour les joysticks et boutons je vais acheter un kit, vu sur un site on-line.

Plus de blabla le 3D first! pour vous donner une idée.


une vue en coupe pour montrer le logement que j'ai fait pour ranger un clavier sans fil.

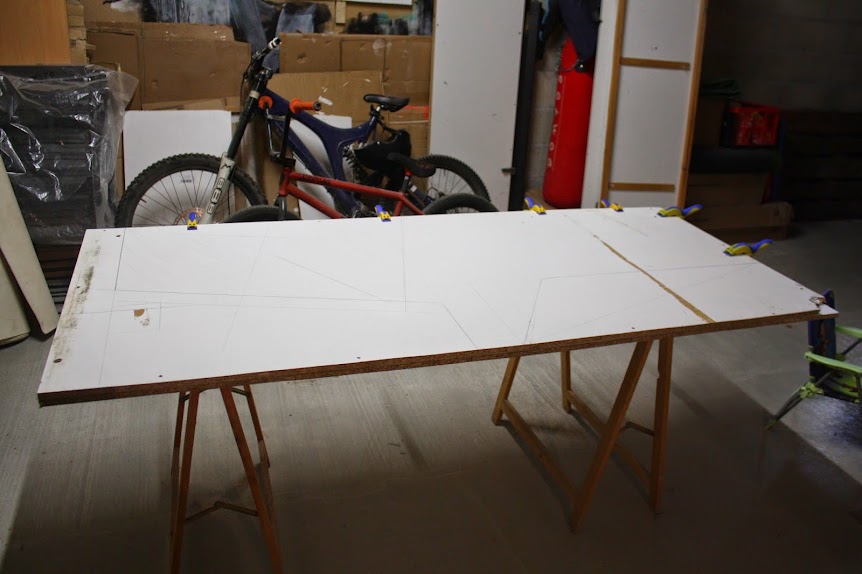

Le gabarit de l'ecran avec les contours de la borne

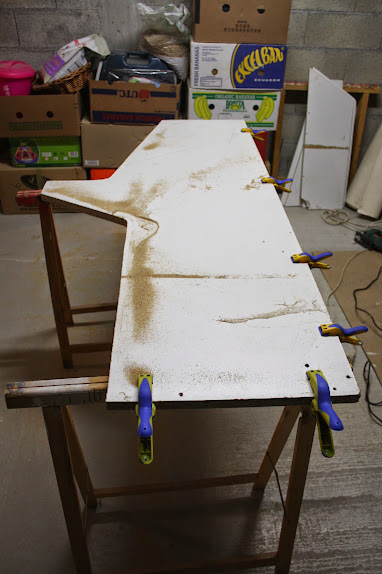

Découpe des 2 faces d'un coup, ça c'est bien passé.

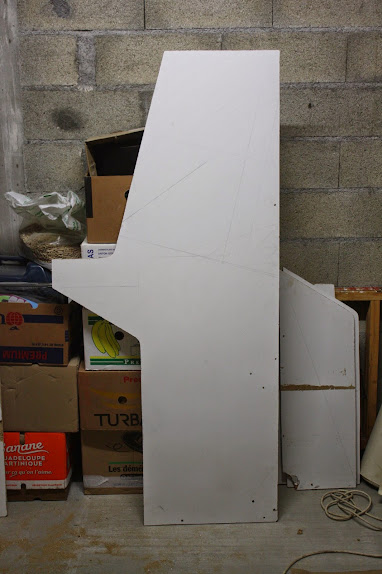

Dessin des supports pour l'écran et perçage de deux plaques d'un coup, pour venir visser les tasseaux.

Vue du monstre!


Montage des faces


Mise en place de l'écran pour réver! il reste pas des tonnes de places c'est juste juste!


Voila pour aujourd'hui, j'ai pas de plans finis et définitif, à ce propos j'ai une question concernant le logement des poussoirs, il faut que je prévois combien d'encombrement pour loger les commandes?
J'aurai voulu partir droit pour passer les genoux plus tranquillement si on joue assis au pire je suivrais la pente comme la face de coté.

Avatar de l’utilisateur
BlackGhost
Gourou
Gourou
Messages : 539
Inscription : 10 sept. 2013 - 01:00
A remercié : 3 fois
A été remercié : 6 fois

Re: Borne maison pas cher si si!!!!

Message par BlackGhost » 19 avr. 2014 - 23:43

Balaise l'écran, tu l'as bien fixé car il doit peser sacrément lourd non ?

Impatient de voir la suite ;)

Avatar de l’utilisateur
Doctor
Gourou
Gourou
Messages : 575
Inscription : 29 nov. 2013 - 00:00
Localisation : Cherbourg-en-Cotentin
A remercié : 1 fois
A été remercié : 20 fois

Re: Borne maison pas cher si si!!!!

Message par Doctor » 20 avr. 2014 - 16:46

Je me suis fait la même refflection...la vache , et la je ne vois qu'une seule planche pour tout maintenir o_o
En tout cas c'est pas de l'écran de tapette...need voir la suite *_*
Il faut profiter de la vie, je me tue à le dire !

wildwisestudio
Virtuose
Virtuose
Messages : 1206
Inscription : 16 févr. 2014 - 00:00
Localisation : Bois-Colombes
A remercié : 12 fois
A été remercié : 13 fois

Re: Borne maison pas cher si si!!!!

Message par wildwisestudio » 20 avr. 2014 - 18:42

Il va peut être le fixer ensuite :)

Avatar de l’utilisateur
wartotal
Amateur
Amateur
Messages : 31
Inscription : 18 avr. 2014 - 01:00
A été remercié : 1 fois

Re: Borne maison pas cher si si!!!!

Message par wartotal » 20 avr. 2014 - 21:24

Je me suis fait la même refflection...la vache , et la je ne vois qu'une seule planche pour tout maintenir o_o
En tout cas c'est pas de l'écran de tapette...need voir la suite *_*
Il est lourd ce bougre d'écran, c'est une sacré contrainte mais bon je fais avec! sinon il tient avec 3 tasseaux ils sont dessinés aux crayons sur une des photos, j'en ai rajouté un de plus mais il ne supporte pas la charge il sert juste a le bloquer en rotation!

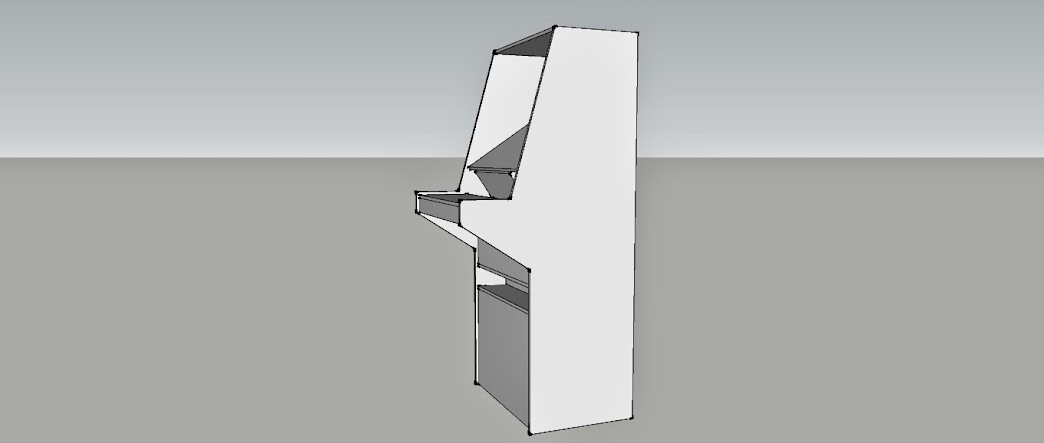

Une vue 3d pour comprendre mes explications


Aujourd'hui découpe de la planche qui va autour de l'écran, tracé au mieux sur la planche, une prière pour le st patron de la scie sauteuse, pas le temps d'aller mettre un cierge et c'est parti!


Ca peut aller je pense venir mettre un joint caoutchouc type portière de bagnole pour faire une meilleure finition entre la planche et l'écran mais je verrai plus tard.
J'ai continué jusqu'à la partie haute qui va recevoir les enceintes.
C'est tout pour aujourd'hui, si quelqu'un pouvait me donner une valeur d'encombrement pour la partie non visible joystick boutons ce serait sympas!


Avatar de l’utilisateur
wartotal
Amateur
Amateur
Messages : 31
Inscription : 18 avr. 2014 - 01:00
A été remercié : 1 fois

Re: Borne maison pas cher si si!!!!

Message par wartotal » 06 mai 2014 - 19:35

Petite MAJ donc j'ai reçu le matos de chez Smallcab 90 euros avec frais de port:

1 x Kit joysticks poire / boutons et interface USB Euro
 - 1) Couleur boutons joueur 1: Rouge
 - 2) Couleur boutons joueur 2: Jaune
 - 4) Couleur boutons Insert Coin: Vert
 - 3) Couleur boutons Start J1/J2: Blanc 64.90€
1 x Module d'entree 4.90€
2 x Grille de haut parleur chrome 65mm 5.80€
1 x Bouton arcade vert 28mm vissable 1.50€
1 x Bouton arcade noir 28mm vissable 1.50€
1 x Bouton arcade rouge 28mm vissable

Les bandes de protection 8 euros avec frais de port:


15mm /5m BANDE CHROME FLEXIBLE AUTOCOLLANT POUR VOITURE DECORATION ET PROTECTION
Nº de l'objet  111172244800

J'ai testé la config pc du pote résultat ça rame déjà sur du Mame donc config pc a changer 356 euros LDCL+121 euros cdiscount :

Intel Core i5-3350P (3.1 GHz)               164,95 €
ASRock H61M-GS                                                 37,95 €
Cooler Master Hyper T4                                24,99 €
2 Corsair Value Select 2 Go DDR3 1333 MHz CL9 43,30 €
1 MSI GeForce GTX 650 N650-1GD5/OCV1          84,95 €
+
Asus DRW-24F1ST Graveur interne 24x noir bulk  15,95 €
Kingston SSD Now V300 240Go    95,88 €

Les stickers 54,67 PIXARTPRINTING

un rouleau de vynil pvc Vinyle adhesif mat Noir - Largeur: 1,22 m 4 9,76 € 39,04 €

Voila pour la partie chiante j'attends encore des trucs pour continuer mais je vous poste le sticker des faces du coté, un artwork sur le thème xmen vs street fighter glané sur le net et mis en forme par mes soins, hâte de le poser.....
Le sticker est pris posé par terre.

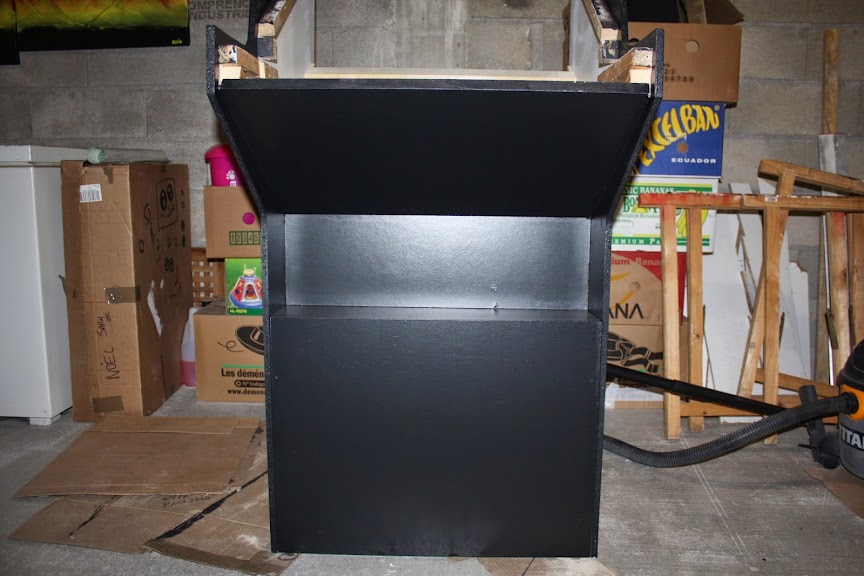

J'ai peint la borne en noir ça a déjà plus de gueule:

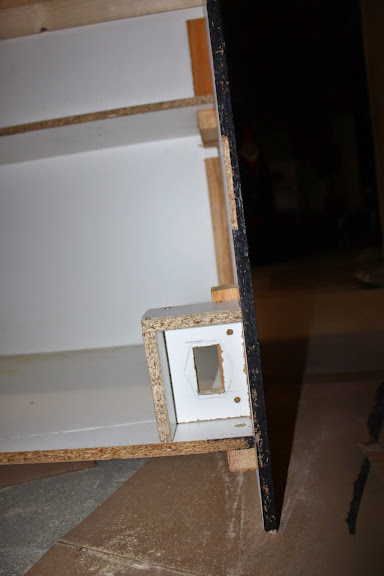

Sur l'arrière j'ai prévu de déporter la zone on je viens connecter la prise histoire que ma borne soit au plus près du mur:


Avatar de l’utilisateur
DarkEagle37
Maître
Maître
Messages : 3318
Inscription : 07 mars 2013 - 00:00
Localisation : Tours (37)
A remercié : 78 fois
A été remercié : 113 fois

Re: Borne maison pas cher si si!!!!

Message par DarkEagle37 » 06 mai 2014 - 20:15

Belle conception ;)
Et le stocker pète :!:

Avatar de l’utilisateur
NikoSSinio
Connaisseur
Connaisseur
Messages : 376
Inscription : 13 avr. 2014 - 01:00
Localisation : Picardie (80)
A remercié : 1 fois
A été remercié : 3 fois

Re: Borne maison pas cher si si!!!!

Message par NikoSSinio » 06 mai 2014 - 20:24

Slt sympa les autocollant sur le coté a tu encore le fichier originale que tu a trouver sur le net ?
Car sa m'interresserai si tu peut filais un lien :)

Avatar de l’utilisateur
wartotal
Amateur
Amateur
Messages : 31
Inscription : 18 avr. 2014 - 01:00
A été remercié : 1 fois

Re: Borne maison pas cher si si!!!!

Message par wartotal » 06 mai 2014 - 21:29

Slt sympa les autocollant sur le coté a tu encore le fichier originale que tu a trouver sur le net ?
Car sa m'interresserai si tu peut filais un lien :)
Trouvé!
http://gallery.minitokyo.net/view/521750

Avatar de l’utilisateur
NikoSSinio
Connaisseur
Connaisseur
Messages : 376
Inscription : 13 avr. 2014 - 01:00
Localisation : Picardie (80)
A remercié : 1 fois
A été remercié : 3 fois

Re: Borne maison pas cher si si!!!!

Message par NikoSSinio » 07 mai 2014 - 13:47

Merci tu assure :)
beau boulot

Avatar de l’utilisateur
Narugawa
Virtuose
Virtuose
Messages : 1153
Inscription : 28 mars 2014 - 00:00
A remercié : 11 fois
A été remercié : 10 fois

Re: Borne maison pas cher si si!!!!

Message par Narugawa » 08 mai 2014 - 17:51

Super boulot !!! Bravo !!!!

Avatar de l’utilisateur
wartotal
Amateur
Amateur
Messages : 31
Inscription : 18 avr. 2014 - 01:00
A été remercié : 1 fois

Re: Borne maison pas cher si si!!!!

Message par wartotal » 26 mai 2014 - 23:07

:P    :P    :P    :P    :P    :P    :P    :P    :P    :P    :P  STAGE CLEAR!!!!!!!  :P    :P    :P    :P    :P    :P    :P    :P    :P    :P    :P    :P
Voila la borne est finie,j'ai le plaisir de prendre mon petit dej en face d'elle!!!

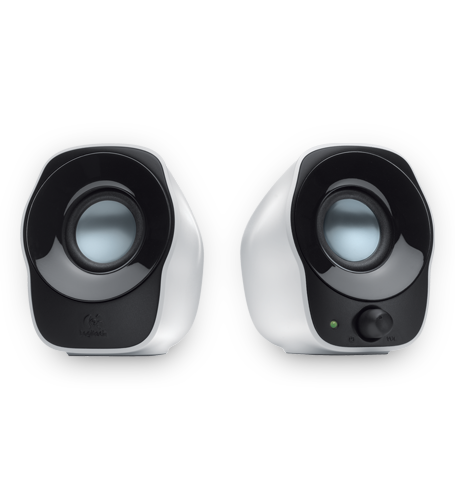

Il faut ajouter à l'ardoise des enceintes logitech qui trainaient chez moi à:
15Euros

50 euros pour les 4 équerres en alu pour le marquee et le control panel et 1 paire de roues montées à l'arrière pour déplacer la borne+ neon marquee + vis divers.

14,66 euros frais de port inclus pour un adaptateur USB qui va etre monté dans la zone de rangement clavier souris.
http://www.thomann.de/fr/neutrik_nausbb.htm

les photos de la borne en place!

Conclusion

Ben une expérience cool, forcément j'ai les yeux qui vont direct vers les défauts mais bon vu les planches utilisées mais outils très limites et l'avoir construite sans plan, ça donne qu'une envie s'équiper et se lancer dans une autre réalisation.
Après mon titre n'est pas vraiment juste même si j'ai fait l'économie de l'écran, du bois , du plexis pour le marquee, faire une borne a un coup à ne pas prendre à la légère, y'a qu'a faire l'addition.

Mes conseils:

1.Etre 2 pour poser les stikers des cotés.
2.Ne pas trop dépenser dans les enceintes, on est directement sous les enceintes donc ça ne nécessite pas qu'elles soient super puissantes, exception si la borne fait office de jukebox.
3.Eviter le vynil en rouleau ou alors avoir un bon entrainement.
4.Partir d'un plan.
5.Avoir de bons outils.
6.Eviter les plaques de Mélaminé, rien de tel que le MDF
7.Le PCB du kit du joystick nécessite de passer par un logiciel type Joytokey, préféré IPAC
