Re: [WIP] Borne Type DDR (100%) up packs chansons TERMINE

Message par quaiquaike » 18 févr. 2022 - 22:17

Sinon il y a la solution de fainéant beaucoup plus quali, mais pas DIY et plus chère.
https://www.maty-taneczne.pl/product-ca ... s-ddr-piu/

Avatar de l’utilisateur
Marsupio714
Connaisseur
Connaisseur
Messages : 456
Inscription : 13 févr. 2018 - 02:36
Localisation : Haute Savoie
A remercié : 111 fois
A été remercié : 59 fois

Re: [WIP] Borne Type DDR (100%) up packs chansons TERMINE

Message par Marsupio714 » 19 févr. 2022 - 10:04

quaiquaike a écrit :
18 févr. 2022 - 21:48
A lors Marsupio714 je vais essayé d'etre le plus précis possible dans mes réponses pour t'aider à réaliser ton wip DDR.

Pour ce qui tout d'un seul tenant ou décaissé, tout d'un seul tenant est la version la plus proche de la réalité permettant d’exécuter plus facilement les pas glissés et les pas lorsque l'on se tiens à une barre. Pour ma part je suis parti sur des touches décaissée (3 mm plus bas que le plateau) car avec mon niveau ce petit creux permet de corriger la position de ses pieds plus facilement.

Oui j'ai utilisé du 28 mm et du 22mm à savoir :
  • Makrolon 3mm
  • Tasseau de 28 mm avec défonce de 3 mm sur la moitié de la largeur pour intégrer une touche en makrolon de 3 mm
  • en dessous de la touche un tasseau de 22 mm avec un switch type arcade qui dépasse de 3 mm
.
  • Les switchs sont sous les plaques de de makrolon ce qui fais que ton poid déforme le makrolon pour appuyer sur le switch

J'ai dessiné mes plaques et je les ai faites découper chez un fournisseur local qui fourni la société dans laquelle je travaille, j'en ai commandé 10 jeux complet pour avoir un prix.

Pas de revêtement pour ma part, comme les touches sont en retrait de 3mm, le pied reste calé dedans.

J’espère avoir répondu à tes questions.
Merci pour tes réponses super sympa.
quaiquaike a écrit :
18 févr. 2022 - 22:17
Sinon il y a la solution de fainéant beaucoup plus quali, mais pas DIY et plus chère.
https://www.maty-taneczne.pl/product-ca ... s-ddr-piu/
Je connais le site mais ça enlève le plaisir de l'avoir fait.

Avatar de l’utilisateur
quaiquaike
Initié
Initié
Messages : 129
Inscription : 17 janv. 2017 - 22:25
Localisation : Angers
A remercié : 43 fois
A été remercié : 63 fois

Re: [WIP] Borne Type DDR (100%) up packs chansons TERMINE

Message par quaiquaike » 19 févr. 2022 - 16:01

Marsupio714 a écrit :
19 févr. 2022 - 10:04
quaiquaike a écrit :
18 févr. 2022 - 21:48
A lors Marsupio714 je vais essayé d'etre le plus précis possible dans mes réponses pour t'aider à réaliser ton wip DDR.

Pour ce qui tout d'un seul tenant ou décaissé, tout d'un seul tenant est la version la plus proche de la réalité permettant d’exécuter plus facilement les pas glissés et les pas lorsque l'on se tiens à une barre. Pour ma part je suis parti sur des touches décaissée (3 mm plus bas que le plateau) car avec mon niveau ce petit creux permet de corriger la position de ses pieds plus facilement.

Oui j'ai utilisé du 28 mm et du 22mm à savoir :
  • Makrolon 3mm
  • Tasseau de 28 mm avec défonce de 3 mm sur la moitié de la largeur pour intégrer une touche en makrolon de 3 mm
  • en dessous de la touche un tasseau de 22 mm avec un switch type arcade qui dépasse de 3 mm
.
  • Les switchs sont sous les plaques de de makrolon ce qui fais que ton poid déforme le makrolon pour appuyer sur le switch

J'ai dessiné mes plaques et je les ai faites découper chez un fournisseur local qui fourni la société dans laquelle je travaille, j'en ai commandé 10 jeux complet pour avoir un prix.

Pas de revêtement pour ma part, comme les touches sont en retrait de 3mm, le pied reste calé dedans.

J’espère avoir répondu à tes questions.
Merci pour tes réponses super sympa.
quaiquaike a écrit :
18 févr. 2022 - 22:17
Sinon il y a la solution de fainéant beaucoup plus quali, mais pas DIY et plus chère.
https://www.maty-taneczne.pl/product-ca ... s-ddr-piu/
Je connais le site mais ça enlève le plaisir de l'avoir fait.

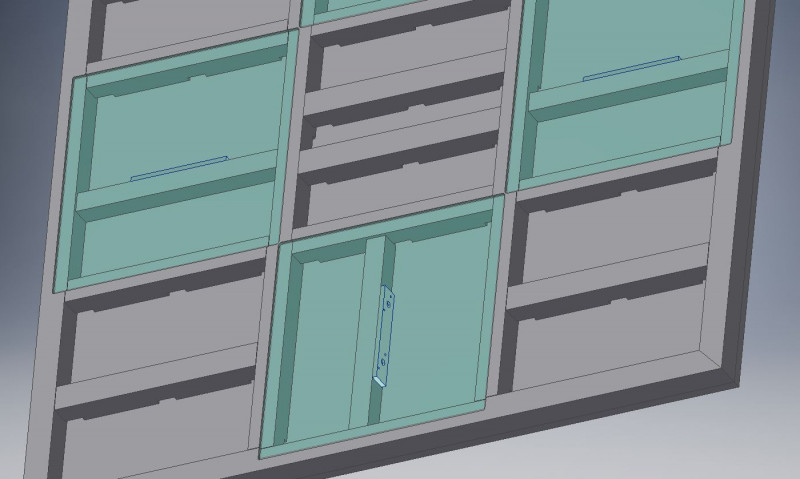

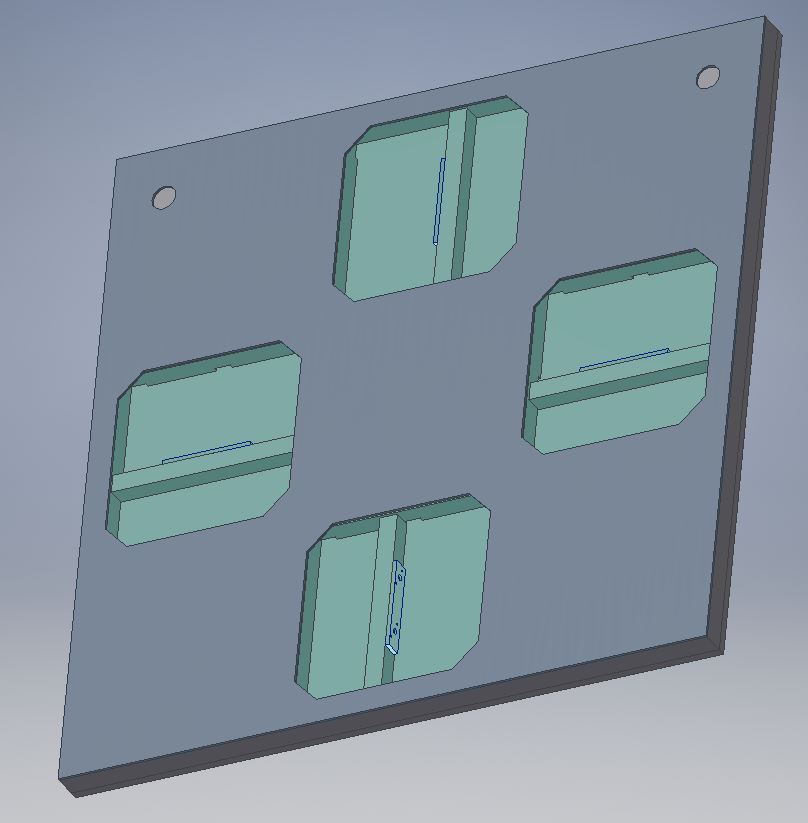

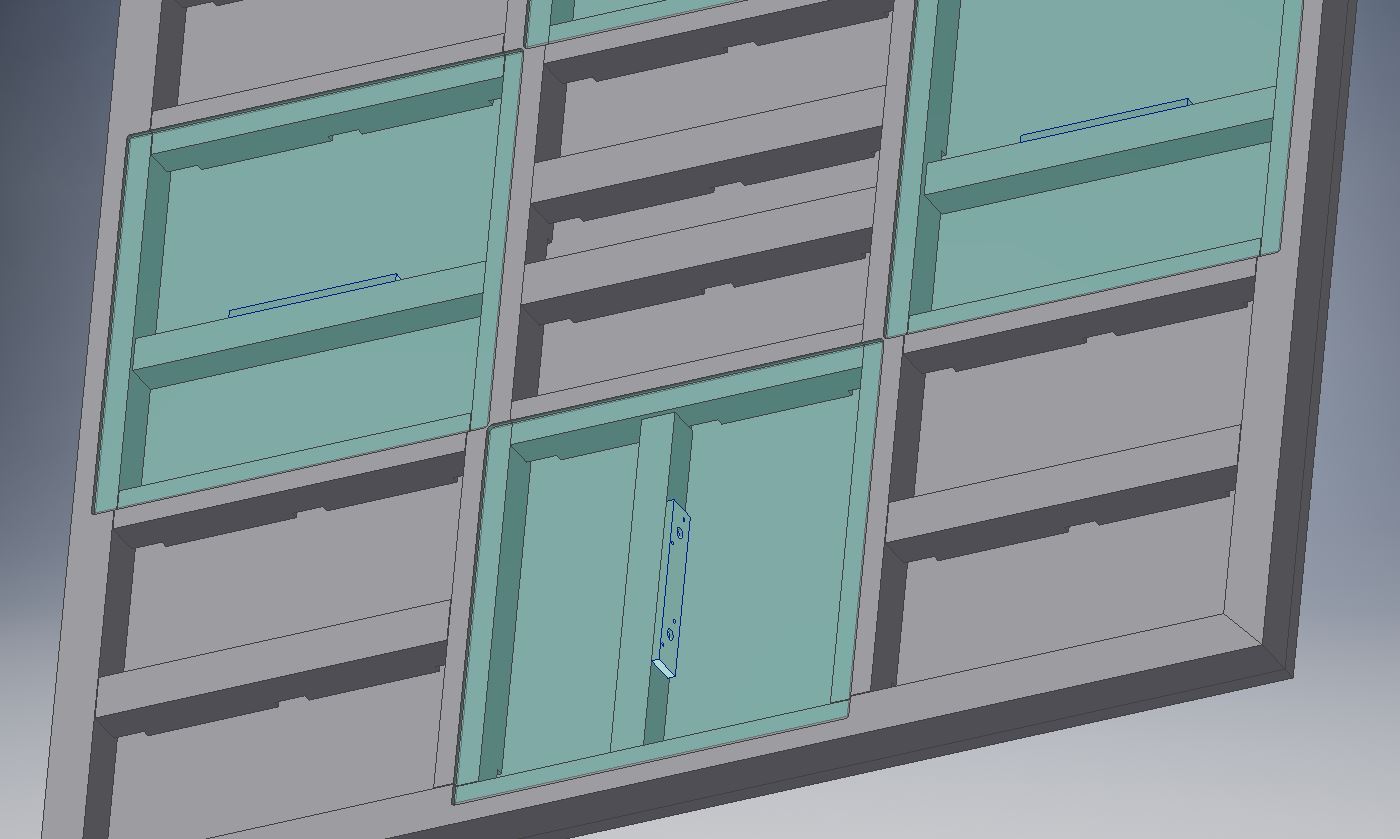

Mieux que des mots un petit dessin 3d
des fois c'est bien plus simple. :lol: :lol:

Avatar de l’utilisateur
Marsupio714
Connaisseur
Connaisseur
Messages : 456
Inscription : 13 févr. 2018 - 02:36
Localisation : Haute Savoie
A remercié : 111 fois
A été remercié : 59 fois

Re: [WIP] Borne Type DDR (100%) up packs chansons TERMINE

Message par Marsupio714 » 19 févr. 2022 - 16:27

Merci, j'étais justement entrain de le modeliser :D

Autres questions :

J'aimerais bien faire une belle finition au niveau du câble USB qui sort du tapis, tu as fait comment toi ?
J'ai vu des beaux insères USB2 ou 3 couleur noir auquel je pourrais brancher un câble USB 2 ou 3 des tapis au pc.

Je me posais la question si je devais faire un entourage en aluminium de 2 mm ou métal autre ... pour éviter les accro quand je vais les ranger...

Penses tu qu'on peut réduire la plaque de MaKrolon du dessus à 2 mm (vu que celle-ci repose partout sur un support) ?

Je cherche aussi un moyen d'enlever le clic des switchs...
Je cherche sur Ali pour des boutons silencieux.

Ma réflexion n'est pas totalement finalisée.

Avatar de l’utilisateur
quaiquaike
Initié
Initié
Messages : 129
Inscription : 17 janv. 2017 - 22:25
Localisation : Angers
A remercié : 43 fois
A été remercié : 63 fois

Re: [WIP] Borne Type DDR (100%) up packs chansons TERMINE

Message par quaiquaike » 20 févr. 2022 - 18:16

Bien vu monsieur

Moi je suis resté sur du 3 mm car il offre de bonnes propriétés mécaniques est résistant et surtout ne se déforme pas avec le temps, moi je fais environ 90 kg et ça ne bronche pas.

Malgré mes rangements fréquents, ça ne s'abime pas je trouve, mes cotés sont peint en noir et vernis et j'ai ajouter des patins mousse en dessous pour ne pas que les plateaux glissent sur le parquet et le carrelage.

Mon câble sort directement du tapis et effectivement je vais les modifier bientôt .

Pour l'encodeur usb j'utilise le modèle dragonrise (eg starts) car je les trouve plus qualitatif que les encodeurs 0 delay basic.

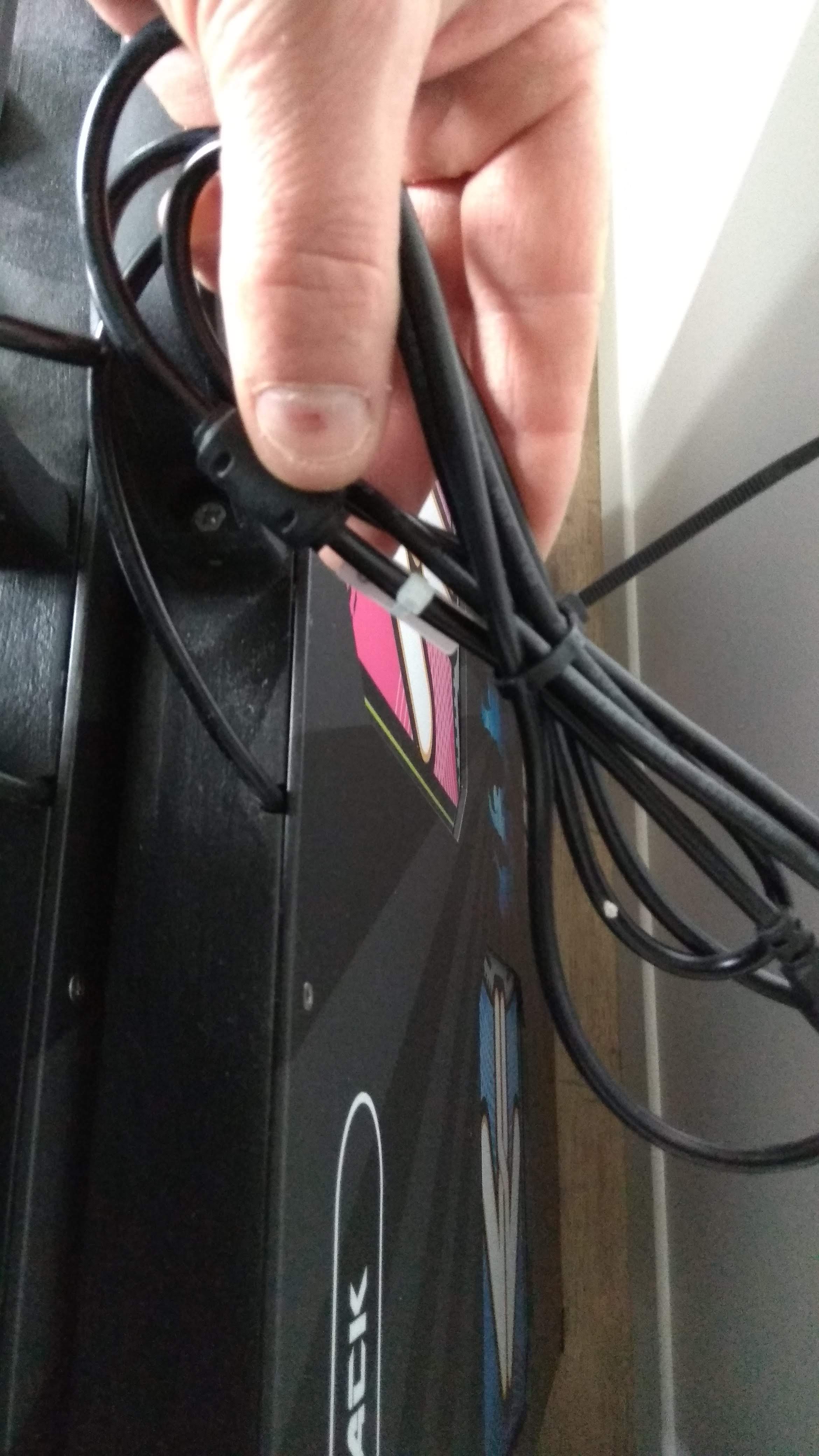

  • Ma sortie de câble

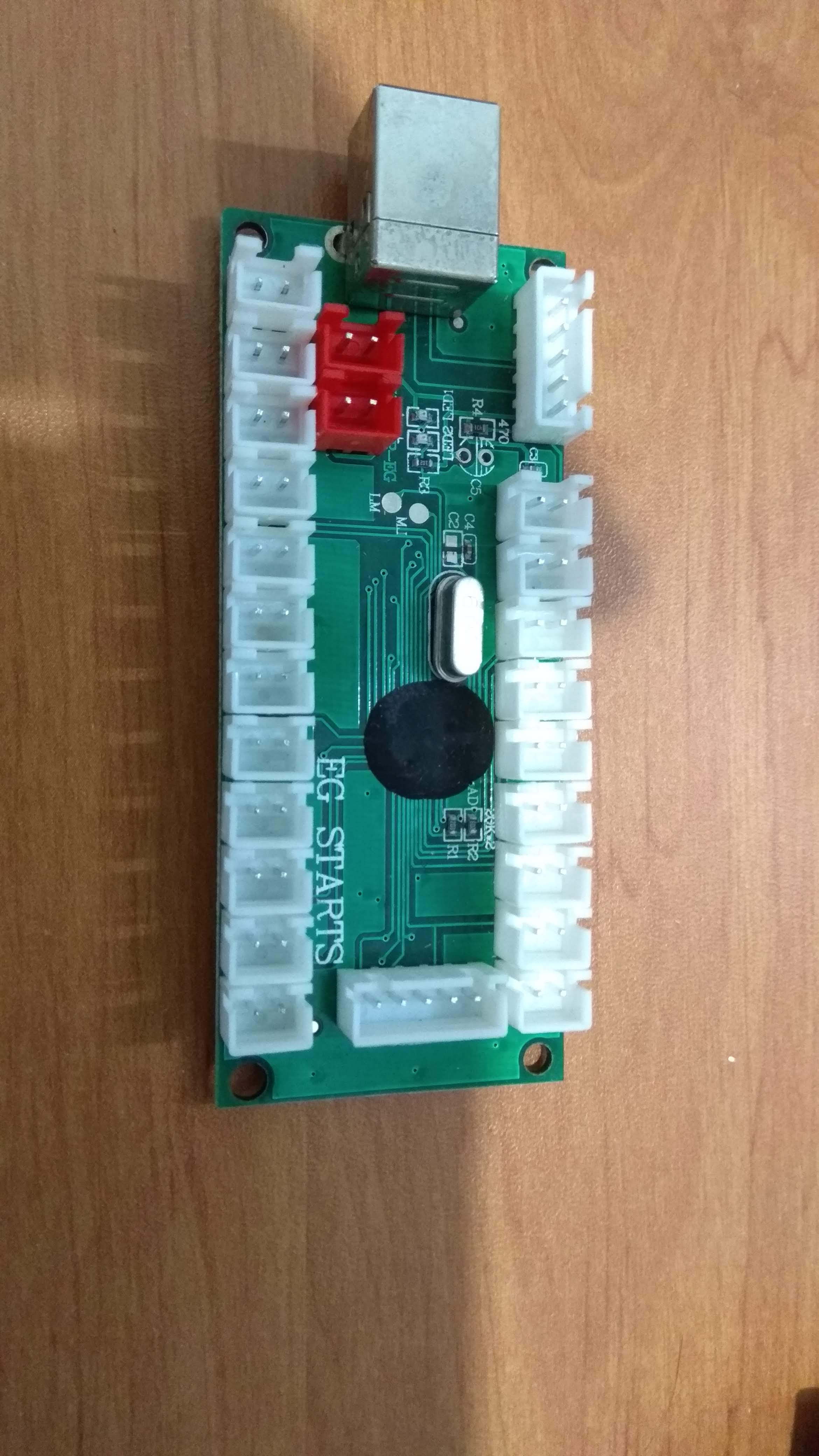

  • Encodeur Dragonrise (eg starts)
  • Ma future sortie de cable
Voili , voilo :!:

Avatar de l’utilisateur
Marsupio714
Connaisseur
Connaisseur
Messages : 456
Inscription : 13 févr. 2018 - 02:36
Localisation : Haute Savoie
A remercié : 111 fois
A été remercié : 59 fois

Re: [WIP] Borne Type DDR (100%) up packs chansons TERMINE

Message par Marsupio714 » 21 févr. 2022 - 19:34

Merci.
Tu as mis combien de switch par touche ? 4 ?
J'ai vu des switchs fin de course (avec une tige en métal qui part en biseau), je me demandais si cela n'augmenterait pas la sensibilité dans les bords des touches.
Je ne connais pas la déformation du makrolon, mais j'imagine qu'il s’arrondit sous le poids du pied et qu'il descend donc moins sur les côtés du fait des supports.

Pour le bruit tu as mis de la mousse aussi (j'ai vu ça sur d'autre tuto).

Avatar de l’utilisateur
quaiquaike
Initié
Initié
Messages : 129
Inscription : 17 janv. 2017 - 22:25
Localisation : Angers
A remercié : 43 fois
A été remercié : 63 fois

Re: [WIP] Borne Type DDR (100%) up packs chansons TERMINE

Message par quaiquaike » 22 févr. 2022 - 20:59

Marsupio714 a écrit :
21 févr. 2022 - 19:34
Merci.
Tu as mis combien de switch par touche ? 4 ?
J'ai vu des switchs fin de course (avec une tige en métal qui part en biseau), je me demandais si cela n'augmenterait pas la sensibilité dans les bords des touches.
Je ne connais pas la déformation du makrolon, mais j'imagine qu'il s’arrondit sous le poids du pied et qu'il descend donc moins sur les côtés du fait des supports.

Pour le bruit tu as mis de la mousse aussi (j'ai vu ça sur d'autre tuto).
Alors je vois que tu es a fond dans le projet, :D.

J'ai mis 2 switchs par touche, la déformation du makrolon est suffisante et reviens très bien en forme.
La déformation viens actionner les switchs, mais elle est limitée car la plaque viens en butée sur le tasseau qui supporte les capteurs (d’où l'utilité du tasseau ep 22 mm).
Il faut monter les capteurs à l'axe de la touche.

Le bruit des clics reste assourdit, et dès que tu met un peu de son tu n'entend plus rien, tu peux tout de même réduire le bruit en utilisant des plaques de polystyrène que tu trouve en GSB.

En pièce jointe mon support proto, j'ai un peu honte mais cela m'a permis de valider le principe.

Avatar de l’utilisateur
quaiquaike
Initié
Initié
Messages : 129
Inscription : 17 janv. 2017 - 22:25
Localisation : Angers
A remercié : 43 fois
A été remercié : 63 fois

Re: [WIP] Borne Type DDR (100%) up packs chansons TERMINE

Message par quaiquaike » 22 févr. 2022 - 21:13

Au passage j'ai essayé de faire une petite chanson perso pour étoffer ma discothèque.

Je me suis essayé sur un titre que l'on entends en ce moment

Gabry Ponte x LUM!X x Prezioso - Thunder
https://mega.nz/folder/hB8EwaBJ#IX9j9DMsBOlF83o7UUNZHg

C'est sans grande prétention mais bon il faut bien essayer.

Avatar de l’utilisateur
Marsupio714
Connaisseur
Connaisseur
Messages : 456
Inscription : 13 févr. 2018 - 02:36
Localisation : Haute Savoie
A remercié : 111 fois
A été remercié : 59 fois

Re: [WIP] Borne Type DDR (100%) up packs chansons TERMINE

Message par Marsupio714 » 26 févr. 2022 - 17:13

quaiquaike a écrit :
22 févr. 2022 - 21:13
Au passage j'ai essayé de faire une petite chanson perso pour étoffer ma discothèque.

Je me suis essayé sur un titre que l'on entends en ce moment

Gabry Ponte x LUM!X x Prezioso - Thunder
https://mega.nz/folder/hB8EwaBJ#IX9j9DMsBOlF83o7UUNZHg

C'est sans grande prétention mais bon il faut bien essayer.
Il faudra que je regarde aussi à l'occas.

Avatar de l’utilisateur
quaiquaike
Initié
Initié
Messages : 129
Inscription : 17 janv. 2017 - 22:25
Localisation : Angers
A remercié : 43 fois
A été remercié : 63 fois

Re: [WIP] Borne Type DDR (100%)

Message par quaiquaike » 14 août 2022 - 00:00

je déterre un peu le projet DDR avec les plateaux j'ai enfin commencé à mettre les plans

ici
viewtopic.php?f=84&t=19082&p=269584#p269584

Je les ai mis aussi sur un groupe sur un groupe facebook mais la "HFS family" ça veut dire quelque chose pour moi :oops: .
Donc pour les plans suivre le lien ci-dessus, je les ajouterai au fur et à mesure.
