[WIP] Construction pas à pas bartop

[Mathes9505]

Salut à tous je me lance dans la construction de ma première borne d'arcade qui sera un bartop deux players. Je vais essayer de faire un topic le plus lisible possible et de le mettre à jour le plus possible. J'espère que ce topic sera dynamique avec tous les membres du forum. Assez parlé je me lance.


1er étape les plans 01/01/2013


Mon plan sera le plan de la weecade légèrement modifier pour faire entrer plus facilement deux players à six boutons au lieu de deux players à quatre boutons. Donc le changement est minime à la place de 450 mm de longueur je ferais 600 mm de longueur.
Le plan: http://www.koenigs.dk/mame/WeeCade_plans_1.0.pdf

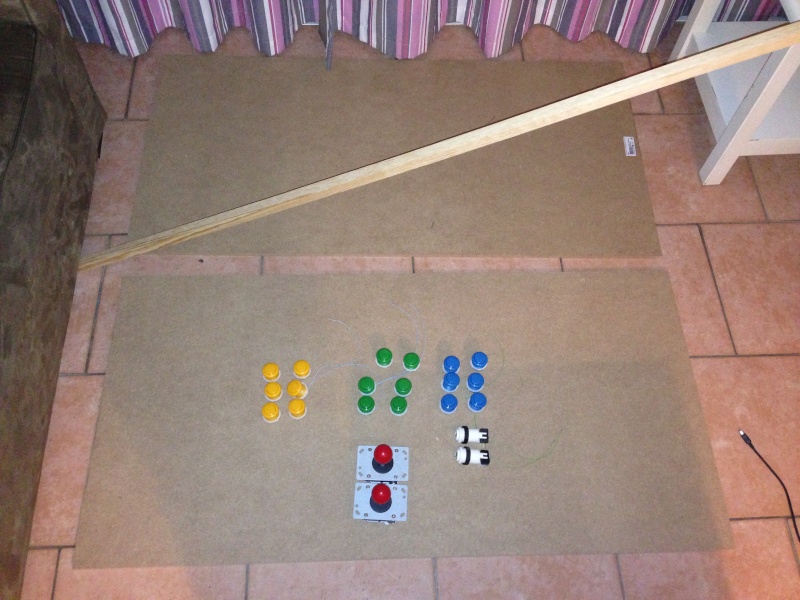

2eme étape l'achat du matériel 02/01/2013

C'est pas la partie la plus agréable mais bon on est obligé.
Donc j'ai acheté:
-1 écran LCD 17" occasion (25,00€)
-1 tasseau 24mm x 24mm x 240mm (2,90€)
-2 planches medium 10mm x 120mm x 60mm (26,10€)
-2 joysticks
-18 boutons
-2 bouttons players (kit boutons et joysticks 40,00€)

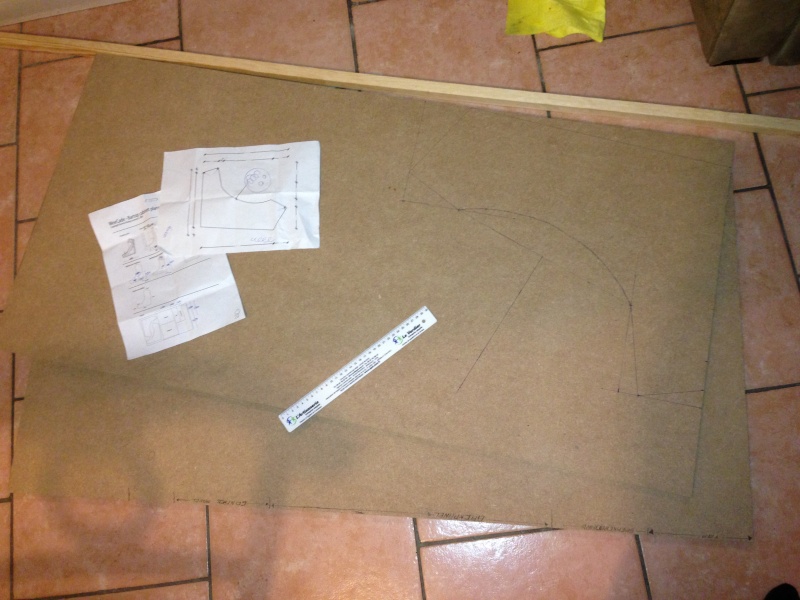

3eme étape: Le traçage des coupes sur bois 03/01/2013


Cette partie consiste à reproduire les plans sur le bois en taille réelle. Se qui permettra de savoir où il faudra couper lors de la prochaine étape.

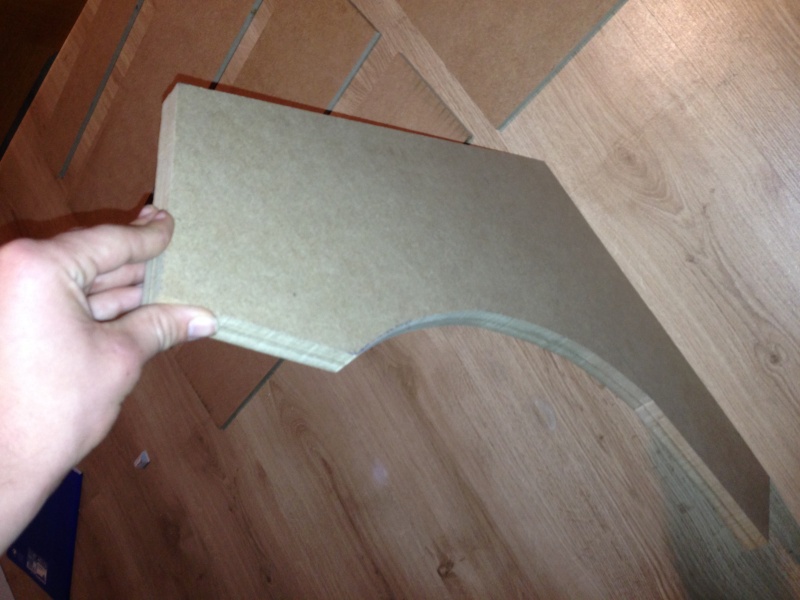

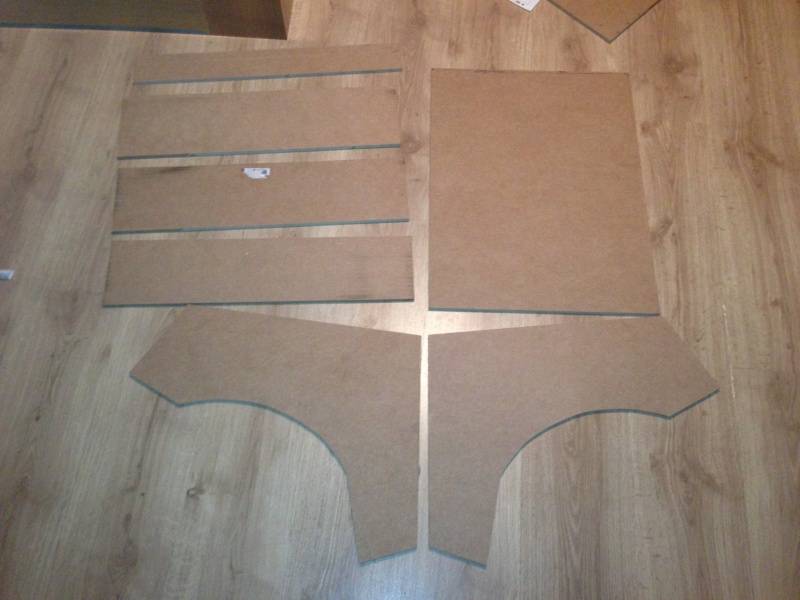

4eme étape: La découpe 06/01/2013


Cette partie partie que je redoutais c'est passé plus facilement que prévu voila le résultat:




5eme étape: Mise en place des tasseaux 08/01/2013

Une partie simple mais faut pas être con pour mettre des tasseaux (une petite référence à moi où j'ai mis les tasseaux à l’envers.



4eme étape: Le montage 12/01/2013
Comme quant on monte un meuble IKEA.

[satorisan]

salut, draftsite est un clone gratuit d'autocad. c'est un bon logiciel (que j'utilise au bureau) d'aille sur le site weecade il te donne des ficher dxf que tu poura ouvrir avec.

D'ailleur je peu vous faire des plan en dwg si vous etes interesser (ou en dxf).

[Mathes9505]

Oui si tu as le temps je veux bien.
La je part a Casto par le matériel.
Merci.

[Mathes9505]

2eme étape l'achat du matériel 02/01/2013C'est pas la partie la plus agréable mais bon on est obligé.

Donc j'ai acheté:
-1 tasseau 24mm x 24mm x 240mm (2,90€)
-2 planches medium 10mm x 120mm x 60mm (26,10€)
-2 joysticks
-18 boutons
-2 bouttons players (kit boutons et joysticks 40,00€)

[NutsreturN2]

Oulah
Va falloir reduire l image lol , je ne vois que le sol et 2 boutons jaunes

[Mathes9505]

Question: Comment faire pour que les images soit lisiblent sur le forums (qualité des images iphone 5)

[Mathes9505]

Question résolu c'est bon Nuts.

[Mathes9505]

3eme étape: Le traçage des coupes sur bois 03/01/2013


Cette partie consiste à reproduire les plans sur le bois en taille réelle. Se qui permettra de savoir où il faudra couper lors de la prochaine étape.

[NutsreturN2]

Bon t as de la marge avec tout ce MDF ^^

[Mathes9505]

Non pile poil il me manque que le fond de la borne, mais se n'est pas un problème je mettrai du contreplaqué que j'ai chez moi, comme le fond n'est pas voyant.
Pour la découpe je la ferai samedi.

[satorisan]

Attention a ce qu'il ne soit pas trop epais

[Mathes9505]

Je ne pense pas car le MDF fait que 10mm et sur le site pour construire la weecade disait qu'il fallait du MDF 12mm, mais il n'y en avait pas à Casto.
Mes modif son minim:
Un control panel en bois à la place du fer.
Et la longueur du control panel fera 60cm.

[NutsreturN2]

T inquiete pas , le MDF en 10 mm suffit largement pour une Weecade , meme 2 joueurs.

[Mathes9505]

Mais j'ai peur de ne pas voir en entier l'écran 17'' car la largeur du plexi sur le plan fait que 32 cm voir plan.

[satorisan]

nan mais tu disait que tu prendra une autre planche pour le fond (la planche du bas quoi), et je dit simplement que plus cette planche sera épaisse mon tu aura de place a l’intérieur, après si tu pense être large c'est pas grave.

[Mathes9505]

A ok je n'avais pas vu dans ce sens. Non l'épaisseur de la planche du fond ne sera pas un problème car l'épaisseur sera de moins de 10mm je penses que sa doit être 8 mm.

[NutsreturN2]

Mais j'ai peur de ne pas voir en entier l'écran 17'' car la largeur du plexi sur le plan fait que 32 cm voir plan.
De toute facon tu vas prendre une largeur de plexi identique a la largeur de ton panel , non ?

[Mathes9505]

Oui mon plexi fera 60cm en longueur (horizontal) (je me perd longueur, largeur, hauteur...) et 32cm en largeur (vertical).
Et c'est le 32cm qui me parais petit pour un écran 17", non?

[NutsreturN2]

Tu as déjà découpé tes sides ? Tu n as pas vérifié avant par rapport a ton écran ?

[Mathes9505]

L'écran je ne l'ai pas encore acheté. J'attend d'avoir fini la borne pour l'acheter.
C'est quoi les sides? C'est les tasseaux???
Et tu saurais la hauteur d'un écran 17 pouces?
