[WIP] Frankeez XL en projet

Message par FloFromOhFive » 14 mai 2020 - 15:11

Bonjour la troupe. Deja, petite excuse pour l'absence d'accent, mais mon clavier est un qwerty.

Je vais donc profiter de mon confinement prolonge pour realiser une bartop frankeez XL.

J'ai des milliards de questions, mais plutot que les poser directement, je preferes detailler ce que je compte acheter et faire, en esperant que vous corrigiez mes eventuelles erreurs de debutant :D Et pour mes questions, j'irais voir sur les posts du forum.

Frame
J'ai dans l'idee d'utiliser du bois de palette, ou du bois de recup. Si l'epaisseur n'est pas de 18mm, je pensais ramener le tout a 18mm en utilisant une raboteuse. C'est du travail en plus, mais je m'imagine un resultat final assez sympa, et ca m'economisera le stress de poser des images sur les flancs, vu que j'aime vraiment le rendu bois brut.

Concernant le besel, je pensais faire decouper une piece de plexi, transparante ou non, et la bomber en noir. tout simplement.

Les seules deco iraient sur le support front, et sur le panel. (deco noir et blanc, avec bouton noir pr le p1 et blanc pour le p2).

Hardware
C'est la que je deviens tout naif. J'ai pas mal ecume le(s) forum(s). Du coup voila ma prescription:

- un kit 2 joueurs de chez Smallcab (https://www.smallcab.net/raspberry-joys ... -1474.html)
- un rasperry pi (3 ou 4 ?). J'avoue ne pas m'y connaitre dans le domaine, et je me demande quelle pourrait etre la difference entre les deux kits.
- un moniteur lcd de 19 pouces, probablement en recup pas cher chez cash converters
- un ventilo (peut etre inutile ?)
- deux enceintes (idem, de chez small cab)
- des bandelettes led diverses.

Voila voila. Je suis encore assez perplexe quant au montage, et cablage interne. Mais je pense que je trouverais les reponses au fur et a mesure. J'espere vous poster des photos durant le montage.

Please, n'hesitez pas a commenter mes erreurs, et a m'aiguiller sur tout ce qu'il vous semble etre une erreur !!

A bientot :)
Flo

Avatar de l’utilisateur
FloFromOhFive
Amateur
Amateur
Messages : 30
Inscription : 12 mai 2020 - 16:44
A remercié : 2 fois
A été remercié : 6 fois

Re: [WIP] Frankeez XL en projet

Message par FloFromOhFive » 27 mai 2020 - 21:13

Salut tlm,

Le projet avance. Réaliser la frame en bois de recup prend pas mal de temps, mais j'espère vous poster des photos asap.

Petite question: mes planches font en tte 1.3 et 1.5 cm d'épaisseur. Je pensais utiliser du t molding pour cercler chaque panneau latéraux, mais j'ai réellement peur de réaliser ce trait de coupe dans une planche si peu épaisse. Est-ce que certains connaîtraient une alternative au t-molding ? J'ai déjà vu le u-molding, qui serait pas mal, j'ai juste peur des angles droit ou des courbes. Des idées ?

À plus
Flo

Avatar de l’utilisateur
lachauv14
Apprenti
Apprenti
Messages : 15
Inscription : 09 mars 2020 - 18:38
Localisation : Le Longeron
A remercié : 16 fois
A été remercié : 2 fois

Re: [WIP] Frankeez XL en projet

Message par lachauv14 » 19 juin 2020 - 09:34

Salut,

Je suis ton projet de près, mon idée était de faire la même chose, en bois de palette, pour l'instant le projet est stand-by...
Hâte de voir les photos de l'avancement de ton projet.

Merci d'avance.

A+

Avatar de l’utilisateur
FloFromOhFive
Amateur
Amateur
Messages : 30
Inscription : 12 mai 2020 - 16:44
A remercié : 2 fois
A été remercié : 6 fois

Re: [WIP] Frankeez XL en projet

Message par FloFromOhFive » 24 juin 2020 - 14:20

Salut à tous !

(je suis sur un clavier qwerty, desole pour l'absence d'accent)

Ca avance, ca avance. Plus que des mots, les images vont parler d'elles meme:
IMG_20200523_171750 (1).jpg

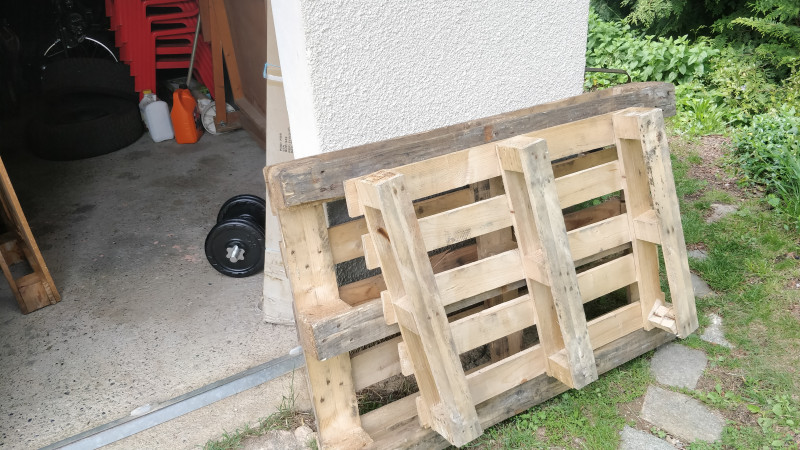

Je realise mon bartop en bois de recup, et je suis pas trop decu. L'idee etant que le meuble puisse troner dans un salon sans avoir les habituel stickers flashy qu'on aime tous beaucoup. Je voulais quelque chose de plus sobre. J'ai pas mal ponce les planches, en gardant un aspect "abime": Il y des cracks et des petits accidents du bois que j'ai voulu garder. C'est son histoire :)

Le vernis est un mat aspect naturel, il ne colore pas trop le bois. Ca ne se voit pas trop sur les images, mais les differentes essences de bois offrent un spectre de couleur assez varie que je ne souhaitais pas masquer sous un vernis trop colore (une planche est limite rose. et c'est superbe !).

Au niveau du control panel, j'ai longtemps reflechi, puis au final j'ai opte pour un simili cuir noir, qui je trouve rend superbement bien avec mon kit sanwa blanc. L'idee etant de garder 3 couleurs max sur l'ensemble de la borne: noir, blanc, et bois.

A l'heure ou je post: la borne fonctionne, la RPi3+ est connectée, et recalbox est loaded, avec j1 et j2 convenablement mappes. Il me reste a insérer l'ecran (un 19 pouces, pas 4/3... et j'hesite encore a acheter un 4/3... je sais pas ce qui rendrait le mieux), placer un marquee, et connecter le son. Pour le bezel, je pensais la encore poser un simili cuir, peut etre blanc cette foi ci, pour contraster. Avec une plaque de plexi pour couvrir le tout.

Pour le marquee: j'ai fais une planche en bois de palette que j'ai voulu tres fine (5mm). Je pensais decouper dans le bois le mot "Arcade", en utilisant cette police: https://www.dafont.com/trans-america.font?text=arcade . Par derriere je sandwitcherais une image entre deux plaque de plexi. L'image sera visible a travers les lettres "Arcade". Le tout sera retroeclaire par un neon commande chez smallcab.

Voila voila :) En esperant avoir vos conseils et remarques !

Flo

Avatar de l’utilisateur
Irus1980
Connaisseur
Connaisseur
Messages : 409
Inscription : 06 déc. 2019 - 11:36
A remercié : 4 fois
A été remercié : 28 fois

Re: [WIP] Frankeez XL en projet

Message par Irus1980 » 24 juin 2020 - 18:05

Bravo vraiment chouette, moi j'aurais opté pour une teinte plus foncé comme les chaises (jai presque les meme :lol: )

Avatar de l’utilisateur
FloFromOhFive
Amateur
Amateur
Messages : 30
Inscription : 12 mai 2020 - 16:44
A remercié : 2 fois
A été remercié : 6 fois

Re: [WIP] Frankeez XL en projet

Message par FloFromOhFive » 25 juin 2020 - 18:47

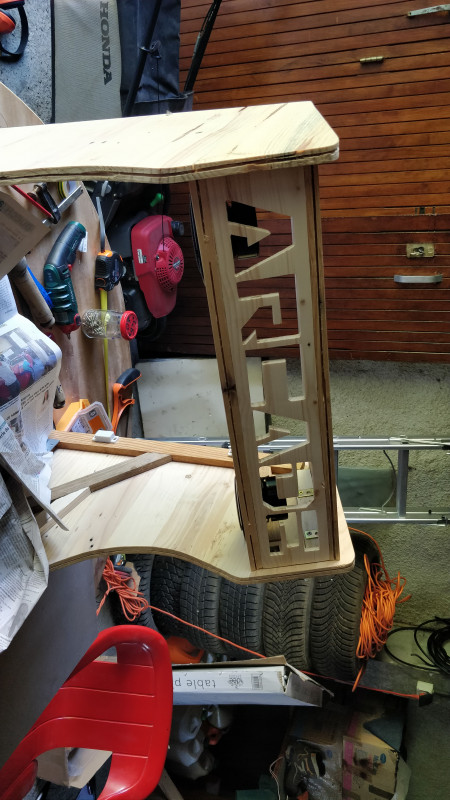

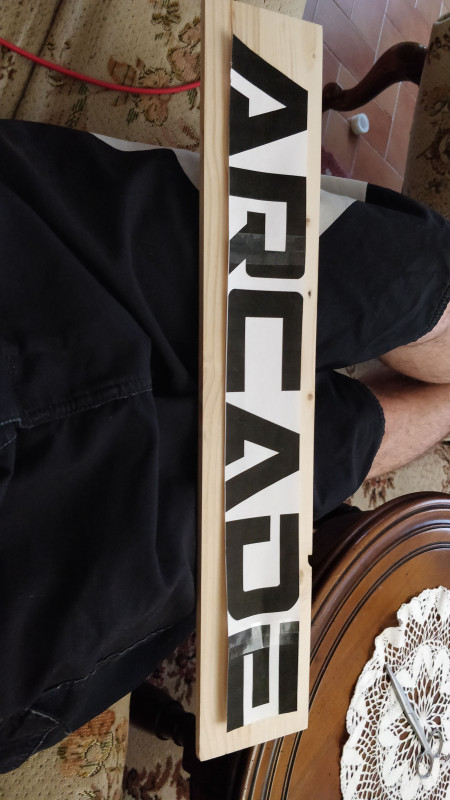

Petite update. Aujourd'hui j'ai réalisé le marquee, qui est l'une des pièces maîtresse de ma borne. J'ai fais ça à la scie sauteuse et sans dremel. J'ai encore pas mal de paufinage à faire, mais le résultat est là. Je suis satisfait. Je vais mettre une image derrière prise en sandwich par deux plaques de plexi. Le tout sera rétro-éclairé par une barre de Led.
Flo

Avatar de l’utilisateur
lachauv14
Apprenti
Apprenti
Messages : 15
Inscription : 09 mars 2020 - 18:38
Localisation : Le Longeron
A remercié : 16 fois
A été remercié : 2 fois

Re: [WIP] Frankeez XL en projet

Message par lachauv14 » 25 juin 2020 - 18:49

Excellent c'est vraiment sympa.
Le marquee rend vraiment bien.
Les sides sont vraiment niquel, tu as fait comment ? Ponçage ?
Merci

Avatar de l’utilisateur
Irus1980
Connaisseur
Connaisseur
Messages : 409
Inscription : 06 déc. 2019 - 11:36
A remercié : 4 fois
A été remercié : 28 fois

Re: [WIP] Frankeez XL en projet

Message par Irus1980 » 25 juin 2020 - 19:51

Hoooo la la la la a la scie sauteuse le malade ! :o :o
Travail vraiment impeccable bravo

Avatar de l’utilisateur
FloFromOhFive
Amateur
Amateur
Messages : 30
Inscription : 12 mai 2020 - 16:44
A remercié : 2 fois
A été remercié : 6 fois

Re: [WIP] Frankeez XL en projet

Message par FloFromOhFive » 25 juin 2020 - 20:12

lachauv14 a écrit :
25 juin 2020 - 18:49
Excellent c'est vraiment sympa.
Le marquee rend vraiment bien.
Les sides sont vraiment niquel, tu as fait comment ? Ponçage ?
Merci
Poncage poncage poncage ! d'abord a la ponceuse a bande, puis a la vibrante jusqu'au grain 60.
Irus1980 a écrit :
25 juin 2020 - 19:51
Hoooo la la la la a la scie sauteuse le malade ! :o :o
Travail vraiment impeccable bravo
A la scie sauteuse, et avec une lame la plus fine possible. C'etait un cauchemard !

Flo

Avatar de l’utilisateur
Irus1980
Connaisseur
Connaisseur
Messages : 409
Inscription : 06 déc. 2019 - 11:36
A remercié : 4 fois
A été remercié : 28 fois

Re: [WIP] Frankeez XL en projet

Message par Irus1980 » 26 juin 2020 - 09:05

Tu matonne moi j'ai fait toute mes découpe a la CNC un bonheur a voir travailler tu tiens juste l'aspi pour les copeau :D :D
En tous cas bravo !

Avatar de l’utilisateur
FloFromOhFive
Amateur
Amateur
Messages : 30
Inscription : 12 mai 2020 - 16:44
A remercié : 2 fois
A été remercié : 6 fois

Re: [WIP] Frankeez XL en projet

Message par FloFromOhFive » 26 juin 2020 - 16:57

Superbe travail !

J'avoue que la cnc réduit le stress et améliore la précision :D

Je mettrais des images du marquee fini bientôt !

Flo

Avatar de l’utilisateur
danidan
Passionné
Passionné
Messages : 159
Inscription : 27 janv. 2018 - 23:50
A remercié : 70 fois
A été remercié : 18 fois

Re: [WIP] Frankeez XL en projet

Message par danidan » 26 juin 2020 - 17:16

Super, bravo. J'ai un ami qui en a une est c'est mon prochain projet.

Avatar de l’utilisateur
FloFromOhFive
Amateur
Amateur
Messages : 30
Inscription : 12 mai 2020 - 16:44
A remercié : 2 fois
A été remercié : 6 fois

Re: [WIP] Frankeez XL en projet

Message par FloFromOhFive » 30 juin 2020 - 12:27

Une petite update : écran installé :)

C'est au mm prêt. Personne verra les mini imperfections (en gros 1mm d'offset entre gauche et droite et haut et bas...)

J'ai pris un écran dont les dimensions permettront de laisser des bandes fines sur le bezel. Je n'aime pas trop les bandes épaisses...
Flo

Avatar de l’utilisateur
Irus1980
Connaisseur
Connaisseur
Messages : 409
Inscription : 06 déc. 2019 - 11:36
A remercié : 4 fois
A été remercié : 28 fois

Re: [WIP] Frankeez XL en projet

Message par Irus1980 » 30 juin 2020 - 19:41

Bravo super !! les 1 mm ne se voie pas :lol: :lol: :lol:

Avatar de l’utilisateur
FloFromOhFive
Amateur
Amateur
Messages : 30
Inscription : 12 mai 2020 - 16:44
A remercié : 2 fois
A été remercié : 6 fois

Re: [WIP] Frankeez XL en projet

Message par FloFromOhFive » 03 juil. 2020 - 11:34

Petite question les ami(e)s, j'ai acheté un filtre audio :https://www.smallcab.net/antiparasite-a ... -1497.html.

J'ai essayé de le poser entre ma RPi3 et mon ampli lepy, mais le bruit de fond est insupportable. Sans le filtre, le son est 'bon', sans plus, mais définitivement meilleurs. Je ne vois pas 10000 manières ni endroit ou poser le filtre... Est-ce que certains ont déjà eu ce problème ?

Flo

Avatar de l’utilisateur
Irus1980
Connaisseur
Connaisseur
Messages : 409
Inscription : 06 déc. 2019 - 11:36
A remercié : 4 fois
A été remercié : 28 fois

Re: [WIP] Frankeez XL en projet

Message par Irus1980 » 03 juil. 2020 - 17:39

Salut,
Je pense que ton probleme viens du jack le Rpi3 utilise un jack 4 plot 3.5mm (type téléphone) :
Annotation 2020-07-03 173329.png
Annotation 2020-07-03 173329.png (111.88 Kio) Consulté 2139 fois
Du coup avec un jack normale tu peux te retrouvé avec la vidéo dans l'audio ou pire la sortie jack en court-circuit

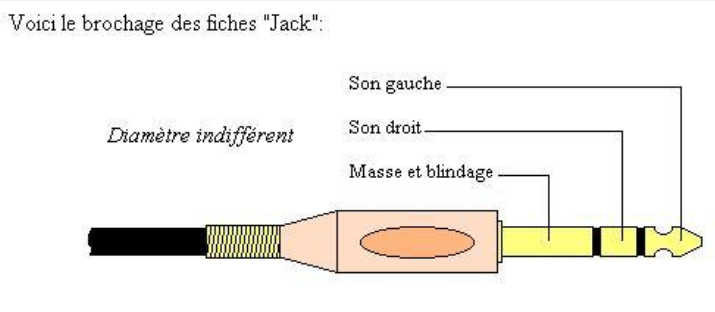

Le jack audio simple 3.5mm :
Annotation 2020-07-03 173403.png
Annotation 2020-07-03 173403.png (81.38 Kio) Consulté 2139 fois
je te conseil de faire un essaie avec le bon jack sans filtre. moi j'utilise un convertisseur HDMI / VGA avec un jack audio c'est plus simple qu'un 4 plot

Avatar de l’utilisateur
FloFromOhFive
Amateur
Amateur
Messages : 30
Inscription : 12 mai 2020 - 16:44
A remercié : 2 fois
A été remercié : 6 fois

Re: [WIP] Frankeez XL en projet

Message par FloFromOhFive » 11 juil. 2020 - 10:11

Merci ! J'ai essayé deux trois trucs mais rien à faire, le filtre est inutilisable.... Je pense pas qu'il soit nécessaire avec une instalation RPi3 + ampli.

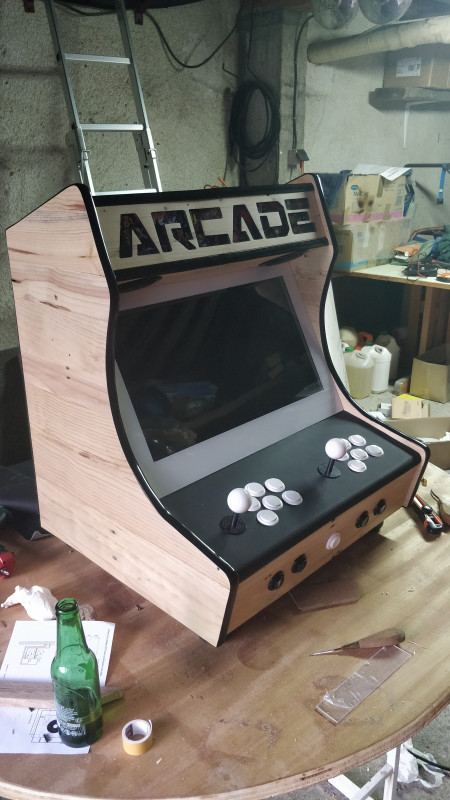

Ça y est ! La borne est fini ! Elle est comme je me l'imaginais ! Je suis content. C'est un bordel de câble dedans, mais personne est censé voir ça :D
J'ai du faire qques petit bricolage, notamment le ventilo pure wings 2 qui est maintenant adapté et alimenté par l'usb 2 du RPi3.

J'ai un dernier problème avant de la considérer pliée: les jeux sont légèrement décalés (vers le j1). Le menu recalbox ne l'est pas et s'affiche nikel sur l'écran. Une idée pour recentrer les emuls ?

Flo

Avatar de l’utilisateur
Irus1980
Connaisseur
Connaisseur
Messages : 409
Inscription : 06 déc. 2019 - 11:36
A remercié : 4 fois
A été remercié : 28 fois

Re: [WIP] Frankeez XL en projet

Message par Irus1980 » 11 juil. 2020 - 14:03

C'est une horreur le calage de l'écran. Moi j'ai une bande noir haut bas d'un demi cm impossible à caler.....
Cela dépend de la résolution de ton écran tu peux forcer tous un tas de paramètre dans le fichier config de recalbox tu a des tuto ou il ya toutes les valeur en fonction de la résolution.
Sinon dans les paramètre emulateur par emulateur tu peux régler les direrent type 4/3. 19/9...
Et après jeux par jeux tu régler les taille avec sélect b tu rentre dans le menu

Avatar de l’utilisateur
FloFromOhFive
Amateur
Amateur
Messages : 30
Inscription : 12 mai 2020 - 16:44
A remercié : 2 fois
A été remercié : 6 fois

Re: [WIP] Frankeez XL en projet

Message par FloFromOhFive » 13 juil. 2020 - 16:45

Okay problème de centrage resolue: j'ai simplement eu à réglé le calage horiz de l'image à fond, et tt les jeux sont maintenant centrés, et le menu de recalbox reste inchangé en terme de position. Impeccable.

J'ai fais une petite playlist pour changer la musique de background aussi. Je ne sais pas comment la mettre en disposition pour tlm ici (45 titres, donc assez volumineux). Ce sont des thèmes de jeu remixé en lofi. Faites moi savoir en pm.

Je considère donc la borne fi-ni !!

Merci pour l'aide :)

Avatar de l’utilisateur
danidan
Passionné
Passionné
Messages : 159
Inscription : 27 janv. 2018 - 23:50
A remercié : 70 fois
A été remercié : 18 fois

Re: [WIP] Frankeez XL en projet

Message par danidan » 14 juil. 2020 - 21:14

Elle est super sympa! Bravo.
Tu as utilisé quoi au niveau de l'écran?
Bois plus plexi ?
