Après avoir posé et m'être posé plein de questions, j'ai fait mes choix et maintenant, y a "plus qu'à". Au début je voulais tout garder d'origine mais au final j'ai changé d'avis.
J'ai tout posté ici : renovation-et-cabs-en-construction-f20/ ... ml#p272898
Tout garder d'origine aurait pourtant été beaucoup plus simple ; il suffisait de faire un grand nettoyage, réparer 3 bricoles, y mettre un PC et le tour était joué. Mais du coup je vais me donner un peu plus de boulot.
Sur les conseils de wildpumpk1n je me suis fait mon "cable JVS Lowcost" (https://www.neo-arcadia.com/forum/viewt ... 14&t=67985) et j'ai testé le systeme Multi TTx3 (ttx3multi-f229/multittx3-natif-usb-cabl ... 18640.html). Alors on va etre clair, ça marche très très bien, c'est réactif même sur un petit PC et l'interface est très sympa. Je recommande vraiment si vous voulez garder votre borne plus ou moins d'origine et que vous ne voulez pas trop vous embêter.

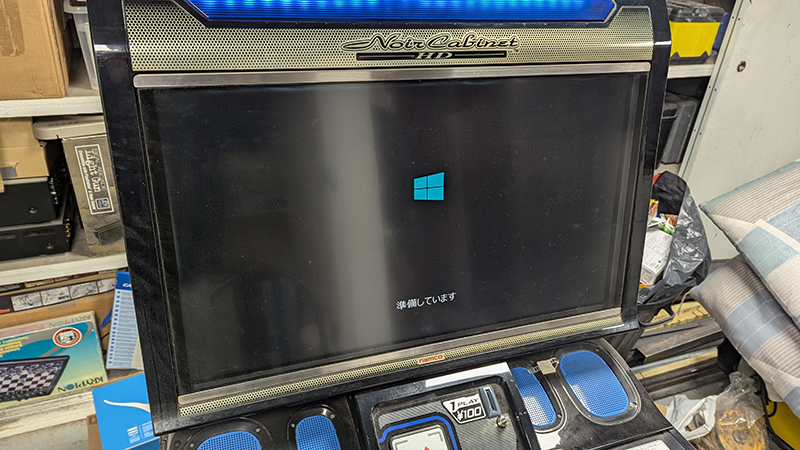

Par contre quand on voit la borne tant attendue démarrer pour la première fois, et qu'on peut essayer qq jeux avec des contrôles immédiatement reconnus, ça dresse un peu les poils
- PXL_20250128_183808219.jpg (426.81 Kio) Consulté 250 fois
Alors pour les "puristes" du tout d'origine, fuyez, ma rénovation va vous donner des boutons je pense. Je change tout.
En fait je suis parti du principe que :
- je compte laisser la borne accessibles aux enfants comme aux adultes à la maison : donc pas une Game Room hyper surveillée et il est hors de question d'avoir accès aux parties techniques (PC, électricité ou trappe de réglage dont le volume)
- une borne d'origine n'a qu'un seul jeu, donc pas besoin d'avoir un accès au réglage du son ou de sortir d'un jeu mais pour moi c'est important.
- le 110v c'est chiant et les transfo, c'est moche.
- les bornes HD sont en 720 ou 1080 sur du 32" alors certes c'était HD en 2000-2005 mais aujourd'hui du 32" même en 1080 à 40cm de l'écran, ça pique les yeux.

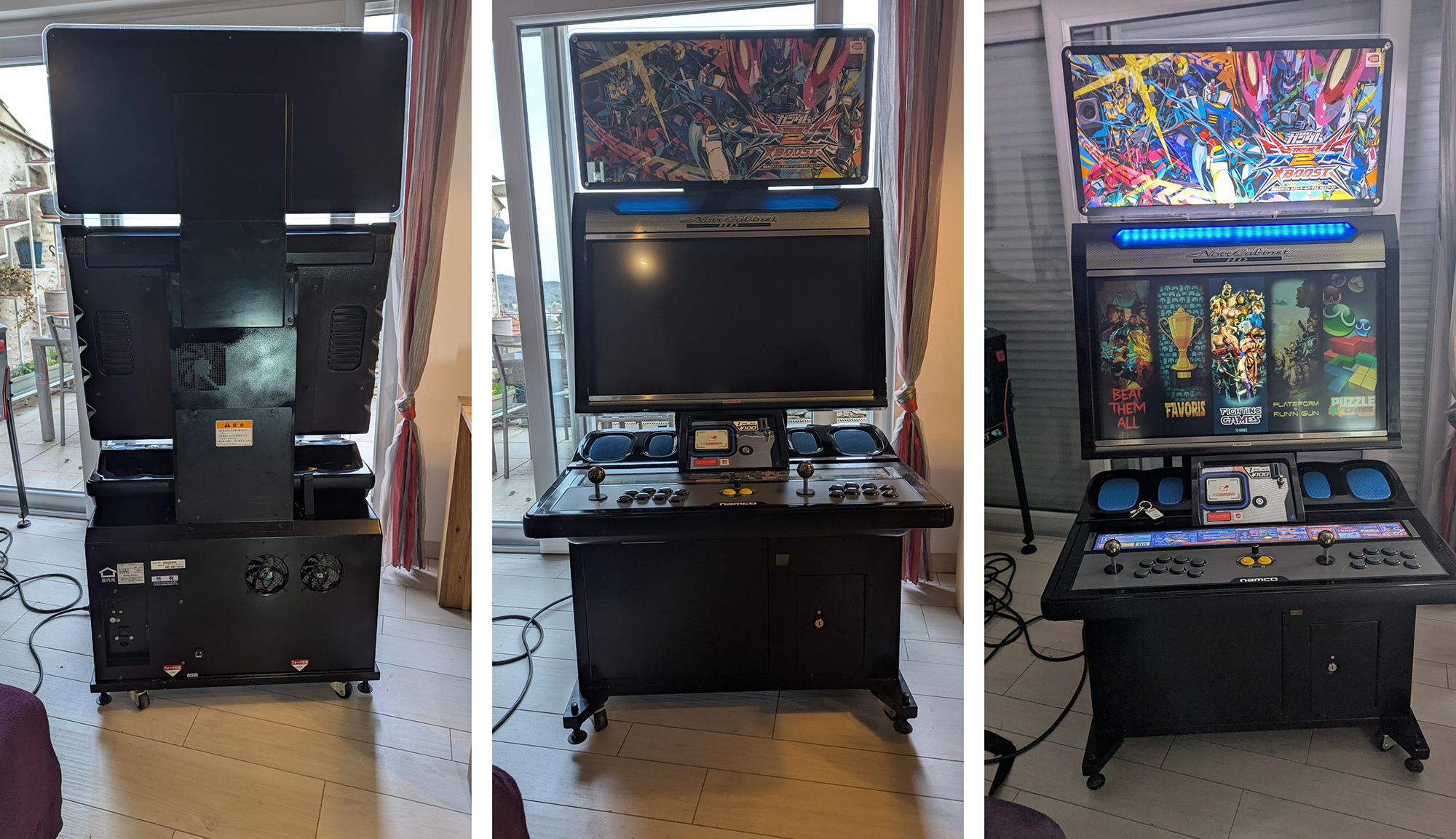

Alors je vous épargne les étapes du démontages et je vous renvoie vers le post de wildpumpk1n qui a fait ça très très bien renovation-et-cabs-en-construction-f20/ ... 18164.html

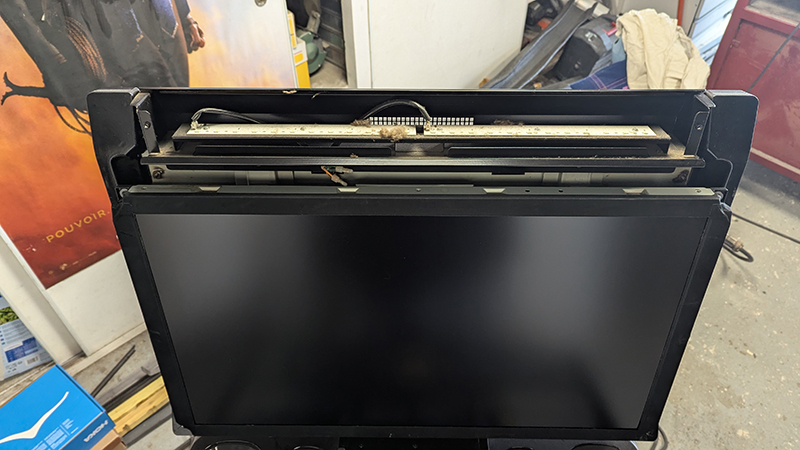

La mienne est identique à part la nappe de contrôle de l'écran (inaccessible à l'arrière) où j'ai bien galéré avant de comprendre qu'il fallait démonter le panneau de contrôle dans la trappe pour la débrancher.
- Compo 00.png (2.43 Mio) Consulté 250 fois
- PXL_20250218_145146619.jpg (341.25 Kio) Consulté 250 fois
Il y avait un joli scotch noir sur l'angle du panel et, comme on pouvait s'y attendre, il y avait de la rouille en dessous. Un peu de ponçage, de mastic et un coup de peinture
- Compo 01.jpg (932.22 Kio) Consulté 250 fois
)
- Compo 02.png (25.32 Mio) Consulté 250 fois

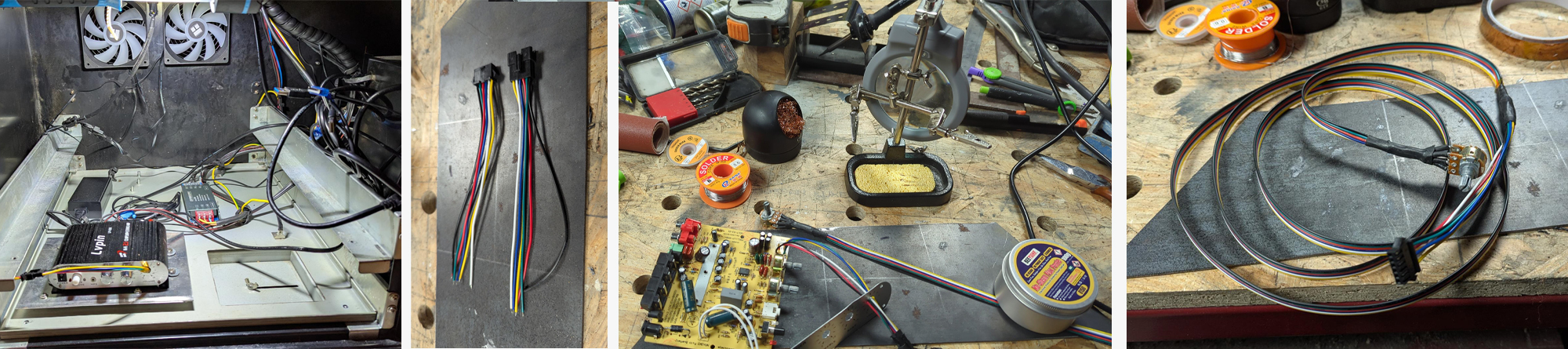

Comme je l'ai dit, le 110v m'embête depuis le début. Un transfo externe c'est tres moche, encombrant et au final, rien ou presque ne fonctionne en 110v à la base et encore moins après mes modifications.
Donc je pars sur une prise anti-arrachement avec filtre EMI directement sur une boite électrique où seront raccordés :
- une rallonge ordinaire (prise coupée évidemment pour ne garder que le fils) pour brancher le PC, l'écran et l'ampli (j'aurai pu mettre un transfo 12v c'est vrai)
- des fils pour alimenter le transfo 220v-24v pour les LED
- les interrupteurs pour allumer les LED et/ou la borne en entier
- des fils de terre reliés à la caisse métallique... on ne sait jamais.
- Compo 03.png (3.09 Mio) Consulté 250 fois

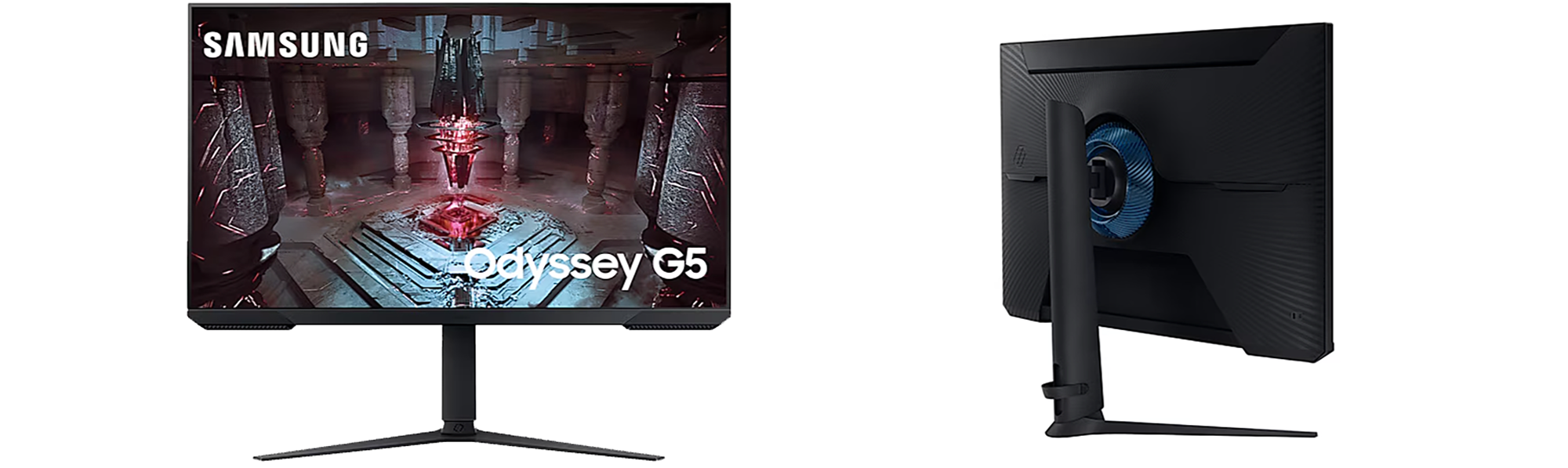

Pour l'écran je suis parti sur un Samsung ODYSSEY G5 G51C 32'' (165Hz -1ms, Dalle VA, Résolution QHD 2560 x 1440) - environ 200€ au moment de l'achat
Par contre je n'avais pas vérifié un truc : l'arrière n'est pas plat ! Il y a une sorte d'excroissance au niveau de l'attache VESA qui va me forcer à faire une plaque de soutien avec des formes "à la con"... je me rajoute du boulot, c'est de ma faute, fallait faire gaffe avant d'acheter.
- Compo 05.png (670.78 Kio) Consulté 222 fois
- on pose la glace avant à plat sur une couverture et on met l'écran d'origine dessus
- on pose une règle sur la partie où se fixe le support arrière et on mesure la hauteur
--> c'est cette hauteur qu'il faudra atteindre avec le nouvel écran

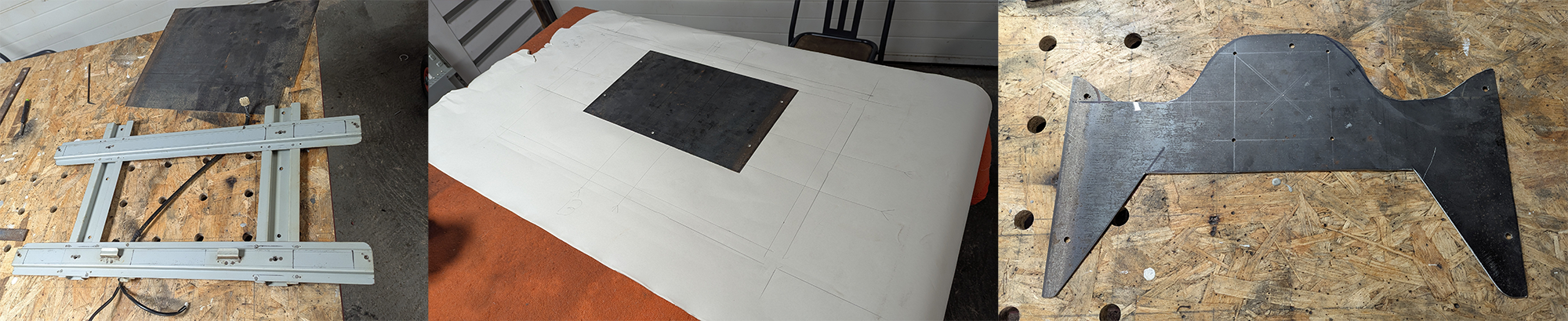

Maintenant il faut aligner l'écran avec la glace avant. Le nouvel écran ne fait pas la même épaisseur mais il ne fait pas la même largeur non plus. Alors on peut le "caler" en mesurant la différence entre l'ancien et le nouveau mais perso j'ai fait autrement :
- je pose l'ancien ecran à plat sur une grande feuille pour repérer les trous de fixation d'origine (je fait ça avec un laser ; je l'ai autant m'en servir)
- je transferts ces trous sur une plaque en métal que je perce
- je place le nouvel ecran sur la feuille et je repete l'operation pour les trous en vesa
- je mets la plaque metalique à la place, je marque je perce
- la forme de mon écran me force à adapter la forme de ma plaque support
- je fixe la plaque sur l'ecran puis le tout sur le support d'origine en utilisant une ou deux rondelle pour obtenir l'épaisseur correspondant à celle d'origine qu'on avait mesuré au départ.
- Compo 04.png (1.49 Mio) Consulté 222 fois
En remplacement, je suis parti sur les "Peerless PLS-P830986, 8 ohm, 78 x 78 mm" pour les gros et sur les "Peerless TC5FB00-04, 4 ohm, 40.5 x 40.5 mm" pour les petits.
Les petits restent plus gros que ceux d'origine et j'ai du élargir un peu l'emplacement mais au final c'est propre et ça rentre au millimètre. Pour le coup j'ai récupéré le câblage d'origine.
- Compo 06.png (1.65 Mio) Consulté 220 fois
