[WIP] Pincab Standard - Full HD

Message par gui_2009 » 08 avr. 2021 - 14:34

Bonjour !

Voilà déjà un bon moment que j'ai entamé la construction de mon pincab, sans avoir encore partagé les différentes étapes.
Alors maintenant je m'y colle :D

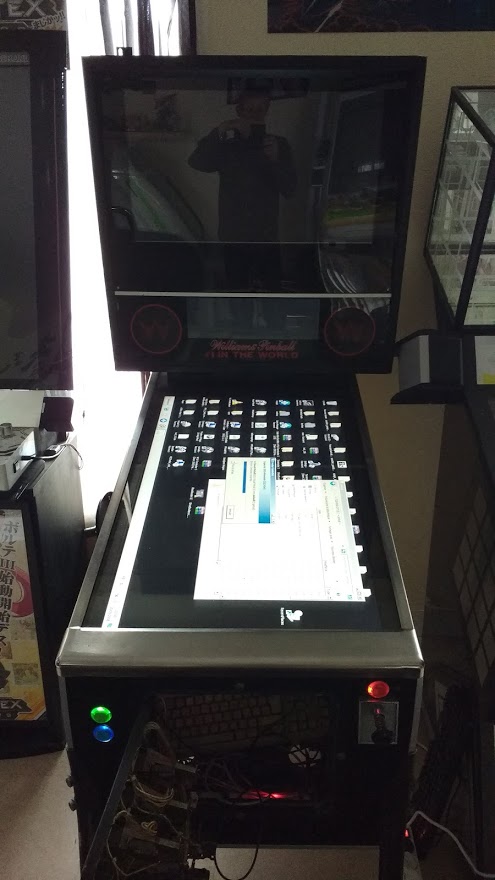

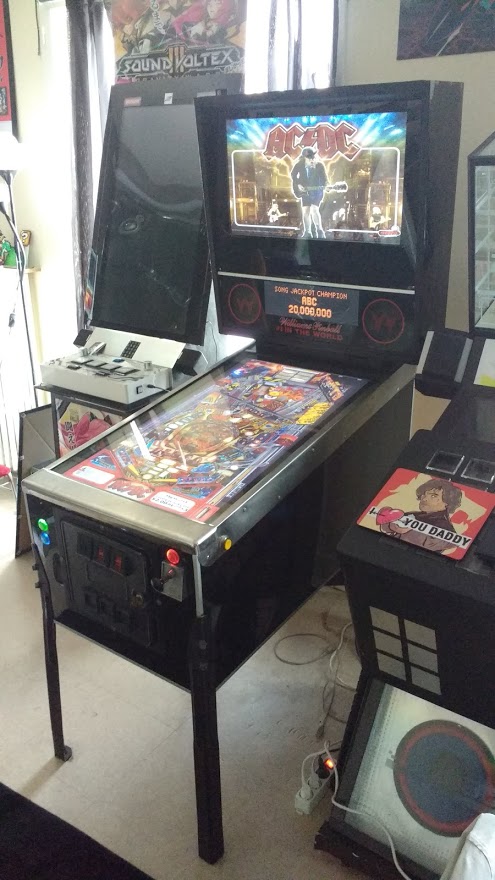

Pour la petite histoire, voici le pincab d'un pote sur lequel on a déjà joué un paquet d'heures. Et à un moment, dans ta tête, cela fait : "mais il m'en faut un !!! point barre !"
Et donc on abreuve le pote de plein de questions : c'est quel PC ? Faut une grosse carte graphique ? quid de la RAM ?

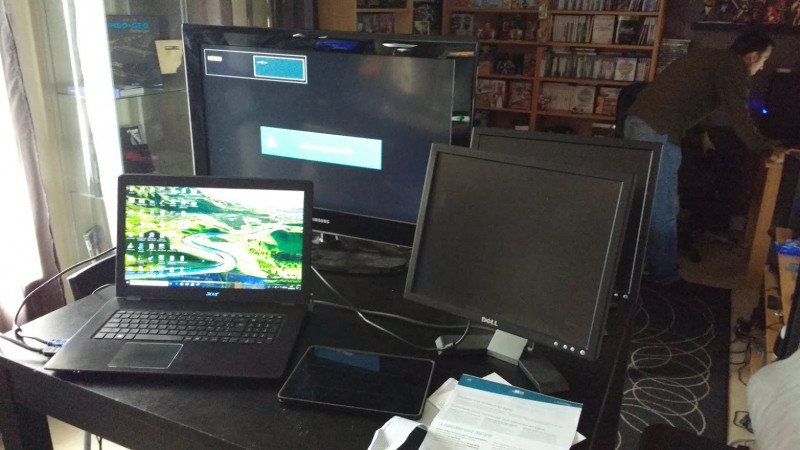

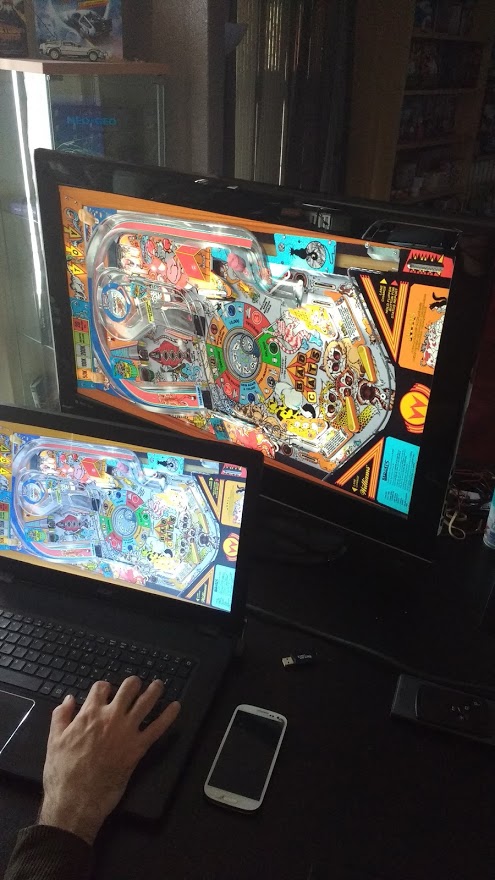

Pour l'étape d'après, j'ai "emprunté" le PC portable familial, ma TV HD ready qui date de la PS3, un moniteur DELL 4/3, histoire de voir si on pouvait faire tourner quelques tables avec tout ça.
Réponse : OUI :D
Pour la suite, et ne sachant pas exactement ou je mettais les pieds, je me suis dit que pour voir si tout est OK, pourquoi ne pas se construire en vite-fait un mini-pincab ?
Cela me permettrait de valider le matos pour lequel j'ai opté :

PC I3 3,4 Gh
Ram 4 Go
CG Nvidia 1060
Carte KL25Z

Merci de m'avoir lu (ou regardé les images :lol: ) et à suivre donc !

Avatar de l’utilisateur
bobi57
Connaisseur
Connaisseur
Messages : 340
Inscription : 25 nov. 2012 - 00:00
A remercié : 4 fois
A été remercié : 13 fois

Re: [WIP] Pincab Standard - Full HD

Message par bobi57 » 08 avr. 2021 - 15:57

Pouah la vieille chute

Avatar de l’utilisateur
bobi57
Connaisseur
Connaisseur
Messages : 340
Inscription : 25 nov. 2012 - 00:00
A remercié : 4 fois
A été remercié : 13 fois

Re: [WIP] Pincab Standard - Full HD

Message par bobi57 » 08 avr. 2021 - 15:58

:cry:

Avatar de l’utilisateur
bobi57
Connaisseur
Connaisseur
Messages : 340
Inscription : 25 nov. 2012 - 00:00
A remercié : 4 fois
A été remercié : 13 fois

Re: [WIP] Pincab Standard - Full HD

Message par bobi57 » 08 avr. 2021 - 15:59

Tu m’as mis l’eau à la bouche , je me voyais déjà en train de fabriquer le mien

Avatar de l’utilisateur
moustic
Modérateur
Modérateur
Messages : 6727
Inscription : 23 juil. 2014 - 01:00
Localisation : Saint Jean Rohrbach
A remercié : 278 fois
A été remercié : 604 fois

Re: [WIP] Pincab Standard - Full HD

Message par moustic » 08 avr. 2021 - 20:00

Gg grow :)

Avatar de l’utilisateur
gui_2009
Connaisseur
Connaisseur
Messages : 334
Inscription : 05 juil. 2017 - 09:53
Localisation : Tours
A remercié : 73 fois
A été remercié : 77 fois

Re: [WIP] Pincab Standard - Full HD

Message par gui_2009 » 09 avr. 2021 - 12:03

@bobi57 c'est ça qui est bon : une fois que tu as bien bavé sur un nouveau jouet, t'as l'énergie pour obtenir le tiens ;)

On disait quoi juste avant ? Ah oui, un genre de mini-pincab pour tout valider.

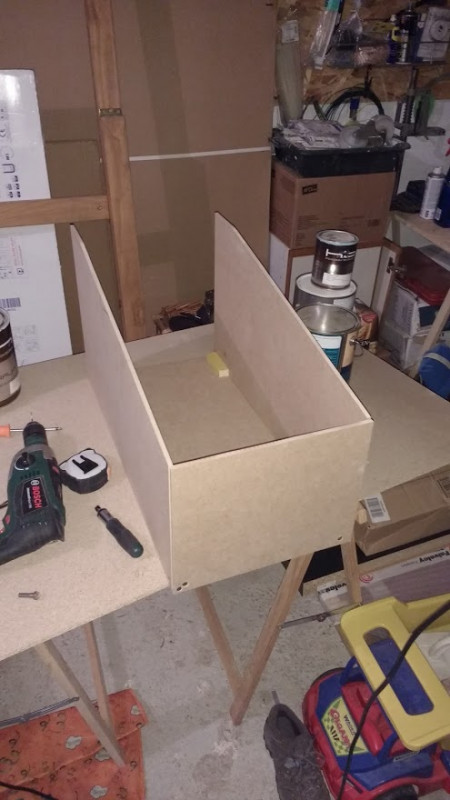

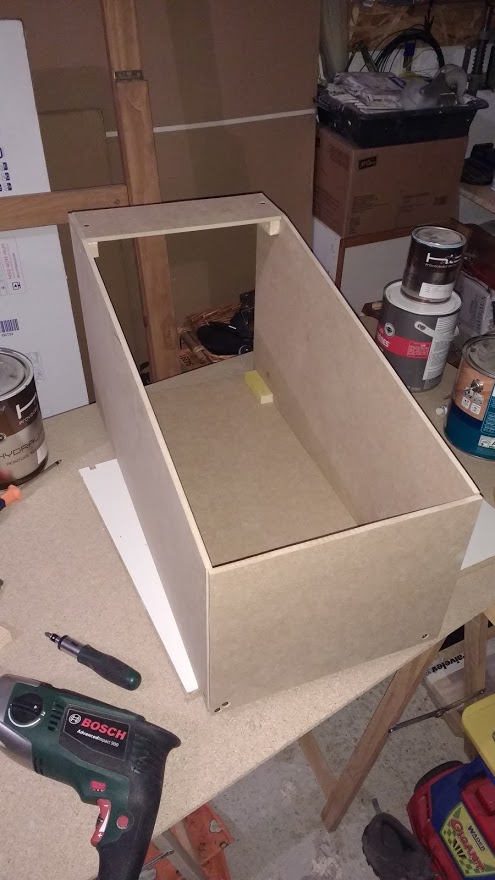

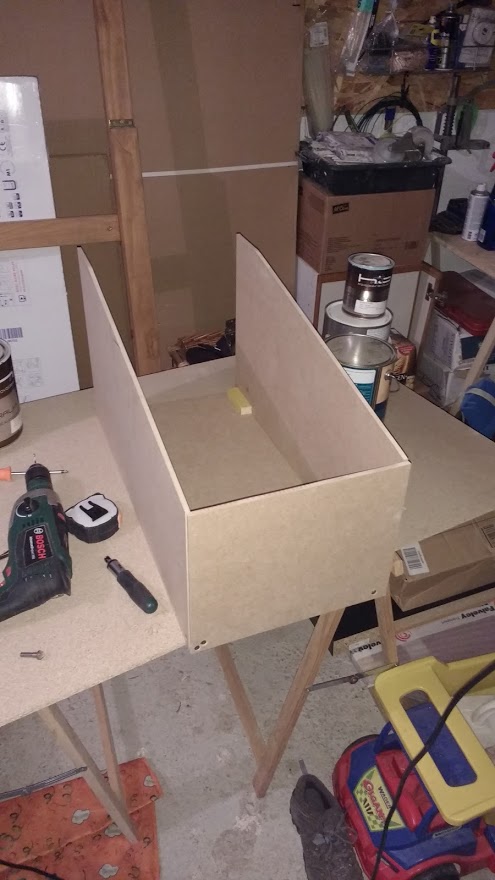

Alors, avec les photos dans le sens strictement inverse de ce que je voulais :lol: , voici la caisse :

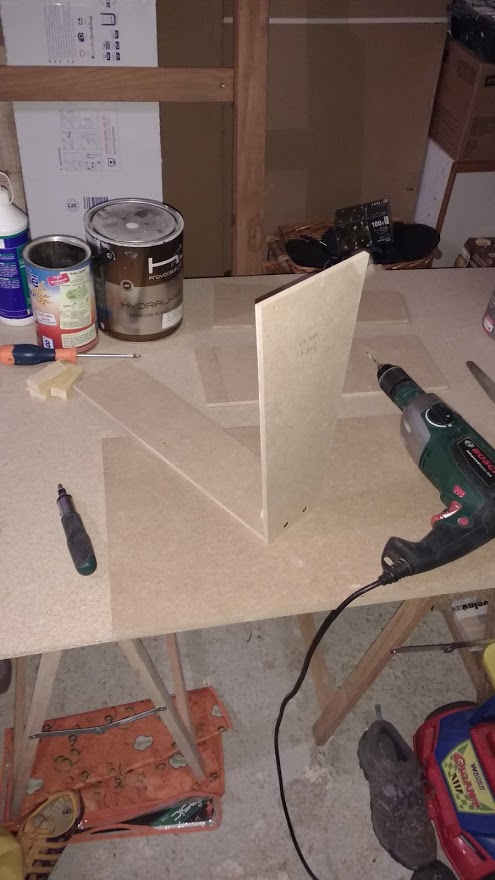

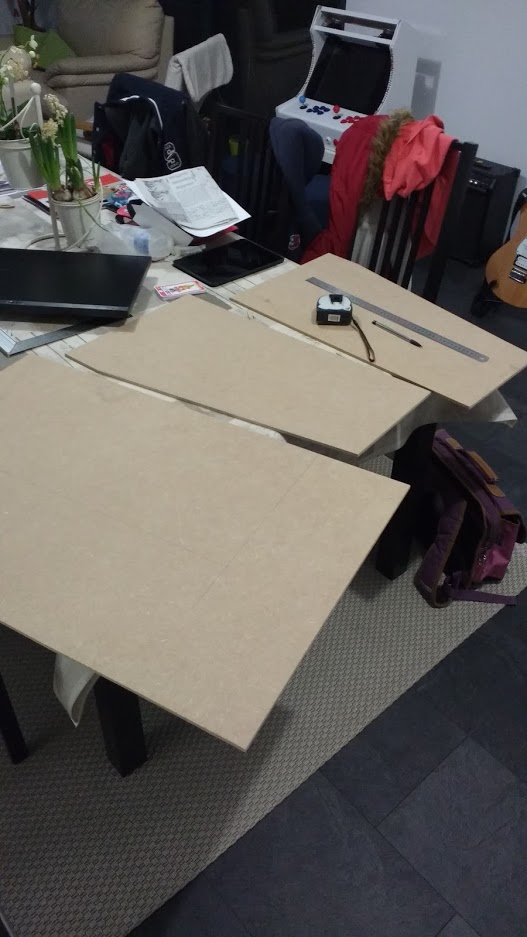

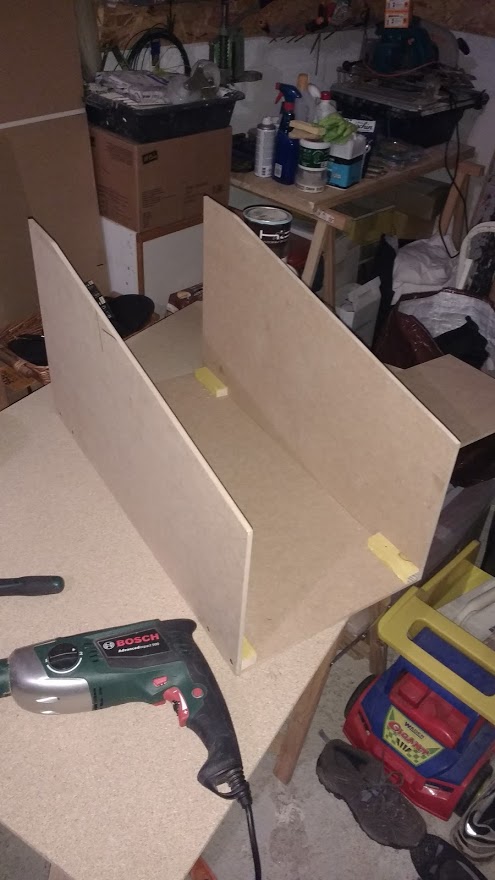

On est sur des plaques de medium 10mm, assemblage aux tasseaux de pin.
Pour ce que j'ai à faire à cette étape, c'est tout à fait suffisant.

Ensuite il me faudra réaliser le fronton sur-mesure, de manière à ce qu'il épouse comme il faut mon écran Dell 17 pouces.
Suite au prochain épisode avec réalisation du front et intégration des boutons :D

Avatar de l’utilisateur
gui_2009
Connaisseur
Connaisseur
Messages : 334
Inscription : 05 juil. 2017 - 09:53
Localisation : Tours
A remercié : 73 fois
A été remercié : 77 fois

Re: [WIP] Pincab Standard - Full HD

Message par gui_2009 » 12 avr. 2021 - 15:19

Bonjour à tous !

Suite du reportage photo :D

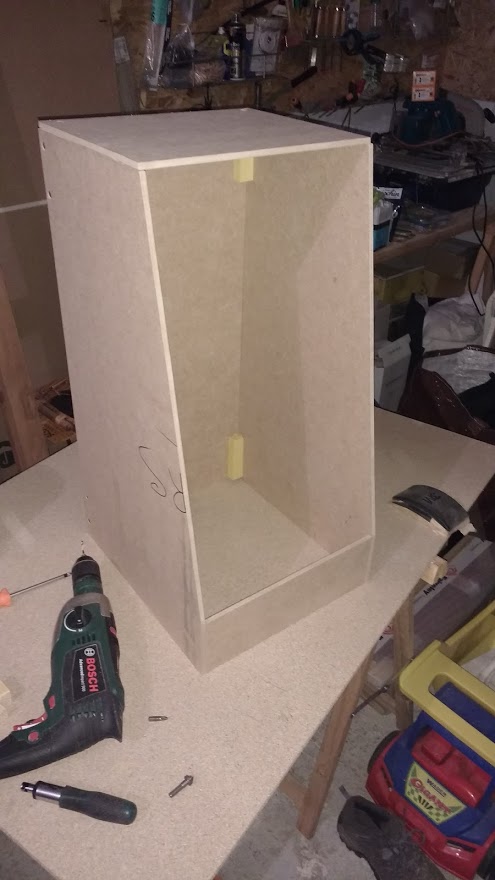

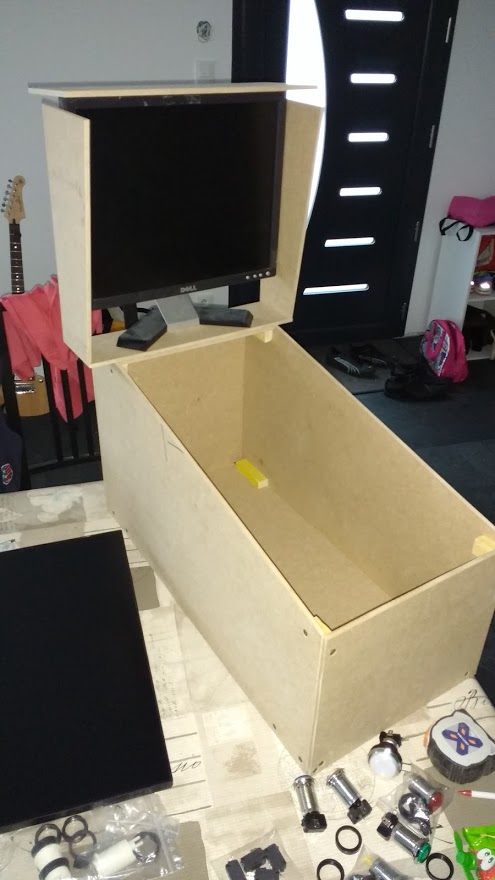

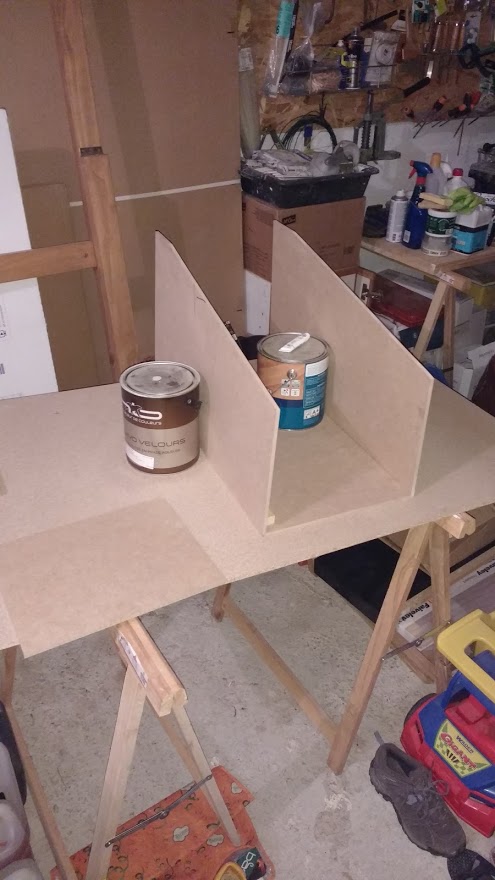

Pour le fronton, après les découpes, voici une pose à blanc, histoire de vérifier que tout rentre correctement.
J'ai essayé de respecter les ratios des pincab "standard" mais le tout à l'échelle.

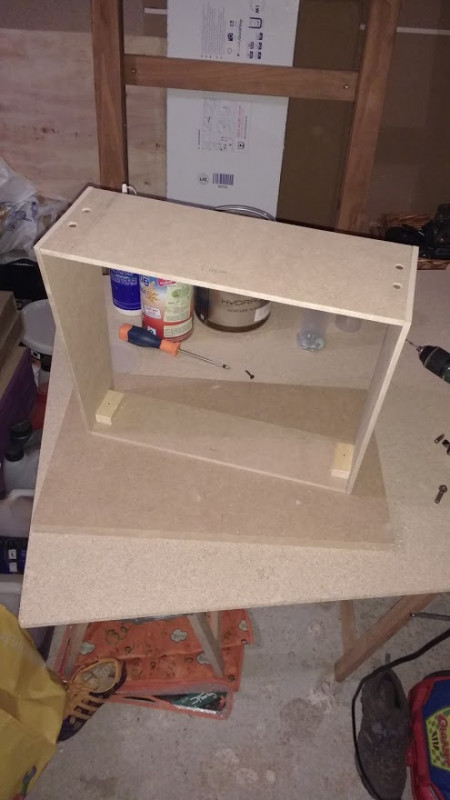

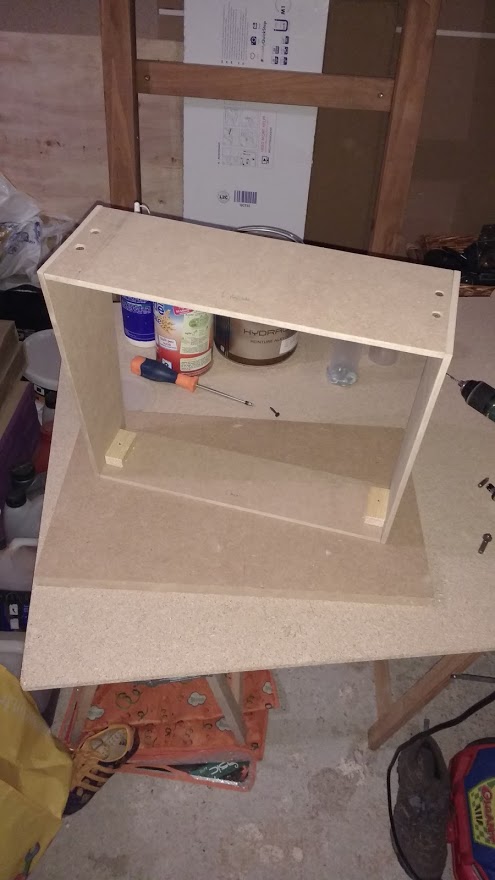

Retour à l'atelier (oui enfin bon mon garage ;) ) pour un montage avec mes traditionnels tasseaux.

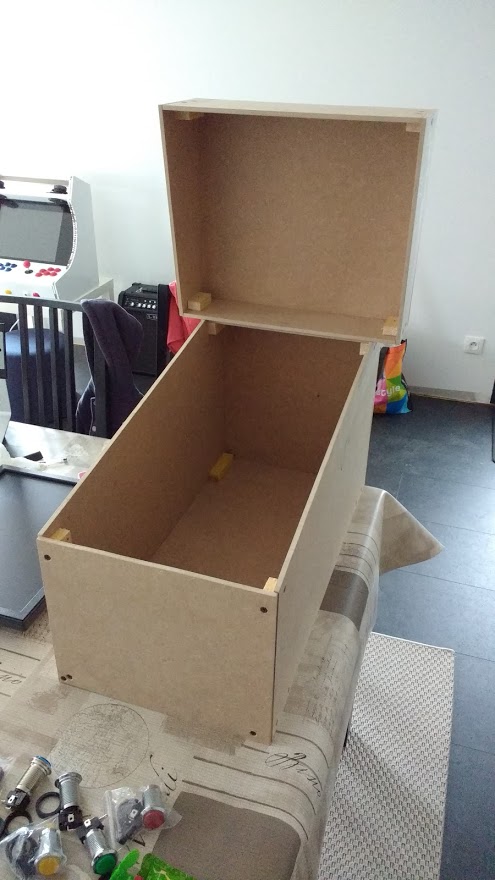

Et voici l'ensemble caisse + fronton qui vient de naître :D

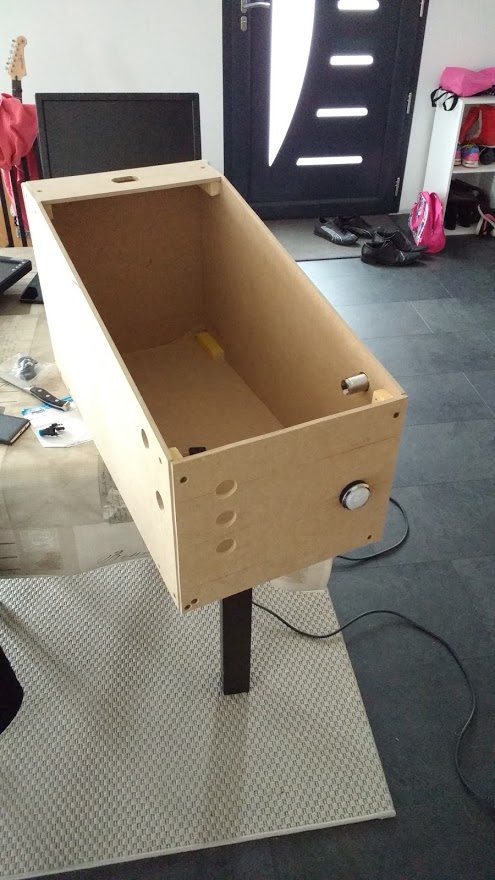

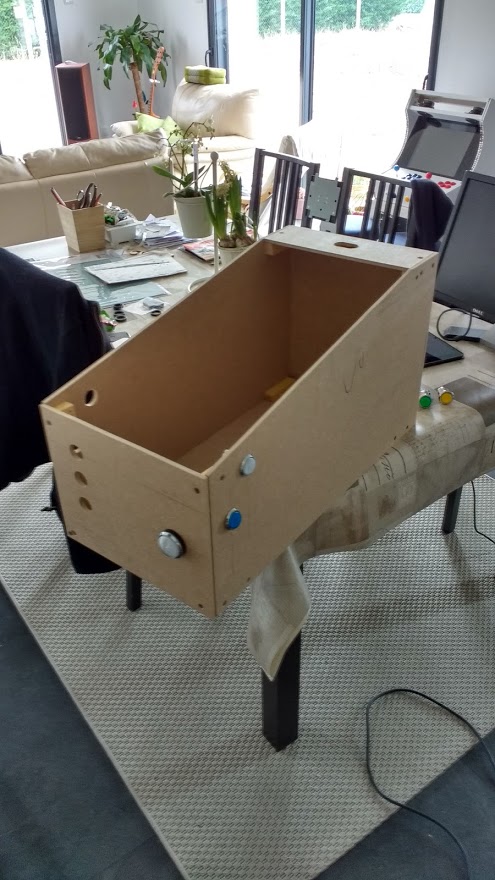

Quelques tas de sciure plus tard, j'avais percé les principaux trous pour les boutons.
On n'oublie pas de ménager un espace passe-câbles entre le fronton et la caisse.

J'apporte une précision à propos de mon prototype : A terme, c'est une carte KL25Z qui gérera les inputs des boutons ainsi que la fonction nudge (bourrer la caisse quoi :lol: ) et lance-bille.
Pour le moment, et comme il m'en restait une, je vais utiliser une simple xin-mo, la même qui fait des merveilles avec un raspberry par exemple.
Donc sur chaque side, on aura 2 boutons : un pour le batteur et un pour simuler le nudge
En façade, un gros bouton pour simuler le tire-bille puis 3 autre pour Coins, Start, Exit.

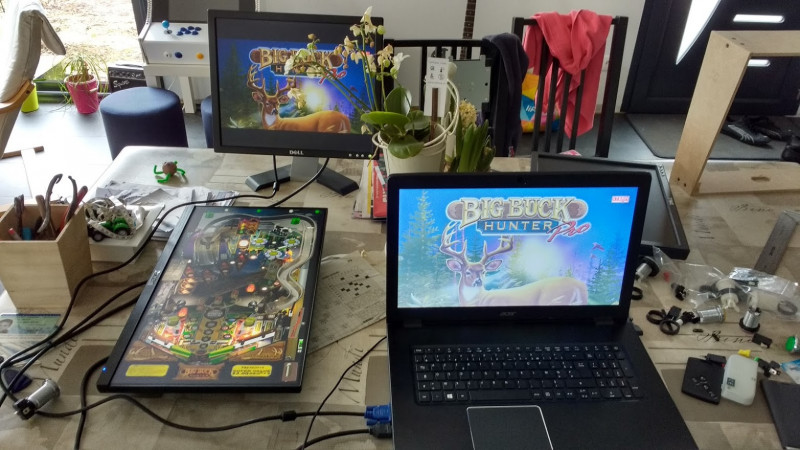

On délaisse le bois quelques instants pour vérifier que tout est toujours en fonction.
Pour le prototype, je suis parti sur un playfield 22 pouces et un backglass + dmd de 17 pouces.
A terme le backglass et le DMD auront chacun leur écran dédié.

Tout fonctionne mais le jeu au clavier c'est... pas très immersif ! Sans compter que filer des coup de lattes au PC familial risque de n'être ni apprécié, ni efficace :lol:

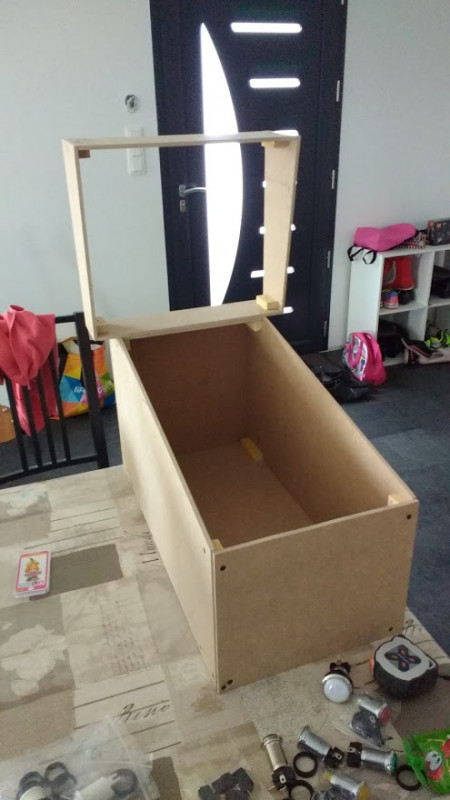

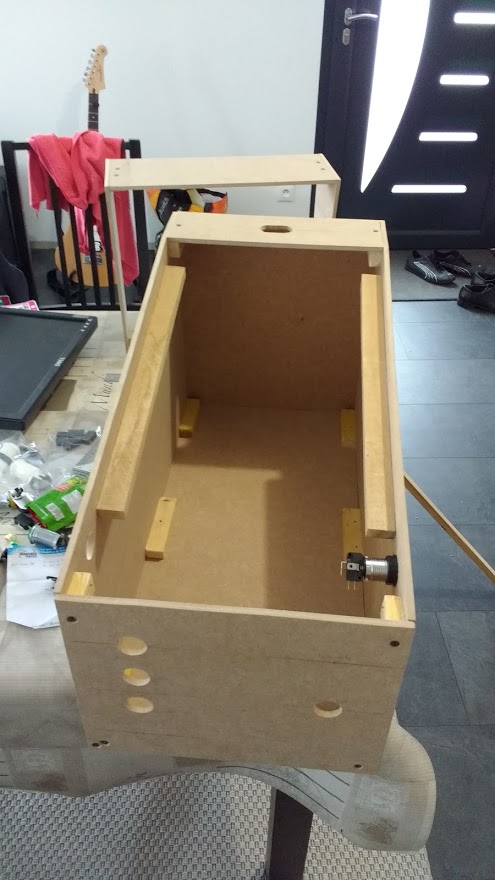

Donc retour à la caisse avec mise en place des tasseaux pour recevoir le playfield
Merci et... à suivre ;)

Avatar de l’utilisateur
moustic
Modérateur
Modérateur
Messages : 6727
Inscription : 23 juil. 2014 - 01:00
Localisation : Saint Jean Rohrbach
A remercié : 278 fois
A été remercié : 604 fois

Re: [WIP] Pincab Standard - Full HD

Message par moustic » 12 avr. 2021 - 15:33

Gg grow ça avance bien :)

Avatar de l’utilisateur
Playmobil
Guide
Guide
Messages : 1682
Inscription : 11 janv. 2013 - 00:00
Localisation : Trou perdu sur la frontière Belge !
A remercié : 41 fois
A été remercié : 125 fois

Re: [WIP] Pincab Standard - Full HD

Message par Playmobil » 12 avr. 2021 - 16:37

Bien travaillé ! Ca donne quoi les dimensions en centimètre en gros ?
