En 2014, un Wip a fait briller des étoiles dans mes yeux et m'a décidé que j'aurais un Pincab
Ce post de @Namsan m'a décidé qu'un jour je me lancerai.la-galerie-f21/galerie-widebody-pincab- ... t3864.html
Ce projet est celui qui va m'occuper pour quelques mois. Il n'est pas anodin car ce qui m'a freiné jusqu'à maintenant, outre le temps à y consacrer, est clairement le budget.
Je mets un lien vers un fichier Google Sheet afin que vous puissiez réaliser ce qu'il est nécessaire de disposer pour réaliser ce Pincab taille réelle.Ce fichier est destiné, non pas à en mettre plein la vue (je fais le projet pour moi pas pour les autres) et mettre en avant le budget, mais vraiment pour aider ceux qui seraient tentés de se lancer dans l'aventure. Sachant que je suis parti dans l'idée d'y mettre tous les accessoires possibles, on peut bien sûr faire moins cher.
Je n'ai à ce jour pas encore toutes les pièces mais cela vient au fur et à mesure et il y a encore de gros achats à faire.
- 1
J'ai fais le choix de ne pas la fabriquer (j'ai grosso modo les outils nécessaires sauf une CNC malheureusement) afin de gagner du temps et d'être sûr d'avoir des découpes parfaites avec un système d'assemblage par lamellos collés (et pourquoi pas des renforts si nécessaires).
Voilà à quoi cela ressemble: https://gen3d.fr/produit/kit-pincab-widebody-43/
La caisse est pourvue d'options pour y mettre une porte avec monnayeur standard (porte simple), les rainures T-Molding Fronton et Playfield (le Playfield c'est la TV qui se mets à la place de la table de jeu d'un vrai flipper) ains que les rainures pour la vitre qui vient protéger le Playfield ainsi q'un tiroir sur charnière à l'arrière pour le PC. Le coût de revient tout équipé de la caisse est d'un peu plus de 500 € dont 85 euros de livraison. Si l'on exclue le coût de la livraison je trouve le prix correct.
Tout ceci est complété et embelli par des pieds, une lockbar (barre métallique qui tiens la vitre et qui fait ressembler ton cab à un VRAI flipper), de la peinture et de la déco...
- 2
Le Playfield sera un 43 pouces 4k de marque Samsung, le Backglass (l'écran du haut qui affiche les scores entre autres) un écran 32 pouces de marque AOC que j'ai déjà et le DMD sera un un écran LCD 14/9 muni d'une carte contrôleur acceptant le DVI, le VGA et l'HDMI.
Pour ceux qui se posent la question de ce type d'écran en lieu et place d'un vrai dmd, de plus en plus de tables font appels à de la vidéo donc un écran est plus adapté à mes yeux.
- 3
Un toy est un objet électronique, électro-mécanique ou autre qui va simuler les sensations d'un vrai flipper. Le miens sera composé de:
- 8 contacteurs (détourné de sa fonction industrielle et positionné à des endroits spécifiques, il va imiter en claquant les bruits des bumpers, slingshots, batteurs...)
- 2 solénoïdes (idem que les contacteurs, les solénoïdes sont recommandés pour imiter le bruit des batteurs)
- Un shaker avec un MEG (moteur d'essuie glace): va vibrer et faire du bruit pour imiter les sons et vibrations
- Un knocker: c'est le "clac" qui imite celui d'un vrai quand vous gagnez une partie ou une extra-ball, indispensable donc
- L'éclairage: alors la c'est vaste mais il y aura une ledbar (planche munie de lampes flashs et de stroboscopes qui se placent entre le Playfield et le fronton) qui est composée de leds adressables et pilotés par une carte contrôleur et un logiciel. Il y aura également des bandes de leds autour du Playfield et en "undercab" c'est à dire sous le meuble.
- Un tilt

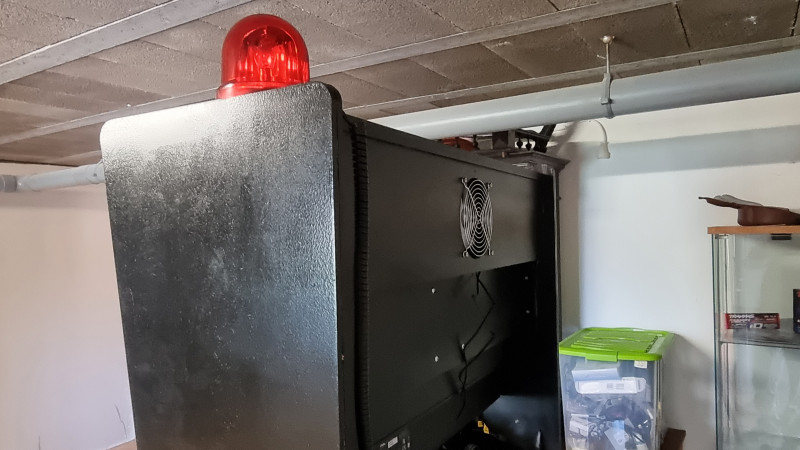

- Un ventilateur qui se met en haut du fronton qui te souffle dans la tronche
- Un gyrophare parce-que merde hein
- Un vrai lance-bille Williams qui est pilotée par une carte contrôleur afin d'imiter l'envoi réel d'une bille pour commencer la partie.
- Le SSF (Surround Sound Feedback): des enceintes vibrantes placées au fonds du Cab qui vont imiter le roulement de la bille sur le Playfield
Quelques images de ce que j'ai pu déjà obtenir
editeur math
Tout ce merdier nécessite des cartes contrôleurs qui vont gérer et faire l'interface entre les Toys et le ou les logiciels sur le pc. Mon choix s'est porté sur l'Atelier d'Arnoz (https://shop.arnoz.com/fr/) qui propose toutes ces cartes avec beaucoup de Tutos et d'humour. Bien sûr il faut du câblage et des alimentations ainsi que le système audio (2 haut-parleurs et un subwoofer + carte son).
- 4
En plus de tout ce qui est au-dessus, il faudra peindre (ou mettre du vinyle) sur le pincab, de la déco, de la visserie...
Me reste à choisir une déco (je penche pour LOTR mais c'est pas définitif encore) et résoudre un problème d'ingénierie, à savoir quel système employer pour permettre de soulever le Playfield afin d'accéder à l'installation. Donc il y a encore du boulot.
Bref vous l'avez compris c'est un projet ambitieux mais tellement emballant que j'ai hâte de commencer. Je suis dans l'attente de la caisse qui devrait plus trop tarder et marquer le coup d'envoi de cette aventure.
Je ne manquerais pas de compléter ce Wip au fil de mes avancées
Merci de m'avoir lu (ou pas)
https://docs.google.com/spreadsheets/d/ ... oY/pubhtml
Maj du 28/03/2021

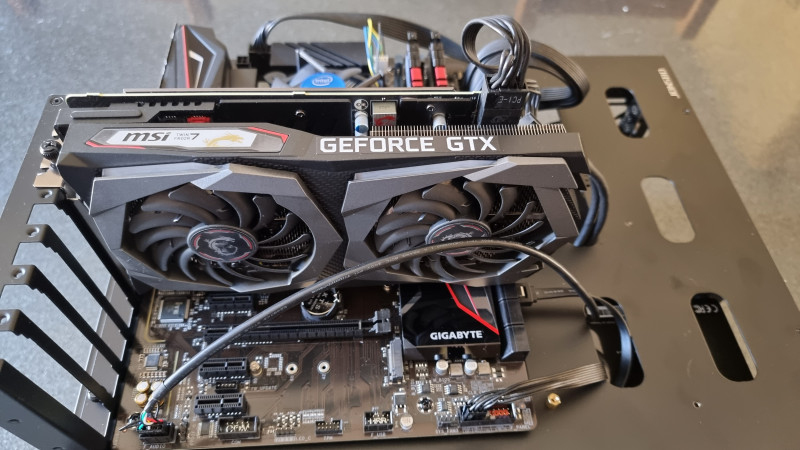

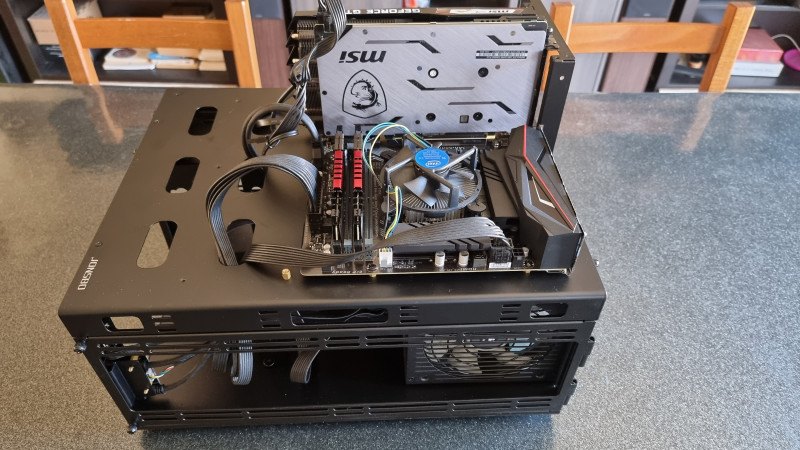

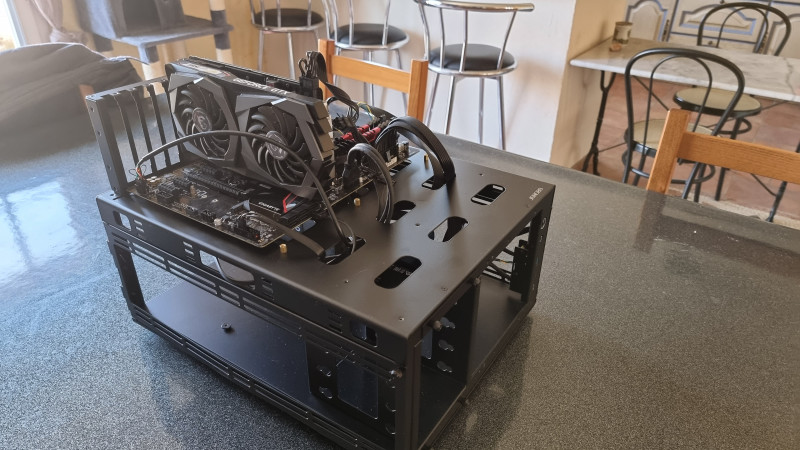

Préparation de la config pc du Pincab sur une table de Bench.
Et au besoin, la table est modulable et se démonte complètement si la place n'est pas suffisante dans le Pincab.
Ya plus qu'à
Maj du 29/03/2021

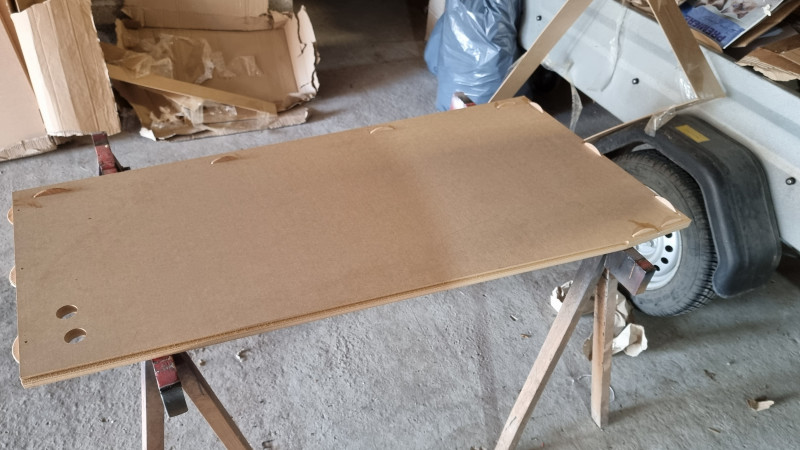

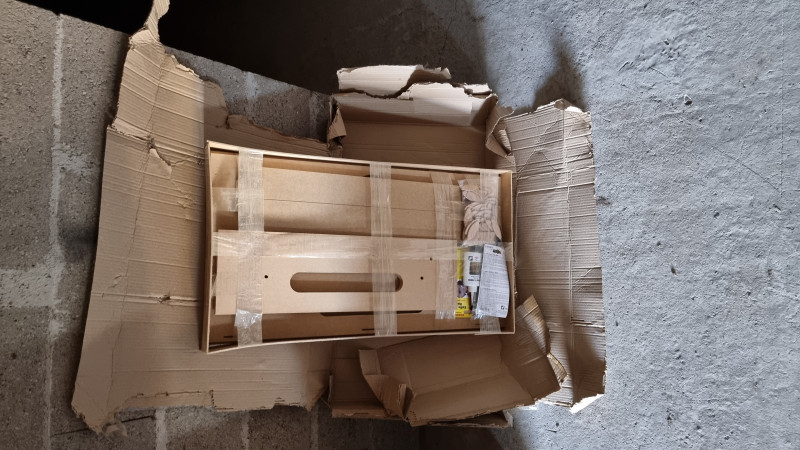

La partie tant attendue du Pincab est enfin là: Gen3d m'a livré aujourd'hui le kit Pincab

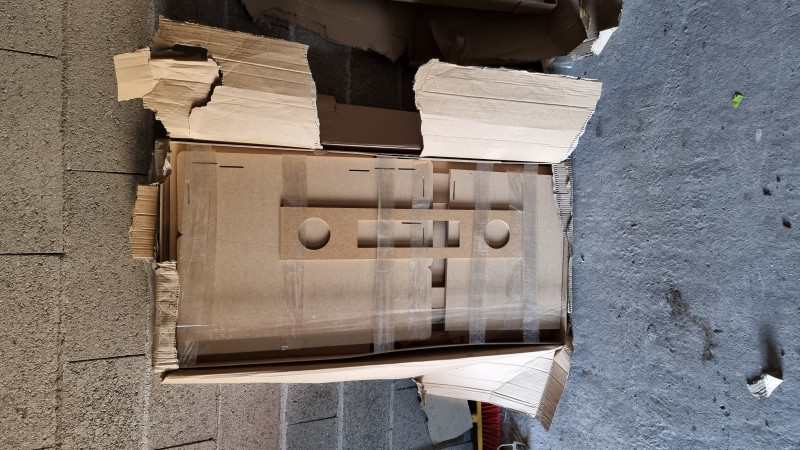

2 colis très bien emballés et arrivés en parfait état. Vivement vendredi (c'est férié en Moselle) que les choses sérieuses commencent

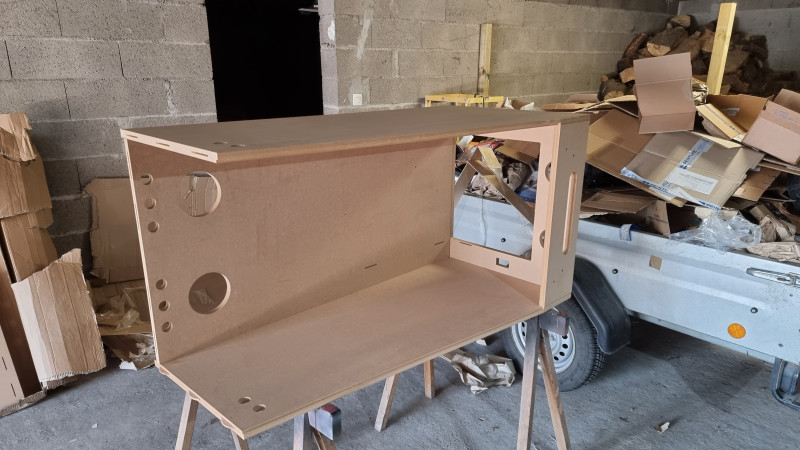

Le kit de Gen3d a été réceptionné et donc... c'est parti.

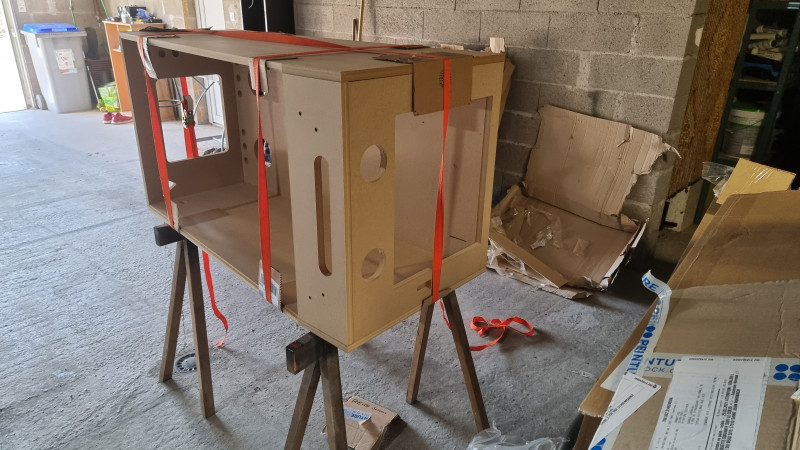

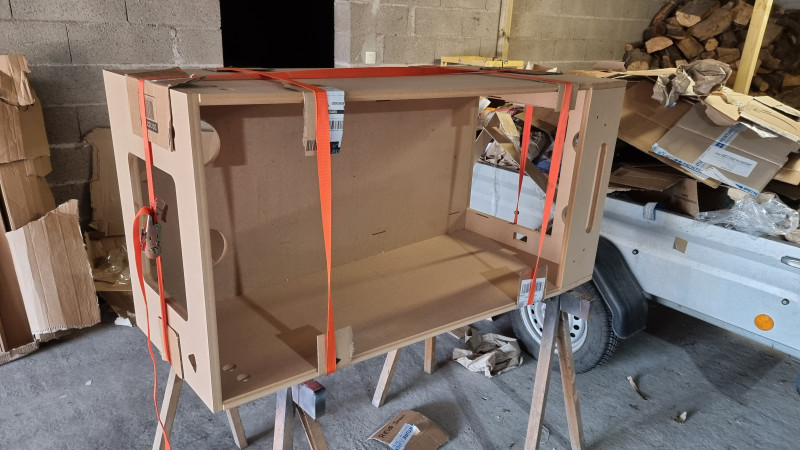

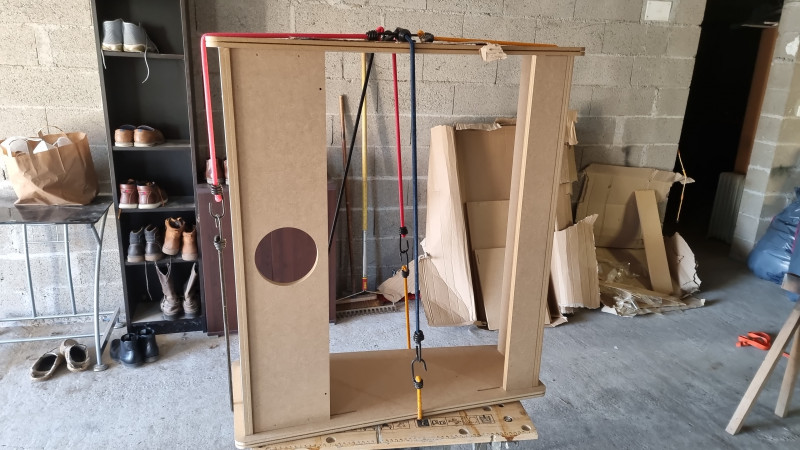

L'assemblage se fait avec des lamellos collés. La tenue est bonn et la solidté a l'air d'être au rdv mais je vais sans doute, par précaution le renforcer par des équerres.
L'assemblage est facile et un tuto vidéo existe sur le site du fabricant pour réaliser pas à pas le montage.
Suite au prochain épisode
Maj du 05/04/2021

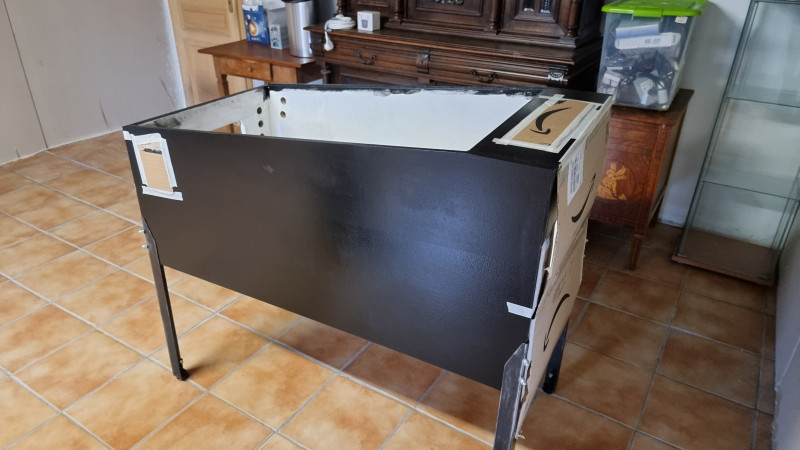

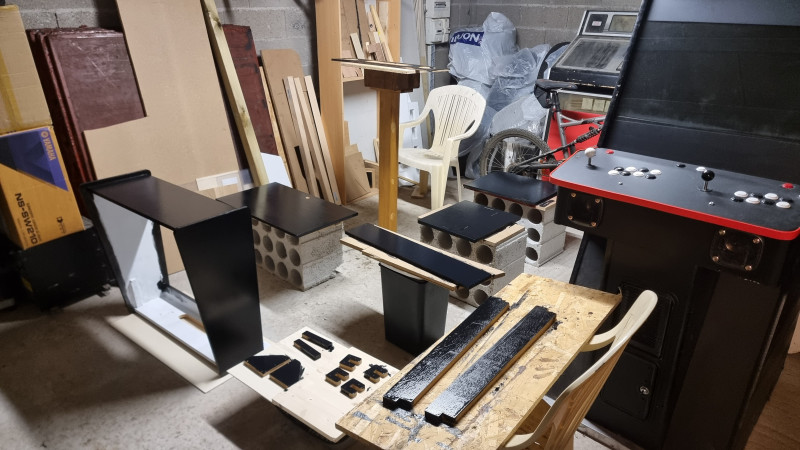

On continue les travaux de peinture tout le (long) week-end avec deux couches pour chaque élément.

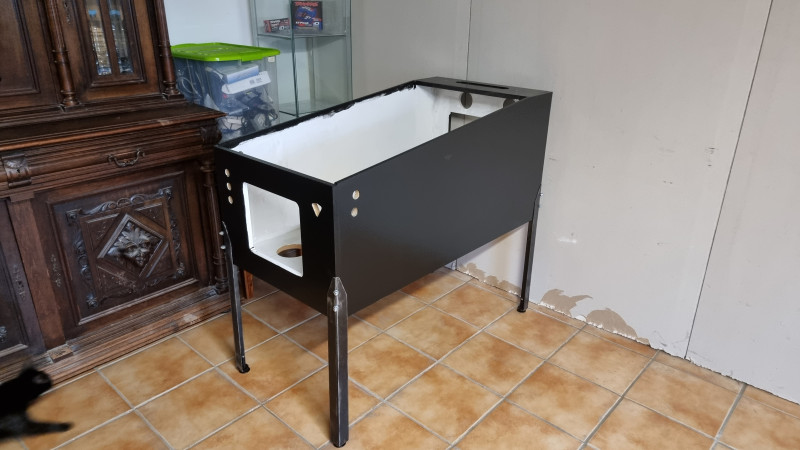

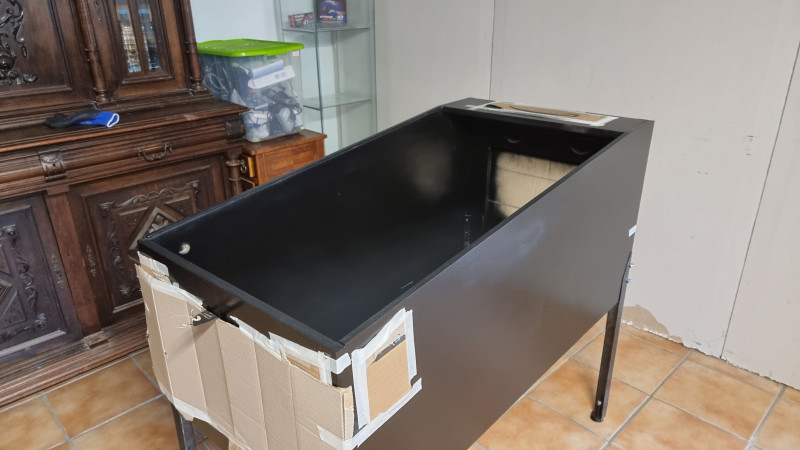

Ça mets des plombes à sécher et c'est trop brillant à mon gout. Changement de point de vue on passe un bon coup de White Spirit et on ponce une dizaine de fois pour arriver à un effet brut/vieilli qui me convient bien.On installe les pieds à la caisse et on le mets à sa place définitive ^^
PS en exclu ma déco LOTR

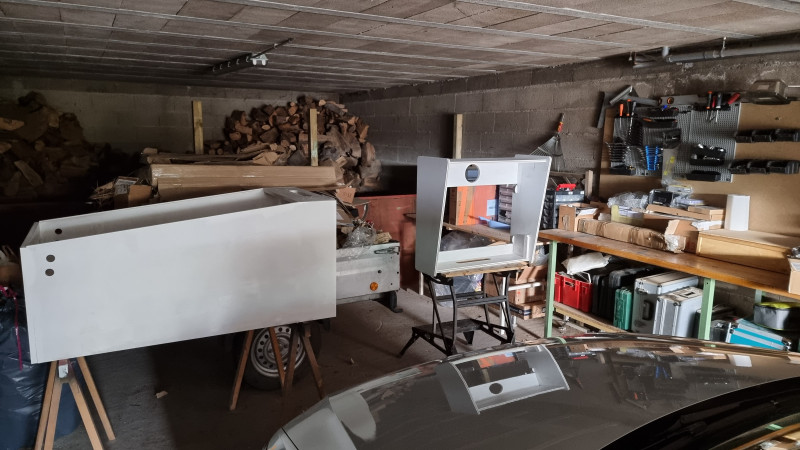

Le premier jour du week-end a été consacré à finir la peinture des différents éléments du Cab
Ensuite on équipe le Pincab avec le tire-bille Williams (et le Potar d'Arnoz) ainsi que la porte avec son monnayeur euro, les boutons Goldleaf sur les sides et les boutons lumineux en façade et ouf la lockbar et sa lockdown
Suite au prochain week-end
Maj du 18/04/2021
C'est reparti
Pose d'une partie de la déco avec un souci majeur: pas de laminage sur la déco donc bullage violent sur les sides donc on gicle tout et on se contente du fronton et de la face avant de la caisse en attendant le traitement de ma réclamation à ce propos.
Puis création de la ledbar avec 2 strobes (judicieusement appelés DTG par Arnoz
) et 5 flashs led, le tout sur une planche située entre l'écran du Playfield et le bas du fronton, sous la future vitre
On enchaine ensuite par les toys: les SSF, les solénoïdes, le knocker, le tilt, le shaker et les leds adressables en-dessous de la caisse (undercab) et de chaque côté du playfield

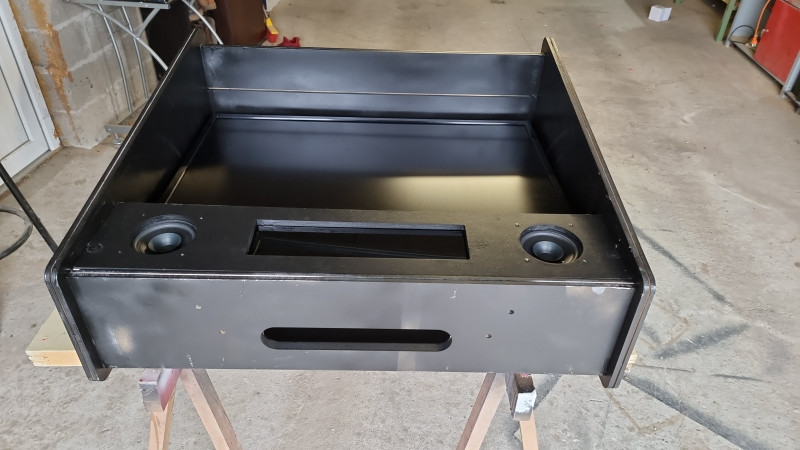

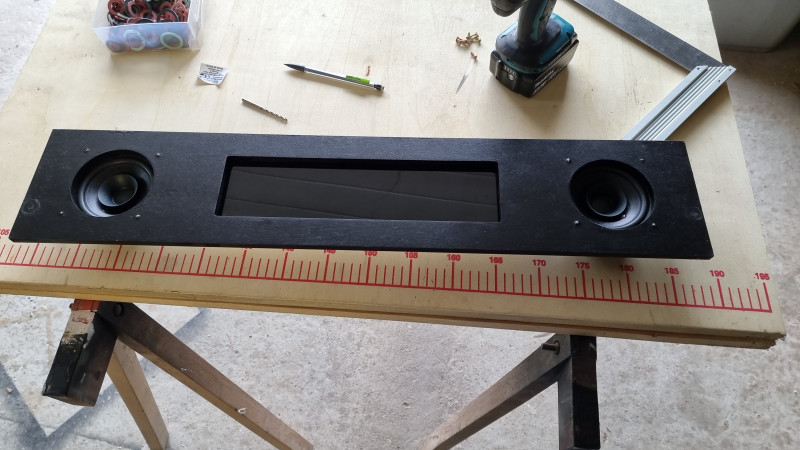

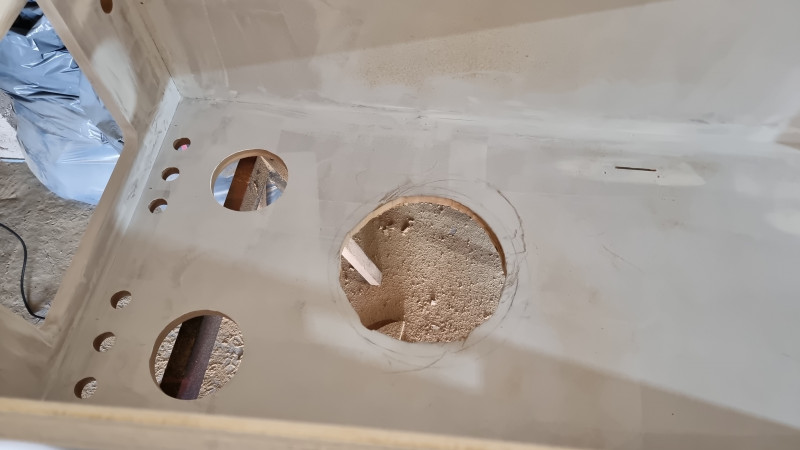

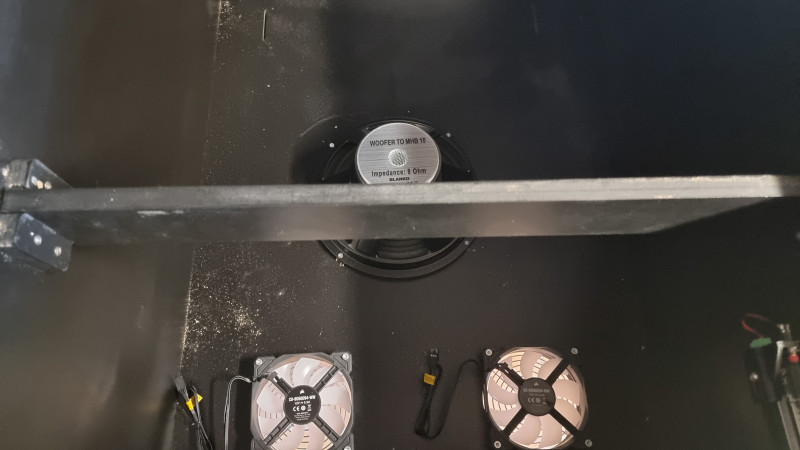

Les enceintes du SSF
Les solénoïdes
Le knocker et le tilt
Le shaker et son moteur d'essuie-glaces
Les leds en undercab et autour du playfield
Puis et enfin pour ce week-end-end, on installe la multiprise qui pèse presque autant que le Pincab
La suite sans doute demain avec la préparation des cartes contrôleurs et un début de câblage
Maj du 14/05/2021
Je n'avais pas montré l'avancée de mon Wip depuis un bout de temps mais je vous assure que je n'ai pas chômé
J'ai bien évidemment attaqué la partie câblage, partie qui me faisait frémir compte tenu de mes (très) maigres connaissances en la matière et j'avais raison de frémir
Toutefois le point positif c'est que j'ai découvert beaucoup de choses: mettre des diodes sur tous les toys qui ont une bobine (tous sauf les boutons donc) pour éviter les retours de courant dans l'installation à cause de l'induction.
Faire un câblage soigné et rangé surtout pour éviter les dysfonctionnements (vous verrez sur les photos avant-après vous comprendrez mieux).
Bref j'ai passé beaucoup d'heures encore en refaisant 2 fois le câblage, configurer les boutons et les toys sur la carte contrôleur, configurer le DOF (Direct Output Framework) qui permet de faire interagir la table virtuelle dans Virtual Pinball X ou autres et les toys, les leds et les boutons, terminer la déco puis installer les side rails, le t-molding et les baguettes de finition.
A aujourd'hui mon câblage est refait au propre, reste encore un peu de menuiserie pour les portes, intégrer le pc et le support écran du Playfield et configurer les tables au mieux; Donc ya du taf encore
La déco est finie
Une petite review des toys installés avant la refonte du câblage
La photo de l'installation en bordel
Et maintenant tout beau tout propre (c'est pas du pro câble management mais c'est quand même mieux ^^)
Suite bientôt
Maj et fin du 26/05
Voilà je considère que le Pincab est terminé à 99%. J'ai quelques petits soucis résiduels: la vitre du Playfield est trop longue de quelques millimètres et j'attends le rabotage car j'ai pas les outils pour le faire. Du coup ma lockbar ne s'enclenche pas correctement ce qui est évidemment ne me convient pas. Il faut que je masque le logo de marque de l'écran et j'aimerais également mettre des diffuseurs transparents pour les led pour faire "plus propre". Bref encore quelques petits ajustements. D'un point de vue logiciel j'ai 3 tables qui fonctionnent bien comme je le veux même si il y a encore des choses que je ne maîtrise pas totalement, notamment les différentes sortes de dmd et leurs réglages respectifs, le frontend (dilemme entre pinup et pinballx) bref encore du taf logiciel mais ça va le faire. La priorité maintenant que j'ai refait une Install propre c'est de faire un backup

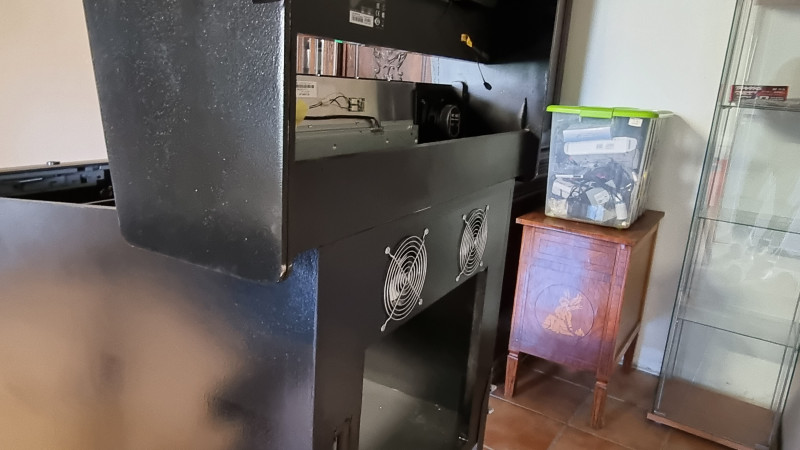

Quelques photos et une ou 2 vidéos pour conclure ce Wip sur lequel j'ai bien dû passer plus de 200 heures
Merci à ceux qui m'ont suivi, lu et encouragé
https://docs.google.com/spreadsheets/d/ ... oY/pubhtml
