Hello à tous !

Après avoir fait un mini pincab Tron Legacy, Bartop et divers babiole etc ...
Me voilà de retour mais cette fois ci avec un Pincab en taille réel ! Oui j'en avais marre de jouer sur mon mini 19 inch et il est temps de passer aux choses sérieuses, j'ai chopper le virus du pincab lol

Un tour sur Le Bon Coin et c'est réglé, une caisse HS a prix dérisoire Williams 1980 du titre Black-Out sans vitre du fronton.
De retour à l'instant même du road trip ou tout s'est bien dérouler, le flipp est rentrer dans la voiture sans trop de souci

• EDIT 25/07/14

  Finalement j'ai décidé de me faire mon propre Pincab de A à Z donc abandon du projet Black-Out malgré que celui-ci viens d'être acquis.
  C'est pas plus mal car de cette façon je pourrais concevoir ma propre caisse en MDF à ma guise et en widebody avec du matériel neuf.
  Le pincab sera conçu sur un plan de type Williams Widebody, il est dans mon cas primordial de respecter sa taille d'origine et non de le modifier en fonction des écrans à mettre.
  Le wip consistera à faire une reproduction du fameux flipper Big Bang Bar Aka BBB ! Plus de détails en fin de post.
  C'est partie pour le wip BBB


  ---------
  Regroupement des vidéos du pincab avant d'entrer dans le vif du sujet
  *** 17/01/2015 Pincab fini a 100% ***


  ***Vidéo final du Pincab***
  [video][/video]
  ----------
  ----------


  Ci dessous vidéos de présentation du pincab et tests des toy's (shaker, contacteurs, knocker, gear, head tracking BAM)

  [video][/video]
  [video][/video]
  [video][/video]
  [video][/video]
  [video][/video]
  [video][/video]
  [video][/video]
  [video][/video]
  [video][/video]
  [video][/video]

  [video][/video]
  [video][/video]
  [video][/video]
  [video][/video]
  ------

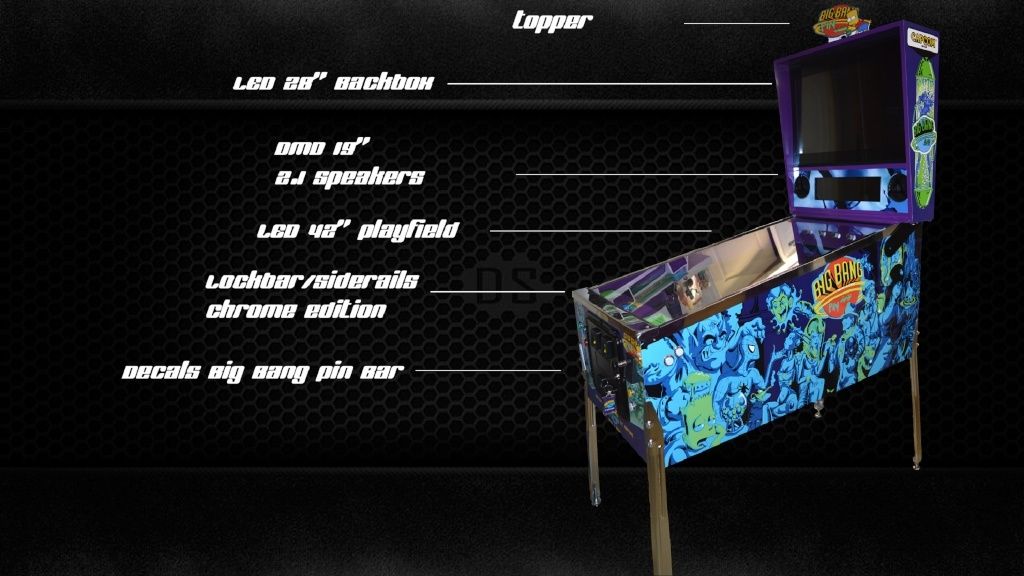

  Flyer's fait sous Photoshop avec mon propre pincab
  --------












  -------------------


  • Boutons lumineux: 20€
  • Bois MDF 18mm: 140€~
  • Lock Coin: 4.70€
  • Coin Door 2 slots: 55€
  • Hinge pivot: 33€
  • Side Rails: 24€
  • Widebody Lockbar WMS: 59€
  • Lockdownbar : occaz 40€
  • Pinball leg chrome system 11: 68€
  • Pinguard Protector: 14€
  • Leg Bolt Chrome x8: 9€
  • Leg leveler: x4 12€
  • Leg Bolt Chrome x4: 24€
  • Flash Dome Clear x5: 6€
  • Ball shooter Stern: 30€
  • Trim widebody: 9€
  • Glace poli clair 5mm: 35€
  • Glace poli clair 4mm backglass: 20€

  • LG42LB5610 LED Playfield: 340€
  • AOC M2870VHE LED Backglass: 200€
  • Samsung S19D300NY LED DMD 16/9: 70€

  • MSI-Z97 PC Mate: 70€
  • Lepa 550W MaxBron Modulaire: 52€
  • SSD SANDISK 120go: 52€
  • Saphire Radeon R9 270 O/C Boost: 130€
  • G.Skills 4Go DDR3 16000Mhz Dual C7 Ripjaws: 42€
  • i5-4440 Haswell: 162€
  • 2.1 Philips SPA7380: 69€
  • Aerocool fan 200mm blue LED x3: 32€
  • Aerocool fan 120MM blue LED x2: 14€
  • Adaptateur Displayport ACTIF: 35€
  • Aerocool Strike-X Panel "Ecran tactile": 47€

  • Grille HPx3: 11€
  • Grille 120mm x2: 8€
  • Module d'entrée: 5€
  • Gaine spirale bleu: 4€
  • Gaine spirale blanc: 0.70€
  • Gaine spirale jaune: 12€
  • Goulottes de câblage
  • Tôle acier perforé: 7€
  • Charnière piano: 4€
  • Coude L LED Strip: 2€
  • Coude LED: 4€
  • Barrettes: 2€
  • Câble souple multi filaire 1.50 30m: 20€
  • Chaine de masse commune 4.8: 2.90€
  • Ruban velcro agrippant: 7€
  • Adhésif violet 450x2000 x3: 28€
  • Divers accessoires: 200€

  • Ledwiz: 55€
  • Knocker Bally/WMS: 20€
  • Contacteur SIEMENS : 90€~
  • PSU Mean Well 22€~
  • Motor Shaker: 115€
  • Resistor Board: 7€
  • SMT Booster Board: 96€
  • RGB LED: 11€
  • FRDM-KL25Z Freescale: 12€
  • TSL1410R: 32€
  • Flash LED Strob: 7€
  • LED Strip RGB 10m: 36€
  • Diode 1N4007: 3€
• Décals impression: 150€~

Le thème du pincab sera le fameux flipper Big Bang Bar qui coute actuellement 20.000€ ..., les décals d'origine sont sous copyright et sont introuvable et quand il y en à ça se passe sur eBay, les prix grimpent jusqu'à 1000$
Une personne sur Hyperspin US à payé un graphiste pour qui lui fasse le sien avec des modifications mais tout en gardant le même esprit. Je vais lui piqué son thème et ça va pas lui plaire, d'innombrable personne lui ont déjà demandé mais sans réussite.

Cette personne a posté un side de son décal mais en très basse résolution, en ce moment même je bosse sur le décal afin de l'upscaler certes il y aura une perte de détails mais je fait avec.

Une fois celui-ci fini je ne le partagerai pas pour des raisons simples, je lui ai pris son image qu'il a fait faire en payant par un graphiste car il voulais des décals unique que lui seul aura en sa possession.
Cette personne dois pas s'attendre qu'un escroc comme moi s'amuse a upscaler ses décas, alors si je les fait tourner sur web ... Sans être méchant ne me les demandez pas et n'en faite pas un débat sur mon topic svp.

Au passage voici un lien avec des décals gratos du forum VP ICI
Le side BBB d'origine et plus bas la modification par le graphiste.
http://www.vpforums.org/index.php?showt ... 497&page=1

[tetrafred]

la ledwiz, la ledwiz, la ledwiz!!!!

[Namsan]

Tu me lâche pas Tetrafed avec tes ledwiz lol   :cheers:

[Ragnarok64]

A mon avis, la pile permet de maintenir le classement en mémoire.
Pour le brossage du métal, il faut le faire dans le sens du métal sinon tu le raye. (tu dois voir des traits fin)

[Veusti]

Un WIP que je vais suivre   8)
Dommage qu'il n'y a pas de ledwiz .... parce que moi non plus je n'y comprends rien

[Namsan]

@ Ragnarok64, merci pour l'info : )
@Veusti, puis c'est trop cher lol

[Namsan]

- Day 1 -
*Attacks from feets*

[/center]Un petit tour à Carrouf et Bricoman pour le matos nettoyage, peinture,vinyl adhésif et divers babioles pour le flipp. A savoir que jme suis planté avec les brosses en acier donc je l'utilisera pas, j'ai confondu laiton et acier



Purification des 4 pieds du flipp, oui c'est bien le mot exact tellement c'est crade   34 ans sans nettoyage

----------

C'est immonde lol

----------------


2 pieds de couleur gris que je vais changer car j'aime pas du tout !

-------------

Hop dans le bain lol avec du Cilit Bang Javel et on frotte avec plusieurs type de brosse dur a moyen

------------


On laisse mariner lol le temps que le produit attaque la rouilles et ses cochonneries puis on repasse les pieds dans le bain

----------------------

Ya pas a dire Cilit Bang Javel c'est du lourd, produit très corrosif attention au yeux et au mains ! Reste plus qu'à acheter de nouveaux vérins.


----------

Voilà le résulat, c'est pas neuf mais c'est bien mieux qu'avant

[nephistos]

Impatient de voir la suite, super boulot

[Ozone]

Terrible l'action du cillit bang. C'est sûr que c'est plus propre comme ça.
Pour les deux pieds gris c'est de la peinture?

[Namsan]

Non ils sont gris d'origine, je vais les changer.

[tetrafred]

whaou, la différence de fou quand même ^^
Quand les miens repiquerons je serait quoi faire.

[blackisto]

Good luck ! Je vais suivre ça avec attention

[tetrafred]

Si namsan revient par là il risque de te faire pleurer

[Namsan]

C'est parti pour le Wip du pincab BBB ! En attendant le matériel neuf je vais restaurer du vieux matos

Coin door provisoire en état de merk

---------------

Ponçage et repeint a la bombe et ajout serrure et divers truc dont je ne connais pas le nom lol

------------

C'est parti pour faire le fronton

------------------


Vinyl adhésif violet, oui j'aime pas la peinture  :lol!: bon ok la couleur faut aimer hein mais vu  que je vais faire une réplique du pincab Big Bang Bar bah pas le choix perso j'aime bien même si la couleur est chelou via les tofs (trop de flash) mais pour de vrai c'est bien mieux.
-------------------







J'ai juste fixer rapidement les planches afin d'avoir un bref aperçu avant de le fixer définitivement, aller zou je continu !

---------------

Hop hop découpes des sides du pincab, je reviendrais sur le fronton plus tard car il me manque des pièces pour le finir

------------------

Le résultat des 2 sides après un coup de scie sauteuse

------------------

L'arrière du pincab qui sera ventilé par 2 ventilo de 200mm

----------------

C'est partie pour la scie sauteuse, dommage j'ai pas de défonceuse

-----------------------

Ponçage et ça donne ceci, pas encore parfait mais une fois la grille noir installé on verra plus rien lol

-------------------------

Pose du vinyl et le coup de cutter

--------------------

Et voilà ! Bon j'y retourne lol

----------

Aujourd'hui j'attaque la partie arrière du fronton, perçage 35mm et encastrement du ventilo 200mm

----------------------

Ponçage

---------------------

Pose du vinyl

---------------------

Petit délire pour le fun, non je l'ai pas coller définitivement hein ce sont des restes des découpes des ventilo lol   Bon ok je sors hahahah kkkk

----------------------

Découpe de la charnière

--------------------

Pose de la charnière

-----------------------

La planche du haut de l'arrière du fronton est trop petite, je vais devoir la refaire. Ya trop d'écart mince !

----------------------

Pose du ventilo

----------------------

Découpe de la tôle perforée

------------------------

Pose des 2 loquets aimanté qui font leurs taff très bien

------------------------


-------------------------

Ya plus qu'a mettre un cache enceinte ou qqu chose du genre

-------------------------

Vue de devant, il reste a renforcer tout le fronton et faire els finitions et attendre sagement l'écran pour finaliser ainsi que le display cover speakers !
C'est tout pour ce soir, demain j'attaque la caisse.

-------------------------
Voici quelque photos test qui date de 3/4 jours pour faire le fronton avec des angles de 45° j'ai presque réussi mais non ça s'encastre pas finalement.
Je suis dég lol,





Le bas de la caisse avec 4 perçages pour divers bouton power/tv/reset blabla au cas ou

---------------------


Le front panel prêt a être charcuter

--------------------

Ma bien aimée scie sauteuse

------------------------


J'avance petit à petit mais ça avance  :bounce:


Recouvrement vynil sur une partie des sides

-------------------

Done !

--------------


No comment ^^

-------------------

Side en place

------------------

Petite équerres super pratique bon ok ça vaut pas une grosse en métal

----------------




A demain pour la suite, moi fatigué et mal au dos  :suspect:

--------------
Je reprends du service voila les photos du jours, ça avance ça avance  :bball:



------------------

Découpe de la planche cabinet top, le support du fronton quoi

------------

Une fois poncé et plastifier on va dire

-----------

Pose des équerres

-----------------

Fixation au dessus du cabinet

--------------


Installation de la charnière et du mécanisme plateau qui va accueillir le PC

------------

Le plateau déroulant avec sonr truc qui déroule, comment on appelle ça déjà ? lol

-----------------

Pose des loqueteau a bille

--------------



Pour le moment pas de poignée ou de serrure car toujours rien reçu xD

--------------


Installation du cabinet front

-------------

Le fronton qui attends sagement d'être fixer

--------------
http://www.servimg.com/image_preview.ph ... u=18091869

Je me laisserai bien tenter par un decals de Cirqus Voltaire aussi, a voir ...
Prochaine étape montage du fronton sur le cabinet et mettre ses 4 pieds et la ça aura de la gueule ! Enfin j'espère lol ...

--------------

[Namsan]

Renfort du caisson avec tasseau 3x3 + équerres métal

------------

Tasseau 3x3 pour y caler les pieds en attendant les plaques de métal

---------


Test de calage, mince j'ai plus de vis de la même longueur lol ...

-------------


Scie a lime afin de faciliter le perçage des trous

-------------

Bon j'ai fini le montage du flipper, à présent je vais commander le reste des pièces et bosser sur mon decals BBB

-----------


- Séance de shooting, ok je sors

















----------------

Me re voila et je viens de finir de polir un lockbar Gottlieb standard pour un effet miroir, qui me sert a rien d'ailleurs lol ça va partir sur eBay ou LBC... On va dire que c'était un test et c'est pas mal du tout.
Cela fait 5h que je fait mumuse a le polir le résultat est pas trop mal sachant que si je continu encore 5/6h il devrais briller de milles feux mdr.

Les micros rayure s'en vont mais pas les rayures profondes, le lockbar était trop dans un sal état pour obtenir un super résultat blingbling estimé. Voici quelque photos des étapes du polissage ce fut ultra crevant et j'ai plus de tympan, il existe d'innombrable méthodes pour polir moi je veux la facile et bourrin lol.
Je prendrais des photos en plein jours afin de vraiment voir le résultat, la lumière des néons c'est pas tip top pour le mettre en valeur.



***MODE BLING BLING YEAH***
Avant/5h après

-------------

Trop de micro rayures et de rayures profonde

-------------Ponçage 500 a l'eau
---------------
Le matos utilisés

------------Perceuse avec embout coton de polissage et le belgom pour des centaines de passages ...
------------------
Les angles y passent même si c'est relou

----------5h après
C'est bien propre tout ça, je penserais aux gants next time
----------------Tadaaaa bling bling star !
-------------


----------------

[blackisto]

oh putain ! mais c'est du travail de pro   :cyclops:

[spongebob]

wow énorme le boulot!Chapeau!

[Cobra]

Super propre ton taf.
Bravo

Cobra SpacePirate

[Namsan]

Merci à tous ça fait plaisir, en ce moment j'ai pas trop de temps pour le pincab car je rénove mes bornes récemment acquis particulièrement la MKI d'ailleurs si qqu vends des bornes MK me mp !

[Namsan]

Les decals sont enfin finalisé, a présent passons a l'impression











------------

Toujours dans l'élan pour continuer le pincab BBB, j'ai décider de re consolider le bois de la caisse et fronton mais cette fois ci de l'éxterieur avec des vis. Place au rituel du shooting photos 8)




Un coup de pâte a bois histoire de cacher les trous

-----------

Puis viens ponçage

----------

A la base je voulais acheter un cover speaker Williams (199€) mais par manque de budget je me vois contraint de le faire

--------



Découpe de l'artwork (cover speaker fronton)

--------


Récup d'un morceau de plexi pour y créer la vitre du DMD

------------


Voila la résultat

---------



Sur ce coup là j'ai pas assuré, le front artwork a était mal mesuré sous photoshop lol ...
Le logo Capcom qui sera charcuté, le logo BBB qui lui est trop haut ! la planet BBB déformé etc ... Tant pis je pose le vinyl quand même et je re lancerai une impression plus tard et j'en profiterai pour changer la nana de gauche xD

------------

Pose des sides sur le fronton

---------




J'attaque le vinyl des sides de la caisse en espérant que les mesures soient bonnes ^^

------------

Pas trop mal pour du monomere, certes ça vaut pas du polymere, mais vu le prix je dis rien.

----------

Ya plus qu'à attendre mon colis pour la semaine prochaine si tout se passe bien pour y mettre les pieds, lockbar, coindoor, siderails etc ...
J'en avais déjà mais les modèles était pas trop a mon gout.

--------------
