Centralisation réparation platine d'écran crt

Message par ninjanuin83 » 05 déc. 2019 - 22:14

Salut, suite à diverses interrogations et interventions sur mes platines ms9 :? , je me suis dit que serai franchement pas mal si on avait un endroit sur le forum qui centraliserai nos réparations de platines de toutes marques, une sorte de bible ou tout un chacun pourrait trouver un renseignement ou donner sa solution suite a un problème rencontré sur l’un des maillons faibles de nos chères bornes…
Donc j’invite tout le monde qui a rencontré un jour un problème sur sa platine et qui as trouvé « la » solution à celui-ci, à nous raconter en détails cela.
Je pense que ça pourra aider beaucoup de monde de regrouper le maximum d’information pour les réparations de platines sur un seul et même endroit, plutôt que de rechercher au fin fond du net parfois….
Voila tout est dit, c’est à vous !! :D :D :D

Avatar de l’utilisateur
ninjanuin83
Gourou
Gourou
Messages : 727
Inscription : 04 juil. 2014 - 01:00
Localisation : ste maxime
A remercié : 100 fois
A été remercié : 115 fois

Re: centralisation réparation platine d'écran crt

Message par ninjanuin83 » 05 déc. 2019 - 22:23

Bon je me lance pour le premier ^^.
Alors sur une de mes platines ms9-29 j’ai constaté que l’image était assez sombre…

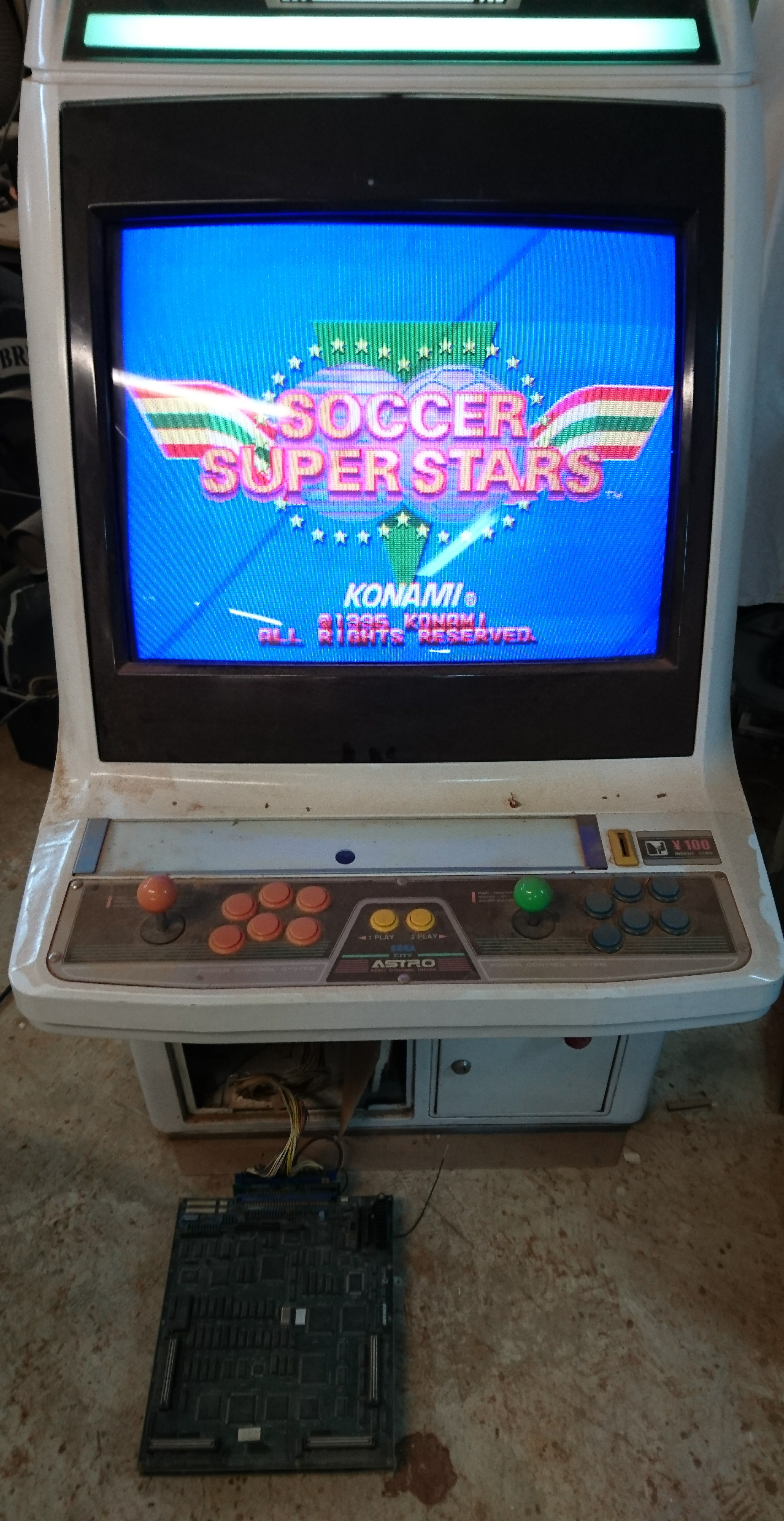

bon la photo n'est pas celle d'un écran avec ce probleme la,mais le rendu est celui-ci(désolé mais j'avais pas de photo de mon écran sombre :roll: :lol: )

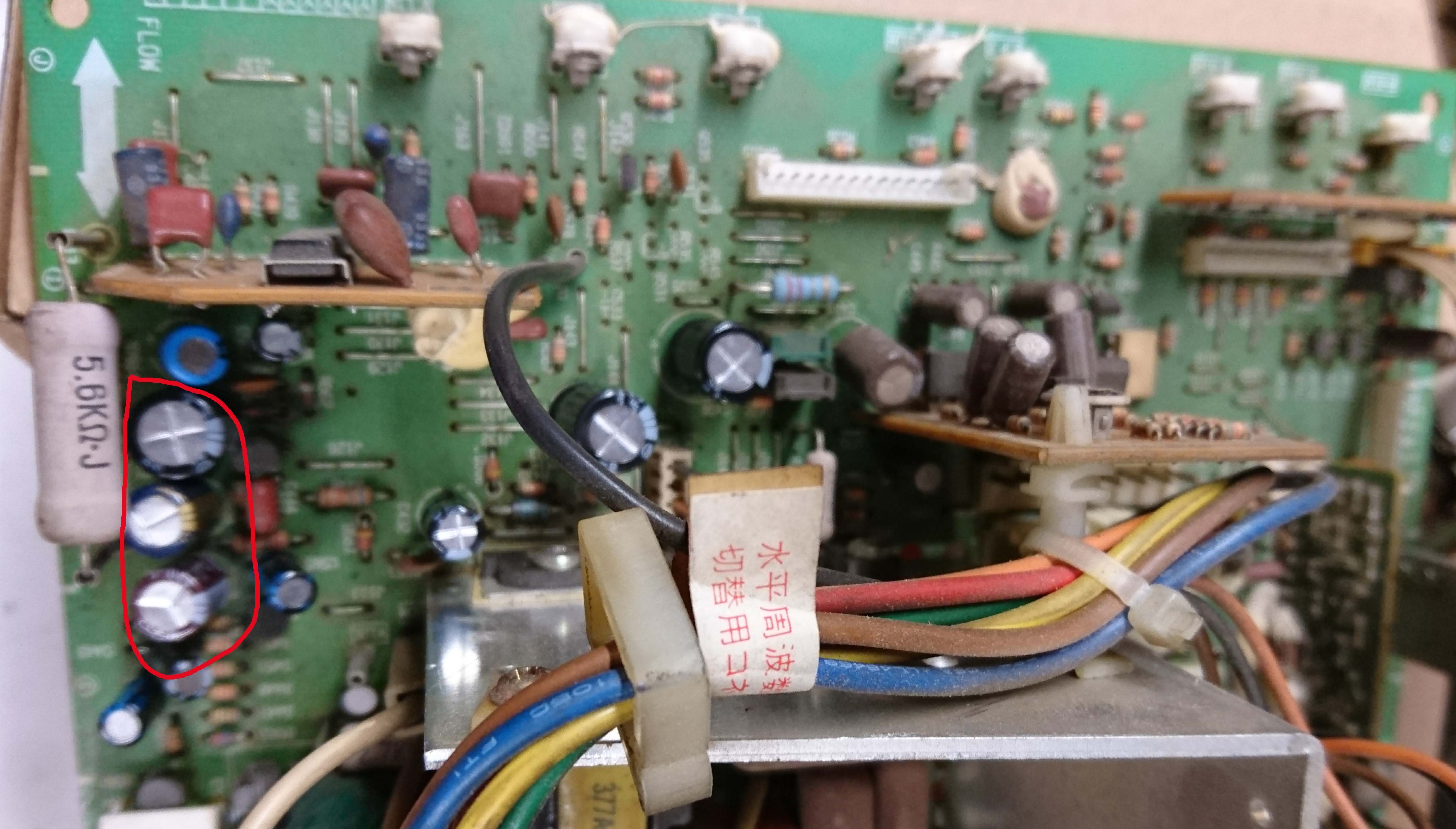

Il peut avoir plusieurs causes à ça, mais je vais vous parler de ce qui parait être le plus souvent rencontré dans ce cas-là : le condensateur qui se trouve sur la neckboard.
C’est lui le plus souvent le fautif de l’histoire.


Je l’ai donc défait de son emplacement pour pouvoir le testé avec mon multimètre qui a une fonction capacimetre,et effectivement le condo n’atteigné pas la valeur indiqué.
Je l’ai donc remplacé par le même en valeur, et surtout respecter bien la polarisation de ces derniers :très important !!mais ça n’as pas suffi. Normalement quand vous changé un condo a un endroit d’une platine ou autres et que celui-ci fait partit d’un « groupe de condo »,il est préférable de changer le groupe complet, au vu du prix ce n’est pas la ruine…donc j’ai changé aussi celui-ci :


Et voilà l’histoire, image impec après !


Donc ceci est une des solutions quand on rencontrent un écran sombre, ou que son écran s’assombrit au fur et mesure.voili voilou !
Alors bien entendu vous pouvez(avec beaucoup de précaution)touchez au potard « screen » de la THT, mais celui-ci doit être votre dernier recours et certainement pas votre première solution…car celui-ci agit sur le voltage que reçoit votre THT, cette dernière a déjà très certainement des années de service dans la vue, donc ne pas la chatouiller est le mieux pour ça durée de vie.

EDIT:toute image ressemblante a un quelconque challenge ou je ne sais quoi d'autres est complètement fortuite.... :mrgreen:
la prochaine fois je vous dirai pourquoi c'est important de pas se tromper de polarité sur les condos.... :oops:

Avatar de l’utilisateur
Safur
Virtuose
Virtuose
Messages : 1366
Inscription : 16 mai 2016 - 12:06
Localisation : Toulouse
A remercié : 114 fois
A été remercié : 177 fois

Re: centralisation réparation platine d'écran crt

Message par Safur » 06 déc. 2019 - 17:09

Un peu comme la Game Gear en fait. Si la Game Gear a un écran très sombre il faut changer tous les condos et l'écran retrouve ses couleurs :D
C'est un problème assez fréquent sur les Game Gear car les condos de base n'étaient pas très résistants et ce sont très vite détériorés.

Avatar de l’utilisateur
raika
Connaisseur
Connaisseur
Messages : 324
Inscription : 25 juin 2018 - 13:46
A remercié : 110 fois
A été remercié : 76 fois

Re: centralisation réparation platine d'écran crt

Message par raika » 06 déc. 2019 - 17:47

Très bonne idée de tout centraliser. Jamais pu réparer ma platine de tosh 31K naomi. Mais encore merci à ceux du HFS qui m'ont aidé. Ca m'a pris du temps d'en retrourver un sans burn, ni rayé. je roise les doigts pour qu'il reparte pour 20 ans.

Avatar de l’utilisateur
Sdf
Gourou
Gourou
Messages : 596
Inscription : 16 janv. 2014 - 00:00
Localisation : 82340
A remercié : 62 fois
A été remercié : 108 fois

Re: centralisation réparation platine d'écran crt

Message par Sdf » 07 déc. 2019 - 09:52

raika a écrit :
06 déc. 2019 - 17:47
Très bonne idée de tout centraliser. Jamais pu réparer ma platine de tosh 31K naomi. Mais encore merci à ceux du HFS qui m'ont aidé. Ca m'a pris du temps d'en retrourver un sans burn, ni rayé. je roise les doigts pour qu'il reparte pour 20 ans.
Salut, si t’as encore ta platine, en spare ca pourrait me brancher.
Je te rejoins, très bonne idée de tout centraliser mais ca va demander un peu d'organisation pour tout retrouver, une section réparation platine sur le forum me semblerait plus appropriée. Perso, j’ai deja 3 dépannages de platines a mon actif avec un problème different et un parcours de réparation intéressant (a retranscrire pour une meilleure compréhension). Si l’on met toutes ces infos sur le même topic, ca va vite être saturé et l’info se perdra.
Peut etre je me trompe aussi ;)

Avatar de l’utilisateur
ninjanuin83
Gourou
Gourou
Messages : 727
Inscription : 04 juil. 2014 - 01:00
Localisation : ste maxime
A remercié : 100 fois
A été remercié : 115 fois

Re: centralisation réparation platine d'écran crt

Message par ninjanuin83 » 07 déc. 2019 - 11:18

vvignes a écrit :
07 déc. 2019 - 09:52
raika a écrit :
06 déc. 2019 - 17:47
Très bonne idée de tout centraliser. Jamais pu réparer ma platine de tosh 31K naomi. Mais encore merci à ceux du HFS qui m'ont aidé. Ca m'a pris du temps d'en retrourver un sans burn, ni rayé. je roise les doigts pour qu'il reparte pour 20 ans.
Salut, si t’as encore ta platine, en spare ca pourrait me brancher.
Je te rejoins, très bonne idée de tout centraliser mais ca va demander un peu d'organisation pour tout retrouver, une section réparation platine sur le forum me semblerait plus appropriée. Perso, j’ai deja 3 dépannages de platines a mon actif avec un problème different et un parcours de réparation intéressant (a retranscrire pour une meilleure compréhension). Si l’on met toutes ces infos sur le même topic, ca va vite être saturé et l’info se perdra.
Peut etre je me trompe aussi ;)
salut,tu as raison dans le fond,se sera plus lisible avec une section dédié,mais on y est pas encore^^,pour ça je pense qu'il faudrai deja que ça soit saturé d'info,et la je pense que les modos se pencheraient sur le probleme...en attendant je veux bien que tu partage ton expérience avec nous :D !j'en suis sur que se sera intéressant! ;)

Avatar de l’utilisateur
wonderboy
Virtuose
Virtuose
Messages : 1288
Inscription : 31 oct. 2015 - 19:32
Localisation : cordemais
A remercié : 301 fois
A été remercié : 198 fois

Re: centralisation réparation platine d'écran crt

Message par wonderboy » 08 déc. 2019 - 21:31

Tres bonne idée,c'est toujours délicat à réparer a qui ose y toucher.
https://mega.nz/#F!wFtmxYYA!g3nGmytS00kULDet-uWz9wPack Demarrage Dreamcast box v2 avec modif thème 4/3 ;)
https://mega.nz/#F!RV0U2QrI!5D1lsoe8AgnwTJzSfvP7RwPack Demarrage Naomi box v2(retroarch) :)
https://mega.nz/#F!ABkARI6R!FFQxOTflOXS7GfEOvNIz5APack Sega CD box v2 :o

Avatar de l’utilisateur
Funkychild
Mentor
Mentor
Messages : 2283
Inscription : 13 déc. 2014 - 21:39
A remercié : 309 fois
A été remercié : 558 fois

Re: centralisation réparation platine d'écran crt

Message par Funkychild » 08 déc. 2019 - 21:37

Salut,

Il manquait une couleur sur un écran de blast avec platine manuelle. J'avais apporté la platine au Summer4, @Morse avait repéré des soudures sèches sur la neckboard. FFVIMAN les a refaites et c'était reparti comme en 40.

Avatar de l’utilisateur
Sdf
Gourou
Gourou
Messages : 596
Inscription : 16 janv. 2014 - 00:00
Localisation : 82340
A remercié : 62 fois
A été remercié : 108 fois

Re: centralisation réparation platine d'écran crt

Message par Sdf » 11 déc. 2019 - 18:56

Generalement le manque de couleurs, c’est a cause de soudures seches sur la neckboard, d’ailleurs, 70% des pannes c’est des soudures seches, mauvaises connections, pistes oxidées.

Avatar de l’utilisateur
wildpumpk1n
Gourou
Gourou
Messages : 930
Inscription : 04 févr. 2018 - 19:01
Localisation : Région Parisienne
A remercié : 202 fois
A été remercié : 132 fois

Re: centralisation réparation platine d'écran crt

Message par wildpumpk1n » 15 déc. 2019 - 11:40

Deflection Verticale

Je vous remet le liens de l'histoire du shmilblick :mrgreen:
renovation-et-cabs-en-construction-f20/ ... 6-s20.html

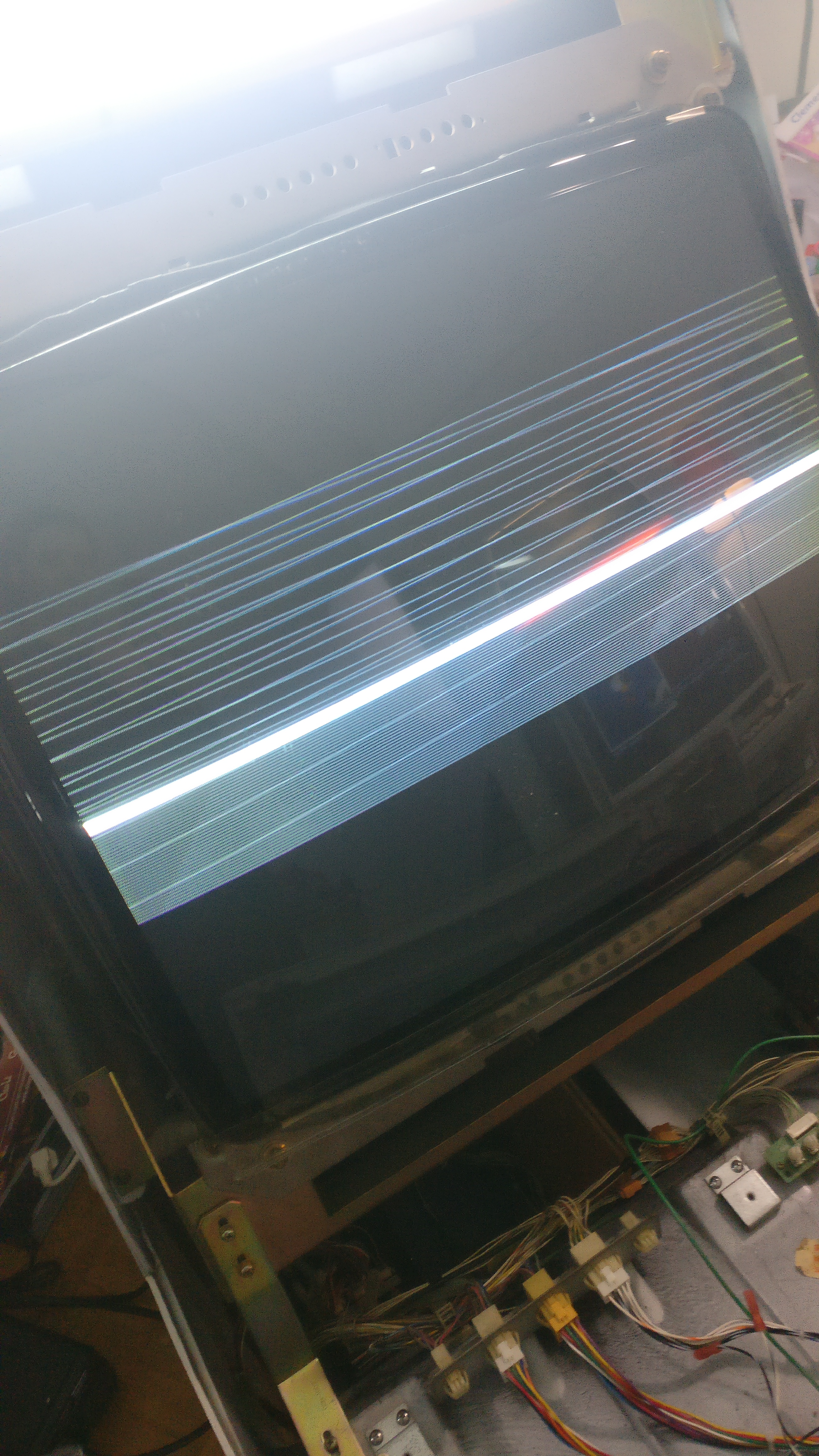

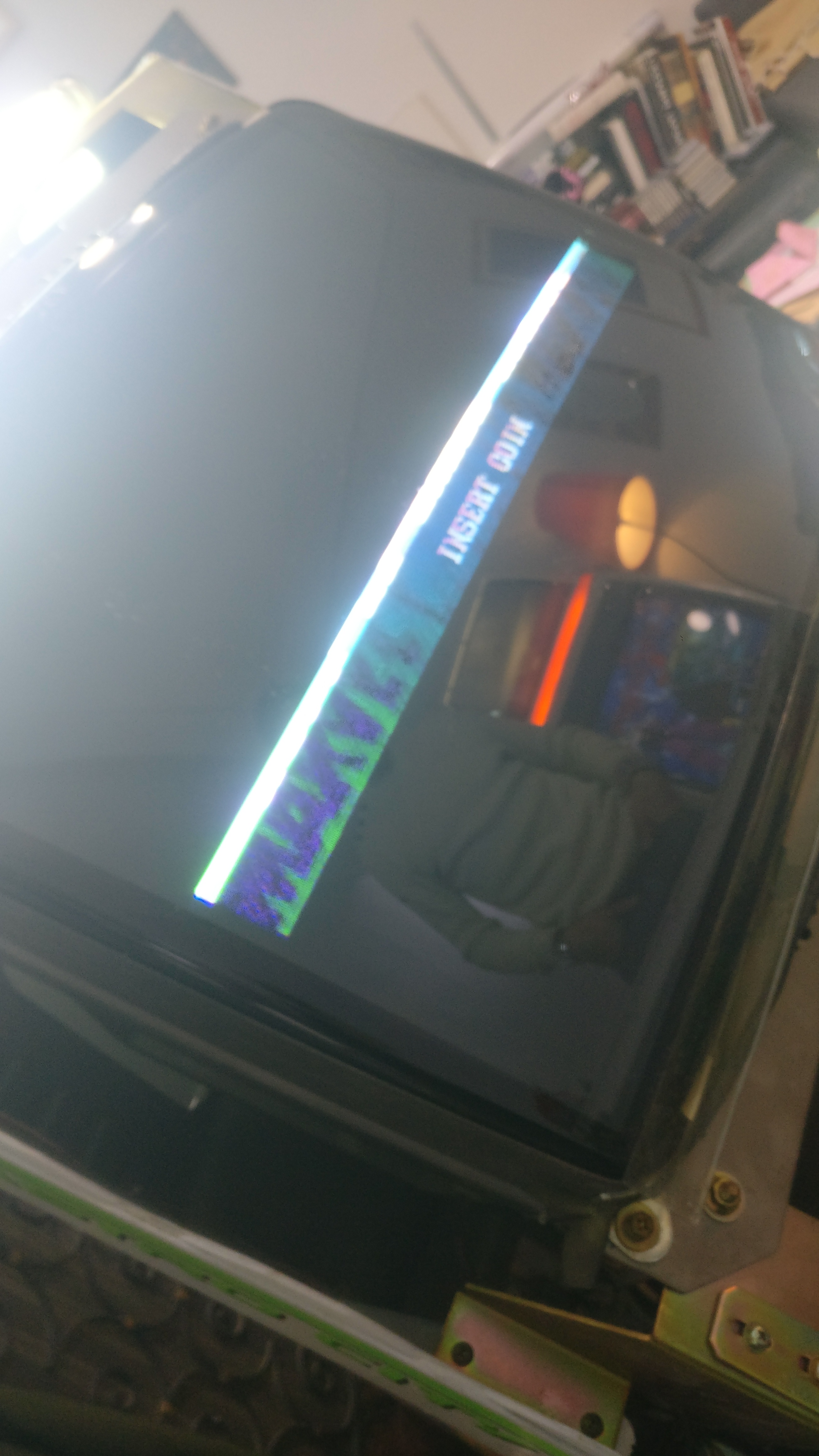

Visuellement vous avez ca à l'écran :

Quite à s'en prendre plein la tronche parce qu'on a merdé, il faut assumer.
J'ai donné toute les infos et la plus importante a finalement été que le tube était tombé face contre sol avec la carcasse arrière de la borne.

Deuxième point important, faire les photos les plus grandes et clean possible pour que les gens aient les moyens de vous aider.
Ici SquallRs (youtuber et personnage de la scène arcade bien connu 8-) )


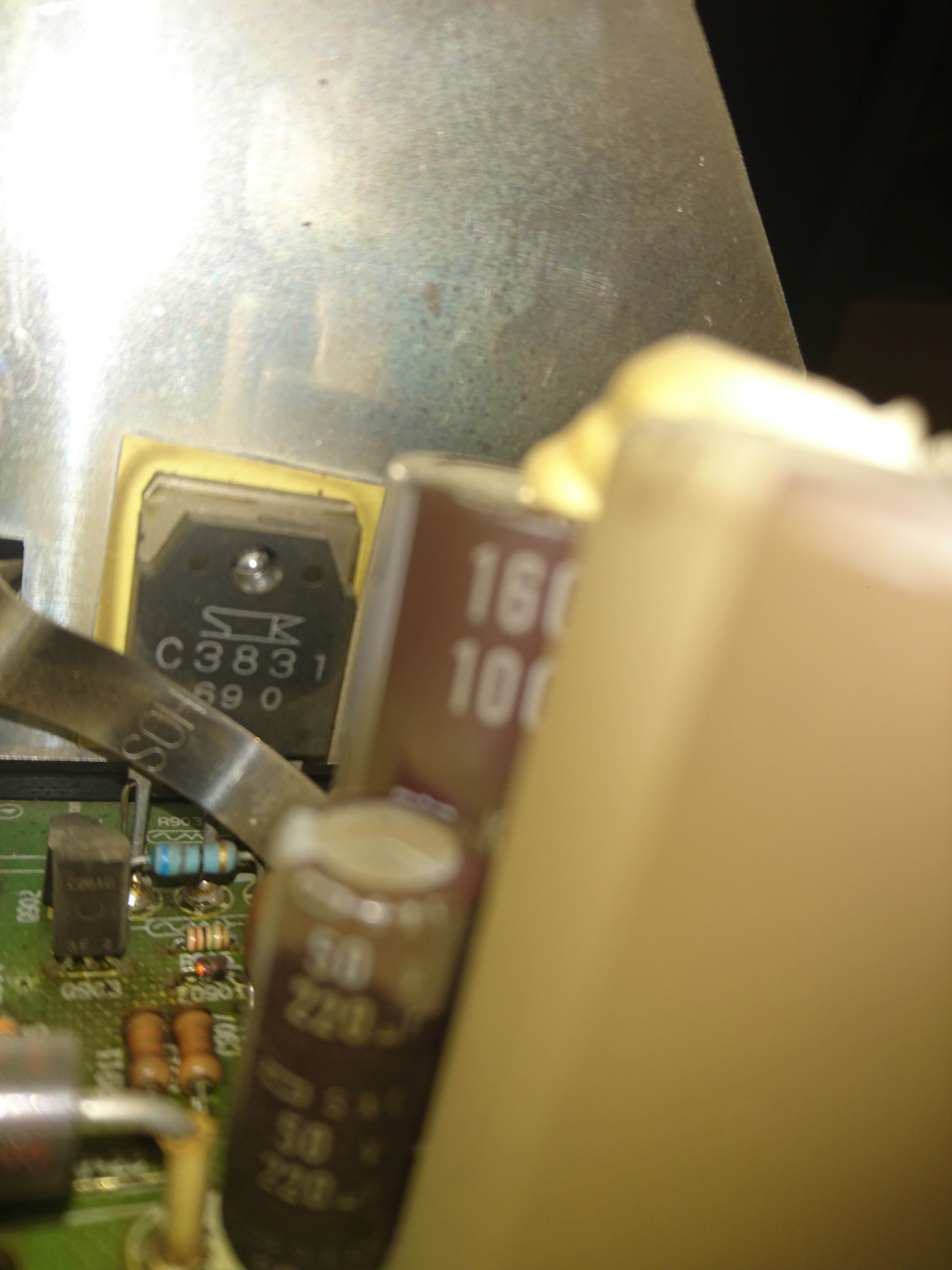

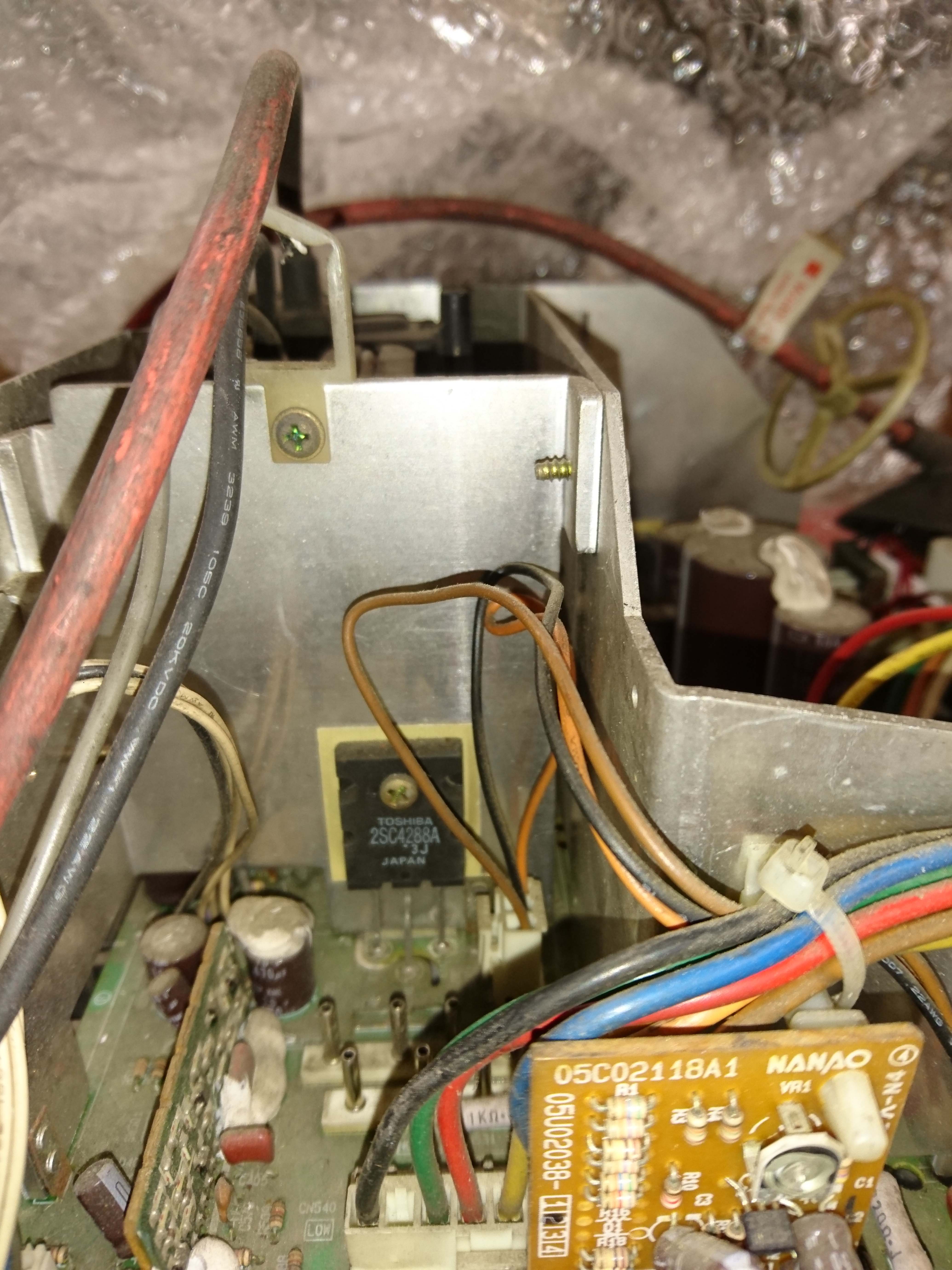

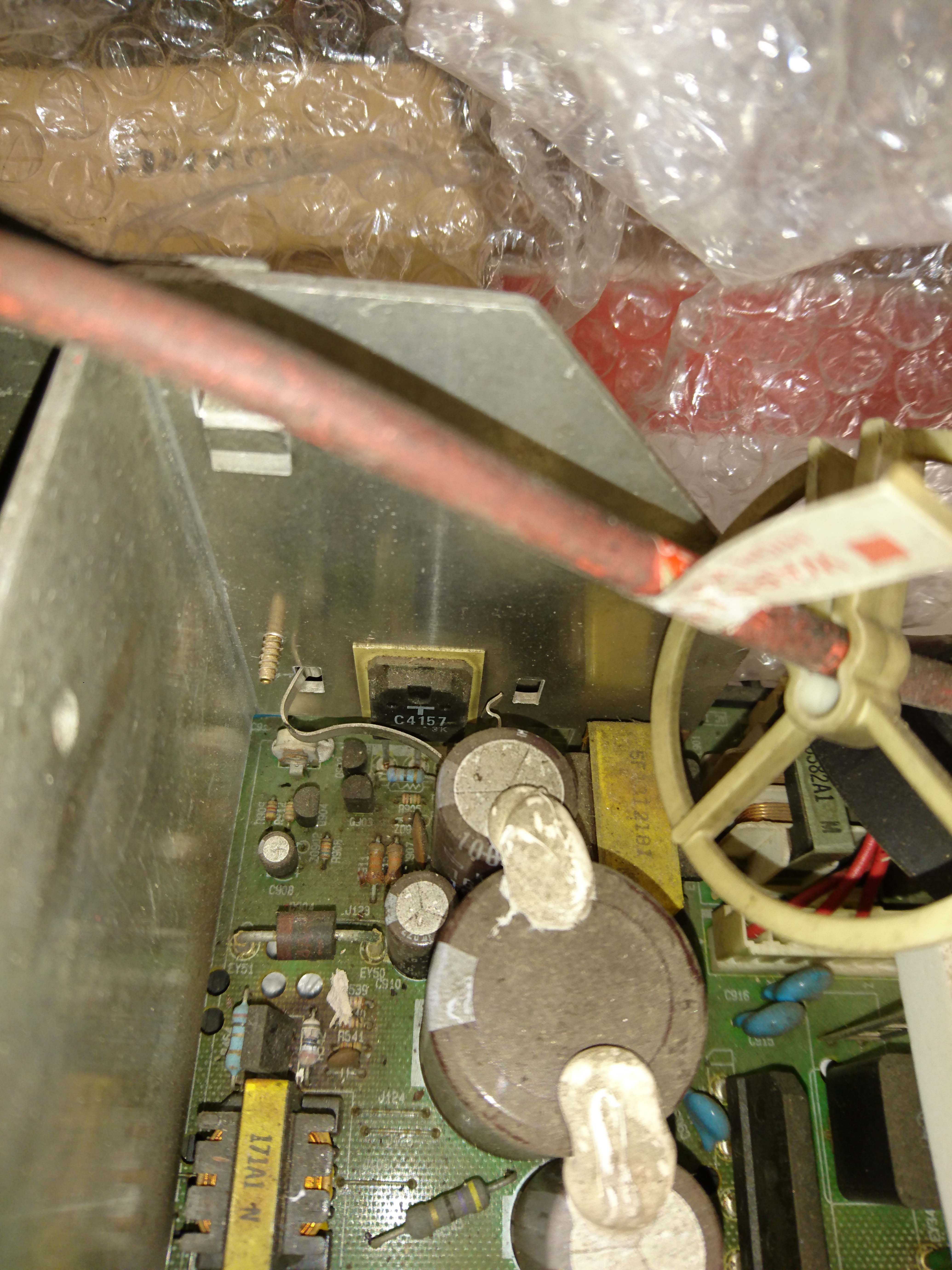

Photo de la zone des circuits de deflection

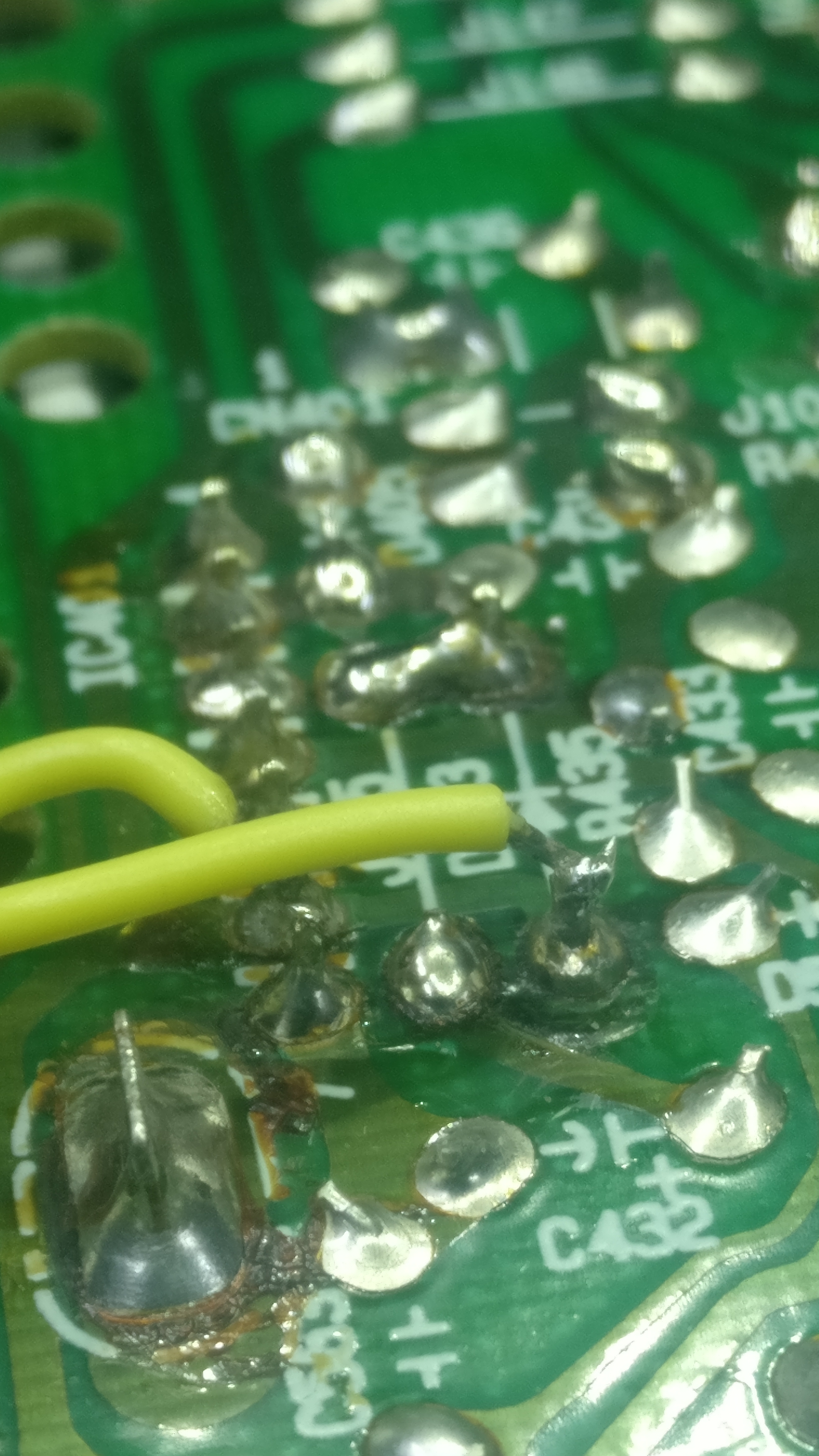

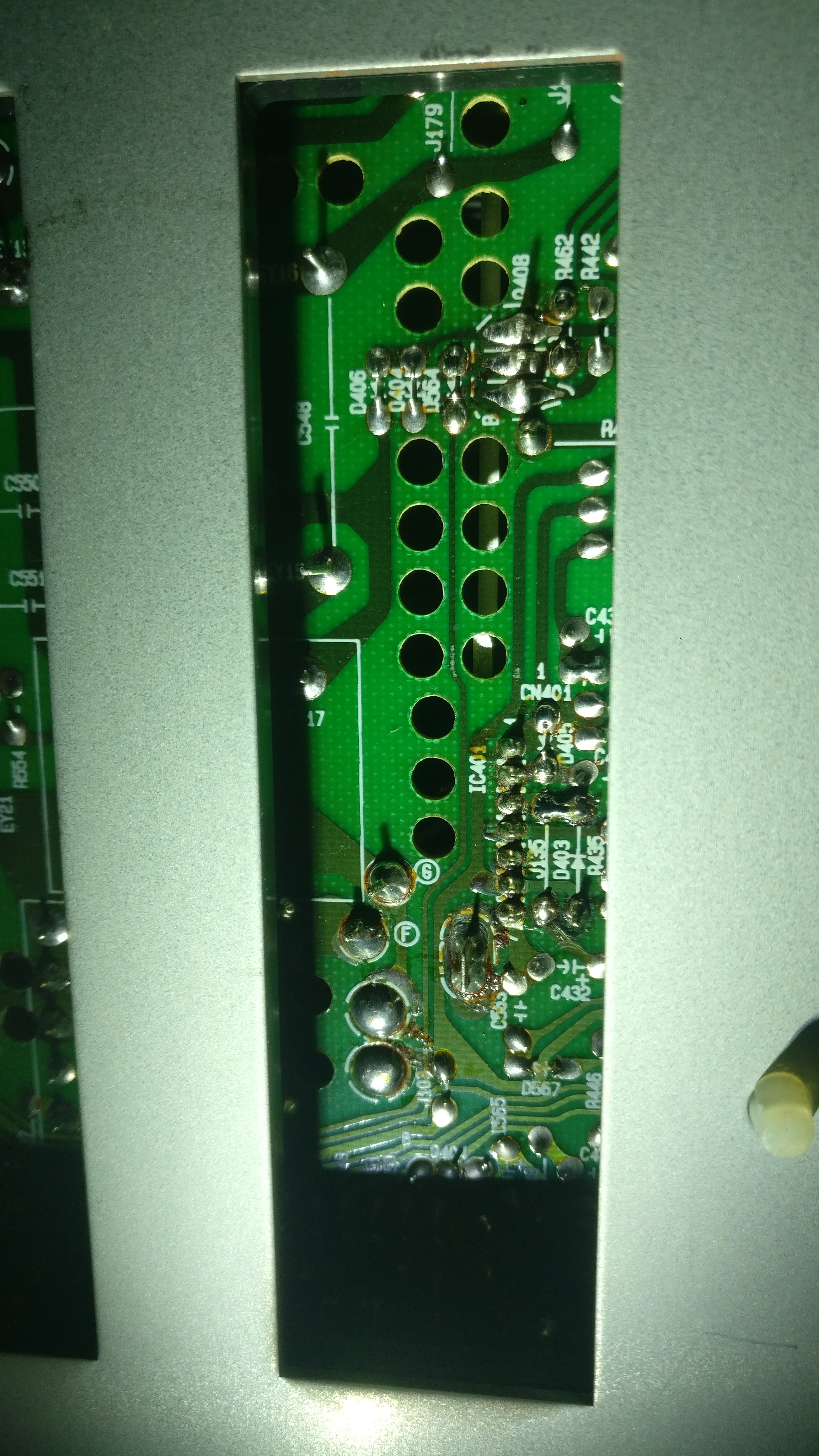

On voit ici la piste sectionnée, c'est minuscule. De J135 à D403
Il faut les relier
Un pont

Et voilà le résultat, réparé!

Si ce n'est pas une piste de sectionnée vous avez la possibilité de vous tourner vers la réflexion du changement de ces composants :

https://wiki.arcadeotaku.com/w/Nanao_MS8-29
flashdog from arcadecontrols a écrit : Replaced, IC 401 {LA7832}
Replaced, C432 {100uf 35v}
Replaced, R432 {4.7 ohm 1/2 w}
Image-Image-Image
#Cid2nice"Mais y'a la planche Naomi en sakura véritable et vénérable du Japon"

Avatar de l’utilisateur
ninjanuin83
Gourou
Gourou
Messages : 727
Inscription : 04 juil. 2014 - 01:00
Localisation : ste maxime
A remercié : 100 fois
A été remercié : 115 fois

Re: Centralisation réparation platine d'écran crt

Message par ninjanuin83 » 11 sept. 2020 - 23:09

Salut ! alors je vais vous parler d’une mésaventure qui m’est arrivé, le truc con…j’ai inversé la polarité sur un condensateur, et pas n’importe lequel, celui de la neck board d’une ms9 29…
Pourtant j’avais fait attention puisque je savais qu’il y avait une polarité, mais bon…je ne sais pas ce qui s’est passé, bu une bière de trop, bref !
Donc suite à cette inversion pouf ! plus d’image…l’écran est allumé, on voit la lueur orange au cul du tube…mais pas d’image…je débranche la platine pour remplacer le condensateur inversé et ça n’as pas suffi, toujours pas d’image….

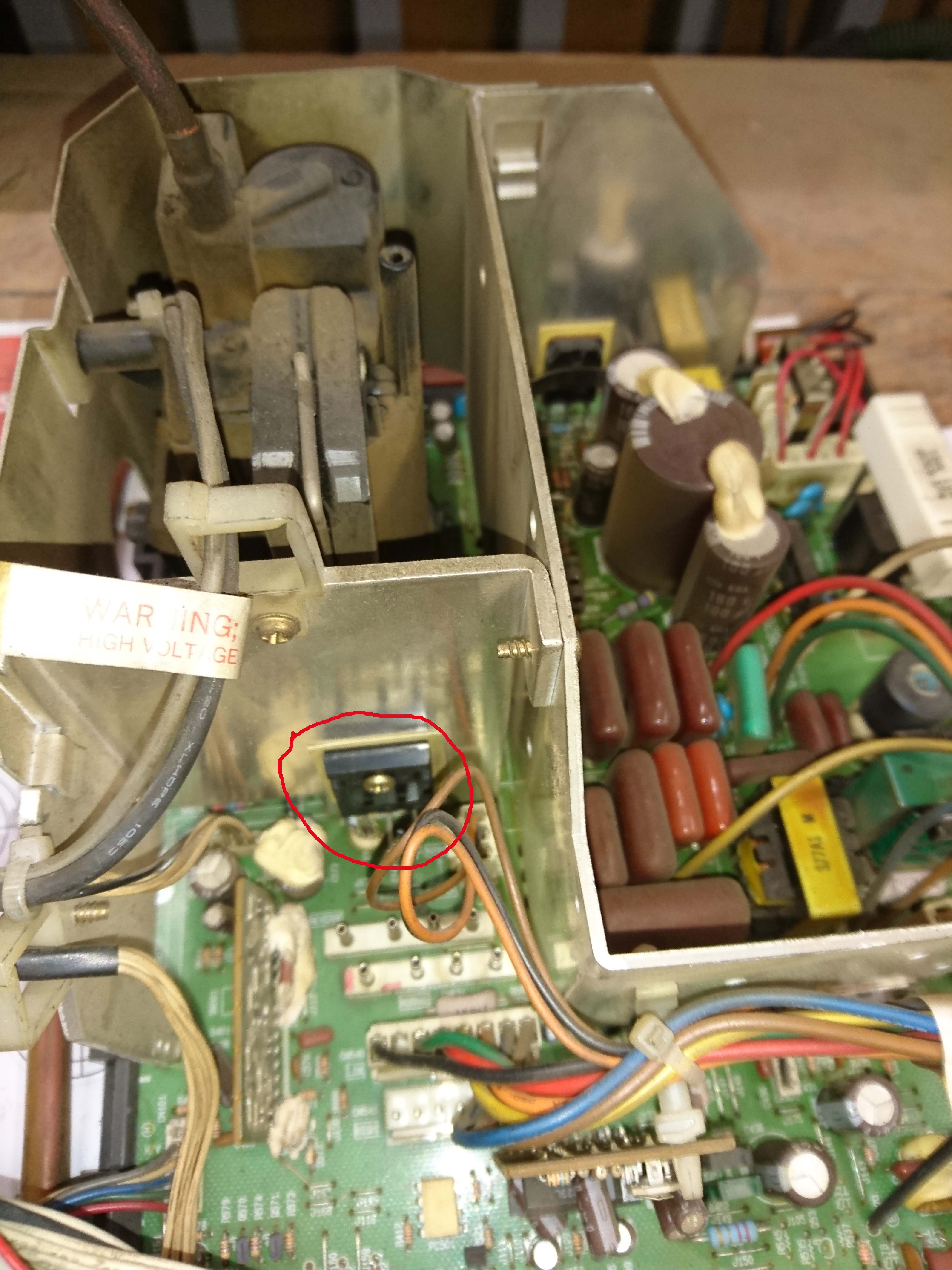

Après moulte recherche sur le net je trouve un fil de discussion sur un problème similaire qui parle de vérifier une résistance fusible la R 519 de 4,7 ohm de 1 a 2 watt qui se situe la :

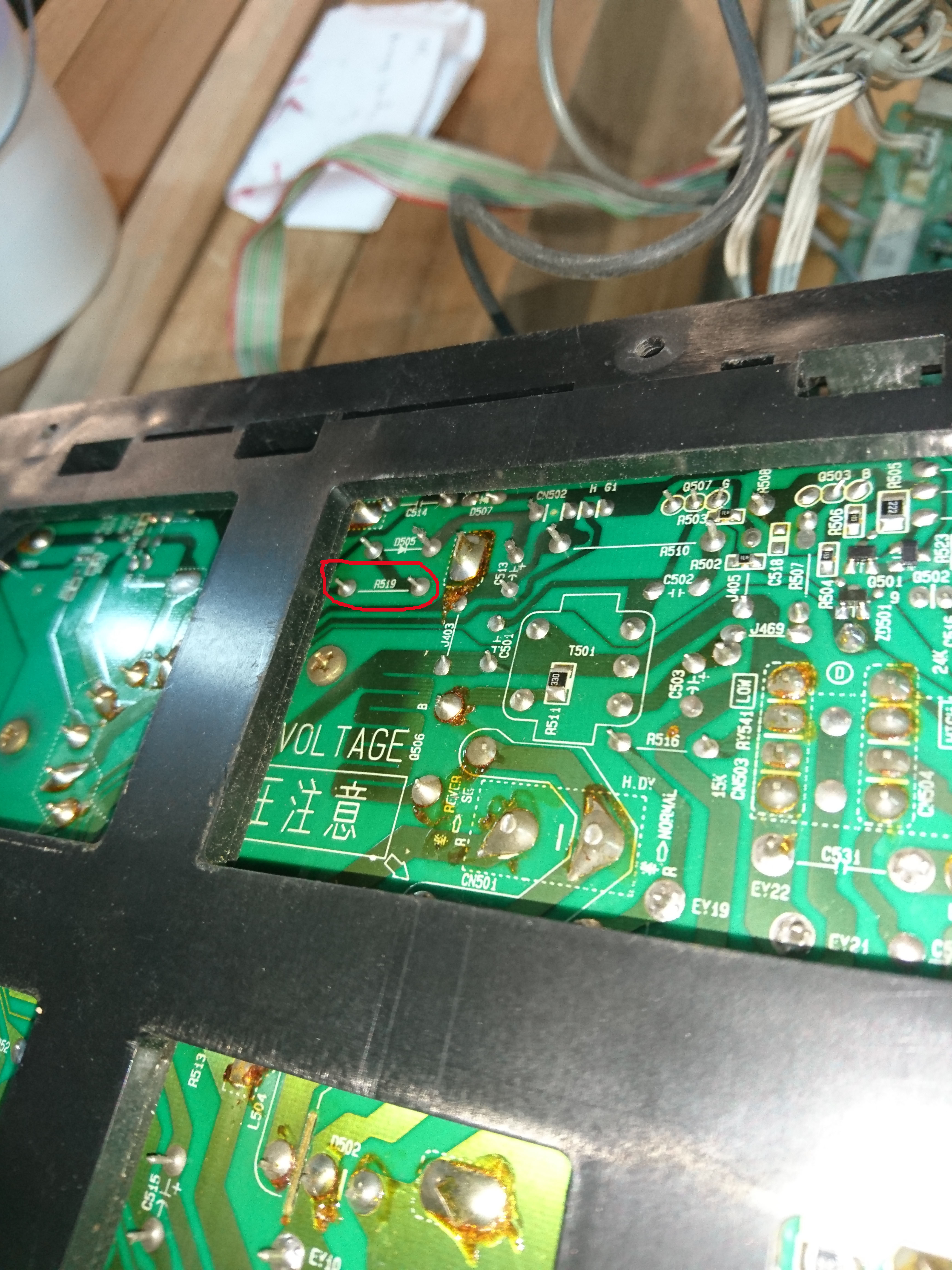

R 519.jpg
R 519 bis.jpg
Donc attention ne la remplacé surtout pas par une résistance classique, car ce n’est pas du tout la même chose, on parle bien de « résistance fusible »
Voila une fois remplacé le condo de la neck board et celui sur la platine qui vont de paires (comme indiqué sur mon premier sujet) ainsi que la résistance fusible, l’image est revenue !
vous pouvez trouver les resistances fusibles la :https://www.arcadepartsandrepair.com/st ... ces-r1098/
