[TUTO] Tutoriel de câblage d'un relais sur une alim ATX

[Ragnarok64]

Bonjour, afin d'aider les gens qui n'ont pas beaucoup de notion en électricité, je viens de créer un petit tuto en pdf pour câbler un relais sur une alim ATX.

Pour des raisons de sécurité, veuillez toujours travailler avec le courant couper sur votre installation. En aucun cas je ne pourrai être tenue responsable en cas d'accident. Un minimum de connaissance en électricité est recommandé, il en va de votre sécurité et de celle de vos appareils.
Si vous avez des doutes, demander de l'aide à un professionnel.

Voici le lien:

Tuto relais ATX

*EDIT* J'ai éditer le pdf pour indiquer les prises en 230v et le pc.

[hyperfreestock]

je comprend pas pourquoi tu parle de alim ATX ?

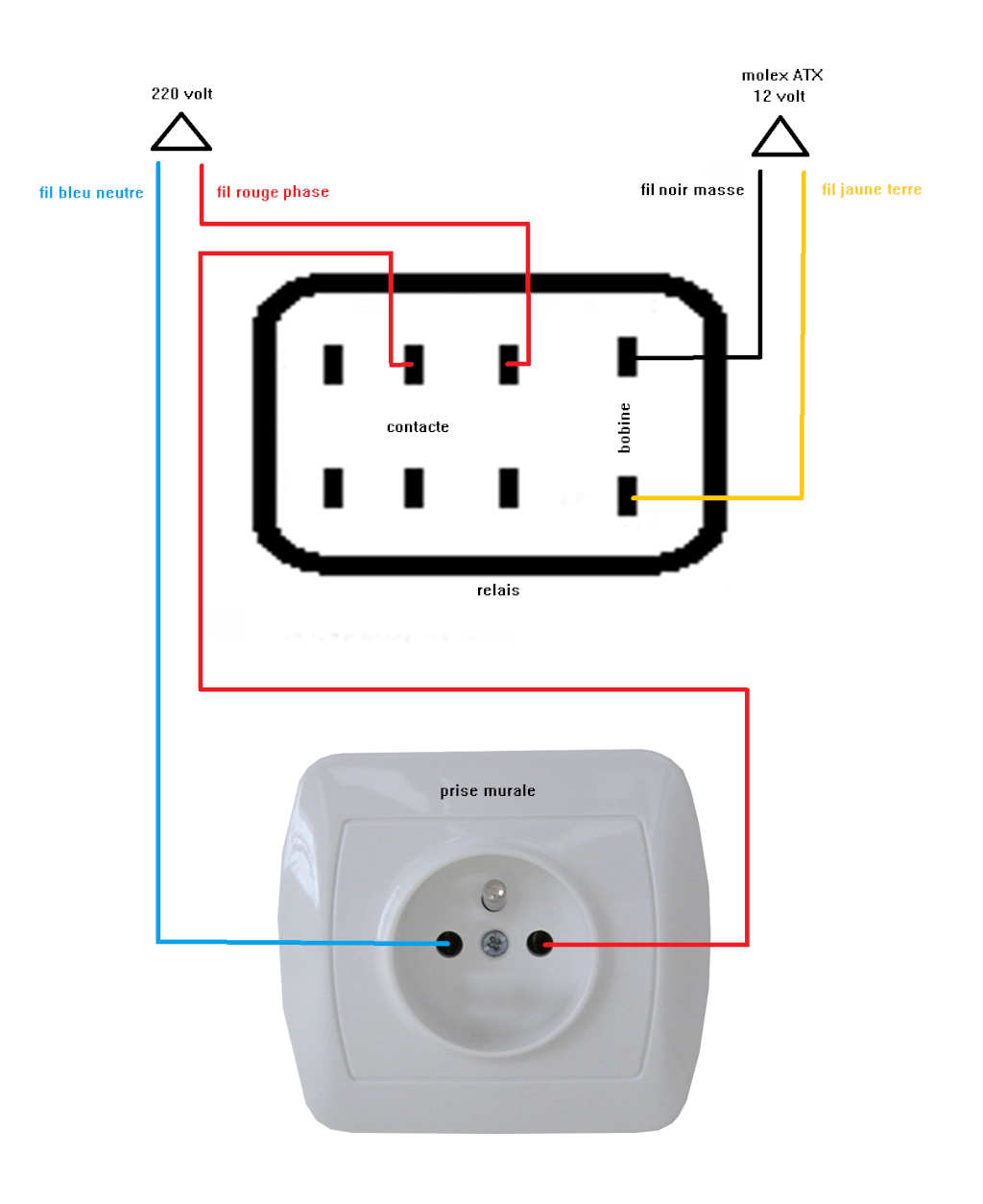

je voie sur ton schéma que l'ont part de la prise murale, donc du 220volt et que tu passe par un relais

qui a la fin a gauche te fait sortir du 220volt, et a droite du 12 volt

donc ça te permet ................. d'avoir une prise de 12volt hors ATX ?

donc ont branche notre alim ATX a la sortie du relais a gauche, et a droite ont a de quoi alimenté du 12 volt même alim ATX éteint ??

c'est ça ?

ou j'ai rien comprendu du tout !!

EDIT: donc ça voudrais dire que l'ont peux avoir sont néon allumé sans que le pc tourne ?

si c'est ça c'est géant !!!

Spoiler:

[Ragnarok64]

Non, en haut à gauche tu a l'alim 230V et en haut à droite une prise molex d'une alim ATX d'un pc.
Quand tu allume ton ordi, le courant part de l'alim ATX par la prise molex vers ton relais. Donc pc en marche = relais en marche !
Quand ton pc est éteint, le relais reste couper.
Le but est de rendre automatique l'allumage et l'extinction d'un néon ou d'un autre élément en 230v grâce au fonctionnement du pc qui dans notre cas nous sert de bouton on / off à l'aide d'un relais.

Le relais est alimenter par du 12v provenant dans notre cas de l'alim ATX et il n'y à pas de sortie 12v sur le relais, les deux bornes à droite sur le relais sont les connexions de l'alimentation de la bobine du relais qui actionne les contacteurs du relais situés sur la gauche du relais sur le schéma.

Le relais n'est pas un transformateur de courant, mais juste une version mécanique d'un interrupteur va et viens.

Pour exemple, imaginons que l'on à une lampe de chevet, tu à un bouton entre la prise et la lampe, dans notre cas le relais est notre bouton.

[spoon-k13]

super tuto merci

[hyperfreestock]

@ Ragnarok64 :

donc a gauche ont branche notre alim pc, et a droite nos néon ?

ça permet d'allumer le néon au moment ou ont allume le pc, mais aussi a pas a avoir a tiré une prise de 12volt sur l'alimentation pc ?

désolé pour c'est questions mais je veux savoir ^^

ont doit l'installer comme ça ? ... ou je vient de fabriquer une central atomique qui va fusionné !

[Ragnarok64]

@ Ragnarok64 :

donc a gauche ont branche notre alim pc, et a droite nos néon ?

ça permet d'allumer le néon au moment ou ont allume le pc, mais aussi a pas a avoir a tiré une prise de 12volt sur l'alimentation pc ?

désolé pour c'est questions mais je veux savoir ^^
Non, à gauche, il s'agit de la prise qui te sert à brancher ta borne d'arcade sur le 230v de ton habitation et à droite il s'agit du 12v qui sort de ton pc.

Oui cela permet d'allumer nos néons ou autres équipements alimenté en 230v au moment ou ont allume le pc.

Pour que cela fonctionne il faut obligatoirement prendre le 12v de ton pc (partie de droite du schéma).

Ne branche surtout pas d'appareil en 12v sur la partie de gauche du schéma sans avoir d'adaptateur pour réduire le courant, cela va griller ton matériel et tu risques de te blesser.

Dans mon cas, le 230v qui est commandé par mon relais est acheminé vers un adaptateur 230v / 12v d'une vieille box adsl pour alimenter mes boutons lumineux en 12v.

Si tu veux, j'ai un compte skype et aussi mon propre serveur teamspeak.
Je pourrai donc t'expliquai cela de vive voix.

ont doit le l'installer comme ça ? ... ou je vient de fabriquer une central atomique qui va fusionné !
La fusion est proche :lol!:

Tu regardes le schéma du bas vers le haut et c'est pas bon, il faut partir du haut vers le bas.

Pour résumer, tu à deux prises 230v en haut, une pour la borne et l'autre le pc.

toujours en haut tu pars avec le 12v du pc sur le relais, ce qui auras pour effet de déclencher le relais grâce au pc.

Puis tu à une prise en 230v qui sort du relais (en bas du schéma) pour brancher un transfo en 12v pour les néons et les boutons en 12v, mais comme c'est du 230v, tu peux aussi brancher un ampli audio en 230v, un écran en 230v ...

mais alors, je peux parfaitement mettre des néons directement sur mes molex

comme ça quand j'allume mon pc il s'allume et quand j’éteins ben ^^ il s’éteint !

comme les néon de " tunning pc "

c'est quoi le plus de ce montage ? je suis passé a coter alors ! ^^
Oui tu peux directement, l'avantage du montage est de ne pas faire chauffer l'alim de ton pc inutilement et donc de pouvoir utiliser une alim de base sur ton pc.

[hyperfreestock]

mais alors, je peux parfaitement mettre des néons directement sur mes molex alim pc ?

comme ça quand j'allume mon pc il s'allume et quand j’éteins ben ^^ il s’éteint !

comme les néon de " tunning pc "

c'est quoi le plus de ce montage ? je suis passé a coter de quelque chose alors ! ^^

[Ragnarok64]

P.s: j'ai éditer mon post du dessus pendant ta réponse :lol!:

[hyperfreestock]

HAAAaaaaaaaa !! j'ai compris :lol!:

ça te permet en autre aussi donc d'allumer ton ampli, ton écran, etc... juste en allumant la borne ???

aller! dit moi que c'est ça

[Inquisitom]

Nickel !! Merci pour les infos, c'est vraiment ce que je recherchais.
Ceci dit, dernière question :
- si je branche un appareil lumineux dont la lampe est en 12v, mais que la prise électrique est en 220v, il doit bien y avoir un équivalent du relais entre les deux non ? (ou alors ça me dépasse tellement je n'y connais rien)

[Ragnarok64]

HAAAaaaaaaaa !! j'ai compris :lol!:

ça te permet en autre aussi donc d'allumer ton ampli, ton écran, etc... juste en allumant la borne ???

aller! dit moi que c'est ça
Oui :cheers:

Nickel !! Merci pour les infos, c'est vraiment ce que je recherchais.
Ceci dit, dernière question :
- si je branche un appareil lumineux dont la lampe est en 12v, mais que la prise électrique est en 220v, il doit bien y avoir un équivalent du relais entre les deux non ? (ou alors ça me dépasse tellement je n'y connais rien)
Non pas un équivalent, mais un adaptateur qui va réduire le 230v en 12v que tu place entre la sortie 230v qui vient du relais et ta lampe en 12v.

Par exemple, pour les boutons lumineux, il faut un adaptateur en 12v.

Pour un néon en 12v il faut vérifier si le support du néon est alimenté en 230v ou en 12v, certain modèle intègre un transfo 230v vers 12v.

[Inquisitom]

HAAAaaaaaaaa !! j'ai compris :lol!:

ça te permet en autre aussi donc d'allumer ton ampli, ton écran, etc... juste en allumant la borne ???

aller! dit moi que c'est ça
Il faut une puissance d'alim minimum pour ça ?? (écran, carte mère, neon, ampli etc ...)
@hyperfreestock : Tu conseillerais quoi ?

[hyperfreestock]

alors OK j'ai compris a quoi sert ce montage, c'est de la tuerie, j'y avais jamais penser !!

par ce que sans ça, ben tu est obliger de tout allumer manuellement !!!

mais sur ton schéma ça me dit pas ou je peux prendre du 220 pour l'ampli, l’écran etc.....

est la le jaune de l'alimentation je le prend ou ??

je voudrais comprendre avant de ma lancer je peux suivre et monter ce qu'il y a sur ton schéma, mais tous n'est pas très claire pour moi



tu veux pas me faire voir ou brancher les appareilles en 220 volt sur le schéma ?

excuse moi si j'en demande trop

[hyperfreestock]

HAAAaaaaaaaa !! j'ai compris :lol!:

ça te permet en autre aussi donc d'allumer ton ampli, ton écran, etc... juste en allumant la borne ???

aller! dit moi que c'est ça
Il faut une puissance d'alim minimum pour ça ?? (écran, carte mère, neon, ampli etc ...)
@hyperfreestock : Tu conseillerais quoi ?
alors si j'ai compris le relais fait passer le 220volt pour le matériel qui fonctionne au 220 donc tu peux prendre une alim pc

juste pour ton pc ! 450/500 watts !

[Ragnarok64]

Ton erreur viens du fait que j'ai mal détaillé le bas du schéma.

Tu dois brancher ton alim ATX et le circuit de puissance du relais sur la prise murale de ton habitation et la sortie 230v du circuit de puissance sur une prise murale que tu installes dans le caisson de ta borne d'arcade.

Le fil jaune que tu montres est la mise à la terre, tu la raccordes donc à la prise de ton habitation et à la prise qui est dans ta borne.

Je t'envois par MP mon adresse skype pour t'expliquer.

[totodemoissac]

merci, tres utilile pour permetre d'allumer l'ecran etc... avec l allumage du pc

[Meth]

Merci beaucoup Ragnarok, j'ai suivi ton tuto avec l'aide de mon voisin, et ça marche très bien. C'est je trouve un plus dans ma borne. Donc encore merci .

[Ragnarok64]

De rien, si certain ont des questions.
Demander et j’essaierai de répondre quand j'aurai un moment, je suis un peu débordé en ce moment avec la préparation d'une lan party.

[will2be]

très intéressant ça !!!

mais j'ai rien compris     si ce n'est qu'il faudrait que je fasse ça    .

je vais relire et essayer de comprendre le montage, en tout cas merci pour ce tuto ragnarok !

[Kid Chameleon]

Pas évident tout ça   :scratch:

Mais si j'ai bien compris ça signifie 2 cables d'alim qui partent de la borne non ? Une pour le PC et une autre pour le circuit intégrant le relais....

Pas moyen de ne garder qu'un cable ?
