[RESOLU] RGB vers SCART

Message par Souichirou » 29 janv. 2013 - 14:13

Hello tous le monde, étant donné que vous êtes tous des mordus de borne d'arcade, je pense que vous connaissez peut être la réponse.

Avez vous essayé de relié votre pc à une Tv cathodique en passant par un câble vga-péritel montée par vos soin et en utilisant le fameux soft15Khz ?

Car j'aimerais utilisé ma veille TV Sony pour en faire mon écran.


Avatar de l’utilisateur
shinobi68
Amateur
Amateur
Messages : 56
Inscription : 12 janv. 2013 - 00:00

Re: RGB vers SCART

Message par shinobi68 » 30 janv. 2013 - 00:14

Salut,
Je m'étais fait ce type de montage à l'époque, et j'utilisais powerstrip. Je me rappelle que j'avais pas mal galeré pour obtenir qq chose à l'écran. Ensuite, j'avais des problèmes de son sous mame. Avec les outils actuels je te souhaite plus de réussite. Avec soft15 et groovymame, ça devrait le faire. Pour l'os, j'étais sous xp car moins galère que dos...
Après, j'en ai eu marre de bidouiller et je suis passé sur écran tri-sync avec drivers calamity et groovymame. Du coup, maintenant, j'ai un peu le temps de jouer!
Bon courage et tiens nous au courant de ton projet.

Avatar de l’utilisateur
greg45
Connaisseur
Connaisseur
Messages : 240
Inscription : 23 janv. 2013 - 00:00
Localisation : Loiret
A été remercié : 2 fois

idem

Message par greg45 » 06 févr. 2013 - 13:10

Salut, moi aussi je suis en pleine soudure et je galère, je vois qu'on va à la pêche sur les mêmes sites :) .
pour le côté 15 khz j'utilise une solution matériel le Soft15Khz Dongle.
Mais je sais pas si je peux nommer le site sur lequel je l'ai acheter?.
j'avais commencé à souder sur une prise vga mais c'est galère, finalement je vais peut être prendre un cable vga de moniteur et faire un test au multimetre puis souder sur une péritel pour me faciliter la vie^^.

Avatar de l’utilisateur
Souichirou
Amateur
Amateur
Messages : 51
Inscription : 20 janv. 2013 - 00:00

Re: RGB vers SCART

Message par Souichirou » 06 févr. 2013 - 13:53

Le soft15 est un logiciel gratuit créer par une allemande, je ne comprend pas pourquoi tu prend le Dongle à 18€ alors que tu vas toi même faire tes propres soudures ?

Autant acheté le câble déjà fait à 29€ nan ?

Sinon je ne vois pas ce qui est compliqué à souder sur le cable vga et péritel, qu'est ce tu trouve de dure ? :lol:

Je pense que le plus chiant c'est de trouver les résistances xD

Avatar de l’utilisateur
greg45
Connaisseur
Connaisseur
Messages : 240
Inscription : 23 janv. 2013 - 00:00
Localisation : Loiret
A été remercié : 2 fois

Re: RGB vers SCART

Message par greg45 » 06 févr. 2013 - 15:45

le dongle c'est pour pas attendre d'avoir mon signal en 15khz fourni par ton logiciel gratuit avant d'allumer ma tv, puisque si je ne me trompe pas au post de ton bios (demarrage) jusqu'à ton windows c'est du 31khz qui est envoyé à ta tv.
L'avantage de mon dongle c'est d'avoir du 15 khz dès l'allumage de mon pc en sortie video.
Pour le cable à acheter il n'existe pas (sauf si tu me le démontre bien entendu), ce sont des cables qui envoient un signal péritel vers vga et non l'inverse.
Pour la soudure je debute, j'avais pas un fer adapté :x du coup j'ai du en racheter un, et même avec une panne de 0.5 je galere un peu (mais je manque de certainement de pratique :o )
Pour les resistance non c'est simple, je les ai commandé sur un site (c'est pas cher et rapide), si tu es près de chez moi j'en ai en trop je t'en passe si besoin.
J'ai une petite question par rapport à ton schéma les fils en pointillé correspondent à quoi?

Avatar de l’utilisateur
Souichirou
Amateur
Amateur
Messages : 51
Inscription : 20 janv. 2013 - 00:00

Re: RGB vers SCART

Message par Souichirou » 06 févr. 2013 - 17:16

Pour être honnête je ne sais pas si il envoie du 31 jusqu'au boot, je n'est pas encore vérifier. Les fils en pointillé représente la masse (GND). Et enfin concernant le câble il existe belle et bien il coûte 29,99 et c'est un site allemand qui le propose avec la prise jack. Je te donnerai le lien ce soir si tu veux regarder.

Avatar de l’utilisateur
greg45
Connaisseur
Connaisseur
Messages : 240
Inscription : 23 janv. 2013 - 00:00
Localisation : Loiret
A été remercié : 2 fois

re

Message par greg45 » 06 févr. 2013 - 17:54

ok, je savais pas pour le cable et volontier je veux bien le lien ca m'interesse.
Faut que je repost des nouvelles photos de ma borne.

Avatar de l’utilisateur
Souichirou
Amateur
Amateur
Messages : 51
Inscription : 20 janv. 2013 - 00:00

Re: RGB vers SCART

Message par Souichirou » 07 févr. 2013 - 13:53

Voici le lien pour le câble par contre c'est un 15 pins Wolfsoft

Avatar de l’utilisateur
greg45
Connaisseur
Connaisseur
Messages : 240
Inscription : 23 janv. 2013 - 00:00
Localisation : Loiret
A été remercié : 2 fois

Re: RGB vers SCART

Message par greg45 » 08 févr. 2013 - 08:28

Un grand merci, pour le lien :D .
C'est vrai que certaines personnes peuvent trouver ca cher, mais lorsque l'on fait le calcul, les resistances, le fer a souder, la panne, l'étain, le support a fer, la prise vga, le support qui te sert d'étau pour tenir tes éléments(oui tu n'as que deux mains et faire une belle soudure sur une prise vga sans support c'est galère), bah t'es 30 Euros t'en es pas loin, et en plus tu perd du temps et pour un gars comme moi qui débute dans la soudure, c'est pas évident.
Et j'ajouterai qu'en + y a plusieurs schémas de cablage qui circulent sur le net, je suis même pas sur de suivre le bon schéma ^^

Avatar de l’utilisateur
Souichirou
Amateur
Amateur
Messages : 51
Inscription : 20 janv. 2013 - 00:00

Re: RGB vers SCART

Message par Souichirou » 08 févr. 2013 - 14:23

Effectivement pour les novices (ceux qui doivent acheter le matériel) c'est vrai que ce n'est pas rentable de le faire sois même. Après il y a ceux qui préfèrent dépenser et dire qu'ils ont tous fait. Maintenant chacun fait ce qu'il veut. Concernant le schéma, c'est celui que j'ai mis qui est le bon car tous les autres comporte des erreurs. Après pour l'alimentation tu peux constater que c'est une prise Molex qui est utilisé mais si cela ne fonctionne pas, tu peux très bien utiliser une pile.

Avatar de l’utilisateur
greg45
Connaisseur
Connaisseur
Messages : 240
Inscription : 23 janv. 2013 - 00:00
Localisation : Loiret
A été remercié : 2 fois

Re: RGB vers SCART

Message par greg45 » 14 févr. 2013 - 11:42

Merci Souichirou,
finalement j'ai acheté le cable le 08/02 et maintenant j'attends (grrr je suis impatient) par contre un peu galère le paiement en allemagne, j'avais eu le même problème avec arcadeshop (superbe boutique je trouve, et serieuse, mais ce n'est que mon avis).

Avatar de l’utilisateur
Souichirou
Amateur
Amateur
Messages : 51
Inscription : 20 janv. 2013 - 00:00

Re: RGB vers SCART

Message par Souichirou » 14 févr. 2013 - 13:57

Ok tiens moi au courant pour me dire si il est bien et ce que tu en penses.

Avatar de l’utilisateur
greg45
Connaisseur
Connaisseur
Messages : 240
Inscription : 23 janv. 2013 - 00:00
Localisation : Loiret
A été remercié : 2 fois

Re: RGB vers SCART

Message par greg45 » 14 févr. 2013 - 14:31

j'y manquerais pas, je posterai des photos du cable et tout ce qui en découle :lol: .
Reste plus qu'à attendre

Avatar de l’utilisateur
greg45
Connaisseur
Connaisseur
Messages : 240
Inscription : 23 janv. 2013 - 00:00
Localisation : Loiret
A été remercié : 2 fois

j'ai le cable

Message par greg45 » 18 févr. 2013 - 20:52

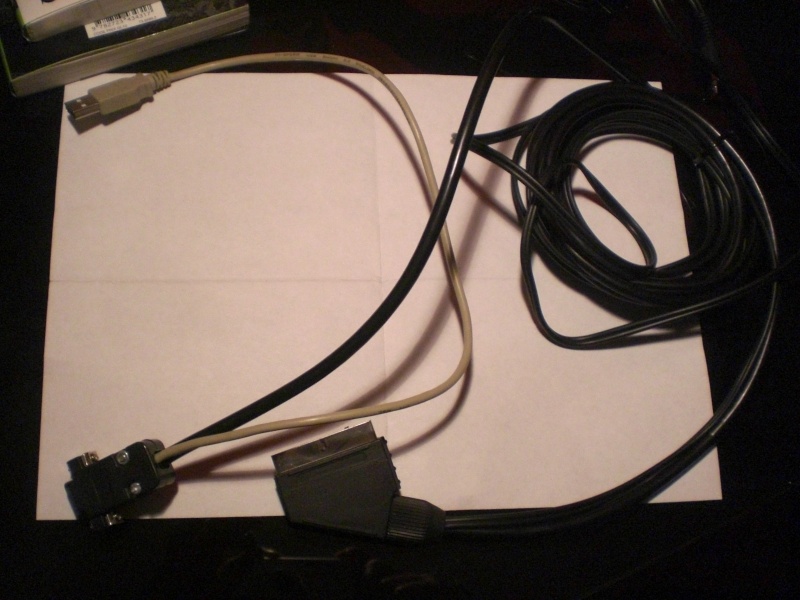

bon enfin j'ai reçu mon cable


Avatar de l’utilisateur
greg45
Connaisseur
Connaisseur
Messages : 240
Inscription : 23 janv. 2013 - 00:00
Localisation : Loiret
A été remercié : 2 fois

Re: RGB vers SCART

Message par greg45 » 18 févr. 2013 - 21:16

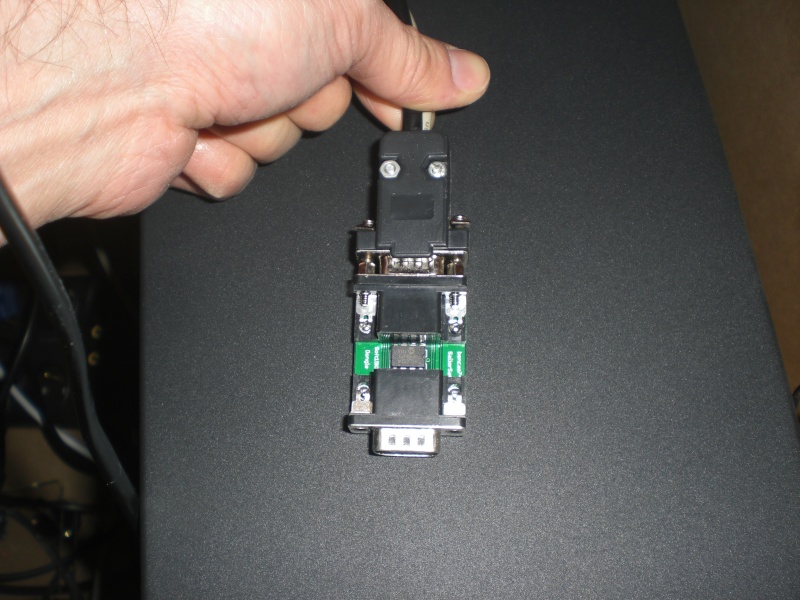

aller on teste le cable, dans un premier temps je branche mon dongle 15khz, je branche la péritel puis ma prise usb au pc

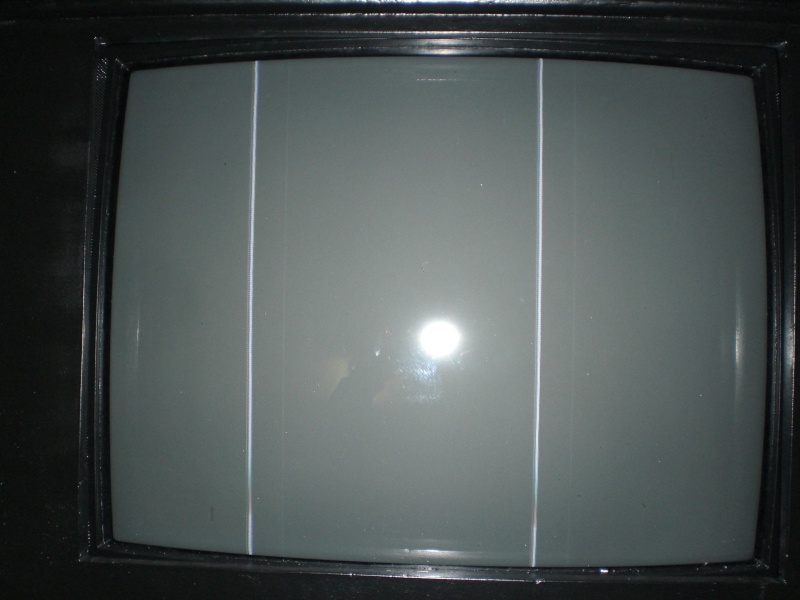

Et c'est la que je pleure, voici ce que j'ai comme image sur mon écran
Si quelqu'un à une idée ce serais génial, j'ai essayer sans dongle (histoire de voir si c'était pas lui qui ne fonctionnait pas), j'ai essayer d'installer soft 15 mais ma carte vidéo n'est pas compatible.
Bref je suis un peu dans la mouise :(

Avatar de l’utilisateur
Souichirou
Amateur
Amateur
Messages : 51
Inscription : 20 janv. 2013 - 00:00

Re: RGB vers SCART

Message par Souichirou » 18 févr. 2013 - 21:55

T'avais pas regarder avant pour voir si ta carte était pas compatible ?
Edit : ta pas une autre CG à tester ?

Avatar de l’utilisateur
greg45
Connaisseur
Connaisseur
Messages : 240
Inscription : 23 janv. 2013 - 00:00
Localisation : Loiret
A été remercié : 2 fois

Re: RGB vers SCART

Message par greg45 » 18 févr. 2013 - 22:06

Les abrutis comptez vous: "1" :oops:
non puisque je pensais que le dongle matériel 15khz serais suffisant.
Du coup maintenant je suis un peu perdu.
j'ai bien envie de chercher une carte graphique compatible avec le logiciel soft 15, mais quelle est la meilleure carte en pci compatible que je puisse trouver ?.
j'ai vu qu'il y avait une liste de cartes compatibles :
http://community.arcadeinfo.de/showthre ... rten/page5
mais laquelle serait la plus performante? Et puis peut on en trouver facilement.
Parce qu'il est claire que l'arcade vga de chez ulti c'est un peu trop cher.
Pas simple cette affaire :o
ps : non pas en pci harggggggg

Avatar de l’utilisateur
Souichirou
Amateur
Amateur
Messages : 51
Inscription : 20 janv. 2013 - 00:00

Re: RGB vers SCART

Message par Souichirou » 18 févr. 2013 - 22:13

Perso j'ai une HD 5770 et apparemment elle est compatible, après c'est à toi de faire les comparatifs et de voir sur quelle type d'emulateur que tu veux l'utiliser (taito, Mame, Wii...). ta plus qu'a faire des recherches :cry:

Avatar de l’utilisateur
greg45
Connaisseur
Connaisseur
Messages : 240
Inscription : 23 janv. 2013 - 00:00
Localisation : Loiret
A été remercié : 2 fois

Re: RGB vers SCART

Message par greg45 » 18 févr. 2013 - 22:20

c'est clair, merci en tout cas, je sens que je vais m'amuser.
Il est long le chemin de la borne idéale ;) .
Je suis le gosse qui veux le beurre, l'argent et la crémière tant qu'à faire.
Plus sérieusement, faire tourner Mame ça va de soit mais également un systeme taito.
Bon bah nouvel objectif recherche d'infos et carte.
De ton côté tu arrive à faire tout tourner avec ta carte?

Avatar de l’utilisateur
Souichirou
Amateur
Amateur
Messages : 51
Inscription : 20 janv. 2013 - 00:00

Re: RGB vers SCART

Message par Souichirou » 18 févr. 2013 - 22:52

Oui aucun problème pour l'instant :D
