[GALERIE] KisPin Pro: mini pincab pliable

[Porko]

Avancé du jour:
finir la structure du BG et installer le son.

En y allant comme un bourrin j'ai réussi à fendre la planche haute du BG... Bon normal j'ai rien collé et mis le minimum de vis pour le pré montage.

Comme dirait le flip: It's not tragic you have merlin magic!

Je remplacerai.

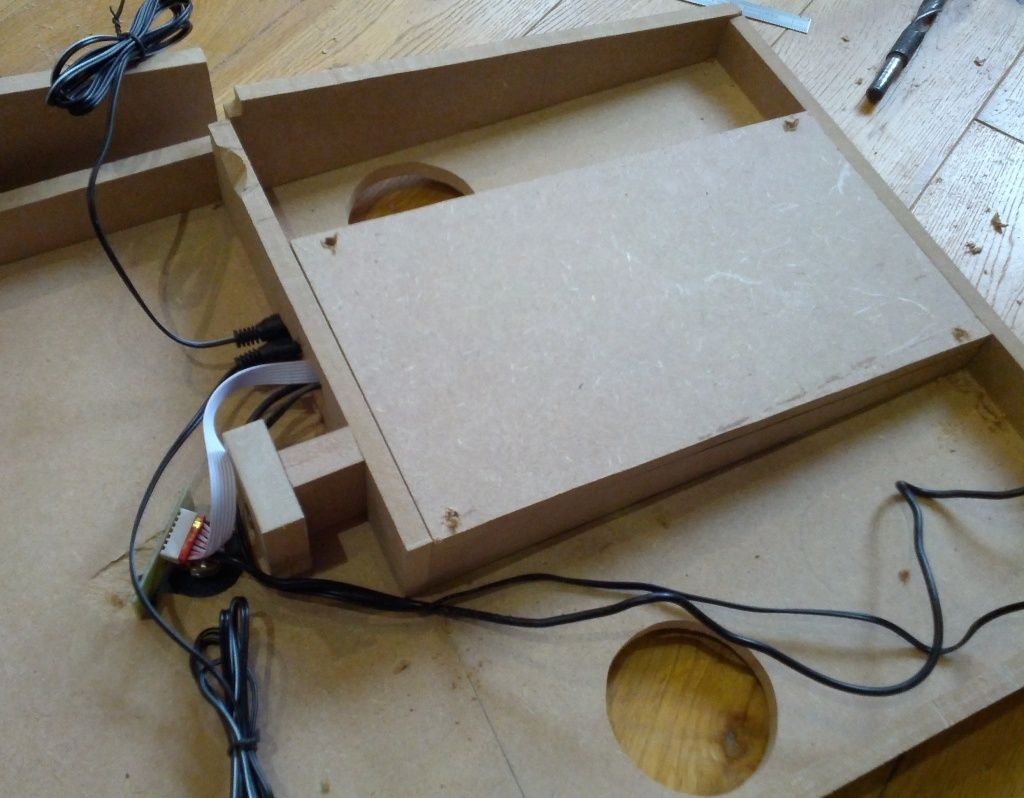

Pour pouvoir débrancher les HP j'ai laissé les RCA accessibles



De derrière ça donne ça.
J'ai mis le bouton du volume ici mais il ne me servira que pour monté le volume de la rom par rapport aux sons mécanique, je vais mettre les contrôles de volume windows dans la coin door.

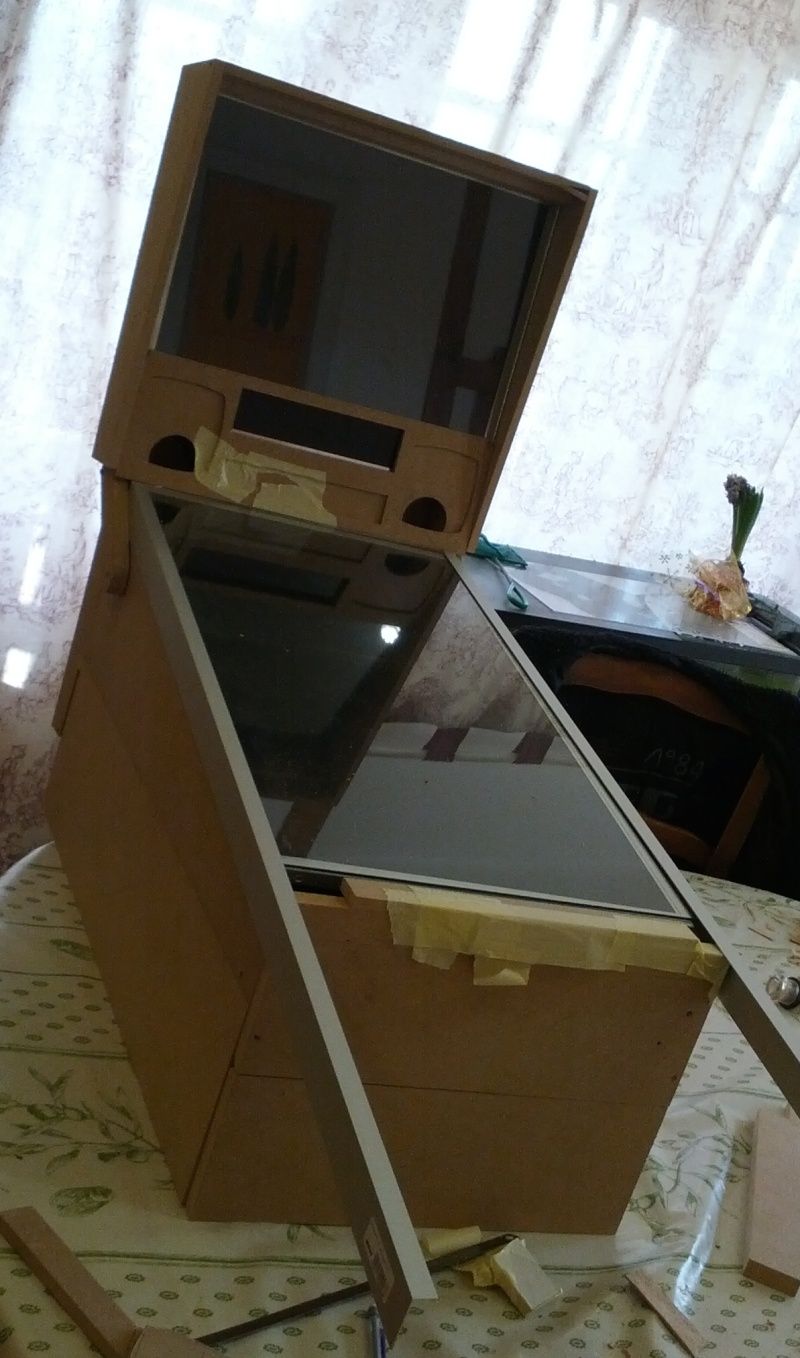

Et une fois montée et bien ça marche au mm près! Moi y en a content!





Demain (si je me fais pas kidnaper) je m'occuperai des trous d'aeration du BG (partie haute) et tout les perçages de la caisse.

[Ozone]

Ça avance vite, c'est cool.
Hâte de le voir fini, mais en même prends ton temps car tu sais qu'on aime bien les WIP bien détaillés.

Pour ton morceau fendu tu peu mettre de la colle à bois dans le fente et tu sers avec une presse ou un serre joint. Et la prochaine fois tu perces avec un forêt d'1mm plus petit que le diamètre de ta vis.

[Porko]

Heu merci du conseil mais c'est pas en perçant... Et je suis pas à mon coup d'essai^^
En fait c'est déjà au séchage...

[cloclo150]

Bien sa avance bien,pour ma part j'attend les plan arcade from stracht ^^

[mimso]

super boulot, fait plaisir à voir !

[Porko]

Bon aujourd'hui c'était minutieux... Donc long et pas démonstratif.

Je me suis occupé du coin door et j'ai pas fini, demain peut être...

J'ai commencé par les perçages

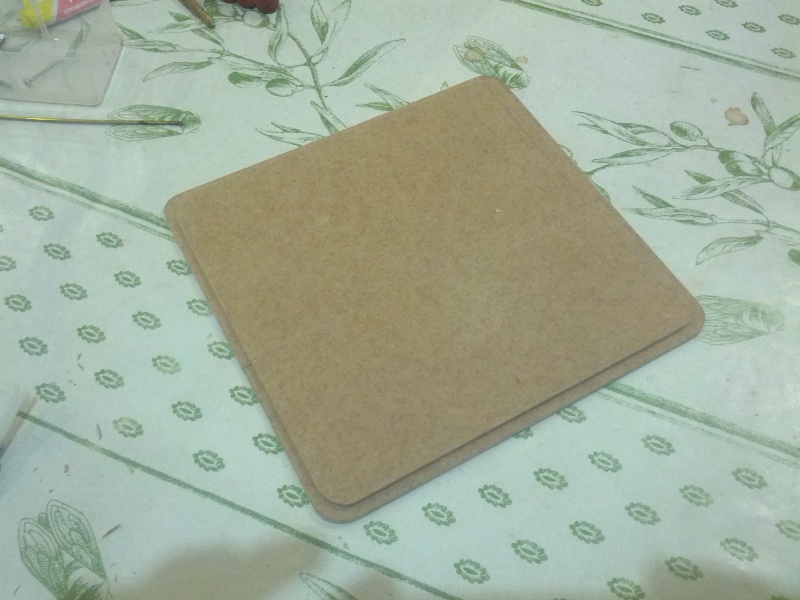

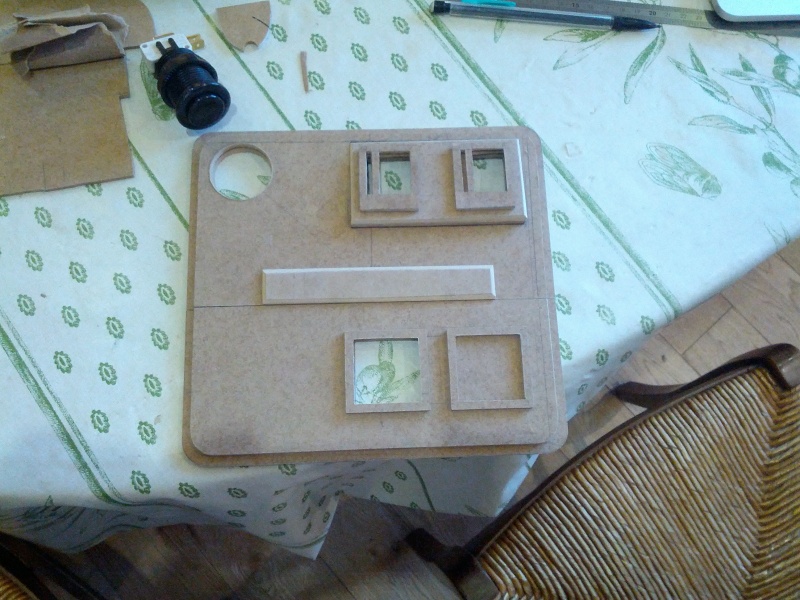

Puis la coin door en 2 partie (pliage oblige)

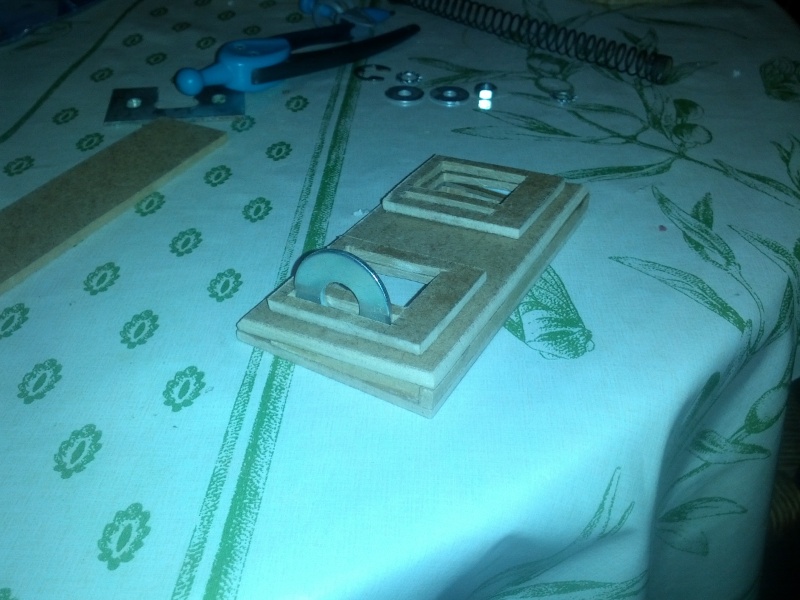

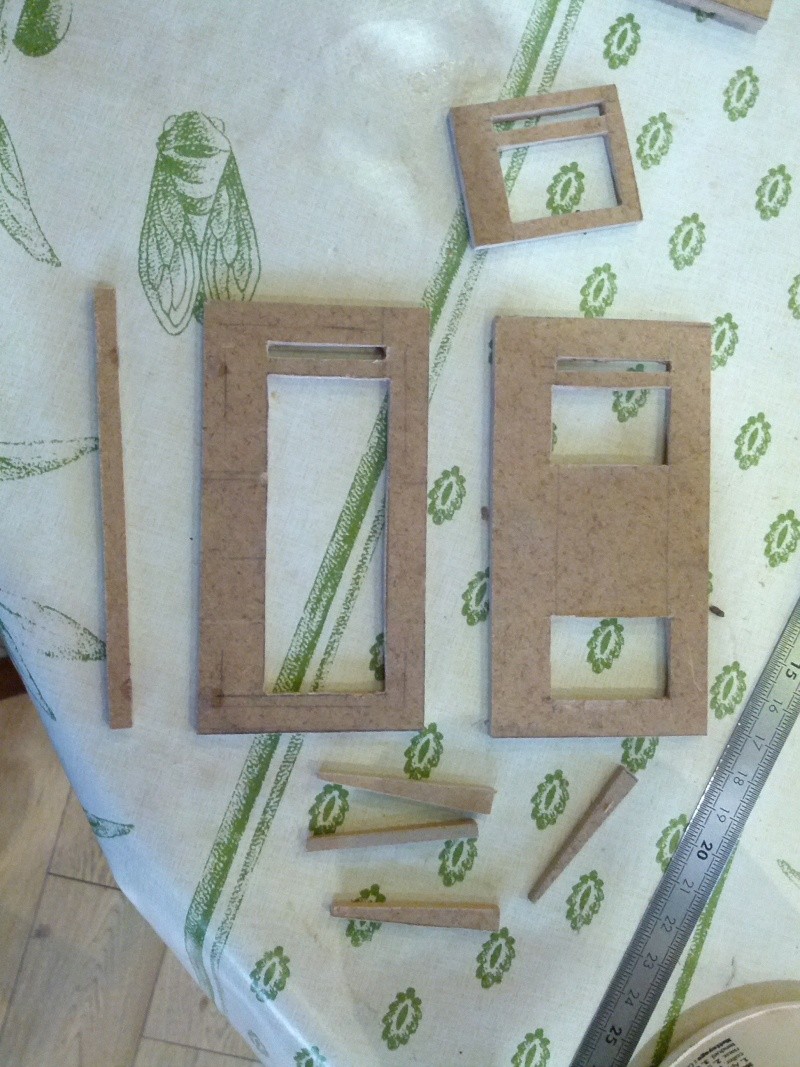

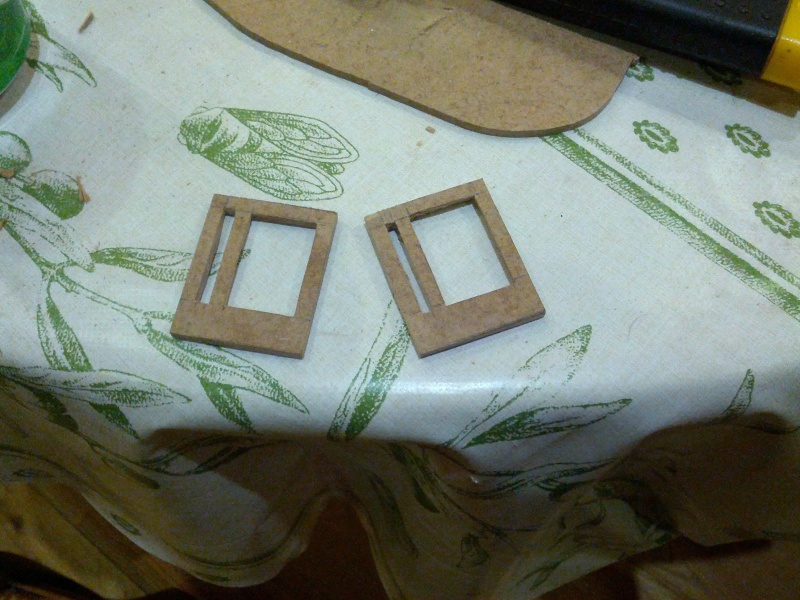

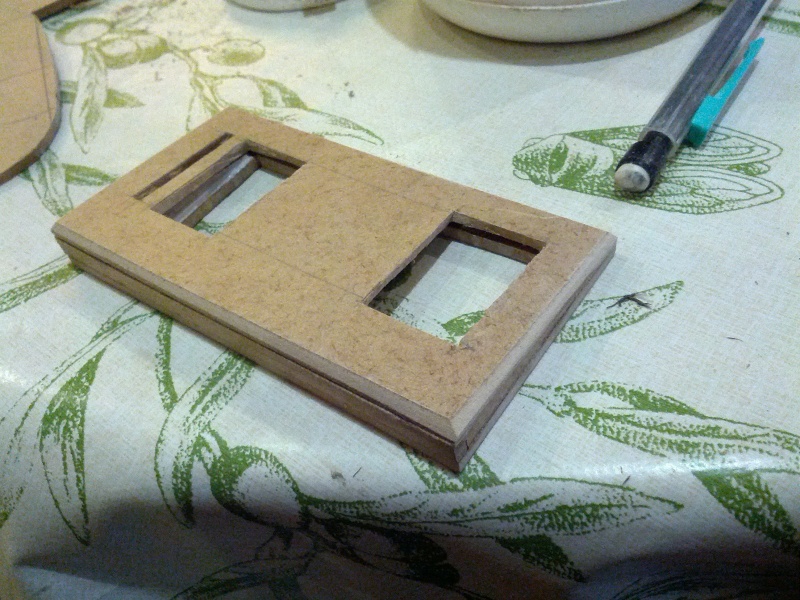

Et pour finir ce qui m'a prit du temps, l'insert coin






c'est tout pour aujourd'hui.

[Porko]

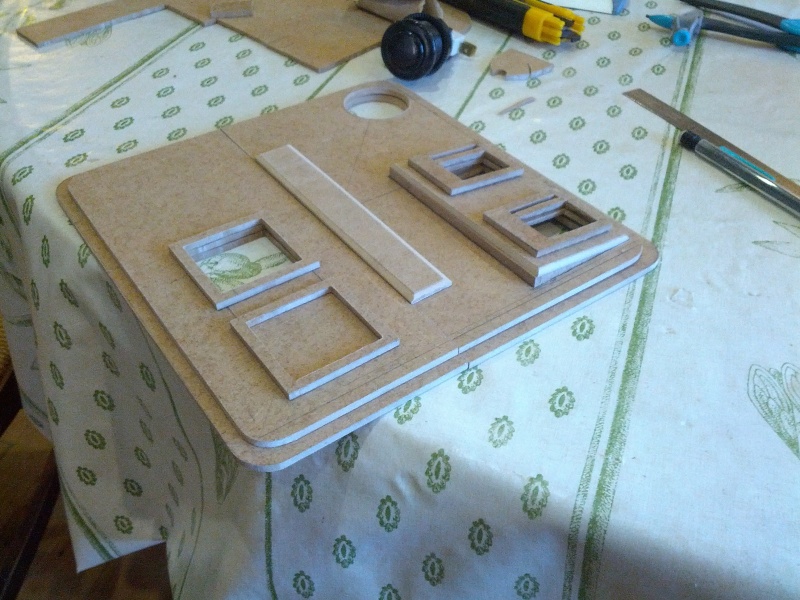

J'ai fini mes petites pièces de merde, manque plus qu'à mastiquer, poncer, apprêter, peindre et vernir... C'est pas fini quoi



Ha si il me manque de quoi faire le verrou, en magasin de bricolage il vendent un verrous de merde pour du 12mm 14€!!! Cent Balles pour une serrure Playsckool... Non c'est bon je vais soit faire de la récup soit faire un truc maison...

et pour finir mon tiroir avec les boutons de service (et de volume windob)




Je baisse en rendement....

EDIT: j'ai commandé la serrure sur Ebay 5,50€ port compris pour un modèle adapté (ep 16mm) et meilleure qualité

[snuf69]

la coin door 100% mdf je dis chapeau l'artiste ! j'ai pas encore tout saisi le coté pliable de ton pincab, je comprendrais plus peut etre plus tard

[Porko]

A la fin je partagerai la modélisation tu pourras voir en détail.


Sinon j'ai mis a jour ma modélisation pour la porte et j'ai dessiné les prix... Sachant que la fente de droite est factice.

[kikikirissx]

moi je suis toujours fan de la famille des"kispli"

bravo car déjà faire que ca se plie pas c dur mais alors la...

continues a nous épater l'ami

[Playmobil]

C'est un truc de malade !!!!

[Porko]

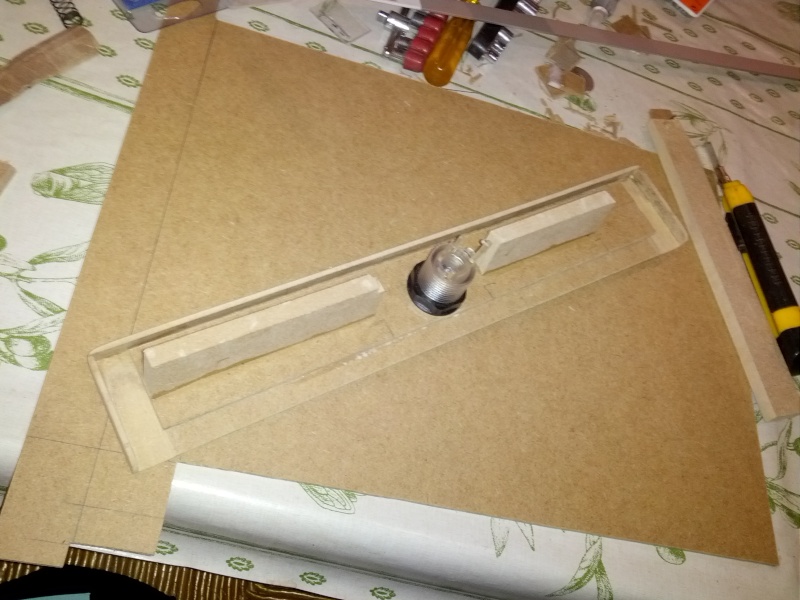

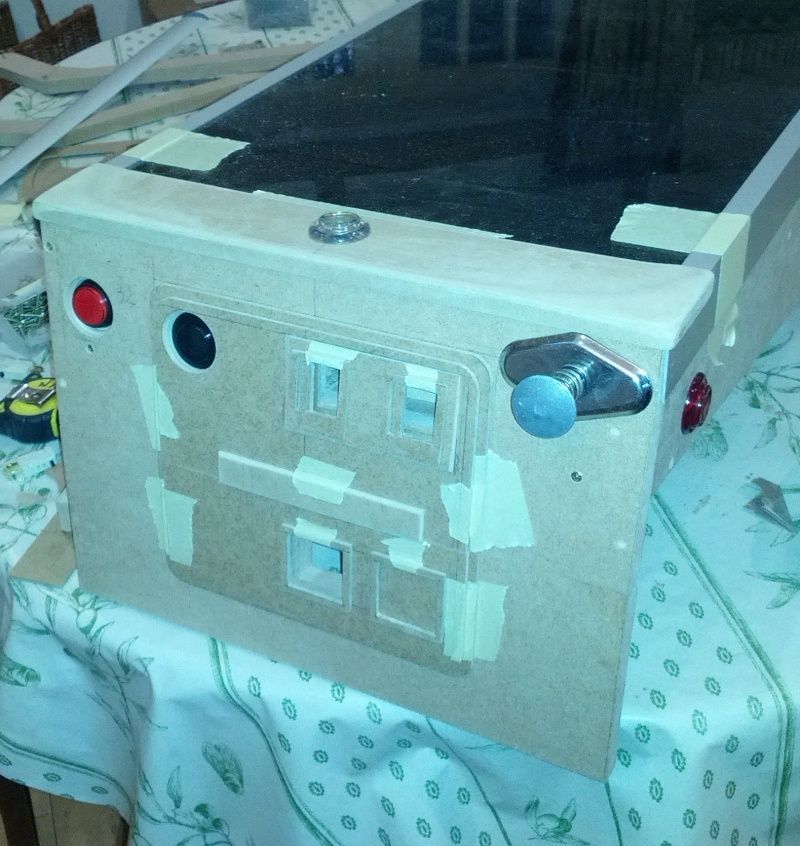

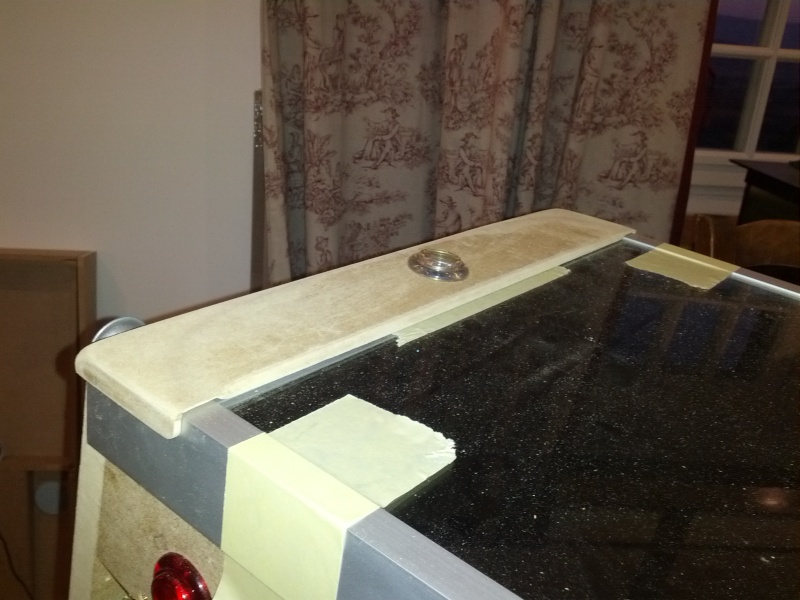

Aujourd'hui c'était opération lockbar! En isorel 3mm









Le résultat me convient, je garde donc comme ça.

[snuf69]

Petite question :l'isorel c'est un genre de mdf ? C'est quoi la différence niveau texture ou travail du bois ?
Merci
Sinon jolie lockbar. Le bouton au milieu c'est pour ?

[Porko]

Isorel était une marque mais oui c'est du MDF en 3mm...

Le bouton du milieu sera mapper sur le lauchball (visual pinball)en fait il me servira soit sur les table ayant un plunger bouton et non tierette Soit sur les tables ayant un canon qui demande un bouton launchball pour tirer.
sur future pinball ce sera sur spécial 1
Le placement de ce bouton est un clin d'oeil à certaines tables Stern comme AC-DC et Star Trek (2012)





Et comme tu peux le remarquer sur les vues 3D je voulais le minimum de bouton soit les flips, star, exit, plunger et le fameux launchball.
Juste dans le tiroir les boutons de volume et de service.

[snuf69]

héhé pas mal
bien joué en tout cas ça commence a prendre forme!

pour la carte KL25Z , je m'etait deja un peu renseigné sur les pinball (pendant de longue heure en fait :p) c'est la fameuse carte qui fait un peu tout a pas cher c'est ça?
tu l'a acheté ou ?

[Porko]

Je l'ai pris chez Mouser mais en passant par une commande groupé sur pincab passion, ils ont commande la bas car il n'y a qu'eux qui faisaient le capteur CCD pour le plunger
http://www.mouser.fr/ProductDetail/ams/ ... Or5aPYmyj5
Peut être est elle dispo ailleurs maintenant... Faut chercher.
Dans tous les cas ils sont pas cher sur la carte (sur les 2 faut ajouter la TVA)
http://www.mouser.fr/ProductDetail/Free ... aJVW2nplde

Au passage quelqu'un a fait un prog modif pour la carte elle passe de 24 boutons/22 sorties à 14 boutons/32 sorties, Sachant que dans les 2 cas seul 10 sortie sont en PWM.

Pour les PWM j'ai pris ça http://www.ebay.fr/itm/Bouton-IRF540-4- ... 27ee518e02

Pour les tout ou rien http://www.ebay.fr/itm/190823079261?var ... 1497.l2649

Alim http://www.ebay.fr/itm/141335812371?var ... 1497.l2649

LEDs http://www.ebay.fr/itm/361066459518?var ... 1497.l2649

Voila la liste...

[snuf69]

merci je verrais tout ça quand je me serrais lancé (j'ai encore 3 bornes a finir avant :p)

[faeze]

T'es un chef ! C'est excellent, le coup de la porte faite de a a Z félicitations.

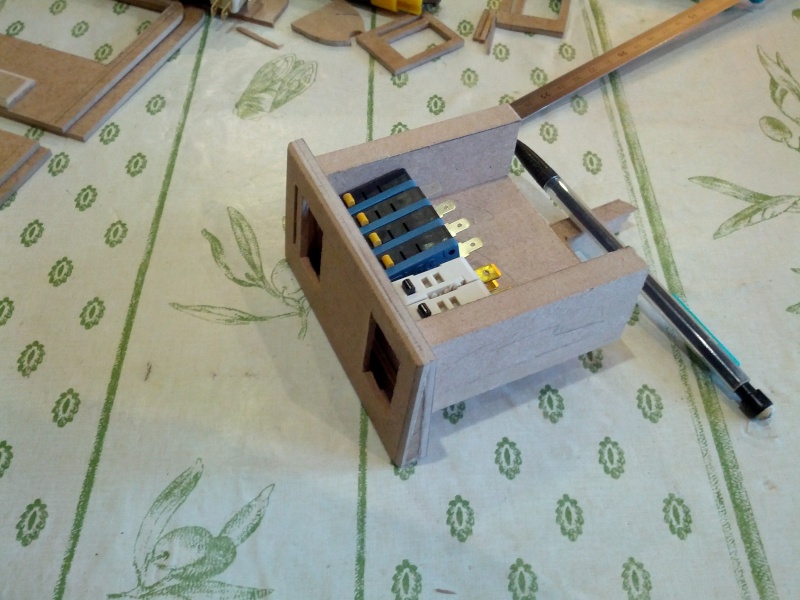

Qu'est ce que c'est les bazars bleus ?

http://i38.servimg.com/u/f38/18/81/41/19/img_2018.jpg" onclick="window.open(this.href);return false;

Et qu'est ce que c'est :

Code : Tout sélectionner

capteur CCD pour le plunger

En suivant ton post, je suis largué sur pas mal de points techniques surtout sur le dernier.

[Porko]

Les bazards bleus sont des microswitchs... Des boutons quoi.

Et le capteur CCD pour le plunger c'est ce qui te permet de tirer le lance bille de manière analogique avec cette carte (KL25Z) Un mec à partagé sa prog et il utilise ça donc je fais pareil.
Il capte la lumière avec une résolution de 1280x1 et en fonction du nombre de pixel illuminé il te fais bouger un axe joystick.

DEMO (pas de moi^^)
[video][/video]

Certains utilisent un joystick d'autre une molette de sourie, je trouve celle là plus propre et plus compacte ce qui m'arrange.

[Porko]

TODAY!

Pas grand chose de visible aujourd'hui a part le ponçage et la peinture.

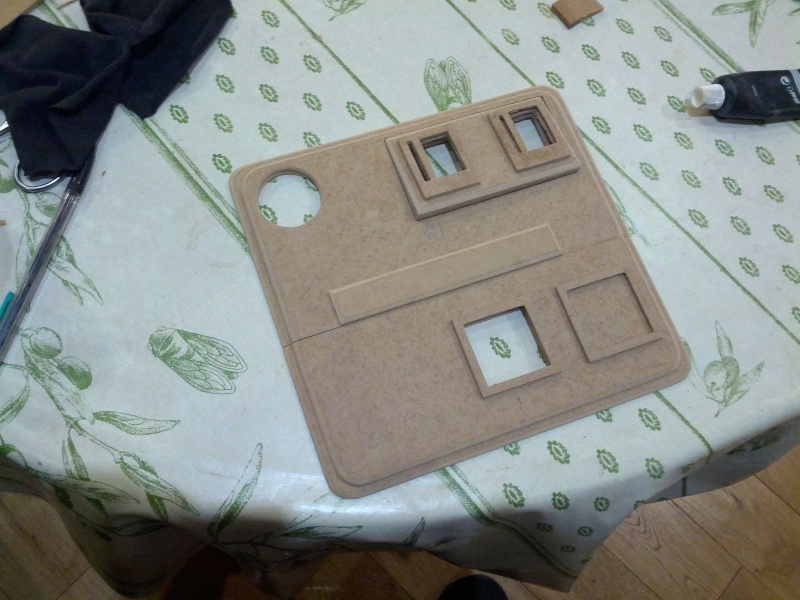

La coin door en attendant ma put*** de serrure...

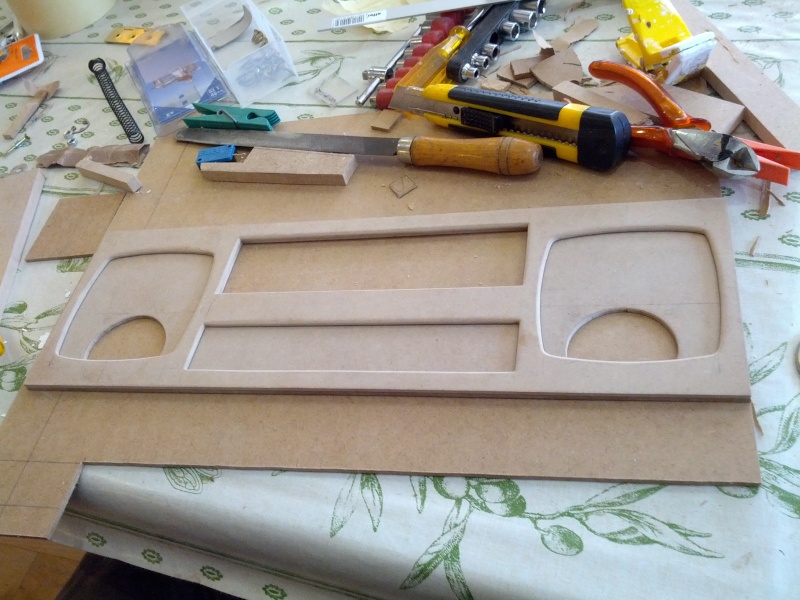

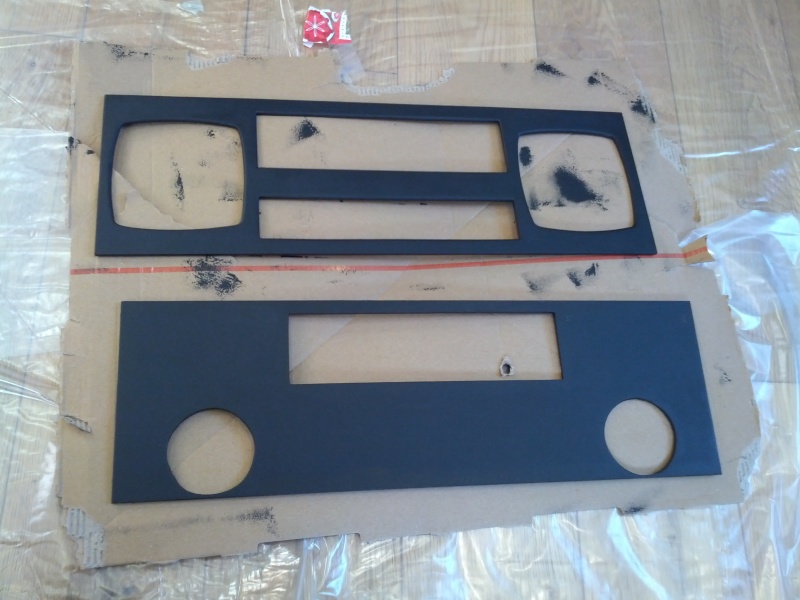

Et le speaker panel





Sinon j'ai bricoler un stylo pour pouvoir sortir facilement mon tiroir de service



c'est tout pour aujourd'hui
