[GALERIE] KisPin Pro: mini pincab pliable

[kikikirissx]

VOITURE!
Voiture...
...
Engagement...
ENGAGEMEEEEENT!

LOL

SWiiiing Swiiiing pour les coup de flipper


Tres bon cintrage home made

[odentium]

Je suis admiratif devant ton boulot o_O
Et la technique maison de cintrage est juste déjantée ! ( mais dans le bon sens du terme hein)

[Porko]

j'ai pu finir mes pieds!



Et ajout d'un réglage pour les pieds avant

Je suis partis de ça

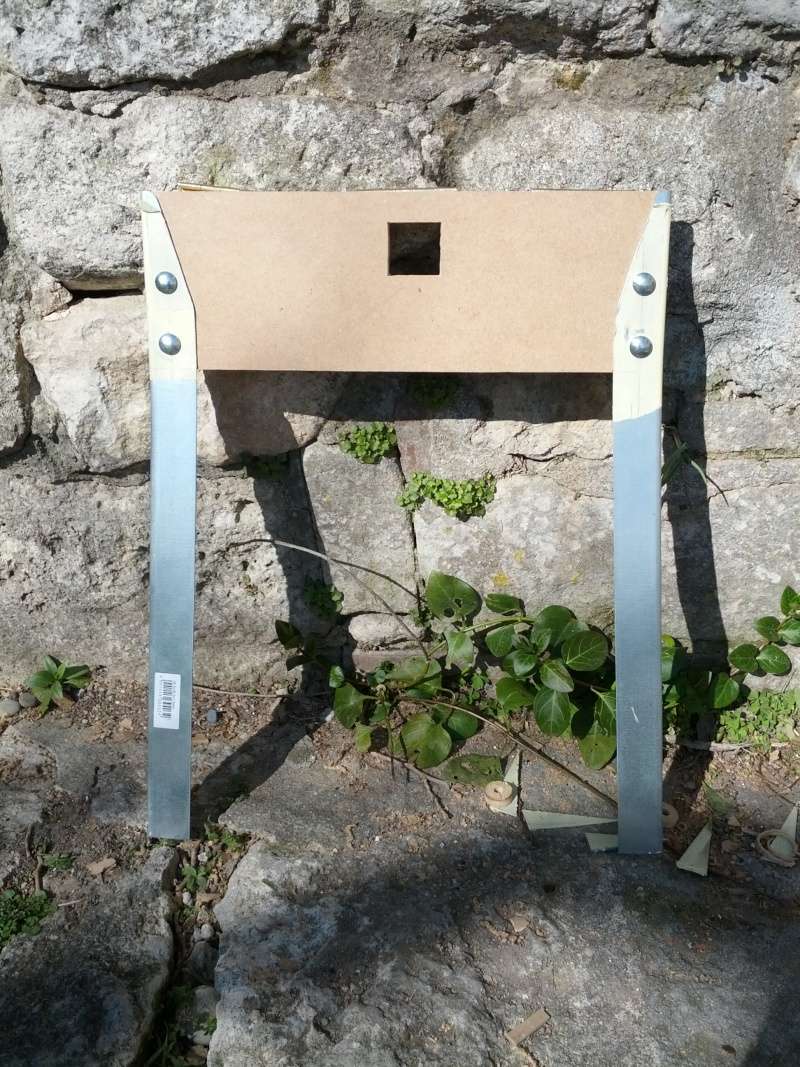

Percé boulonné et j'ai plié le bas des cornière pour les fixés

Puis j'ai coupé et vissé les rails et fait un presque montage (oubliez le sandow...)










et un peu de tunning




DON'T PANIC!
And carry a towel....

[Porko]

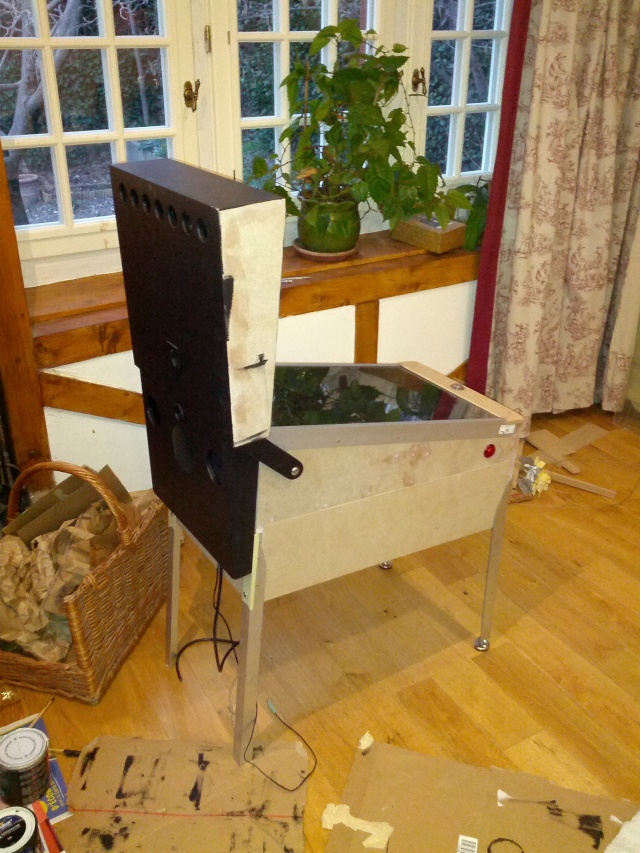

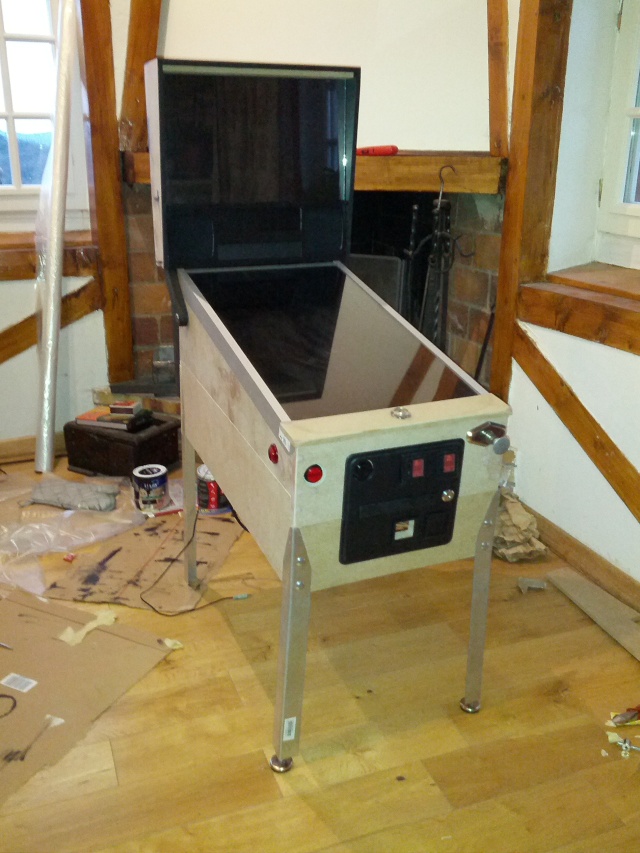

Ayé la caisse est auto-porteuse!

Un câble part du bas de la partie backglass, passe par un trou dans la partie arrière et l'anse se met sur un tendeur.
On regarde sous la jupe de la demoiselle mais c'est purement scientifique...




De l'autre coté le câble du tendeur est fixé par un U laiton 10x10x1,5mm (le premier coup j'ai fail... on pouvais plus plier... Pas de cerveau pas de migraine)

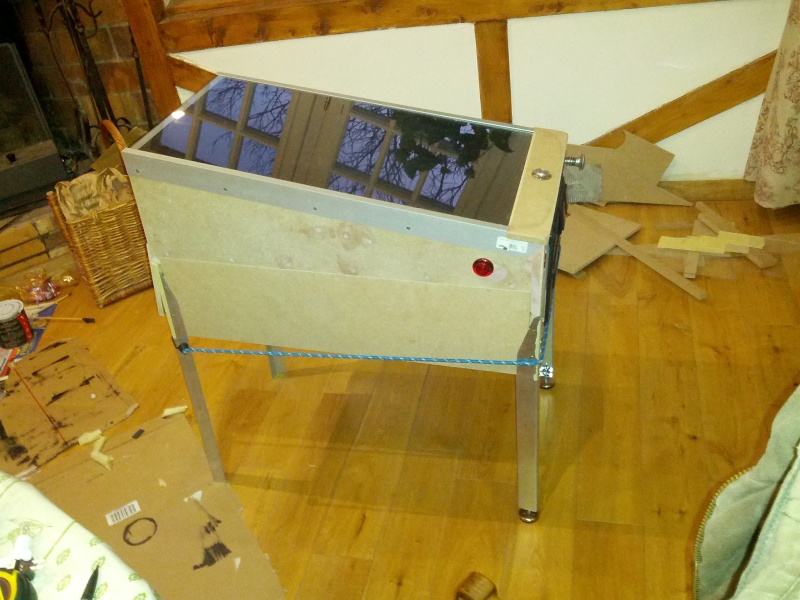

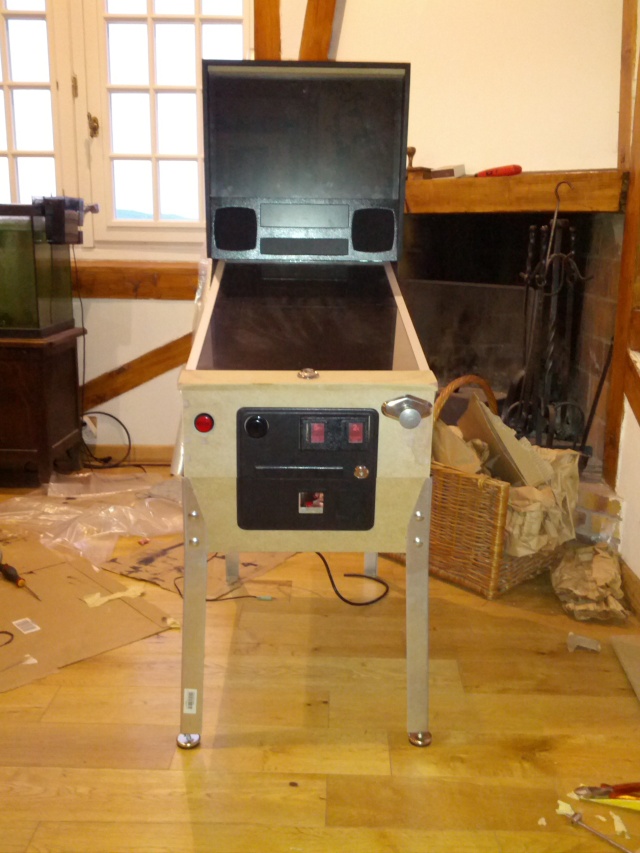

Et voila le tout monté!







Rigidité latérale 100%
Par contre en profondeur j'arrive à avoir 4mm assez dur ce qui est parfait pour nudger sur le format minipouce. Au pire je peux serrer façon bourrin et ça bronche plus.

J'en tiens une demi dure!

[Porko]

Pendant que les pieds sèchent j'ai commencé le tétris







Voila voila

[davidlinch]

Y'a même un tilt en plomb la classe ce Porko

[Deedrah]

pincab de compet ! je vois que tu vas gérer les tilts et certainement la sensibilité du poussoir ! t'es un chef !
la hauteur du cab a était imposée par l'alim, au mm, génial Y en a des trucs la'dans, c'est tout une science le pincab

[Porko]

Merci bien, le tilt bob est fait maison.

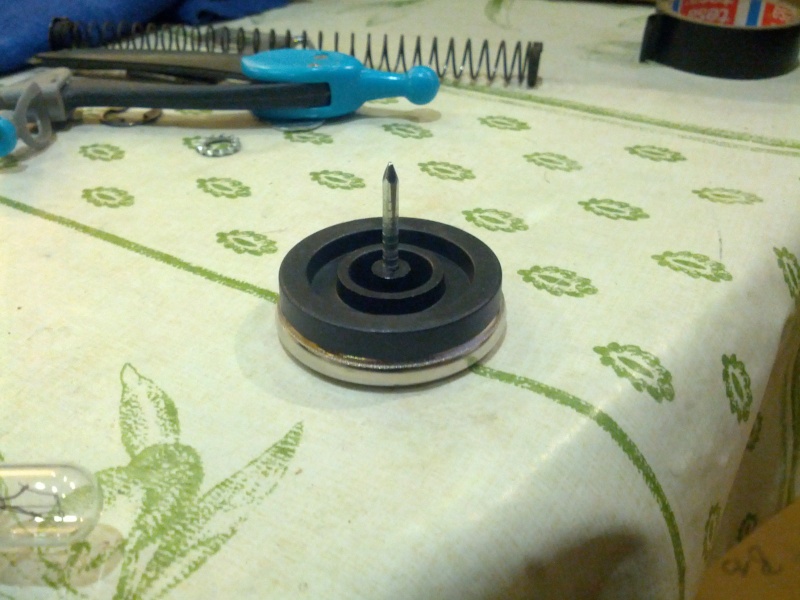

Forme babibel, moule en platre, plombs de pêche au chalumeau et usinage au bout d'une perceuse.

@Deedrah
Oui tilt physique mais le nudge sera à l'accéléromètre et le lance bille sera analogique (en fait numérique, c'est un capteur CCD 1280x1)

[Porko]

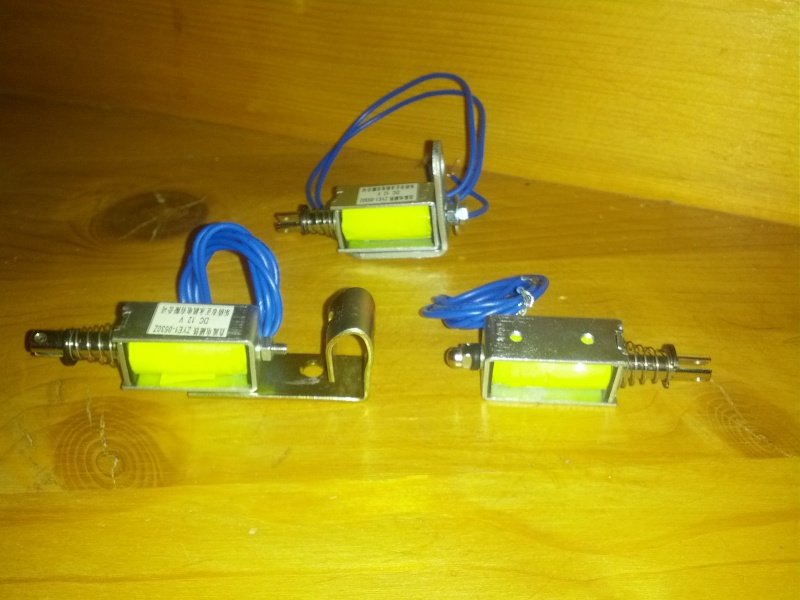

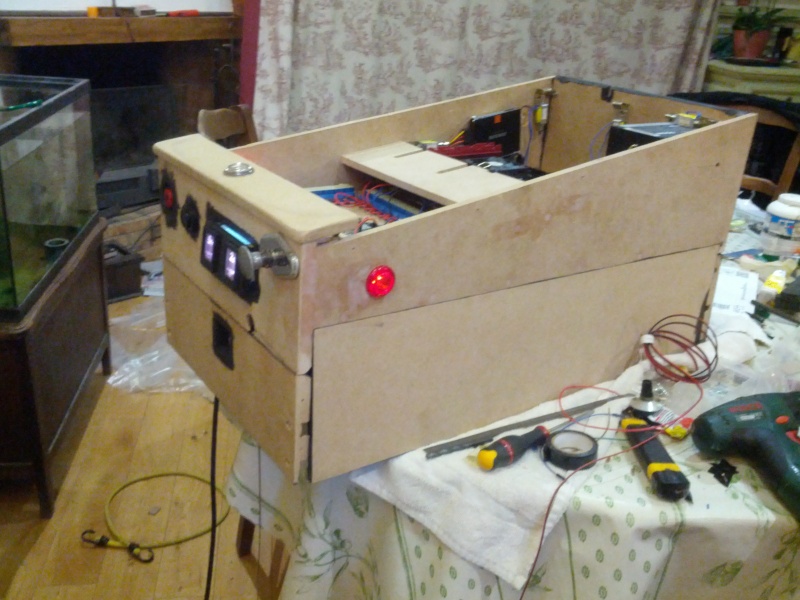

J'ai fais du Pimp my solénoid!
Elles claquent super fort maintenant



A droite celle d'origine avec un caoutchouc qui amortit le bruit du retour et le seul bruit c'est la compression du ressort...
A gauche la modif
Au fond le knoker qui tapera sur le fond de ma caisse
Ha si j'ai fais une autre variante (pas sur la photo) pour les flips, ils viennent taper sur un morceau de plexi qui est lui même sur une couche de mousse.

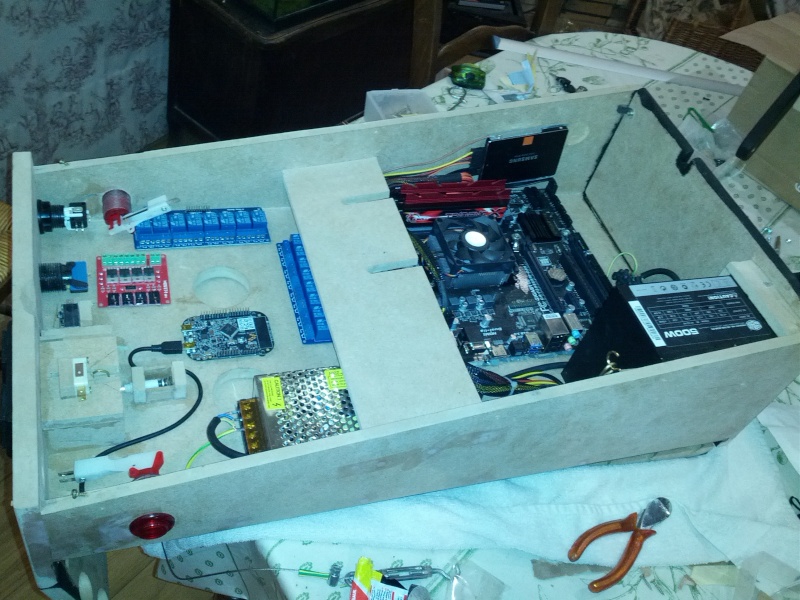

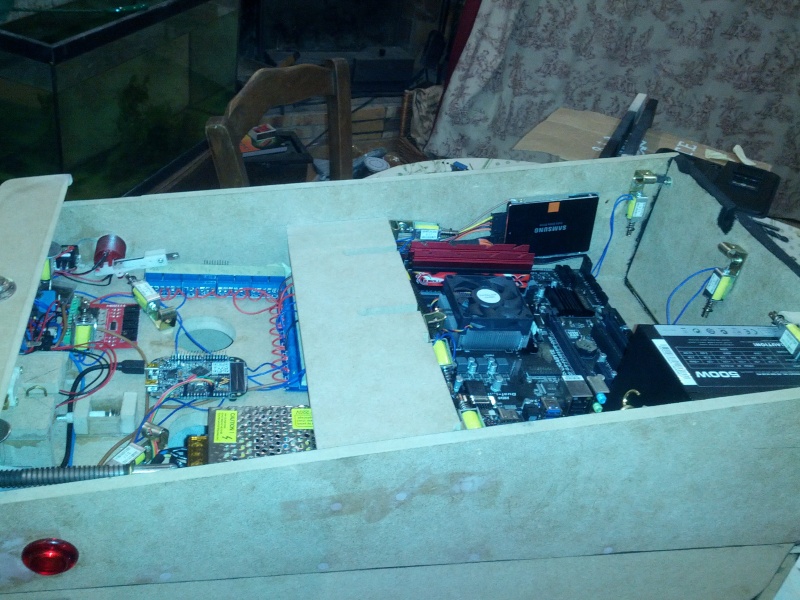

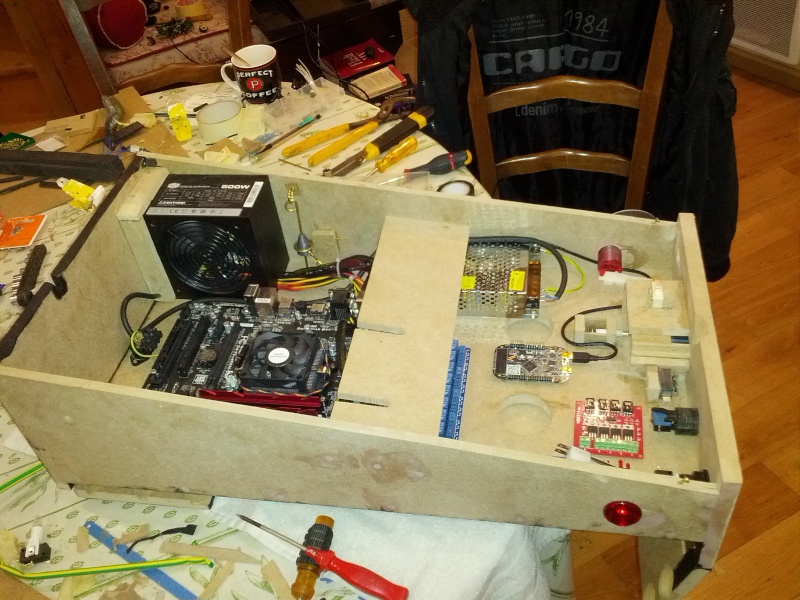

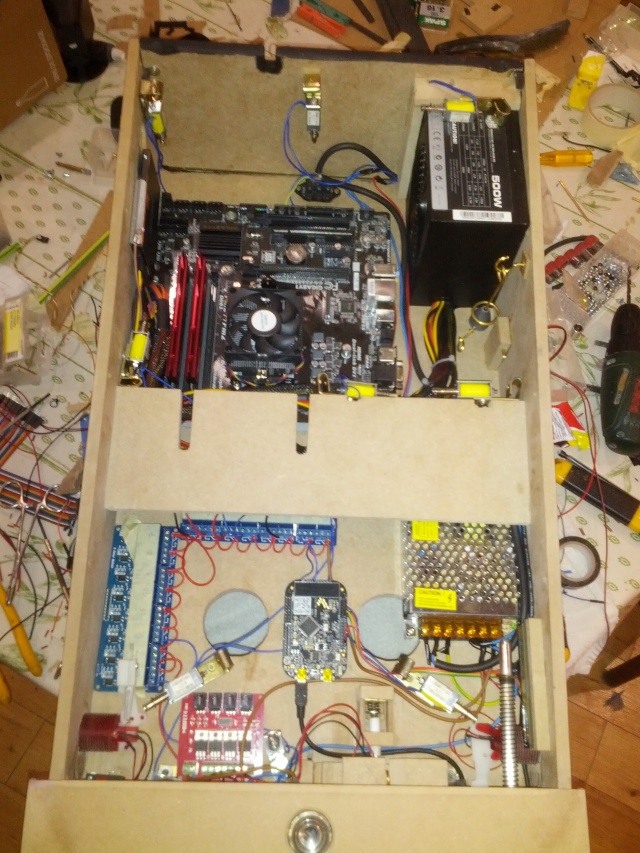

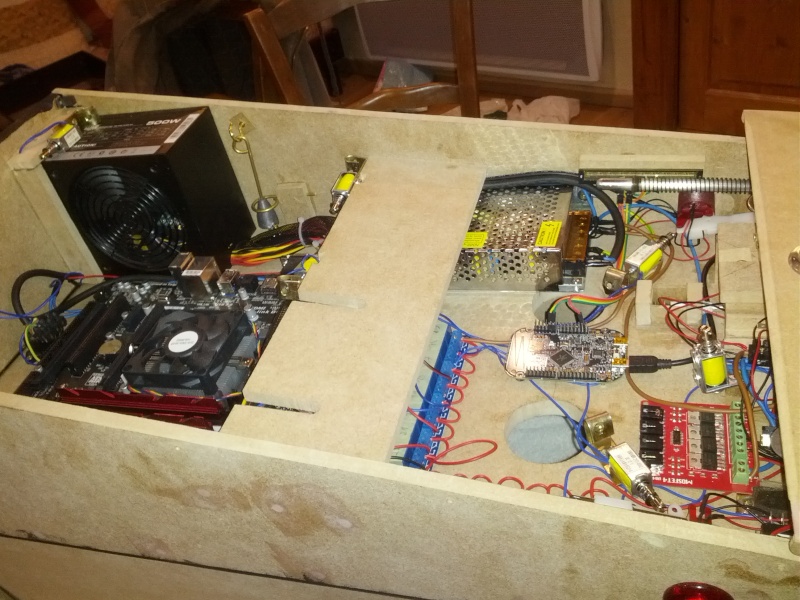

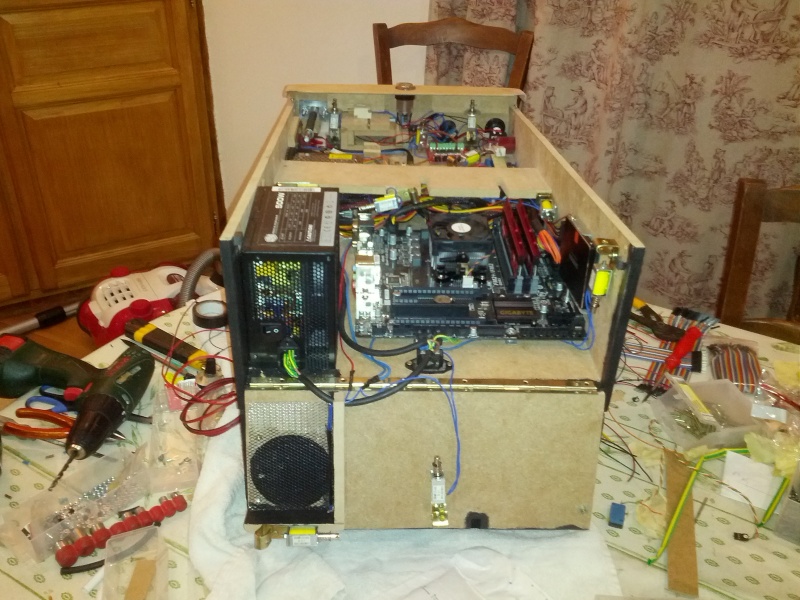

J'ai commencer à câbler, toutes les solénoïdes sont reliées aux relais les light à la carte mosfet faut que je câble maintenant à la KL25z.

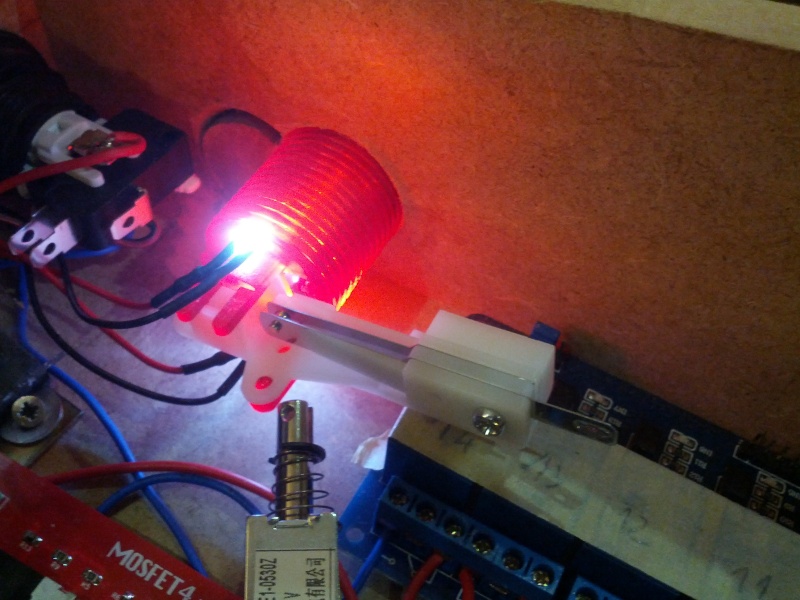

J'ai fais le plunger au passage.

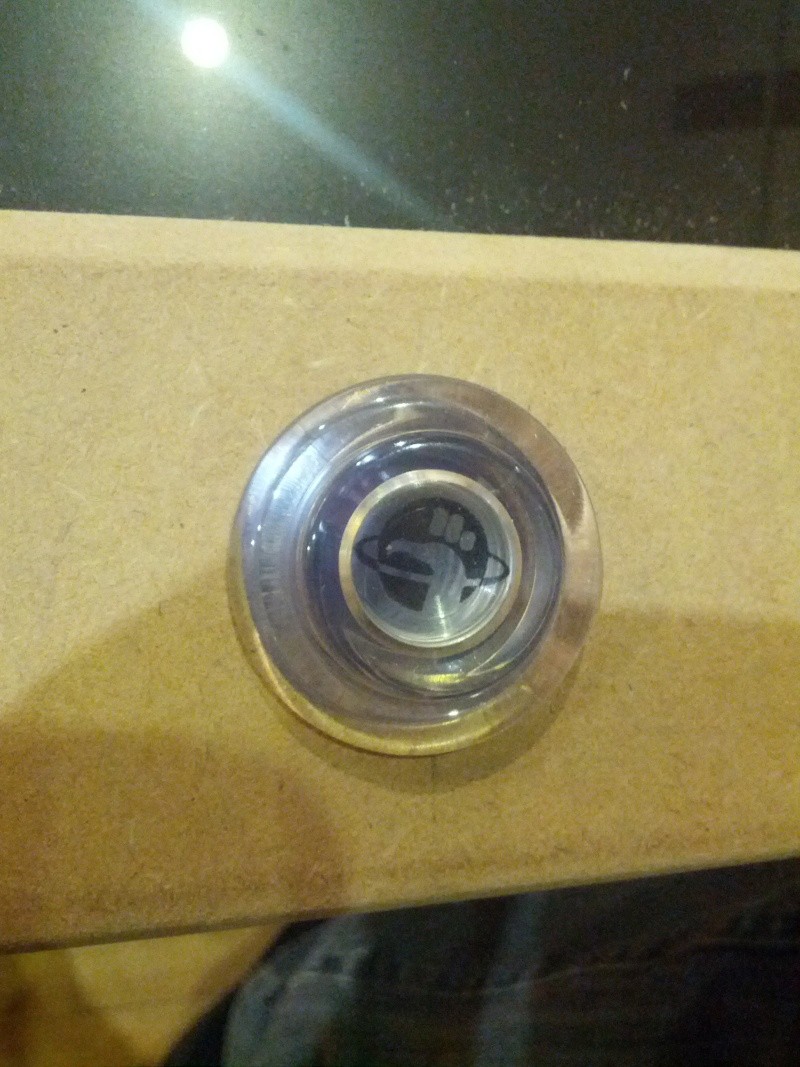

Et les boutons pas lumineux le sont devenu, j'en ai mis 2 au cas ou...






J'ai aussi envoyé mes fichier à l'imprimeur, on verra quand il le fera.


Ouf il n'y a plus que... tout le reste a faire...

[Porko]

Well done!









Toutes les parties métalliques ainsi que la lockbar sont recouverte de vinyle noir mat, mon imprimeur préféré m'en a offert.
Du coup c'est mieux que ce que j'aurai pu faire en peinture.
Il y a des petits plis sur les angles de la lockbar, j'ai un peu chié dans la colle, je referai... Un jour...

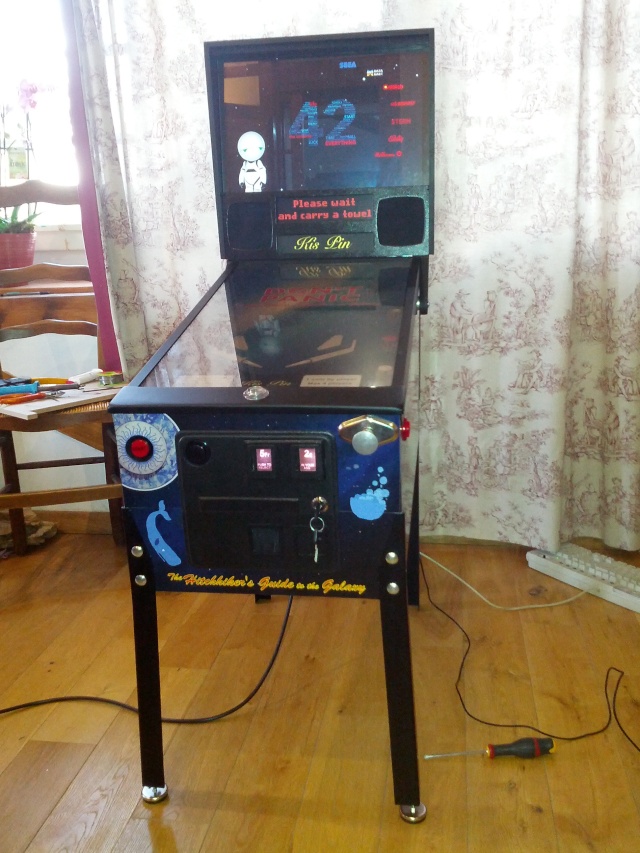

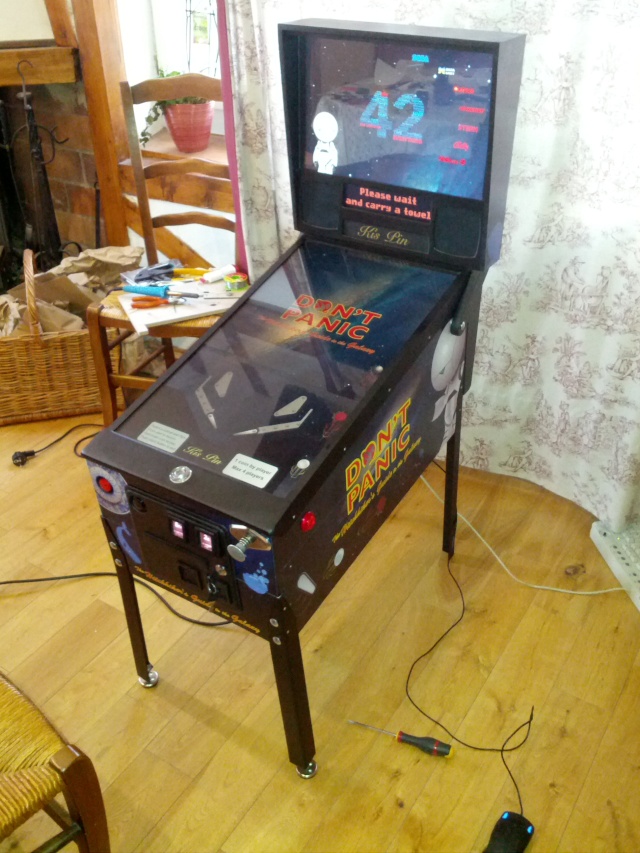

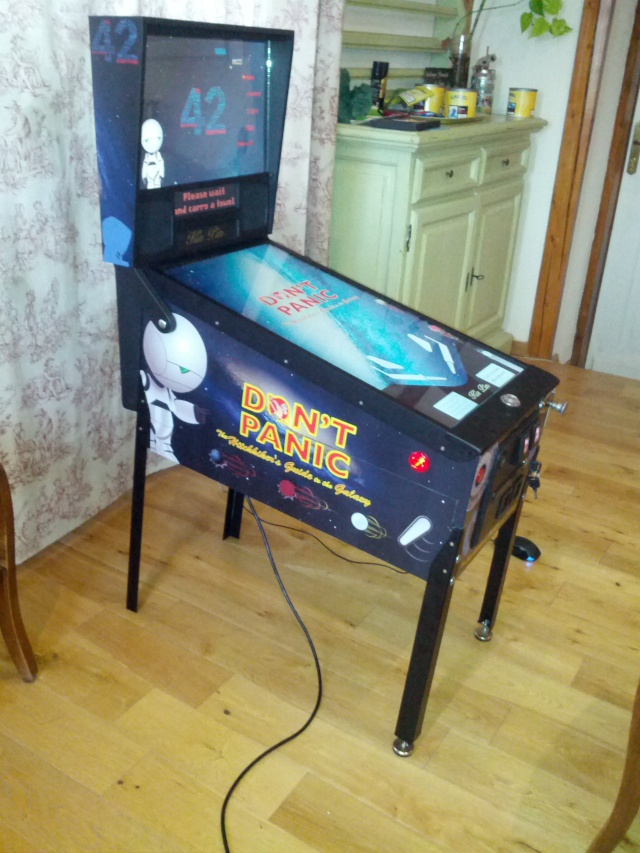

Je trouve que ça ressemble diablement à ma modélisation, mission accomplie... En partie... Wait a ledwizz...



Pour ceux qui voulais investir dans la carte magique (KL25z) un petit message informatif

Pour rappel cette carte de développement (comme une arduino mais avec une architecture ARM) permet d'avoir des entrées/sortie numériques et analogique (et PWM pour les sorties), accéléromètre et une sensorbar.
Grace au prog et tuto pinscale elle permet de pouvoir connecter 24 boutons, 22 sorties, accéléromètre et un capteur CCD 1280x1 pour le plunger (lance bille) .

Donc j'ai testé dans tout les sens la bestiole

Accéléromètre 2 axes: Ok, très réactif, super précis mieux qu'une sixaxsix

Plunger: Ok, précis si votre installation est bonne. Un peu de latence mais apparemment il y a une soluce (pas eu le temps) et c'est pas gênant. L'auteur du prog dit qu'il prépare un update pour mettre un contacteur en fin de course pour être plus précis et pouvoir lancer au "coup de poing"

Entrées: Presque OK, petit souci avec le tilt bob. Celui ci lorsqu'il fait un contact bref n'est pas détecté. La carte envoie du 3,3v en 4mA et c'est pas assez pour du leton et du plomb, du moins en contact bref. Du coup je soupçonne une petite latence le temps que la charge monde, de plus comme c'est une carte de développement elle fonctionne par cycle ce qui veut dire que si vous appuyez à un moment T l'information sera envoyé la prochaine fois que l'entrée sera dispo sur le cycle (bon 48MHz ya de la marge pour voir la différence mais tout dépend comment ça été programmé et j'ai pas vérif). Du coup pour un flip c'est moyen.
Perso j'ai mis en pièce une vielle manette bigben cacaboudin... Au moin le tilt bob fonctionne au poil de cul et je suis sûr de la réactivité.

Sorties: pas trop OK, bon là ça chie un peu. Comme indiqué plus haut elle pilote en 3,3V 4mA et comme je suis radin j'ai pris du standard arduino (5v 40mA), carte relais et carte mosfet.
J'ai tenté et j'ai perdu, mais c'est une bonne chose car cela m'a permit de découvrir des problèmes potentiels. Ca fonctionne un moment et ça plante.
Les optocoupleurs pompes trop et la carte se fout en rad.... Tout les inputs marchent mais les sorties se figent dans l'état où ça à planté.
Bon c'est réglable en interfaçant avec un optocoupleur qui pompe moins et pilotera les carte relais et mosfet mais j'ai opté pour des solénoïdes et si il y a un problème quelconque (sur-tension, sous-tension, bug...) et que tout se bloque en alimentant une solénoïde pendant que je prends l'apéro, fais les course, fais caca... Ben ça prends feu...

Je n'aurais que des leds cela ne serait pas un problème donc carte magique OUI mais attention à ce que vous branchez dessus, pensez à des choses qui ne chauffent pas.


Donc j'ai commandé une ledwiz et bientôt update de la bestiole.

[snuf69]

Et bein mon cochon t'a gèré. Je pensais pas le voir fini aussi vite ce flipp. Chapeau bas l'artiste. Tu nous fais quoi après ? une machine à sous pliable ?

[Porko]

Une racecab KisGonfle^^

Non j'ai épuisé tout mes points de WAF... Je vais me contenter de mes deux bébés....

[Ozone]

Merde.. la classe ce pincab.

Vu ton inventivité, nul doute que tu vas vite remonter tes points WAF et nous préparer un nouveau WIP

[Odissine]

Va falloir que tu fabriques un truc pour ta femme et tes enfants histoire de remonter en WAF Points :p Moi c'est pareil je dois bricoler un peu pour la maison avant de pouvoir me lancer dans un autre projet perso en tout cas j'adorerais avoir ne serait que le 10e de ta capacité a concevoir ce genre de produit Magnifique

[snuf69]

héhé moi j'ai un porte manteau a fixé au mur de l'entrée...depuis 1 an

[davidlinch]

Petite(s) question(s), comment comptes tu brancher ta ledwiz avec les toys? en passant par les relais (carte Arduino) ?

Pour les leds, as tu prévu d'ajouter des résistances par couleurs ?

Mici

[Porko]

Oui, je compte brancher mes 11 solénoïdes via les cartes relais et mes 2 LEDs via la carte MOSFET (start et launchball).

pour le moment je n'ai pas prévu de RGB, donc je ne peux te dire. Sur l'autre forum Sebmad compte brancher en direct... Je suis pas sûr... Théoriquement le ledwiz peut supporter mais beaucoup ont cramé leur carte comme ça. Mettre une résistance augmente l'ampérage et fait donc briller plus fort les LEDs, mais mes compétences en électro s'arrêtent là. Je ne sais pas si ne pas mettre de résistance peut cramer la carte... Je dirais au contraire mais pas sûr de moi..

Désolé... Fais comme moi, laisses lâchement les autres bêta tester et choisis en fonction de leur erreur..
Sebmad est un pote IRL et mon bêta testeur officiel. Quand il fera ses tests je lui casserai les c*%#lles pour qu'il poste ses resultats.
