MiniPincab AC/DC pour un frustré

[Playmobil]

@Porko, MDR ! tu parles vraiment comme un porc

J'allais le dire !

[mimso]

Ca fait tjs plaisir, d'arriver chez soit, d'ouvrir la boite au lettre et de voir 2 paquets.
D'abord les relais, pour la commande des solénoides (d'ailleurs, y a t'il besoin aussi pour commander la light bar ??? porko si tu passes par la entre 2 coup de reins ...)
Je les ouvre pas ca sert à rien, il me manque encore des composants



puis le ptit cadeau de deedrah qui me permet de passer de 3G à 4G de ram ... merci l'ami



On installe, et c'est ok.
Je sais plus si j'en ai parlé mais j'ai aussi changer de proc pour passer de 2.7GHz à 3.4GHz, ca lui fera pas de mal

[Porko]

Cool le facteur ^^

Pour ta lightbar si tu pilotes via la KL25z il te faudra amplifier le signal... Le signal des lights est variable (effet fade) et si c'est pour du RGB pareil, le signal sort en PWM et si tu mets sur du relais ça va grésiller (clac, clac,clac...) donc là il te faudra du Mosfet

Perso j'alimente direct via ma ledwiz car elle peut envoyer pas mal de jus mais pas la KL25z

Si c'est juste pour les boutons monochrome (ou shaker, gear...) tu peux utiliser ce module
http://www.ebay.fr/itm/TOP-MOSFET-Butto ... 2ed5359f1d

Pour les LEDs RGB il te faudra un ULN pour amplifier (sur pincab passion il y a la ref sur le post de winstrop)

Pour par exemple 5 leds rgb tu vas avoir besoin de 15 sortie donc signaux à amplifier et là ça se corse...
Le problème est qu'en général tu as sur ces LEDs RGB ont un + commun et tu pilotes les autres entrées avec des - (la ledwiz sort du -) et la KL te sort du +.

Sur le post de winstrop je crois qu'il y a les détail de comment il a procédé pour que ça marche.



Voila voila...

[davidlinch]

Dans la doc du pinscape controller (Kl25z) tu trouveras toutes les pieces electroniques à commander pour bien utiliser le mode Ledwiz de la Kl25z

[mimso]

Ok merci porko, pour l'ulnxxx c ok, j'ai noté la ref qqpart.
De toutes facon il me les faut aussi en amont des relais pour les soleinodes si j'ai bien compris, donc j'en mettrai pour toutes les sorties. On verra bien le resultats...

Je pensais pas que l'ulnxxx est un ampli, jpensais qu'il marchait en "tout ou rien" comme un relai.

Bref jvais aller mater le post de winstrop

@ davidlinch , Merci, j'ai commencé a lire le doc mais c vrai que j'ai pas tout regardé

[Porko]

Un signal PWM (fade, variation et RGB) et un tout ou rien mais à fréquence variable



Un relais c'est mecanique donc clac, clac...
Un ULN c'est un transistor (même fonction) et donc transmet les info PWM plus précisément et sans bruit


Les relais c'est juste pour les solénoïdes

[mimso]

Ok, jfais moins d'elec depuis qqs temps, et ca voit. Jpasse pour un blaireau
C'est tres clair maintenant. Effectivemment qd on integre le signal, la composante continue est proportionnelle au rapport de forme.

[Deedrah]

j'aimerai bien des petites led qui changent de couleur au rythme de la partie mais j'suis trop à la ramasse en électronique.
Bon courage Mimso, hâte de voir ce que tu vas nous pondre ! Merci Porko pour tes conseils !

[mimso]

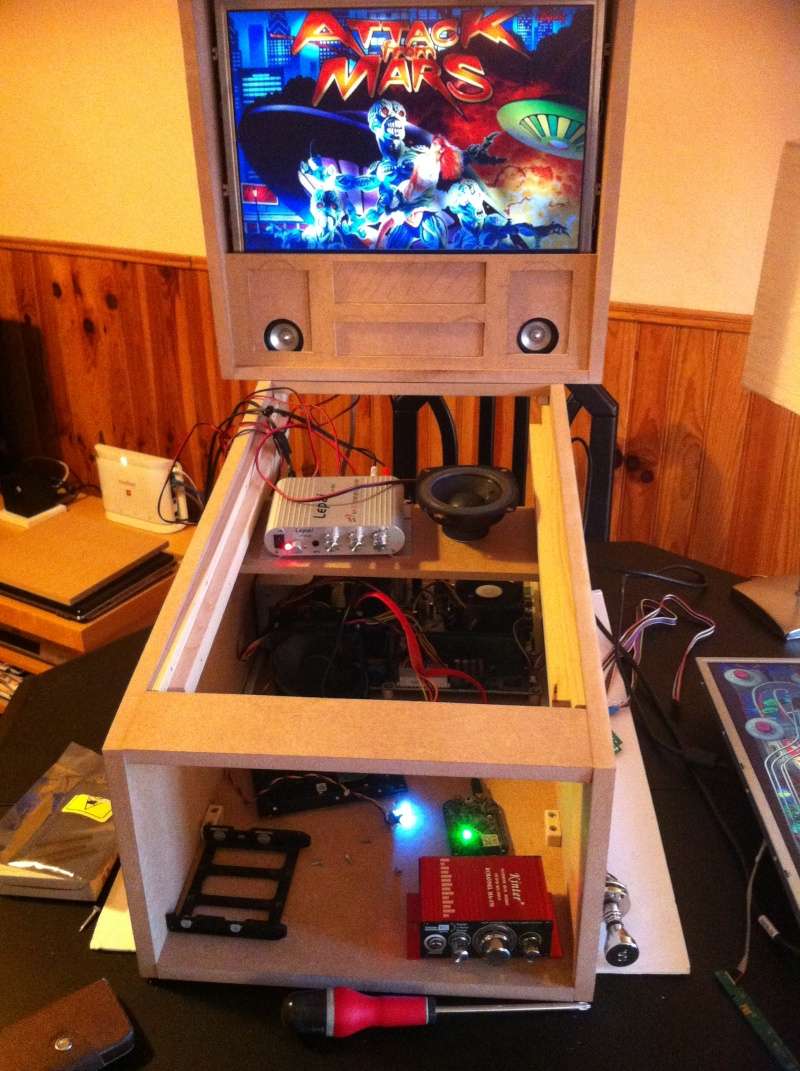

Petite avancé du dimanche

[Porko]

Bien, bien tout ça!

Ca ressemble à un BG maintenant

[archilolo]

C'est beau ! Belle avancée, très soigneuse ! J'adore !

[Narugawa]

BJ ! ça avance bien par ici

[mimso]

merci les amis, ca fait tjs plaisir un peu de soutien

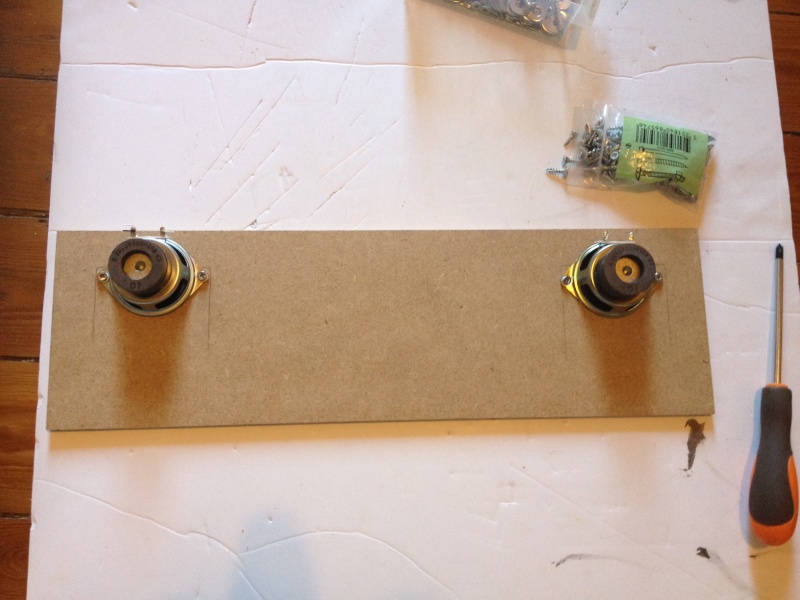

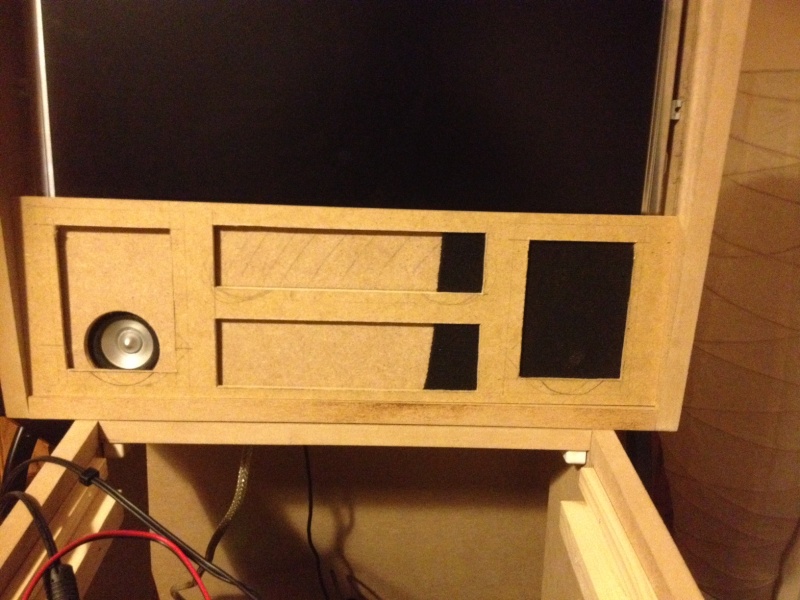

allez, je continue sur le fronton, et notamment la partie son

J'hésite encore au positionnement du hp de basse ... sous la caisse certainement

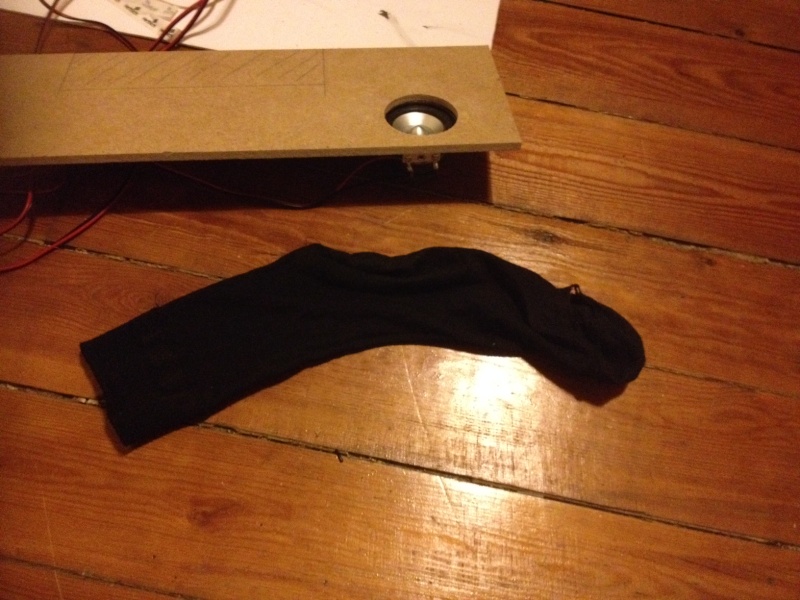

Y a 3j, j'ai jeté une vieille paire de chaussette trouée, mais dans la minute me vint une idée.

Je la récupère, la lave, et je teste ce soir :

[arnaud8644]

pas bête l'idée de la chaussette , et ça rend plutôt pas mal en plus :p

[mimso]

merci arnaud

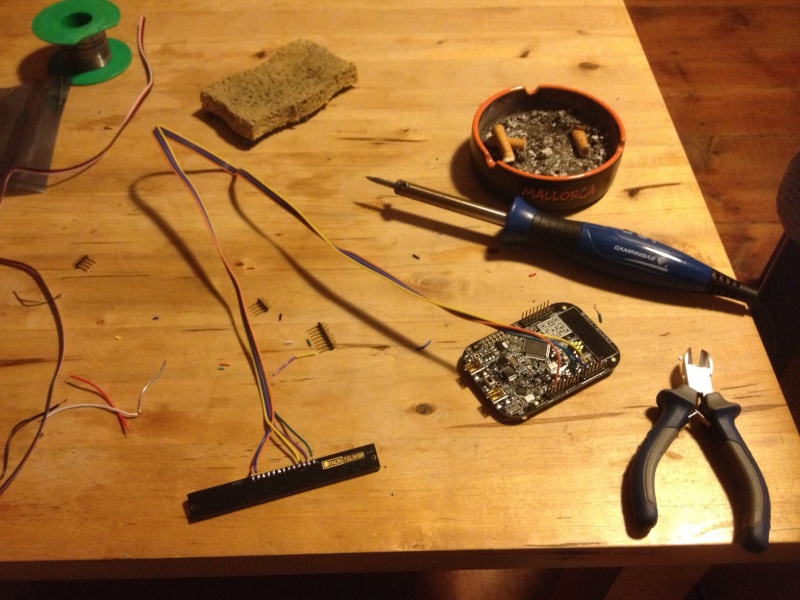

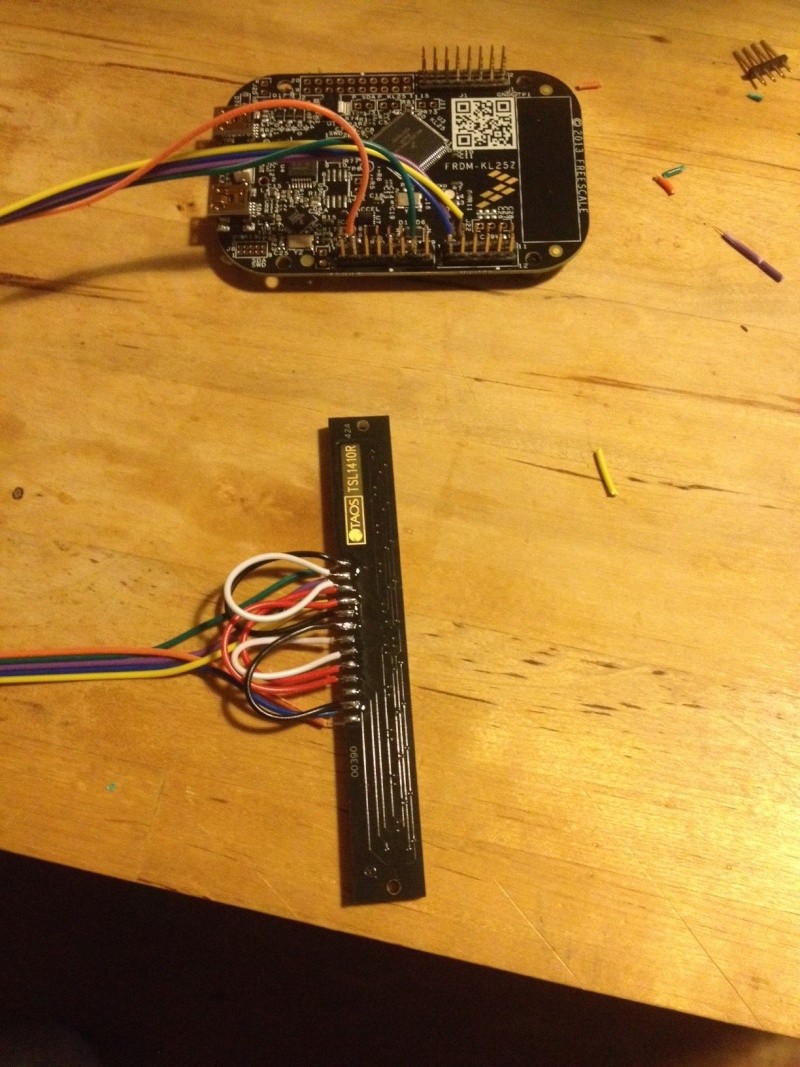

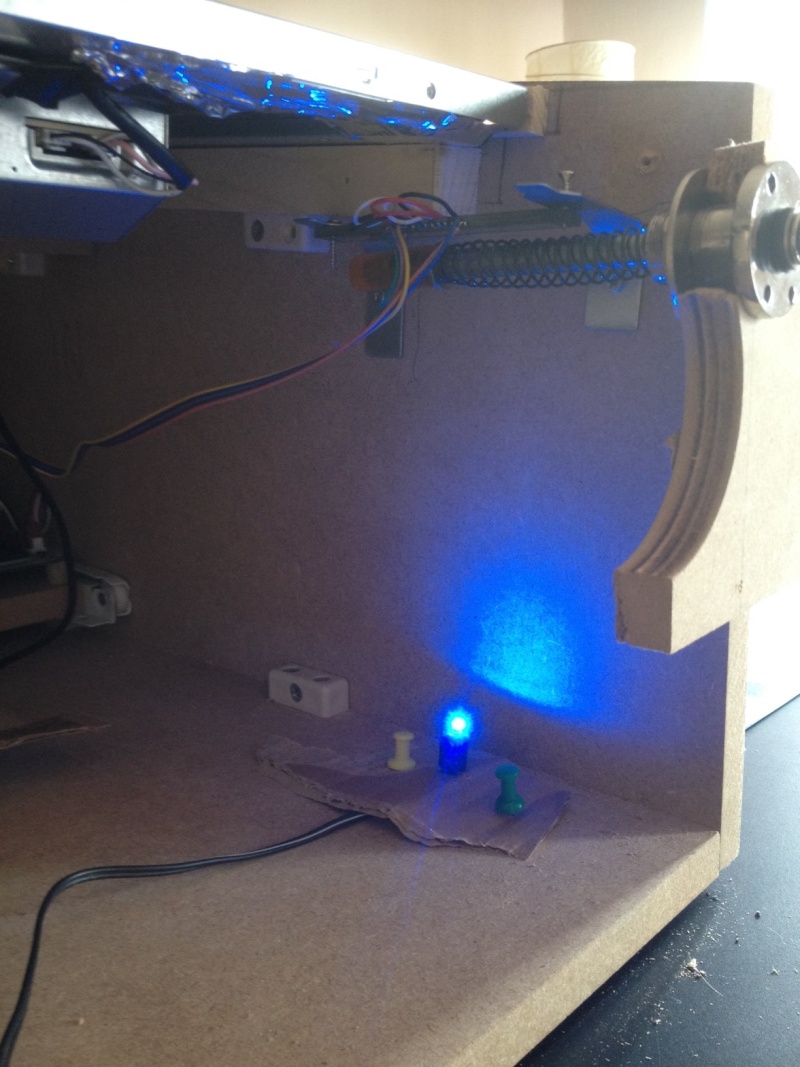

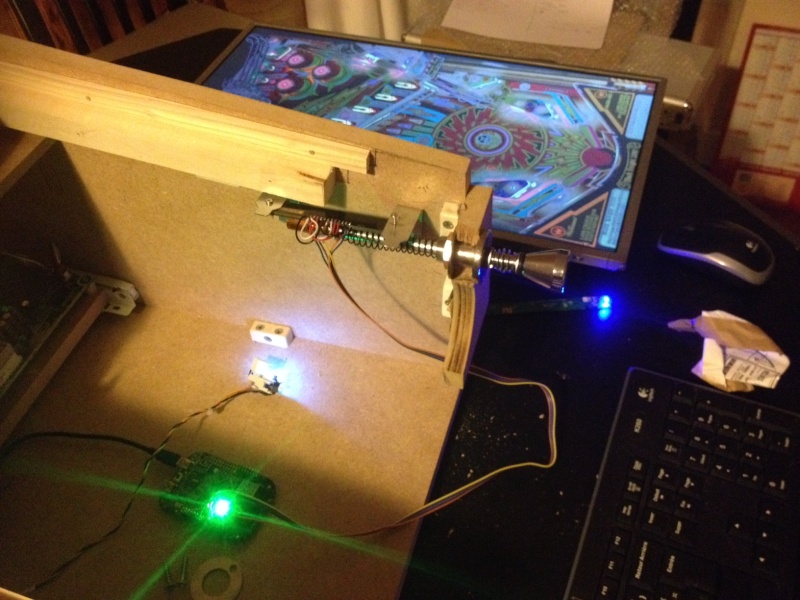

allez on progresse, atelier soudure, cablage du capteur, installation provisoire du lance bille, après qqs test/réglage, ca à l'air de marcher.

Je précise que le montage est provisoire, j'ai voulu tester, et voire un peu le positionnement de l'ensemble avant de tout fixer correctement.

alors ma 1ere impression :
- j'ai remarqué que sur certaines tables la course (les bornes) du lance bille simulé n'était pas la même que la course du lance bille mécanique
- sur au moins une table ca ne marche pas (j'ai juste essayé 4-5 tables vite fait)
- y a un temps de latence lorsqu'on lâche le lance bille qui me déçoit un peu (faut le temps que je m'y fasse)

voili voilou, qqs photos

[Porko]

Oui il y a a une latence... Pas le choix mais ça n'influence pas le gameplay puisque c'est en début de partie (sauf certaines tables où il faudra anticiper) mais à l'utilisation c'est pas gênant

Sur certaines tables (vielles) il faut modifier dans l'éditeur, il n'y a pas de règle cela dépend de comment le mec l'a fait. Quelques fois le plunger physique est a coté, parfois il est juste désactivé et encore parfois le mec a coder un truc de merde et il faut l'ajouter à la main.

Pour la course elle se règle dans l'éditeur


Pour tout ça je ne me rappel plus précisément où sont les réglages, il va falloir chercher chez nos copains de Pincab Passion^^

NB: une fois la caisse fermée sans pollution lumineuse tu gagneras en précision et un peu en rapidité

[mimso]

Salut,

Voici les news. je m’étais focalisé sur la déco avant de continuer le pincab car je préfère tout démonter pour pouvoir poser les vynils à ma guise.

Donc nous y voila je viens de recevoir la déco et je suis pas decu :cheers:

Objectif jusqu'à dimanche :
- faire les trous qui manquent
- démonter le pincab
- 3 rainurage à faire à la défonceuse pour la vitre du BG

par contre j'ai un soucis : vous mettez quoi sur les tranches des sides du fronton ? peinture ? t-molding ? etc ...

- poser les stickers

Pour le plaisir des yeux

[Playmobil]

Ca va l'impression est bonne ! J'espère que les côtes de Photoshop sont bien retranscrite !

[mimso]

j'ai pas vérifié ! tu m'inquietes là

[Playmobil]

Nan je dit ça car on a déjà eu le tour avec un ami... C'était pas dramatique car c'était pour une voiture de rallye, donc on été pas au centimètre près... Pour une borne, c'est pas pareil !
