Et pour la voir en action voici une petite vidéo !
(Merci à mon fils de crier de joie derrière :-p)
[GALERIE] Bartop Fabri-K-Borne
Modérateur : Modérateurs
-
DarkEagle37
- Maître
- Messages : 3318
- Inscription : 07 mars 2013 - 00:00
- Localisation : Tours (37)
- A remercié : 78 fois
- A été remercié : 113 fois
-
undertaker
- Gourou
- Messages : 773
- Inscription : 15 oct. 2013 - 01:00
- Localisation : Sur le Peurt du Hav'
- A remercié : 202 fois
- A été remercié : 31 fois
Re: Bartop Fabri-K-Borne WIP
salut :cheers:
super bartop félicitation pour le travail accompli c'est sobre j'adore
super bartop félicitation pour le travail accompli c'est sobre j'adore
-
kiwandou
- Mentor
- Messages : 2876
- Inscription : 13 oct. 2013 - 01:00
- Localisation : Lens / Lille (dans ch'nord quoi)
- A remercié : 43 fois
- A été remercié : 56 fois
Re: Bartop Fabri-K-Borne WIP
Merci à tous !
Et merci à toi Undertaker car ton post m'a fourni une montagne d'idées et de solutions à mes petits problèmes de conception !
Et merci à toi Undertaker car ton post m'a fourni une montagne d'idées et de solutions à mes petits problèmes de conception !
-
Odissine
- Virtuose
- Messages : 1223
- Inscription : 20 févr. 2014 - 00:00
- A remercié : 17 fois
- A été remercié : 37 fois
Re: Bartop Fabri-K-Borne WIP
Excellent boulot j'adore
Exactement ce que je cherchais à réalisé @home ... Une mini cab pour deux joueurs
J'aurais juste quelques questions et/ou précisions sur ton projet avant de me lancer afin d'eviter toute erreur possible.
- Voilà le kit que j'aimerais acheter : http://www.smallcab.net/kit-joysticks-p ... wZwF0J5N-N
Sera-t-il compatible avec ce type de projet ? Pas trop prise de tête a configurer sous Windows et/ou HyperSpin ?
- J'ai vu que tu avais placé des boutons sur les côtés et sur la face avant ? A quoi servent-ils ? Je penses devoir commander des boutons supplémentaires mais avant j'aimerais savoir de combien de bouton je vais avoir besoin ^^
- Pour la partie Hardware je pensais opter pour une machine sur mesure donc de ce type :
CM : Gigabyte AM3 + Proc AMD X4 + Carte Graphique PNY GTX 460 + Alim de 700W + 4Go DDR3
Ai-je bon ? Sachant qu'avec je souhaiterais faire tourner les jeux MAme mais aussi Nintendo, PS et PS2 ^^
- Je vois des configs parfois avec des Disques SSD ? Est-ce vraiement utile ? ou un simple Sata 1To suffira largement ?
- Questions ventilations, j'ai vu que tu avais installé des ventilos derrière ... Les ventilos du proc + Alim ne suffisent pas je suppose ? L'ensemble n'est pas trop bruyant ? Pour faire en sorte qu'un ventilo fasse extraction d'air et l'autre envoi d'air qu'est ce qui permet de faire ça ?
- Pour l'ecran enfin ... je souhaiterais pouvoir intégrer un ecran et si possible placer un plexiglas devant afin de protégere encore plus l'ecran et de faire comme les vrais bornes :p ... Déjà 4/3 ou 16/9 ? LED ou LCD ? En clair je voudrais pas trop me ruiner et donc en occaz un bon écran de 19"/20" environ je pense que ca irait ?
- Serait il possible d'avoir les côtes exacte de ton projet afin que je m'en inspire (il faudra que j'adapte les mesures en fonction de l'ecran ^^)
J'ai hâte de commencer ... Je te remercie d'avance pour tes réponses
Cordialement
Exactement ce que je cherchais à réalisé @home ... Une mini cab pour deux joueurs
J'aurais juste quelques questions et/ou précisions sur ton projet avant de me lancer afin d'eviter toute erreur possible.
- Voilà le kit que j'aimerais acheter : http://www.smallcab.net/kit-joysticks-p ... wZwF0J5N-N
Sera-t-il compatible avec ce type de projet ? Pas trop prise de tête a configurer sous Windows et/ou HyperSpin ?
- J'ai vu que tu avais placé des boutons sur les côtés et sur la face avant ? A quoi servent-ils ? Je penses devoir commander des boutons supplémentaires mais avant j'aimerais savoir de combien de bouton je vais avoir besoin ^^
- Pour la partie Hardware je pensais opter pour une machine sur mesure donc de ce type :
CM : Gigabyte AM3 + Proc AMD X4 + Carte Graphique PNY GTX 460 + Alim de 700W + 4Go DDR3
Ai-je bon ? Sachant qu'avec je souhaiterais faire tourner les jeux MAme mais aussi Nintendo, PS et PS2 ^^
- Je vois des configs parfois avec des Disques SSD ? Est-ce vraiement utile ? ou un simple Sata 1To suffira largement ?
- Questions ventilations, j'ai vu que tu avais installé des ventilos derrière ... Les ventilos du proc + Alim ne suffisent pas je suppose ? L'ensemble n'est pas trop bruyant ? Pour faire en sorte qu'un ventilo fasse extraction d'air et l'autre envoi d'air qu'est ce qui permet de faire ça ?
- Pour l'ecran enfin ... je souhaiterais pouvoir intégrer un ecran et si possible placer un plexiglas devant afin de protégere encore plus l'ecran et de faire comme les vrais bornes :p ... Déjà 4/3 ou 16/9 ? LED ou LCD ? En clair je voudrais pas trop me ruiner et donc en occaz un bon écran de 19"/20" environ je pense que ca irait ?
- Serait il possible d'avoir les côtes exacte de ton projet afin que je m'en inspire (il faudra que j'adapte les mesures en fonction de l'ecran ^^)
J'ai hâte de commencer ... Je te remercie d'avance pour tes réponses
Cordialement
-
kiwandou
- Mentor
- Messages : 2876
- Inscription : 13 oct. 2013 - 01:00
- Localisation : Lens / Lille (dans ch'nord quoi)
- A remercié : 43 fois
- A été remercié : 56 fois
Re: Bartop Fabri-K-Borne WIP
Alors le kit est pas mal, la carte fonctionne parfaitement bien sous windows. Pour moi il manque qqes boutons pour ne pas etre trop limité dans hyperspin après mais c'est à toi de voir cela.
Alors les boutons sur les cotés servent au jeux de flipper (flipper G/D et tilt G/D)
Les boutons sur la face avant, pour chaque jouer j'ai :
Select/Crédit et Start de chaque coté pour joueur 1 et 2
Bouton central : quitter l'émulateur
Pour ton config c'est aps mal du tout par contre oublie les jeux PS2. L'émulateur est hyper (trop) gourmand en ressources. Pour le reste ça passe.
Concernant les configs en SSD, on s'en sert pour mettre l'OS dessus et donc avoir un PC qui tourne un poil plus vite.
Perso je te recommande cette technique ou au moins de mettre 2 disques dur. Un pour l'OS et un pour Hyperspin. Ca t’évitera des potentielles merdes
Pour la ventilation, je rajoute un ventilateur à l'arrière car processeur, alim, carte vidéo, disque durs et surtout écran ça chauffe pas mal. Donc si tu n'as pas une bonne extraction ça ne marche pas super du coup. Après cla ne fait pas trop de bruit non. A toi de prendre des ventilos de qualité
Pour ce qui est de l'écran, le standard est du 19" en format 4/3. Alors moi je prends du LCD d'occaz et ça marche nickel. Après du led sera mieux mais tout es une question de budget.
Pour les côtes, envoie moi un MP avec ton mail, je t'enverrai le fichier.
Et n'hésite pas si tu as d’autres questions
Alors les boutons sur les cotés servent au jeux de flipper (flipper G/D et tilt G/D)
Les boutons sur la face avant, pour chaque jouer j'ai :
Select/Crédit et Start de chaque coté pour joueur 1 et 2
Bouton central : quitter l'émulateur
Pour ton config c'est aps mal du tout par contre oublie les jeux PS2. L'émulateur est hyper (trop) gourmand en ressources. Pour le reste ça passe.
Concernant les configs en SSD, on s'en sert pour mettre l'OS dessus et donc avoir un PC qui tourne un poil plus vite.
Perso je te recommande cette technique ou au moins de mettre 2 disques dur. Un pour l'OS et un pour Hyperspin. Ca t’évitera des potentielles merdes
Pour la ventilation, je rajoute un ventilateur à l'arrière car processeur, alim, carte vidéo, disque durs et surtout écran ça chauffe pas mal. Donc si tu n'as pas une bonne extraction ça ne marche pas super du coup. Après cla ne fait pas trop de bruit non. A toi de prendre des ventilos de qualité
Pour ce qui est de l'écran, le standard est du 19" en format 4/3. Alors moi je prends du LCD d'occaz et ça marche nickel. Après du led sera mieux mais tout es une question de budget.
Pour les côtes, envoie moi un MP avec ton mail, je t'enverrai le fichier.
Et n'hésite pas si tu as d’autres questions
-
xela974
- Initié
- Messages : 118
- Inscription : 07 juin 2013 - 01:00
- Localisation : 94
- A remercié : 17 fois
- A été remercié : 9 fois
Re: Bartop Fabri-K-Borne WIP
Nice !
C'est beau en blanc ;)Bien l'idée du venilia,pour l'entretien un coup d'éponge et hop
Concernant le tmolding, tu l'as directement collé avec l'adhésif d'origine ? Avec les arrondis, arêtes, ca tient bien ?!
Je dois avoir le meme que toi, et je l'ai pas encore posé.
Entre temps j'ai peint la borne, mais je vais la poncer un peu et tenter le coup
Pour le marquee autour de l'écran, tu as pris quoi, je crois voir un cadre chromé, avec plexy, verre... ?
Thanks
C'est beau en blanc ;)Bien l'idée du venilia,pour l'entretien un coup d'éponge et hop
Concernant le tmolding, tu l'as directement collé avec l'adhésif d'origine ? Avec les arrondis, arêtes, ca tient bien ?!
Je dois avoir le meme que toi, et je l'ai pas encore posé.
Entre temps j'ai peint la borne, mais je vais la poncer un peu et tenter le coup
Pour le marquee autour de l'écran, tu as pris quoi, je crois voir un cadre chromé, avec plexy, verre... ?
Thanks
-
kiwandou
- Mentor
- Messages : 2876
- Inscription : 13 oct. 2013 - 01:00
- Localisation : Lens / Lille (dans ch'nord quoi)
- A remercié : 43 fois
- A été remercié : 56 fois
Re: Bartop Fabri-K-Borne WIP
Alors pour le t molding, j'ai du rajouter de la super glue par endroits. Dans les angles rentrants ça avit tendance à se decoller.
Pour l'écran, j'ai juste mis 2 equerres de 30mm en alu avec le plexi derriere. comme l'écran arrive pil poil en haut et en bas le résultat est nickel.
Sinon plexi/verre. Si ta borne ne bouge pas prends du verre car ça se raye pas etc...mais si tu la bouges souvent tu risque de la fissurer
Pour l'écran, j'ai juste mis 2 equerres de 30mm en alu avec le plexi derriere. comme l'écran arrive pil poil en haut et en bas le résultat est nickel.
Sinon plexi/verre. Si ta borne ne bouge pas prends du verre car ça se raye pas etc...mais si tu la bouges souvent tu risque de la fissurer
-
undertaker
- Gourou
- Messages : 773
- Inscription : 15 oct. 2013 - 01:00
- Localisation : Sur le Peurt du Hav'
- A remercié : 202 fois
- A été remercié : 31 fois
Re: Bartop Fabri-K-Borne WIP
Salut Kiwandou,
j'ai collé un coté du molding et effectivement, c’est pas super concluant !... j'pense le reprendre aussi a la colle.
tu as utilisé quoi comme superglue ? de la cyano ?
perso, je comptais virer le double face d'origine, et pensais en mettre un plus large et de meilleure qualité, mais la colle s’avérerait-elle être finalement un meilleur compromis ?
j'ai collé un coté du molding et effectivement, c’est pas super concluant !... j'pense le reprendre aussi a la colle.
tu as utilisé quoi comme superglue ? de la cyano ?
perso, je comptais virer le double face d'origine, et pensais en mettre un plus large et de meilleure qualité, mais la colle s’avérerait-elle être finalement un meilleur compromis ?
-
kiwandou
- Mentor
- Messages : 2876
- Inscription : 13 oct. 2013 - 01:00
- Localisation : Lens / Lille (dans ch'nord quoi)
- A remercié : 43 fois
- A été remercié : 56 fois
Re: Bartop Fabri-K-Borne WIP
oué j'ai utilisé de la cyano (de la premier prix en plus, 12 tubes pour 2€). J'ai pou tout retoucher avec un tube seulement.
Sur ma prochaine je mettrai un trait tout le long pour être tranquille tout de suite. A mon avis sur une surface peinte (tupe laque) ça doit bien mieux adherer
Sur ma prochaine je mettrai un trait tout le long pour être tranquille tout de suite. A mon avis sur une surface peinte (tupe laque) ça doit bien mieux adherer
-
undertaker
- Gourou
- Messages : 773
- Inscription : 15 oct. 2013 - 01:00
- Localisation : Sur le Peurt du Hav'
- A remercié : 202 fois
- A été remercié : 31 fois
-
wildwisestudio
- Virtuose
- Messages : 1206
- Inscription : 16 févr. 2014 - 00:00
- Localisation : Bois-Colombes
- A remercié : 12 fois
- A été remercié : 13 fois
Re: Bartop Fabri-K-Borne WIP
Kiwandou, je viens de découvrir ton bartop, il est chanmax ! Bien joué !
-
kiwandou
- Mentor
- Messages : 2876
- Inscription : 13 oct. 2013 - 01:00
- Localisation : Lens / Lille (dans ch'nord quoi)
- A remercié : 43 fois
- A été remercié : 56 fois
Re: Bartop Fabri-K-Borne WIP
Et pour donner des nouvelles de l'avancement du second exemplaire voici quelques photos.

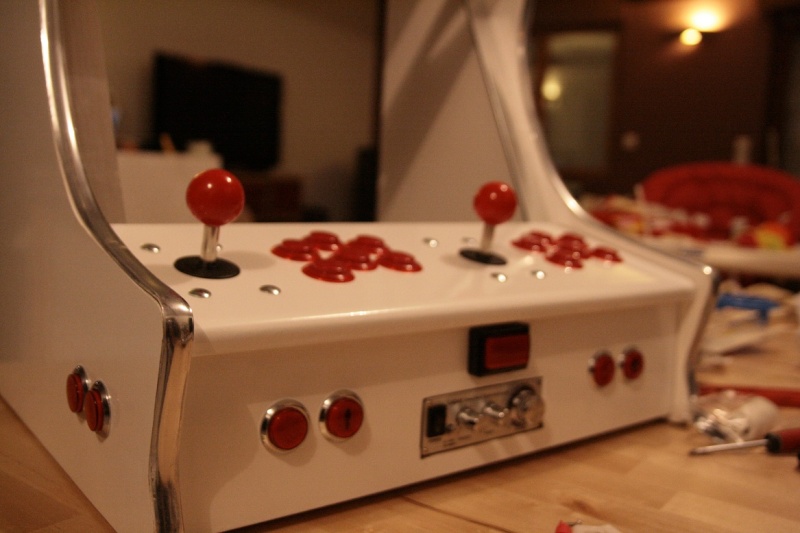

Sur ce modèle les boutons de face et latéraux seront lumineux

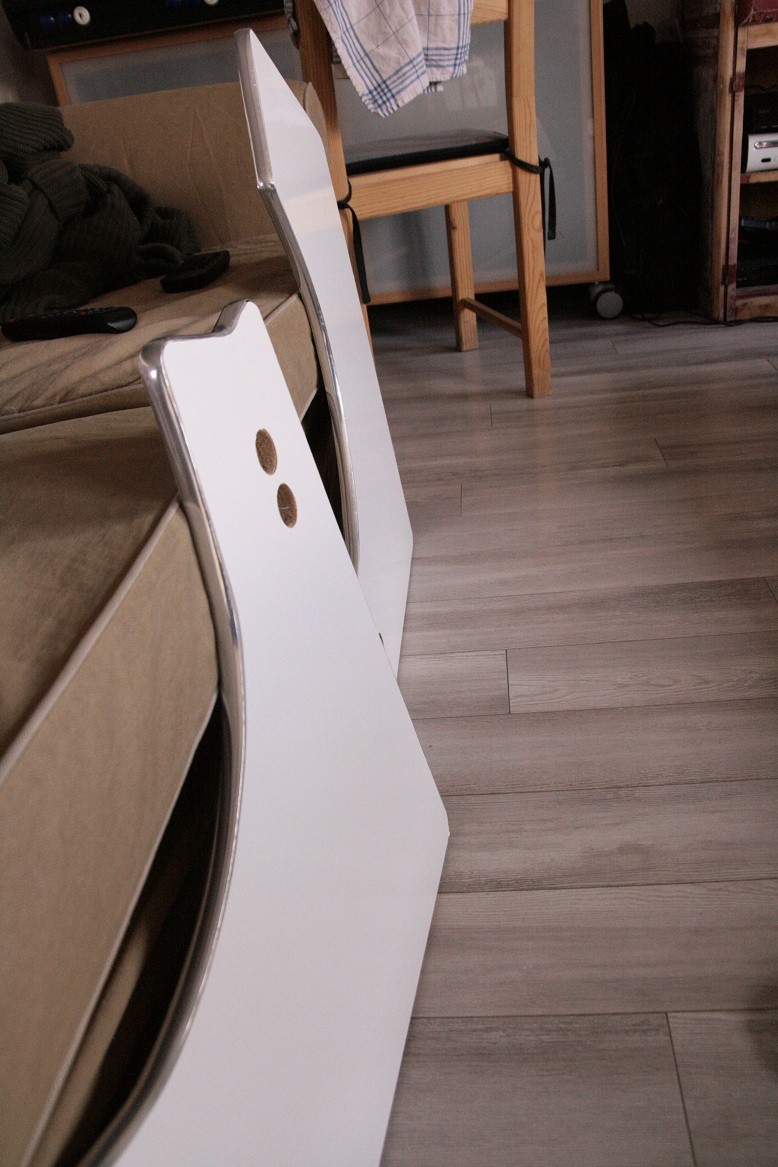

T molding adhésif posé

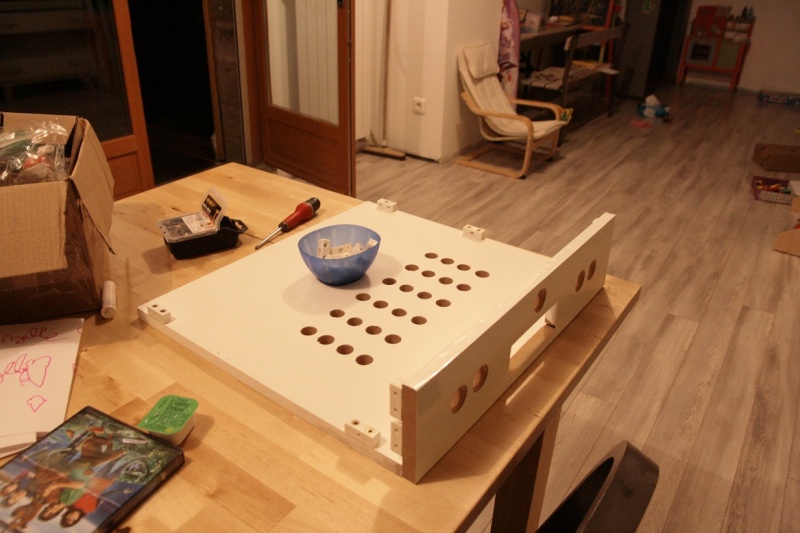

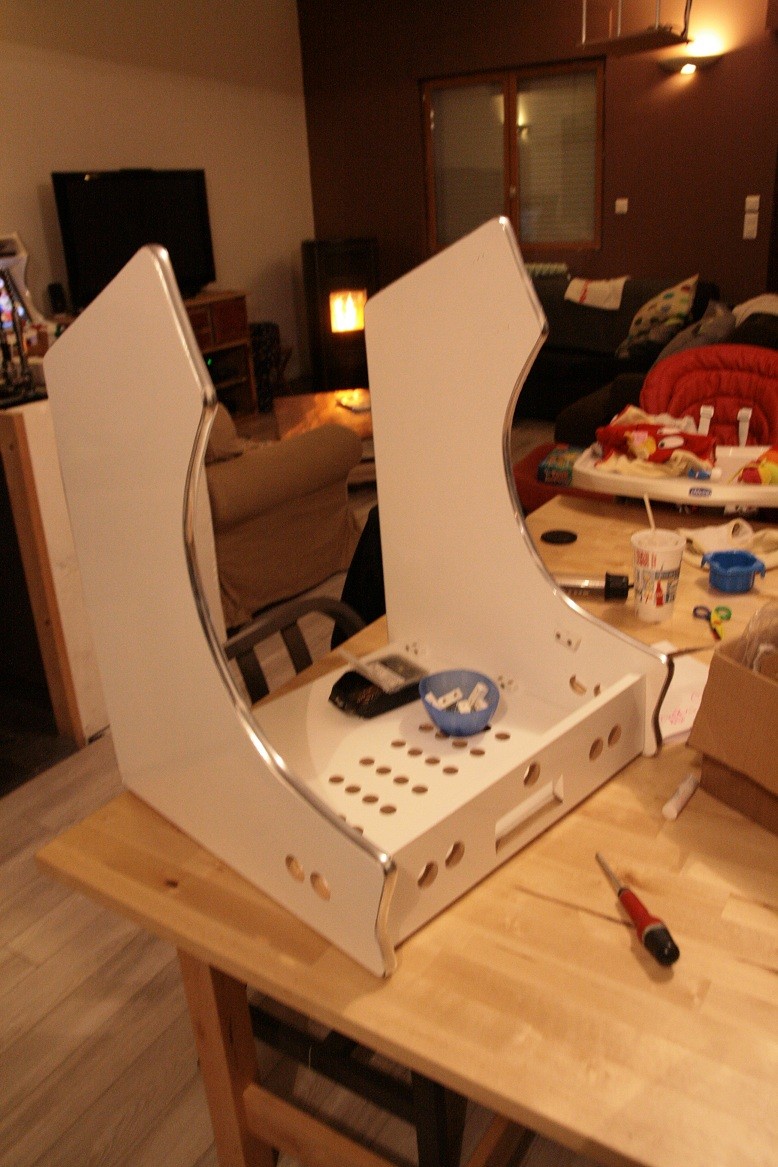

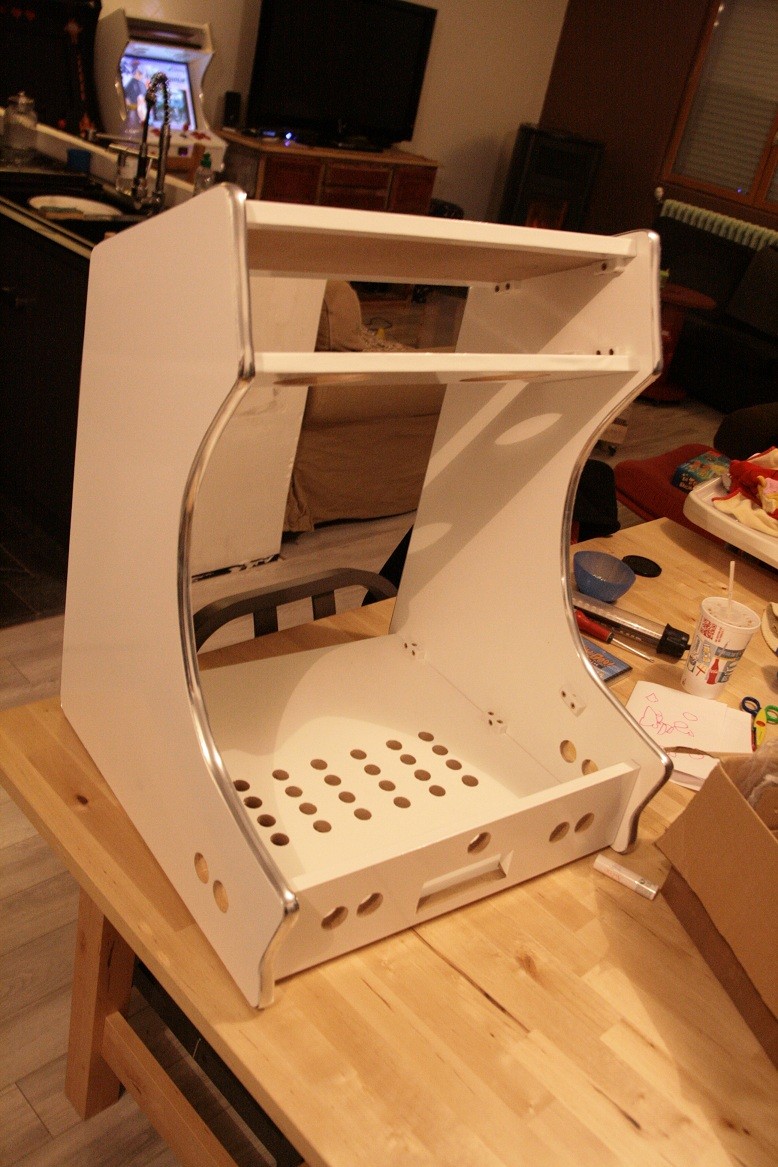

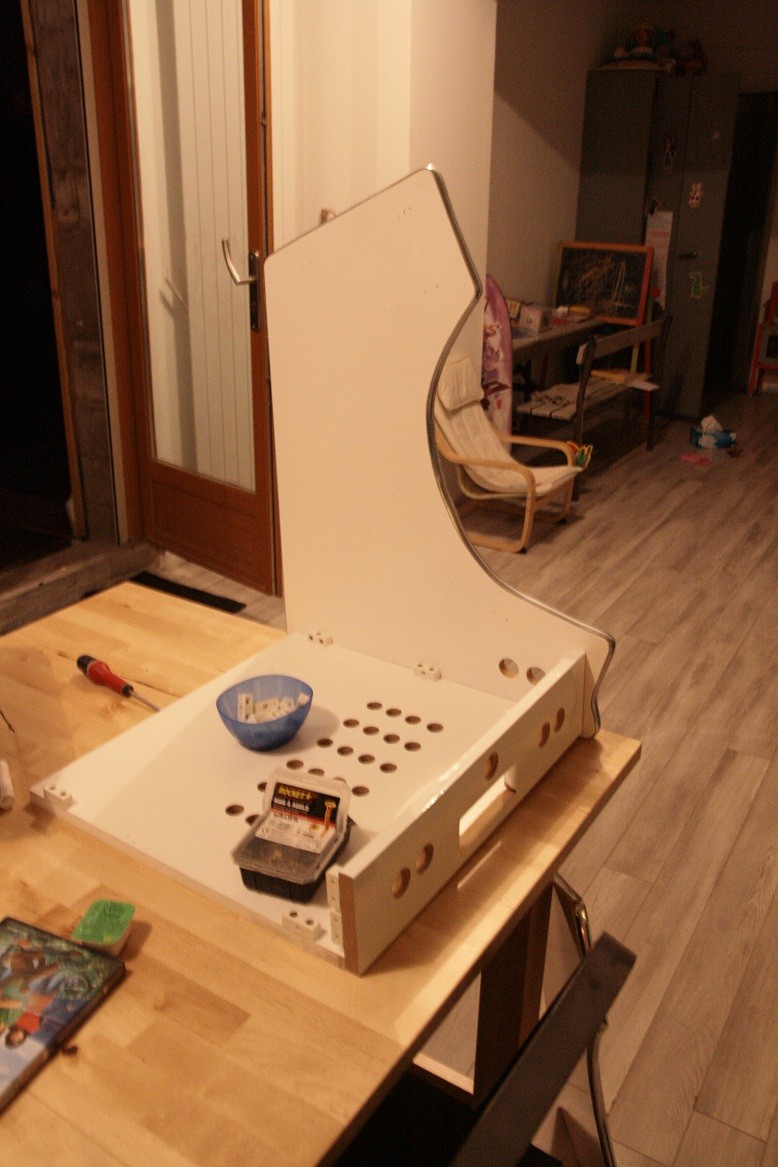

Assemblage de la caisse :

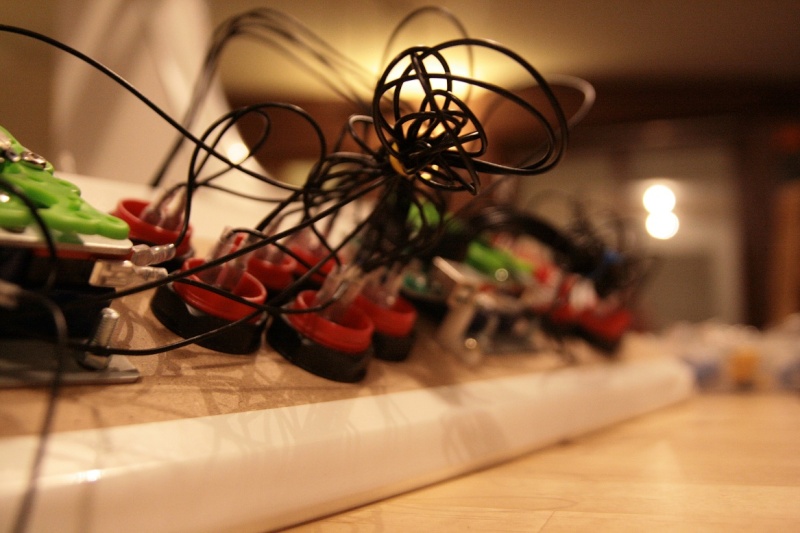

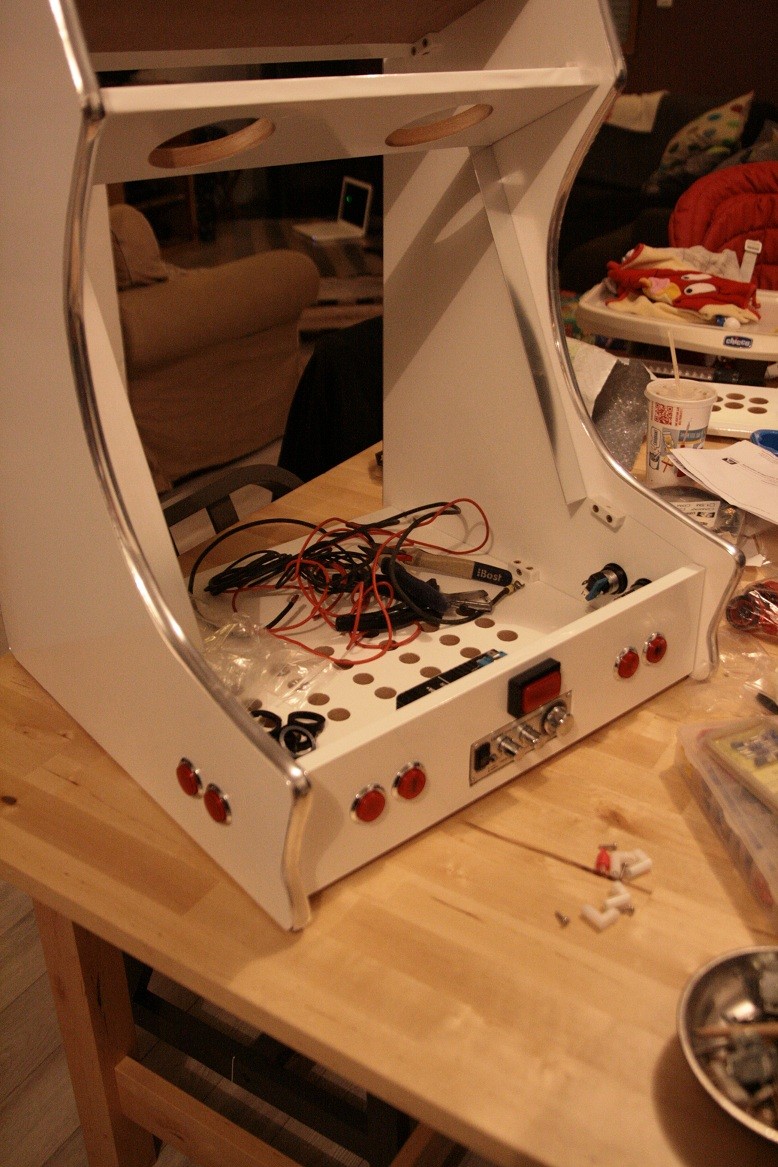

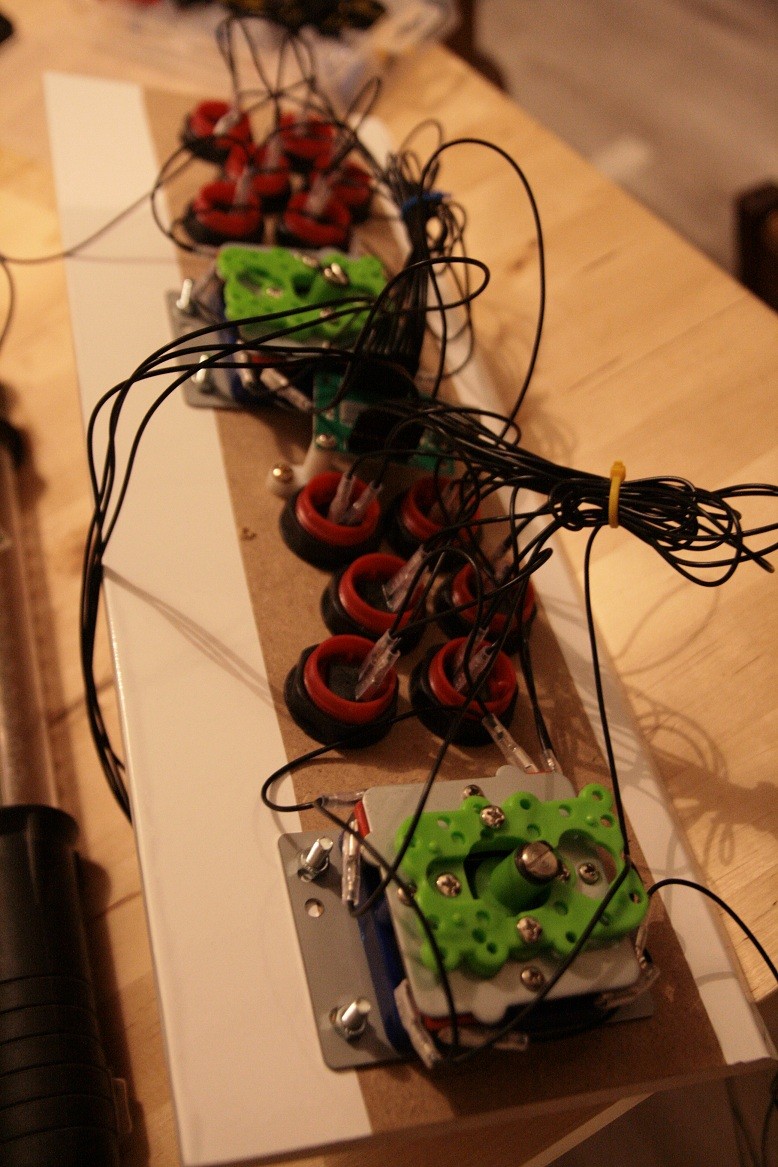

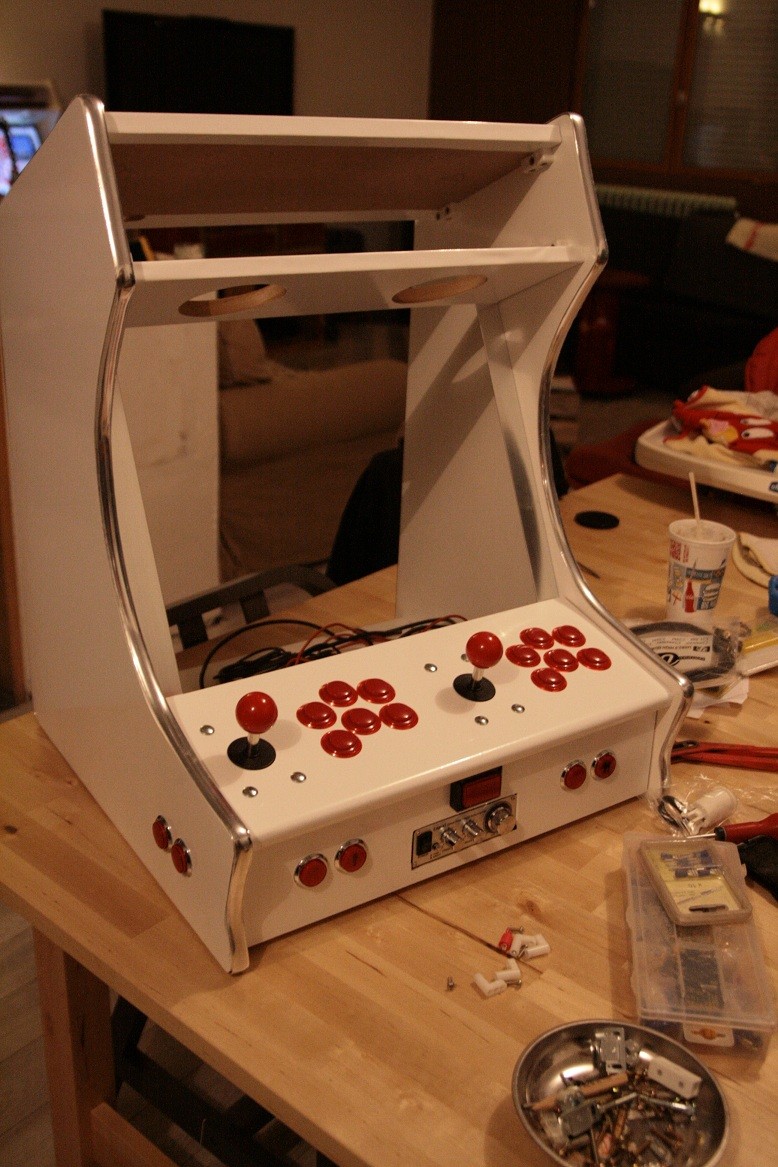

Pose des boutons, ampli et début du cablage :
Sur ce modèle les boutons de face et latéraux seront lumineux
T molding adhésif posé
Assemblage de la caisse :
Pose des boutons, ampli et début du cablage :
Re: Bartop Fabri-K-Borne WIP
Salut
Encore une superbe réalisation félicitation
J ai une petite question tu trouve ou les pièces en plastique blanche pour raccorder le bois
Encore une superbe réalisation félicitation
J ai une petite question tu trouve ou les pièces en plastique blanche pour raccorder le bois
-
undertaker
- Gourou
- Messages : 773
- Inscription : 15 oct. 2013 - 01:00
- Localisation : Sur le Peurt du Hav'
- A remercié : 202 fois
- A été remercié : 31 fois
-
salyangel
- Virtuose
- Messages : 1051
- Inscription : 19 févr. 2014 - 00:00
- A remercié : 8 fois
- A été remercié : 3 fois
Re: Bartop Fabri-K-Borne WIP
Chapeau bas je rêve d'en faire une mais dans un appart je ne sais pas comment m'y prendre mis à part si tu me découpes tout ça, j'ai vu des liens sur ebay il zen vende à 80 euros avec frais juste pour le squelette... dommage je n'habite pas Lens...
